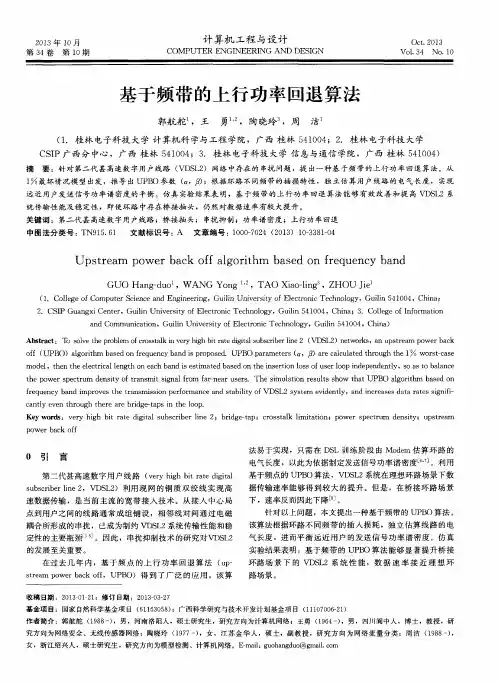

基于频带的上行功率回退算法
郭航 舵 ，王 勇 ， 陶晓玲 。 ，周 洁 （ １ ．桂 林 电子科 技 大 学 计 算机 科 学与 工程 学院 ，广 西 桂 林 ５ ４ １ ０ ０ ４ ；２ ．桂 林 电子科技 大 学 Ｃ Ｓ Ｉ Ｐ广西分 中心 ，广西 桂林 ５ ４ １ ０ ０ ４ ；３ ． 桂 林 电子科技 大学 信 息 与通信 学院 ，广 西 桂 林 ５ ４ １ ０ ０ ４ ）
ｍｏ ｄ ｅ ｌ ，ｔ ｈ ｅ ｎ ｔ ｈ ｅ ｅ ｌ ｅ ｃ ｔ ｒ ｉ ｃ ａ ｌ ｌ ｅ ｎ ｇ ｔ ｈ ｏ ｎ ｅ ａ ｃ ｈ ｂ ａ ｎ ｄ ｉ ｓ ｅ ｓ ｔ ｉ ｍａ ｔ ｅ ｄ ｂ ａ ｓ ｅ ｄ ｏ ｎ ｔ ｈ ｅ ｉ ｎ ｓ ｅ ｒ ｔ ｉ ｏ ｎ ｌ Ｏ Ｓ Ｓ ｏ ｆ ｕ ｓ ｅ ｒ ｌ ｏ ｏ ｐ ｉ ｎ ｄ ｅ ｐ ｅ ｎ ｄ ｅ ｎ ｔ ｌ ｙ ，Ｓ Ｏ ３ Ｓ ｔ ｏ ｂ ａ ｌ ａ ｎ ｃ ｅ
摘 要 ：针对第二代甚 高速数 字用户线路 （ ＶＤ Ｓ Ｌ ２ ） 网络 中存在 的 串扰 问题 ，提 出一种基 于频带的上行功 率回退算 法。从 １ 最坏情 况模 型 出发 ，推导 出 ＵＰ Ｂ Ｏ参数 （ ａ ， ；根据环路不 同频带 的插损 特性 ，独 立估 算用户线路 的 电气长度 ，实现
功放技术参数概述
功率放大器技术指标概述放大器参数说明工作频率范围（F）：指放大器满足各级指标的工作频率范围。
放大器实际的工作频率范围可能会大于定义的工作频率范围。
功率增益（G）：指放大器输出功率和输入功率的比值，单位常用“dB”。
增益平坦度(ΔG)：指在一定温度下，在整个工作频率范围内，放大器增益变化的范围。
增益平坦度由下式表示（见图1）:图1ΔG=±（Gmax-Gmin）/2dBΔG：增益平坦度G max：增益——频率扫频曲线的幅度最大值G min：增益——频率扫频曲线的幅度最小值噪声系数(NF)：噪声系数是指输入端信噪比与放大器输出端信噪比的比值，单位常用“dB”。
噪声系数由下式表示：NF=10lg(输入端信噪比/输出端信噪比）在放大器的噪声系数比较低（例如NF<1）的情况下，通常放大器的噪声系数用噪声温度（T）来表示。
噪声系数与噪声温度的关系为：T=（NF-1）T0 或NF=T/T0+1T0-绝对温度（290K）噪声系数与噪声温度的换算表(见图2)1分贝压缩点输出功率（P1dB）：放大器有一个线性动态范围，在这个范围内，放大器的输出功率随输入功率线性增加。
这种放大器称之为三阶截点（IP3）：测量放大器的非线性特性，最简单的方法是测量1dB压缩点功率电平P1dB。
另一个颇为流行的方法是利用两个相距5到10MHz的邻近信号，当频率为f1和f2的这两个信号加到一个放大器时，该放大器的输出不仅包含了这两个信号，而且也包含了频率为mf1+nf2的互调分量（IM），这里，称m+n为互调分量的阶数。
在中等饱和电平时，通常起支配作用的是最接近基音频率的三阶分量（见图4）。
因为三阶项直到畸变十分严重的点都起着支配作用，所以常用三阶截点（IP3）来表征互调畸变（见图3）。
三阶截点是描述放大器线性程度的一个重要指标。
三阶截点功率的典型值比P1dB高10-12dB。
IP3可以通过测量IM3得到，计算公式为：IP3=P SCL+IM3/2；P SCL——单载波功率；如三阶互调点已知，则基波与三阶互调抑制比与三阶互调点的杂散电平可由下式估计：基波与三阶互调抑制比=2[IP3-（P IN+G）]三阶互调杂散电平=3（P IN+G）-2IP3输入/输出驻波比（VSWR）：微波放大器通常设计或用于50Ω阻抗的微波系统中,输入/输出驻波表示放大器输入端阻抗和输出端阻抗与系统要求阻抗(50Ω)的匹配程度。
一种功率回退装置和电子设备及其控制方法[发明专利]
![一种功率回退装置和电子设备及其控制方法[发明专利]](https://img.taocdn.com/s3/m/f1532ac80066f5335b812176.png)
专利名称：一种功率回退装置和电子设备及其控制方法专利类型：发明专利
发明人：陶碧良,谢明堂,荣沫,潘成胜,陈旭君
申请号：CN201811510124.9
申请日：20181211
公开号：CN109698674A
公开日：
20190430
专利内容由知识产权出版社提供
摘要：本发明公开了一种功率回退装置和电子设备及其控制方法。
所述功率回退装置包括多个电源、多个电源调制电路、多个二极管以及功放电路；每个电源调制电路的电源输入端一一对应连接一个电源，每个电源调制电路的电源输出端一一对应连接一个二极管的正极；每个二极管的负极连接在一起形成输出端，该输出端与功放电路连接；通过控制多个电源调制电路的逻辑门电路控制信号使多个电源调制电路以预定策略工作。
本发明利用多个电源调制电路实现分时复用，在不同时间采用不同的电源的供电电压，有效解决了同一功放链路的不同功率回退输出，饱和功率输入的技术问题，使得功放管保持较高的电源效率，有效解决了目前大功率功放管不同输出功率档位的电源效率问题。
申请人：四川九洲电器集团有限责任公司
地址：621000 四川省绵阳市科创园区九华路6号
国籍：CN
代理机构：北京聿宏知识产权代理有限公司
更多信息请下载全文后查看。

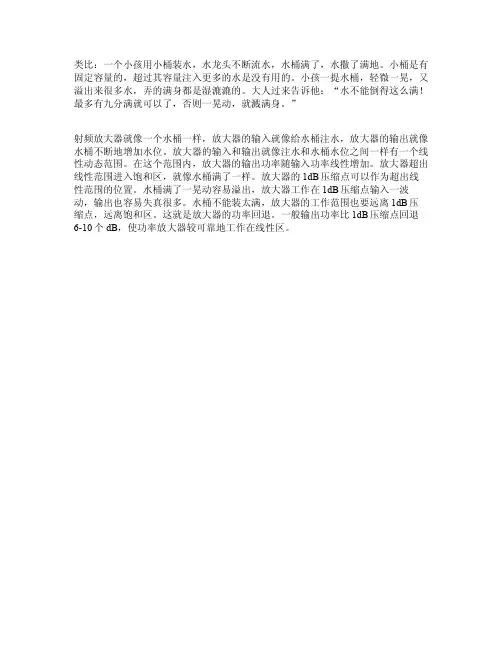

02放大器功率回退
类比：一个小孩用小桶装水，水龙头不断流水，水桶满了，水撒了满地。
小桶是有固定容量的，超过其容量注入更多的水是没有用的。
小孩一提水桶，轻微一晃，又溢出来很多水，弄的满身都是湿漉漉的。
大人过来告诉他：“水不能倒得这么满！最多有九分满就可以了，否则一晃动，就溅满身。
”
射频放大器就像一个水桶一样，放大器的输入就像给水桶注水，放大器的输出就像水桶不断地增加水位。
放大器的输入和输出就像注水和水桶水位之间一样有一个线性动态范围。
在这个范围内，放大器的输出功率随输入功率线性增加。
放大器超出线性范围进入饱和区，就像水桶满了一样。
放大器的1dB压缩点可以作为超出线性范围的位置。
水桶满了一晃动容易溢出，放大器工作在1dB压缩点输入一波动，输出也容易失真很多。
水桶不能装太满，放大器的工作范围也要远离1dB压缩点，远离饱和区。
这就是放大器的功率回退。
一般输出功率比1dB压缩点回退6-10个dB，使功率放大器较可靠地工作在线性区。
lte发射功率回退条件
lte发射功率回退条件
LTE发射功率回退的条件主要包括以下几点：
1. 终端设备的工作带宽和调制方式：在各种带宽和调制方式下，终端设备的最大输出功率回退值需要满足特定的要求，以防止对其他设备造成干扰。
2. 终端设备的功率放大器线性范围：如果终端设备的功率放大器线性范围较好，可以不需要进行功率回退。
但如果功率放大器的线性范围不满足要求，需要进行功率回退。
3. 特殊区域或业务需求：当终端设备漫游到某些特定区域，或者需要保护本区域内的邻频共存业务时，终端设备可能需要满足各区域管理机构制定的特殊业务共存要求。
这可能需要终端设备进行额外的功率回退。
此外，在LTE规范制定之初，就已经考虑到了额外功率回退的解决方案。
当某区域有比基本辐射要求更严格的特殊辐射要求时，允许终端设备通过适当的功率回退以实现该区域严格的辐射要求。
规范中定义的额外功率回退是一个可允许的功率回退上限，当终端设备的功率放大器线性较好时，其实际的额外功率回退值可以小于规范定义的取值。
以上信息仅供参考，如需了解更多信息，建议咨询通信工程专家或查阅相关文献。
class ab类功放回退鼓包
class ab类功放回退鼓包AB类功放回退鼓包是一种常见的音频设备，广泛应用于音响系统中。
它的作用是为音响系统提供强大的功率放大，并通过回退鼓包技术来保护扬声器和音频设备。
AB类功放是一种功率放大器的类型，它采用了双通道设计，其中A通道和B通道分别输入音频信号，并分别进行放大。
这种设计可以提供更高质量、更稳定的音频输出。
与其他放大器相比，AB类功放具有更高的效率和更低的失真，使音频信号的传输更加准确和真实。
回退鼓包是一种保护技术，它被用来防止音频设备和扬声器因过载而受到损坏。
当输入信号的功率超过放大器的承受范围时，回退鼓包会自动降低放大器的输出功率，以保护设备。
这种技术使得音响系统在高音量输出时更加稳定和可靠。
AB类功放回退鼓包的工作原理是通过采集输出信号并与输入信号进行比较，以检测是否有过载的情况发生。
一旦检测到过载，回退鼓包会立即降低输出功率，以防止设备受到损坏。
同时，回退鼓包还能在短时间内快速恢复到正常的工作状态，以保证音频信号的传递不受干扰。
AB类功放回退鼓包还具有其他一些功能，例如温度保护和短路保护。
温度保护可以监测功放器的工作温度，并在温度超过安全范围时自动降低功率，以避免设备过热。
短路保护可以在检测到输出端出现短路时自动断开电路，以保护功放器和扬声器。
AB类功放回退鼓包在音响系统中扮演着重要的角色。
它不仅可以提供高质量的音频输出，还可以保护设备免受损坏。
在大型音响活动中，如音乐会、演唱会或舞台表演中，AB类功放回退鼓包可以确保音响系统的稳定性和可靠性。
总而言之，AB类功放回退鼓包是一种高效、稳定且可靠的音频设备保护技术。
它能够提供强大的功率放大，并在过载时自动降低输出功率，以保护扬声器和音频设备。
在音响系统中的应用，使得音乐和声音更加清晰、逼真。
AB类功放回退鼓包的出现极大地提高了音响系统的性能和可靠性。
b功率放大器回退效率
b功率放大器回退效率【知识文章标题】搭建高效功率放大器：探索回退效率的关键【知识文章正文】1. 引言在现代电子设备和通信系统中，功率放大器扮演着至关重要的角色。
它们的功能是将弱信号放大到合适的功率级别，然后驱动负载，确保传输的可靠性和稳定性。
然而，功率放大器的效率一直是研究和工程领域的关注焦点之一。
在设计过程中，工程师们通常会努力提高功率放大器的效率，以减少能源消耗和热耗散，同时提高系统性能。
2. 功率放大器回退效率的基本原理回退效率是电源功率与输出功率之比，它衡量了功率放大器回退的程度。
在功率放大器中，回退效率的提高可以通过改进器件的电流调整、设置负载匹配网络、优化供电线路等方法来实现。
通过这些技术手段，我们可以在兼顾功率放大器性能和效率的实现更好的功率传输和系统设计。
3. 深入了解回退效率的因素功率放大器回退效率受到多个因素的影响，下面将对其中一些重要因素进行深入分析。
3.1 功率调整技术：功率调整技术是优化回退效率的重要手段之一。
在功率放大器中，通过电流的调整和动态功率控制技术，可以实现在不同功率需求下的精确调整。
这种调整手段可以在保持信号质量的减少功耗和回退，提高回退效率。
3.2 负载匹配网络：负载匹配网络对功率放大器回退效率也起着重要作用。
负载匹配网络的作用是调整输入和输出的信号阻抗，使得功率能够更有效地传输，并最大程度地减少反射损耗和回退。
通过精确设计负载匹配网络，可以最大限度地提高回退效率，使功率传输更加高效。
3.3 供电系统优化：优化供电系统也是提高功率放大器回退效率的关键。
在系统设计中，合理设计电源电路、优化线路布局和降低线路噪声都可以提高回退效率。
供电系统优化可以有效降低功率放大器的功耗，提高电能利用效率，从而使系统具备更好的性能和可靠性。
4. 个人观点和理解功率放大器回退效率对于电子设备和通信系统的性能至关重要。
在我看来，工程师应该在设计和优化功率放大器时，充分考虑回退效率的因素，并综合考虑各种技术手段来实现高效的功率放大器设计。
b功率放大器回退效率
b功率放大器回退效率
功率放大器的回退效率（Back-off Efficiency）是指在非最大输出功率运行时的效率。
通常，功率放大器在接近其最大输出功率时，效率最高。
但当放大器的输出功率降低时，其效率会下降。
这种效率下降被称为回退效率。
回退效率可以通过以下公式计算：
回退效率 = （输出功率 - 输入功率） / 输入功率
其中，输出功率是放大器输出的功率，输入功率是放大器输入的功率。
回退效率的表现形式通常是以百分比来表示，例如20%的回退效率意味着，在非最大输出功率运行时，放大器的效率为最大效率的20%。
回退效率的大小取决于功率放大器的设计和工作条件。
为了提高回退效率，可以采取一些措施，如调整放大器的偏置，匹配负载和改善功率放大器的线性化技术。
基于功率回退法的线性射频功率放大器的研究
Ｔｈｅ ｍａｔｃｈ ａｎｄ ｏｐｔｉｍｉｚａｔｉｏｎ ｏｆ ｔｈｅ ｃｉｒｃｕｉｔｓ ｏｆ ｔｈｅ ＰＡ ａｒｅ ａｃｈｉｅｖｅｄ
３．Ｔｈｅ Ｐｏｗｅｒ Ｂａｃｋ－ｏｆｆ ｔｅｃｈｎｏｌｏｇｙ ｉｓ ｕｓｅｄ ｔｏ ｏｐｔｉｍｉｚｅ ｔｈｅ ｃｈａｒａｃｔｅｒｉｓｔｉｃ ｐａｒａｍｅｔｅｒｓ ｓｕｃｈ ａｓ ｏｕｔｐｕｔ ｐｏｗｅｒ，ｇａｉｎ，３一ｉｎｔｅｒ－ｍｏｄｕｌａｔｉｏｎ ｌ ｄＢ ｃｏｍｐｒｅｓｓｉｏｎ ｐｏｉｎｔ ａｎｄ ｆｒｅｑｕｅｎｃｙ ｓｐｅｃｔｒｕｍ．Ｃｏｍｐａｒｅｄ ｗｉｔｈ ｔｈｅ ｐｅｒｆｏｒｍａｎｃｅｓ ｏｆ ｔｈｅ ｏｒｉｇｉｎａｌ ＰＡ，ｔｈｅ ｏｂｔａｉｎｅｄ ｓｉｍｕｌａｔｉｏｎ ｒｅｓｕｌｔｓ ｉｎｄｉｃａｔｅ ｔｈａｔ ｔｈｅ ｐｅｒｆｏｒｍａｎｃｅｓ ａｒｅ ｇｒｅａｔｌｙ ｉｍｐｒｏｖｅｄ
关键词：功率放大器、线性、效率、功率回退、ＡＤＳ、Ｐｒｏｔｅｌ
ＴＨＥ ＲＥＳＥＡＲＣＨ ＯＮ ＬＩＮＥＡＲＩＴＹ ＲＩＤＩＯ
ＦＲＥＱＵＥＮＣＹ ＰＯＷＥＲ ＡＭＰＬＩＦＩＥＲ ＢＡＳＥＤ ＯＮ ＰＯＷＥＲ ＢＡＣＫ．ＯＦＦ ＴＥＣＨＮＯＬＯＧＹ
ＡＢＳＴＲＡＣＴ
Ｉｎ ｍｏｄｅｍ ｗｉｒｅｌｅｓｓ ｃｏｍｍｕｎｉｃａｔｉｏｎ ｓｙｓｔｅｍ，ＲＦ ｐｏｗｅｒ ａｍｐｌｉｆｉｅｒｓ ｏｎ
ｉｎ ８００ＭＨｚ ｕｓｅｄ ｉｎ ｍｏｂｉｌｅ ｔｅｒｍｉｎａｌ．Ｔｈｅ ｐｅｒｆｏｒｍａｎｃｅ ｏｆ ｔｈｅ ＰＡ ｉｓ
ｓｉｍｕｌａｔｅｄ ｗｉｔｈ ＡＤＳ．ＥＭＣ ｃｈａｒａｃｔｅｒｉｓｔｉｃｓ ａｒｅ ｃｏｎｓｉｄｅｒｅｄ ｗｈｅｎ ｔｈｅ ｌａｙｏｕｔ
CDMA直放站功率回退原则
CDMA直放站功率回退原则目录1、功率回退概念的理解 (2)2、CDMA直放站功率回退 (3)3、具体设备的功率回退 (5)4、功率回退余量计算 (7)CDMA直放站功率回退原则1、功率回退概念的理解功率回退的概念其实大家并不陌生，无论是以前的IS-95/IX系统，还是后期引入了EV-DO，都存在功率回退的问题，只不过现在升级3G系统后，总的载波数增加了很多，扇区由原来的1-2个载波扩展到现在的4-5个载波，而且我们采用宽带合路功放技术，回退的功率增加了，所以才引起大家的重视。
目前由于多载波的引入，基站直放站设备制造商大多采用了宽带功放的形式来实现多载波的放大，这样可以节省部分成本。
另外随着多载波线性功放技术MCPA 及DPD的引入，将使得上述的宽带放大将成为设备制造商的主流。
在CDMA2000 IX/EV-DO系统中，我们所说的功率回退是指IX某一载波的导频功率Ec或空载功率相对于总功率的回退，因为导频功率Ec的回退在方案设计、链路预算、设备开通时有意义，所以我们主要讨论导频功率Ec的回退，另外空载功率的回退在实际设备开通时也有意义。
由于IX在负荷过大时载波功率会有大范围提高，而且EV-DO载波在激活模式下满功率发射，再有EV-DO高速数据速率下采用高阶调制，都需要功放工作在线性放大状态，所以对于现在的IX-DO系统来说，功率回退问题要引起足够的重视。
2、CDMA直放站功率回退下面我们以阿朗的实际设备功率:IX系统50%的负荷、IX-DO系统满功率发射的条件，进行功率回退的计算，具体见下表1:通过链路预算得知，DOA载波功率Y比X小2.5dB就能满足覆盖要求,但在实际网络中Y与X相当,都为20W(43dBm),这里我们就以实际情况进行计算。
CDMA直放站功率回退余量计算公式占总功率(百分公共信道功率配置比) 相对于总功率的差量(dB)导频功率 15.00% -8.2同步寻呼信道 7.00% -11.5空载载波功率 22.00% -6.61X载波1X载波功DOA载数 DOA载率波功率空载1X载(n波数配置配置1X_Ec RX_Power 波功率空载总功 50%负荷功功率回退功率回退辽宁电信规范个) (m个) (XdBm) (YdBm) (dBm) (DOA) (dBm) 率(dBm) 率(dBm) (1X_Ec) (1X空载功率) (1x空载功率)1 0 43 -- 34.8 -- 36.4 36.4 40.9 -6.1 -4.4 -52 0 43 -- 34.8 -- 36.4 39.4 43.9 -9.1 -7.4 -81 1 43 43 34.8 43 36.4 43.9 45.1 -10.3 -8.6 -92 1 43 43 34.8 43 36.4 44.6 46.5 -11.7 -10.0 -103 1 43 43 34.8 43 36.4 45.2 47.5 -12.8 -11.1 -114 1 43 43 34.8 43 36.4 45.7 48.4 -13.6 -11.9 -123 2 43 43 34.8 43 36.4 47.2 48.8 -14.1 -12.4 -134 2 43 43 34.8 43 36.4 47.6 49.5 -14.7 -13.0 -132 2 43 43 34.8 43 36.4 46.9 48.1 -13.3 -11.7 -12 备注:DOA是指CDMA2000 IX-EV-DO的Release A当我们的站点为新开通时，一定要严格按照上述回退原则进行回退。
功率回退技术
功率回退技术1dB压缩点(P1dB)在小信号区域，放大器的输出和输入呈线性关系。
当输入功率增加时，输出功率逐渐接近非线性区，1dB压缩点被定义为放大器的增益比小信号增益低1dB时的输出功率，或说是被压缩1dB时的输出功率P1dB。
通常将1dB压缩点作为一个放大器的线性区和非线性区的分界点。
图1 1dB压缩点三次交调截取点(IP3)在射频或微波多载波通讯系统中，三阶交调截取点OIP3是一个衡量线性度或失真的重要指标。
交调失真对模拟微波通信来说，会产生临近信道的串扰，对数字微波通信来说，会降低系统的频谱利用率，并使误码率恶化；因此容量越大的系统，要求IP3越高，IP3越高表示线性度越好和更少的失真。
IP3通常用两个输入音频测试，这里所指的音频与我们低频电子线路的音频没有区别，实际上是两个靠的比较近的射频或微波频率。
图2 放大器的输出功率和互调分量岁输入功率的变化如放大器，基频是1:1增长，3rd是3:1增长，IP3点就是3rd信号影响超过基频的点。
从图2 中可以发现输出电平按照1:1的斜率随输入信号电平变化，而三阶互调失真则按照3:1的斜率变化。
虽然输出和三阶互调都会在某个电平上饱和，但将二条曲线的线性区分延长并获得相交点，这个交点对应X轴和Y轴的读数分别被称为输入和输出三次截断点IP3；而二者之差即为放大器的小信号增益，如输入IP3为5dBm，输出IP3为50dBm，则放大器增益为45dB。
功率放大器的线性化技术主要有：功率回退法、负反馈法、预失真法、前馈法。
功率回退法：功率回退法就是把功率放大器的输入功率从1dB压缩点(放大器有一个线性动态范围，在这个范围内，放大器的输出功率随输入功率线性增加。
随着输入功率的继续增大，放大器渐渐进入饱和区，功率增益开始下降，通常把增益下降到比线性增益低1dB时的输出功率值定义为输出功率的1dB压缩点，用P1dB表示。
)向后回退6-10dB，工作在远小于1dB压缩点的电平上，使功率放大器远离饱和区，进入线性工作区，从而改善功率放大器的三阶交调系数。
TDSCDMAHSUPA终端功率回退
922010，46(9S)竺竺兰竺堕竺!!丝型!丝丝竺丝竺!竺垫三堡皇窒旦—————————————==———————≠，——————=————==—————————————————————————————————一一TD—SCDMA HSUPA终端功率回退李频钟·，王海燕z，朱新宁·，冯春燕1LI Pin—zhon91，WANG Hai—yan2，ZHU Xin—nin91，FENG Chun—yanl1一匕京邮电大学信息与通信工程学院，北京1008762．工业与信息化部电信研究院，北京100037Info珊ation an d C o mm un i ca t io n Engineering，Beijing Uni v er s i t y of f，os ts a nd Tele communicat ions，1．Sc h001 ofBeiji ng100876，ChinaInfo瑚砒ion Technolo g)r，B eij ing 2．Ch in a Ac adem v0f Te le co mmu ni ca ti on R e s e a r c h，t h e M in i s t ry o f Industry a nd100037．Chi na E—mail：LPZ0315@vah oo．c nLI Pin—zhong，WANG Hai-y an，ZH U xin—ning，et a1．P o w e r de—ratin gHSU PA．Co mp ut er En酉neering粕d Applicati蚰s，2010(9S)：92巧6．A bs t r ac t：H SuPA achieves uplink spee d ra te s through the i n tr o d uc t i on o f a higller or d e r modulat ion 16QA M，but16QA M also inc r e as e s t he signal f'AR．In o rd e r not to c a u s e more distoItion，the mo st simple and efkctive w a y is p o we r de—r at i ng o f th e tenninal t r an s m it p o we r．Th is pa per describes PAR mechanism and cubic m e t r i c m e ch a n i s m wh ic h a re th e main ly po we r de—r at i ng m ec h an i s ms researched in current ti m e，a n d then detemlines the p o w e r de—ra ti ng value the teminal n eed s wh i ch i s required by t he higher o rd e r modu la—tion bv s im u l a ti o n and re al te st，a nd then provides i t a s accu mte infonIlation for tlle com ple te of3GPP s t a n—d ar d s．A n d th e p aper wi U a n a l y z e th e adv antag es a nd disadvantages of the t w o mec ha n i sm s with d ifE br en t number of co de channels，and6n a l ly t h e p印er proposes the is s ue s r el at ed to po we r de—rating tha t th e fu mr e s tu di es nee d to foc u s o n．Key wOrds：power de—mting；PAR；CM；ACLR；Gaussian di st ri bu ti on摘要：HsuPA通过引入高阶调制16QAM实现了上行高速速率，同时也提高了信号的功率峰均比(Peak to Av er ag e Ratio，PAR)。
9db回退功率
9db回退功率9dB回退功率引言：在通信领域中，回退功率是一个重要的参数，它表示光纤通信中光信号在传输过程中的损耗程度。
本文将以9dB回退功率为主题，解释回退功率的概念、应用和计算方法，以及其在光纤通信中的重要性。
一、回退功率的定义和概念回退功率是指光纤通信系统中发送的光信号在传输过程中的损耗程度。
它是用来衡量光纤传输链路质量的重要参数之一。
回退功率越小，代表光纤传输的质量越好，信号损耗越小。
二、回退功率的计算方法回退功率的计算方法通常通过光功率计来测量。
在测量的过程中，我们需要将光功率计连接到光纤链路的接收端，然后发送一定功率的光信号。
通过光功率计测量接收端的光功率，再与发送端的光功率进行比较，即可得到回退功率的数值。
三、回退功率的应用1. 光纤通信系统的性能评估：回退功率可以用来评估光纤通信系统的性能。
通过测量不同位置的回退功率，可以判断光纤传输链路中的损耗情况，从而评估系统的质量和稳定性。
2. 光纤衰减补偿：光纤通信中，由于光信号在传输过程中会发生衰减，需要通过回退功率来进行补偿。
通过测量回退功率的大小，可以调整光信号的强度，使其达到适合的传输距离和质量要求。
3. 光纤网络故障排查：当光纤通信系统出现故障时，回退功率可以用来定位故障的位置。
通过测量不同点的回退功率，可以确定光纤传输链路中的故障点，从而进行修复和维护。
四、回退功率的重要性回退功率在光纤通信中具有重要的意义和作用。
首先，它是衡量光纤传输链路质量的重要指标，可以评估系统的性能和稳定性。
其次，回退功率可以用来进行光纤衰减的补偿，确保信号在传输过程中的质量。
最后，回退功率还可以用来定位光纤通信系统中的故障点，提高故障排查的效率和准确性。
结论：回退功率是光纤通信中一个重要的参数，用于衡量光信号在传输过程中的损耗程度。
通过合理测量和调整回退功率，可以评估系统的性能、补偿光纤衰减和定位故障点，从而提高光纤通信系统的质量和稳定性。
在光纤通信的发展中，回退功率的研究和应用将继续发挥重要的作用，为通信技术的进步和创新提供支持。
nr ue 功率回退机制协议
nr ue 功率回退机制协议
NR (New Radio) 功率回退机制协议是指在5G网络中，一种用于调整和控制信号传输功率的协议。
功率回退机制是为了在网络中提供更好的用户体验和功耗管理而设计的。
在传统的无线通信中，设备通常以最大功率发送信号，然后根据信号质量进行调整。
然而，在5G网络中，为了实现更高的数据速率和更低的延迟，设备通常以更高的功率发送信号。
这可能导致功耗过大和干扰其他设备。
为了解决这个问题，NR功率回退机制协议被引入。
该协议允许设备根据当前实际通信需求和环境条件，适应性地降低发送信号的功率。
当设备检测到信号质量较好时，可以降低功率以节省能量和减少干扰。
当信号质量较差时，可以增加功率以确保良好的通信质量。
NR功率回退机制协议具有以下优势和特点：
1. 节能：通过根据实际需求降低功率，可以显著减少设备的能耗。
2. 减少干扰：适应性地调整发送功率可以减少对其他设备的干扰，提高整体网络性能。
3. 提高覆盖范围：当信号质量较差时，增加功率可以帮助信号能够更远地传播，提高网络覆盖范围。
4. 优化用户体验：通过根据当前信号质量调整功率，可以提供更稳定和高质量的通信服务。
总之，NR功率回退机制协议是5G网络中一种用于调整和控制信号传输功率的协议，旨在实现能耗管理和提供更好的用户体验。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1dB压缩点(P1dB)
在小信号区域，放大器的输出和输入呈线性关系。
当输入功率增加时，输出功率逐渐接近非线性区，1dB压缩点被定义为放大器的增益比小信号增益低1dB时的输出功率，或说是被压缩1dB时的输出功率P1dB。
通常将1dB压缩点作为一个放大器的线性区和非线性区的分界点。
图1 1dB压缩点
三次交调截取点(IP3)
在射频或微波多载波通讯系统中，三阶交调截取点OIP3是一个衡量线性度或失真的重要指标。
交调失真对模拟微波通信来说，会产生临近信道的串扰，对数字微波通信来说，会降低系统的频谱利用率，并使误码率恶化；因此容量越大的系统，要求IP3越高，IP3越高表示线性度越好和更少的失真。
IP3通常用两个输入音频测试，这里所指的音频与我们低频电子线路的音频没有区别，实际上是两个靠的比较近的射频或微波频率。
图2 放大器的输出功率和互调分量岁输入功率的变化
如放大器，基频是1:1增长，3rd是3:1增长，IP3点就是3rd信号影响超过基频的点。
从图2 中可以发现输出电平按照1:1的斜率随输入信号电平变化，而三阶互调失真则按照3:1的斜率变化。
虽然输出和三阶互调都会在某个电平上饱和，但将二条曲线的线性区分延长并获得相交点，这个交点对应X轴和Y轴的读数分别被称为输入和输出三次截断点IP3；而二者之差即为放大器的小信号增益，如输入IP3为5dBm，输出IP3为50dBm，则放大器增益为45dB。
功率放大器的线性化技术主要有：功率回退法、负反馈法、预失真法、前馈法。
功率回退法：
功率回退法就是把功率放大器的输入功率从1dB压缩点(放大器有一个线性动态范围，在这个范围内，放大器的输出功率随输入功率线性增加。
随着输入功率的继续增大，放大器渐渐进入饱和区，功率增益开始下降，通常把增益下降到比线性增益低1dB时的输出功率值定义为输出功率的1dB压缩点，用P1dB表示。
)向后回退6-10dB，工作在远小于1dB压缩点的电平上，使功率放大器远离饱和区，进入线性工作区，从而改善功率放大器的三阶交调系数。
一般情况，当基波功率降低1dB时，三阶交调失真改善2dB。
A类放大器具有良好的线性放大性能，一般来讲，A类放大器在1dB压缩点输出时，三阶交调系数约为-23.7dBc(一般取-20dBc)。
采用回退方式的传统RF功率放大器往往采用固定栅压偏置或带温度补偿的栅压偏置方式(如图3所示)，放大器的输出功率和偏置栅压没有进行关联控制，因此输出功率只能在回退到较小时才能达到较好的线性度，随着输出功率的增大线性指标将快速恶化。
功率回退法简单且易实现，不需要增加任何附加设备，是改善放大器线性度行之有效的方法，缺点是效率大为降低。
另外，当功率回退到一定程度，当三阶交调制达到-50dBc以下时，继续回退将不再改善放大器的线性度。
因此，在线性度要求很高的场合，完全靠功率回退是不够的。
图3 采用传统控制方式的功率放大器的示意图
放大管的偏置栅压输出功率具有一组相对应最佳值使其在零输出至满输出之间均能保持较好的线性输出能力。
在输出功率较小时，删压维持一较高值，输出功率过了临界点后随着输出功率的加大，必须减小删压。
为了使功率放大器的偏置删压能够跟随输出功率的变化来实时的进行调节，我们采用如图4所示的电路结构并使用单片机的查表技术来实现这一目标。
采用功率——删压关联偏置技术，将首先对输出功率进行检测，然后和单片机内的功率——删压表进行比对，找出输出功率和最佳匹配的删压值送给功放的栅极进行动态偏置。
因此不同的输出功率，均有一个对应的最佳删压值，也就是说功率放大器可以在每个不同的输出功率下都可以具有较好的线性和效率指标，从而实现功率放大器在零输出至满输出之间，同时具有良好的线性和较高的效率。
图4 采用输出功率—栅压关联方式的功放示意图
在进行全程回退特性的功率放大器实验中，我们采用了如图5所示的电路，主信号经过隔离器后连接到输出SMA插座。
功率放大器的输出信号经过一个50dB的耦合器后输入到AD8362真有效值检波芯片进行功率检测，输出一个和功率对应的直流电压信号送给单片机PIC18F6622进行A／D采样，同时隔离器的反射端功率和功率管附件的温度信号也经检测后送给单片机进行数据处理。
单片机将采样的功率信号大小和内建的功率——删压表进行比对，查找对应的最佳删压值送给PWM端口经滤波后形成一个直流偏置电压，对输出功率管的栅极进行动态偏置。
图5 电路原理图
在图5中，AN0、AN1和AN2分别为正向功率检测、温度检测和反向功率检测，其中正向功率检测值参与快速查表计算，温度检测值参与慢速修正功率——栅压表，而反向功率检测值正常情况下不参与控制栅压用于计算驻波比，仅在故障保护时(反向功率过大)触发单片机关闭栅压。
PWM1为栅压输出，是具有l 0位精度的可调占空比的脉冲，与片外Rc滤波器配合等效于10位精度的D／A 。
以5V供电系统为例，由此可产生0～5 V范围的栅压，调节步长为0．005V，足以满足对栅压调节的要求。
控制软件用C语言编写，主要由初始化子程序、A／D采样子程序、栅压(PWM)输出子程序、查表计算子程序和温补修正子程序组成。
控制程序为功率放大器主监控程序的一部分。
主监控程序还包括其它控制保护功能以及与外界主控端或调试端通信(RS485)的处理程序。
在程序初始化中，主要完成A／D采样的初始化配置、PWM口的初始化配置，以及其它用到的单片机资源配置。
另外从EEPROM中调出已建好的功率——栅压表供主控程序使用。
功率——栅压表可通过手工或自动测试系统(A T)来建立。
A／D采样子程序：完成正向功率检测、温度检测和反向功率检测，并做数字滤波处理去除干扰。
采样得到的数字量化值根据检波器或传感器的特性换算成dBm(功率)或度(温度) 单位。
查表计算子程序：根据当前正向功率值查功率——栅压表，计算出栅压值。
由于功率——栅压表是离散的点，所以两点间数据采用线性插值计算。
同时数据表格在程序初始化时已从EEPROM调到SRAM中，这样便于发挥PIC18F6622单片机快速运算的特长，提高控制的快速性。
栅压输出子程序：根据栅压值设置输出对应占空比值的PWM的信号。
经片外RC滤波后产生直流栅压。
当设备发生故障或要求RF射频关断需要关闭栅压时，PWM口将停止原PWM输出而直接输出0V。
因为功率一栅压关联控制动态调节要求实时性较高，所以功率A／D采样子程序、查表计算子程序、栅压输出子程序都放在主程序的l0ms快速循环中执行。
温补修正子程序：根据当前温度修正原功率——栅压表，更新后的功率——栅压表继续供查表计算使用。
由于温度是慢速变化量，故温补修正只需在每1秒执行一次即可。
温补修正算法是：按照高低温实验得到的温补参数值，叠加到常温功率——栅压上。
温补的范围-40度至80度。
