五轴联动加工实验指导

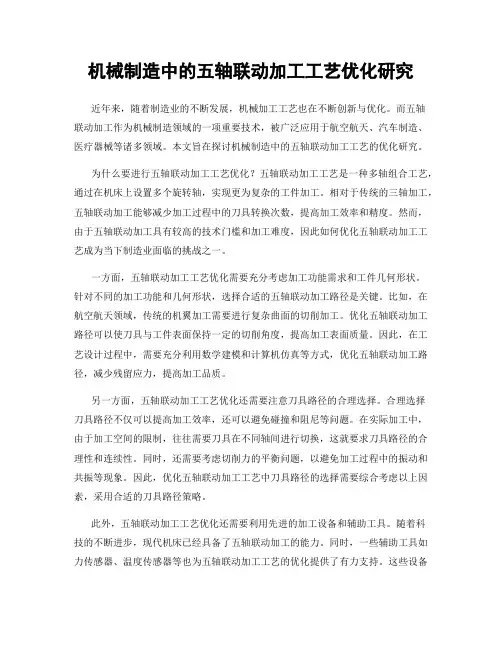

机械制造中的五轴联动加工工艺优化研究
机械制造中的五轴联动加工工艺优化研究近年来,随着制造业的不断发展,机械加工工艺也在不断创新与优化。
而五轴联动加工作为机械制造领域的一项重要技术,被广泛应用于航空航天、汽车制造、医疗器械等诸多领域。
本文旨在探讨机械制造中的五轴联动加工工艺的优化研究。
为什么要进行五轴联动加工工艺优化?五轴联动加工工艺是一种多轴组合工艺,通过在机床上设置多个旋转轴,实现更为复杂的工件加工。
相对于传统的三轴加工,五轴联动加工能够减少加工过程中的刀具转换次数,提高加工效率和精度。
然而,由于五轴联动加工具有较高的技术门槛和加工难度,因此如何优化五轴联动加工工艺成为当下制造业面临的挑战之一。
一方面,五轴联动加工工艺优化需要充分考虑加工功能需求和工件几何形状。
针对不同的加工功能和几何形状,选择合适的五轴联动加工路径是关键。
比如,在航空航天领域,传统的机翼加工需要进行复杂曲面的切削加工。
优化五轴联动加工路径可以使刀具与工件表面保持一定的切削角度,提高加工表面质量。
因此,在工艺设计过程中,需要充分利用数学建模和计算机仿真等方式,优化五轴联动加工路径,减少残留应力,提高加工品质。
另一方面,五轴联动加工工艺优化还需要注意刀具路径的合理选择。
合理选择刀具路径不仅可以提高加工效率,还可以避免碰撞和阻尼等问题。
在实际加工中,由于加工空间的限制,往往需要刀具在不同轴间进行切换,这就要求刀具路径的合理性和连续性。
同时,还需要考虑切削力的平衡问题,以避免加工过程中的振动和共振等现象。
因此,优化五轴联动加工工艺中刀具路径的选择需要综合考虑以上因素,采用合适的刀具路径策略。
此外,五轴联动加工工艺优化还需要利用先进的加工设备和辅助工具。
随着科技的不断进步,现代机床已经具备了五轴联动加工的能力。
同时,一些辅助工具如力传感器、温度传感器等也为五轴联动加工工艺的优化提供了有力支持。
这些设备和工具的合理使用,可以实时监测和控制加工过程中的力、温度等关键参数,提高加工的精度和一致性。

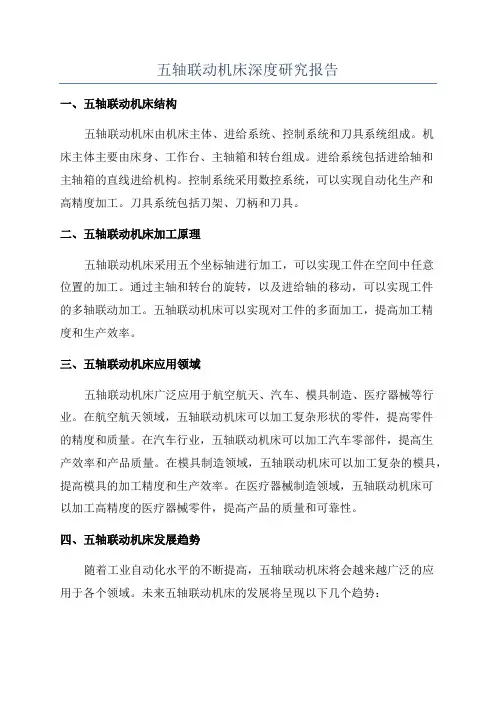

五轴联动机床深度研究报告
五轴联动机床深度研究报告一、五轴联动机床结构五轴联动机床由机床主体、进给系统、控制系统和刀具系统组成。
机床主体主要由床身、工作台、主轴箱和转台组成。
进给系统包括进给轴和主轴箱的直线进给机构。
控制系统采用数控系统,可以实现自动化生产和高精度加工。
刀具系统包括刀架、刀柄和刀具。
二、五轴联动机床加工原理五轴联动机床采用五个坐标轴进行加工,可以实现工件在空间中任意位置的加工。
通过主轴和转台的旋转,以及进给轴的移动,可以实现工件的多轴联动加工。
五轴联动机床可以实现对工件的多面加工,提高加工精度和生产效率。
三、五轴联动机床应用领域五轴联动机床广泛应用于航空航天、汽车、模具制造、医疗器械等行业。
在航空航天领域,五轴联动机床可以加工复杂形状的零件,提高零件的精度和质量。
在汽车行业,五轴联动机床可以加工汽车零部件,提高生产效率和产品质量。
在模具制造领域,五轴联动机床可以加工复杂的模具,提高模具的加工精度和生产效率。
在医疗器械制造领域,五轴联动机床可以加工高精度的医疗器械零件,提高产品的质量和可靠性。
四、五轴联动机床发展趋势随着工业自动化水平的不断提高,五轴联动机床将会越来越广泛的应用于各个领域。
未来五轴联动机床的发展将呈现以下几个趋势:1.加工精度不断提高。
随着五轴联动机床结构和控制系统的改进,加工精度将会进一步提高,满足对高精度零件的加工要求。
2.加工效率不断提高。
随着五轴联动机床进给系统和刀具系统的改进,加工效率将会不断提高,提高生产效率和经济效益。
3.多功能化发展。
五轴联动机床将会具备更多的功能,可以适应更多的加工需求。
4.智能化发展。
五轴联动机床将会应用智能控制技术,实现自动化生产和智能化加工。
综上所述,五轴联动机床具有很高的加工精度和生产效率,广泛应用于航空航天、汽车、模具制造和医疗器械等领域。
未来五轴联动机床将不断提高加工精度和生产效率,实现多功能化和智能化发展。

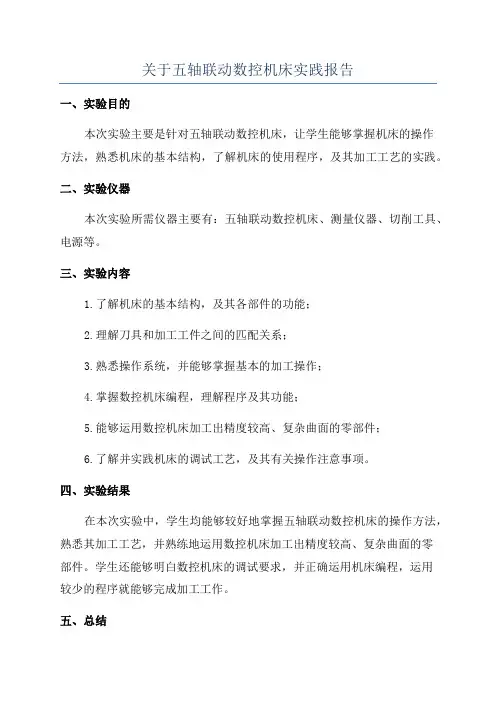

关于五轴联动数控机床实践报告
关于五轴联动数控机床实践报告
一、实验目的
本次实验主要是针对五轴联动数控机床,让学生能够掌握机床的操作
方法,熟悉机床的基本结构,了解机床的使用程序,及其加工工艺的实践。
二、实验仪器
本次实验所需仪器主要有:五轴联动数控机床、测量仪器、切削工具、电源等。
三、实验内容
1.了解机床的基本结构,及其各部件的功能;
2.理解刀具和加工工件之间的匹配关系;
3.熟悉操作系统,并能够掌握基本的加工操作;
4.掌握数控机床编程,理解程序及其功能;
5.能够运用数控机床加工出精度较高、复杂曲面的零部件;
6.了解并实践机床的调试工艺,及其有关操作注意事项。
四、实验结果
在本次实验中,学生均能够较好地掌握五轴联动数控机床的操作方法,熟悉其加工工艺,并熟练地运用数控机床加工出精度较高、复杂曲面的零
部件。
学生还能够明白数控机床的调试要求,并正确运用机床编程,运用
较少的程序就能够完成加工工作。
五、总结
通过本次实验,学生对于五轴联动数控机床的基本结构及其加工工艺工作具有了一定的熟悉和掌握,能够正确运用机床进行加工,同时能够更加深入地了解数控机床的操作、调试和程序设计等知识,为。
五轴联动加工技术
工艺要点 - 坐标系(1)
机床坐标系和坐标轴的命名:
1.用来描述和确定机床运动以及工件在机床 上位置 2.理论上可随意定义 3. ISO对数控机床坐标轴的名称及其运动方 向作了统一的规定
工艺要点 - 坐标系(2)
工件坐标系:
1.定义工件形状和刀具相对工件运动 2.与工件固联 3.右手笛卡尔坐标系 4. 原点任意,便于工件几何形状的描述。
(式4-73)
Y
可能干涉初判断 式(4-75)、(4-76)
N
可能干涉
Y 坐标旋转变换
干涉详细判断 (与4.3.6中的算法相同)
N
干涉
Y
调整刀位数据,使刀具 与当前三角片的顶点、
边或面相切接触
五坐标加工干涉检测与处理流程
第三节.五轴联动加工编程的典型软 件、特色
3.1 NC刀具轨迹生成方法研究发展现状 3.2 UG五轴加工刀具轴线控制方法简介 3.3 Pro/E五轴加工刀具轴线控制方法简介
行距的影响因素与优化措施 :
1.刀具形状与尺寸 2.零件表面几何形状与安装方位 3.走刀进给方向 4.允许的表面残余高度要求
工艺要点-加工行距和步长的选择(2)
行距 (mm)
行距 (mm)
0.6 0.5 0.4
nz =0.81 nz =0.61 nz =0.41
0.6 0.5
nz =0.81
nz =0.61 nz =0.41
3.摆动机构结构较 复杂,一般刚性较 差,但运动灵活
工艺要点-机床类型及其工艺特点(2)
工作台回转/摆动型:
1.两个转动轴都作用 于工件上 2.定、动轴结构,只 是其动轴紧靠工件。 3.其旋转/摆动工作台 刚性容易保证、工艺 范围较广,实现容易。
五轴联动加工中心操作与基础编程 第六章 多轴数控加工技术
处理等过程进行评价
4.能针对程序中的错误,分析
5.进行本情境工作学习的总结 出错的可能原因,并提出改进意 见
加工仿真检查的类别
1. CAM软件内嵌的仿真检查功能模块 通常可进行线架形式和3D实体形式的仿真验证检查。实体仿真用 于加工结果的直观检查,而线架仿真用于刀路轨迹的细致分析。
2.第三方开发的专业仿真检查软件
刀路程序的优化与调整
曲面加工NC输出的过滤控制
刀路程序的优化与调整
曲面加工大程序输出的分割控制
1)人工分割 注意程序头尾,重新添加提刀和下刀、加刀长补偿、关 停主轴和冷却液等指令。重复小但易出错。 2)刀路分割 调整刀路加工区间范围。包括深度分解、重构边界或调 整边界余量大小。可能有重复但不易出错。
由CAM软件与机床厂家之外的第三方所开发的仿真软件 可面向CAM编制的NC程序,能检查后置的合理性
3.机床厂家开发的在机仿真检查功能模块 作为功能模块内嵌在数控机床控制软件中的在机仿真检查 大多都只能提供线架形式的仿真,只有使用PC-NC及Windows系 统的机床才有3D实体仿真。 在机仿真与机床的实际运动相配合,真实可信度最高。
方法3:使用平行到曲面五轴刀路方法,刀路切削方式参数参照图示设置。
五轴定向加工的CAM刀路设计
六、前侧矩形槽锥壁面五轴加工的刀路设计。
方法3:使用平行到曲面五轴刀路方法,刀轴控制参数参照图示设置。
综合数控加工及工艺应用
单元六 6.2程序仿真检查及优化
单元学习任务与目标
单元学习任务பைடு நூலகம்
单元学习目标
1.学习基于NC程序的仿真检 1.熟悉基于NC程序仿真检查软
CAM内嵌刀路仿真查错不出的案例之二
三轴联动斜向提刀致撞刀,旧版CAM仿真未检出错误!
五轴联动数控加工后置处理研究
五轴联动数控加工后置处理研究一、零件表面质量的提高1.抛光处理:通过抛光工艺,可以提高零件表面的光洁度,使其呈现出光亮的效果。
具体的抛光方法包括机械抛光、化学抛光和电解抛光等。
机械抛光可通过使用不同粒径的研磨材料和抛光剂进行研磨,去除表面的毛刺和痕迹;化学抛光利用酸碱溶液对零件进行化学反应,使其表面得到一层平整的氧化膜;电解抛光则是通过电解反应来实现表面的光洁度提高。
2.镀膜处理:通过在零件表面进行镀膜处理,可以提高其耐腐蚀性和耐磨性。
常见的镀膜方法有电镀、喷涂和热浸镀等。
电镀是将金属离子通过电化学反应沉积在零件表面,形成一层金属保护层;喷涂则是通过高压喷枪将涂料喷涂在零件上,形成一层保护膜;热浸镀则是将零件在熔融的金属溶液中浸泡,使金属渗入零件表面形成一层保护层。
3.磷化处理:磷化是将金属表面转化为磷化物层的一种化学反应。
磷化处理可以提高零件表面对磨损、腐蚀和润滑剂的耐受性,同时还能增加零件的粘附力,提高其涂层的附着力。
磷化处理常用的方法有热磷化和化学磷化两种。
热磷化是将零件通过加热的方式与磷酸盐反应,形成一层磷化物层;化学磷化则是通过蚀剂和酸性溶液对零件进行处理,使其表面与磷酸盐发生化学反应,生成磷化物层。
二、零件功能性的提高1.增强强度:通过热处理等方法,可以使零件的强度得到提高。
热处理是将零件在一定的温度下进行加热处理,使其晶粒结构发生变化,从而改善其机械性能。
热处理方法包括退火、正火、淬火和回火等。
通过合理的热处理工艺,可以使零件的强度得到提高。
2.表面涂覆:通过在零件表面涂覆一层功能性材料,可以改善零件的摩擦、磨损和耐蚀性能。
涂覆材料可以选择硬质合金、陶瓷、聚合物等。
具体的涂覆方法包括喷涂、热喷涂、电化学沉积和化学气相沉积等。
通过合理选择涂覆材料和涂覆工艺,可以使零件的功能性得到提高。
3.零件组装:对于一些复杂的零件,在加工后需要进行组装。
组装可以通过焊接、铆接、螺栓连接等方式实现。
五轴加工实例
五轴加工实例
以某航空器零部件制造为例,探讨五轴机床在碳纤维复材制品加工中的应用。
该零部件具有复杂的三维曲面和严格的力学性能要求。
首先,分析零部件结构和性能要求,确定采用碳纤维复合材料制作。
然后,按照以下步骤进行加工:
1. 准备毛坯:采用预浸料叠层法制备碳纤维复合材料毛坯,严格控制层数和叠层顺序。
2. 定位安装:将毛坯放置在五轴机床的工作台上,使用专用夹具进行定位和固定。
3. 加工处理:根据航空器零部件的曲面特征,采用五轴联动的方式进行高效加工。
同时,合理设定切削参数,确保加工质量和效率。
4. 测量检查:加工完成后,对零部件进行尺寸精度和表面质量的测量检查。
采用非接触式测量技术,如激光跟踪仪等,以提高测量精度和效率。
经过检测,本次加工的碳纤维复材制品符合设计要求,具有良好的性能表现。
五轴联动加工中心的精度检测方法
五轴联动加工中心的精度检测方法简介南京晨光集团有限责任公司计量中心作者:方明摘要: 对五轴联动加工中心的摆轴( 即A 轴) 全行程精度的检测提出了一种快速有效的解决方案。
详细叙述了该方案的具体操作步骤、注意事项以及在检测过程中采用的测量设备和依据的检测标准,同时对被检轴进行了有效地精度补偿。
1 、五轴联动简介五轴联动加工中心是指有五个坐标轴( 三个直线坐标轴: X,Y,Z 轴和两个旋转坐标轴: C,A 轴) ,可在计算机数控( CNC) 系统的控制下同时协调运动进行加工的数控加工设备。
通过A 轴与C 轴的组合,固定在工作台上的工件除了底面之外,其余的五个面都可以由立式主轴进行加工。
A 轴和C 轴最小分度值一般为0. 001°,又可以把工件细分成任意角度,加工出倾斜面、倾斜孔等。
A 轴和C 轴如与XYZ 三个直线轴实现联动,依靠先进的数控系统、伺服系统以及软件的支持可加工出复杂的空间曲面。
常见的立式五轴联动加工中心有两个回转轴,如图1 所示,一个是工作台回转轴,以X 轴方向为轴心线,± 90°来回摆动,定义为摆轴,也称A 轴; 一个就是设置工作台的中间的回转台,在图示的位置上环绕Z 轴方向360°回转,定义为C 轴。
图1 常见的立式五轴联动加工中心示意图加工中心XYZ 以及C 轴的精度检测,技术手段现在已经很成熟。
XYZ 三个直线轴一般是采用双频激光干涉仪作为标准进行检测,回转C 轴用双频激光干涉仪以及配套的回转分度器检测,或者用传统的正多面棱体配上自准直仪进行角分度检测,这里不再详述。
而对于A 轴,同样是角分度检测,也可用双频激光干涉仪回转分度器或者是正多面棱体和自准直仪作为标准进行检测。
但是如果是照搬全套C 轴的检测方法,将无法在全行程内完成测量,因为随着A 轴的转动,工作台将遮挡测量光路,无法继续检测,只能检测到部分角度,也就不能判断A 轴整个行程范围的精度。
五轴联动加工技术数控加工技术
工艺要点 - 坐标系(1)
机床坐标系和坐标轴的命名:
1.用来描述和确定机床运动以及工件在机床 上位置 2.理论上可随意定义 3. ISO对数控机床坐标轴的名称及其运动方 向作了统一的规定
工艺要点 - 坐标系(2)
工件坐标系:
1.定义工件形状和刀具相对工件运动 2.与工件固联 3.右手笛卡尔坐标系 4. 原点任意,便于工件几何形状的描述。
五轴联动加工技术
第一节.五轴联动加工应用范围 与工艺要点
1.1 五轴联动加工的应用范围及其特点 1.2 五轴联动加工的工艺要点
应用范围及其特点(1)
R2
n
m
R1 r
z
rm
y x
三坐标曲面加工原理
应用范围及其特点(1)
im
n
R2
a
p
R1
r rp
(90 )
z
x
y
五坐标曲面加工原理
应用范围及其特点(2)
工艺要点-其它工艺问题(1)
加工工序的划分:
1.刀具集中分序法 2.粗、精加工分序法 3.按加工部位分序法
工艺要点-其它工艺问题(2)
工件装夹方式的确定: 1.尽量采用组合夹具 2.零件定位、夹紧的部位应考虑到不妨碍各部位的加 工、更换刀具以及重要部位的测量。 3. 夹紧力应力求通过靠近主要支承点上或在支承点 所组成的三角形内,应力求靠近切削部位,并作用 在刚性较好的地方,以减小零件变形。 4.零件的装夹、定位要考虑到重复安装的一致性,以 减少对刀时间,提高同一批零件加工的一致性。
1.刀具与工件各具有一个 转动运动
2.两个回转轴在空间 的方向都是固定的
3.特点介于上述两类 机床之间。
工艺要点-刀具类型及其工艺特点
五轴实习报告
一、实习背景随着现代制造业的不断发展,数控加工技术已成为制造行业的重要手段。
五轴联动数控加工技术作为一种高精度、高效率的加工方式,在航空航天、汽车制造、模具制造等领域得到了广泛应用。
为了提高自己的实践能力和专业技能,我于2021年7月1日至2021年8月15日在某知名数控加工企业进行了为期两个月的五轴实习。
二、实习目的1. 了解五轴联动数控加工的基本原理、操作方法和应用领域。
2. 熟悉五轴数控机床的结构、性能和操作规程。
3. 掌握五轴加工工艺编程和优化方法。
4. 提高自己的动手实践能力和团队合作精神。
三、实习内容1. 五轴联动数控加工基本原理及操作方法在实习初期,我学习了五轴联动数控加工的基本原理和操作方法。
通过学习,我了解到五轴联动数控加工是通过X、Y、Z三个线性轴和两个旋转轴(A、B或C轴)的联动,实现对复杂曲面和空间曲面的加工。
在操作过程中,我学会了如何根据加工需求设置合适的加工参数,如切削速度、进给速度、切削深度等。
2. 五轴数控机床的结构及性能实习期间,我深入了解了五轴数控机床的结构和性能。
五轴数控机床主要由主轴箱、进给系统、控制系统、操作面板等部分组成。
在操作过程中,我学会了如何正确使用机床,包括开机、关机、机床参数设置、工件装夹、刀具更换等。
3. 五轴加工工艺编程及优化在实习过程中,我学习了五轴加工工艺编程及优化方法。
五轴加工编程主要包括刀具路径规划、加工参数设置、切削参数优化等。
通过学习,我掌握了使用UG、Cimatron等软件进行五轴加工编程的方法,并能够根据加工需求进行编程优化。
4. 实际操作与问题解决在实习过程中,我参与了多个五轴加工项目,包括航空零件、汽车零件、模具零件等。
在实际操作中,我遇到了一些问题,如刀具磨损、加工精度不足等。
通过查阅资料、请教师傅,我学会了如何解决这些问题。
四、实习总结1. 通过本次实习,我对五轴联动数控加工有了更深入的了解,掌握了五轴加工的基本原理、操作方法和应用领域。
五轴联动加工实例
图9-80
自动块毛坯
第二节 球面刻字加工实例
图9-81 球面偏置后的效果
3.设定加工刀具
第二节 球面刻字加工实例
图9-82
刀具参数
4.设定加工方法
第二节 球面刻字加工实例
图9-83
图9-94
选择驱动边界
第二节 球面刻字加工实例
图9-95
边界驱动参数
6.后处理
第二节 球面刻字加工实例
图9-96
第一个字的雕刻刀具路径
第二节 球面刻字加工实例
图9-97
所有字的雕刻刀具路径
第二节 球面刻字加工实例
图9-98
操作顺序
三、球面刻字实际加工过程
第二节 球面刻字加工实例
这个任务的加工过程中的具体操作,和第一节中多面体加工的实 际加工步骤是一致的,大同小异,因此,这里不再赘述,只作简 要说明。
粗加工参数
第二节 球面刻字加工实例
图9-84
精加工参数
5.创建加工操作并产生加工刀具路径
第二节 球面刻字加ຫໍສະໝຸດ 实例(1)球面粗加工 选择“mill—contour”类型的子类型“CAVITY—M ILL”,创建一个层铣操作,命名为“CAVITY—MILL1”。
图9-85 粗加工切削层设定
第二节 球面刻字加工实例
1.加工前的准备工作 2.装夹工件和对刀 3.加工
第三节 叶轮加工实例
图9-99
叶轮示意图
第三节 叶轮加工实例
图9-100
层和组合示意图
一、叶轮各部分曲面分层放臵
第三节 叶轮加工实例
《数控系统五轴联动轨迹平滑技术研究与应用》
《数控系统五轴联动轨迹平滑技术研究与应用》一、引言随着现代制造业的快速发展,数控机床在机械加工领域的应用越来越广泛。
五轴联动数控系统作为数控机床的核心技术之一,其轨迹平滑性对于加工精度和表面质量具有重要影响。
因此,研究五轴联动轨迹平滑技术,提高数控系统的加工性能,对于推动制造业的升级换代具有重要意义。
本文将探讨数控系统五轴联动轨迹平滑技术的研究现状、方法及应用,以期为相关领域的研究提供参考。
二、五轴联动数控系统概述五轴联动数控系统是指在数控机床上,通过五个轴的联动控制实现复杂零件的加工。
这五个轴包括X、Y、Z三个直线轴和A、B、C三个旋转轴。
五轴联动数控系统的优势在于能够加工复杂的曲面和空间曲线,提高加工精度和效率。
然而,由于五轴联动的复杂性,加工过程中容易出现轨迹不平滑的问题,影响加工质量和效率。
三、五轴联动轨迹平滑技术研究为了解决五轴联动轨迹不平滑的问题,国内外学者进行了大量研究。
目前,常用的方法包括插补算法优化、轨迹规划算法优化和控制系统优化等。
1. 插补算法优化插补算法是五轴联动数控系统的核心算法之一,其优劣直接影响着加工精度和效率。
为了实现轨迹平滑,研究者们提出了多种插补算法优化方法,如基于曲线拟合的插补算法、基于遗传算法的插补参数优化等。
这些方法能够提高插补精度和速度,从而改善轨迹平滑性。
2. 轨迹规划算法优化轨迹规划是五轴联动数控系统的另一个重要环节。
为了实现轨迹平滑,研究者们提出了多种轨迹规划算法,如基于时间最优的轨迹规划、基于能量最优的轨迹规划等。
这些算法能够根据加工要求和机床性能,生成平滑、高效的加工轨迹。
3. 控制系统优化控制系统是五轴联动数控系统的核心部分,其性能直接影响着加工质量和效率。
为了实现轨迹平滑,研究者们对控制系统进行了优化,如采用高性能控制器、优化控制算法等。
这些措施能够提高控制系统的响应速度和精度,从而改善轨迹平滑性。
四、五轴联动轨迹平滑技术的应用五轴联动轨迹平滑技术在实际应用中取得了显著成果。
五轴联动智能加工系统的设计与实现
五轴联动智能加工系统的设计与实现随着科技的不断发展,机器人技术的应用范围也在不断扩展。
智能加工系统是一个典型的机器人应用领域,而五轴联动智能加工系统更是凭借其复杂的动作能力和高效的加工效率,得到了越来越广泛的应用。
一、五轴联动智能加工系统的定义及特点五轴联动智能加工系统是一种高端加工设备,通过多轴同步工作实现三维曲面的复杂加工。
五轴联动智能加工系统的主要特点有:1.高效的加工能力。
五轴联动智能加工系统可以完成曲面零件的一次成形,不仅可以减少加工过程中的工序,提高加工效率,还可以大大降低加工出错的概率;2.优秀的精度和表面质量。
五轴联动智能加工系统的加工精度在0.01mm以内,表面粗糙度可以达到Ra 0.1um以下,可以满足高精度零件的需求;3.操作简单易学,同时具备较高的智能化程度。
五轴联动智能加工系统借助计算机编程实现自动加工,而且可以进行离线编程等高级功能,方便用户操作。
二、五轴联动智能加工系统的设计五轴联动智能加工系统的设计首先需要进行系统的功能要求分析和技术规格确定,其次进行系统设计,根据机体结构、控制系统、加工工具和传感器等因素进行系统的细节设计。
具体来说,五轴联动智能加工系统的设计需要涉及如下几个方面:1.系统架构的设计。
定制系统架构,继而采用质点模型法进行结构优化,是五轴联动智能加工系统设计的首要任务。
一般情况下,系统的架构包括机电平台、加工中心、机器人手臂和控制系统四部分。
在架构设计中,还需要考虑到系统的稳定性、振动特性以及可拓展性等因素。
2.运动平台的设计。
运动平台是五轴联动智能加工系统的核心部件,它由基础、大小臂和转介轴等部分组成。
在设计运动平台的过程中,需要考虑到各个部分的匹配关系,以及运动轨迹的优化。
3.控制系统的设计。
五轴联动智能加工系统的控制系统是实现整个系统智能化的核心。
控制系统的设计应该借鉴现有先进的控制技术,例如PID算法、模糊控制、神经网络等,在系统稳定性和响应速度上做到更优。
五轴检验
12、横梁移动时的水平 12
• 0.01/1000 • 全长:0.03
13、铣头移动的直线度 13
• 0.02/1000 • 每增1000加0.005 • 读数显微镜 测量钢丝
14、铣头移动和龙门架移动间的垂直度 14
• • • •
0.02/1000 0.03/2000 每增1000加0.01 大理石角尺、千分表
2、床身导轨的直线度
• 0.015/1000
全长0.04
3、左、右床身导轨的平行度
• 0.015/1000 全长0.04 • X/Y:跨度量具、千分表 • X/Z:管式测微计、高度千分尺
4、工作台平面度
• X向:0.01/1000 全长:0.02 • Y向: 0.01/1000 全长:0.025
5、工作台台面的端面跳动
• 0.025
6、工作台外圆面的径向跳动
• 0.015
7、工作台台面和龙门架运动时的平行度
• 0.01/1000 • 全长:0.04 • 千分表、等高块
8、工作台台面和横梁运动时的垂直度
• • • •
0.02/1000 全长:0.03 每增500加0.005 平尺 垂直圆器 千分表
• • • • • • • • •
11、龙门架移动时的直线度 12、横梁移动时的水平 13、铣头移动的直线度 14、铣头移动和龙门架移动间的垂直度 15、铣头主轴旋转对装配平台台面的垂直度 16、主轴锥孔轴线的径向跳动 17、主轴定心轴径的径向跳动 18、主轴的端面跳动 19、主轴的轴向窜动
1、床身的水平
五轴龙门铣过程检验指导书
报告人:梅永元 日期:2011/08/24
五
连接梁
横梁
铣头
五轴联动数控技术的加工案例分析
五轴联动数控技术的加工案例分析摘要:随着时代的发展和社会经济的进步,如今机械制造技术日趋成熟,人们对产品提出了更高的要求,产品形状结构日趋多样,越来越精密;采用传统的制造技术无法获得较高的工作效率,并且加工质量也无法得到保证。
针对这种问题,就可以应用多轴数控加工技术。
本文以某轿车模型为例,分析了五轴联动数控技术的应用,希望可以提供一些有价值的参考意见。
关键词:五轴联动数控技术;加工案例;分析如今在各个领域内的产品往往有着十分复杂的形状和结构,比如航空、航天产品等,这是由力学性能要求所决定的;另外,在民用产品方面,比如玩具、装饰品等,也有着十分怪异的形态,这是因为人们的需求逐渐趋向个性化,这样就可以在各个领域内有效应用多轴数控加工技术。
相较于传统的加工技术,本技术有着很大的优势,装卡一次,就可以对复杂零件的多个表面进行加工,不仅可以拥有较高的精度,效率也很高。
1.多轴数控机床概述五轴联动机床是多轴机床中非常有典型的代表,它可以对任意复杂曲面的零件进行加工。
通过大力研究五轴联动机床的结构模型,可以对机床的运动原理深入理解,结合具体的机床情况,来对后处理程序进行科学的编制,以此来更好的对产品进行加工。
具体来讲,五轴联动机床的组成可以分为回转轴和平动轴,前者有两个,后者有三个。
又可以将其分为三种形式,分别为刀具双摆动、工作台双旋转以及两者共同摆动和旋转,这种划分的依据是旋转轴具体结构的差异。
定向轴指的是旋转轴法向矢量固定的轴,那么矢量会出现改变的轴就为变向轴。
五轴机床可以进行刀具双摆动,那么对于大型零件的复杂曲面都可以进行加工,这样拥有的性能就比较的优良。
2.五轴加工的程序编制相较于三轴加工,五轴加工具有一系列的不同,在过去三轴加工的条件下,工件坐标系中,有着固定的刀具轴线,而在如今五轴加工的条件下,可以结合具体情况来改变刀具轴线。
在控制刀具轴线的时候,需要保证加工质量,提高切削效率。
那么,我们就可以了解到优化刀具姿态就是五轴加工的关键。
实验指导书:五轴数控磨刀机原理及实践
实验指导书五轴数控磨刀机原理及实践要加工出合格的工件,必须根据工件的加工工艺要求,正确地设计和使用刀具,以保证达到工件所要求地尺寸、形状精度和表面质量。
金属切削刀具的种类很多,对于标准刀具,需要根据刀具的工作原理和结构特点正确地选择和使用;对于非标准刀具则需要根据工件的加工要求进行专门的设计和制造。
经过精心准备,《制造工程基础》教学组与德国saacke公司培训中心尝试进行校企合作开展学生实验课程的工作。
本次实验的主要目的是结合生产实际,通过先进的制造设备及手段,使学生能够掌握刀具的设计原理,合理选择刀具设计参数,正确设计刀具结构,熟悉刀具从设计到制造的全过程。
一.实验目的1.结合生产实际,给学生介绍先进的生产理念,作为课堂内容的拓展和补充,加深对所学知识的理解;2.锻炼实验设计能力和动手能力,熟悉刀具由设计到制造的全过程;3.掌握有关磨削加工的知识,了解刀具磨床的结构及工作原理,;4.掌握钻头设计、加工的全过程;二.指导人员德国Saacke公司中国工程师、德国工程师(英语交流)、实验指导教师三.实验内容由Saacke公司的指导人员负责讲解,并利用该公司所提供的五轴数控磨刀机及相应的CAD/CAM软件,参加实验的每组同学完成所选刀具的设计和制造。
本实验主要包括以下内容:(1)讲解Saacke五轴新概念刀具磨床的结构及工作原理。
(2)讲解钻头、铣刀等刀具设计、加工原理(3)讲解有关磨削加工的知识,包括砂轮、切削液等(4)在刀具设计加工仿真软件上完成相应刀具的CAM设计(5)在Saacke五轴刀具磨床上完成所设计刀具的加工四.实验设备、仪器及工具1.机床:UWⅡ型五轴数控磨床2.软件:NUMROTO plus3.试件:45#钢棒料(细长棒料)4.计算机5.千分表、游标卡尺6.刀具角度测量仪五.准备工作1.熟悉钻头、铣刀的结构特点、设计原理和制造方法;2.熟悉本指导书附录中关于磨削的知识;3.牢记操作注意事项及操作安全。
叶片五轴联动加工刀位轨迹的生成
叶片五轴联动加工刀位轨迹的生成一、什么是多轴联动数控编程复杂曲面的多轴联动数控编程是涉及众多领域知识的复杂流程,是数字化仿真及优化的过程。
针对大型混流式叶片各曲面的特点,进行合理的刀位轨迹规划和计算,是使所生成的刀位轨迹无干涉、无碰撞、稳定性好、编程效率高的关键。
由于五轴加工的刀具位置和刀具轴线方向是变化的,因此五轴加工的是由工件坐标系中的刀位点位置矢量和刀具轴线方向矢量组成,刀轴可通过前倾角和倾斜角来控制,于是可根据曲面在切削点处的局部坐标计算出刀位矢量和刀轴矢量。
从加工效率、表面质量和切削工艺性能来看,选择沿叶片造型的参数线作为铣削加工的方向分多次粗铣和一次精铣,然后划分加工区域,定义与机床有关的参数,根据以上所选叶片的加工部位、装夹混流式叶片的刀轨生成定位方式、机床、刀具及切削参数和余量分布情况将叶片分为多个组合面分别进行加工。
通过对曲面曲率的分布情况的分析对于不同的区域采用不同的面铣刀。
粗加工给出每次加工的余量,精加工采用同一直径的铣刀,根据粗糙度要求给定残余高度,根据具体情况选择切削类型、切削参数、刀轴方向、进退刀方式等参数。
但是对于像叶片这样的曲率变化很大而又不均匀的雕塑曲面零件,还要根据情况作大量的刀位编辑,并且必须进一步通过切削仿真做干涉和碰撞检查修改和编辑刀轨。
二、叶片五轴联动数控加工仿真数控加工仿真通过软件模拟加工环境、刀具路径与材料切除过程来检验加工程序并对其进行优化。
在计算机上仿真验证多轴联动加工的刀具轨迹,辅助进行加工刀具干涉检查和机床与叶片的碰撞检查,取代试切削或试加工过程,大大降低了制造成本,缩短研制周期,避免加工设备与叶片和夹具等的碰撞,保证加工过程的安全。
加工零件的代码在投入实际的加工之前通常需要进行试切,水轮机叶片是非常复杂的雕塑曲面体,开发利用数控加工仿真技术是其成功采用五轴联动数控加工的关键。
在此,我们首先通过电子商务资料库进行工艺系统分析,明确机床系统型号、机床结构形式和尺寸、机床运动原理和机床坐标系统。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
8.五轴加工的特点 8.五轴加工的特点
(4)有利于制造系统的集成化 出于发展的考虑,现代机械加工部向着加工 中心、FMS方向发展,加工中心能在同一工位 上完成多面加工,保证位置精度且提高加工效 率.国外数控镗铣床和加工中心为了适应多面 体和曲面零件的加工,均采用多轴加工技术, 其中包含有五轴联动功能,因此在加工中心上 扩展五轴联动功能可大大提高加工中心的加工 能力,便于系统的进一步集成化.
20
14. 五坐标联动数控机床的结构形式
(2)五坐标联动双摆头机床的结构形式为:
21
14. 五坐标联动数控机床的结构形式
(3)五坐标联动摆头及转台机床:
22
15. 五坐标联动数控铣床的结构形式
常见五坐标联动数控铣床的结构形式有36种 按其转动坐标和平动坐标的配置,可分为九种类型
23
实验用五轴联动数控机床
16
12. 五坐标联动数控机床的分类
(2)五坐标联动双摆头机床 双摆头机床摆动坐标驱动功率较小,工件装卸方便且坐标转换 关系简单..
17
13. 五坐标联动数控机床的分类
(3)五坐标联动一摆头一转台机床 一摆头一转台式机床性能则介于上述两者之间
18
14. 五坐标联动数控机床 五坐标联动数控机床的坐标轴
27
19.MasterCAM 数控三轴铣削编程及其应用 19.
(1) Paraellel平行铣削,可对空间曲面进行平行等距铣削,其轨迹平行于XY平 面上的直线。 (2) Par.Steep陡斜面铣削,主要对空间曲面进行陡斜面铣削加工。 (3) Radial放射加工,以平面上的某点为圆心,轨迹沿径向以放射状加工。 (4) Project投影加工,将已有轨迹投影到曲面上重新产生新的刀具轨迹,用户可 根据刀具轨迹的实际需要进行优化设计。 (5) Flowline曲面流线,轨迹沿曲面的U/V方向的曲面流线进行加工。 (6) Contour环绕等距,轨迹沿曲面的外形,按环绕轮廓的形式进行XY平面内的 等距加工。 (7) Shallow浅平面加工,用于曲面变化比较平坦的场合。 (8) Pencil笔式清根,针对曲面之间的相交区域进行笔式清根加工。 (9) Scallop等高外形,轨迹沿曲面外形轮廓环绕,按Z轴等高的形式进行曲面加 工。 (10) Restmill残余加工,对上道工序的残余留量进行曲面精加工或半精加工
在五坐标联动数控机床中,常见的坐标是:(A)带动工件进 给的直角坐标X,Y,Z (B)带动工件旋转的回转坐标A、B、C (C)带动刀具进给的直角坐标X’、Y’、Z’;(D)带动刀具旋转 的 摆动坐标A’、B’、C’,
19
14. 五坐标联动数控机床的结构形式
五坐标联动数控机床的结构形式有:24十24十48=96(种) (1) 五坐标联动双转台机床的结构形式为:
25
17.: 数控铣削编程的基本要点
一设计做到:
(1)要先进行总体规划设计,找出产品主要的特征、构造方式、设计基准、 几何关系和约束参数等; (2)要先整体、后局部,当产品的主要特征和信息设计完成后,就应该在 局部的地方进行设计,编辑与修改; (3)利用参数化的思想进行驱动以检查产品设计的正确性; (4)要注意图层、颜色与系统模型树的应用,合理地利用图层功能、颜色 设置可大幅度提高设计效率,将草图、曲面、实体、不同的加工工序用 不同的颜色表示并存储在不同的图层既可方便修改又容易找出设计中的 错误。 二编程简洁 (1)工序的内容比较单一且干涉较少的场合,如孔、下陷、凸台等特征 的加工时,按产品加工的部位编程。 (2)加工工序的内容比较多、干涉区域多、复杂曲面及模具行业中凸、 凹模等场合中对产品加工模型进行整体造型, (3)在对空间曲面进行加工时,曲面造型应该依据产品部位的构造特点 进行
2
2 .实验难点 .实验难点
本实验难点是刀具选择、刀具路径仿真 (防止干涉)及程序后处理。 拟先用工程塑料及尼龙等材料进行初步 加工验证,最后用有色金属(铝合金) 加工实体。
3
3.实验创新点 3.实验创新点
五轴联动数控机床系统是解决叶轮、叶片、船 用螺旋桨、重型发电机转子、汽轮机转子、大 型柴油机曲轴等加工的唯一手段。五轴联动数 控机床系统对一个国家的航空、航天、军事、 科研、精密器械、高精医疗设备等行业,有着 举足轻重的影响力。本实验可使学生学习五轴 联动数控机床的原理及加工方法,提高学生学 习兴趣,拓展学生数控加工技术的实践空间。
双转台固定床身式
2
A
6
B X
24
16. MasterCAM软件简介 MasterCAM软件简介
MasterCAM是美国CNC Software.INC公司所 研制开发的工业界及高校广泛采用的C A D / C A M 系统,它广泛应用于机械模具、汽车、 造船、航空航天等制造领域。它提供的全三 维曲线曲面、实体造型与高效简洁的数控编 程及后置处理功能实现了从产品的几何设计 到加工制造的CAD/CAM一体化,使企业可 以通过提高产品的设计质量、缩短生产周期 而取得明显的经济、战略及社会效益。
12
8.五轴加工的应用范围 五轴加工的应用范围
(a)
(b)
(c)
(d)
(e)
(f)
13
9. “东芝事件”的影响及启示 “东芝事件 东芝事件”
上世纪80年代众所周知 的“东芝事件”,从一 个侧面反映了数控技术 对于国家军事工业制造 水平的巨大影响:前苏 联应用日本东芝公司生 产的五轴联动数控机床, 加工潜艇螺旋桨后,精 度大大提高,潜艇噪声 大大降低,从而导致西 方反潜设施失效,引起 西方国家极大的恐慌。
(2)提高加工效率:在相同的表面质量要求下,即相同的h值 下,五坐标数控加工比三坐标数控加工可以采用大很多的 行距s,因而有更高的加工效率.
10
8.五轴加工的特点 8.五轴加工的特点 (3)扩大工艺范围: 在航空制造部门中有些航空零件, 如航空发动机上的整体叶轮,由于 叶片本身扭曲和各曲面间相互位置 限制,加工时不得不转动刀具轴线, 否则很难甚至无法加工,另外在模 具加工中有时只能用五坐标数控才 能避免刀身与工件的干涉.
4
4.方案一 4.方案一
以家用缝纫机机头中一圆柱凸轮为例,学生可重新观看缝纫机 的结构(在机械零件陈列室),理解圆柱凸轮的作用,并对其 进行测绘,分析其特点,再提出加工问题,学生要认识五轴联 动数控机床,学习有关多轴联动的有关知识, 根据机床有关参数, 设计一圆柱凸轮及工装,在计算机上仿真加工,后处理生成数 控机床代码,在数控实验台上进行验证,将验证后的程序传入 五轴联动机床加工出实物,分析检验并写出实验总结
29
21. 四、五轴联动加工曲面时的关键技术
(1) Drive Surface(加工导动曲面)定义产品上被加工的曲面对象。 (2) Check Surfacd(干涉曲面)用于对空间曲面加工时刀具的干涉面 的定义。 (3) Boundary(轨迹限制区域)以空间的轮廓对曲面加工轨迹进行限 制,使轨迹在限制区域内进行加工,多用于控制刀具的轨迹范围。 (4) Tool Axis Control(刀具轴的矢量控制)弄清四轴五轴加工时的 Control 刀具轴矢量定义,理解刀具轴的矢量变化是四轴五轴加工的基础。 四轴五轴加工的关键技术之一是刀具轴的矢量(刀具轴的轴线矢量) 在空间是否发生变化,而刀具轴的矢量变化是通过摆动工作台或主 轴的摆动来实现的。对于矢量不发生变化的固定轴铣削场合,一 般用三轴铣削即可加工出产品。五轴加工关键就是通过控制刀具轴 矢量在空间位置的不断变化或使刀具轴的矢量与机床原始坐标系构 成空间某个角度,利用铣刀的侧刃或底刃切削加工来完成。 刀具轴的矢量变化控制一般有如图3所示的几种方式。
15
11. 五坐标联动数控
机床的分类
(1)五坐标联动双转台机床: (A)旋转坐标有足够的行程范围,工艺性能好. (B)由于受结构的限制,摆动坐标的刚性较低,成为整个机床刚 性的薄弱环节.而双转台机床,转台的刚性大大高于摆头的刚 性,从而提高了机床总体刚性. (C)便于发展成为加工中心.只需加装独立式刀库及换刀机械手 即可 但双转台机床转台坐标驱动功率较大,坐标转换关系较复杂;
5
5.方案二 5.方案二
以压缩机、膨胀机、推进器等的核心部件叶轮为例,学生可参 观有关实验室,分析研究发动机叶片的形状及结构特点,现场 实际测绘一叶片,依此为参照,用CAD软件重新设计一叶片, 启发学生考虑加工方法及工装,此后引导学生认识五轴联动数 控机床并学习相关知识,学生可进一步学习CAM软件,选择 刀具路径,仿真加工,后处理生成G代码,传入五轴联动数控 机床,加工出成品,并进行分析检验,写出试验总结。
6
6.方案三 6.方案三
锥型螺纹—密封性好,连接力量大.油田钻杆,液化汽瓶连接
7
7.方案四 7.方案四
围棋盒---口小
8
8.五轴加工的特点 8.五轴加工的特点
(1)提高加工质量:端铣刀五坐标数控加工的断面残留高度小于 球头刀三坐标数控加工的断面残留高度.
9
8.五轴加工的特点 8.五轴加工的特点
五轴联动加工技术
机械学院教学实验中心 徐学武 2009 2009.03
1
1 .实验内容 .实验内容
学生在《数控技术》课程学习的基础上,学 习CAD/CA寸,自行设 计零件(如圆柱凸轮、叶片等)并编程,先 在数控实验台上验证无误后,进而再在五轴 联动机床上加工成实物。通过本实验,可使 学生系统掌握复杂零件数字化制造的相关知 识,提高工程实践能力。
28
20. MasterCAM提供的四、五轴联动加工功能
(1) Rotary4ax旋转四轴功能多用于带旋转工作台或配备绕X 、Y 轴 的旋转台的的四轴加工,如MACH1600有绕Z轴旋转的工作台,主 轴可立卧转换,可对外圆上的槽或型腔进行加工。 (2) Curve5ax曲线五轴功能用于对空间的曲面曲线进行五轴曲线加工 (3) Drill5ax五轴钻孔功能用于对空间的孔进行钻孔加工,多用于孔 的位置比较特殊的场合,如圆锥面上的孔或产品上孔位的轴线方向 变化的场合。 (4) Swarf5ax侧刃五轴功能利用铣刀的侧刃对空间的曲面进行加工, 避免球头刀的切削,能大幅度提高曲面粗精加工的效率。 (5) Flow5ax五轴底刃铣削功能利用铣刀的底刃对空间曲面进行加工 ,避免传统球头刀的加工,此时需要对刀轴矢量进行合理的控制设 计。 (6) Msurf5ax五面体加工功能多用于铣削工步内容比较多的多面体加 工,如立卧转换五面体加工中心可一次加工产品上的五个面或内外 腔。
