施工进度计划横道图例题
施工进度计划横道图
工序名称
2015年3月 2015年4月 2015年5月 2015年6月 2015年7月 2015年8月 2015年9月 2015年10月 2015年11月 上劳人数 工期 （工日/天） （天） 10 20 30 10 20 30 10 20 30 10 20 30 10 20 30 10 20 30 10 20 30 10 20 30 10 20
竣工时间为:2015年11月8日（以开工报告为准）
2015年11月 30
施工准备 8 8 2 测量放线 5 230 3 博物馆基础 15 20 4 餐厅基础 12 7 5 餐厅柱、墙、梁、板 15 15 博物馆一、二层砌墙 6 25 35 、柱、梁、板 7 碑廊基础 15 50 8 拆除工程 10 15 9 碑廊柱、梁、板 20 30 10 门厅基础 15 7 11 门厅柱、梁、板 15 15 博物馆、餐厅、碑廊 12 12 60 、门厅瓦屋面 13 抹灰 10 150 14 停车场 7 30 15 地面工程 20 30 16 室外工程 10 30 17 装饰装修工程 10 30 18 局部修补工程、其他 5 7 19 收尾至竣工验收 5 3 20 离场 5 3 注:施工总工期为240天, 开工暂定时间为:2015年3月8日,

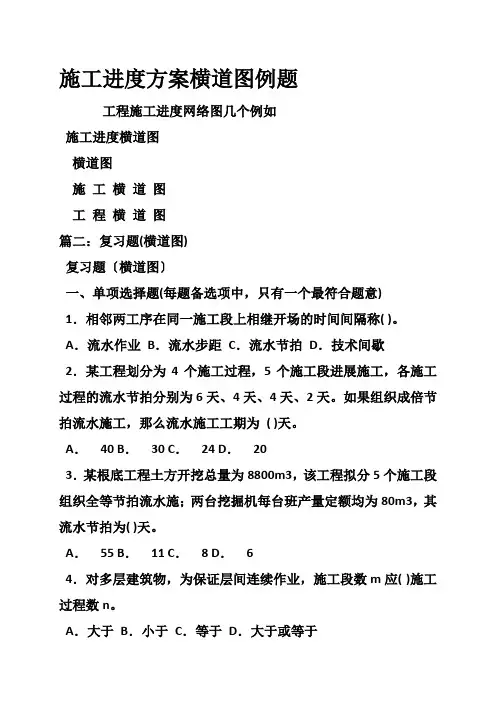

施工进度计划横道图例题
施工进度方案横道图例题工程施工进度网络图几个例如施工进度横道图横道图施工横道图工程横道图篇二：复习题(横道图)复习题〔横道图〕一、单项选择题(每题备选项中，只有一个最符合题意)1．相邻两工序在同一施工段上相继开场的时间间隔称( )。
A．流水作业B．流水步距C．流水节拍D．技术间歇2．某工程划分为4个施工过程，5个施工段进展施工，各施工过程的流水节拍分别为6天、4天、4天、2天。
如果组织成倍节拍流水施工，那么流水施工工期为( )天。
A．40 B．30 C．24 D．203．某根底工程土方开挖总量为8800m3，该工程拟分5个施工段组织全等节拍流水施；两台挖掘机每台班产量定额均为80m3，其流水节拍为( )天。
A．55 B．11 C．8 D． 64．对多层建筑物，为保证层间连续作业，施工段数m应( )施工过程数n。
A．大于B．小于C．等于D．大于或等于5．全等节拍流水施工的特点是( )。
A．各专业队在同一施工段流水节拍固定B．各专业队在施工段可间歇作业C．各专业队在各施工段的流水节拍均相等D．专业队数等于施工段数6．某根底工程有挖土、垫层、混凝土浇筑、回填土4个施工过程，分5个施工段组织流水施工，流水节拍均为3天，且混凝土浇筑2天后才能回填土，该工程的施工工期为( )天。
A．39 B．29 C．26 D．147．多层建筑物在保证层间连续施工的前提下，组织全等节拍流水施工的工期计算式T=(j·m+n-1)·k +∑z1-∑c中的z1为两施工过程( )。
A．一层内的技术组织间歇时间B．在楼层间的技术组织间歇时间C．在一层内的平行搭接时间D．层内和层间技术组织间歇时间之和8．在流水施工方式中，成倍节拍流水施工的特点之一是( )。
A．相邻专业工作队之间的流水步距相等，且等于流水节拍的最大公约数D．相邻专业工作队之间的流水步距相等，且等于流水节拍的最小公倍数C．相邻专业工作队之间的流水步距不相等，但其值之间为倍数关系D．同一施工过程在各施工段的流水节拍不相等，但其值之间为倍数关系9．某工程有前后两道施工工序，在4个施工段组织时间连续的流水施工，流水节拍分别为4天、3天、2天、5天与3天、2天、4天、3天，那么组织时间连续时的流水步距与流水施工工期分别为( )天。
土建进度计划横道图
应用：横道图广泛应用于建筑、工程、制造等领域，用于表示项目进度和 任务安排。
适用范围
适用于项目进度计划编制 适用于项目进度监控和调整 适用于项目进度报告和总结 适用于项目进度分析和优化
编制方法
确定时间节点：确定每个任 务和活动的开始和结束时间
确定项目任务：明确项目需 要完成的任务和活动
感谢观看
汇报人：XXX
确定施工时间：根据施工项目的特点和 需求，确定每个施工阶段的施工时间， 如基础施工需要3个月，主体施工需要6 个月等。
确定工作持续时间
确定每个工作的开始和结 束时间
计算每个工作的持续时间
确定关键路径和关键工作
调整工作持续时间以优化 进度计划
绘制横道图
确定项目名称和工期
列出所有任务和活动
确定每个任务的开始和结 束时间
添加标题
进度计划：横道图 展示了各阶段的施 工进度，包括基础 工程、主体结构、 装修工程等
添加标题
应用效果：横道图 清晰展示了工程进 度，便于项目管理 和协调，提高了施 工效率和质量。
案例三：某桥梁工程进度计划横道图
添加标题
项目名称：某桥梁 工程
添加标题
建设单位：某建设 公司
添加标题
设计单位：某设计 院
不能反映资源分配情况
不能反映进度偏差和调整情况
改进方向
增加时间维度：横道图可以增加时间维度，以更好地展示项目的进度和完成情况。 引入网络计划技术：横道图可以引入网络计划技术，以提高项目的计划和执行效率。 增加资源分配：横道图可以增加资源分配，以更好地展示项目的资源需求和分配情况。 引入风险管理：横道图可以引入风险管理，以提高项目的风险识别和应对能力。

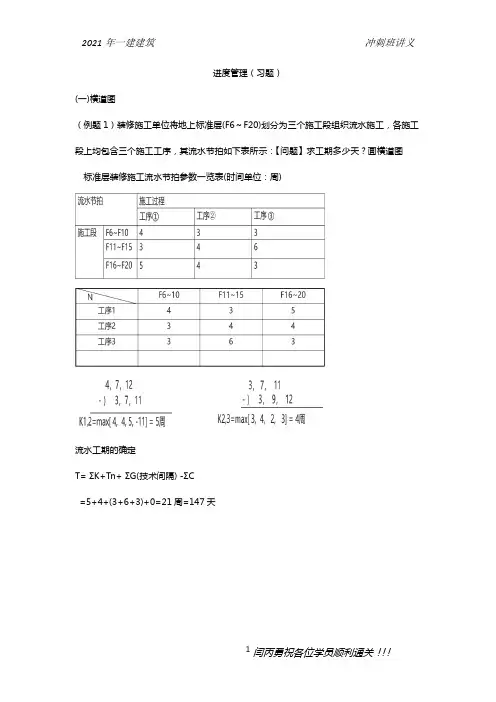

进度管理习题
进度管理（习题）(一)横道图（例题1）装修施工单位将地上标准层(F6～F20)划分为三个施工段组织流水施工，各施工段上均包含三个施工工序，其流水节拍如下表所示：【问题】求工期多少天？画横道图标准层装修施工流水节拍参数一览表(时间单位：周)流水工期的确定T= ΣK+Tn+ ΣG(技术间隔) -ΣC=5+4+(3+6+3)+0=21周=147天（例题2）某拟建工程由甲、乙、丙三个施工过程组成；该工程共划分成四个施工流水段，每个施工过程在各个施工流水段上的流水节拍如下表所示。
按相关规范规定，施工过程乙完成后其相应施工段至少要养护2d，才能进入下道工序。
为了尽早完工，经过技术攻关，实现了施工过程乙在施工过程甲完成之前1d 提前插入施工。
【问题】求各施工过程之间的流水步距：答：K 甲乙：甲 2 6 9 11乙-）3 5 8 112 3 4 3 -11K 甲乙＝max[2，3，4，3，-11]d＝4d。
K 乙丙：乙3 5 8 11丙-）4 6 7 103 1 24 -10K 乙丙＝max[3，1，2，4，-10]d＝4d。
流水施工的计划工期＝4d+4d+10d+2d-1d＝19d。
（例题3）为了缩短工期，施工总承包单位将原施工方案中H工作的异节奏流水施工调整为成倍节拍流水施工。
原施工方案中H工作异节奏流水施工横道图如图1-2所示（时单位：月）【问题】事件三中，流水施工调整后，H工作相邻工序的流水步距为多少个月?工期可缩短多少个月?按照图1-2格式绘制出调整后H工作的施工横道图。
答：由题意可知，H工作宜组织加快成倍节拍专业流水。
流水步距：K=Min(2，1，2)=1月确定专业队数：b1=2/1=2b2=1/1=1b3=2/1=2n总=2+1+2=5T= (n总-1)K＋mK =(m＋n总-1)K=（3+5-1）*1=7月(例题4) 某新建住宅楼，框剪结构，地下1层，地上16层，建筑面积1.9万平方米，M公司总承包施工。
施工进度计划横道图实例(模板)
地勘单位招标 地勘工程 降水招标 监理公司招标 降水方案审核 降水工程 土石方工程招标 施工总包单位招标 土石方开挖
31 水电安装工程（含预埋、临时、正式） 635 32 消防安装工程 33 总平给排水工程 34 总平道路及附属工程 35 总平绿化景观工程 36 总平电气及照明工程 37 分户验收 38 收尾及竣工验收 420 45 50 程施工 11 软弱地基加固处理 12 垫层施工 13 筏板基础施工 14 地下室墙柱施工 15 地下室梁及顶板施工 16 地下室防水工程 17 地下室土方回填 18 主体施工 19 主体框架填充墙及构造柱施工 20 屋面工程施工 21 外墙脚手架（随主体施工进行） 22 外墙保温工程 23 外墙抹灰工程 24 室内装饰工程 25 楼地面工程 26 屋面及厨卫防水工程 27 门窗工程 28 外墙装饰工程（面砖及乳胶漆） 29 外架拆除 30 电梯设备安装
工程总体进度计划横道图
序 号 1 2 3 4 5 6 7 8 9 工作内容 持续 天数 20 30 30 30 5 415 30 60 45 55 15 15 20 20 20 45 20 290 150 30 255 60 80 150 130 80 95 90 20 90 10 20 30 40 50 60 70 80 90 100 110 120 130 140 150 160 170 180 190 200 210 220 230 240 250 260 270 280 290 300 310 320 330 340 350 360 370 380 390 400 410 420 430 440 450 460 470 480 490 500 510 520 530 540 550 560 570 580 590 600 610 620 630 640 650 660 670 680 690 700 710 720 730 740 750 5 10 15 20 25 30 5 10 15 20 25 31 5 10 15 20 25 30 5 10 15 20 25 31 5 10 15 20 25 30 5 10 15 20 25 31 5 10 15 20 25 30 5 10 15 20 25 31 5 10 15 20 25 31 5 10 15 20 25 30 5 10 15 20 25 31 5 10 15 20 25 30 5 10 15 20 25 31 5 10 15 20 25 31 5 10 15 20 25 30 5 10 15 20 25 31 5 10 15 20 25 30 5 10 15 20 25 31 5 10 15 20 25 30
施工进度计划横道图
5C30钢筋混凝土承台m3310.56C40钢筋混凝土盖梁m3209.57C30钢筋混凝土台帽m366.78C40钢筋混凝土墩柱m385.099C25片石混凝土台身m31488.5610C25片石混凝土基础m3905.1611C50主梁板钢筋砼m32680.612C30混凝土防撞护栏m353.7614C40混凝土抗震挡块、垫石、楔块m3 4.815铺装层m2360016C30混凝土桥头搭板m384.1617C20砼搭板垫层m315.218搭板水泥稳定碎石基层 20cm m2280.5519防撞栏杆m 64020盆式橡胶支座个2021桥面伸缩装置80型m 4822仿青条石饰面m2423.224预制砼后张法预应力钢绞线t 106.516（三） K25+640跨线桥1挖基坑土方m36362桥台回填砂卵石m3302.963人工挖孔桩Φ1800m 206C30预制混凝土人行道板m39.037C40混凝土墩柱m314.728人行道块料铺设m21179人行道栏杆m 5010C30混凝土台帽m325.211C25片石混凝土台身m3612.4812C25片石混凝土基础m3368.2213C15砼垫层m321.2514C40主梁板砼m3275.4115C30混凝土防撞护栏m319.2216C50钢纤维混凝土m3 1.5817C40混凝土垫石、楔块m30.5518C30混凝土防震挡块m311.4219铺装层m228020C30混凝土桥头搭板m325.221C20搭板砼垫层m3 5.0422搭板水泥稳定碎石基层 20cm m28423防撞栏杆m 10024盆式橡胶支座个625桥面伸缩装置40型m 2026级配碎石反滤层m379.5627仿青条石饰面m2207.48洛阳路桥建设集团公司绵阳市二环路十五合同段项目部 工程部制。
完整版)施工总进度计划横道图
完整版)施工总进度计划横道图施工总进度横道图分部序号工程工作内容时间（天） 2014年进度计划 7月份 8月份7 1213 1430 持续土方开挖（桩头处理）50 1714桩基检测40地基验槽1砂石褥垫层2C15垫层基础SBS防水防水保护层 5月份 xxxxxxxx 57 15筏板施工 6月份 xxxxxxxx 70 15夏季麦芒季节，进行地下室施工（2层）。
分部序号工程工作内容时间（天） 2014年进度计划 9月份 10月份1 1F墙、柱绑扎4 11F模板安装 51F砼浇筑 42F墙、柱绑扎 12F模板安装 52F砼浇筑 4DWQ防水施工 3DWQ土回填 1地下车库施工（主体） 2月份 26 砌体工程（构造柱） 3月份 20 31 拉拔实验 4月份 15 10抹灰工程（内、外） 5月份 28卫生间防水施工 6月份 xxxxxxxx 30 门窗工程 7月份 31 31安装工程（预埋） 66照明、动力、弱电穿线 1人防门安装 9楼梯扶手安装 30外墙饰面砖 99公共部分批白 60公共部分贴砖 30进行车库顶板防水施工、地下车库顶板回填、给、雨、污水管道等其它零星附属工作。
分部序号工程工作内容时间（天） 2015年进度计划 8月份 9月份车库顶板防水施工 15 xxxxxxxx0车库顶板挤塑板 25地下车库顶板回填 31给、雨、污水管道 21其它零星附属 0小区绿化 8政府部门放假 0竣工验收 0注：A1、A3、A4、A5同时开工。
A1地块2栋一栋楼占地面约为681.81㎡，按桩间距1.1米计算，2栋楼约1136根桩（电梯基坑处加密），桩基需要2台，一台桩基24小时也就是80根左右，2台桩基需要15天。
A3地块1栋一栋楼占地面约为858.58㎡，按桩间距1.1米计算，约715根桩电梯基坑处加密，桩基需要10天。
A4地块9栋，因9栋楼面积不规则大小不一，一栋楼平均占地面约为根左右，1台桩基需要10天。
道路施工进度计划横道图
25
14 人行道整形及道板铺装
31
15 绿化工程
31
16 道路照明安装工程
21
17 场地清理及竣工验收
5
说明：1、总工期约240日历天。 2、本工程计划于2017年6月16日开工，具体开工时间以开工令为准。 3、计划KO+988.227-K1+366.564段和K1+366.564-K1+773.64段同时开工，交叉流水作业。 4、计划于2017年12月31日完成沥青砼路面工程，2018年2月10日全面完工。
1 施工准备
7
2 清表及清淤路基处理
15
3 路基挖方
62
4 路基填方
92
5 排水工程沟槽开挖
62
6 排水管道铺设及井室施工
65
7 排水工程回填及试水
61
8 路床整形及土工布铺设
31
9 水泥稳定基层施工
31
10 安砌锁边石及侧平石
20
11 沥青砼路面工程施工
41
12 浆砌片石护坡及排水沟施工
31
13 人字形护坡及喷播植草等
编制时期：2017年6月
2018年
1月
2月
31 5 10
制时期：2017年6月XXX道路工程二来自段施工进度计划横道图序号
分部分项工程名称
2017年
2018年
工期 （天）
6月
7月
8月
9月
10月
11月
12月
1月
20 25 30 5 10 15 20 25 31 5 10 15 20 25 31 5 10 15 20 25 30 5 10 15 20 25 31 5 10 15 20 25 30 5 10 15 20 25 31 5 10 15 20 25
施工进度计划 横道图
裴庄圆明保障房小区总施工进度计划
总工期：240天注：1、进度计划是以该小区总体工程为依据，编制主要分部工程进度计划，2017年11月20日开工至2018年11月15日竣工；
2、该工程共计十一栋楼，15#-21#为砖混，22#一、二层框架，以上砖混，23#为框架，24#、25#一层框架，以上砖混，建筑面积42000㎡；
3、2017年11月20日开工，基础井桩计划完成22#-25#，以2018年为主，5月1日前必须完成±0.000以下工程；
4、门窗工程，水、电、暖安装工程不占用有效天数，装饰装修和楼地面工程内分项工程施工可穿插调整施工；
5、本工程是以总进度计划控制，各标段依据所属承担的工程制定详细进度计划。
施工进度计划横道图例题
施工进度计划横道图例题工程施工进度网络图几个示例施工进度横道图横道图施工横道图工程横道图篇二:复习题(横道图)复习题(横道图)一、单项选择题(每题备选项中，只有一个最符合题意)1(相邻两工序在同一施工段上相继开始的时间间隔称( )。
A(流水作业 B(流水步距 C(流水节拍 D(技术间歇2(某工程划分为4个施工过程，5个施工段进行施工，各施工过程的流水节拍分别为6天、4天、4天、2天。
如果组织成倍节拍流水施工，则流水施工工期为( )天。
A( 40 B( 30 C( 24 D( 203(某基础工程土方开挖总量为8800m3，该工程拟分5个施工段组织全等节拍流水施;两台挖掘机每台班产量定额均为80m3，其流水节拍为( )天。
A( 55 B( 11 C( 8 D( 64(对多层建筑物，为保证层间连续作业，施工段数m应( )施工过程数n。
A(大于 B(小于 C(等于 D(大于或等于5(全等节拍流水施工的特点是( )。
A(各专业队在同一施工段流水节拍固定B(各专业队在施工段可间歇作业C(各专业队在各施工段的流水节拍均相等D(专业队数等于施工段数6(某基础工程有挖土、垫层、混凝土浇筑、回填土4个施工过程，分5个施工段组织流水施工，流水节拍均为3天，且混凝土浇筑2天后才能回填土，该工程的施工工期为( )天。
A( 39 B( 29 C( 26 D( 147(多层建筑物在保证层间连续施工的前提下，组织全等节拍流水施工的工期计算式T=(j?m+n-1)?k +?z1-?c中的z1为两施工过程( )。
A(一层内的技术组织间歇时间 B(在楼层间的技术组织间歇时间C(在一层内的平行搭接时间D(层内和层间技术组织间歇时间之和8(在流水施工方式中，成倍节拍流水施工的特点之一是( )。
A(相邻专业工作队之间的流水步距相等，且等于流水节拍的最大公约数D(相邻专业工作队之间的流水步距相等，且等于流水节拍的最小公倍数C(相邻专业工作队之间的流水步距不相等，但其值之间为倍数关系D(同一施工过程在各施工段的流水节拍不相等，但其值之间为倍数关系9(某工程有前后两道施工工序，在4个施工段组织时间连续的流水施工，流水节拍分别为4天、3天、2天、5天与3天、2天、4天、3天，则组织时间连续时的流水步距与流水施工工期分别为( )天。
施工进度计划横道图(32层 工期500天)
结构验收
10 内墙抹灰 11 零星工程 12 墙体保温 13 门窗工程 14 外墙装修 15 电气系统预留预埋 16 给排水系统预留预埋 17 电气系统安装 18 给排水系统安装 19 外脚手架安装、拆除 20 零星工程 21 收尾 22 竣工验收
竣工验收 编制日期：2012年10月21日
23 总工期 500 2012年8月1日-2013年12月21日 施工单位：广州市第一市政工程有限公司，施工说明：本进度未考虑天气及其它因素的影响,如有发生工期相应顺延。 劳动计划：钢筋工26人、木工42人、砼工16人、脚手架工6人、水电工5人、瓦工20人、抹灰工40人、辅工10人、项目管理人员6人。 编制人：刘晚生
270 2012年8月20日-2013年5月20日 270 2012年8月20日-2013年5月20 120 2013年6月15日-10月15日 120 2013年6月15日-10月15日
2012年8月20日-2013年10月20
420 日 30 10 10
2013年11月1日-11月30日 2013年12月1日-12月10日 2013年12月11日-12月21日
广源壹号（32层+1层）施工进度计划横道图（工期500天）
项目
序号 1 2 3 4 5 6 7 8 9 地下室结构 转换层 2层-5层结构 7层-12层结构 14层-19层结构 20层-25层结构 26层-32层结构 墙体砌筑及二次结构 结构验收
工期 （天）
施工工作施工时间
(完整版)施工总进度计划横道图
(完整版)施工总进度计划横道图一、项目概述本施工总进度计划横道图旨在为某工程项目提供一份全面、系统的施工进度安排。
该工程项目的范围包括主体结构、机电安装、装饰装修等各个阶段，涉及多个施工班组及专业分包商的协同作业。
为确保工程按期、保质完成，特制定本横道图，以明确各施工阶段的起止时间、关键节点及相互之间的逻辑关系。
二、编制依据1. 工程合同文件：包括工程承包合同、施工图纸、设计文件、技术规范等。
2. 工程现场踏勘报告：对施工现场的实际情况进行详细描述，为施工进度安排提供依据。
3. 施工组织设计：明确施工工艺、施工方法、施工顺序等。
4. 相关法律法规及行业标准：确保施工进度安排符合国家及行业标准。
三、施工进度安排1. 主体结构施工阶段：包括基础、主体结构、屋面等部分，起止时间为第1个月至第6个月。
2. 机电安装阶段：包括给排水、电气、暖通、消防等系统，起止时间为第5个月至第10个月。
3. 装饰装修阶段：包括内外墙涂料、地面铺装、门窗安装等，起止时间为第8个月至第12个月。
4. 竣工验收阶段：包括工程自检、监理验收、竣工验收等，起止时间为第12个月至第13个月。
四、关键节点1. 基础施工完成：第1个月。
2. 主体结构封顶：第4个月。
3. 机电安装完成：第10个月。
4. 装饰装修完成：第12个月。
5. 竣工验收合格：第13个月。
五、逻辑关系1. 主体结构施工完成后，方可进行机电安装。
2. 机电安装施工过程中，应与装饰装修施工同步进行，以确保工程进度。
3. 各施工班组及专业分包商应按照施工进度计划进行作业，确保工程按期完成。
六、注意事项1. 施工进度计划应根据现场实际情况进行调整，确保工程进度不受影响。
2. 各施工班组及专业分包商应加强沟通协调，确保施工进度顺利进行。
3. 工程项目负责人应定期对施工进度进行检查，发现问题及时解决。
七、资源分配与调配为确保施工进度计划的顺利实施，需要对各项资源进行合理分配与调配。
依次施工横道图例题
依次施工横道图例题
例题1：施工进度计划的编制方法有多种，其中（）是一种最简单并运用最广泛的传统的进度计划方法。
A．横道图
B．双代号网络计划
C．单代号网络计划
D．双代号时标网络计划
【正确答案】A
【答案解析】相对于横道图而言，双代号网络计划、单代号网络计划、双代号时标网络计划要复杂的多，故选A．参见教材P114.
例题2：在各种计划方法中，（）的工作进度线与时间坐标相对应。
A．形象进度计划
B．横道图计划
C．双代号网络计划
D．单代号搭接网络计划
E．双代号时标网络计划
【正确答案】BE
【答案解析】通常横道图的表头为工作及其简要说明，项目进展表示在时间上。
双代号时标网络计划是以时间坐标为尺度编制的网络计划。
A为干扰项；双代号网络图是以箭线及其两端节点的编号表示工作的网络图，并没有与时间坐标对应；同样单代号搭接网络计划也不采用时间坐标绘制。
列举施工项目进度计划的表示方法
列举施工项目进度计划的表示方法施工项目进度计划有几种超有趣的表示方法呢 。
一、横道图法。
横道图就像一个长长的表格，横的方向是时间，纵的方向是施工的各项任务。
每一项任务呢，就用一个横道来表示，横道的长度就代表这个任务持续的时间。
就好像是给每个施工任务都安排了一个专属的小跑道，你能很直观地看到哪个任务先开始，哪个任务后开始，哪个任务持续的时间长，哪个短。
比如说盖房子，打地基的横道可能长一点，因为它需要不少时间，而安装窗户这个任务的横道可能就短一些。
这个横道图呀，简单明了，不管是施工人员还是甲方爸爸，一眼就能看明白工程的大概进度情况。
不过呢，它也有小缺点，要是任务之间的关系比较复杂，就有点不好表示了。
二、网络图法。
网络图就像是一张大网，把各个施工任务都联系起来了。
这里面有节点和箭线，节点就像是一个个小车站，箭线呢就是连接车站的道路，表示任务的先后顺序。
这种图能清楚地显示出各项任务之间的逻辑关系，哪些任务必须在前一个完成之后才能开始，哪些任务可以同时进行。
就像盖大楼的时候，砌墙和安装水电，可能有些部分的水电安装要在砌墙之后，但是有些部分又可以同时进行，网络图就能很好地体现这种复杂的关系。
而且还能通过计算找出关键线路，也就是那些会影响整个项目工期的任务线路。
这就像是在大网里找到最关键的几根线，抓住了这些，就抓住了项目进度的关键。
不过呢，网络图看起来就没有横道图那么直观啦，需要学习一下相关知识才能看得懂。
三、里程碑图法。
里程碑图就像是在施工项目的道路上设置的一个个小目标。
它只列出了一些关键的事件或者阶段，比如说基础工程完成、主体结构封顶、竣工验收这些重要的时刻。
每个里程碑就像是一个小旗帜，告诉大家项目到这个阶段啦，是一种很简洁的表示进度的方法。
对于那些只关心项目关键节点的人来说，这个图特别合适。
就像我们爬山，里程碑就是那些山顶的亭子，到了亭子就知道自己走了多远，离最终的山顶还有多远啦。
施工进度计划(横道图)
新沂市中医医院迁建新院工程10月份施工进度计划编制人：赖培卿编制日期： 2016年9月25日审核人：陈李审核日期：2016年9月25日新沂市中医医院迁建新院工程项目部2016年9月25日目录第一章工程形象进度 (2)1、工程形象进度 (2)2、工程完成情况分析 (2)第二章本月施工进度计划 (2)第三章安全文明保证措施 (2)一、工程资料 (2)二、施工现场 (2)第四章资源保障措施 (3)1、人员投入计划 (3)2、机械投入计划 (3)第一章工程形象进度1、工程形象进度9月份完成工程形象进度：病房楼除了东西两侧的阳台边南立面外保温完成，裙楼后置埋件位置外保温同外装修同步。
裙楼三层、四层窗边内侧抹灰。
2、工程完成情况分析9月份计划:主楼、裙楼南立面保温板粘贴完成，板缝保温砂浆处理完成,锚固钉安装完成，挂网抹面完成。
实际完成情况：病房楼南立面除了东西两侧的阳台边外保温完成，裙楼南立面未施工，因外装修未施工.裙楼三层、四层窗边内侧抹灰。
裙楼南立面因外装修单位施工未移交我方保温工作面施工。
本月基本按计划完成。
第二章本月施工进度计划详见10月份施工进度计划表第三章安全文明保证措施一、工程资料1、已建立项目部的质量管理机构,制定了质量管理责任书,项目经理与证照上的名字一致,项目经理已取得企业法人下达的项目管理目标责任书，管理人员基本齐全，各专业工种人员有上岗证.2、技术交底、质量检查：各分部、分项工程已进行了施工技术交底,在施工过程中有按要求对分项工程进行检查，有相关的记录。
3、已收集进场的原材料的质量证明文件和进场验收记录；混凝土、钢筋原材等送检记录基本齐全,并与监理见证取样相符.4、混凝土施工有记录，有对检验批、分项、分部进行划分.5、各验收记录基本齐全，结论明确，签字手续基本齐全。
二、施工现场1、管理制度、组织机构、责任牌、五牌二图上墙。
2、现场已设置茶水亭及吸烟区,施工中产生的垃圾及时工完场清.3、正大门搭设安全通道.4、施工升降机临时防护棚搭设，进料平台安全防护门安装。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
施工进度计划横道图例题工程施工进度网络图几个示例施工进度横道图横道图施工横道图工程横道图篇二：复习题(横道图)复习题(横道图)一、单项选择题( 每题备选项中，只有一个最符合题意) 1．相邻两工序在同一施工段上相继开始的时间间隔称( )。
A．流水作业B．流水步距C．流水节拍D．技术间歇2．某工程划分为4 个施工过程，5 个施工段进行施工，各施工过程的流水节拍分别为6 天、4 天、4 天、2 天。
如果组织成倍节拍流水施工，则流水施工工期为( )天。
A．40 B．30 C．24 D．203．某基础工程土方开挖总量为8800m3 ，该工程拟分5 个施工段组织全等节拍流水施；两台挖掘机每台班产量定额均为80m3 ，其流水节拍为( )天。
A．55 B．11 C．8 D．6 4．对多层建筑物，为保证层间连续作业，施工段数m 应( )施工过程数n。
A．大于B．小于C．等于D．大于或等于5．全等节拍流水施工的特点是( )。
A．各专业队在同一施工段流水节拍固定B．各专业队在施工段可间歇作业C．各专业队在各施工段的流水节拍均相等D．专业队数等于施工段数6．某基础工程有挖土、垫层、混凝土浇筑、回填土4 个施工过程，分5 个施工段组织流水施工，流水节拍均为 3 天，且混凝土浇筑2 天后才能回填土，该工程的施工工期为( )天。
A．39 B．29 C．26 D．14 7．多层建筑物在保证层间连续施工的前提下，组织全等节拍流水施工的工期计算式T=(j· m+n-1) · k +∑z1-∑c中的z1为两施工过程( )。
A．一层内的技术组织间歇时间B．在楼层间的技术组织间歇时间C．在一层内的平行搭接时间D．层内和层间技术组织间歇时间之和8．在流水施工方式中，成倍节拍流水施工的特点之一是( )。
A．相邻专业工作队之间的流水步距相等，且等于流水节拍的最大公约数D．相邻专业工作队之间的流水步距相等，且等于流水节拍的最小公倍数C．相邻专业工作队之间的流水步距不相等，但其值之间为倍数关系D．同一施工过程在各施工段的流水节拍不相等，但其值之间为倍数关系9．某工程有前后两道施工工序，在 4 个施工段组织时间连续的流水施工，流水节拍分别为4 天、3 天、2 天、5 天与3 天、2 天、4 天、3 天，则组织时间连续时的流水步距与流水施工工期分别为( ) 天。
A．5和17 B．5和19 C．4和16 D．4和26二、多项选择题(每题备选项中，至少有2 个符合题意，多选、错选不得分)1．无论是否应用流水作业原理，工程进展状况均可用( )等表示方法。
A．横道图D．网络图C．系统图D．结构图E．流程图2．流水施工是一种科学合理、经济效果明显的作业方式，其特点为( )。
A．工期比较合理B．提高劳动生产率C．保证工程质量D．降低工程成本E．施工现场的组织及管理比较复杂3．组织产品生产的方式较多，归纳起来有( )等基本方式。
A．全等节拍流水B．分别流水C．流水作业D．平行作业E．依次作业4．表达流水施工的时间参数有( )。
A．流水强度B．流水节拍C．流水段D．流水步距E．流水施工工期5．划分施工段，通常应遵循( )等基本原则。
A．各施工段上的工程量大致相等D．能充分发挥主导机械的效率C．对于多层建筑物，施工段数应小于施工过程数D．保证结构整体性E．对于多层建筑物，施工段数应不小于施工过程数6．组织流水作业的基本方式有( )。
A．全等节拍流水B．分别流水巳成倍节拍流水D．平行作业E．依次作业7．流水施工工期T=(j· m+n-1) · k +∑z1-∑c计算式，适用于( ) A．单层建筑物全等节拍流水B．多层建筑物全等节拍流水，无技术间歇C．分别流水D．有技术间歇和平行搭接的流水作业E．多层建筑物全等节拍流水，且有技术间歇三、计算题1．某屋面工程有三道工序：保温层→找平层→卷材层，分三段进行流水施工，流水节拍均为2 天，且找平层需两天干燥后才能在其上铺卷材层。
试绘制该工程流水施工横道图进度计划。
2．某两层主体结构工程有支模板→绑扎钢筋→浇混凝土三个施工过程，组织流水作业，已知流水节拍均为2 天，混凝土养护需要2 天，试绘制其流水施工横道图计划表。
3．某两层建筑物有A→B→C 三道工序，组织流水施工，施工过程A 与B之间技术间歇2 天，施工过程C与A 之间技术间歇1 天，流水节拍均为1 天，试绘制其流水施工横道图计划。
4．某工程包括三幢结构相同的单层砖混住宅楼，以每幢住宅楼为一个施工段组织流水作业。
已知± 0.00m 以下部分有挖土、垫层、基础混凝土、回填土四个施工过程，组织全等节拍流水施工，流水节拍为2 周；± 0.00m 以上部分按主体结构、装修、室外工程组织成倍节拍流水施工，流水节拍分别为4周、4周、2 周。
不考虑间歇时间，试绘制其横道图施工进度计划。
5．某二层砖混结构工程，有砌墙→安预制梁→现浇板三道工序，流水节拍分别为4天、2天、2 天，现浇板需养护2天。
试组织成倍节拍流水施工。
6．某工程有挖土→铺管子→回填土三道工序，分三个施工段组织流水施工，试分别绘制其时间连续和空间连续的横道图进度计划。
已知各工序在各施工段上的作业持续时间如下表所示。
表各工序作业持续时间表篇三：流水施工例题流水施工习题一、单项选择题1、在时间坐标中用横的线段表示各施工过程的开始、结束及延续时间，同时反映各施工过程相互关系的指示图表称为（B ）。
A 斜道图B 横道图C 网络图D 施工平面图2、组织施工几种方式中，施工工期最短，一次性投入的资源量最集中的方式是（B ）。
A 流水施工B 平行施工C 依次施工D 搭接施工3、采用（A ）组织方式，施工现场的组织管理简单，日资源用量少，工期长。
A 依次施工B 平行施工C 流水施工D 搭接施工4、建设工程组织流水施工时，其特点之一是（ C ）。
A.同一时间段只能有一个专业队投入流水施工B.由一个专业队在各施工段上依次施工C.各专业队按施工顺序应连续、均衡地组织施工D.施工现场的组织管理简单，工期最短5、（C ）数值大小，可以反映流水速度快慢、资源供应量大小。
A. 流水步距B. 组织间歇C.流水节拍D.平行搭接时间6、下列流水参数中属于空间参数的是（ D ）。
A 流水节拍B 流水步距C 施工过程数D 流水段数7、在组织流水施工时，用以表达流水施工在施工工艺上开展顺序及其特征的参数，称为（A ）。
A 工艺参数B 空间参数C 时间参数D 组织参数8、（A ）一般指的是在组织拟建工程流水施工时，其整个建造过程可分解的几个施工步骤。
A 工艺参数B 空间参数C 时间参数D 组织参数9、确定某一施工过程所需安排的施工班组人数时，考虑“最小工作面”是为了（D ）。
A 确定最低限度人数B 确定最高限度人数C 确定最可能人数D 确定最合理人数10、相邻两个施工班组投入施工的时间间隔称为（ B ）。
A 流水节拍B 流水步距C 施工过程数D 流水段数11、（A ）是指从事某个专业的施工班组在某一施工段上完成任务所需的时间。
A 流水节拍B 流水步距C 施工过程数D 流水段数12、当各施工过程的持续时间保持不变时，则增加施工段数，工期将（B ）。
A 不变B 变长C 缩短D 无法确定13、同一施工过程的流水节拍相等，不同施工过程的流水节拍不尽相等，但它们之间有整数倍关系，则一般可采用的流水组织方式为（A ）。
A 有节奏流水B 等节奏流水C 无节奏流水D 非节奏流水14. 关于有节奏流水，下列论述中（ B ）是错误的。
A. 同一施工过程在各施工段上的流水节拍相等B.不同施工过程间的流水节拍也相等C.流水步距为最小节拍的整数倍数 D.流水步距为常数15. 在无节奏流水施工中，通常计算流水步距的方法是（ A ）。
A.累加数列错位相减取大差法 B.累加数列错位相加取小和法 C.累加数列对应相减取大差法D.累加数列对应相减取小差法16、工程分为A、B、C 三个施工过程，每个施工过程分五个施工段，它们的流水节拍分别为tA=2 天、tB=6 天、tC=4 天，且某些施工过程可安排若干个班组施工，则该工程可组织 ( B )。
A 等节奏流水施工B 有节奏流水施工C 无节奏流水施工D 非节奏流水施工17、某分部工程划分为4 个施工过程，5 个施工段进行施工，流水节拍均为4 天，组织有节奏流水施工，则流水施工的工期为( C )天A 40B 30C 32D 3618. 已知施工过程数为5，流水节拍为4 天，施工段为4，无技术间歇和组织间歇，组织有节奏流水施工，其工期为( A )。
A.32 天B.36 天C.40 天D.35 天19. 已知甲、乙两施工过程，施工段数为4，甲的流水节拍分别为2 天、4 天、3 天、2 天；乙的流水节拍为3 天、3 天、2 天、2 天，组织流水施工，甲、乙两施工过程的流水步距为( D )。
A.2 天B.1 天C.4 天D.3 天20 已知有三个施工过程，流水节拍分别为4 天，2 天，6 天，则组织有节奏流水，流水步距为( B )天。
A.4 B.2 C.1 D.621. 知某工程有三个施工过程，三个施工段，流水节拍为 2 天，组织有节奏流水，其工期为( B )天。
A.12B.10C.14D.822. 某工程划分4 个施工过程，在5 个施工段上组织有节奏流水施工，流水节拍为3 天，要求第三道工序与第四道工序间技术间歇2 天，该工程的流水施工工期为( C )天。
A.39B.29C.26D.1423. 某工程砼浇筑所需劳动量为1200 工日，可分为劳动量相等的三个施工段组织流水施工，每天采用二班制，每班安排工人数为40，其流水节拍为( D )天。
A.15B.10C.8D.5 24.某工程有两个施工过程，在4 个施工段上组织流水施工，其流水节拍分别为4、3、2、5 和3、2、4、3，则流水施工工期为( A )天。
A.17B.19C.16D.2625.已知甲、乙、丙三个施工过程，其流水节拍分别为：甲：2、4、3、2；乙：3、3、2、2；丙：4、2、3、2；单位为天，组织无窝工现象的无节奏流水施工，其工期为( D )天。
A.16B.15C.13D.17二、多项选择题1. 流水施工用横道图和斜道图两种表达方式，可以清楚地表达该工程( ABCE )。
A. 各施工过程的开始时间B. 各施工过程的结束时间C. 各施工过程的延续时间D. 各施工过程投入的劳动力E 各施工过程之间的相互关系2、组织施工的基本方式有( ABD )。
A 依次施工B 平行施工C 混合施工D 流水施工3. 建设工程通常采用不同的施工组织方式，其中有利于合理利用工作面的施工组织方式是（BC ）。
A.依次施工B.平行施工C.流水施工D 混合施工4、有节奏流水施工的主要特点有（ ABDE ）。
