箱变及高压柜技术要求
250KVA箱式变电站技术要求
250KVA箱式变电站技术要求1、通用要求箱式变电站由高压开关柜、低压配电柜、配电变压器及外壳四部分组成，箱变一体化结构。
1.1箱变高压开关柜采用XGN型开关柜，配置带电指示装置，变压器选用油浸式铜芯变压器。
1.2低压主进开关选用智能型框架断路器，控制器需具备三段保护功能；其他低压出线均选用塑壳断路器。
高、低压进出线均采用电缆进出线。
框架断路器需具备抽出功能，电动操作。
1.3箱变具有可靠有效的散热系统，满足箱变的整体需求。
具体设计由投标厂家根据使用需求配置确定。
1.4箱变使用环境要求工作环境温度：-20℃～+50℃；相对湿度：5%～95%；海拔高度：≤1000m；安装地点：户外；抗震能力：地面水平加速度0.3g；地面垂直加速度 0.15g；1.5供货数量一台2、高压开关柜要求2.1进线柜及出线柜开关符合当地供电部门要求。
2.2开关设备其额定参数、技术要求符合GB3906 《3～35KV交流金属封闭开关设备》、IEC298的规定。
2.3柜体的所有材料都是按终身使用来设计，能抵抗各种侵蚀和老化。
2.4高压柜铭牌标识清晰。
内部安装的高压电器组件均具有耐久而清晰的铭牌，铭牌安装在运行或检修时易于观察的位置。
分合闸指示牌应清晰可见、易于观察。
开关柜表面颜色应协调一致，柜门上均应有明显的带电警示标志。
开关柜应标出主回路的线路图，同时应注明注意事项。
信号灯及仪表的装设位置应易于观察和安全地更换。
电缆室的高度应满足安装、试验、维修的要求。
高压单元安装带电显示器，其安装位置应便于观察。
2.5操作机构：高压负荷开关手动合闸、电动分闸操作。
2.6电力电缆隔室与电缆沟连接处设置防止小动物进入的措施。
2.7电能计量表必须通过本地电力部门验收。
3、变压器要求变压器选用油浸式变压器，其参数要求符合当地电力公司及相关标准规范要求。
详细参数见下表：4、低压开关柜要求4.1柜体：选用低压GGD固定柜柜型，防护等级不小于 IP3X，柜体进行可靠的防锈处理后，使用耐久性喷塑处理。
箱变及高压柜技术要求
项目地址:高压开关柜及箱变各2套.一、高压开关柜1、高压开关柜制作技术要求型号：KYN中置式高压柜及同等档次产品，额定电压等级为12KV。
开关柜的结构要求：1.2.1 除须喷塑的门板和盖板采用冷扎钢板之外,壳体和隔板采用厚度≥2mm的优质进口敷铝锌板经数控机床加工和多重折弯后栓接而成。
1.2.2 开关柜门板采用环氧树脂粉末静电喷塑，使其表面抗撞击、耐腐蚀、外形美观。
1.2.3 开关柜完全金属铠装，断路器室、手车室、母线室、电缆终端室、仪表室完全隔开，各个小室设有泄压气门及排气通道能把柜内发生故障产生的电弧及气压排出柜外，确保运行人员及设备的安全，每一单元外壳均有独立的接地。
开关柜的防护等级：外壳IP4X，断路器室门打开时为IP2X。
设备的主要部件、主要元器件均应按图纸的技术要求（业主要求除外），真空断路器采用ABB VD4（详见图纸）、继电保护装置采用ABB SPJ140。
电量测量仪表采用PMAC720标准电量测控仪。
采用的微机保护装置、测控仪表均能与业主现有的三遥监控系统软件兼容，同时能与ABB其它系列产品替换、性能稳定，能实现数据的接收与发送。
高压开关柜的面板涂层要求生产厂商有先进的喷涂设备及工艺并采用环氧树脂粉末喷涂，颜色要得到采购人的同意，并应符合技术规定的相应要求。
要求全板结构，尺寸统一性良好，机械强度高。
设备各项技术指标及技术要求应符合国家及省市有关规定和标准及设计图纸要求。
1.8.1交流金属封闭式开关设备和控制设备：符合IEC60298标准。
1.8.2交流负荷开关：符合GB3804-2004标准。
1.8.3隔离开关和接地开关：符合IEC60129标准。
1.8.4高压交流负荷开关—熔断器组合电器：符合IEC60420标准。
1.8.5高压真空断路器：配备真空断路器：符合IEC60056标准。
1.8.6高压开关设备和控制设备的共同要求：符合IEC60694标准。
对于高压开关柜，生产厂商投标文件中必须提供权威部门的型式试验报告。
箱变技术要求
技术要求一）规格型号及用途规格型号：ZBW– 630KVA- 10 / 0.4KV预装式箱式变电站。
适用于额定电压10 / 0.4KV，频率为 50HZ三相交流系统中，作为接受、控制和分配电能之用。
二）箱式变电站适用环境条件：1）安装地点：户外，冬季无采暖2）海拔高度：≤1500米3）环境温度：最高：+50℃最低-40℃4）户外风速不超过35m/s5）环境相对湿度：≤90％(+25℃)6）地震裂度：8度7）污秽等级：4级三）箱式变电站主要技术性能参数：1. 箱变技术参数1）防护等级：≥IP332）噪声水平：≤55Db3）开关柜尺寸采用“标准型”2：结构及性能特点1）采用“目”字型布置，结构合理、紧凑，安装运输方便2）箱式变电站具有防凝露，防爆晒，防冻，防裂，防腐，寿命长，以及具有良好的通风措施，变压器室装设自动温控的制冷空调、低压室均有通风道，有自动设定温度的排风扇进行制冷，确保变压器、元器件满负荷稳定运行。
3）箱式变电站高压室、低压室、变压器室设随门开启而启动的照明灯，满足运行人员检查、维护及检修要求。
4）箱变内部通风散热系统合理，确保该设备在严酷的环境条件下运行良好。
5）高压室、变压器室均为双开门，低压室均为单开门，低压室两侧均可以打开，变压器室门内侧装设安全隔离网，顶盖可拆卸，方便维修。
6）箱变低压室设计进入箱变基础下电缆沟的人孔，在基础内人孔对应位置安装（或砌筑）进出电缆沟的梯子。
7）箱变防止污物和雨水进入，满足“五防”要求，安全可靠，外型美观。
8）高低压侧均装有计量，每路出线均设计量；高、低压进线柜包括有功和无功电度表、设有三块电流表、一电压表及电压转换开关；3：主要元器件：见设计图纸电施－5、6，工程编号：2006－41－4。
四）箱式变电站外壳技术要求:1）箱式变电站外壳采选用金属封闭组合型彩钢板外壳，保温层厚度不小于50mm，内部设备布局紧凑，外型美观。
箱体有足够的机械强度，在运输、安装中不发生变形。
箱变技术规定
附件：
箱变技术规定
一、箱变的设计应符合五防要求，高压出线柜与变压器室门应互相闭
锁，外壳防护等级为IP43。
二、计量柜应按电网公司有关计量规范要求制作，计量表计由供电部
门配置。
三、负控装置技术要求应满足《负控管理终端安装设计导则及规定》
四、箱变外壳采用抗腐蚀防潮的玻仟材料，顶盖为双层结构，防止热
辐射。
箱变室内应装设风机自动控制温度及照明装置，外门锁均
采用内嵌式挂锁并加防雨盖。
五、箱变内电气设备裸露的金属母线需绝缘热缩处理，柜内需按配网
规范化防潮要求配加热器。
六、电容器应采用智能型免维护自动补偿装置，应配合自愈干式电容
器，阻燃性环卫树脂填充器，耐压≥AC3000V，投切寿命≥100万
次。
若达不到功率因素，用户应在就地进行补偿。
七、低压开关应具有热磁或电子脱扣功能，框架断路器lcu、lcs≥65KA,
塑壳断路器lcu、lcs≥50KA。
KYN28高压开关柜及箱变技术要求范文
东工地社区高压线路改造配电柜技术要求一、招标范围二、高压供电系统组成和配件选型变电所高压供电系统电压为6KV 由8台开关柜组成，其中1台进线柜，6台出线柜，1台PT柜。
配电柜采用的KYN28A-12系列，开关柜断路器选用VS1-12系列，操动机构采用弹簧储能操作机构，进线柜断路器型号为VS1-12/1250-25，其余6台出线柜型号为VS1-12/630-2。
进线柜电流互感器型号是LZZBJ9-10 变比400/5,出线柜电流互感器型号也为LZZBJ9-10 ，其中1台的变比是300/5，2台的变比是100/5,3台的变比是50/5。
进线柜的电压互感器型号是JDZ10-10 6/0.1KV，PT柜的电压互感器型号是JDZ10-6。
配电柜所用避雷器型号选用 HY5WS-17/50型。
开关智能显示装置采用Yado-EDI型，微机保护装置进线柜选用DMP3211型，出线柜选用DMP3212型。
开关的一次母线采用80mm×10mm铜母线。
配电柜详细配置见原矿变改造后高压配电系统图。
2、适用标准GB156-93 标准电压GB311.1-1997 高压输变电设备的绝缘配合GB1984-89 交流高压断路器GB3906-91 3-35KV交流金属封闭开关设备GB11022-89 高压开关设备通用技术条件DL/T402-1999 交流高压断路器订货技术条件DL/T402-1997 户内交流高压开关柜订货技术条件DL/T593-1996 高压开关设备的共用订货技术条件二、使用条件及环境1、海拔高度：不超过2000m2、环境温度：最高气温：+40℃最高月平均温度：+30℃最高年平均温度：+20℃最低气温：-30℃最大气温差：25K3．月平均最高相对湿度（25℃）：90%日平均最高相对湿度（25℃）：95%4．耐地震能力：地面水平加速度：2.5m/s2地面垂直加速度：12.5m/s2安全系数为1.675.空气没有明显的尘埃、烟、腐蚀性或可燃性气体、水陆联运或盐的污染。
KYN28高压开关柜及箱变技术要求
东工地社区高压线路改造配电柜技术要求一、招标范围二、高压供电系统组成和配件选型变电所高压供电系统电压为6KV 由8台开关柜组成，其中1台进线柜，6台出线柜，1台PT柜。
配电柜采用的KYN28A-12系列，开关柜断路器选用VS1-12系列，操动机构采用弹簧储能操作机构，进线柜断路器型号为VS1-12/1250-25，其余6台出线柜型号为VS1-12/630-2。
进线柜电流互感器型号是LZZBJ9-10 变比400/5,出线柜电流互感器型号也为LZZBJ9-10 ，其中1台的变比是300/5，2台的变比是100/5,3台的变比是50/5。
进线柜的电压互感器型号是JDZ10-10 6/0.1KV，PT柜的电压互感器型号是JDZ10-6。
配电柜所用避雷器型号选用 HY5WS-17/50型。
开关智能显示装置采用Yado-EDI型，微机保护装置进线柜选用DMP3211型，出线柜选用DMP3212型。
开关的一次母线采用80mm×10mm铜母线。
配电柜详细配置见原矿变改造后高压配电系统图。
2、适用标准GB156-93 标准电压GB311.1-1997 高压输变电设备的绝缘配合GB1984-89 交流高压断路器GB3906-91 3-35KV交流金属封闭开关设备GB11022-89 高压开关设备通用技术条件DL/T402-1999 交流高压断路器订货技术条件DL/T402-1997 户内交流高压开关柜订货技术条件DL/T593-1996 高压开关设备的共用订货技术条件二、使用条件及环境1、海拔高度：不超过2000m2、环境温度：最高气温：+40℃最高月平均温度：+30℃最高年平均温度：+20℃最低气温：-30℃最大气温差：25K3．月平均最高相对湿度（25℃）：90%日平均最高相对湿度（25℃）：95%4．耐地震能力：地面水平加速度：2.5m/s2地面垂直加速度：12.5m/s2安全系数为1.675.空气没有明显的尘埃、烟、腐蚀性或可燃性气体、水陆联运或盐的污染。
箱变的技术条件及典型设计
箱变的技术条件及典型设计目录1、10kV欧式箱变技术条件2、10kV美式箱变技术条件3、综合配电箱技术条件4、10kV环网柜技术条件5、10KV电缆分接箱技术条件6、10kV户内真空断路器技术条件7、真空负荷开关熔断器组合电器技术条件8、12kV户外永磁真空断路器技术条件9、12kV分支分界开关（看门狗）技术条件10kV欧式箱变技术条件一、概述公用终端配电箱变(欧式)，户外布臵，高压侧采用负荷开关、熔丝保护，配臵全密封油式变压器（S11型），低压侧采用智能开关。
二、使用条件海拔高度不超过1000m；环境温度：最高气温40C，最低气温-50C，最高日平均气温不超过35C；日相对湿度平均值不超过95%，月相对湿度平均值不超过90%。
户外风速不超过25m/S；地面倾斜度不大于30；阳光辐射不得超过1000W/m2；安装地点无爆炸危险、火灾、化学腐蚀及剧烈振动。
三、遵循的标准产品设计符合下列标准：GB/T 17467-1998 高/低压预装箱式变电站GB 4208-1993 外壳防护等级（IP代码）GB 1094.1-5-96 电力变压器GB/T 7328-1987 变压器和电抗器的声级测定GB 7251.1-1997 低压成套开关设备和控制设备GB 3804-90 3～63Kv交流高压负荷开关GB 16926-1997 交流高压负荷开关-熔断器组合电器GBl985～89 交流高压隔离开关和接地开关GB/T 11022-1999 高压开关设备和控制设备的共用技术要求GBl 1022—89 高压开关设备通用技术条件DL/T 537-2002 高/低压预装式变电站选用导则DL／T537—93 6、lOkV箱式变电站订货技术条件DL／T 539—1996 高压开关设备的共用订货技术条件DL／T 402—91 交流高压断路器订货技术条件DL／T 404—1997 户内交流高压开关订货技术条件DL／T 486—92 交流高压隔离开关订货技术条件四、技术参数4.1 箱变技术参数名称单位数据高压侧额定电压kV10低压侧额定电压kV0.4 额定频率Hz 50额定容量kVA630联接方式Yyn0噪音等级dB≤65壳体防护等级IP23D三室布置方式“目”字型外形尺寸mm 2800×2400×2500(长×宽×高)4.2 高压负荷开关＋熔断器组合技术参数项目单位参数负荷开关负荷开关＋熔断器组合额定电压kV 12额定频率Hz 50额定电流 A 630 125绝缘水平工频耐压（1min）相间及相对地kV42隔离断口间48 冲击耐压相间及相对地75隔离断口间85 主母线局部放电量PC ≤10额定短时耐受电流/持续时间主开关KA/s20/3 接地开关20/2峰值耐受和短路关合电流KA 50 125 额定闭环开断电流 A 630 额定有功负载开断电流 A 630额定电缆充电开断电流 A 10额定开断空载变压器容量KVA 1250 开断转移电流A ―――1700 预期短路开断电流KA ―――50 机械寿命次2000SF6气体额定充气压（20℃时表压）MPa 0.04 SF6最高气压（20℃时表压）MPa 0.045外形尺寸（宽×高×深）mm 由厂家定4.3 低压断路器技术参数主进开关框架断路器选用RMW1系列额定电压400V额定电流2000A额定运行短路开断电流65KA额定极限短路开断电流80KA额定短时耐受电流（1S）50KA机构电动操作选用智能型控制器，具备可调整长延时、短延时、瞬时过电流保护功能；具备可调整接地故障保护功能；带欠电压延时脱扣器。
箱变高低压柜技术要求
箱变高低压柜性能描述一、高压部分1、高压开关柜选用SF6充气式环网柜型，柜体尺寸详见图纸。
2、高压负荷开关选用满足设计要求。
3、柜内所有电器元件及辅材均选用国内优质产品，均有中标厂家自己提供。
可靠性高，机械寿命长。
12、高压柜电缆进出线柜图纸。
二、低压部分1、低压开关柜型号及名称：GGD和GCS型开关柜。
2、柜体尺寸：详见图纸。
3、柜内断路器选用和安装的规格型号、容量、性能及排列参照图纸。
4、电流互感器、测量表记及指示灯、按钮等选用国内优质产品。
5、柜内所有电器元件及辅材均选用国内优质产品。
6、为加强通风散热，在柜体的下部、后上部和颈部均有通风散热控，使柜体在运行中形成自然通风道，有较好的散热性能。
散热孔由钢丝网加封，以保证柜体的防护等级。
7、柜内的安装件均镀锌、钝化处理。
三、箱变内配变压器要求：1、干式变压器：SCB10-630(315)KV A/10/0.4变压器，短路抗阻UK=6%、高压分接范围：10=2.5%、组别D，yn11、2、产品具有国家检测中心的检测合格证书（3C认证），应满足国家的相关标准、按国家标准进行生产制造，随货带产品合格证及一切验收资料。
箱式变电站外壳技术要求1、技术依据标准所有设备的制造、测试和安装均采用中国国家标准GB，同时应满足相应的IEC标准，主要标准如下：GB/T17467 《高压/低压预装式变电站》DL/T537-2002 《高压/低压预装式变电站选用导则》2、使用环境条件：2.1防腐蚀、抗老化、抗风力的质量要求。
3、技术要求：3.1箱式变电站由高压柜、低压配电屏、变压器及外壳四部分组成，高压进出线均采用电缆进出线，低压进线采用上进线，出线采用电缆出线。
4、箱体结构：4.1箱体基础安装底座：箱体内置单台变压器采用14#槽钢；高低压开关柜安装座采用10#槽钢、其余部分采用50角钢整体焊接而成，箱体结构应坚固、隔温、防腐蚀、防潮、绝缘性能良好。
4.2箱体顶盖有一定倾斜度并设有防雨檐。
KYN28高压开关柜及箱变技术要求
东工地社区高压线路改造配电柜技术要求一、招标范围二、高压供电系统组成和配件选型变电所高压供电系统电压为6KV 由8台开关柜组成，其中1台进线柜，6台出线柜，1台PT柜。
配电柜采用的KYN28A-12系列，开关柜断路器选用VS1-12系列，操动机构采用弹簧储能操作机构，进线柜断路器型号为VS1-12/1250-25，其余6台出线柜型号为VS1-12/630-2。
进线柜电流互感器型号是LZZBJ9-10 变比400/5,出线柜电流互感器型号也为LZZBJ9-10 ，其中1台的变比是300/5，2台的变比是100/5,3台的变比是50/5。
进线柜的电压互感器型号是JDZ10-10 6/0.1KV，PT柜的电压互感器型号是JDZ10-6。
配电柜所用避雷器型号选用 HY5WS-17/50型。
开关智能显示装置采用Yado-EDI型，微机保护装置进线柜选用DMP3211型，出线柜选用DMP3212型。
开关的一次母线采用80mm×10mm铜母线。
配电柜详细配置见原矿变改造后高压配电系统图。
2、适用标准GB156-93 标准电压GB311.1-1997 高压输变电设备的绝缘配合GB1984-89 交流高压断路器GB3906-91 3-35KV交流金属封闭开关设备GB11022-89 高压开关设备通用技术条件DL/T402-1999 交流高压断路器订货技术条件DL/T402-1997 户内交流高压开关柜订货技术条件DL/T593-1996 高压开关设备的共用订货技术条件二、使用条件及环境1、海拔高度：不超过2000m2、环境温度：最高气温：+40℃最高月平均温度：+30℃最高年平均温度：+20℃最低气温：-30℃最大气温差：25K3．月平均最高相对湿度（25℃）：90%日平均最高相对湿度（25℃）：95%4．耐地震能力：地面水平加速度：2.5m/s2地面垂直加速度：12.5m/s2安全系数为1.675.空气没有明显的尘埃、烟、腐蚀性或可燃性气体、水陆联运或盐的污染。
高低压柜技术要求及技术规范
高压柜技术要求及规范一、有关技术标准本部分有关标准包括但不限于以下的IEC标准和相应的GB 标准。
若IEC标准和GB标准有不同之处，则应符合其中标准较高的一个。
1.1IEC62271-100 《交流高压断路器》1.2IEC-60044-1 《电流互感器》1.3IEC-60044-2《电压互感器》1.4IEC255《继电器》1.5IEC282《高压熔断器》1.6IEC62271-200 《1kV及以上52kV及以下交流金属封闭开关设备和控制设备》1.7IEC446《根据颜色和数字鉴别导线》1.8IEC529《外壳防护等级》1.9IEC60694 《高压开关设备标准的共用条款》1.10IEC-6009-4《交流系统用无间隙金属氧化物避雷器》1.11IEC-62271-102《高压交流隔离开关和接地开关》1.12GB156-2003标准电压1.13GB311.1-1993高压输变电设备的绝缘配合1.14GB311.6-83高电压试验技术1.15GB/T16927.1-16927.2-1997高电压试验技术1.16GB763-90交流高压电器在长期工作时的发热1.17GB2900.1-82电工名词术语基本名词术语1.18GB3309-89高压开关设备常温下的机械试验1.19GB7354-87局部放电测量1.20GB3906-2006 3.6～40.5kV交流金属封闭开关设备和控制设备1.21GB11022-2011高压开关设备通用技术条件1.22SD/T318-89高压开关柜闭锁装置技术条件1.23DL/T402-1999交流高压断路器订货技术条件1.24DL/T404-2007户内交流高压开关柜订货技术条件1.25DL/T486-2000交流高压隔离开关订货技术条件1.26DL/T403-200012-40.5kV高压真空断路器订货技术条件1.27DL/T539-93户内交流高压开关柜和元部件凝露及污秽试验技术条件1.28DL/T538-93高压带电显示装置技术条件1.29JB3855-199610kV户内高压真空断路器通用技术条件1.30DL/T593-1996高压开关设备的共用订货技术导则1.31国家电网公司生[2004]641号预防交流高压开关事故措施二、技术参数及规范2、工艺要求2.1高压开关柜的外壳和隔板应采用优质敷铝锌钢板经CNC机床加工和多重折弯之后以铆钉和螺丝栓接而成，钢板厚度2.5mm。
(完整版)箱变技术要求
陕西省地方电力集团有限公司留坝县紫柏路电网入地工程10kV户外箱变招标文件（技术部分）2012年1月货物需求一览表1. 总则1.1 本技术规范仅限用于留坝县紫柏路电网入地工程户外箱式变的招标技术要求。
它包括本体及其驱动装置，柜内设备的结构、性能、安装和试验等方面的技术要求。
容量为315kVA和400kVA详见系统一次图。
1.2 本技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，供方应保证提供符合相关最新版本标准和本技术规范的产品。
本规范书所使用的标准如与供方所执行的标准不一致时，按较高标准执行。
1.3 如果供方没有以书面形式对本技术规范书的条文提出异议，则意味着供方提供的产品完全满足本技术规范书的要求。
1.4供方必须具有权威机关颁发的ISO-9000系列的认证书或等同的质量保证体系认证证书。
1.5 供方应提供高质量的产品，并经过同类工程三年以上运行经验。
1.6 本技术规范书经供、需双方确认后作为合同的技术附件，与合同正文具有同等法律效力。
1.7 本技术规范书中涉及有关商务方面的内容，如与招标文件中《商务部分》有矛盾时，以《商务部分》为准。
1.8 本技术规范书未尽事宜，由需方和供方双方协商确定。
2. 引用标准（应符合下列标准的最新版本）：DL/T537 6 ~35kV 箱式变订货技术条件GB311.1~311.6 高压输变电设备的绝缘配合，高电压试验技术GB11022 高压开关设备通用技术条件GB1985交流高压隔离开关和接地开关GB 39063~35kV 交流金属封闭开关设备交流高压电器在长期工作时的发热GB 763高压开关设备在常温下的机械试验GB3309交流高压电器动、热稳定试验方法GB2706GB38043~63kV 交流高压负荷开关GB1094.1~1904.5 电力变压器GB7251低压成套开关设备低压成套开关设备基本试验方法GB 9466外壳防护等级的分类GB4208户内交流高压开关柜订货技术条件DL 404DL 447电能计量柜DL/T 539 户内交流高压开关柜和元部件凝露及污秽试验条件SD 318高压开关柜闭锁装置技术条件电力设备接地设计规程SDJ 8GB包装储运标志JB/DQ 2080 高压开关设备防雨试验方法3. 使用环境条件3.1 户外3.2 海拔高度：1600m 以下3.3 气象：最高日平均气温+40 C最低日平均气温-20 C日平均湿度：W 95%月平均湿度：w 90%3.4 抗震能力：地震设防烈度：7 级设计基本地震加速度：不大于0.1g4. 额定参数4.1 额定电压：高压侧额定电压10kV高压侧最高电压:12kV低压侧额定电压:0.4kV合闸、分闸机构和辅助回路电源工作电压：交流4.2 变压器型号：全密封配电变压器型号分别为S11-M-400/10。
高压配电柜柜技术要求
平煤杭萧 KYN28A-12 型 10kV 铠装移开式金属封闭开关设备技术要求一、总则1、 本技术规格书的使用范围仅限于平煤杭萧 10kV 配电工程10kV 金 属铠装封闭型移开式中置柜。
包括运行条件、 10kV 金属铠装封闭型 移开式中置柜技术条件等。
2、 生产厂家应具备相应产品的型试试验合格证，产品鉴定证书，型 号使用证书，具有合法的生产许可资格。
二、技术标准和规范1、合同设备应适用以下最新版的国家标准：高压输变电设备的绝缘配合 高电压试验技术 高压电力设备外绝缘污秽等级 高压开关设备通用技术条件 交流高压断路器 交流高压隔离开关和接地开关 电压互感器 电流互感器 交流无间隙金属氧化物避雷器 GB8287 GB/T16927.1 GB7354 DL/T404 DL/T593 高压支柱瓷绝缘子高压试验技术局部放电测量户内交流高压开关柜订货技术条件 高压开关设备的共用订货技术导则 DL403 10-35 千伏户内高压真空断路器订货技术条如国标与电力行标有不一致处以标准较高者为准 .2、应提供的资料2.1 产品型号使用证书2.2 技术数据表和有关技术资料2.3 型式试验报告2.4 同类设备的成功供货记录 （具有设备简要参数、 安装地点名称、 投运时间、运行情况的记录） 。
2.5 其他技术文件资料GB311.1GB311.2-311.6 GB5582GB11022GB1984GB1985GB1207GB1208GB110323、备品备件应提供随设备配备的备品备件。
4、技术文件（以满足施工图设计及施工需要）。
4.1外形尺寸图及有关说明4.1.1图中应标明组装后高压开关柜的外形尺寸，设备的重心位置与总重量、固有频率。
4.1.2高压开关柜底座和基础螺栓的位置和尺寸。
4.1.3运输尺寸、重量和重心。
高压开关柜的机械强度计算书，应包括本技术规范书所规定的地震条件。
二次回路接线、配线图4.2交直流控制、保护、信号及加热回路的所有部件均应有识别符号、编号并注明详细规格。
箱变技术规范
箱变技术规范总则1.1 本技术规范提出了对10kV箱式变旳功能设计、构造、安装和试验等方面旳技术规定。
1.2 本技术规范提出旳最低程度旳技术规定，并未对一切技术细节作出规定，也未充足引述有关原则和规范旳条文。
规定投标方提供符合本协议书和国家、行业原则旳优质产品。
1.3 本技术规范所使用旳原则如与投标方所执行原则不一致时，应按水平较高原则执行。
1.4 本协议书经买卖双方确认后作为协议旳技术附件，与协议正文等同法律效力。
随协议一起生效。
本协议书未尽事宜，双方协商确定。
2、技术原则.2工程条件a、系统额定电压：10kVb、最高运行电压：12kVb、系统额定频率：50HZc、系统中性点接地方式：非有效接地系统4、技术规定4.1总体规定箱式变电站由高压柜、低压配电屏、配电变压器及外壳四部分构成，变压器选用油变即S11-M-315kVA，10±2*2.5%/0.4，详细变压器容量参照招标图纸。
10kV高压柜采用负荷开关设备。
低压主进开关采用框架开关，低压出线选用塑料外壳式开关（均为复式脱扣器）。
高、低压进出线均采用母排出线。
4.2 高压开关柜** 高压选用负荷开关。
其额定参数，技术规定，型式试验项目和方式、标志、包装、运送、储存等规定、产品性能符合GB3906-91《3～35KV交流金属封闭开关设备》、IEC298旳规定。
4.2.2高压开关柜柜门上均应有明显旳带电警示标志。
4.2.3高压室门旳内侧应标出主回路旳线路图，同步应注明操作程序和注意事项。
高压配电间隔旳门面上应标出主回路图。
信号灯及仪表旳装设位置应易于观测和安全地更换。
电缆室旳高度应满足安装、试验、维修旳规定。
4.2.4高压单元安装带电显示屏，其安装位置应便于观测。
4.3. 高压负荷开关4.3.1 负荷开关为选用优质三工位开关，详细参数应与型式试验汇报相吻合。
4.3.2 采用免维护设计旳户外型。
4.3.3 环网柜具有完善旳五防联锁功能(机械联锁)。
不锈钢箱变外壳及高压柜技术要求最新
预装630KVA不锈钢箱变及高压柜技术要求
⒈箱体底座槽钢等结构件处理工艺：酸洗、清洗、烘干、磷化、涂防锈漆、面漆。
⒉箱体颜色：不锈钢本色，底座为黑色漆。
⒊变压器室、高压柜室安装变压器标志牌和带电危险标示牌，安装在各门的中上部据地面1.5米处。
箱体底座上4个吊装用的防脱落外直径不低于60mm。
⒋箱体有2个维修门，门上装有行程开关，有电气连锁，开门负荷开关即跳闸。
高压负荷开关为侧正装左操带接地刀FN11系列，箱体上操作负荷开关
⒌变压器配套温控制器安装在箱体上，有一个小控制电源盒，里面有一个DZ47-63/2P/6A及接线端子排。
⒍变压器室底板制作网状通风孔，顶部有高压进线孔，变压器高压侧和高压负荷开关联接用50*5铝排。
箱体左边上方预留有变压器低压侧与低压柜主母线联接安装孔。
⒎箱体外围全部为不锈钢制作（不包括箱体底座），箱体底座为钢结构。
⒏高压室、变压器室焊接不小于M10的铜接地螺母桩。
⒐变压器安装为螺栓固定，保证地脚开孔位置和配合尺寸。
附带2根1.5米10#槽钢（里外喷黑漆）。
高压柜安装为螺栓固定，高压柜为上进线，
⒑提供变压器低压侧和低压柜联接用的铜排，不安装铜排，铜排尺寸有甲方提供。
⒗箱变规格：长×宽×高2800mm×1500mm×2200mm（室内高度净高不低于2200mm）。
甲方：河南中天电气股份有限公司甲方代理人（签字）：日期：
乙方：乙方代理人（签字）：日期：。
高压柜技术要求
高压柜技术要求国电平庄煤业（集团）有限责任公司元宝山露天矿选煤厂扩能改造快装系统6KV高压电气室招标技术要求一、总则1.本技术文件的适用范围仅限6KV高压开关柜。
2.本技术条件是根据6KV高压开关的技术条件及技术图纸而制定，它包括投标设备的技术要求、功能及配置、设备的质量标准、检测标准、测量手段及供货范围等。
供方保证提供符合本技术协议和国家标准的优质产品。
3.供方提供的产品一定满足技术协议的要求，柜内电气设备满足现行技术标准。
4.如果供方没有以书面形式对本协议书提出异议，则提供的产品完全满足本协议书要求。
二、设备制造遵守的标准GB763-90 《交流高压电器在长期工作时的发热》GB1985-89 《交流高压隔离开关和接地开关》GB1408-89 《固体绝缘材料工频电气强度的试验方法》GB2706-1989 《交流高压电气动、热稳定试验方法》GB3309-1989 《高压开关设备常温下的机械试验》GB7354-87 《局部放电也测量》GB311.1-1997 《高压输电设备的绝缘配合》GB/T 16927-1997 《高压试验技术》GB1207-1997 《电压互感器》GB1208-1997 《电流互感器》DL/T593-1996 《高压开关设备的共用订货技术导则》DL/T617-1997 《气体绝缘金属封闭开关设备技术条件》DL/T 618-1997 《气体绝缘金属封闭开关设备现场交接实验规程》DL/T 620-1997 《交流电气装置的过电压保护和绝缘配合》DL/T402-1999 《交流高压断路器订货技术条件》DL/T486-2000 《交流高压隔离开关和接地开关订货技术条件》DL/T615-1997 《交流高压断路器参数选用导则》DL/T404-1997 《户内交流高压开关柜订货技术条件》DL//T403-2000 《12～40.5kV 户内高压真空断路器订货技术条件》IEC60060 《高压试验技术》IEC60044-1 《电流互感器》IEC60044-2 《电压互感器》IEC600270 《局部放电测量》《标准电力设备交接和预防性试验规程》2000 版。
10kV箱式变电站技术规范书
新建小区10kV箱式变电站技术规范要求新建小区使用箱式变除满足技术规范书要求外，还应满足以下技术要求：1. 箱变总体技术要求1.1变压器室、高压室、低压室、计量室、无功补偿室等布置须独立设置，箱变内部结构合理，隔热和通风良好，确保电器设备安全正常地运行，箱变高压柜柜前安全距离不小于1.5米，低压柜柜前安全距离不小于1.8米。
在箱变下部适当位置设置百叶窗，确保箱变通风良好，并加装防尘装置。
1.2欧变的变压器室装有采用SCB（箔绕）干式变压器（变压器容量不超过500kVA （含500kVA），变压器室空间应按630kVA变压器预留），所装须满足国家的相关标准、规程的规定，并能满足相应的技术规范书的要求；1.3 变压器室除自然通风外，还应在顶部装有不少于2只容量相当的自动温控排风扇，可根据需要任意设定温控数值。
并能自动投切。
变压器采用风扇冷却，风机由变压器顶层油温控制（油变）。
箱变内配置的自动除湿、自动通风设备用来保证运行的安全；自动除湿、自动通风设备应承诺安全运行5年以上。
1.4 变压器室设有网门，以防观察时误入。
1.5高压室应具备足够的空间，可装负荷开关、接地开关、熔断器、电流互感器、电压互感器、避雷器、高压带电显示器、高压计量装置、负荷控制装置、预付费装置等。
1.6 低压室内装设总开关柜、出线柜，总开关柜、出线柜，计量室、无功补偿室之间采用铜排连接。
箱变全部母线铜排按变压器容量不小于630kVA选用，所有铜排加装全绝缘相色套，铜排载流量应满足设计要求。
1.7 低压配电装置各组件及其导体的连接处，在最高环境温度下和最大运行方式下，运行温度不能超过70度。
1.8箱变的无功补偿装置使用自动补偿装置，电容器应选用免维护电容器，连续运行寿命不小于5年。
1.9箱变装设独立的计量用电流互感器，装设计量用的联合接线盒和TTU用的联合接线盒。
1.10箱变的外壳和计量室内预留TTU的安装位置和天线出线孔。
1.11箱变的变压器室、高、低压室和无功补偿室应设有可自动开闭的充分的照明设施。
箱变制作技术要求1
箱式变电站制作技术要求项目名称：离石政博照明箱变1、箱变制作严格按技术要求制作，箱变整体防震性能好，强度高，起吊装置牢固，箱变不易变形，防护等级为IP33。
2、电气室分别为2台低压柜并柜放置，2台高压柜并柜放置，箱变布局为品字型，共1套，箱变内各柜体尺寸见高低压柜体图，箱变方案见一次方案图。
3、箱变底座槽钢应配有低压电缆进出线孔，开孔处应配有绝缘橡胶避免对电缆外表层的损伤。
开孔数量规格需经北开电气成套技术部确认。
4、箱变门的高度应保证高低压柜的进出方便。
5、箱变设计应充分考虑安装、维修、检查、接线的要求，一次电缆进线应充分考虑进线电缆走线通道。
6、所有开孔整齐，无毛刺、裂口等缺损，镀层不得有起皮、脱落等现象。
7、门开起角度应方便灵活有效，无杂音，封条粘贴紧密完整。
8、箱式变各向外开启的门扇，应开、关灵活，门缝应加防水密封垫。
门扇应加防水暗锁（配挂锁）。
9、箱式变电站所有黑色材料均应进行表面防蚀处理。
10、箱变壳体应采用具有耐腐蚀特性的不锈钢（304,厚）制作。
箱变壳体应具有良好的隔热防火性能。
11、箱式变电站的箱顶及四周箱体应能隔热；箱体外观应美观，接缝应平整并应能防水渗入。
12、箱变内部箱体顶部设有照明设施以方便巡视和维护，照明灯具形式和照明照度均应达到国家有关标准。
照明灯具工作电源为AC220V。
13、变压器室设风机用于变压器散热，风机工作电源AC220V，照明和风机回路应分别接至端子。
14、箱体上所有的门都向外开，开启角度不小于105°，并装有固定风钩。
15、箱体外门可以加工成折叠门，变压器室内侧安装铰链式网门，并配有相应的插销、挂锁及限位开关。
内网门上需安装微动开关。
16、箱变照明，风机导线均采用行线槽布置。
17、所有螺栓应紧固，并有防松措施；绝缘螺栓应无损坏，箱变侧壁变压器高压侧适当位置焊接角钢以安装电缆夹。
18、箱变外壳、底座及金属构件等应有良好的雷电流疏导通路并设有适量的接地端子。
箱变及高压柜技术要求
项目概况:项目地址:高压开关柜及箱变各2套.一、高压开关柜1、高压开关柜制作技术要求1.1 型号：KYN中置式高压柜及同等档次产品，额定电压等级为12KV。
1.2 开关柜的结构要求：1.2.1 除须喷塑的门板和盖板采用冷扎钢板之外,壳体和隔板采用厚度≥2mm 的优质进口敷铝锌板经数控机床加工和多重折弯后栓接而成。
1.2.2 开关柜门板采用环氧树脂粉末静电喷塑，使其表面抗撞击、耐腐蚀、外形美观。
1.2.3 开关柜完全金属铠装，断路器室、手车室、母线室、电缆终端室、仪表室完全隔开，各个小室设有泄压气门及排气通道能把柜内发生故障产生的电弧及气压排出柜外，确保运行人员及设备的安全，每一单元外壳均有独立的接地。
1.3 开关柜的防护等级：外壳IP4X，断路器室门打开时为IP2X。
1.4 设备的主要部件、主要元器件均应按图纸的技术要求（业主要求除外），真空断路器采用ABB VD4（详见图纸）、继电保护装置采用ABB SPJ140。
1.5 电量测量仪表采用PMAC720标准电量测控仪。
采用的微机保护装置、测控仪表均能与业主现有的三遥监控系统软件兼容，同时能与ABB其它系列产品替换、性能稳定，能实现数据的接收与发送。
1.6 高压开关柜的面板涂层要求生产厂商有先进的喷涂设备及工艺并采用环氧树脂粉末喷涂，颜色要得到采购人的同意，并应符合技术规定的相应要求。
1.7 要求全板结构，尺寸统一性良好，机械强度高。
1.8 设备各项技术指标及技术要求应符合国家及省市有关规定和标准及设计图纸要求。
1.8.1交流金属封闭式开关设备和控制设备：符合IEC60298标准。
1.8.2交流负荷开关：符合GB3804-2004标准。
1.8.3隔离开关和接地开关：符合IEC60129标准。
1.8.4高压交流负荷开关—熔断器组合电器：符合IEC60420标准。
1.8.5高压真空断路器：配备真空断路器：符合IEC60056标准。
1.8.6高压开关设备和控制设备的共同要求：符合IEC60694标准。
箱变技术要求
1 引用标准1.1按有关标准规范和准则规定的合同设备，包括卖方由其它厂商购来的设备和配件，都应符合标准规范和准则的最新版本或修订本，包括投标时生效的任何修正或增补，经特殊说明者除外.1.2除另有说明外，合同设备应遵照下列适用的最新版标准和国际单位制（SI）。
当标准之间不一致时,以标准高的为准。
供方提供的产品应遵循以下标准：GB6450-86 干式电力变压器ZB K41003-88 三相树脂绝缘干式变压器技术条件GB1094.1-5-85 电力变压器GB1094- 1996 电力变压器ZB K41005-89 6～220KV变压器声级GB7328—87 电力变压器和电抗器的声级测定GB/T10228-1997 干式电力变压器技术参数和要求GB6450-1986 干式电力变压器IEC60726-1982 干式电力变压器DIN42523 干式电力变压器GB/T17467-1998 高压/低压组合式变压器GB2900.1－1992 电工名词术语基本名词术语IEC-185 电流互感器IEC-186 电压互感器GB7251.1-2005 低压成套开关设备JB/T9661 低压抽出式成套开关设备GB156—1993 标准电压GB311.1—1997 高压输变电设备的绝缘配合GB1408.1—1999 固定绝缘材料工频电气强度的试验方法GB3309—1989 高压开关设备常温下的机械试验GB2900.1－1992 电工名词术语基本名词术语GB7354—1987 局部放电测量GB/T11022—1999 高压开关设备和控制设备标准的共用技术条件SD/T318—1989 高压开关柜闭锁装置技术条件DL/T486—2000 交流高压隔离开关和接地开关订货技术条件GB/T5582—93 高压电力设备外绝缘污秽等级GB/T 16927.1~2-1997 高电压试验技术DL/T539—1993 户内交流高压开关柜和元部件凝露及污秽试验技术条件DL/T593—1996 高压开关设备的共用订货技术导则GB3906-1991 3~35kV交流金属封闭开关设备GB3804-2004 3～63kV交流负荷开关GB1985-89 交流高压隔离开关和接地开关GB17467-1998 高压/低压预装式变电站DL/T 537-2002 高压 / 低压预装箱式变电站选用导则GB 4109-88 高压套管技术条件GB763-90 交流高压电器在长期工作时的发热GB4208—93 外壳防护等级（IP代码）2 订货范围2.1 预装式组合箱式变电站预装式组合箱式变电站：注：每座箱式变电站的变压器均配备温控显示装置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
项目概况:项目地址:高压开关柜及箱变各2套.一、高压开关柜1、高压开关柜制作技术要求型号：KYN中置式高压柜及同等档次产品，额定电压等级为12KV。
开关柜的结构要求：1.2.1 除须喷塑的门板和盖板采用冷扎钢板之外,壳体和隔板采用厚度≥2mm的优质进口敷铝锌板经数控机床加工和多重折弯后栓接而成。
1.2.2 开关柜门板采用环氧树脂粉末静电喷塑，使其表面抗撞击、耐腐蚀、外形美观。
1.2.3 开关柜完全金属铠装，断路器室、手车室、母线室、电缆终端室、仪表室完全隔开，各个小室设有泄压气门及排气通道能把柜内发生故障产生的电弧及气压排出柜外，确保运行人员及设备的安全，每一单元外壳均有独立的接地。
开关柜的防护等级：外壳IP4X，断路器室门打开时为IP2X。
设备的主要部件、主要元器件均应按图纸的技术要求（业主要求除外），真空断路器采用ABB VD4（详见图纸）、继电保护装置采用ABB SPJ140。
电量测量仪表采用PMAC720标准电量测控仪。
采用的微机保护装置、测控仪表均能与业主现有的三遥监控系统软件兼容，同时能与ABB其它系列产品替换、性能稳定，能实现数据的接收与发送。
高压开关柜的面板涂层要求生产厂商有先进的喷涂设备及工艺并采用环氧树脂粉末喷涂，颜色要得到采购人的同意，并应符合技术规定的相应要求。
要求全板结构，尺寸统一性良好，机械强度高。
设备各项技术指标及技术要求应符合国家及省市有关规定和标准及设计图纸要求。
1.8.1交流金属封闭式开关设备和控制设备：符合IEC60298标准。
1.8.2交流负荷开关：符合GB3804-2004标准。
1.8.3隔离开关和接地开关：符合IEC60129标准。
1.8.4高压交流负荷开关—熔断器组合电器：符合IEC60420标准。
1.8.5高压真空断路器：配备真空断路器：符合IEC60056标准。
1.8.6高压开关设备和控制设备的共同要求：符合IEC60694标准。
对于高压开关柜，生产厂商投标文件中必须提供权威部门的型式试验报告。
高压开关柜应具备可靠完善的防止误操作的联锁装置（简称“五防”要求）。
产品说明书，产品合格证、技术资料，安装图纸均按采购人和电力部门要求提供。
开关柜高压母排须套热缩套管，热缩套管须满足《35KV以下电力电缆热缩型附件应用技术条件》要求。
投标人必须提供能证明产品性能及主要技术参数的“产品检验报告”，作为评标依据。
设备须能经漳州招商局经济技术开发区电力部门准予入网并验收合格，因质量问题造成的一切损失由中标人承担，投标人在投标文件中须做出相应承诺。
2、高压开关柜参数要求3、高压开关柜主要元器件要求4、适应性能的要求可以并接多根电缆（每相至少可并接2根以上电缆）。
可适应电缆或母排进出，也适应电缆与母排混合进出。
可使用各种常规的电缆头。
可实现与4#站一期高压开关柜并柜安装功能（投标含考虑搭接铜排及各绝缘套管）。
5、“三遥”监控系统本次招标的高压开关柜（含箱式变内的高压进线柜和低压总馈线）投运后需与漳州招商局码头有限公司一期计算机监控系统实现遥测、遥信、遥控等功能。
遥测开关柜预留接口可实时对系统进行电流、电压功率因素、有功电度、无功电度等连续变化的模拟量不断地采集、分析、处理、记录，对一些较重要量，如母排三相电流、电压、电容柜功率因素等作为常测量，实时显示在显示屏上，还需有预留今后系统接线模拟屏的接口，并有越限报警功能。
遥信开关柜预留接口可实时对开关状态、过电流脱扣信号、电流速断脱扣信号、接地、保护继电器故障、断路器手车位置、接地开关位置、控制/操作电源及脱扣回路断线信号、过电压、低电压等模拟量进行监测，供计算机随时调用和报警，同时送往显示器模拟屏，供操作人员随时观察，并对各柜内开关的状态、事故跳闸、过流、速断、温度等实时记录打印，已备存档。
遥控通过计算机键盘输入相应的站号、开关号、合、分闸等信号，在计算机显示器与模拟屏上同时将要选择的具体开关的状态反馈回来，同时反馈一个具体的继电器辅助触点信号，用来证实被选中的开关是否是要选的开关，以防误动。

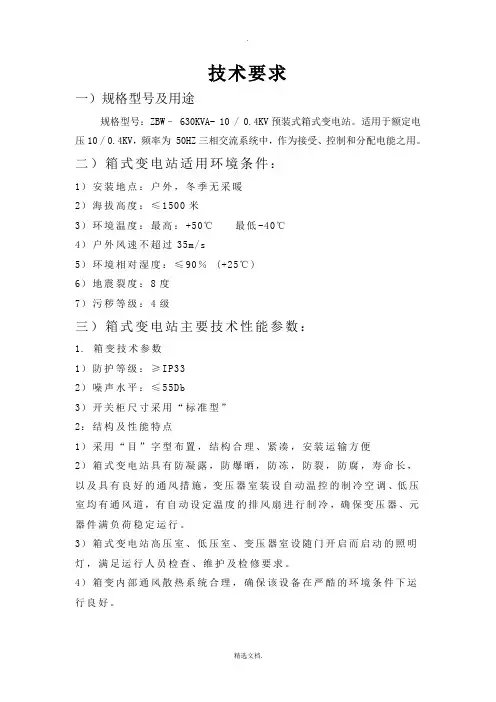

二、树脂绝缘箱式变1、遵循标准遵循最新版本的国家标准（GB）、电力行业标准（DL）和国际单位制（SI）。
如果供方有自已的标准或规范，应提供标准代号及其有关内容，并须经需方同意后方可采用，但原则上采用更高要求的标准。
产品应满足本标书规定的技术参数和要求以及如下的专用标准：GB 6450-89 干式电力变压器GB/T 10228-1997 干式电力变压器技术参数和要求GB 电力变压器第1部分总则GB 电力变压器第2部分温升GB 电力变压器第3部分绝缘水平和绝缘试验GB 电力变压器第5部分承受短路的能力GB4208-93 外壳防护等级(IP代码)GB 3096-93 城市区域环境噪声标准JB/T 3837-1996 变压器类产品型号编制方法GB 7328-87 变压器和电抗器的声级测定2、主要技术条件正常使用环境条件2.1.1 海拔高度: 不超过1000m2.1.2 环境温度:最高气温: +45℃最热月平均气温: +35℃最高年平均气温: +20℃最低气温: -10℃(户内)最大日温差: 25K2.1.3 月平均最高相对湿度(25℃)： 90% 2.1.4 污秽等级: Ⅲ级2.1.5 耐地震能力：地面水平加速度: 低于3.0m/s2地面垂直加速度: 低于1.5m/s2安全系数为。
系统运行条件2.2.1 系统额定频率:50Hz2.2.2 系统标称电压:10/2.2.3 系统最高运行电压（Um）:12KV/2.2.4 系统中性点接地方式: 不接地、消弧线圈接地和小电阻接地。
3、干式变压器技术参数6、箱式变整体技术要求对本次招标箱变设备内容主要包括箱变的总成，含箱变外壳制作、交流流馈线总柜、空调设备、高压柜安装、变压器安装及相互间的一次线二次线的制作连接等。
中标人最终提供的设备所用元器件品牌必须与本次投标报价时选定的元器件品牌一致（经招标人认可的情况除外）。
采用欧式箱变，目字型结构，箱体外观应美观，外形尺寸：由中标人根据业主箱区场地和相关规范设计安装。
每只箱变容量的核定由投标方按照招标方码头堆场使用要求来最终定案。
（使用要求见下：场区供电设置及要求）箱式变电站组合方式灵活，结构紧凑、占地小、强度高、运输安装方便。
外表面采用彩钢复合板，钢板厚度为0.5mm，板中间应夹有阻燃聚苯乙烯泡沫，或采用类似具有优良户外耐候性、阻燃隔热功能的板材，总厚度为50mm；防腐蚀能力强，牢固持久。
颜色为计算机灰。
进出线方式：箱变各室预留有进出线电缆孔，应能方便地用电缆进出线。
主要由底座、箱体及顶盖三部分组成，接缝应平整并应能防水渗入，箱变门的高度应保证高低压柜的进出方便，门的开启方向应满足现场布置要求，箱变底板上敷设塑胶绝缘地板。
箱式变电站整体分为高压室、变压器室及低压室，箱变各室隔板均为可拆卸式，低压室隔板上开有主母排和零线排孔，并配有δ=4mm环氧布板，开孔位置与低压进线柜相配，变压器室低压恻隔板上配有固定母排用绝缘子安装梁，所有开孔整齐，无毛刺、裂口等缺损，镀层不得有起皮、脱落等现象。
高压柜具有机械五防闭锁装置，高压开关采用VD4真空断路器，带微机保护装置。
变压器室、低压室内设有自动温控装置，顶盖上对应位置上装有通风机（通风机具有防空调冷气泄气功能），保证室内温度处在设备正常运行条件下，箱体内安装2台2匹分体式空调(格力)。
变压器设有温度保护，一但发生报警信号联动于高压断路器跳闸。
低压室上部为仪表室、下部为电器元件安装室，便于安全操作。
低压断路器采用ABB系类产品（如：断路器框架式采用E系列、断路器塑壳式采用T系列）。
高压室、低压室与变压器室均设有门控照明灯，便于监视及操作，采用行程开关控制，该行程开关反装于箱变门边。
箱变的各门均设有专用门锁，开关门时必须用与之配套钥匙才能操作，门的开启角度超过130度，且操作灵活，无卡阻现象，封条粘贴紧密完整。
箱变整体防震性能好，强度高，起吊装置牢固，箱变不易变形，箱体外壳防护等级IP43。
高压室、变压器室及低压室各室防护等级IP20。
箱式变电站的箱顶及四周箱体应能隔热。
箱式变电站所有黑色材料均应进行表面防蚀处理。
所有螺栓应紧固，并有防松措施。
箱变外壳、底座及金属构件等应有良好的雷击电流疏导通路并设有适量的接地端子。
低压交流配电柜具有短路、浪涌、防雷电、过电压等保护，一次系统及主要元件；配电柜柜体为全组装框架式结构，具有较高的机械、电气强度，柜体外观应美观，采用模块化设计，确定一个合适的尺度作为基本模数，柱、梁间用插片形式安装，组合灵活；配电柜外壳防护等级不低于IP2X；柜体颜色：RAL7032。
箱式变低压无功补偿:电容柜控制器采用RVC(ABB)系列产品、接触器采用JK(台湾积极)系列产品，电容器品牌为ABB，具体由投标人根据RTG参数配置。
7、包装和运输箱变的包装，保证产品及其组件，零件在整个运输和储存期间不致损坏。
在运输过程中将箱变底座或包装底盘与运输工具之间牢固绑扎好，运输过程中无严重震动、颠簸和冲击现象。
除箱变底座外不绑拉箱变的其它部位。
箱上用油漆书面写项目名称，有在运输、保管过程中必须注意事项的明显标志和符号（如上部位置、防潮、防雨、防震、起吊位置等）。
出厂每台箱变附有产品合格证明书（包括出厂试验数据）、装箱单和安装使用说明书。
按全部解体检修用的备品备件和专用工具，随同产品发运。
8、技术资料提供的技术文件包括：产品资质；产品型式试验报告；其它图纸资料：提供图纸及说明材料供甲方审定认可。
包括：8.2.1 组装图：表示箱变的装配情况。
包括外型尺寸、总重及其它附件。
8.2.2 基础图：标明低压开关柜的尺寸、基础固定的位置和尺寸等。
8.2.3 电气原理图：包括高低压开关柜的内部电气接线。
8.2.3 额定铭牌图：包括主要参数、合同编号等。
8.2.1 说明书：每套箱变附有2份说明书。
9、试验型式试验：提供权威部门的型试试验报告。
出厂实验：每台箱变均在工厂内进行出厂试验，出厂试验的技术数据随产品一起交付甲方。
产品在拆装前对关键的连接部位和部件作好标记。
现场验收试验：箱变到达现场定位安装后，由电力安装单位进行现场试验。
试验结果如与产品型式试验和出厂试验结果或其规定值不符，由厂方负责。
附件1：高低压电缆清册。
