市政工程雨水管道专项工程施工方案

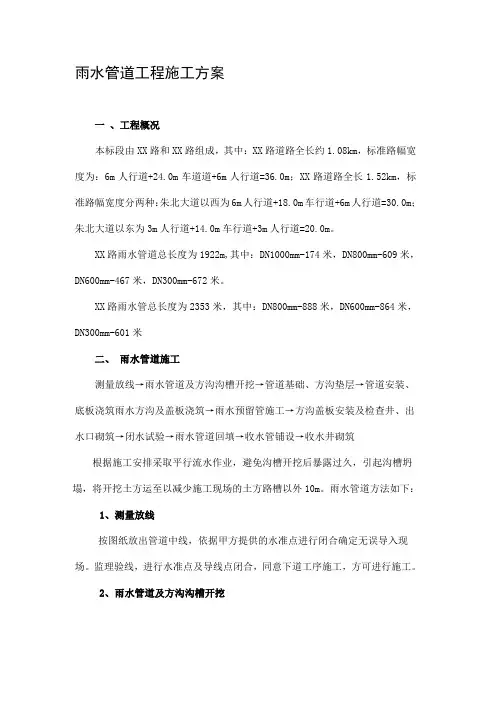

雨水管道工程施工方案

一、工程概况

本标段由XX路和XX路组成，其中：XX路道路全长约1.08km，标准路幅宽度为：6m人行道+24.0m车道道+6m人行道=36.0m；XX路道路全长1.52km，标准路幅宽度分两种：朱北大道以西为6m人行道+18.0m车行道+6m 人行道=30.0m；朱北大道以东为3m人行道+14.0m车行道+3m人行道=20.0m。

XX路雨水管道总长度为1922m,其中：DN1000mm-174米，DN800mm-609米，DN600mm-467米，DN300mm-672米。

XX路雨水管总长度为2353米，其中：DN800mm-888米，DN600mm-864米，DN300mm-601米

二、雨水管道施工

测量放线→雨水管道及方沟沟槽开挖→管道基础、方沟垫层→管道安装、底板浇筑雨水方沟及盖板浇筑→雨水预留管施工→方沟盖板安装及检查井、出水口砌筑→闭水试验→雨水管道回填→收水管铺设→收水井砌筑根据施工安排采取平行流水作业，避免沟槽开挖后暴露过久，引起沟槽坍塌，将开挖土方运至以减少施工现场的土方路槽以外10m。雨水管道方法如下：

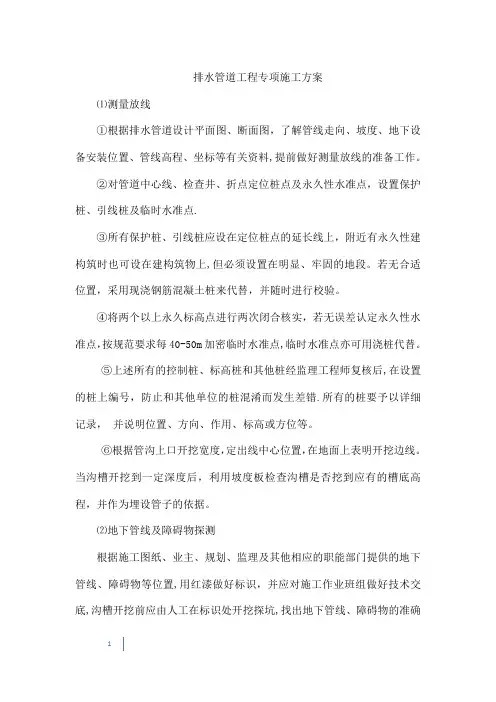

1、测量放线

按图纸放出管道中线，依据甲方提供的水准点进行闭合确定无误导入现场。监理验线，进行水准点及导线点闭合，同意下道工序施工，方可进行施工。

2、雨水管道及方沟沟槽开挖

因现沟槽部分出现在石方路段，使用反铲挖掘机开挖管道沟槽，技术员及时检测槽底高程，质量员进行复测，以保证管道铺设高程、坡度为1：0.5。如施工现场有地下水出现，在管道两侧各设一条0.5（宽）×0.5（深），每40米设一个抽水坑0.5m（长）×0.5m（宽）×0.5m（深）采用潜水泵派专人进行降水，保持槽底无积水出现。在深沟内挖土施工时，要注意沟壁的情况，所有人员不得在沟槽内坐卧、休息，要在沟上设专人监视防止塌方伤人。沟槽开挖完毕后，现场技术员报监理进行沟槽检验，监理检验合格后方可进行下道工序。挖出的土运至路槽以外10m。

3、管道基础、方沟垫层

方沟开挖完毕经检验合格后，进行方沟垫层及管道基础。管道基础材料用挖掘机倒运到管道基础位置，人工分层夯填；方沟底板垫层采用商品混凝土，浇筑前施工人员严格按照设计地板及垫层尺寸，待一切就绪检验合格后开始浇筑水泥砼。浇筑前全面检查模板：位置，高度，宽度，顺直度。

4、管道安装、底板浇筑雨水方沟及盖板浇筑

4.1管道安装

1)下管采用吊车将管道吊入槽内，下管时注意管道绑扎好重心、平吊轻放，依据坡度线及中心线，人工配合将管子就位，并用砼块固定好。

2)砼雨水管采用1：2.5水泥砂浆接口或钢丝网砂浆（1：2.5）抹带接口，须将接口管子凿毛洗净，刷一道水泥浆，用1：2.5水泥砂浆抹带（或进行钢丝网1：2.5砂浆抹带施工），抹带时保证带厚、带宽符合设计要求，抹带完后，用草袋覆盖3～4小时后洒水养护。

5、砌检查井、雨水口

（1）准备工作

1）清理基础表面，复核尺寸、位置和标高是否符合设计要求；

2）按设计要求选用合格机砖，并将砖湿润，但浇水要适量，否则会使墙面不清洁，灰缝不整；

3）准备砂浆，按照设计给定的砂浆配合比配料，拌制。控制好时间，使砂浆拌合均匀，做到随拌随用。

（2）井砌筑技术要点

1）在井坑放出检查井中心位置线，浇筑井底砼基础，按检查井半径摆出井壁砖墙位置。

2）在井基础面上，先铺砂浆后再砌砖，采用全丁24墙砌筑。采用内缝小外缝大的摆砖方法，外灰缝塞碎砖，以减少砂浆用量。每层砖上下皮竖灰缝应错开。随砌筑随检查弧形尺寸。

3）排水管管口伸入井室30mm，管顶砌砖圈加固，以减少管顶压力，拱圈高为250mm；雨水井支管端部平井墙安装，纵坡为0.01,井底浇C15砼,并呈弧形坡向支管,随浇随抹。

4）砖砌圆形检查井时，随砌随检测检查井直径尺寸。

5）排水井内的流槽，在井壁砌到管顶时进行砌筑。污水检查井流槽的高度与管顶齐平；雨水检查井流槽的高度为管径的1/2。当采用砖砌彻时，表面用1:2防水水泥砂浆分层压实抹光，流槽须与上下游管道接顺。

（3）抹面、勾缝技术要求

砌筑检查井、井室的内壁用原浆勾缝，有抹面要求时，内壁抹面分层压实，外壁用砂浆搓缝严密。其抹面、勾缝、座浆、抹三角等均采用槽1:2防水水泥砂浆，抹面、勾缝用水泥砂浆的砂子过筛。抹面要求：

1）当有地下水时，井外壁抹面，其高度抹至地下水位以上500mm。

2）抹面厚度20mm。抹面时用水泥板搓平，待水泥砂浆初凝后及时抹光、养护。

3）勾缝采用平缝，要求勾缝砂浆塞入灰缝中，压实拉平深浅一致，横竖缝交接处应平整。

4）砖砌检查井施工时的注意事项

雨天砌井，在检查井坑开挖后，井身要一次砌起。必要时在井室底部预留进水孔，在还土前砌堵严实。检查井砌筑部分砌好和砂浆达到规定强度后，即进行预制检查井的安装。检查井回填土前检查下列各项，并要符合下列要求：井壁的勾缝抹面和防渗层符合质量要求；井盖的高程要在±5mm以内；井壁同管道连接处须严密不得漏水。

（4）井座井盖安装

井座井盖安装在井筒砌筑好或预制砼井座板安好后进行，施工时浇C15砼以固定井座，并设横坡向井口，砼顶面原浆压抹平整。

6、雨水管道回填

本工程管道回填设计采用天然砂回到管顶以上50cm，管顶50cm以上采用土质回填

1、沟槽回填应在管道隐蔽工程验收合格后进行，回填前必须将槽底杂物

如砖块等清理干净。

2、在密闭性试验前，除接头部位可外露外，管道两侧及管顶以上50cm 均须回填，密闭性试验合格后，应及时回填其余部分。

3、沟槽回填砂时，应先从管道、检查井等构筑物两侧同时对称回填, 不得直接扔在管道上或集中推入，确保管道与构筑物不产生偏移。

4、从管底基础至管顶以上50cm范围内回填天然砂，并冲水密实；管顶50cm以上回填土时，应分层填筑，并碾压、夯实。

沟槽回填的密实度要求：

Ⅰ-回填压实系数为0.9

Ⅱ-回填压实系数为0.85

Ⅲ-回填压实系数按道路路基要求

注：1、管道两侧回填应同时进行，高差不得大于0.3m

2、施工期间设计地面以上临时堆土不得超过0.5m，通过大型机械是要经过结构验算。
