RDS 系列 微机保护 使用说明书 V
微机保护技术说明书
微机保护测控装置技术使用说明书版本：V1.00*本说明书可能会被修改，请注意最新版本资料目录一．装置简介 (3)1.装置概述 (3)1.1装置简介 (3)1.2装置特点 (4)1.4 装置结构 (5)2主要技术指标 (6)2.1 技术参数 (6)2.2 环境参数 (8)二．综合保护测控装置 (9)1．功能说明 (9)1.1 三段式相间过流保护 (9)1.2 过负荷保护 (10)1.3 重合闸保护 (10)1.4 相间加速保护 (11)1.5 充电保护 (11)1.6 负序过流保护 (11)1.7 零序过流保护 (11)1.8 过电压保护 (11)1.9 低电压保护 (12)1.10 零序过电压保护 (12)1.11 低频减载保护 (12)1.12 非电量保护 (12)1.12 系统异常工况告警及闭锁功能 (13)2．装置整定 (13)2.1 装置软压板整定 (14)2.2 装置定值整定 (14)2.3 装置参数整定 (16)三．电动机保护测控装置 (17)1．功能说明 (17)1.1 起动时间（Tstart） (17)1.2 相间过流保护 (17)1.3 负序过流保护 (17)1.4 过负荷保护 (18)1.5 零序过流保护 (18)1.6 过电压保护 (18)1.7 低电压保护 (18)1.8 零序过电压保护 (19)1.9 非电量保护 (19)1.10 系统异常工况告警及闭锁功能 (19)2．装置整定 (20)2.1 装置软压板整定 (20)2.2 装置定值整定 (20)2.3 装置参数整定 (21)四．进线保护装置 (22)1．功能说明 (22)1.1 三段式相间过流保护 (22)1.2 过负荷保护 (23)1.3 相间充电保护 (23)1.4 负序过流保护 (23)1.5 零序过流保护 (24)1.6 过电压保护 (24)1.7 低电压保护 (24)1.8 零序过电压保护 (24)1.9 进线备自投或自复保护 (25)1.10 系统异常工况告警及闭锁功能 (26)2．装置整定 (26)2.1 装置软压板整定 (26)2.2 装置定值整定 (27)2.3 装置参数整定 (28)五．使用说明 (29)1．装置介绍 (29)1.1 键盘 (29)1.2液晶 (29)1.3 界面菜单 (30)1.4 模拟通道 (30)1.5 事件报告 (31)1.6 系统设置 (32)1.7 装置测试 (33)1.8 装置调试 (34)2．保护装置外型开孔尺寸 (36)2.1 开孔尺寸及安装 (36)2.2安装 (36)2.3开孔尺寸图 (37)六．典型接线图 (38)1.线路保护典型接线图 (38)2.变压器保护典型接线图 (39)3.高压电容器保护典型接线图 (40)4.高压电动机保护典型接线图 (41)5.母联保护典型接线图 (42)6．进线备自投保护典型接线图 (43)七．常见故障及处理方法 (44)装置出厂缺省密码为0000一．装置简介1.装置概述1.1装置简介微机保护测控装置适用于66 kV及以下各电压等级的间隔单元的保护测控，具备完善的保护、测量、控制、进线备投及通信监视功能，为变电站、发电厂、高低压配电及厂用电系统的保护与控制提供了完整的解决方案，可有力地保障高低压电网及厂用电系统的安全稳定运行。
RDS保护装置 MODBUS规约

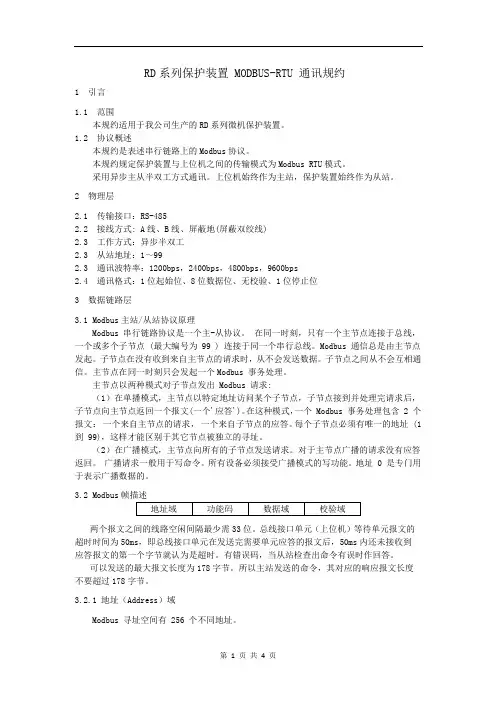

RD系列保护装置 MODBUS-RTU 通讯规约1 引言1.1 范围本规约适用于我公司生产的RD系列微机保护装置。
1.2 协议概述本规约是表述串行链路上的Modbus协议。
本规约规定保护装置与上位机之间的传输模式为Modbus RTU模式。
采用异步主从半双工方式通讯。
上位机始终作为主站，保护装置始终作为从站。
2 物理层2.1 传输接口：RS-4852.2 接线方式: A线、B线、屏蔽地(屏蔽双绞线)2.3 工作方式：异步半双工2.3 从站地址：1～992.3 通讯波特率：1200bps，2400bps，4800bps，9600bps2.4 通讯格式：1位起始位、8位数据位、无校验、1位停止位3 数据链路层3.1 Modbus主站/从站协议原理Modbus 串行链路协议是一个主-从协议。
在同一时刻，只有一个主节点连接于总线，一个或多个子节点 (最大编号为 99 ) 连接于同一个串行总线。
Modbus 通信总是由主节点发起。
子节点在没有收到来自主节点的请求时，从不会发送数据。
子节点之间从不会互相通信。
主节点在同一时刻只会发起一个Modbus 事务处理。
主节点以两种模式对子节点发出 Modbus 请求:（1）在单播模式，主节点以特定地址访问某个子节点，子节点接到并处理完请求后，子节点向主节点返回一个报文(一个'应答')。
在这种模式，一个 Modbus 事务处理包含 2 个报文：一个来自主节点的请求，一个来自子节点的应答。
每个子节点必须有唯一的地址 (1 到 99)，这样才能区别于其它节点被独立的寻址。
（2）在广播模式，主节点向所有的子节点发送请求。
对于主节点广播的请求没有应答返回。
广播请求一般用于写命令。
所有设备必须接受广播模式的写功能。
地址 0 是专门用于表示广播数据的。
3.2 Modbus帧描述两个报文之间的线路空闲间隔最少需33位。
总线接口单元（上位机）等待单元报文的超时时间为50ms，即总线接口单元在发送完需要单元应答的报文后，50ms内还未接收到应答报文的第一个字节就认为是超时。
人民电器 RDS5系列电动机保护断路器 产品说明书
产品概述
RDS5系列电动机保护断路器适用于交流电压至690V ，额定频率50Hz/60Hz ，额定电流从0.1到80A 的电路中，作为三相鼠笼型异步电动机的过载、断相、短路保护及不频繁的起动控制之用，也可用作配电线路保护和不频繁的负载转换，还可作隔离器使用。
产品符合：GB/T 14048.2、GB/T 14048.4、IEC60947-2 、IEC60947-4-1标准。
附件
205
选型指南
注：旋钮款只有32
壳架，附加与按钮款通用
断路器规格及短路分断能力
主要技术参数
206
外形尺寸
RDS5-80附件及外形尺寸
RDS5-32
附件及外形尺寸
订货时应注明型号规格、额定电流范围、数量及附件名称等。
如需订RDS5-80，56-80A 电动机保护断路器20台。
瞬时辅助触头可写成：RDS5-A01 1NO+1NC ，20台。
订货须知
207
RDS5-32X 附件及外形尺寸。
微机保护装置的使用方法
微机保护装置的使用方法微机保护装置的使用方法（一）微机保护单元箱的面板布置本试验台所设微机保护装置的面板示意图如附图2-1所示：附图2-1 微机保护面板示意图面板布置示意图分成五个区域：1．面板正中上层为数据信息显示屏区域；2．面板左上角为信号指示灯区域； 3．面板右上角为手动跳、合闸操作区域； 4．面板右下角为装置电源开关；5．面板正中下层为保护装置进行人机对话的键盘输入区。
（二）装置面板各部分的作用1．显示屏微机保护的显示内容分为四个部分，即正常运行显示、故障显示、整定值浏览和整定值修改。
正常运行显示内容根据不同的保护有不同的项目，每项显示由类型装置运行 I 段动作 II 段动作操作电源YHB-Ⅲ型微机保护装置合闸选择分闸 ON OFF画面切换▲▼信号复位主机复位＋－III 段动作变压器差动代码和反映其测量大小的数据组成；故障显示是在装置检测到故障并满足预先设定的条件后自动从正常显示状态切换到故障显示画面，本保护装置的故障显示由七个画面组成，相应记录过去七次故障数据，最近的故障画面在最上层，通过“▲”或“▼”键可浏览所有画面，且浏览过程是连续进行的，即当到达第七个故障画面时，再按“▼”键时将显示第一个画面，当到达第一个画面时，再按“▲”键将显示第七个画面的内容，每个故障画面包含了故障的类型、故障电流的大小；整定值浏览可观看装置的保护设置情况，但不能够修改整定值的大小；当输入密码正确时可进入整定值修改画面，通过使用“▲”、“▼”键可观看装置的保护设置情况，通过配合使用“+”、“-”键可修改整定值的大小或设置性质，本试验台微机保护装置整定值的设置情况和具体操作方法详见后面的装置整定值设置部份说明。
DJZ-Ⅲ型电气控制及继电保护试验台所设微机保护装置正常运行时显示的内容如附表2-1所示。
附表2-1 微机保护装置正常运行显示项目显示屏内容含意1A-XXX 变压器一次侧A相电流幅值，XXX表示电流幅值的大小（以下同）1B-XXX 变压器一次侧B 相电流幅值1C-XXX 变压器一次侧C 相电流幅值2A-XXX 变压器二次侧A相电流幅值2B-XXX 变压器二次侧B 相电流幅值2C-XXX 变压器二次侧C 相电流幅值U1-XXX PT测量点AB相线电压幅值U2-XXX PT测量点BC相线电压幅值U3-XXX PT测量点CA相线电压幅值由于本试验台微机保护装置设有三个方面的实验内容，为了便于区分各个不同的实验内容，特在正常运行时让每个方面实验所显示的画面项目上有所区别。
RD300系列 微机保护技术说明书[新版300]
![RD300系列 微机保护技术说明书[新版300]](https://img.taocdn.com/s3/m/39f5ad41c850ad02de80415a.png)
扰试验。
能承受 IEC1000-4-2 标准Ⅲ级、试验电压 6kV 的静电放电试验。
能承受 IEC1000-4-3 标准Ⅲ级、干扰场强 10V/m 的辐射电磁场干扰试验。
能承受 IEC1000-4-4 标准Ⅲ级的快速瞬变干扰试验。
8、过载能力
2 倍额定电流：
连续工作
10 倍额定电流： 16S
20 倍额定电流： 1S
并达到整定延时后保护动作，可以选择跳闸或告警。
3.5 定时限不平衡电流保护
装置通过计算变压器高压侧实际运行电流的负序分量构成不平衡电流保护。对于变压器的各
种不平衡故障，如不平衡运行、断相、反相等，可投入不平衡电流保护。为了避免变压器投运时
因三相合闸不同步可能引起的误动，建议带一定延时。
3.6 反时限不平衡电流保护
开入回路： 直流 24V，5mA（装置内部提供）
开出接点： 可持续接通 DC220V，5A 电流（纯阻性负载）
3、绝缘电阻、介质强度和冲击电压
绝缘电阻：≥50 MΩ
介质强度：2KV，50Hz，1min
冲击电压：5KV，(1.2/50)µs
4、振动
符合 IEC60255-21-1 中 3.2.1、3.2.2 的有关规定。
5、冲击
符合 GB/T14537-1993 中 4.2.1、4.2.2 的有关规定。
3
RD 珠海瑞捷电气有限公司
微机保护技术说明书
6、碰撞
符合 GB/T14537-1993 中 4.3 的有关规定。
7、抗电磁干扰性能
能承受频率为 1MHz 及 100KHz，电压幅值共模 2500V，差模 1000V 的衰减震荡波脉冲干
7
RD 珠海瑞捷电气有限公司
RD300系列 微机保护技术说明书[新版300]
第三章 RD300T 型微机变压器保护装置
1、概述 本装置适用于 35KV 及以下电压等级的配电变压器、站用变压器的综合保护。既可以分散在
开关柜就地安装，也可以集中组屏安装。完善的设计保证了装置可以在恶劣环境下长期、可靠地 运行。 2、主要功能
高压侧速断保护 高压侧定时限过流保护 高压侧反时限过流保护
18 备用开入1
入 量
19 备用开入2
20 信号公共端
21 装置故障
中 央
22 保护跳闸
信
23 告 警
号
24
保护跳闸
保
25
护
26
出
保护合闸
口
27
28
Uc
电压
屏蔽接地
RD 珠海瑞捷电气有限公司
设计
标准化
制图
批准
校核
日期
审核
RD300F型微机线路保护装置端子图
图 号：
8
RD 珠海瑞捷电气有限公司
微机保护技术说明书
开入回路： 直流 24V，5mA（装置内部提供）
开出接点： 可持续接通 DC220V，5A 电流（纯阻性负载）
3、绝缘电阻、介质强度和冲击电压
绝缘电阻：≥50 MΩ
介质强度：2KV，50Hz，1min
冲击电压：5KV，(1.2/50)µs
4、振动
符合 IEC60255-21-1 中 3.2.1、3.2.2 的有关规定。
5、冲击
符合 GB/T14537-1993 中 4.2.1、4.2.2 的有关规定。
3
RD 珠海瑞捷电气有限公司
微机保护技术说明书
6、碰撞
符合 GB/T14537-1993 中 4.3 的有关规定。
RDS用户手册
目录第一章数据组织结构及操作 (3)第二章数据处理 (4)(1)新建工程 (4)(2)打开工程 (4)(3)关闭工程 (4)(4)方案索引表 (4)(5)方案表 (5)(6)断链表 (5)(7)平面资料 (6)(8)导线数据 (8)(9)转点数据 (8)(10)车站表 (9)(11)大中桥表 (10)(12)小桥涵表 (11)(13)隧道表 (12)(14)平立交道表 (12)(15)水准点表 (13)(16)线间距表 (13)(17)地面线表 (14)(18)坡度表 (15)(19)地质概况表 (16)(20)五线谱 (16)(21)控制参数 (17)(22)数据库管理 (22)(23)绘图样式编辑 (24)(24)成果表输出 (24)(25)数据库压缩 (25)(26)数据库备份 (25)前言RDS（路线设计系统）是铁三院线路处开发组按处下达任务，实现平纵断面协同设计的软件。
本软件采用VC＋＋和ARX技术进行开发，基于ACAD2000进行设计，拥有线路人熟悉的界面，易于操作，并且着力解决了图纸与数据库不一致的问题。
本模块从主要功能上可分为三部分：第一部分为数据处理，包括数据输入和成果输出，数据输入可以从不同的途径得到数据，包括数据录入、外业数据导入和外专业资料导入等，数据输出可以实现数据设计成果表的输出和下续资料的输出；第二部分为平面设计，可以实现平面图绘制和屏幕辅助选线功能；第二部分为纵断面设计，可以对坡度进行各种操作，软件可以提供各种有必要的帮助，使纵断面屏幕拉坡的设想成为现实。
本软件采用数据库进行数据管理，同一工程只有一个数据库，解决了数据容易丢失损坏的问题，并且支持多个方案，可以在一个数据库中保存多个方案的数据，方便方案比选。
第一章数据组织结构及操作(1)操作流程图第二章数据处理(1)新建工程采用标准对话框，输入工程名后，软件将在选定的目录下建立一个与文件名同名的目录，在目录中建立一个扩展名为.ass的数据库文件，并建立如下子目录：底图、外专业资料；设计时可将有关原始资料复制到相应目录下，以便于管理。
微机保护珠海瑞捷RDS100系列产品介绍
RDS100系列产品介绍一、概述RDS100系列微机保护及自动装置是我公司为了适应电力系统各发电厂、变电站、配电站等对继电保护的要求而专门开发的新一代微机型继电保护设备。
为35KV及以下电压等级架空线路、电缆线路、变压器、电动机、电容器、PT等一次设备提供完善的保护功能。
RDS100系列微机保护及自动装置由高集成度、总线不出芯片的单片机、高精度电流电压互感器、高绝缘强度出口中间继电器、高可靠开关电源模块等部件组成。
具有集成度高、保护配置齐全、抗干扰能力强、功耗小、抗恶劣环境等优点，特别适合于直接分散安装在开关柜上。
RDS100系列微机保护及自动装置具有以下特点：采用最新型高集成度单片机开发平台，总线不出芯片，抗干扰性能好。
采用统一的硬件框架、软件平台，产品一致性好。
装置采用全密封铝合金结构，抗电磁干扰能力强，外形小，安装十分简易。
保护功能配置灵活齐全，各种保护功能均可以通过控制字投退。
模拟量输入、开关量输入、电源输入及通讯接口部分采用了变压器隔离、光电隔离、TVS保护的抗干扰措施，使得装置的抗干扰能力特别强。
装置具备完善的自检功能，当发现装置工作不正常时可靠闭锁保护出口，保证装置不误动。
采用专用时钟芯片，由单独的晶振支持，带有备用电池，时钟即使在装置掉电后也能正确走时，使装置能准确记录各种故障信息。
装置具有三级看门狗，外部硬件看门狗、CPU硬件定时器看门狗和软件看门狗，保证装置在任何情况下不会死机。
具有高速光电隔离RS485通讯接口，通讯稳定可靠，并向用户提供开放的通讯协议，方便实现综合自动化。
装置中软件采用模块化设计，具有多种冗余措施，并经过了长时间的现场运行考验，程序运行稳定可靠。
采用全中文液晶显示界面，多层菜单显示，显示信息丰富，人机界面友好，无需复杂培训即可完成调试工作。
二、主要技术指标1、工作环境条件●环境温度：-20°C– +60°C●相对湿度：5%–95%●大气压力：86–106KPa2、主要电气技术参数●电源：交直流两用，DC220V或DC110V，AC85-265V允许偏差±20% ，纹波系数不大于5%●交流电流：额定5A, 或1A（订货注明）●交流电压：100V (线电压)●额定频率：50Hz●功率消耗：直流回路不大于8W交流回路不大于0.5VA●精确测量范围：相电流0.1In – 20In零序电流0.1A –10A电压5V – 170V●测量精度：电流<3%电压<3%●保护动作时间：在1.5倍定值下所有保护固有动作时间不大于50ms●开入回路：直流24V，5mA（装置内部提供）●开出接点：可持续接通DC220V，5A电流（纯阻性负载）3、绝缘电阻、介质强度和冲击电压●绝缘电阻：≥50 MΩ●介质强度：2KV，50Hz，1min●冲击电压：5KV，(1.2/50)µs4、振动符合IEC60255-21-1中3.2.1、3.2.2的有关规定。
RDS信号发生器使用手册
文 档 编 号版 本 密 级COMPASSSW-RDS-20070607V1.03深圳吉康电子有限公司产品名称: COMPASSSW -RDS 测试说明共19页RDS测试简易说明（内部公开)设计人员 √ walnutcy 日期: / / 编码实现 √ 日期:/ / 测试负责 √ 日期: / / 质量负责: √ 日期: / / 技术支持:√日期://中国深圳深圳吉康电子有限公司版权所有 不得复制鉴于公司现未有RDS相关的测试标准，及QA的要求，软件一组决定组织人力出一版简易的RDS试行测试说明，其主要目的是根据公司现有的硬件设施给出一个测试方案，对RDS功能进行一个稍微全面的测试，同时对QA作一个简单的使用培训作用。
由于时间仓促，我们这边只是对现有的资料进行了一下简单的整理及综合，中间还存在很多不足，希望各位在使用的过程中指出，我们这边将进行补充和更正。
该说明书大部分工作由黄万喜和陈梓湖负责完成，我这边只是做了一个简单的整理工作，有什么建议，可以给我们提出，谢谢。
项目组：软件一组联系人：黄万喜陈梓湖陈云目前版本：Ver 1.0版本历史责任人 时间 备注V1.0 2007/06/07 建立初始版本引言.........................................................................................................................................................- 2 - 版本历史.........................................................................................................................................- 2 - 目录.........................................................................................................................................................- 3 - 1． 前面板说明.....................................................................................................................................- 4 -1.1 主要按键及接口说明（见 图1-1）....................................................................................- 4 -1.2 Memory Operation Section 存储操作区（见图1-2）....................................................- 4 -1.3 AF Input Section 外接信号输入区（见 图1-3）..........................................................- 5 -1.4 Menu Keys 菜单按键 (见 图1-4)......................................................................................- 5 -1.5 RADIO DATA Keys 广播数据键（见 图1-5）..................................................................- 5 -1.6 Data entry section 数据输入区（见 图1-6）..............................................................- 6 - 2． LCD界面说明..................................................................................................................................- 7 -2.1 Radio Data System main Screen （广播数据系统主界面）见图2-1...........................- 7 -2.2 Radio Data System sub Screen (广播数据系统子界面)见 图2-2...............................- 8 -2.3 AF.main Screen (AF列表设置界面)..................................................................................- 9 - 3．测试平台的搭建.............................................................................................................................- 11 - 4. RDS功能测试..................................................................................................................................- 12 -4.1 AF功能..................................................................................................................................- 12 -4.2 PS显示..................................................................................................................................- 12 -4.3 PI搜索..................................................................................................................................- 13 -4.4 TA/TP功能............................................................................................................................- 13 -4.5 PTY 功能...............................................................................................................................- 14 -4.6 CT 更新.................................................................................................................................- 14 -4.7 ALARM 切换...........................................................................................................................- 14 -4.8 RDS部分术语........................................................................................................................- 14 -5. RDS的REG和MASK功能测试........................................................................................................- 16 -5.1 REG ON/OFF功能..................................................................................................................- 16 -5.2 MASK ALL/OFF功能..............................................................................................................- 17 -6 附录：...............................................................................................................................................- 19 -6.1 香港RDS AF LIST部分(沿香港海岸线可以收到的电台)...............................................- 19 -6.2 E9306--PTY 按键列表...........................................................................................................- 19 -1． 前面板说明1.1 主要按键及接口说明（见 图1-1）[1] POWER 键 ： 电源开关 [2] LCD 屏 ： 设置界面显示区[3] F1 ~ F5 (功能键) ： 用于直接移动光标，或切换功能界面[4] 输出接口 ： RDS 信号输出接口，输出阻抗75欧，输出信号强度为1.5Vp-p ~10Vp-p.1.2 Memory Operation Section 存储操作区（见图1-2）[6] 存储地址指示器 ： 显示存储地址 [7] ▲/GRP SCAN 键 ： 上一个存储地址 [2nd]/ [▲/GRP SCAN]，调出特殊的存储记忆。
微机保护珠海瑞捷RDS100
珠海瑞捷RDS100系列微机保护装置说明一、概述珠海瑞捷电气有限公司专业从事于电力系统自动化产品研制、研发、生产和销售，为国家高新技术企业。
珠海瑞捷RDS100系列微机保护及自动装置是我公司为了适应电力系统各发电厂、变电站、配电站等对继电保护的要求而专门开发的新一代微机型继电保护设备。
为35KV及以下电压等级架空线路、电缆线路、变压器、电动机、电容器、PT等一次设备提供完善的保护功能。
珠海瑞捷RDS100系列微机保护及自动装置由高集成度、总线不出芯片的单片机、高精度电流电压互感器、高绝缘强度出口中间继电器、高可靠开关电源模块等部件组成。
具有集成度高、保护配置齐全、抗干扰能力强、功耗小、抗恶劣环境等优点，特别适合于直接分散安装在开关柜上。
珠海瑞捷RDS100系列微机保护及自动装置具有以下特点：➢采用最新型高集成度单片机开发平台，总线不出芯片，抗干扰性能好。
➢采用统一的硬件框架、软件平台，产品一致性好。
➢装置采用全密封铝合金结构，抗电磁干扰能力强，外形小，安装十分简易。
➢保护功能配置灵活齐全，各种保护功能均可以通过控制字投退。
➢模拟量输入、开关量输入、电源输入及通讯接口部分采用了变压器隔离、光电隔离、TVS保护的抗干扰措施，使得装置的抗干扰能力特别强。
➢装置具备完善的自检功能，当发现装置工作不正常时可靠闭锁保护出口，保证装置不误动。
➢采用专用时钟芯片，由单独的晶振支持，带有备用电池，时钟即使在装置掉电后也能正确走时，使装置能准确记录各种故障信息。
➢装置具有三级看门狗，外部硬件看门狗、CPU硬件定时器看门狗和软件看门狗，保证装置在任何情况下不会死机。
➢具有高速光电隔离RS485通讯接口，通讯稳定可靠，并向用户提供开放的通讯协议，方便实现综合自动化。
➢装置中软件采用模块化设计，具有多种冗余措施，并经过了长时间的现场运行考验，程序运行稳定可靠。
➢采用全中文液晶显示界面，多层菜单显示，显示信息丰富，人机界面友好，无需复杂培训即可完成调试工作。
华为云数据库(RDS) 2.23.01.200 用户指南说明书
云数据库(RDS)2.23.01.200用户指南文档版本01发布日期2023-03-30版权所有 © 华为云计算技术有限公司 2023。
保留一切权利。
非经本公司书面许可，任何单位和个人不得擅自摘抄、复制本文档内容的部分或全部，并不得以任何形式传播。
商标声明和其他华为商标均为华为技术有限公司的商标。
本文档提及的其他所有商标或注册商标，由各自的所有人拥有。
注意您购买的产品、服务或特性等应受华为云计算技术有限公司商业合同和条款的约束，本文档中描述的全部或部分产品、服务或特性可能不在您的购买或使用范围之内。
除非合同另有约定，华为云计算技术有限公司对本文档内容不做任何明示或暗示的声明或保证。
由于产品版本升级或其他原因，本文档内容会不定期进行更新。
除非另有约定，本文档仅作为使用指导，本文档中的所有陈述、信息和建议不构成任何明示或暗示的担保。
华为云计算技术有限公司地址：贵州省贵安新区黔中大道交兴功路华为云数据中心邮编：550029网址：https:///目录1 RDS for MySQL快速入门 (1)1.1 操作指引 (1)1.2 步骤一：创建实例 (2)1.3 步骤二：连接实例 (6)1.3.1 实例连接方式介绍 (7)1.3.2 通过内网连接RDS for MySQL实例 (8)1.3.2.1 内网连接实例流程 (8)1.3.2.2 设置安全组规则 (9)1.3.2.3 通过内网连接RDS for MySQL实例 (11)1.3.2.4 连接云数据库RDS实例（国密用户） (15)1.3.3 通过公网连接RDS for MySQL实例 (19)1.3.3.1 公网连接实例流程 (19)1.3.3.2 绑定弹性公网IP (19)1.3.3.3 设置安全组规则 (20)1.3.3.4 通过公网连接RDS for MySQL实例 (22)2 RDS for PostgreSQL快速入门 (27)2.1 操作指引 (27)2.2 步骤一：创建实例 (28)2.3 步骤二：连接实例 (32)2.3.1 实例连接方式介绍 (32)2.3.2 通过内网连接RDS for PostgreSQL实例 (33)2.3.2.1 内网连接实例流程 (33)2.3.2.2 设置安全组规则 (34)2.3.2.3 通过psql连接实例 (35)2.3.3 通过公网连接RDS for PostgreSQL实例 (37)2.3.3.1 公网连接实例流程 (37)2.3.3.2 绑定弹性公网IP (37)2.3.3.3 设置安全组规则 (38)2.3.3.4 通过psql连接实例 (39)3 MySQL语法参考 (41)3.1 概述 (41)3.2 SQL语法 (41)3.2.1 SELECT (41)3.2.2 SELECT DISTINCT (42)3.2.3 ORDER BY (42)3.2.4 AND & OR 运算符 (43)3.2.5 WHERE 子句 (43)3.2.6 INSERT INTO (43)3.2.7 UPDATE (44)3.2.8 DELETE (44)3.3 SQL函数 (45)3.3.1 SQL Date函数一览表 (45)3.3.1.1 NOW (45)3.3.1.2 CURDATE (46)3.3.1.3 CURTIME (46)3.3.1.4 DATE (46)3.3.1.5 EXTRACT (47)3.3.1.6 DATE_ADD (48)3.3.1.7 DATE_SUB (48)3.3.1.8 DATEDIFF (49)3.3.1.9 DATE_FORMAT (50)3.3.2 SQL NULL函数一览表 (50)3.3.2.1 ISNULL (50)3.3.2.2 COALESCE (51)3.3.2.3 IFNULL (51)3.3.3 SQL Aggregate函数一览表 (51)3.3.3.1 AVG (52)3.3.3.2 COUNT (52)3.3.3.3 MAX (53)3.3.3.4 MIN (53)3.3.3.5 SUM (53)3.3.4 SQL Scalar函数一览表 (54)3.3.4.1 FORMAT (54)3.3.4.2 LCASE (54)3.3.4.3 LEN (55)3.3.4.4 MID (55)3.3.4.5 ROUND (56)3.3.4.6 UCASE (56)3.3.5 HAVING 子句 (57)3.3.6 GROUP BY 语句 (57)4 RDS for MySQL用户指南 (58)4.1 使用规范 (58)4.1.1 数据库使用规范 (58)4.2 数据库迁移 (61)4.2.1 使用mysqldump迁移MySQL数据 (61)4.3 性能调优 (65)4.3.1 RDS for MySQL性能规格建议 (65)4.3.2 RDS for MySQL参数调优建议 (66)4.3.3 如何提高RDS数据库的查询速度 (67)4.3.4 MySQL性能调优-解决慢SQL问题 (67)4.3.5 RDS for MySQL性能调优-解决空间不足问题 (69)4.3.6 RDS for MySQL性能调优-解决内存使用率高问题 (71)4.3.7 RDS for MySQL性能调优-解决高I/O问题 (72)4.4 实例生命周期 (74)4.4.1 创建与原实例相同配置的数据库实例 (74)4.4.2 重启实例 (75)4.4.3 自定义列表项 (76)4.4.4 导出实例 (76)4.4.5 删除实例 (77)4.4.6 回收站 (78)4.5 变更实例 (79)4.5.1 修改实例名称 (79)4.5.2 修改实例备注 (80)4.5.3 修改数据同步方式 (80)4.5.4 切换主备实例的可用性策略 (81)4.5.5 变更实例的CPU和内存规格 (82)4.5.6 磁盘扩容 (83)4.5.7 设置可维护时间段 (84)4.5.8 单机转主备实例 (85)4.5.9 手动切换主备实例 (86)4.5.10 迁移可用区 (87)4.6 只读实例 (87)4.6.1 只读实例简介 (88)4.6.2 创建只读实例 (88)4.6.3 管理只读实例 (91)4.7 数据备份 (91)4.7.1 备份概述 (91)4.7.2 设置自动备份策略 (92)4.7.3 创建手动备份 (93)4.7.4 下载备份文件 (95)4.7.5 下载Binlog备份文件 (96)4.7.6 设置RDS for MySQL本地Binlog日志清理 (98)4.7.7 复制备份 (99)4.7.8 删除手动备份 (100)4.8 数据恢复 (100)4.8.1 通过备份文件恢复RDS for MySQL实例数据 (100)4.8.2 通过备份文件恢复到自建数据库（MySQL） (102)4.8.3 将数据库实例恢复到指定时间点 (104)4.8.4 将库表数据恢复到指定时间点 (106)4.9 参数模板管理 (107)4.9.1 创建参数模板 (107)4.9.2 修改RDS for MySQL实例参数 (108)4.9.3 导出参数模板 (110)4.9.4 比较参数模板 (111)4.9.5 查看参数修改历史 (112)4.9.6 复制参数模板 (113)4.9.7 重置参数模板 (113)4.9.8 应用参数模板 (114)4.9.9 查看参数模板应用记录 (114)4.9.10 修改参数模板描述 (115)4.9.11 删除参数模板 (115)4.10 连接管理 (115)4.10.1 查看和修改内网地址 (116)4.10.2 绑定和解绑弹性公网IP (116)4.10.3 修改数据库端口 (117)4.10.4 设置安全组规则 (118)4.11 数据库管理 (120)4.11.1 创建数据库 (120)4.11.2 修改数据库备注 (121)4.11.3 数据库授权 (122)4.11.4 删除数据库 (122)4.11.5 开启或关闭事件定时器 (123)4.12 帐号管理（非管理员权限） (124)4.12.1 创建数据库帐号 (124)4.12.2 重置数据库帐号密码 (125)4.12.3 修改数据库帐号权限 (125)4.12.4 修改主机IP (126)4.12.5 删除数据库帐号 (126)4.13 帐号和网络安全 (127)4.13.1 重置管理员密码 (127)4.13.2 修改实例安全组 (128)4.13.3 设置SSL数据加密 (129)4.13.4 开启透明数据加密功能 (130)4.14 监控指标 (130)4.14.1 支持的监控指标 (130)4.14.2 查看监控指标 (136)4.15 CTS审计 (136)4.15.1 查看日志记录 (136)4.16.1 日志配置管理 (137)4.16.2 查看或下载错误日志 (138)4.16.3 查看或下载慢日志 (139)4.16.4 查看主备切换日志 (142)4.16.5 开启SQL审计日志 (142)4.16.6 下载SQL审计日志 (143)4.17 任务中心 (145)4.17.1 查看任务 (145)4.17.2 删除任务 (146)4.18 标签 (146)5 RDS for PostgreSQL用户指南 (148)5.1 数据库迁移 (148)5.1.1 使用psql命令迁移PostgreSQL数据 (148)5.2 参数调优 (150)5.2.1 RDS for PostgreSQL参数调优建议 (150)5.3 RDS for PostgreSQL增强版 (151)5.3.1 RDS for PostgreSQL增强版简介 (151)5.3.2 函数 (151)5.3.3 系统视图 (156)5.3.4 数据类型 (158)5.3.5 隐式类型转换 (158)5.3.6 预定义参数 (159)5.3.7 宏变量 (159)5.3.8 操作符 (160)5.3.9 语法 (160)5.4 实例生命周期 (162)5.4.1 创建与原实例相同配置的数据库实例 (162)5.4.2 重启实例 (163)5.4.3 自定义列表项 (163)5.4.4 导出实例 (164)5.4.5 删除实例 (164)5.4.6 回收站 (165)5.5 变更实例 (166)5.5.1 修改实例名称 (167)5.5.2 修改数据同步方式 (167)5.5.3 切换主备实例的可用性策略 (168)5.5.4 变更实例的CPU和内存规格 (168)5.5.5 磁盘扩容 (169)5.5.6 设置可维护时间段 (171)5.5.7 单机转主备实例 (171)5.5.8 手动切换主备实例 (172)5.6.1 只读实例简介 (173)5.6.2 创建只读实例 (174)5.6.3 管理只读实例 (176)5.7 数据备份 (176)5.7.1 备份概述 (176)5.7.2 设置自动备份策略 (177)5.7.3 创建手动备份 (177)5.7.4 下载全量备份文件 (178)5.7.5 下载增量备份文件 (179)5.7.6 复制备份 (180)5.7.7 删除手动备份 (180)5.8 数据恢复 (181)5.8.1 通过备份文件恢复RDS for PostgreSQL实例数据 (181)5.8.2 将数据库实例恢复到指定时间点 (183)5.9 参数模板管理 (184)5.9.1 创建参数模板 (184)5.9.2 修改RDS for PostgreSQL实例参数 (185)5.9.3 导出参数模板 (187)5.9.4 比较参数模板 (187)5.9.5 查看参数修改历史 (188)5.9.6 复制参数模板 (189)5.9.7 重置参数模板 (189)5.9.8 应用参数模板 (190)5.9.9 查看参数模板应用记录 (190)5.9.10 修改参数模板描述 (191)5.9.11 删除参数模板 (191)5.10 连接管理 (192)5.10.1 查看和修改内网地址 (192)5.10.2 绑定和解绑弹性公网IP (192)5.10.3 修改数据库端口 (193)5.10.4 通过pgAdmin连接实例 (194)5.11 插件管理 (196)5.11.1 创建和删除插件 (196)5.11.2 支持的插件列表 (198)5.12 表空间管理 (201)5.13 帐号和网络安全 (203)5.13.1 重置管理员密码 (203)5.13.2 修改实例安全组 (204)5.14 监控指标 (205)5.14.1 支持的监控指标 (205)5.14.2 查看监控指标 (208)5.15.1 查看日志记录 (209)5.16 日志管理 (210)5.16.1 下载错误日志 (210)5.16.2 下载慢日志 (210)5.17 任务中心 (211)5.17.1 查看任务 (211)5.17.2 删除任务 (212)5.18 标签 (213)6 常见问题 (214)6.1 产品咨询 (214)6.1.1 使用RDS要注意些什么 (214)6.1.2 RDS实例是否会受其他用户实例的影响 (214)6.1.3 云数据库RDS支持跨AZ高可用吗 (214)6.1.4 为何使用了RDS后网站登录较慢 (215)6.1.5 多台弹性云服务器是否可以使用同一个RDS数据库 (215)6.2 资源及磁盘管理 (215)6.2.1 占用RDS磁盘空间的日志及文件有哪些 (215)6.2.2 哪些内容会占用用户所创建的RDS实例空间 (216)6.2.3 DDL操作对磁盘空间的要求 (216)6.2.4 ECS资源余量检查 (216)6.3 数据库连接 (217)6.3.1 RDS数据库连接数满的排查思路 (217)6.3.2 RDS数据库实例支持的最大数据连接数是多少 (217)6.3.3 如何创建和连接ECS (218)6.3.4 内网方式下ECS无法连接RDS实例的原因 (218)6.3.5 客户端问题导致连接失败 (219)6.3.6 服务端问题导致连接失败 (219)6.3.7 应用程序怎么访问VPC中的RDS实例 (220)6.3.8 应用程序是否需要支持自动重连数据库 (220)6.3.9 如何通过JDBC连接RDS for MySQL数据库 (220)6.3.10 通过JDBC连接RDS for MySQL数据库超时的解决方法 (224)6.3.11 如何通过JDBC连接RDS for PostgreSQL数据库 (226)6.3.12 RDS跨地域内网能访问吗 (229)6.3.13 使用SSL连接数据库发生主备切换后是否可以正常连接 (229)6.3.14 为什么重置密码后新密码没有生效 (229)6.4 数据库迁移 (229)6.4.1 为什么要采用mysqldump和pg_dump工具迁移 (229)6.4.2 RDS支持导入哪些数据库引擎的数据 (229)6.5 数据库权限 (230)6.5.1 root帐号为什么没有super权限 (230)6.6 数据库存储 (230)6.6.1 RDS for MySQL支持哪些存储引擎 (230)6.6.2 RDS使用的什么存储 (231)6.6.3 数据超过了RDS for MySQL实例的最大存储容量怎么办 (231)6.7 安装客户端 (232)6.7.1 如何安装MySQL客户端 (232)6.7.2 如何安装PostgreSQL客户端 (233)6.7.3 如何安装jdk客户端 (234)6.8 备份与恢复 (235)6.8.1 RDS能够保存多长时间的备份 (235)6.8.2 数据库在备份时间段中是否可用 (236)6.8.3 如何将RDS数据库备份到弹性云服务器上 (236)6.8.4 为什么自动备份会失败 (236)6.8.5 为什么数据表会丢失或数据被删除 (237)6.9 数据库监控 (237)6.9.1 用户平时需要关注实例的哪些监控指标 (237)6.10 扩容及规格变更 (238)6.10.1 RDS实例在扩容和规格变更期间是否一直可用 (238)6.10.2 为什么端口变更后实例状态异常 (238)6.11 数据库参数修改 (238)6.11.1 哪些参数设置不合理会导致数据库不可用（RDS for PostgreSQL） (238)6.11.2 RDS for MySQL密码过期策略 (239)6.12 网络安全 (240)6.12.1 如何保障EIP数据传输安全 (240)6.12.2 如何防止任意源连接数据库 (240)6.12.3 将根证书导入Windows/Linux操作系统 (241)6.12.4 如何确认SSL根证书的有效期 (242)6.12.5 数据库中数据被损坏的可能原因有哪些 (242)A 常用操作 (244)A.1 创建VDC和VDC用户 (244)A.1.1 VDC租户模型简介 (244)A.1.2 创建租户（含管理员、默认一级VDC和企业项目） (245)A.1.3 为VDC租户配置网络 (246)A.1.4 创建资源集 (247)A.1.5 配置企业项目 (248)A.1.6 创建VDC业务员 (249)A.1.7 创建二级及以下VDC（含管理员和默认企业项目） (251)A.1.8 登录ManageOne (252)A.2 打开管理员鉴权模式 (253)A.3 登录云数据库RDS控制台 (254)B 修订记录 (255)1 RDS for MySQL快速入门1.1 操作指引本章节提供了在华为云Stack全新安装场景下，使用Huawei Cloud Core Turnkey安装部署后，VDC资源初始划分、创建实例、连接实例的具体操作流程。
RDS200微机保护装置
RDS200微机保护装置第⼀章RDS200F型微机线路保护装置使⽤说明1、适⽤范围本装置适⽤于35KV及以下电压等级的架空线路、电缆线路的保护。
既可以分散在开关柜就地安装，也可以集中组屏安装。
完善的设计保证了装置可以在恶劣环境下长期、可靠地运⾏。
2、主要功能三段式过流保护速断、限时速断、定时限过流反时限过流保护⼀次曲线/⼆次曲线可以选择过负荷保护告警/跳闸可以选择零序保护告警/跳闸可以选择低电压保护过电压保护重合闸保护后加速保护PT断线告警防跳功能三遥功能故障事件记录和查询RS485通讯中⽂汉字显⽰3、限时速断保护3.1速断保护任⼀相保护电流⼤于速断整定值并达到整定延时保护动作。
任⼀相保护电流⼤于限时速断整定值并达到整定延时保护动作。
- 1 -3.3 定时限过流保护任⼀相保护电流⼤于过流整定值并达到整定延时后保护跳闸动作。
3.4 反时限过流保护本装置提供两种曲线的反时限过流保护，反时限曲线可以选择。
⼀次反时限曲线：⼆次反时限曲线：1)(-=fs fs I I T t 1)(2-=fsfs I I T t 式中： Tfs -- 时间常数； Ifs – 反时限启动电流；I – 实际运⾏电流3.5 过负荷保护过负荷保护监视三相电流，当任⼀相电流⼤于整定值并达到整定延时后保护动作，零序电流由专⽤的穿芯零序互感器提供，零序保护可以选择跳闸或告警。
当三个线电压均⼩于低电压保护整定值并达到延时后低电压保护动作。
为防⽌装置上电时母线三相失压⽽引起低电压保护动作，装置只有监测到母线电压正常后才⾃动投⼊低电压保护。
若PT 断线闭锁功能投⼊，当发⽣PT 断线后将闭锁低电压保护。
跳闸出⼝13.8 过电压保护当最⼤线电压⼤于过电压保护整定值并达到延时后保护跳闸动作。
3.9.1 启动⽅式三相⼀次重合闸启动⽅式采⽤保护启动。
3.9.2 充电条件重合闸满⾜以下条件后，开始充电，达到10秒后充电完成，置充电标志，重合闸逻辑投⼊。
RDS500XFT说明书
RDS500XFT说明书1、智能型主机，主机采用DSP芯片控制，16位DAC输出，对基波可产生每周2000点的高密度正弦波，为国内测试仪中的最高水平。
大大改善了波形质量，提高了测试仪的精度。
2、单机独立运行，装置由旋转鼠标通过大屏幕液晶显示屏幕进行操作。
3、联接电脑运行，连机打印报告等。
4、“傻瓜式”操作,采用先进的“光电旋转鼠标”控制器，免去复杂的键盘操作,不需要计算机知识都可操作,简便易学。
5、模块化设计，所有插件之间完全独立，只需要换插件即可实现硬件的维护和升级。
6、由于是六相电流，六相电压输出，可方便对备自投装设置和微机差动保护装置进行试验，使该项试验非常完美。
7、单机独立运行，内置高性能工控机，住频300~600MHZ，128M内存，12G 硬盘，运行Windows Xp操作系统，面板配有高级不锈钢键盘，轨迹球鼠标8.4寸TFT真彩液晶显示器。
8、六相电流、六相电压同时输出。
9、可方便对备自投装置和微机差动保护装置进行试验。
10、可对现场各种继电器，保护及安全自动装置进行检定，并可模拟各种复杂瞬时性，永久性，转换性故障进行整组试验。
可实时保存测试数据，显示矢量图，绘制各种特性曲线，联机打印报表等。
11、采用USB2.0接口与PC机相连，无须任何转接线，使用方便。
13、整机采用开关电源及开关放大器技术。
14、模块化设计，所有插件之间完全独立，只需更换插件即可实现硬件的维护和升级。
15、随意配置，如配置成6相电流，5相电压+2相电流等。
16、用户可通过软件对测试仪精度进行校准17、可对Comtrade格式的故障录波数据进行回放。
18、按国际标准设计有电源功率因数校正电路，使装置效率高达95%以上。
19、微机继电保护测试仪供电电压下降到120V时，仍保证装置正常工作。
20、功放采用硬件保护方式，保证装置的可靠性。
1 、速断保护本装置提供电流速断保护,任一相保护电流大于速断整定值并达到整定延时保护动作。
珠海瑞捷RDS100F型微机线路继保
珠海瑞xxRDS100F型微机线路继保一、RDS100F继保装置概述RDS100F型微机线路保护装置适用于35KV及以下电压等级的架空线路、电缆线路的保护。
既可以分散在开关柜就地安装，也可以集中组屏安装。
完善的设计保证了装置可以在恶劣环境下长期、可靠地运行。
二、主要功能三段式过流保护速断、限时速断、定时限过流反时限过流保护一次曲线/二次曲线可以选择过负荷保护告警/跳闸可以选择零序过流保护警/跳闸可以选择低电压保护过电压保护三相一次重合闸后加速PT断线告警故障事件记录和查询开关分合闸遥控RS485通讯中文汉字显示三、保护配置及工作原理3.1三段过流保护（速断、限时速断、定时限过流）装置配置了三段过流保护，分别为速断、限时速断、过流保护，三段保护延时均可分别整定。
3.2反时限过流保护本装置提供两种曲线的反时限特性，反时限曲线可以选择。
一次反时限曲线二次反时限曲线3.3过负荷保护过负荷保护可以选择跳闸或告警。
过负荷元件监视三相电流，当有任一相电流大于整定值并达到整定延时后保护即动作。
过负荷保护动作时装置自动闭锁重合闸。
3.4零序过流保护本装置配置了定时限零序过流保护。
零序电流由专用的穿芯零序互感器提供，可以选择跳闸或告警。
3.5低电压保护当断路器处于合位且三个线电压均小于低电压保护的整定值并达到延时后保护即动作。
为防止装置上电时母线三相失压而引起低电压保护动作，装置只有检测到母线电压正常后才投入低电压保护。
若PT断线闭锁投入时，当发生PT 断线时将闭锁低电压保护。
3.6过电压保护本装置配置了过电压保护。
当三个线电压均大于过电压保护整定值并达到整定延时后保护即跳闸出口。
3.7三相一次自动重合闸3.7.1启动方式三相一次重合闸有两种启动方式：保护启动和不对应启动（即开关偷跳启动），在保护动作或开关偷跳后重合闸功能开放3秒，如果此时无闭锁条件，则进行重合闸逻辑判断。
3.7.2充电条件重合闸满足以下条件后，开始充电，达到15秒后充电完成，置充电标志，重合闸逻辑投入。
RDS100FT微机保护装置使用说明书(LV_H10S10)(精)
微机保护装置使用说明书珠海瑞捷电气有限公司珠海瑞捷电气有限公司版本: LV_H10S102013年 5月FT 型微机保护装置微机保护装置1、概述概述本装置既可以用于 35KV 及以下电压等级的线路保护,也可用于变压器保护; 既可以分散在开关柜就地安装,也可以集中组屏安装。
完善的设计保证了装置可以在恶劣环境下长期、可靠地运行。
2、主要功能主要功能三段过流保护速断、限时速断、定时限过流反时限过流保护反时限曲线可选过负荷保护告警/跳闸可选零序过流保护告警/跳闸可选低电压保护告警/跳闸可选过电压保护告警/跳闸可选失压保护告警/跳闸可选断相保护告警/跳闸可选三相一次重合闸后加速保护变压器本体保护故障事件记录和查询 RS485通讯中文汉字显示 3、保护配置及工作原理保护配置及工作原理3.1 3.1 速断保护速断保护速断保护本装置提供电流速断保护。
任一相保护电流大于速断整定值并达到整定延时保护动作。
3.2 3.2 限时速断保护限时速断保护限时速断保护本装置提供限时速断保护。
任一相保护电流大于限时速断整定值并达到整定延时保护动作。
3.33.3 定时限过流保护定时限过流保护本装置提供定时限过流保护。
任一相保护电流大于过流整定值并达到整定延时后保护跳闸动作。
3.4 3.4 反时限过流保护反时限过流保护反时限过流保护本装置提供反时限过电流保护。
提供两种曲线的反时限特性,反时限曲线可以选择。
一次反时限曲线:二次反时限曲线:式中:Tfs-时间常数;Ifs-反时限启动电流;I-线路实际运行电流 3.5 3.5 过负荷保护过负荷保护过负荷保护本装置提供过负荷保护。
过负荷元件监视三相电流,当任一相电流大于整定值并达到整定延时后保护动作,出口可选择跳闸或告警。
3.6 3.6 零序过流保护零序过流保护零序过流保护本装置配置了定时限零序过流保护, 零序电流由专用的穿芯零序互感器提供, 出口可选择跳闸或告警。
3.7 3.7 低电压保护低电压保护低电压保护本装置配置了低电压保护。
R18型 RDS数字信息调频发射机使用说明
1本机采用国际领先的RDS 数字信息调频技术（国内首家）制造。
与传统数字锁相环技术相比，它是一种全新概念的软件型调频发射机,它的性能不再受到硬件零件的制约而产生音质的不同,软件调频广播使得每台产品都可以像复制的文件一样得到完全的一致性,并且软件技术使得调频性能完全接近于理想的调频指标.音质优美，失真极小,频率稳定，。
它系统集成度高，无需外接电感电容,不受器件性能影响.是真正的新时代产品,是普通寻址分区技术制造的发射机无法相比的。
为体现本机的特独性,我公司专为此产品开模制造了专用的液晶显示屏。
这是一块低电压的高对比12点的显示屏.它可显示当前发射机的工作状态,工作频率外,还可显示当前发射机发送的一些数据(指带有RDS 数字功能的机器)适用于广播电台临时广播,移动广播,广播预警,政府工程车队视察讲解,汽车影院等机器安装天线安装机器安装天线安装发射机不同于其它电器产品,在使用本产品之前,请确认天线是否与发射机连接良好(且必需使用与发射机相同或相近频率的天线) 将天线吸牢后,天线插头与发射机M 座拧紧,即可将电源线插入汽车点烟器,轻顺时针转动发射机左侧的麦克风音量电位器,听到哒的一声,机器电源接通,即开机发送信号.此时其它汽车把汽车调频收音机调至发本发射机显示屏的显示相同频率即可在在汽车接收到本机发送的立体声高保真音乐.插入随机附送的麦克风,您还可以对其它汽车进行讲话播音.(立体声频音输入接口可与任何MP3 MP4 PSP 等相连,注意为得到最好的效果,请使用优质信号屏蔽连接线)功能操作功能操作DO/MD DO/MD正常工作界面下,长按此键,电池框内显示02,表示进入频率调节模式,此时单按UP/SC 频率步进向上调节,长按快速向上调节.DO/DM 在此界面下,短按频率向下调节,长按保存并退出频率调节模式.UP/SC UP/SC正常工作界面下,短按此键,电池框内显示03,表示进入开机代码选择模式,在此模式下,您可以选择需要打开的接收机代号.FEE 后面的数字即为待选开机号,需要选中此号,长按UP/SC 键,显示屏右侧显示字母M,表示选中有效.再次长按可取消此号,选定一个号码后,短按UP/SC 可继续向下选择需要的号码. 全部选好后,长按DO/MD 退出并保存. 音频设备的操作音频设备的操作音频设备的操作本机立体声音频输入口接入各种如MP3 MP4 DVD CD 等音源,因为各种音源信号强度大小不一,有必要提醒用户适当调节音源音量,以获得最佳音响效果.具体操作如下,把接收机音量调到约2/32大小,以接收机不出现声音失真为前提,尽量调大音源音量.这样可以获得最高信噪比.如果声音出现失真时,则应相应减小音源量量.分区寻址分区寻址示意示意示意如果您所购机器不带有RDS 分区寻址功能,以下文字可跳过.下面以学校为例，介绍本机常用操作。
珠海瑞捷RDS900P系列微机保护
RDS900P型微机PT保护装置1、概述本装置适用于35KV及以下电压等级的双母线或单母线分段下的PT自动切换、低电压、过电压及绝缘监视。
既可以分散在开关柜就地安装，也可以集中组屏安装。
完善的的设计保证了装置可以在恶劣环境下长期、可靠地运行。
2、主要功能PT自动切换低电压告警过电压告警母线绝缘监视PT断线告警三遥功能故障事件记录和查询RS485通讯中文汉字显示3、保护配置及工作原理3.1 PT自动切换当双母线按双母并列或单母分段按单母方式运行时，两组PT中的一组发生故障或检修而停用时，本装置将进行PT切换动作将两组（段）PT二次侧小母线并联运行。
自动切换的条件为分段开关的辅助接点应处于合位，转换开关处于允许自动状态，且3.2 低电压保护本装置实时监测两段母线电压，当任一段母线电压低于低电压整定值时，经延时后发低电压信号。
为防止装置上电时母线三相失压而引起低电压动作，装置只有监测到母线电压正常后才投入低电压保护。
若PT断线闭锁功能投入，当发生PT断线后将闭锁低电压保护。
3.3 过电压保护本装置实时监测两段母线电压，当任一段发生母线电压高于过电压定值时，经延当PT开口三角电压大于零序电压定值时，判为接地故障，装置经延时发接地告3.5 PT断线检测功能当同一段母线任两个线电压差大于30V时, 经过10秒判为PT断线。
4、保护定值表KZ1(控制字1)各位定义如下：(1-投入；0-退出)KZ2(控制字2)各位定义如下：(1-投入；0-退出)KZ3(控制字3)各位定义如下：(1-投入；0-退出)地址:广东珠海唐家湾哈工大路1号新经济资源开发港电话:(0756)3628508 3628518 3628528 3628568传真:(0756)3628598网址:。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
