电力电子技术中的电力电子变压器有什么特点

电力电子技术中的电力电子变压器有什么特点

电力电子技术中的电力电子变压器有什么特点电力电子技术是电力系统中的重要组成部分,其应用范围广泛,其中电力电子变压器作为电力电子技术中的重要组成部分,具备着一些独特的特点。

本文将从变压器的基本原理、应用领域和特点等方面进行论述。

一、基本原理变压器是通过电磁感应原理实现电能的传输和变换的一种电气装置。

电力电子变压器是在变压器的基础上应用了电力电子技术的产物。

基于变压器的原理,电力电子变压器将交流电能通过开关管等电力电子元器件进行调节和控制,实现变换、调整和控制电能的功能。

相比传统的变压器,电力电子变压器具有更灵活的控制特性,能够满足不同的电力系统需求。

二、应用领域电力电子变压器在电力系统中得到了广泛的应用,主要包括以下几个领域:1. 电力传输与分配:电力电子变压器可以在电力系统中实现高效率的能量传输和分配。

通过控制电力电子变压器的工作方式和参数,可以实现电能的变压、变频、调整等功能,确保电力系统的稳定运行。

2. 可再生能源发电系统:电力电子变压器在可再生能源发电系统中起到了重要的作用。

例如,光伏发电系统、风力发电系统等,通过电力电子变压器的调节和控制,将可再生能源转化为交流电,并实现与电网的连接。

3. 智能电网与微电网:随着电力系统向智能化和可靠性更高的方向发展,电力电子变压器在智能电网与微电网中的应用越来越广泛。

通过电力电子变压器的运行和控制,实现电能的调度和优化,提高电力系统的供电质量和可靠性。

三、特点分析1. 高效性:电力电子变压器能够实现高效率的能量传输和变换,相比传统的变压器具有更低的传输损耗和更高的能量转换效率。

这主要得益于电力电子器件的高效率和灵活控制的特点。

2. 灵活性:电力电子变压器具有灵活控制的特点,能够根据需求实现电能的变压、变频、调整等功能。

可以通过控制电力电子变压器的工作方式和参数,实现对电力系统的精细调节和控制。

3. 高可靠性:电力电子变压器采用了先进的电力电子器件和控制策略,具有较高的可靠性。

电力电子变压器

电力电子变压器

PET的拓扑结构
PET的具体实现方案
1
变换中不含直流环节
2
变换中存在直流环节
变换中不含直流环节
• 工作原理为:工频信号先被变换为中频信号(600 Hz~1.2 kHz)后通过中频隔离变压器耦合到其副 边,中频信号随后又被同步还原为工频信号。 • 图2中的中频隔离变压器采用了常规的硅钢铁心变 压器。试验表明,对于常规变压器,当其工作频 率由60Hz提高到1.0kHz后,变压器的输送容量可 提高3倍,效率也有所提高。这种PET的体积比同 容量的常规变压器小1/3,总体效率相当,其原理 和控制较简单,易于实现。但变压器副边波形基 本是对原边波形的还原,可控性不高。
3
输电网高压短路限流器
• 随着电力系统发展以及负荷的增大,系统互联就会使短路 电流水平不断提高,电力电子型故障限流保护装置FCL容 易实现,控制迅速,能有效地限制短路电流的峰值,是目 前最可取的限流方法。电力电子型FCL与电力电子变压器 技术相结合就可实现综合型多功能FACTS器件,具有非 常好的发展前景。 • 电力电子变压器电路拓扑与控制策略研究[J] 。此文献提 出了一种电力电子变压器型FCL,大家可以参考学习。
PET的基本原理
PET的基本原理
• PET的设计思路源于具有高频连接的AC/ AC变换电路,其基本原理见上图,即通过 电力电子变换技术将变压器原边的工频交 流输入信号变换为高频信号,经高频变压 器耦合到副边后,再经电力电子变换还原 成工频交流输出。因高频变压器起隔离和 变压作用,因铁心式变压器的体积与频率 成反比,所以高频变的体积远小于工频变 压器,其整体效率高。
4
不间断供电技术
• 应用在配电网中的电力电子变压器可在直流环节 加上蓄电池组,组成在线式不间断电源(UPS)。由 于在线式UPS总是处于稳压、稳频供电状态,输出 电压动态响应特性好,波形畸变小,并通过监控 输入电压的状态对蓄电池组进行投切。当电网正 常时,市电通过电力电子变压器对负载供电,对 电网的畸变和干扰有很好的抑制作用。当电网掉 电时,由蓄电池组向逆变器供电,以保证负载不 间断供电。如果逆变器发生故障,UPS则通过静态 开关切换到旁路,由旁路供电。当故障消失后, UPS又重新切换到由逆变器向负载供电。因此可以 更好的保证供电质量。

电子变压器

电子变压器

定义
变压器(3张)电子变压器(Power Electronic Transformer, PET)又称电子电力变压器(Electronic Power Transformer, EPT),固态变压器(Solid State Transformer, SST)和柔性变压器(Flexible Transformer, FT),是一种通过电力电子技术实现能量传递和电力变换的新型变压器。对现有的电力电子变压器拓扑结构进行 分析和总结,可以对电力电子变压器作出如下定义:所谓电力电子变压器,是一种将电力电子变换技术与基于电 磁感应原理的高频电能变换技术进行结合,实现将一种电力特征的电能变换为另一种电力特征的电能的静止电力 设备。这里所说的电能的电力特征主要是指电压(或电流)的幅值、频率、相位、相数、相序和波形等方面。
与传统的电力变压器相比,PET具有如下特点:
①体积小,重量轻;
②用空气可冷却,不需绝缘油进行隔离,减少污染,且维护方便,安全性好;
③能够使变压器的副方输出恒定幅值的电压;
④能够改善电能质量,可以得到正弦波形的输入电流、输出电压且能够实现单位功率因数,且变压器两侧的 电压、电流均可控,因而能任意调节功率因数;
性能指标
A.电感(Inductance) B.漏电感(Leakage Inductance) C.直流电阻(DC Resistance) D.圈数比(Turn Ratio) E.耐压(Hi-POT) F.绝缘阻抗(Insulation Resistance) G.机械尺寸(Mechanical Dimension) H.层间绝缘(Layer Insulation) I.在线测试(In Circuit Test) 概述 电子变压器电子变压器和半导体开关器件、半导体整流器件、电容器一起、称为电源装置中的4大主要元器件

电子变压器定义、作用及分类

电子变压器定义、作用及分类

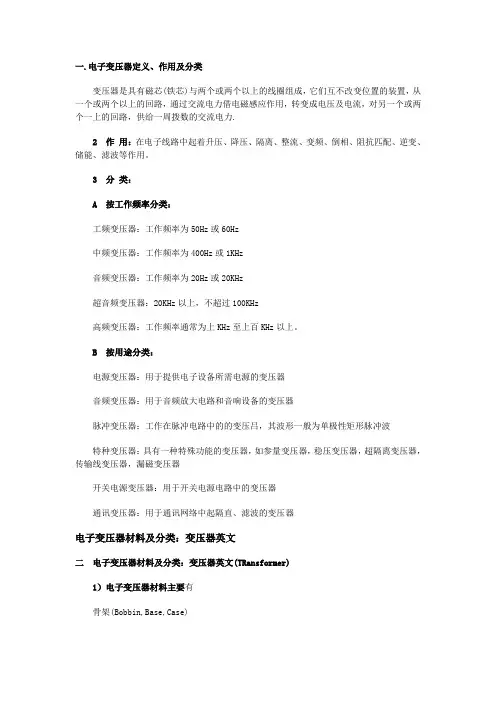

一.电子变压器定义、作用及分类变压器是具有磁芯(铁芯)与两个或两个以上的线圈组成,它们互不改变位置的装置,从一个或两个以上的回路,通过交流电力借电磁感应作用,转变成电压及电流,对另一个或两个一上的回路,供给一周拨数的交流电力.2 作用:在电子线路中起着升压、降压、隔离、整流、变频、倒相、阻抗匹配、逆变、储能、滤波等作用。

3 分类:A 按工作频率分类:工频变压器:工作频率为50Hz或60Hz中频变压器:工作频率为400Hz或1KHz音频变压器:工作频率为20Hz或20KHz超音频变压器:20KHz以上,不超过100KHz高频变压器:工作频率通常为上KHz至上百KHz以上。

B 按用途分类:电源变压器:用于提供电子设备所需电源的变压器音频变压器:用于音频放大电路和音响设备的变压器脉冲变压器:工作在脉冲电路中的的变压吕,其波形一般为单极性矩形脉冲波特种变压器:具有一种特殊功能的变压器,如参量变压器,稳压变压器,超隔离变压器,传输线变压器,漏磁变压器开关电源变压器:用于开关电源电路中的变压器通讯变压器:用于通讯网络中起隔直、滤波的变压器电子变压器材料及分类:变压器英文二电子变压器材料及分类:变压器英文(TRansformer)1)电子变压器材料主要有骨架(Bobbin,Base,Case)线材(Copper Wire)磁芯(Ferrite Core,SI-Steel Lamination)铜箔(Copper Foil)绝缘胶带(Tape)安全胶带,也称档墙(Margin Tape)套管(Tube)化学材料:焊锡(Solder Bar),绝缘油(Varnish),胶类(Epoxy,Glue),稀释剂(Thinner),助焊剂(Scaling Powder),油墨(Ink)1、磁芯:磁芯主要几大类:1.钢片类Lamination(SI-STEEL,PERMALLOY);2.软磁铁氧体类(FERRITE CORE);3.铁粉芯(Iron Powder);4.铁硅铝(Kool,Mu或Sendust);5.高导磁粉芯(High Flux);6铁镍钼磁粉芯(Mpp Core);7.非晶态(Amorphous)。

变压器结构简介与工作原理

变压器结构简介与工作原理

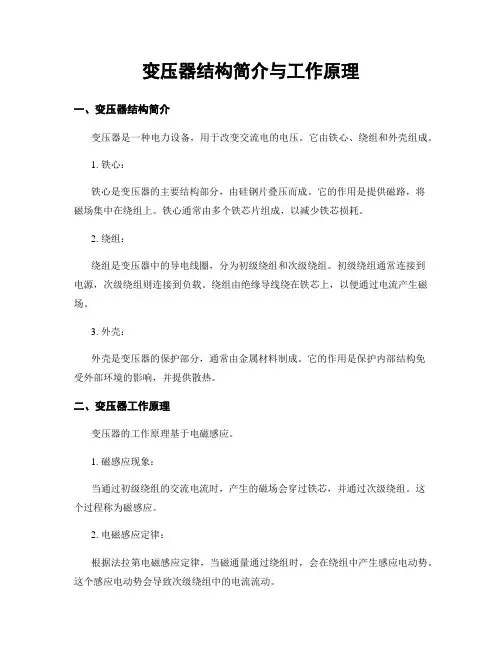

变压器结构简介与工作原理一、变压器结构简介变压器是一种电力设备,用于改变交流电的电压。

它由铁心、绕组和外壳组成。

1. 铁心:铁心是变压器的主要结构部分,由硅钢片叠压而成。

它的作用是提供磁路,将磁场集中在绕组上。

铁心通常由多个铁芯片组成,以减少铁芯损耗。

2. 绕组:绕组是变压器中的导电线圈,分为初级绕组和次级绕组。

初级绕组通常连接到电源,次级绕组则连接到负载。

绕组由绝缘导线绕在铁芯上,以便通过电流产生磁场。

3. 外壳:外壳是变压器的保护部分,通常由金属材料制成。

它的作用是保护内部结构免受外部环境的影响,并提供散热。

二、变压器工作原理变压器的工作原理基于电磁感应。

1. 磁感应现象:当通过初级绕组的交流电流时,产生的磁场会穿过铁芯,并通过次级绕组。

这个过程称为磁感应。

2. 电磁感应定律:根据法拉第电磁感应定律,当磁通量通过绕组时,会在绕组中产生感应电动势。

这个感应电动势会导致次级绕组中的电流流动。

3. 变压器原理:变压器利用电磁感应的原理来改变电压。

当初级绕组中的电流变化时,会产生变化的磁场,进而在次级绕组中诱发电动势。

根据电磁感应定律,次级绕组中的电动势与初级绕组中的电动势成正比,比例关系由绕组的匝数比决定。

因此,通过改变绕组的匝数比,可以实现电压的升降。

4. 理想变压器公式:理想变压器的电压变换比可以用以下公式表示:Vp/Vs = Np/Ns其中,Vp和Vs分别表示初级和次级绕组的电压,Np和Ns分别表示初级和次级绕组的匝数。

总结:变压器是一种用于改变交流电压的电力设备。

它由铁心、绕组和外壳组成。

通过电磁感应原理,变压器能够实现电压的升降。

变压器在电力系统中起到了重要的作用,广泛应用于发电厂、变电站和各种电子设备中。

电力电子变压器解读

电力电子变压器解读

与传统的变压器相比,PET不仅具有体积小、 重量轻、无污染的优点,还可以实现以下功能: (1)系统侧功率因数可调,且电流不受负载 电流质量影响。 (2)负载侧电压输出恒定,不随负载的改变 而变化,并不受系统侧电压畸变的影响。 (3)可以实现过流保护。
二、电力电子变压器的发展状况
• PET概念的提出最早可以追溯到1970年,美国 GE公司的W McMurray提出了一种具有高频链接的 AC/AC变换电路,这种高频变换的原理成为后来 PET发展的基本思路。1996年,日本学者Koosuke Harada将相位调制技术应用到这种拓扑中,实现 了恒压、恒流和功率因数校正,称之为智能变压 器(Intelligent Transformer)。这些研究成果在 200V,3kVA的实验装置上得到了验证,开关频率达 到了16.7kHz,效率约为80%-90%。
拓扑结构2:
如图所示,结构2的三级型PET是具有三相自 平衡能力的PET。其中右图是其中单相的详细结构。
传统型变压器:
传统变压器具有成本低、效率高、可靠性好等 优点,已经广泛应用于输配电系统中。如今随着 智能电网的不断开发和建设,更多的分布式发电 系统需要有效、可靠地融入电力系统中,用户对 供电的可靠性、灵活性与电网负荷的品质也都提 出了更高的要求。仅实现电压变换、隔离和能量 传输功能的传统变压器己经不能满足智能电网的 需求,其固有缺点,如饱和、直流偏磁、波形畸 变、空载损耗大等,也变得越来越突出。随着大 功率电力电子技术的不断发展,一种基于电力电 子变换技术的新型变压器—电力电子变压器 ( Power Electronic Transformer ,PET)得到了广泛关 注。
三、电力电子变压器的拓扑结构及分类
• PET的拓扑结构可以根据电能变换的次数分为三类: 单级型、双级型和三级型,其中双级型结构又可 分为具有高压直流环节和具有低压直流环节两种。 下文将对每类PET的典型结构进行分析。

电力电子变压器

电力电子变压器

具有高压直流环节的双级型PET:
具有低压直流环节的双级型PET:
上图提所提出的双级型单相PET拓扑,为一种只含有低压 直流环节的结构,隔离级采用的是DAB (Dual Active Bridges)整流变换器,直接将高压交流整流并降压为低压 直流。此结构传递的平均有功功率对漏感非常敏感,电流 波动很大,并且对低压直流侧的调节能力很弱。此类拓扑 结构无论是高压整流还是低压整流后未加滤波电容,严格 意义上讲并不具备可用的直流环节,更可看做是单级AC/AC 结构的改进。
电力电子变压器的理论及其 应用
一、电力电子变压器概述
• 电力电子变压器又被称为固态变压器 ( Solid State Transformer SST)、智能通用变 压器( Intelligent Universal Transformer IUT) 或电子电力变压器 ( Electronic Power Transformer EPT)。本文中将统一称为电力电子 变压器。电力电子变压器的基本思想是用高频变 压器替代工频变压器。由于变压器的体积大小是 磁心材料饱和磁通密度的函数,而饱和磁通密度 与频率成反比,因此提高频率可以提升铁心材料 利用率并减小变压器的体积。同时在高频变压器 的原边和副边引入电力电子变换技术,通过适当 的控制来实现变压器两侧电压、电流和功率的灵 活调节。
传统型变压器:
传统变压器具有成本低、效率高、可靠性好等 优点,已经广泛应用于输配电系统中。如今随着 智能电网的不断开发和建设,更多的分布式发电 系统需要有效、可靠地融入电力系统中,用户对 供电的可靠性、灵活性与电网负荷的品质也都提 出了更高的要求。仅实现电压变换、隔离和能量 传输功能的传统变压器己经不能满足智能电网的 需求,其固有缺点,如饱和、直流偏磁、波形畸 变、空载损耗大等,也变得越来越突出。随着大 功率电力电子技术的不断发展,一种基于电力电 子变换技术的新型变压器—电力电子变压器 ( Power Electronic Transformer ,PET)得到了广泛关 注。

电力电子变压器简要介绍

电力电子变压器简要介绍

电力电子变压器简要介绍电力电子变压器介绍0、前言电力电子变压器(Power Electronic Transformer 简称PET)作为一种新型的能量转换设备,与传统的变压器相比,具有体积小、重量轻、空载损耗小、不需要绝缘油等优点。

它是集电力电子、电力系统、计算机、数字信号处理与自动操纵理论等领域为一体的电力系统前沿研究课题,通过电力电子器件与电力电子变流技术,对能量进行转换与操纵,以替代传统的电力变压器。

1、基本原理PET 的设计思路源于具有高频连接的AC/AC变换电路, 其基本原理见图1, 即通过电力电子变换技术将变压器原边的工频交流输入信号变换为高频信号, 经高频变压器耦合到副边后, 再经电力电子变换还原成工频交流输出。

因高频变压器起隔离与变压作用, 因铁心式变压器的体积与频率成反比, 因此高频变的体积远小于工频变压器, 其整体效率高。

图1 电力电子变压器基本原理框图PET 的具体实现方案分两种形式: 一是在变换中不含直流环节, 即直接AC/AC变换, 其原理是: 在高频变压器原边进行高频调制, 在副边同步解调; 二是在变换中存在直流环节, 通常在变压器原边进行AC/AC变换, 再将直流调制为高频信号经高频变压器耦合到副边后, 在副边进行DC/AC变换。

比较两种方案, 后种操纵特性良好, 通过PWM 调制技术可实现变压器原副边电压、电流与功率的灵活操纵, 有望成为今后的进展方向。

2、研究现状自1970 年美国GE 公司首先发明了具有高频连接的AC/AC 变换电路后, 很多科研工作者对各类不一致结构的具有高频连接的AC/AC 变换器进行了深入的探讨与研究, 并提出了PET 的概念。

美国海军与美国电力科学研究院(EPRI)的研究小组先后提出了一种固态变压器结构, Koo suke Harada等人也提出了一种智能变压器, 他们通过对高频技术的使用, 使变压器体积减小, 实现恒压、恒流、功率因数校正等功能。

电力电子变压器的工作原理与应用

电力电子变压器的工作原理与应用

电力电子变压器的工作原理与应用一、引言电力电子变压器是一种重要的电力传输设备,具有广泛的应用领域。

本文将对电力电子变压器的工作原理和应用进行探讨。

二、电力电子变压器的工作原理电力电子变压器是将电力转换为不同电压和频率的设备。

它由脉宽调制(PWM)技术和高频变压技术组成。

过程如下:1. 输入侧整流:将交流电转换为直流电。

2. 脉宽调制(PWM):通过控制开关的开关时间和开关频率,使得直流电流在开关管的开关下形成高频、高压的方波。

3. 高频变压:利用高频方波通过高频变压器,将电压升高或降低到目标电压。

4. 输出侧整流:将高频交流电转换为直流电。

5. 输出滤波:通过滤波电路将输出的直流电转换为稳定的电源。

三、电力电子变压器的应用电力电子变压器因其高效、可靠、灵活的特点,在许多领域有广泛的应用。

1. 电力传输与分配:电力电子变压器可以将输电线路中的交流电转换为直流电,从而降低能量损耗,提高能源利用率。

同时,通过调整变压器的参数,可以实现电力传输中不同电压、频率的要求。

2. 新能源系统:电力电子变压器在新能源系统中的应用日益重要。

例如,电力电子变压器可以将太阳能和风能的直流输出变换为适合电网的交流电。

3. 电力电子驱动系统:电力电子变压器在电力电子驱动系统中起到关键的作用。

例如,电力电子变压器可以将交流电转换为直流电,以驱动交流电机。

4. 电动车充电系统:电力电子变压器在电动车充电系统中的应用也非常广泛。

通过电力电子变压器,可以控制电动车的充电电流和电压,实现快速充电和安全充电。

5. 航空航天领域:电力电子变压器在航空航天领域中的应用也越来越重要。

例如,电力电子变压器可以将机载系统的不同电压和频率进行转换,以满足不同设备的需求。

四、结论电力电子变压器以其灵活性和高效能的特点,在电力传输、新能源系统、电力电子驱动系统、电动车充电系统以及航空航天领域等多个领域均有广泛应用。

通过深入理解电力电子变压器的工作原理,我们可以更好地应用和开发电力电子变压器的潜力,提高能源利用效率,推动可持续发展。

电力电子变压器技术研究综述

电力电子变压器技术研究综述

电力电子变压器技术研究综述一、本文概述随着电力电子技术的快速发展,电力电子变压器(Power Electronic Transformer, PET)作为一种新型的电力变换设备,正逐渐在电力系统中得到广泛应用。

本文旨在对电力电子变压器技术的研究进行全面的综述,以期为相关领域的研究人员提供有益的参考。

本文将首先介绍电力电子变压器的基本原理和结构,阐述其在电力系统中的作用和优势。

接着,文章将重点分析电力电子变压器在电能质量控制、电网接入、分布式能源系统等方面的应用,探讨其在实际运行中的性能表现和存在的问题。

本文还将对电力电子变压器的关键技术进行深入研究,包括但不限于:高效能电能变换技术、宽频带电磁兼容技术、智能化控制技术等。

通过对这些关键技术的分析,本文旨在揭示电力电子变压器技术的发展趋势和潜在挑战。

本文将对电力电子变压器的未来研究方向进行展望,以期推动该领域的技术创新和应用发展。

通过本文的综述,我们期望能够为电力电子变压器的进一步研究和发展提供有益的启示和借鉴。

二、电力电子变压器的基本原理与特点电力电子变压器(Power Electronic Transformer, PET)是一种基于电力电子技术的新型变压器,它结合了传统变压器和电力电子技术的优点,具有许多独特的特性。

其基本原理主要基于电力电子转换器和控制系统,实现对电压、电流和功率的灵活控制和调节。

PET的基本原理可以分为三个部分:输入级、隔离级和输出级。

输入级通常采用AC/DC或AC/AC变换器,将输入的交流或直流电能转换为适合后续处理的直流电能。

隔离级则通过高频变换器实现电能的隔离和传输,同时实现电压和电流的灵活调节。

输出级则负责将高频电能转换回交流电能,以供用户使用。

灵活性和可控性:电力电子变压器可以通过控制系统实现对电压、电流和功率的灵活控制和调节,从而满足各种复杂的电力需求。

高效率:电力电子变压器采用高频变换技术,使得其转换效率远高于传统变压器,降低了能源浪费。

电力电子变压器的特点和应用

电力电子变压器的特点和应用

电力电子变压器的特点和应用电力电子变压器是一种基于电力电子技术的变压器,它具备一系列独特的特点和广泛的应用。

本文将介绍电力电子变压器的主要特点和应用领域,并分析其对电力系统的影响。

一、特点1. 高效率:电力电子变压器具有高效率的特点,能够将电力从高压端传输到低压端,能量转换效率可达到98%以上。

相比传统的电力变压器,电力电子变压器的能源损耗更低,能够有效提高电力系统的能源利用率。

2. 可调性强:电力电子变压器的输出电压和频率可以通过控制电子开关元件的开关频率和周期进行调节。

这种可调性的优势使得电力电子变压器能够适应各种电力系统需求,在实际应用中具备更高的灵活性。

3. 尺寸小巧:由于采用了电力电子元件,电力电子变压器的体积相比传统变压器更小,可以实现集成化和模块化设计。

这种尺寸小巧的特点,使得电力电子变压器在场地有限或需要移动的场景中具备较大的优势。

4. 响应速度快:电力电子变压器的电子开关元件能够以非常快的速度进行开关操作,响应时间非常短。

相比之下,传统变压器的响应速度较慢。

这种快速响应的特点使得电力电子变压器在电力系统调节和控制方面具备更强的能力。

二、应用1. 电力系统稳定性提高:电力电子变压器具备快速响应的能力,可以有效调节电力系统的电压和频率,提升电力系统的稳定性。

通过控制电力电子变压器的输出,可以实现电力系统的电压平衡和谐波消除等功能。

2. 电力质量改善:电力电子变压器在互联电网和分布式电源接入方面的应用越来越广泛。

它可以通过控制与电力系统的耦合参数来优化电力质量,降低谐波污染和电压波动,提高电力系统的稳定性和可靠性。

3. 可再生能源应用:电力电子变压器在太阳能、风能等可再生能源转换和接入方面有着重要作用。

它可以将可再生能源的输出电压和频率与电力系统进行匹配,实现高效、稳定的能源转换。

4. 交通运输领域:电力电子变压器在电动汽车、有轨电车和高铁等交通运输领域的应用也越来越常见。

它可以实现对电力系统电能的有效调节和控制,提高交通工具的能源利用率和运行效率。

电力电子变压器的设计与研究

电力电子变压器的设计与研究

电力电子变压器的设计与研究电力电子变压器是一种新型的变压器,它采用电力电子器件替代传统的磁性材料实现能量转换。

它通过电力电子开关实现对输入电源的控制,将电能以可变的频率和幅值输出。

电力电子变压器具有高效率、大功率密度、灵活性高等优点,在电力系统和工业应用中具有广阔的应用前景。

设计一款高效的电力电子变压器需要考虑多个因素。

首先,输入电源的电流和电压范围需要满足所需的输出功率要求。

确定输入电源参数后,可以进一步确定转换器的拓扑结构和电路参数。

常见的拓扑结构包括全桥式和半桥式等,每种拓扑结构都有其适用的工作条件和性能。

此外,选择适当的电力电子元件也是设计过程中的重要一环。

常用的电力电子元件有功率MOSFET、IGBT等,它们具有高速开关、低计算损耗等特点。

对于电力电子变压器的研究,一般主要集中在以下几个方面。

首先是拓扑结构和控制策略方面的研究。

拓扑结构的选择直接关系到变压器的性能和效率,因此需要对各种拓扑结构进行比较和优化。

控制策略包括输出电压、输出频率的控制等,需要通过对电力电子开关的控制来实现。

其次是功率损耗和热管理方面的研究。

由于电力电子变压器工作在高功率和高频率下,会产生较大的损耗和热量,因此需要设计合理的冷却系统来保证设备的正常工作。

最后是变压器的可靠性和互连技术方面的研究。

电力电子变压器的可靠性和寿命是影响其应用的关键因素之一,需要通过研究封装技术和互连技术来提高变压器的可靠性。

在实际应用中,电力电子变压器具有广泛的应用前景。

首先,电力电子变压器可以在电力系统中用于变频调速和功率因数校正等领域。

传统的电力系统中使用的变压器具有固定的输出频率和电压,无法满足电力调节的需求,而电力电子变压器可以实现输出频率和电压的灵活调节,可以提高电力系统的稳定性和效率。

其次,电力电子变压器还可以应用于工业生产中,如电力电子变频器、电力电源、电力调节器等。

这些领域对电力电子变压器的要求更高,需要实现高效率、高可靠性和高功率密度。

电力电子变压器原理、现状、应用场合介绍

电力电子变压器原理、现状、应用场合介绍

电力电子变压器介绍0、刖言电力电子变压器(Power Electronic Transformer简称PET)作为一种新型的能量转换设备,与传统的变压器相比,具有体积小、重量轻、空载损耗小、不需要绝缘油等优点。

它是集电力电子、电力系统、计算机、数字信号处理以及自动控制理论等领域为一体的电力系统前沿研究课题,通过电力电子器件和电力电子变流技术,对能量进行转换与控制,以替代传统的电力变压器。

1、基本原理PET的设计思路源于具有高频连接的AC/AC变换电路,其基本原理见图1,即通过电力电子变换技术将变压器原边的工频交流输入信号变换为高频信号,经高频变压器耦合到副边后,再经电力电子变换还原成工频交流输出。

因高频变压器起隔离和变压作用,因铁心式变压器的体积与频率成反比所以高频变的体积远小于工频变压器,其整体效率高。

输人高频高频输出图1电力电子变压器基本原理框图PET的具体实现方案分两种形式:一是在变换中不含直流环节,即直接AC/AC变换,其原理是:在高频变压器原边进行高频调制,在副边同步解调;二是在变换中存在直流环节,通常在变压器原边进行AC/AC变换,再将直流调制为高频信号经高频变压器耦合到副边后,在副边进行DC/AC变换。

比较两种方案,后种控制特性良好,通过PWM 调制技术可实现变压器原副边电压、电流和功率的灵活控制, 有望成为今后的发展方向。

2、研究现状自1970 年美国GE 公司首先发明了具有高频连接的AC/AC 变换电路后, 很多科研工作者对各种不同结构的具有高频连接的AC/AC 变换器进行了深入的探讨和研究, 并提出了PET 的概念。

美国海军和美国电力科学研究院(EPRI)的研究小组先后提出了一种固态变压器结构,Koo suke Harada 等人也提出了一种智能变压器, 他们通过对高频技术的使用, 使变压器体积减小, 实现恒压、恒流、功率因数校正等功能。

早期的PET的理论和实现研究由于受当时电力电子器件和功率变换技术发展水平的限制, 所提出的各种设计方案均未能实用化, 特别是在可用于实际输配电系统(10kV以上)的PET的研究方面进展不大。

电力电子变压器研究综述

电力电子变压器研究综述

电力电子变压器研究综述一、本文概述随着可再生能源的快速发展和智能电网的逐步推进,电力电子变压器(Power Electronic Transformer, PET)作为一种新型的电能转换设备,正受到越来越多的关注。

电力电子变压器不仅能够实现传统变压器的电压和电流变换功能,还具备更加灵活和智能的电能质量控制能力,为现代电力系统的稳定运行和高效管理提供了有力支持。

本文旨在对电力电子变压器的研究进行综述,全面梳理其发展历程、基本原理、关键技术、应用现状以及未来发展趋势。

文章将回顾电力电子变压器的诞生背景和发展历程,阐述其在现代电力系统中的重要地位。

文章将详细介绍电力电子变压器的基本工作原理,包括其拓扑结构、控制策略以及电能转换过程等。

在此基础上,文章将重点关注电力电子变压器的关键技术,如宽禁带半导体材料的应用、高效冷却技术、电磁兼容设计等,并分析这些技术对提升电力电子变压器性能的重要作用。

文章还将对电力电子变压器的应用现状进行梳理,包括在可再生能源并网、智能电网、微电网等领域的应用实例和效果分析。

通过对比分析,文章将展示电力电子变压器在提高电能质量、增强系统稳定性、促进可再生能源消纳等方面的优势。

文章将展望电力电子变压器的未来发展趋势,探讨其在新型电力系统中的潜在应用前景和可能面临的挑战。

通过本文的综述,读者可以对电力电子变压器的研究现状和发展趋势有更加全面和深入的了解,为相关领域的研究和应用提供有益的参考和借鉴。

二、电力电子变压器的基本原理与结构电力电子变压器(Power Electronic Transformer,简称PET)是一种新型的电能转换与传输设备,它将传统电力变压器的功能与电力电子技术的优势相结合,为现代电力系统提供了更加灵活、高效的解决方案。

PET的基本原理和结构是其在电力系统中发挥作用的关键。

基本原理上,电力电子变压器利用电力电子技术实现电能的高效转换和传输。

它首先通过整流器将输入的交流(AC)电转换为直流(DC)电,然后通过逆变器将直流电再转换回交流电。

电子变压器有介绍文档

电子变压器有介绍文档

电子变压器有介绍文档电子变压器是一种基于电磁感应原理工作的电力器件,通过交流电信号的输入和输出以及在电路中的电阻、电容等组成的复杂电网络,实现将一种电压转换成另一种电压的作用。

电子变压器是广泛应用于电力电子、通信、计算机、家电等领域的重要电子器件之一。

本文旨在对电子变压器的原理、种类、应用等进行简单介绍。

一、电子变压器的工作原理电子变压器是由两个或多个互相绕制的线圈(称为主绕组和副绕组)组成。

当电源提供交流电时,电流会在主绕组内形成磁通,由于磁通的变化会在副绕组内引起电动势,这样就实现了电压的传递。

由于电能的损耗,变压器会消耗一些能量,这一部分的能量主要以热能的形式散发出去。

当有大量电流流过变压器时,需要考虑变压器的散热问题。

二、电子变压器的种类电子变压器根据功率大小、变压比、桥式等不同特点,可以分成多种不同的类型。

1. 功率型变压器:根据功率的大小不同,可以分为小功率变压器和大功率变压器。

小功率变压器主要应用于家电、通信、计算机等电子器件中;大功率变压器主要应用于电力系统中,如变电所、输电线路等。

2. 变压比型变压器:根据变压器的转换比例,可以分为升压变压器、降压变压器和隔离变压器。

升压变压器实现将低电压升高到高电压的作用;降压变压器实现将高电压降低到低电压的作用;隔离变压器则实现了对电源与电负载的隔离,用于防止电路出现安全隐患。

3. 桥式变压器:桥式变压器包括多个电子变压器组成一个桥式结构,主要应用于直流交流变换电路中,实现电源的升压、降压、正负极性的切换等。

三、电子变压器的应用领域电子变压器作为一种重要的电子器件,应用领域非常广泛,主要表现在以下几个方面。

1. 电力系统:电力系统中,电子变压器主要应用于变电所、输电线路等环节,用于实现高、低电压电能的传输和隔离保护。

2. 家电:家电领域中,电子变压器被广泛应用于灯具、音响、电视机等电子产品中,实现电源的升压、降压等功能。

3. 通信、计算机:通信、计算机领域采用电子变压器实现封装变压器、隔离变压器等,用于保护通信和计算机系统的安全。

电力电子变压器简要介绍

电力电子变压器简要介绍

电力电子变压器简要介绍电力电子变压器是一种新型的电力变压器,其主要特点是在变压器的核心中直接将电压变换成了电流,而不是通过电流变换电压的方式。

它采用电力电子器件来进行电能转换,具有调节输出电压、频率、相位等的特点,已经得到了广泛的应用。

电力电子变压器是由电源、电力电子器件、控制系统、变压器等部分组成。

其结构相对传统的电力变压器来说稍复杂,但其工作原理却非常简单。

它是通过将输入电压变为脉冲信号,然后再将其转变成所需要的输出电压和电流,从而实现电力能量的转换。

电力电子变压器广泛用于交流电源以及各种电力系统中,可以进行变压、变频、电流控制等应用。

比如铁路电力变频供电系统、不间断电源等,都采用了电力电子变压器的技术。

电力电子变压器最大的优点是具有可调性。

通过控制电力电子器件的工作状态,可以调节输出电压、频率、相位等参数,从而满足不同的电力系统要求。

这使得电力电子变压器比传统的电力变压器更加灵活。

另外,电力电子变压器还具有高效性。

传统的变压器由于存在磁耗、铜耗等损耗导致效率比较低,而电力电子变压器则能够通过改善电力系统的功率因数、减少传输损耗等方面提高效率。

这样一来,它可以更加节省能源,缩减能源浪费。

在未来,电力电子变压器将会越来越广泛的应用于能源领域。

由于电力电子器件技术的不断发展和改进,电力电子变压器的性能和效率将会越来越高,同时它还可以减少系统的维护成本和运行成本,使其在电力系统的优化方面谋求更大的作用。

总之,电力电子变压器是一种处在不断进化和发展的新型电力变压器。

它采用电力电子器件进行电能转换,具有可调性和高效性等特点,广泛用于交流电源以及各种电力系统中。

随着技术的不断改进和电力系统的优化,电力电子变压器将会实现更多的创新和突破,同时也能够逐步升级电力系统的效率和可靠性。

变压器基本介绍范文

变压器基本介绍范文

变压器基本介绍范文变压器是一种用来改变交流电压的电气设备,它广泛应用于电力输配、工业生产和家庭用电等领域。

本文将对变压器的基本概念、工作原理以及不同类型的变压器进行介绍。

一、变压器的基本概念变压器是一种通过共用一根磁路而将电能由一个或多个线圈传递到另一个或多个线圈的电器。

它主要由铁芯和绕组组成。

铁芯由硅钢片叠压而成,能有效地减少铁耗,提高变压器的效率。

绕组分为高压绕组(主绕组)和低压绕组(副绕组)。

二、变压器的工作原理变压器利用电磁感应的原理工作。

当高压绕组(主绕组)通电时,由于高压侧线圈的电流通过铁芯产生的磁通会在铁芯中形成磁场,这个磁场会从高压绕组的侧面进入低压绕组(副绕组)。

根据电磁感应定律,磁通的变化会在低压绕组中产生感应电动势。

因此,只有当低压绕组接通负载并形成闭合回路时,才会有电流在低压绕组中流动。

根据欧姆定律,电流经过低压绕组时,会在负载中转化为所需的功率。

三、变压器的类型1.依据用途可以分为功率变压器和配电变压器。

功率变压器主要用于电力输配系统,用于改变输电线路中的电压,降低电压损耗;配电变压器主要用于工业生产和家庭用电等领域,将供电系统的电压降至适合用电设备的电压。

2.依据外冷却方式可以分为自然冷却变压器和强迫冷却变压器。

自然冷却变压器在运行过程中依靠自然通风散热,适用于环境温度较低、负载较小的场合;强迫冷却变压器则采用风扇强制对变压器进行冷却,适用于环境温度较高、负载较大的场合。

3.依据相数可以分为单相变压器和三相变压器。

单相变压器适用于家庭用电,而三相变压器主要用于工业生产和电力输配系统,能够更好地满足大功率负载的要求。

四、变压器的应用1.在电力输配系统中,变压器用于改变输电线路中的电压,以减小输电损耗。

2.在工业生产过程中,变压器可用于提供适合生产设备的电压,确保生产线的正常运转。

3.在家庭用电中,变压器被广泛应用于将高电压的电能转换为低电压的电能,满足不同电器设备的需求。

电力电子变压器介绍

电力电子变压器介绍

拓扑结构2:
如图所示,结构2的三级型PET是具有三相自 平衡能力的PET。其中右图是其中单相的详细结构。
自平衡PET高压级的每一相都由N个完全相同的单相全桥 VSC模块级联而成,并通过适当的控制使交流侧高压平均分配 在N个单相全桥变换器上。隔离级采用的是双全桥DC-DC变换器, 将其拓展为N个输入3个输出的结构,相应地采用了一个N输入、 3输出的高频变压器。低压级由三个独立的单相全桥变换器模 块组成,再将每个单元形成的三相输出对应并联在一起。 自平衡PET结构是针对系统或负载侧出现的不平衡都会藕合 到另一侧这一问题而提出的。因为配电系统中不对称负荷会非 常频繁地出现,三相系统电压不平衡也时常发生,所提的自平 衡PET能够有效地避免系统与负载之间的影响。但是这种PET结 构也存在一定问题,其隔离级中大功率的多端口输入、多端口 输出高频变压器设计起来非常困难,并且模块间会有环流。
四、电力电子变压器三类结构可实现功 能的比较
由于将电力电子变换技术引入到了变压器中,使得 PET可以通过适当的控制而具备新的特性。但对于不同 的PET拓扑结构,其功能拓展能力也会有强弱。下表中 对三类PET拓扑可实现的功能进行了比较。
通过对上述的PET拓扑结构的分析和比较可见, 三级型结构具有较强的可控性更适合作为PET拓 扑结构,相应的控制策略也在逐步完善。但是, 要使电力电子变压器在实际应用中替代传统变 压器,实现产品化还有许多关键技术需要解决。
传统型变压器:
传统变压器具有成本低、效率高、可靠性好等 优点,已经广泛应用于输配电系统中。如今随着 智能电网的不断开发和建设,更多的分布式发电 系统需要有效、可靠地融入电力系统中,用户对 供电的可靠性、灵活性与电网负荷的品质也都提 出了更高的要求。仅实现电压变换、隔离和能量 传输功能的传统变压器己经不能满足智能电网的 需求,其固有缺点,如饱和、直流偏磁、波形畸 变、空载损耗大等,也变得越来越突出。随着大 功率电力电子技术的不断发展,一种基于电力电 子变换技术的新型变压器—电力电子变压器 ( Power Electronic Transformer ,PET)得到了广泛关 注。

电力电子变压器简介

电力电子变压器简介

电力电子变压器简介编者按:电力电子变压器是一种有发展前途的电力电子设备。

它与目前使用的铁芯铜线变压器,有明显的优点,特别是耐高压(15kV)的碳化硅器件的成熟会给电力电子变压器的发展带来新的机遇。

它是未来智能电网的得利电力电子设备。

作为一种新型的电力变压器,得到了国内外研究人员越来越多的关注。

此外,电力电子变压器能否将电压变换与电能质量调控结合一起解决?如一条轧钢生产线使用的变压器,采用电力电子变压器,可以即变压,又能实现电能质量调控,能否有可能?我公司已开发成功的‘’27.5k V转10k V‘’装置也是一种电力电子变压器。

轻型直流输电系统也可兼有电力电子变压器功能。

可见,公司已具备生产电力电子变压器的能力。

根据现有资料选编成“电力电子变压器简介”一文。

文中内容不一定十分准确,供公司开发新产品参考。

王春岩2010.10.221、定义电力电子变压器,又称为固态变压器——P E T ( P o w e r E l e c t r o n i c T r a n s f o r m e r ),也有称为EPT。

电力电子变压器是一种含有电力电子变换器,且通过高频变压器实现磁耦合的变电装置,它通过电力电子变换技术和高频变压器实现电力系统中的电压变换和能量传递。

2、电子电力变压器的基本组成和工作原理2、1 基本组成(以单相为例)基本组成见图2.12、2 直接、AC/AC变换的电力电子变压器(以单为例)2、3 含直流环节的PET2、4 单相含直流PET的电路结构2、5 用于风电、光电和小水电单相并网PET图2.5用于风电、光电和小水电单相并网PET3、电力电子变压器优点和缺点:3、1 优点1).体积小,重量轻,无环境污染;2).运行时可保持副方输出电压幅值恒定,不随负载变化;3).始终保证原、副方电压电流为正弦波形,并且原、副方功率因数任意可调;4).具有高度可控性,变压器原副方电压、电流的幅值和相位均可控:5).兼有断路器的功能,大功率电力电子器件可以瞬时(微秒级)关断故障大电流,也无需常规变压器的复杂继电保护装置。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

电力电子变压器简介
编者按:电力电子变压器是一种有发展前途的电力电子设备。

它与目前使用的铁芯铜线变压器,有明显的优点,特别是耐高压(15kV)的碳化硅器件的成熟会给电力电子变压器的发展带来新的机遇。

它是未来智能电网的得利电力电子设备。

作为一种新型的电力变压器,得到了国内外研究人员越来越多的关注。

此外,电力电子变压器能否将电压变换与电能质量调控结合一起解决?如一条轧钢生产线使用的变压器,采用电力电子变压器,可以即变压,又能实现电能质量调控,能否有可能?我公司已开发成功的‘’27.5k V转10k V‘’装置也是一种电力电子变压器。

轻型直流输电系统也可兼有电力电子变压器功能。

可见,公司已具备生产电力电子变压器的能力。

根据现有资料选编成“电力电子变压器简介”一文。

文中内容不一定十分准确,供公司开发新产品参考。

王春岩2010.10.22
1、定义
电力电子变压器,又称为固态变压器——P E T ( P o w e r E l e c t r o n i c T r a n s f o r m e r ),也有称为EPT。

电力电子变压器是一种含有电力电子变换器,且通过高频变压器实现磁耦合的变电装置,它通过电力电子变换技术和高频变压器实现电力系统中的电压变换和能量传递。

2、电子电力变压器的基本组成和工作原理
2、1 基本组成(以单相为例)
基本组成见图2.1
2、2 直接、AC/AC变换的电力电子变压器(以单为例)
2、3 含直流环节的PET
2、4 单相含直流PET的电路结构
2、5 用于风电、光电和小水电单相并网PET
图2.5用于风电、光电和小水电单相并网PET
3、电力电子变压器优点和缺点:
3、1 优点
1).体积小,重量轻,无环境污染;
2).运行时可保持副方输出电压幅值恒定,不随负载变化;
3).始终保证原、副方电压电流为正弦波形,并且原、副方功率因数任意可调;4).具有高度可控性,变压器原副方电压、电流的幅值和相位均可控:
5).兼有断路器的功能,大功率电力电子器件可以瞬时(微秒级)关断故障大电流,也无需常规变压器的复杂继电保护装置。

将电力电子变压器应用到电力系统后,将会给电力系统带来许多新的特点,有助于解决电力系统中所面临的许多新课题,主要表现在如下几个方面:
第一,PET作为一种高度可控的新型输电设备,其原副方电压的幅值和相位均可控,且可关断故障大电流。

这一特点应用到电力系统后,将有望大幅度提高系统的稳定性。

第二,PET交直流环节兼有,所以可灵活地将各种分布式电源接入电力系统。

第三,PET具有高度的可控性.广泛应用后,将能够在保证系统稳定性的条件下实现对潮流的实时灵活控制。

第四,与PET相联的同步发电机可实现异步化运行。

当系统发生故障时,发电机可实现短时异步化运行而不会与系统解列,提高系统的安全稳定性和供电可靠性。

第五,当前电网中如谐波、电压跌落、闪变等电能质量问题日趋严重,将PET 用于配电系统后,将能够起到电能质量调节器的作用。

3、2电力电子变压器不足之处:
(1) 电力电子装置的使用可能会产生谐波,但通过适当的PWM控制可以减小到最低程度。

(2)按理论计算,电力电子变压器效率高于常规变压器,但在目前技术条件下,实际运行效率可能比常规变压器稍低一些。

以后随着电力电子器件发展水平的提高、控制方案的改进优化以及散热方式的改善等,电力电子变压器的运行效率会逐渐提高,一定会超过常规变压器。

(3)由于目前电力电子器件较贵,因此电力电子变压器价格较常规变压器要贵一些,这将直接影响推广到实际应用。

4、电子电力变压器的应用场合和前景
电子电力变压器能够应用于电力系统的多个领域。

将PET应用于输电系统中,取代发电机——变压器组中的传统变压器后,利用其原副方电压的幅值和相位均
可控,可关断故障大电流的特点能够提高系统稳定性;当将其应用于配电系统中时,由于PET既具有变压器的一般的功能,如电能传输、隔离变换等,又具有抑制谐波双向流动、防止负载侧出现故障影响电源电压、消除电压跌落与升高以及过电压、欠电压等电源侧电压的干扰对负荷的影响,对各种电量进行监测、显示、分析处理来判断各种异常情况,以对其自身和系统进行保护并给出报警信号和故障类型等特点,因此可以通过PET向那些对电能质量敏感负荷供电,如造纸厂、纺织厂、挤塑机、生产精密机械的汽车零件制造、大型泵体锻造企业以及半导体制造业、银行、电信、军事、医疗、化工等领域,进而产生巨大的社会和经济效益。

此外,由于PET还具有体积小、重量轻、空载损耗小等优点,它还可以应用在对设备的体积、重量有特殊要求的场合,如航海、航空、航天等领域。

5、PET研究现状
1970年,美国GE公司的W.McMurray首先提出了一种具有高频连接的AC /AC变换电路,这种高频变换原理已成为后来基于直接AC/AC变换的电力电子变压器发展的基本思路。

1980年,美国海军的一个研究项目提出了一种由AC /AC的降压变换器构成的固态变压器(Solid state transformer)。

其后,由美国电力科学研究院<EPRI)赞助的一个研究项目也研制出了另一种基于AC/AC变换的固态变压器。

Koosuke Harada等人在1996年又提出了一种智能变压(Intelligent transformer),通过对高频技术的使用,使得变压器体积减小,并可实现恒压、恒流,功率因数校正等功能。

其研究成果在200V,3kV A的实验装置上得到实现,开关频率达到15kHz,但其缺点在于效率较低,大约在80~90%左右…。

早期的电力电子变压器的理论和实现研究由于受到当时大功率电力电子器
件和高压大功率变换技术发展水平的限制,所提出的各种设计方案均未能进入实用化,特别是在可用于实际输配电系统(10kV以上)的电力电子变压器的研
究方面进展甚微。

进入20世纪90年代末,国外在电力电子变压器的研究领域中出现了一些令人鼓舞的进展,特别是在可用于工业配电系统的电力电子变压器的研究方面取得了突破,提出了一些新的技术方案,并制作出了与配电系统电压等级相当的实验室样机。

最先是美国德州An大学的Moonshik Kang和Enjeti 提出了一种基于直接AC/AC变换的电力电子变压器的结构。

这种电力电子变
压器的首要设计目标是减小变压器的体积和重量并提高其整体效率,其工作原理为:工频信号首先被变换为高频信号(600Hz到1.2kHz)后通过高频隔离变压器耦合到其副方,高频信号随后又被同步还原为工频信号。

同W.McMurray所提出的高频变换相似,针对较小功率的应用场合,为简化结构,降低成本M.D.Manjrekar和R.Kieferndorf等人在buck-boost(降压―升压变換器)变换器的基Ronan和Sudnoff于1999年提出了一种由输入级(高压级)、隔离级和输出级(低压级)三级结构组成的电力电子变压器,这是一种降压变压器方案,其特点在于输入级采用多级功率模块串联的结构,高压侧输入电压被均分到每一模块上,从而可减小高压侧单个功率模块上所承受的电压,各模块内部可不必串联。

输入级各模块为单位功率因数整流器,但是这些实现方案,由于受当时大功率电力电子器件以及电力电子技术发展水平的限制,而且这方面理论本身不成熟,因而都未能进入实用化。

我国从事电力电子变压器研究、开发生产的单位己有数家,其中有国营、民营和外企业,中国电力科学研究院;中电普瑞科技有限公司、华中科技大学、东南大学等已申请了专利。

世界上最大的电子变压器生产厂家美国普思公司和世界上最大的软磁铁氧体生产厂家日本T D K公司都在我国设有生产基地。

世界上许多先进的电子变压器技术、生产工艺和产品都在我国汇集在一起。

面对这样一个多种化的平台,技术交流是大有可为的。

但是近期耐高压(15kV)的碳化硅器件的成熟会给PET的发展带来新的机遇。
