变压器的设计实例
(整理)变压器设计s实例
第三章 变压器设计RCC 变换器的核心设计就是开关变压器的设计，许多书上都有介绍，但是不太实际，讲得比较繁琐和抽象，此章我也会先讲理论，再讲如何简化开关变压器的设计，使设计更贴近现实。
第一节 开关变压器的设计理论下面我们以输出功率为5瓦以下的开关电源为例，讲解一下开关变压器的设计。
1 电气要求：1． 输入电压：AC 90-264V/50-60HZ2． 输出电压：5±0.2 V3． 输出电流：1A2 设计流程介绍：2.1 线路图如下：说明：W1，W3是做屏蔽用的，对EMI 有作用；Np 是初级线圈(主线圈)；Nb 是辅助线圈；Ns 次级线圈（二次侧圈数）。
2.2 变压器计算:2.2.1 变压器的参数说明:依据变压器计算公式Gauss x Aex Np Ip x Lp B 100(max ) ➢ B(max) = 铁心饱合的磁通密度(Gauss)➢ Lp = 一次侧电感值(uH)➢ Ip = 一次侧峰值电流(A)➢ Np = 一次侧(主线圈)圈数➢ Ae = 铁心截面积(cm 2)➢B(max) 依铁心的材质及本身的温度来决定，以浙江东磁公司的DMR40为例，100℃时的B(max)为4000 Gauss ，设计时应考虑零件误差，所以一般取3000~3600 Gauss 之间，若所设计的power 为Adapter(有外壳)则应取3000 Gauss 左右，以避免铁心因高温而饱合，一般而言铁心的尺寸越大，Ae 越高，所以可以做较大瓦数的Power 。
2.2.2 决定占空比:由以下公式可决定占空比 ，占空比的设计一般以50%为基准，占空比若超过50%易导致振荡的发生。
xD Vin D x V Vo Np Ns D (min))1()(-+= ➢ N S = 二次侧圈数➢ N P = 一次侧圈数➢ V o = 输出电压➢ V D = 二极管顺向电压➢ Vin(min) = 滤波电容上的最小电压值 ➢ D =占空比 2.2.3 决定Pout ，Ip ，Lp ，Nps ，Np ，Ns 值: Pout=V2 x Iout x 120% V2=V out + Vd + Vt ηx D x Vin Pout p I (min)1= 因为I1p 是峰峰值，如下图：所以 611p I prms I = Lp=T x Pout x Ton x Ton x Vin x Vin 2η 简化后 Lp=prms I Ton x Vin 1 =Nps xD Vin D x V Vo D (min))1()(-+ 610max Ae 11x B x p L x prms I x Nps Ns >= ➢ Ip = 一次侧峰值电流 ➢ I1p = 一次侧尖峰电流值 ➢ Pout = 输出瓦数 ➢ Vd=开关二级关的正向压降一般为0.55V ➢ Vt=输出滤波线圈的压降，一般取0.2V ➢ =η开关变压器的转换效率 ➢ =f PWM 震荡频率➢ Nps 次级与初级的匝比 ➢ Np 初级线圈圈数，Ns 次级线圈圈数 2.2.4 决定变压器线径及线数: 当变压器决定后，变压器的Bobbin 即可决定，依据Bobbin 的槽宽，可决定变压器的线径及线数，亦可计算出线径的电流密度，电流密度一般以6A/mm 2为参考，电流密度对变压器的设计而言，只能当做参考值，最终应以温升记录为准。
反激变压器设计实例
I2 SRMS
− IO2
= 1.3( A)
副边交流电损耗： Pac2 = I ac22 * Rac2 = 0.073(W )
副边绕组线圈总损耗： P2 = Pdc2 + Pac2 = 0.113(W )
总的线圈损耗： Pw = P1 + P2 = 0.153(W ) 2）磁芯损耗：
峰值磁通密度摆幅： ∆B = BMAX K RP = 0.1(T ) 2
原边交流电流分量有效值： Iac1 =
I2 RMS
− I AVG 2
= 0.107( A)
原边交流电损耗： Pac1 = I ac12 * Rac1 = 0.0229(W )
原边绕组线圈总损耗： P1 = Pdc1 + Pac1 = 0.04(W )
副边直流电阻： Rdc2 = ρ * l = 0.04(Ω) A
7
5
原边导线厚度与集肤深度的比值： Q = 0.83d d / s = 0.5678 ∆
d为原边漆包线直径0.23mm，s为导线中心距0.27mm， ∆ 为集肤深度0.31mm。 原边交流电阻与直流电阻比：由于原边采用包绕法，故原边绕组层数可按两层考虑，根据上
式所求的Q值，查得 Fr = Rac1/ Rdc1 ≈ 1 。 原边交流电阻： Rac1 = Rdc1× Fr = 1.993(Ω)
选择磁芯材料为铁氧体，PC40。
4、选择磁芯的形状和尺寸：
在这里用面积乘积公式粗选变压器的磁芯形状和尺寸。具体公式如下：
反激变压器工作在第一象限，最高磁密应留有余度，故选取BMAX=0.3T，反激变压器的系数 K1=0.0085（K1是反激变压器在自然冷却的情况下，电流密度取420A/cm2时的经验值。）
单端反激式开关电源变压器的设计
· ５９ ·研制开发单端反激式开关电源变压器的设计顾伟康（国网浙江省电力有限公司 湖州供电公司，浙江文章针对开关电源变压器设计中存在公式繁多，参数计算困难等问题，提出了一种简单实用的设计方法。
该方法统一了变压器工作在电流连续模式和断续模式下的计算公式，有效解决了原边电感值、线圈匝数、线径、磁芯大小等参数的设计，降低了设计难度，提高了设计效率，并给出了设计实例。
开关电源；反激式变压器；参数Design of Single-Ended Flyback Transformers in Switching Power SupplyGU WeikangHuzhou Power Supply Company of State Grid Zhejiang Electric Power Co.The paper puts forward a simple and practical design method for there are many issues such as various parameter calculation difficulty in switching power supply transformer. This method unified the formulas of current continuous mode and current discontinuous mode ，effectively solved the original side inductance value core size and so on ，reduced the design difficulty 图1 单端反激式变压器原理图2 单端反激式变压器的设计单端反激式变压器设计流程图如图2所示。
根据下面步骤设计合适的变压器。
2.1 确定系统要求V acmax ，V acmin ，U max ，U min ，V o ，P o ，η等参数值的确定。
反激变压器计算实例
技术要求:输入电压Vin:９０－253Vac输出电压Vo:27、６V输出电流Io:６A输出功率Ｐo:１６6W效率η:０、85输入功率Pin:195W一、输入滤波电容计算过程:上图为整流后滤波电容上电压波形,在最低输入电压下,如果我们想在滤波电容上得到得电压Vdｃ为115Ｖ,则从上图可以得到:Vｐｋ=9０*1.４１4=1２7ＶVmin=Vdｃ—(Vpk—Vｄc)＝10３V将电源模块等效为一个电阻负载得话,相当于在T3时间内电容对恒定功率负载进行放电,电容电压降低(Vpｋ—Vmin)V。
Idc＊Ｔ３＝C*△V其中:△Ｖ＝Vpk—Vmin＝127－1０3＝24V关键部分在Ｔ3得计算,T3＝t1+t2,t1为半个波头,时间比较好算,对于50Hｚ得交流来说,t １=5mS,然后就就是计算t２,其实t２也很好计算,我们知道交流输入电压得公式为Vx＝Vpksinθx,根据已知条件,Vx=1０3Ｖ,Ｖpk=１27V,可以得到θｘ＝54度,所以ｔ2=54＊1０ｍｓ／1８0=３mＳ, Ｔ3＝t１+t2＝8mS。
Ｃ=1.7＊８/２4=0、57mF=５70uＦ二、变压器得设计过程变压器得设计分别按照DCＭ、ＣCM、ＱR两种方式进行计算,其实QR也就是DCM得一种,不同得地方在于QＲ得工作频率就是随着输入电压输出功率得变化而变化得。
对于变压器磁芯得选择,比较常用得方法就就是AP法,但经过多次具体设计及根据公司常用型号结合,一般可以直接选择磁芯,象这个功率等级得反激,选择PＱ３53５得磁芯即可、磁芯得参数如下:ＡE=1９０mm２,AL＝４300nH,Bmax≥0。
32T１)DＣM变压器设计过程:开关频率选择80K,最大占空比选择０.4８,全范围DCＭ,则在最低输入电压Vｄc下,占空比最大,电路工作在BCM状态,根据伏秒平衡,可以得到以下公式,Vｄc*Dｍax＝Vｏr＊(1-Ｄmax),从而计算反射电压为Vｏr=9５V匝比ｎ＝Ｖｏｒ/(Vo＋Vｆ)=3、３2 Vｆ为整流二极管压降计算初级匝数计算副边匝数Ns＝Ｎｐ／n=6。
变压器典型的计算实例

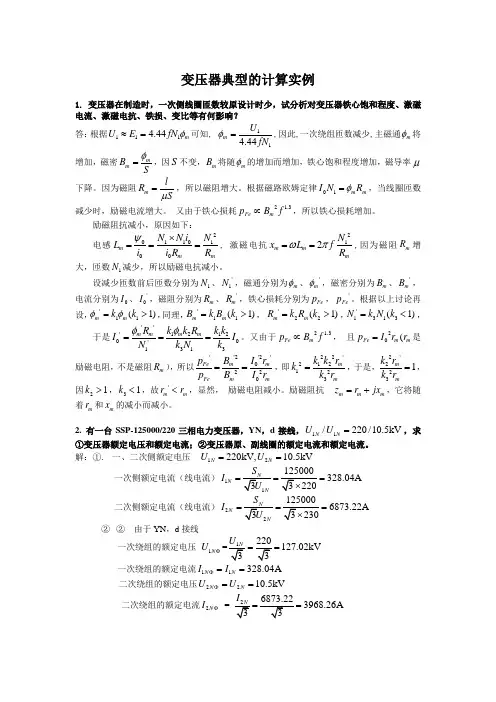

变压器典型的计算实例1. 变压器在制造时，一次侧线圈匝数较原设计时少，试分析对变压器铁心饱和程度、激磁电流、激磁电抗、铁损、变比等有何影响？ 答：根据1114.44m U E fN φ≈=可知, 114.44m U fN φ=,因此,一次绕组匝数减少,主磁通m φ将增加，磁密mm B Sφ=，因S 不变，m B 将随m φ的增加而增加，铁心饱和程度增加，磁导率μ下降。
因为磁阻m lR Sμ=，所以磁阻增大。
根据磁路欧姆定律01m m I N R φ=，当线圈匝数减少时，励磁电流增大。
又由于铁心损耗2 1.3Fe m p B f ∝，所以铁心损耗增加。
励磁阻抗减小，原因如下：电感211010m mmN N i N L i i R R ψ⨯===, 激磁电抗212m m mN x L fR ωπ==,因为磁阻m R 增大，匝数1N 减少，所以励磁电抗减小。
设减少匝数前后匝数分别为1N 、'1N ，磁通分别为m φ、'm φ，磁密分别为m B 、'm B ，电流分别为0I 、'0I ，磁阻分别为m R 、'm R ，铁心损耗分别为F e p ，'F e p 。
根据以上讨论再设，'11(1)m m k k φφ=>，同理，'11(1)m m B k B k =>， '22(1)m m R k R k =>，'1313(1)N k N k =<，于是'''121200'1313m mm mR k k R k k I I N k N k φφ===。
又由于2 1.3Fe m p B f∝， 且20(F e m m p I r r =是励磁电阻，不是磁阻m R ），所以''2'2'0220Fe m m Femmp B I r p B I r ==，即22'212123m mk k r k k r =，于是，2'2231m mk r k r =，因21k >，31k <，故'm m r r <，显然， 励磁电阻减小。
变压器常用数据计算实例
变压器常用数据计算实例例一：单相变压器一次、二次侧额定电流的计算方法某单相电力变压器的额定容量为S N ＝，一、二次侧额定线电压分别为10KV 及，求一、二次侧额定电流。
解：单相变压器的额定容量与额定电压和额定电流之间的关系为：S N ＝U 1N I 1N 或S N ＝U 2N I 2N 所以：一次侧的额定电流为：25（A）101010250U S I 331N N 1N =⨯⨯== 二次侧的额定电流为：625（A）100.410250U S I 332N N 2N =⨯⨯== 例二：三相变压器一次、二次侧额定电流的计算方法某三相电力变压器的额定容量为S N ＝，一、二次侧额定线电压分别为10KV 及，采用Yd 连结，试求一、二次侧额定电流。
解：三相变压器的额定容量与额定线电压和额定线电流之间的关系是：2N 2N N 1N 1N N I U 3或S I U 3S ==因此：一次侧的额定电流为：28.87（A）1010310500U 3S I 331N N 1N =⨯⨯⨯==二次侧的额定电流为：45.82（A）106.3310500U 3S I 332N N 2N =⨯⨯⨯== 例三：变压器一次、二次侧绕组匝数的计算方法有一台的三相电力变压器，一次、二次侧的额定相电压分别为（V）3400（V）和U 3U 2N 100001N ==，铁芯柱的截面积A ＝0.016m ²。
求当铁芯柱的最大磁通密度B m ＝时，试求一次、二次侧绕组的匝数，（电网电压频率为50 hz ）。
解：铁芯内的主磁通量为：m＝B m A ＝×＝一次侧线圈绕组匝数为：()匝11260.0231504.443100004.44f Φ3U N m 1N 1≈⨯⨯⨯=⨯电压比为：253400310000U U K 2N 1N ===二次侧线圈绕组匝数为：()匝45251126K N N 12===例四：单相变压器空载电压的计算方法如图是一台单相变压器的示意图，各绕组的绕向及匝数如图所示。
反激变压器设计实例(一)
反激变压器设计实例（一）目录1.导论 (2)2.磁芯参数和气隙的影响 (2)2.1 AC极化 (3)2.2 AC条件中的气隙影响 (3)2.3 DC条件中的气隙影响 (3)3. 110W反激变压器设计例子 (4)3.1 步骤1，选择磁芯尺寸 (4)3.2 步骤2，选择导通时间 (6)3.3 步骤3，变换器最小DC输入电压的计算 (6)3.4 步骤4，选择工作便宜磁通密度 (6)3.5 步骤5，计算最小原边匝数 (7)3.6 步骤6，计算副边匝数 (7)3.7 步骤7，计算附加匝数 (8)3.8 步骤8，确定磁芯气隙尺寸 (8)3.9 步骤9，磁芯气隙尺寸（实用方法） (9)3.10 步骤10，计算气隙 (9)3.11 步骤11，检验磁芯磁通密度和饱和裕度 (10)4 反激变压器饱和及暂态影响 (11)1.导论由于反激变换器变压器综合了许多功能（储存能量、电隔离、限流电感），并且还常常支持相当大的直流电流成分，故比直接传递能量的正激推挽变压器的设计困难得多、以下变压器设计例子中没选择过程使用反复迭代方法，无论设计从哪里开始没开始时须有大量近似的计算。
没有经验工程师的问题是要得到对控制因数的掌握。
特别的，磁芯大小、原边电感的选择、气隙的作用、原边匝数的选择以及磁芯内交流和直流电流（磁通）成分的相互作用常常给反激变压器设计带来挑战。
为使设计者对控制因数有好的感觉，下面的设计由检查磁芯材料的特性和气隙的影响开始，然后检查交流和直流磁芯极化条件，最后给出100W变压器的完整设计。
2.磁芯参数和气隙的影响图1表示一个铁氧体变压器在带有和不带气隙时典型的B/H（磁滞回归线）环。
注意到虽然B/H环的磁导率（斜率）随气隙的长度变化，但磁芯和气隙结合后的饱和磁通密度保持不变。
进一步，在有气隙的情况下，磁场强度H越大，剩磁通密度B r越低。
这些变化对反激变压器非常有用。
图1.不同情况下磁芯的磁滞回归曲线图2只表示了反激变压器使用的磁滞回环的前四分之一，也表示了磁芯中引入气隙所产生的影响。
开关电源变压器 实例
开关电源变压器实例
开关电源变压器实例如下：
以输入电压为85~264V，频率为50/60HZ，输出电压为12VDC，输出电
流为5A的单端反激式开关电源为例。
1. 高频变压器的设计：首先选择适当的磁芯大小。
通常根据输出功率，查找磁芯厂商的资料，根据磁芯高度，在100KHz的频率下选择相应的功率型磁芯。
例如，查TDK PQ2620 PC4，其参数为Ui=2300Nh，Ae=119mm^2，Bs=380mT(100℃)，Br=140mT(23℃)。
2. 计算输入电流平均值：Pout/Iav=n Vin min。
其中，Vin min=90V V2-20直流涟波及整流管压降=110V。
n为变压器匝数比。
以上是开关电源变压器设计的一种实例，实际应用中需要根据具体需求进行设计。
如有需要，建议咨询专业工程师或查阅相关文献资料。
电感变压器设计实例
电感变压器设计实例下面以设计一个电感变压器为例，详细介绍电感变压器的设计过程。
首先，确定设计需求。
设计过程中需要明确变压器的输入电压和输出电压，以及所需的功率和变压比。
例如，假设输入电压为220V，输出电压为12V，功率为100W，变压比为18:1接下来，根据设计需求计算线圈参数。
根据变压比的定义，输入电压与输出电压之比等于输入线圈匝数与输出线圈匝数之比。
根据已知信息可以得出输入线圈匝数为N1=18，输出线圈匝数为N2=1、接下来，需要计算导线长度。
导线长度与线圈匝数成正比，根据经验公式可以计算出线圈总长度为L=2πr(N1+N2)。
接下来，确定铁芯尺寸。
铁芯是电感变压器的核心部分，起到引导磁场的作用。
铁芯的尺寸主要取决于变压器的功率和频率。
在设计过程中，需要根据功率和频率选择合适的铁芯材料和尺寸。
铁芯的截面积与功率成正比，具体的计算公式为A=V/(B*f)，其中V为变压器的体积，B为磁感应强度，f为频率。
接下来，选择合适的导线材料和直径。
导线的选择主要需要考虑导线材料的电阻、导热性能和绝缘性能。
通常使用铜导线，因为铜导线导电性能好，热导性能好，并且易于加工。
导线直径的选择需要根据功率和电流来计算，具体的计算公式为D=sqrt(4P/(πU^2)),其中P为功率，U为输入电压。
最后，设计变压器的外壳和绝缘结构。
外壳的设计需要考虑变压器工作环境、散热能力和安全性能。
绝缘结构的设计需要考虑绝缘材料的性能和隔离能力，保证变压器的安全和可靠性。
以上就是电感变压器设计的过程，其中涉及到了很多基本的电学和磁学知识。
在实际设计中，还需要进行大量的计算和实验验证，以确保设计的变压器能够满足要求并且安全可靠。
同时还需要考虑成本、体积和重量等因素，综合考虑来做出最优的设计方案。
变压器设计实例
Your company slogan
产品基本特征及主要材料
1、变压器的额定容量P：10000KVA 变压器的额定容量P 2、变压器的额定线电压U和分接范围高压（一次）侧线电压 变压器的额定线电压U和分接范围高压（一次） UL1=110±2×2.5%KV，低压（二次）侧线电压UL2=11KV =110± 2.5%KV，低压（二次）侧线电压U 3、变压器连接组：YN，d11 变压器连接组： 4、变压器相数：3相 变压器相数： 5、额定频率f：50Hz 额定频率f 6、冷却方式：油浸风冷 冷却方式： 7、空载损耗：P0≤17KW 空载损耗： 8、负载损耗：PK≤65KW 负载损耗： 9、空载电流：I0《1% 空载电流： 10、阻抗电压：UK=10.5% 10、阻抗电压： 11、铁心材料：0.35mm厚冷轧硅酮片（Z11-0.35) 11、铁心材料：0.35mm厚冷轧硅酮片（ 厚冷轧硅酮片 12、导线材料：线包扁铜线 12、导线材料：
Your company slogan
六、线圈形式的选择及线圈排列
1、线圈高度的估计
取1120mm
Hx = 140 + 13×WG × Ixg − 20000 = 1122mm
2、线圈形式 高压线圈采用纠结连续式，低压 高压线圈采用纠结连续式， 线圈采用连续式 3、撑条数 铁心直径为400时，撑条数取12 铁心直径为400时 撑条数取12 4、高压线圈段数及每段匝数的确定
Your company slogan
五、线圈匝数的计算
初选每匝电压e 初选每匝电压et=43.88v 低压线圈匝数250匝 每匝电压为44伏 磁密B 低压线圈匝数250匝，每匝电压为44伏/匝，磁密B的确 17.25千高斯 定17.25千高斯 高压端+2.5%时对应的匝数 时对应的匝数1480匝 高压端+2.5%时对应的匝数1480匝，实际电压 65120V -5%时的匝数1372匝，实际电压60368V 5%时的匝数 时的匝数1372匝 实际电压60368V -2.5%时的匝数1408匝，实际电压61952V 2.5%时的匝数 时的匝数1408匝 实际电压61952V 额定时的匝数1444匝 实际电压63536V 额定时的匝数1444匝，实际电压63536V +5%时的匝数 +5%时的匝数1516匝，实际电压66704V 时的匝数1516匝 实际电压66704V
35KV变压器继电保护设计实例
Idmin=（0.2～0.6）Ie=（0.2～0.6）×2.25（A） 取 Idmin=1（A）
4.4 确定拐点制动电流 Is
整定差动保护拐点制动电流，对于二段式，只有一个拐点。
一般Is=（0.8～1）Ie=（0.8～1）×2.25（A） 4.5 比例制动系数 K
取Is=2（A）
9
K=（Id-Idmin）/（Is2-Is1） 对于二段式，一个比例制动系数，一般 K=（0.4～0.7）
∴灵敏系数=Ijd(2)min/Ijd=7.45/1.86=4.01>2
满足灵敏度要求
4.9 复合电压闭锁过电流保护整定：
10
4.9.1 保护装置的起动电流整定：按躲过变压器额定电流来整定。 Idz=Kk×IeB/KJ=1.2×103.92/0.98=127.25A Kk——可靠系数，取 1.2 IeB——变压器额定电流 KJ——继电器返回系数，微机保护取 0.98
平衡调整系数
5/2.25=2.22
5/2.25=2.22
5/1.732=2.89
注：虽然 CT 二次接线均为星形，但由于通过软件进行相位校正时，在变压器星形侧同样存在 1.732
倍的接线系数。
4.3 确定起动电流 Idmin
整定差动保护最小起动电流，按躲过变压器最大负荷电流条件下流入
保护装置的不平衡电流整定。一般
4.1 瓦斯保护：
QJ1-80 型 轻瓦斯 280CM3发信号 重瓦斯 0.8~1m/s 跳闸
4.2 纵差动保护：选 RCS-9671 微机型成套保护
4.2.1 计算Ie及选择CT变比：
名称
额定电流 变压器接线方 式 CT 接线方式
35kV 进线
I1e=s/1.732=6300/1.732* 35=103.92A
实例讲解电源高频变压器的设计方法
实例讲解电源高频变压器的设计方法电源企业网2008-09-1215:21:57作者:SystemMaster来源:文字大小:[大][中][小]例，向大家介绍一种电源高频变压器的设计方法。
设计目标：电源输入交流电压在180V~260V之间，频率为50Hz，输出电压为直流5V、14A，功率为70W，电源工作频率为30KHz。
设计步骤：1、计算高频变压器初级峰值电流Ipp由于是电流不连续性电源，当功率管导通时，电流会达到峰值，此值等于功率管的峰值电流。
由电感的电流和电压关系V=L*di/dt可知：输入电压：Vin(min)=Lp*Ipp/Tc取1/Tc=f/Dmax，则上式为：Vin(min)=Lp*Ipp*f/Dmax其中：V in：直流输入电压，VLp：高频变压器初级电感值，mHIpp：变压器初级峰值电流，ADmax：最大工作周期系数f：电源工作频率，kHz在电流不连续电源中，输出功率等于在工作频率下的每个周期内储存的能量，其为：Pout=1/2*Lp*Ipp2*f将其与电感电压相除可得：Pout/Vin(min)=Lp*Ipp2*f*Dmax/(2*Lp*Ipp*f)由此可得：Ipp=Ic=2*Pout/(Vin(min)*Dmax)其中：Vin(min)=1.4*Vacin(min)-20V(直流涟波及二极管压降)=232V，取最大工作周期系数Dmax=0.45。
则：Ipp=Ic=2*Pout/(Vin(min)*Dmax)=2*70/(232*0.45)=1.34A当功率管导通时，集极要能承受此电流。
2、求最小工作周期系数Dmin在反馈式电流不连续电源中，工作周期系数的大小由输入电压决定。
Dmin=Dmax/[(1-Dmax)*k+Dmax]其中：k=Vin(max)/Vin(min)Vin(max)=260V*1.4-0V(直流涟波)=364V，若允许10%误差，Vin(max)=400V。
平面变压器设计实例
铁氧体磁心多层线路板 平面变压器的设计（二）
何可人
五. 变压器绕组圈数的选择
按已知的DC／DC变换器的输入、输出条件和工作频 率，在选定了磁心的形状和尺寸、脉冲的占空比后，可按 下列公式计算出变压器原边绕组的圈数：
对于正激变压器：
132
·2008.01
Technology Lecture · 技术讲座
六. 变压器绕组电流的有效值及电流密度 1. 正激拓扑变压器原边绕组电流的有效值：
设原边绕组电流在To n时间内等效矩形波的幅值为I 1 m， 那么在一个周期内对原边绕组输入的能量为：
W1＝V1mI1m·Ton 式中，V1m为原边绕组端电压的幅值。 而输入的功率则为：
绕组每圈导体的总截面积为： Scu＝n·a·b（nm２） 式中：n —— 导线的并联根数
a —— 导线的宽度（mm） b —— 铜箔的厚度（mm） 原边绕组的电流密度为：
（A／mm２） （ １４ ）
取对应于输入电压中值
时的占空
比Dave ＝ ０．５，且 V1＝１．０V， V2＝１．０V，则相应的圈数比为：
3. 原、副边绕组的圈数： 初步选用 B＝１００mT，则：
取 N1 ＝ ８T 则 验算相应的磁通密度变化量：
Technology Lecture · 技术讲座
为了进一步减少平面变压器的漏抗，可以采用将原边 或副边绕组其中之一分成两部份，而另一绕组则夹放在中 间的结构，使原、副边绕组偶合得更为紧密。建议将铜耗 较大的绕组分放在多层线路板的上下两边，这有利于绕组 的散热，以降低变压器的温升。
取 K ＝ ４ 当V1＝V1min＝３６V 时：
（或 ）
反激变压器设计实例(二)
反激变压器设计实例〔二〕目录反激变压器设计实例〔二〕 (1)导论 (1)一．自跟踪电压抑制 (2)2. 反激变换器“缓冲〞电路 (4)3. 选择还击变换器功率元件 (5)3.1 输入整流器和电容器 (5)3.2 原边开关晶体管 (5)3.3 副边整流二极管 (5)3.4 输出电容 (6)4. 电路搭接和输出结果 (6)总结 (7)导论前面第一节已经将反激变换器的变压器具体参数计算出来，这里整个反激电路最核心的部件已经确定，我们可以利用saber建立电路拓扑，由saber得出最初的输出参数结果。
首先进展开环控制，输出电容随便输出一个值〔由于C1作为输出储能单元，其容值估算应考虑到输出的伏秒，也有人用1~2uF/W进展大概估算〕，这里选取1000uF作为输出电容。
初始设计中的输出要求12V/3A，故负载选择4欧姆电阻，对于5V/10A的输出，通过调节负载和占空比可以到达。
由实际测量可得，1mm线径的平均电感和电阻值分别为6uH/匝和2.6mΩ/匝，寄生电感通常为5%，由于副边匝数较少，可不考虑寄生电感，所以原边寄生电感为27uH，电阻为11.57mΩ，最终结果如图1所示。
图1.反激电路主拓扑图2.开关管电压、输出电压、输出电流首先由输出情况可以看出，变压器的设计还是满足要求的。
查看图2中开关管电压曲线可以看出，其开关应力过高，不做处理会导致开关管导通瞬间由于高压而击穿。
在反激变换器中，有两个主要原因会引起高开关应力。
这两个原因都与晶体管自带感性负载关断特性有关。
最明显的影响是由于变压器漏感的存在，集电极电压在关断边沿会产生过电压。
其次，不是很明显的影响是如果没有采用负载线整形技术，开关关断期间会出现很高的二次测击穿应力。
一．自跟踪电压抑制当警觉管所在电路中带感性或变压器负载，在晶体管关断时，由于有能量存储在电感或变压器漏感的磁场中，在其集电极将会产生高压。
在反激变换器中，储存在变压器中的大局部能量在反激期间将会传递到副边。
10kv变压器保护定值计算实例
10kv变压器保护定值计算实例一、前言10kV变压器是电网输电过程中的重要组成部分，为了确保变压器的安全运行，保护装置的设置是至关重要的。
本文将以一个实例来介绍10kV变压器保护定值计算的方法和步骤。
二、保护装置的功能和原理保护装置主要有电流保护、电压保护和差动保护等功能，其中电流保护是10kV变压器保护装置的重要部分。
电流保护通过监测变压器中的电流大小，一旦电流异常，保护装置将及时采取措施，保护变压器免受损坏。
三、实例背景假设某个10kV变压器的额定容量为5000kVA，额定电压为10kV/0.4kV，变比为25：1，短路电压为4%，有辅助绕组。
四、保护定值计算步骤1. 计算变压器额定电流根据变压器的额定容量和额定电压，可以通过公式 I_n = S_n / (V_n * √3) 计算出10kV变压器的额定电流。
进行计算可得：I_n = 5000kVA / (10kV * √3) ≈ 288A2. 计算一次电流互感器的变比由于10kV变压器是6kV电压级，因此需要使用一次电流互感器进行保护定值的计算。
根据变比的关系，一次电流互感器的变比可计算如下：变比 = 额定电流 / 一次电流互感器额定电流变比 = 288A / 5A = 57.63. 计算二次电流互感器的变比二次电流互感器的变比计算方法与一次电流互感器相似，即：变比 = 一次电流互感器额定电流 / 二次电流互感器额定电流假设二次电流互感器的额定电流为1A，则计算可得变比为5。
4. 计算短路电流短路电流是保护定值计算中的重要参数，是判断是否发生短路故障的依据。
根据短路电流的计算公式I_k = U_k / (Z_k * √3) 计算，其中U_k 为短路电压，Z_k 为短路阻抗。
由于实例中给出的是短路电压的百分比，我们需要先计算出变压器的短路电压。
可得：U_k = 10kV * (4% / 100) = 0.4kV然后根据设备参数和短路电压，我们可以计算出短路电流 I_k：I_k = 0.4kV / (4% * 0.4Ω * √3) ≈ 1733A5. 计算差动保护装置的定值差动保护是防止变压器内部短路故障的重要手段，其中最主要的参数是变比电流。
自耦变压器设计实例
自耦变压器设计实例一、引言自耦变压器是一种特殊的变压器，其具有自耦合的特点，即主、副绕组共用一部分线圈。
本文将以自耦变压器的设计实例为例，介绍自耦变压器的基本原理、设计要点以及实际应用。
二、自耦变压器的基本原理自耦变压器是通过主、副绕组共用一部分线圈来实现变压器的升降压功能。
其基本原理是通过自感作用和互感作用来完成能量的传递和变换。
自耦变压器的主要特点有：转比可调、体积小、重量轻、成本低等。
三、自耦变压器的设计要点1. 根据需求确定主、副绕组的匝数比例，从而确定变压器的升降压比例。
升压比例大于1时，主绕组匝数大于副绕组；降压比例小于1时，主绕组匝数小于副绕组。
2. 根据变压器的功率需求确定线径和截面积，以确保变压器在工作时不会过载或过热。
3. 选择合适的铁芯材料，以增强自耦变压器的磁导率和磁导能力，提高能量传递效率。
4. 设计合理的绕组结构，减少电磁感应损耗和电阻损耗，提高自耦变压器的效率。
5. 考虑变压器的绝缘和散热问题，选择合适的绝缘材料和散热结构，以确保变压器的安全可靠运行。
四、自耦变压器的实际应用自耦变压器在电力系统中有广泛的应用，特别适用于变换高压输电线路与低压配电线路之间的电压。
以下为自耦变压器在实际应用中的一些例子：1. 电力系统中的变压器。
自耦变压器常用于电力系统中的变电站，用于升压或降压输电线路的电压。
通过自耦变压器，可以将高压输电线路的电压升至适宜的变压器运行电压，或将低压配电线路的电压降至合适的用户用电电压。
2. 电子设备中的变压器。
自耦变压器通常用于电子设备中的电源变压器，用于降低或提高交流电源的电压，以满足电子设备的工作需求。
3. 可变电阻器。
自耦变压器可以用来调节电阻值，实现对电路的调节和控制。
例如，在音响设备中，自耦变压器可用于调节音量大小。
4. 焊接设备中的变压器。
自耦变压器在焊接设备中常用于调节焊接电流和电压，以满足不同焊接需求。
五、总结自耦变压器是一种特殊的变压器，具有自耦合的特点，通过主、副绕组共用一部分线圈来实现变压器的升降压功能。
