PC(聚碳酸酯)主要性能说明
PC塑料的主要性质及成型工艺要求

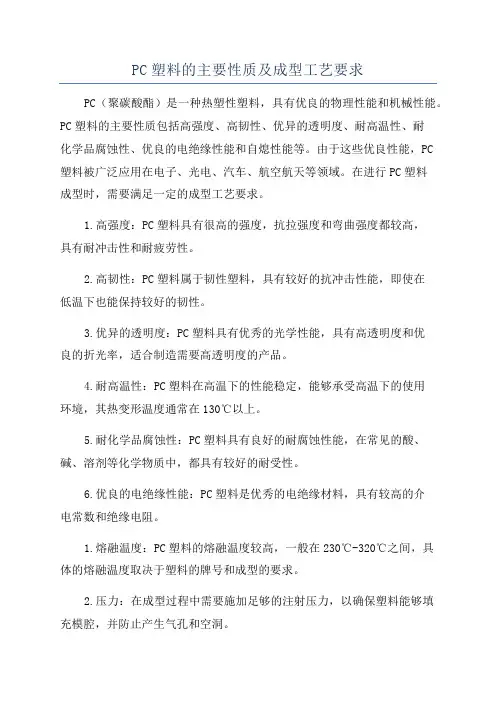

PC塑料的主要性质及成型工艺要求PC（聚碳酸酯）是一种热塑性塑料，具有优良的物理性能和机械性能。
PC塑料的主要性质包括高强度、高韧性、优异的透明度、耐高温性、耐化学品腐蚀性、优良的电绝缘性能和自熄性能等。
由于这些优良性能，PC塑料被广泛应用在电子、光电、汽车、航空航天等领域。
在进行PC塑料成型时，需要满足一定的成型工艺要求。
1.高强度：PC塑料具有很高的强度，抗拉强度和弯曲强度都较高，具有耐冲击性和耐疲劳性。
2.高韧性：PC塑料属于韧性塑料，具有较好的抗冲击性能，即使在低温下也能保持较好的韧性。
3.优异的透明度：PC塑料具有优秀的光学性能，具有高透明度和优良的折光率，适合制造需要高透明度的产品。
4.耐高温性：PC塑料在高温下的性能稳定，能够承受高温下的使用环境，其热变形温度通常在130℃以上。
5.耐化学品腐蚀性：PC塑料具有良好的耐腐蚀性能，在常见的酸、碱、溶剂等化学物质中，都具有较好的耐受性。
6.优良的电绝缘性能：PC塑料是优秀的电绝缘材料，具有较高的介电常数和绝缘电阻。
1.熔融温度：PC塑料的熔融温度较高，一般在230℃-320℃之间，具体的熔融温度取决于塑料的牌号和成型的要求。
2.压力：在成型过程中需要施加足够的注射压力，以确保塑料能够填充模腔，并防止产生气孔和空洞。
3.保压时间：在注射成型后需要保持一定的保压时间，以确保塑料充分凝固，防止产生变形或缩短的问题。
4.冷却速率：成型过程中的冷却速率需要适中，过快的冷却速率容易造成应力集中和塑料不均匀收缩，导致产品变形。
5.尺寸控制：由于PC塑料的收缩率较大，需要进行尺寸控制，通常可以通过合理设计模具结构和控制成型参数来实现。
6.防止热分解：PC塑料在高温条件下容易发生热分解，因此在成型过程中需要控制好温度和加工时间，以防止热分解产生。
总之，PC塑料具有优良的物理性能和机械性能，在成型过程中需要考虑塑料的熔融温度、压力、保压时间、冷却速率、尺寸控制和防止热分解等因素，以确保生产出质量优良的PC塑料制品。
聚碳酸酯(PC)的各种性能及其成型特性(个人总结含图表)
聚碳酸酯（PC）的性能聚碳酸酯（PC）是一种线型碳酸聚酯，分子中碳酸基团与另一些基团交替排列，这些基团可以是芳香族，可以是脂肪族，也可以两者皆有。
双酚A型PC 是最重要的工业产品。
双酚A型PC是一种无定形的工程塑料，具有良好的韧性、透明性和耐热性。
碳酸酯基团赋予韧性和耐用性，双酚A基团赋予高的耐热性。
而PC的一些主要应用至少同时要求这两种性能。
表2-30列出了通用级聚碳酸酯的性能。
表2-30 通用级聚碳酸酯的性能性能数值性能数值拉升强度/MPa60-70玻璃环转变温度/℃150拉伸率（%）60-130熔融温度/℃220-230弯曲强度/MPa100-120比热容/[J/(g.℃)]1.17弯曲弹性模量/GPa2.0-2.5热导率/[W/(m .℃)]0.24压缩强度/MPa80-90 线膨胀系数/（x10-5/℃）5-7简支梁冲击强度（缺口）/(kJ/m2) 50-70 热变形温度（1.82MPa）/℃130-140 布氏硬度150-160 热分解温度/℃≥340力学性能聚碳酸酯的缺点是耐疲劳强度较低，耐磨性较差，摩擦因数大。
聚碳酸酯制品容易产生应力开裂，内应力产生的原因主要是由于强迫取向的大分子间相互作用造成的。
如果将聚碳酸酯的弯曲试样进行挠曲并放置一定时间，当超过其极限应力时便会发生微观撕裂。
在一定应变下发生微观撕裂时间与应力之间的关系依赖于聚碳酸酯的平均相对分子质量。
如果聚碳酸酯制品在成型加工过程中因温度过高等原因发生分解老化，或者制品本身存在缺口或熔接缝，以及制品在化学气体中使用，那么，发生微观撕裂的时间将会大大缩短，其极限应力值也将大幅度下降。
热性能聚碳酸酯的耐热性较好，未填充聚碳酸酯的热变形温度大约为130℃，玻璃纤维增强后可使这个数值再增加10℃。
长期使用温度可达120℃，同时又具有优良的耐寒性，脆化温度为-100℃。
低于100℃时，在负载下的蠕变率很低。
聚碳酸酯没有明显的熔点，在220-230℃呈熔融状态。
pc材料基本知识

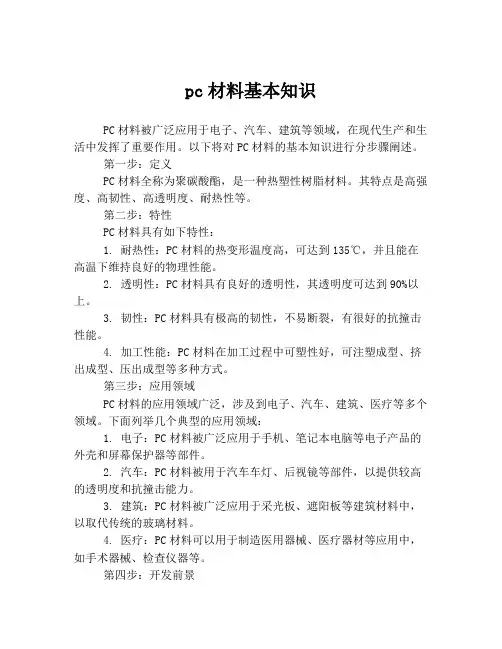

pc材料基本知识PC材料被广泛应用于电子、汽车、建筑等领域，在现代生产和生活中发挥了重要作用。
以下将对PC材料的基本知识进行分步骤阐述。
第一步：定义PC材料全称为聚碳酸酯，是一种热塑性树脂材料。
其特点是高强度、高韧性、高透明度、耐热性等。
第二步：特性PC材料具有如下特性：1. 耐热性：PC材料的热变形温度高，可达到135℃，并且能在高温下维持良好的物理性能。
2. 透明性：PC材料具有良好的透明性，其透明度可达到90%以上。
3. 韧性：PC材料具有极高的韧性，不易断裂，有很好的抗撞击性能。
4. 加工性能：PC材料在加工过程中可塑性好，可注塑成型、挤出成型、压出成型等多种方式。
第三步：应用领域PC材料的应用领域广泛，涉及到电子、汽车、建筑、医疗等多个领域。
下面列举几个典型的应用领域：1. 电子：PC材料被广泛应用于手机、笔记本电脑等电子产品的外壳和屏幕保护器等部件。
2. 汽车：PC材料被用于汽车车灯、后视镜等部件，以提供较高的透明度和抗撞击能力。
3. 建筑：PC材料被广泛应用于采光板、遮阳板等建筑材料中，以取代传统的玻璃材料。
4. 医疗：PC材料可以用于制造医用器械、医疗器材等应用中，如手术器械、检查仪器等。
第四步：开发前景随着工业化发展的进一步加快，PC材料的应用前景也越来越广阔。
未来，PC材料将继续在各个领域发挥其独特的特性，为人类的生产和生活带来更多的便利和效益。
总之，PC材料是一种热塑性树脂材料，在工业和生活中有着广泛的应用。
它的高强度、高透明度、高韧性以及耐热性等特点，使其在电子、汽车、建筑等领域得到了广泛应用。
未来，PC材料必将继续在各个领域里发挥重要作用，为人类的生产和生活带来更多的便利和效益。
聚碳酸酯(PC)

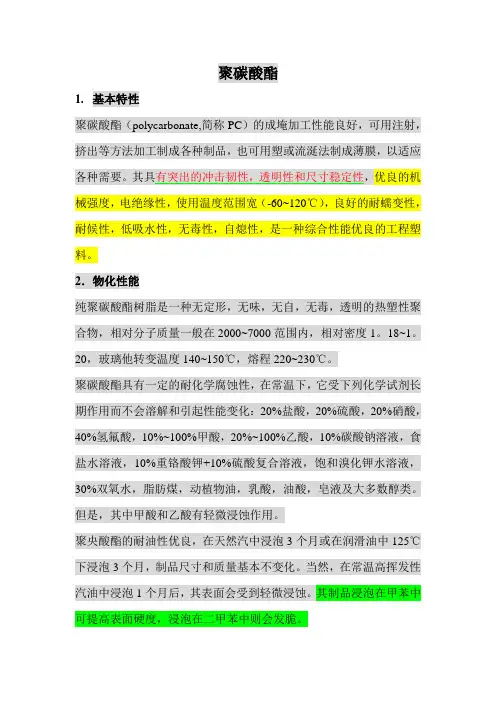

聚碳酸酯1.基本特性聚碳酸酯（polycarbonate,简称PC）的成埯加工性能良好，可用注射，挤出等方法加工制成各种制品，也可用塑或流涎法制成薄膜，以适应各种需要。
其具有突出的冲击韧性，透明性和尺寸稳定性，优良的机械强度，电绝缘性，使用温度范围宽（-60~120℃），良好的耐蠕变性，耐候性，低吸水性，无毒性，自熄性，是一种综合性能优良的工程塑料。
2．物化性能纯聚碳酸酯树脂是一种无定形，无味，无自，无毒，透明的热塑性聚合物，相对分子质量一般在2000~7000范围内，相对密度1。
18~1。
20，玻璃他转变温度140~150℃，熔程220~230℃。
聚碳酸酯具有一定的耐化学腐蚀性，在常温下，它受下列化学试剂长期作用而不会溶解和引起性能变化：20%盐酸，20%硫酸，20%硝酸，40%氢氟酸，10%~100%甲酸，20%~100%乙酸，10%碳酸钠溶液，食盐水溶液，10%重铬酸钾+10%硫酸复合溶液，饱和溴化钾水溶液，30%双氧水，脂肪煤，动植物油，乳酸，油酸，皂液及大多数醇类。
但是，其中甲酸和乙酸有轻微浸蚀作用。
聚央酸酯的耐油性优良，在天然汽中浸泡3个月或在润滑油中125℃下浸泡3个月，制品尺寸和质量基本不变化。
当然，在常温高挥发性汽油中浸泡1个月后，其表面会受到轻微浸蚀。
其制品浸泡在甲苯中可提高表面硬度，浸泡在二甲苯中则会发脆。
聚碳酸酯的吸水性小，不会影响制品的稳定性但是，由于分链中大量酯键的存在，不用说长期泡在沸水或饱和水蒸气中，就是长期处在高温高湿情况下也会引起水解，分子链断裂，最终出现制开裂现象。
聚碳酸酯分子刚性较大，熔体黏度比普通热塑性树脂高得多，这使得成型加工具有一定的特殊性，要按特定条件进行。
聚碳酸酯本身无自润滑性，与其他树脂相容性较差，也不适合于制造带金属嵌件的制品。
它的冲击强度在通用工程塑为乃至所有热塑性塑料中都是很突出的，其数值与45%玻璃纤维增强聚酯（PET）相似耐蠕变性它的耐蠕变性在热塑性工程塑料中是相当好的，甚至优于尼龙和甲醛。
塑料材料-聚碳酸酯(PC)的基本物理化学特性及典型应用介绍全套
塑料材料-聚碳酸酯(PC)的基本物理化学特性及典型应用介绍文档资料可直接使用，可编辑，欢迎下载聚碳酸酯（PC）的介绍聚碳酸酯是分子主链中含有—[O-R-O-CO]—链节的热塑性树脂，按分子结构中所带酯基不同可分为脂肪族、脂环族、脂肪一芳香族型，其中具有实用价值的是芳香族聚碳酸酯，并以双酚 A型聚碳酸酯为最重要，分子量通常为3-10万。
聚碳酸酯，英文名Polycarbonate, 简称PC。
PC是一种无定型、无臭、无毒、高度透明的无色或微黄色热塑性工程塑料，具有优良的物理机械性能，尤其是耐冲击性优异，拉伸强度、弯曲强度、压缩强度高；蠕变性小，尺寸稳定；具有良好的耐热性和耐低温性，在较宽的温度范围内具有稳定的力学性能，尺寸稳定性，电性能和阻燃性，可在 -60~120℃下长期使用；无明显熔点，在 220-230℃呈熔融状态；由于分子链刚性大，树脂熔体粘度大；吸水率小，收缩率小，尺寸精度高，尺寸稳定性好，薄膜透气性小；属自熄性材料；对光稳定，但不耐紫外光，耐候性好；耐油、耐酸、不耐强碱、氧化性酸及胺、酮类，溶于氯化烃类和芳香族溶剂，长期在水中易引起水解和开裂，缺点是因抗疲劳强度差，容易产生应力开裂，抗溶剂性差，耐磨性欠佳。
PC可注塑、挤出、模压、吹塑、热成型、印刷、粘接、涂覆和机加工，最重要的加工方法是注塑。
成型之前必须预干燥，水分含量应低于0.02%，微量水份在高温下加工会使制品产生白浊色泽，银丝和气泡，PC在室温下具有相当大的强迫高弹形变能力。
冲击韧性高，因此可进行冷压，冷拉，冷辊压等冷成型加工。
挤出用PC分子量应大于3万，要采用渐变压缩型螺杆，长径比1：18~24，压缩比1：2.5，可采用挤出吹塑，注-吹、注-拉-吹法成型高质量，高透明瓶子。
PC合金种类繁多，改进PC熔体粘度大（加工性）和制品易应力开裂等缺陷， PC与不同聚合物形成合金或共混物，提高材料性能。
具体有PC/ABS合金，PC/ASA合金、 PC/PBT合金、PC/PET合金、PC/PET/弹性体共混物、PC/MBS共混物、PC/PTFE合金、PC/PA合金等，利有两种材料性能优点，并降低成本，如PC/ABS合金中，PC主要贡献高耐热性，较好的韧性和冲击强度，高强度、阻燃性， ABS则能改进可成型性，表观质量，降低密度。
pc材料特性
pc材料特性
PC材料，全名为聚碳酸酯材料（Polycarbonate），是一种热
塑性塑料，具有许多独特的特性。
以下是PC材料的特性描述：
1. 高强度：PC材料的强度比许多其他塑料高，具有很高的刚
性和耐冲击性。
它可以承受较大的力量，不容易断裂或破裂。
2. 透明度：PC材料具有很高的透明度，相对于其他塑料来说，它能够提供更好的光传递性，使得它成为常用的材料，用于制造需要透明外壳或器件的应用，如眼镜、车灯等。
3. 耐高温：PC材料具有较高的耐高温性能，可以承受高温环
境下的使用。
它的熔点相对较高，通常在260°C左右，这使
得它在一些高温应用中具有很大的优势。
4. 耐化学腐蚀性：PC材料具有较好的耐化学腐蚀性能，能够
抵抗酸、碱、溶剂等化学物质的腐蚀。
它可以在一些恶劣的环境中使用，例如接触有机溶剂的应用中。
5. 良好的电气绝缘性能：PC材料具有良好的电绝缘性能，可
以有效阻止电流的流动，从而用于制造绝缘材料或电子元器件。
6. 易加工性：PC材料在加工过程中的熔融流动性能很好，易
于成型和加工。
它可以通过注塑成型、挤出成型和压延等方式制造各种形状的产品。
7. 低自燃性：PC材料具有较好的自燃性能，不易燃烧。
它满
足许多行业的阻燃要求，并可以用于制造一些具有防火性能要求的产品。
总结起来，PC材料具有高强度、透明度、耐高温、耐化学腐蚀、良好的电气绝缘性能、易加工性和低自燃性等特性。
这些特性使得PC材料在许多领域中得到广泛应用，如电子电气、汽车、建筑、医疗器械、安全设备等。
聚碳酸酯(PC)
酯交换法需用催化剂，分两个阶段进行： 第一阶段，温度180-200℃，压力270-400Pa，反应1-3h,转化率为80%90%； 第二阶段，290-300℃,130Pa以下，加深反应程度。起始碳酸二苯酯应 过量，经酯交换反应，排出苯酚，由苯酚排出量来调节两基团数比，控 制分子量。
制备方法-光气法
聚碳酸酯无色透明，耐热，耐冲击性 能好，折射率高，加工性能好，阻燃 性能好。
聚碳酸酯的耐磨性差。一些用于易磨 损用途的聚碳酸酯器件需要对表面进 行特殊处理。
一、概述-化学性质
聚碳酸酯耐弱酸，耐弱碱，耐中性油。不耐紫外光，不耐强碱，不耐强酸， 但是改性后耐酸耐碱。 耐水解稳定性不够高，对缺口敏感，耐有机化学品性，耐刮痕性较差，长 期暴露于紫外线中会发黄。和其他树脂一样， PC 容易受某些有机溶剂的侵 蚀。
性能。
应用
汽车制造业
聚碳酸酯具有良好的抗冲击、抗热畸变性能，而且耐候性好、硬度高，因此适用于生产轿车和轻型卡车的 各种零部件，其主要集中在照明系统、仪表板、加热板、除霜器及聚碳酸酯合金制的保险杠等。 根据发达国家数据，聚碳酸酯在电子电气、汽车制造业中使用比例在 40% ～ 50% ，中国在该领域的使用比 例只占 10% 左右。
应用
医疗器材
可作医疗用途的杯、筒、瓶以及牙科器械、药品容器和手术器械，甚至还可用作人工肾、人工肺等人工脏 器。
此外还有光学透镜行业，LED照明行业等也应用了聚碳酸酯。
双酚A安全性争议
由于制造聚碳酸酯中需要添加双酚 A ，而双酚 A 作为一种化工原料， 2008 年 4 月 18 日已经被加拿大联邦政府正式认定为有毒物质，并严禁在食品包装中添加，所以， 聚碳酸酯的安全性是值得注意的问题 。欧盟认为含双酚 A 奶瓶会诱发性早熟，从 2011 年 3 月 2 日起，禁止含生产化学物质双酚 A(BPA ）的婴儿奶瓶。中国卫生部等部 门发布公告称， 2011 年 9 月 1 日起禁止进口和销售聚碳酸酯婴幼儿奶瓶和其他含双酚 A的婴幼儿奶瓶，由生产企业或进口商负责召回。
聚碳酸酯pc
聚碳酸酯PC介绍聚碳酸酯（Polycarbonate，缩写为PC）是一种重要的工程塑料材料，具有优异的力学性能、热稳定性和耐候性。
它是一种无色、透明或半透明的材料，具有良好的光学特性和电绝缘性能。
因此，在许多不同的领域中都有广泛的应用。
本文将介绍聚碳酸酯的特性、应用以及优缺点。
特性1. 强度和刚性聚碳酸酯具有优异的强度和刚性。
其拉伸强度远高于玻璃和普通塑料，具有出色的抗冲击性能。
这使得聚碳酸酯成为许多需要承受高压力和冲击的应用的理想选择。
2. 耐热性聚碳酸酯具有良好的耐热性，能够在高温条件下保持稳定性。
它的玻璃转化温度较高，通常在130℃以上，使得聚碳酸酯在高温环境下仍可以保持其特性。
3. 光学特性聚碳酸酯具有优异的光学特性，可以传递光线，形成透明或半透明的材料。
它的光学透明度接近玻璃，但比玻璃更轻。
聚碳酸酯还具有较低的折射率和色散性，使其成为制造透明部件和光学设备的理想材料。
4. 耐候性聚碳酸酯具有良好的耐候性，能够抵抗紫外线照射、化学品侵蚀和气候变化的影响。
这使得它非常适合户外应用和长期暴露在恶劣环境条件下的使用。
5. 电绝缘性能聚碳酸酯是一种优异的电绝缘材料，能够有效隔离电流和防止电击。
由于其稳定的绝缘特性，聚碳酸酯广泛用于电子和电气设备中。
应用聚碳酸酯广泛应用于许多不同的领域，包括以下几个方面：1. 汽车工业聚碳酸酯被广泛应用于汽车零部件的制造中，例如车顶、车灯罩、车窗、发动机舱盖等。
其高强度和抗冲击性能可以提供更好的安全性和保护。
2. 电子和电气设备由于聚碳酸酯的优异电绝缘性能，它常被用于制造电子和电气设备的外壳和零件，例如计算机外壳、电视机壳、开关盒等。
3. 光学领域聚碳酸酯的优异光学特性使其成为制造眼镜镜片、摄像机镜头、透明显示器和光学器件的理想材料。
4. 包装材料由于其良好的耐冲击性能和透明性，聚碳酸酯常被用作包装材料，例如瓶子、保鲜盒、食品容器等。
5. 建筑领域聚碳酸酯在建筑领域中的应用日益增多，例如制造阳光板、采光罩和防护器件。
PC聚碳酸酯基本资料
拉伸强度：630kg/cm2
硬度：70(Rockwell M)
吸水率：0.24%
透光率：93%
热物性质
线膨胀率：3.8*10-5 cm/cm*℃
热变形温度：135℃
成形加工性
黏度表现：黏度随剪切速率增加而减少。
shear rate温度变化范围黏度变化情形(g/cm．sec)
5*10^1250→290℃3.484*10^3→6.672*10^2
PC/ABS合胶：手机外壳PC/ABS合胶：CD-ROM
PC加工问题处理方法
变形
1.成形条件：增加保压时间、增加冷却时间。
2.模具方面：成型品肉厚均一。
3.其化方法：成型后使用矫正冶具。
不易脱模
1.成型条件：减少保压压力、增加冷却时间。
2.模具方面：平衡流道和模穴设计、检查脱模斜度是否适当。
3.其它方法：降低母模模温或升高公模模温。
0.241.43
0.20
机械
性质抗拉强度(kg/cm2)
弯曲强度(kg/cm2)
冲击强度(J/m)
聚碳酸酯(PC)的特性解析
聚碳酸酯（PC）的特性解析1.物化性能：纯PC树脂是一种无定形、无味、无嗅、无毒、透明的热塑性聚合物，分子量一般的20000~70000范围内，相对密度1.18~1.20，玻璃化温度140~150℃，熔程220~230℃。
聚碳酸酯具有一定的耐化学腐蚀性，耐油性优良。
由于聚碳酸酯的非结晶性，分子间堆砌不够致密，芳香烃、氯代烃类有机溶剂能使其溶胀或溶解，容易引起溶剂开裂现象。
耐碱性较差。
2.机械性能：聚碳酸酯是机械性能优良，尤为突出的是它的冲击强度和尺寸稳定性，在广阔的温度范围难仍能保持较高的机械强度，其缺点是耐疲劳强度和耐磨性较差，较易产生应力开裂现象。
1）冲击强度：聚碳酸酯的冲击强度在通用工程塑料乃至所有的热塑性塑料中都是很突出的，其数值与45%玻纤增强聚酯PET相似。
影响聚碳酸酯冲击强度的主要因素有分子量、缺口半径、温度和添加剂等。
2）奶蠕变性：聚碳酸酯的奶蠕变性在热塑性工程塑料中是相当好的，甚至优于尼龙和聚甲醛。
因吸水而引起的尺寸变化和冷流变形均很小。
这是它尺寸温度性优良的重要标志。
3）疲劳强度：聚碳酸酯抵抗周期性应力循环往复作用的能力较差。
4）耐摩擦磨耗性：与其他的工程塑料相比，聚碳酸酯摩擦系数较大，耐磨性较差。
3.热性能：在通用工程塑料中，聚碳酸酯的耐热性还算是较好的，其分解温度在300℃以上，长期工作温度可高达120℃；同时它具有良好的耐寒性，脆化温度低达-100℃；其长期使用温度范围是-60~120℃。
4.电性能：聚碳酸酯的分子极性小、玻璃化转变温度高、吸水性低，因此具有优良的电绝缘性能，接近或相对于向来被认为电绝缘性能优良的PET。
聚碳酸酯的电绝缘性与温度、湿度、电场频率和制品厚度密切相关。
5.耐老化性和耐燃性聚碳酸酯的耐热老化性能也相当好，若将其薄膜放置空气中长时间加热，其性能变化很小。
但是若聚碳酸酯长期处于阳光、氧、水汽作用，尤其再加上高温，本身又含有一定杂质的情况下，会引起降解。
聚碳酸酯性能优缺点
聚碳酸酯性能优缺点聚碳酸酯，又称PC，是一种重要的工程塑料，具有广泛的应用领域。
其性能既有优点，也存在一些缺点，下面将从多个方面对聚碳酸酯的性能进行详细介绍。
优点1. 优异的物理性能聚碳酸酯具有优异的物理性能，包括较高的强度、硬度和耐热性。
它具有较高的弯曲强度和拉伸强度，还具有出色的冲击强度，使得其在工程领域中得以广泛应用。
2. 优秀的透明性聚碳酸酯具有良好的透明性，透光率高，类似于玻璃，但比玻璃更轻，更耐冲击。
这使得聚碳酸酯在光学器材、显示器件等领域得到广泛应用。
3. 耐温性能优良PC具有较高的热变形温度，通常可达130°C以上，甚至更高。
因此，在高温环境中具有良好的稳定性，不易软化变形，能够保持较好的机械性能。
4. 耐化学性能强聚碳酸酯对许多化学品具有较好的稳定性，具有优异的耐腐蚀性，不易受到酸碱等化学物质的侵蚀，适用于各种复杂的工业环境。
5. 易加工性好PC具有良好的成型加工性能，可以采用吹塑、注射成型等多种方法进行加工，且加工过程中稳定性高，易于控制尺寸精度。
缺点1. 易受刮伤聚碳酸酯的表面相对较软，在使用过程中容易受到刮伤，影响外观美观度。
因此，在实际应用中需要采取保护措施，如涂层等。
2. 容易老化PC在长期使用过程中容易发生老化现象，主要表现为表面发黄、变脆等情况。
这也是其应用受限的一个方面，需要注意使用和保存条件。
3. 价格较高相比于一些传统塑料材料，如聚乙烯、聚丙烯等，聚碳酸酯的价格较高，这也是其在某些领域应用受限的原因之一。
4. 对光稳定性要求高聚碳酸酯对紫外线敏感，易受光线影响而发生退色、变黄等现象。
因此，在户外使用或需要长期保持外观良好的产品中，需要进行特殊处理或添加光稳定剂。
综上所述，聚碳酸酯作为一种重要的工程塑料，具有诸多优点，如优异的物理性能、透明性、耐温性能等，但也存在一些缺点，如易受刮伤、易老化等。
在应用时需根据具体情况综合考虑其性能优缺点，选择合适的材料及加工方法，以确保产品性能和质量达到预期要求。
PC材料简介
PC材料简介一、简介PC是聚碳酸酯的简称，聚碳酸酯的英文是Polycarbonate，简称PC工程塑料，PC材料其实就是我们所说的工程塑料中的一种，作为被世界范围内广泛使用的材料，PC有着其自身的特性和优缺点，PC是一种综合性能优良的非晶型热塑性树脂，具有优异的电绝缘性、延伸性、尺寸稳定性及耐化学腐蚀性，较高的强度、耐热性和耐寒性；还具有自熄、阻燃、无毒、可着色等优点，在你生活的各个角落都能见到PC塑料的影子，大规模工业生产及容易加工的特性也使其价格极其低廉。
二、PC各方面性能详解1、PC全称：聚碳酸酯，英文名称:Polycarbonate。
2、典型应用范围:电气和商业设备，交通运输行业。
3、注塑模工艺条件:干燥处理：PC材料具有吸湿性，加工前的干燥很重要。
建议干燥条件为100℃到200℃，3~4小时。
加工前的湿度必须小于0.02%。
4、熔化温度：260~340℃。
5、模具温度：70~120℃。
6、注射压力：尽可能地使用高注射压力。
7、注射速度：对于较小的浇口使用低速注射，对其它类型的浇口使用高速注射。
8、化学和物理特性:PC是一种非晶体工程材料，具有特别好的抗冲击强度、热稳定性、光泽度、抑制细菌特性、阻燃特性以及抗污染性。
PC的缺口伊估德冲击强度（otched Izod impact stregth）非常高，并且收缩率很低，一般为0.1%~0.2%。
PC有很好的机械特性，但流动特性较差，因此这种材料的注塑过程较困难。
9、材料选配：在选用何种品质的PC材料时，要以产品的最终期望为基准。
如果塑件要求有较高的抗冲击性，那么就使用低流动率的PC材料；反之，可以使用高流动率的PC材料，这样可以优化注塑过程。
10、PC材料的优缺点：作为被世界范围内广泛使用的材料，PC有着其自身的特性和优缺点。
（1）、优点：PC是一种综合性能优良的非晶型热塑性树脂，具有优异的电绝缘性、延伸性、尺寸稳定性及耐化学腐蚀性，较高的强度、耐热性和耐寒性；增加耐高温125度，耐低温-40度,还具有自熄、阻燃、无毒、可着色等优点，在你生活的各个角落都能见到PC塑料的影子，大规模工业生产及容易加工的特性也使其价格极其低廉。
PC塑料的主要性质及成型工艺要求
PC塑料的主要性质及成型工艺要求PC(聚碳酸酯)俗称“防弹玻璃胶”，属结晶性塑料，下面对其主要性质及成型工艺简述如下：一.聚碳酸酯(PC)的主要性质1.外观透明，刚硬带韧性.燃烧慢,离火后慢熄.2.PC料耐冲击性是塑料中最好的.3.成型收缩率小(0.5-0.7%),成品精度高,尺寸稳定性高.4.化学稳定性较好,但不耐碱,酮,芳香烧等有机溶剂.5.耐疲劳强度差,对缺口敏感,耐应力开裂性显著.二.聚碳酸酯(PC)的主要成型工艺要求：1.PC在高温下即使对微量水份亦很敏感,故成型前应充分干燥,使含水率降到OOI5-0.02%以下.干燥条件:温度110T20°C,时间8-12小时.2.流动性差，须用高压注塑,但注塑压力过高会使产品残留内应力而易开裂.3.PC料粘度对温度很敏感,提高温度时,粘度有明显下降.啤塑温度参数：前料管240-260o C,中260-280o C,后220-230°C.料管温度勿超过310℃,PC料成型提高后料管温度对塑化有利，而一般塑料加工，料管温度控制都是前高后低的原则.4.模具的设计要求较高:模具的设计尽可能使流道粗而短，弯曲部位少，用圆形截面分流道;仔细研磨抛光流道等,总之是减小流动阻力以适合其高粘度塑料的填充.另外熔料硬易损伤模具，型腔和型芯应经热处理淬火或经镀硬铭.5.注射速度太快，易出现熔体破裂现象,在浇口周围会有糊斑,产品表面毛糙等缺陷或因排气不良（困气）而使产品烧焦.6.模温以控制在80-100℃为宜,控制模温目的是减小模温及料温的差异，降低内应力.7.成型后为减小内应力，可采用退火处理,退火温度：125T35°C,退火时间2小时，自然冷却到室温.以上有关PC塑料的主要性质及成型工艺要求需在实践中掌握和熟练运用。
pc材质是什么材料
pc材质是什么材料PC（聚碳酸酯）是一种常用的高性能工程塑料，具有优良的物理、化学和机械性能。
下面将从PC的特点、制备过程以及应用领域等方面介绍PC材质。
PC具有以下特点：1. 高透明度：PC的透光率达到90%以上，接近玻璃的透明度，使其在光学领域有广泛应用。
2. 耐高温性：PC具有较高的热变形温度（130-140℃），能在高温环境下保持稳定性，耐热性好。
3. 耐冲击性：PC材质具有很高的冲击强度，能够抵抗较大的冲击负荷，是一种优秀的防护材料。
4. 耐候性：PC在户外环境下能够长期使用而不受紫外线和氧化影响，不易老化。
5. 灭火性：PC的灭火等级达到V-0级别，具有良好的阻燃性，安全性高。
PC的制备过程：PC制备的主要方法是通过聚合反应将二酚和二氯甲烷等反应物进行缩聚，形成PC聚合物。
具体步骤如下：1. 预聚物合成：将二酚和二氯甲烷按一定比例混合，并加入适量的催化剂，控制温度和反应时间，使反应进行到一定程度。
2. 制备聚合物：经过预聚物合成后得到的半固态物质在加热的条件下进一步聚合，形成固态的PC聚合物。
3. 粉碎和造粒：将PC聚合物进行粉碎和造粒，得到PC原料颗粒，以便后续加工。
PC的应用领域：由于PC具有优良的综合性能，广泛应用于以下领域：1. 电子和电器领域：PC材料具有良好的电绝缘性能和耐高温性，可应用于电子设备外壳、插座、绝缘片等。
2. 光学领域：PC具有高透明度和耐高温性，适用于光纤、LED灯管、照明设备、眼镜镜片等。
3. 汽车工业：PC具有优秀的冲击强度和耐热性，被广泛应用于汽车前挡风玻璃、车灯罩、内饰件等。
4. 包装领域：PC具有良好的刚性和耐用性，可用于制作瓶盖、食品包装等。
5. 建筑领域：PC具有优良的透明度和耐候性，可用于制作透明墙板、天窗、采光顶等。
以上是关于PC材质的介绍，PC作为一种高性能工程塑料，在多个领域具有广泛的应用前景。
聚碳酸酯（PC）及其它料的物理性能
聚碳酸酯(PC) 一、简介聚碳酸酯是指大分子链由碳酸酯型重复结构单元组成的一类聚合物，英文名称Polycarbonate,简称PC。
依具体组成不同，PC可分成脂肪族、脂环族和芳香族脂肪-芳香族三类，工程上具有实际应用价值的为芳香族PC，并以产量最大、可用途最广的双酚A型PC为主。
PC的突出性能是优异的冲击性和透明性，优良的力学性能和电绝缘材料性，使用温度范围广（-130-100℃），尺寸稳定性高，耐蠕变性高，是一种集刚、硬、韧与一体材料的典型代表。
PC的主要缺点为吸湿性能大、加工易产生气泡及银丝，配件易产生残余内应力、并对缺口敏感性大，耐疲劳性低、磨擦性及耐磨性不好。
二、结构性能1、PC的结构PC的分子链中含有多种基因，它所表现的性能为各种基团的综合反映。
亚苯基，提供刚性，力学性能和耐化稳定性能；湠基，增加刚性；酯基，易吸水、电性差、耐化学稳定差；氧基，赋予韧性。
由于PC大分子主链的刚性和体积效应，使其结晶能力差，基本属于无定性聚合物，具有优异的透明性。
2、PC的性能PC的性能如表1所示表1 PC及玻璃纤维PC的性能性能PC30%玻璃纤维PC相对密度1.21.45吸水率/%0.150.1成型收缩率/%0.50.2拉伸强度/Mpa56~66132拉伸模量/Mpa2100-240010000断裂伸长率/%60~120<5弯曲强度/Mpa80~85170弯曲模量/Mpa2100~2400—压缩强度/Mpa75~80120~130剪切强度/Mpa35—缺口冲击强度/(KJ/m2)17~248洛氏硬度M80M90疲劳极限106次/Mpa10.5—热变形温度(1.82Mpa)/℃130~135146长期使用温度/℃110130线膨胀系数/(×10-5K-1)7.22.7热导率[W/(M·K)]0.20.13体积电阻率/(Ω·cm)2.1×10161.5×1016介电常数(106HZ) 2.93.45介电损耗角正切值(106HZ)0.00830.0070介电强度/(Kv/mm)1819耐电弧/s120120(1)一般性能PC为透明、呈微黄色或白色硬而韧的树脂，燃烧时发出花果臭味、离火自熄、火焰呈黄色、熔融起泡。
pc材料性能
pc材料性能PC材料性能。
PC材料，全称聚碳酸酯，是一种常见的工程塑料，具有优良的性能，被广泛应用于各种领域。
PC材料性能的优劣直接影响着其在实际应用中的效果和稳定性。
下面将从几个方面对PC材料的性能进行详细介绍。
首先，PC材料具有优异的机械性能。
其强度高、硬度大、韧性好，能够承受较大的拉伸和压缩力，具有良好的抗冲击性和耐疲劳性，因此在制造高强度、高韧性的零部件和结构件时，PC材料是一个较好的选择。
其次，PC材料具有优异的耐热性能。
PC材料的热变形温度较高，一般在130℃以上，甚至可达到140℃，因此能够在较高温度下长时间使用而不发生明显的形变和软化，适用于在高温环境下工作的零部件制造。
此外，PC材料还具有优异的耐化学性能。
PC材料在一般溶剂中具有较好的耐溶解性，对酸、碱、盐类等化学物质的耐腐蚀性能良好，因此在化工、医疗器械等领域有着广泛的应用。
另外，PC材料还具有优异的电气绝缘性能。
PC材料具有良好的绝缘性能，能够有效阻止电流的传导，因此在电子电气领域有着广泛的应用，如制造绝缘子、绝缘板等。
最后，PC材料还具有良好的透明性能。
PC材料具有较高的透光率，能够有效透过光线，因此在光学领域有着广泛的应用，如制造眼镜、相机镜片等。
总的来说，PC材料具有优异的机械性能、耐热性能、耐化学性能、电气绝缘性能和透明性能，因此在各个领域都有着广泛的应用前景。
然而，也需要注意到PC材料在耐候性和耐老化性方面相对较差，容易受到紫外线和热氧化的影响，因此在实际应用中需要做好防护措施，以延长其使用寿命。
综上所述，PC材料性能优异，具有广泛的应用前景，但在实际应用中也需要注意其一些不足之处，以充分发挥其优点，提高其在实际应用中的稳定性和可靠性。
聚碳酸酯-PC材质介绍
聚碳酸酯-PC材质介绍聚碳酸脂（PC - Polycarbonate）聚碳酸酯(简称PC)中文名称：聚碳酸酯（又作：聚碳酸脂）英文名称:Polycarbonate聚碳酸酯颗粒比重:1.18-1.20克/立方厘米成型收缩率:0.5-0.8%成型温度：230-320℃干燥条件：110-120℃ 8小时结构：-[-O-(C6H4)-C(CH3)2-(C6H4)-O-CO-]n-聚碳酸酯结构图缩写：PC是分子链中含有碳酸酯基的高分子聚合物，根据酯基的结构可分为脂肪族、芳香族、脂肪族-芳香族等多种类型。
其中由于脂肪族和脂肪族-芳香族聚碳酸酯的机械性能较低，从而限制了其在工程塑料方面的应用。
目前仅有芳香族聚碳酸酯获的了工业化生产。
由于聚碳酸酯结构上的特殊性，现已成为五大工程塑料中增长速度最快的通用工程塑料。
聚碳酸酯也叫聚碳酸脂（Polycarbonate）常用缩写PC是一种韧的热塑性树脂，通常是由双酚A和光气生产的，现在也开发了不使用光气的生产方法，并已在20世纪60年代初实现工业化，90年代末实现大规模工业化生产。
现在产量仅次于聚酰胺的第二大工程塑料。
其名称来源于其内部的CO3基团。
2011年3月双酚A在食用瓶中已被欧美国家禁用，2.5m宽聚碳酸酯(PC)板已由无锡正成企业安装成功！大大改善了采光和版面效果化学名：2,2'-双（4-羟基苯基）丙烷聚碳酸酯CAS编号：25037-45-0化学性质聚碳酸酯耐弱酸，耐弱碱，耐中性油。
聚碳酸酯不耐紫外光，不耐强碱。
PC是一种线型碳酸聚酯，分子中碳酸基团与另一些基团交替排列，这些基团可以是芳香族，可以是脂肪族，也可两者皆有。
双酚A型PC是最重要的工业产品。
PC是几乎无色的玻璃态的无定形聚合物，有很好的光学性。
PC高分子量树脂有很高的韧性，悬臂梁缺口冲击强度为600~900J/m，未填充牌号的热变形温度大约为130°C ，玻璃纤维增强后可使这个数值增加10°C 。
双酚A型聚碳酸酯（PC））
双酚A型聚碳酸酯（PC）
一）概述
双酚A型聚碳酸酯是无色或者微黄色透明的刚硬、坚韧固体。
具有优良的力学性能，抗冲击强度优异尺寸稳定性好，有很高的拉伸、弯曲和压缩强度。
二）特性
1.力学性能
力学性能方面缺点是耐疲劳性较差，缺口敏感性较明显
2.热性能
有良好的耐热性，玻璃化温度较高，高于所有的脂肪族聚酰胺，熔融温度略高于聚酰胺6但低于聚酰胺66，热变形温度和最高连续使用温度均高于绝大多数脂肪族聚酰胺，也高于几乎所有的热塑性通用塑料。
在工程塑料中，他的耐热性优于聚甲醛、脂肪族聚酰胺和PBT,与PET相当，但逊于其他工程塑料。
聚碳酸酯具有良好的耐热性，脆化温度为-100℃
3.电性能
双酚A型聚碳酸酯是弱极性聚合物，极性的存在对电性能有一定不利影响，在标准条件下电性能虽不如聚烯烃、聚苯乙烯等，但也不失为是电性能较优的绝缘材料，特别是因其耐热性优于聚烯烃，可在较宽温度范围保持良好的电性能。
由于吸湿性较小，环境温度对电性能无明显影响。
4.其他性能
在干燥的气候条件下物理力学性能基本不变，但在潮湿环境及强烈日照条件下，会产生表面裂纹并发暗，在火焰中可缓慢燃烧，离火源后可自熄[5]。
PC剪切黏度高，充模阻力大，并且由于其在力学性能方面的缺点也不选用
因此，材料最终选定为ABS,其综合性能优异，具有较高的力学性能，流动性好，易于成型；成型收缩率小，理论计算收缩率为0．5％；溢料值为0．04 mm；比热容较低，在模具中凝固较快，模塑周期短。
制件尺寸稳定，表面光亮。
PC(聚碳酸酯)主要性能说明
合性能如下：
a、机械性能：强度高、耐疲劳性、尺寸稳定、蠕变也小（高温条件下也极少有变化）；
b、耐热老化性：增强后的UL温度指数达120~140℃（户外长期老化性也很好）；
c、耐溶剂性：无应力开裂；
d、对水稳定性：高温下遇水易分解（高温高湿环境下使用需谨慎）；
e、电气性能：
1、绝缘性能：优良（潮湿、高温也能保持电性能稳定,是制造电子、电气零件的理想材料）；
2、介电系数：3.0-3.2；
3、耐电弧性：120s；
f、成型加工性：普通设备注塑或挤塑。
PC塑料的粘接
根据不同需要，可以选择以下粘合剂：
1.G-933：单组分常温固化软弹性防震粘合剂，耐高低温，不同粘度粘接速度几秒至几个小时固化完毕。
2. KD-833瞬间粘接剂，可以数秒钟或数十秒钟快速粘合PC塑料，但胶层硬脆，不耐60度以上热水浸泡。
3. QN-505，双组分胶，胶层柔软，适合PC塑料大面积粘接或复合。
但耐高温性能较差。
4.QN-906：双组分胶，耐高温。
5.G-988:单组份室温硫化胶，固化后是弹性体具有优秀的防水，防震粘合剂，耐高低温，1-2mm厚度的话，10分钟左右初固，5-6小时基本固化，有一定的强度。
完全固化的话需要至少24小时。
单组份，不需要混合，挤出后涂抹静置即可，无需加温。
6.KD-5606：UV紫外线固化胶，粘合透明PS片材及板材，可达无痕迹效果，需要用紫外线灯照射固化。
粘后效果美观。
但耐高温性能较差。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
合性能如下：
a、机械性能：强度高、耐疲劳性、尺寸稳定、蠕变也小（高温条件下也极少有变化）；
b、耐热老化性：增强后的UL温度指数达120~140℃（户外长期老化性也很好）；
c、耐溶剂性：无应力开裂；
d、对水稳定性：高温下遇水易分解（高温高湿环境下使用需谨慎）；
e、电气性能：
1、绝缘性能：优良（潮湿、高温也能保持电性能稳定,是制造电子、电气零件的理想材料）；
2、介电系数：3.0-3.2；
3、耐电弧性：120s；
f、成型加工性：普通设备注塑或挤塑。
PC塑料的粘接
根据不同需要，可以选择以下粘合剂：
1.G-933：单组分常温固化软弹性防震粘合剂，耐高低温，不同粘度粘接速度几秒至几个小时固化完毕。
2. KD-833瞬间粘接剂，可以数秒钟或数十秒钟快速粘合PC塑料，但胶层硬脆，不耐60度以上热水浸泡。
3. QN-505，双组分胶，胶层柔软，适合PC塑料大面积粘接或复合。
但耐高温性能较差。
4.QN-906：双组分胶，耐高温。
5.G-988:单组份室温硫化胶，固化后是弹性体具有优秀的防水，防震粘合剂，耐高低温，1-2mm厚度的话，10分钟左右初固，5-6小时基本固化，有一定的强度。
完全固化的话需要至少24小时。
单组份，不需要混合，挤出后涂抹静置即可，无需加温。
6.KD-5606：UV紫外线固化胶，粘合透明PS片材及板材，可达无痕迹效果，需要用紫外线灯照射固化。
粘后效果美观。
但耐高温性能较差。
