(完整word版)基于555的报警电路
555电源电压高低限报警器电路图
555电源电压高低限报警器电路图
如图所示为电源电压高、低限报警电路。
该报警器由高限报警电路和低限报警电路两部分组成。
右侧为低限报警电路：在电源电压接近低限(但仍为正常)情况下，调节电位器Wz，使556 8脚电位稍大于1/3VDD。
当电源电压向下偏移使⑧脚电位降到小于l/3VDD)时，556 ⑨脚便发生翻转，输出高电平，从而使低限告警发光二极管LED2发光。
同时，因晶体管BG与⑨脚相连，故管子饱和导通，相应又使8脚钳位于低电平。
稳压管Dw的稳压值应选择为稍低于2/3VDD值。
左侧为高限报警电路：调节电位器W1，使电源电压在接近高限电压(但仍为正常)情况下，556⑥脚电位稍高于l／3VDD值，此时左侧电路输出(⑤脚)为低电平。
当电源电压瞬间升高时，因C1两端电压不能突变，即C，的电压相对于556的基准电压(1／3VDD)变低，则电路发生翻转，⑤脚输出为高电平，此时高限告警二极管LED1发光，告知超限。
图中A为复位开关。
按下时，强制复位，使电路输出低电平。
本电路适用于在电源电压波动时及时发光报警、进行监视，从而保证直流电压稳定度比较高的场合。
为了方便大家更好的学习，畅学电子网特别增加了针对单片机和EDA的公众号，每天推送相关知识，希望能对你的学习有所帮助！。
基于NE555的门锁报警器电路
基于NE555的门锁报警器电路摘要：门锁报警器根据开门时间来判断，正常开门一般在30s 内完成，不会报警，而非正常开门超过30s自动发出报警声；基于555时基电路的触摸式门锁报警器电路由报警触摸信号输入与报警声延续时间控制电路、报警声触发与开锁时间定时电路和报警声发声与输出电路组成。
关键词：时间控制能力；门锁报警器；ne555时基发生器中图分类号：th6 文献标识码：a文章编号：1009-0118（2012）08-0215-01一、系统硬件的设计与实现（一）系统硬件的基本组成。
本品由时基集成电路和报警集成电路两大部分组成。
时基集成电路主要采用ne555电路，报警集成电路住要采用lc246电路。
具有设计简单、容易调试、可靠性好、抗干扰能力强、技术指标要求容易实现等优点（二）ne555电路。
555时基电路作为定时器应用，经过开发还可用于调光、调温、调压、调速等多种控制及计量检测，以及用于交流信号源、电源变换、频率变换、脉冲调制等。
因其工作可靠、使用方便、价格低廉而广泛用于各种电子产品中。
当需要开灯时用手触碰一下金属片m，人体感应的杂波信号电压由c2加至555的触发端，使555的输出由低变成高电平，继电器ks吸合，电灯点亮，同时，555第7脚内部截止，电源便通过r1给c1充电，这就是定时的开始。
当电容c1上电压上升至电源电压的2/3时，555第7脚道通使c1放电，使第3脚输出由高电平变回支低电平，继电器释放，电灯熄灭，定时结束。
定时长短由r1、c1决定：t1=1.1r1*c1。
d1可选用1n4148或1n4001。
（三）报警电路。
报警电路有lc246、电阻、放大电路和扬声器组成当lc246接收到ne555输出的高电平时产生报警信号,再经过9013放大电路对信号进行放大,最后由扬声器把电号信号转化为报警信号,如果ne555输出的是低电平则lc246不会产生报警信号,进而扬声器也不会产生报警信号。
二、门锁报警器的工作原理图1门锁报警器由报警触摸信号输入与报警声延续时间控制电路，报警声触发与开锁时间定时电路和报警声与输出电路组成。
由NE555构成的触摸式防盗报警器
由NE555构成的触摸式防盗报警器本触摸式报警器可以广泛用于防盗报警、危险物触摸报警等。
该报警装置一经触发便能自动报警，并能在预定时间后自动停报。
555应用之触摸式防盗报警器原理图该电路如上图所示。
IC1是时基集成电路NE555，它与R1、C1、C2、C3组成单稳态触发器。
平时没有人触及金属片M1～Mn时，电路处于稳态，即IC1的③脚输出低电平，报警电路不工作。
一旦有人触及金属片M1～Mn中的任何一片，由于人体感应电势给IC1的②脚输入了一个负脉冲（实际为杂波脉冲），单稳电路被触发翻转进入暂稳态，IC1的③脚由原来的低电平跳变为高电平。
该高电平信号经限流电阻R2使三极管V1导通，于是V2也饱和导通，音响集成电路IC2被接通电源工作。
IC2输出的音频信号经三极管V3、V4构成的互补放大器放大后推动电动式扬声器BL发出宏亮的报警声。
由于单稳电路被触发翻转的同时，电源开始经RI对C2充电，约经1.1R1C2时间后，单稳电路自动恢复到稳定状态，③脚输出变为低电平，报警器停止报警，处于预报状态。
M1～Mn可用钢片或铝片，中间钻一小孔，接到任何需要防护的金属部位。
例如门锁把手、仪器的金属外壳等。
时基集成电路ICI选NE555、5G1555、uA555、LM555、FX555等均可。
V1、V2、V3均可采用9013、9014、3DG6、3DG8、或3DG12等，B>=100。
V4采用PNP型三极管，如3AX81、3AX31、9012等，B>=80。
IC2用KD9561，是四音模拟集成电路。
IC2的外围元件只有一只振荡电阻R3，取值可在180~510KO范围内，R3阻值越小，报警节奏就越快，反之则慢。
BL采用0.8W、8O的电动扬声器，亦可用压电陶瓷代用，必须加装助声腔，尽管如此，其音量还是要小得多。
该装置可用4.5~6V的电池供电，亦可由整流器降压整流后供给。
若将本电路改为由IC1的2脚上挂一电阻接到电源正极，下接一水银开关到电源负极，由水银开关充当触发装置，可使本电路作为任何振动报警器、倾斜报警器、地震报警器、温升报警器等。
(整理)555声光报警电路设计.
基于555声光报警电路设计学院：专业：班级：学号：姓名：前言根据设计任务和要求，在设计前必须对电子技术、Multsim仿真软件、Altium Designer和主要用到的芯片熟悉了解和掌握。
设计中主要要完成的是发声报警和发光报警这两个部分电路，电路中利用了555多谐振荡器电路，并对555多谐振荡器电路中3脚输出端的周期和占空比进行了分析，得到了符合要求的输出周期。
按照设计任务、设计要求等进行选择，最后得出了设计中最理想的方案。
本次设计把重点放在电路的设计、制作和调试上。
大家都知道，在电路运用日趋广泛的情况下，独立运用一个集成电路中的某一部分的元件运用逐渐减少，因此本设计的主要在于桥式整流电路、滤波电路、稳压电路的运用和选择上，再设计和运用的过程中有着一定的局限性。
本设计中为了能够使所用的元件参数有根有据，有相应的计算公式代入进行理想计算。
也有一部分是从参考书目得来。
555定时器声光报警电路是利用两个555定时器组成的振荡电路，实现异步工作，使两个振荡器间隙振荡，这样蜂鸣器就会发出间隙的声响，发光二极管闪烁。
一、设计目的利用555定时器声光报警电路，实现异步工作，使两个振荡器间隙振荡，这样蜂鸣器就好发出间隙的声响，发光二极管闪烁，利用仿真和pcb画出来。
二、设计思路：1、硬件组成本电路包括555定时器、蜂鸣器、发光二极管等其它电子原件，调试时需要示波器、电源等以及其它辅助工具。
2、电路电路图3、555定时器声光报警电路原理电路由两个555多谐振荡器组成，第一个振荡器的振荡频率为1~2Hz时，第二个振荡器的振荡频率为1000Hz。
将第一个振荡器的输出(3脚)接到第二个振荡器的复位端(4脚)。
在输出高电平时，第二个振荡器振荡;输出低电平时，第二个振荡器停振。
这样，蜂鸣器将发出间隙声响。
3、元件性能分析及相关计算1、元器件列表及测量值2.主要元器件介绍2.1 555定时器555 定时器是一种模拟和数字功能相结合的中规模集成器件。

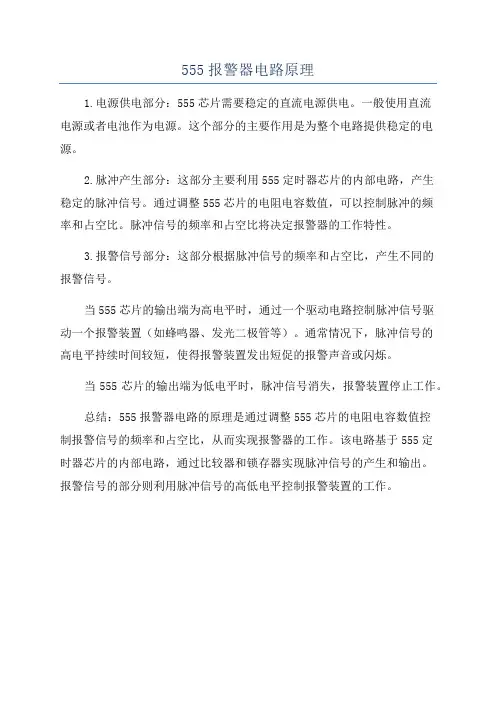

555报警器电路原理
555报警器电路原理
1.电源供电部分：555芯片需要稳定的直流电源供电。
一般使用直流
电源或者电池作为电源。
这个部分的主要作用是为整个电路提供稳定的电源。
2.脉冲产生部分：这部分主要利用555定时器芯片的内部电路，产生
稳定的脉冲信号。
通过调整555芯片的电阻电容数值，可以控制脉冲的频
率和占空比。
脉冲信号的频率和占空比将决定报警器的工作特性。
3.报警信号部分：这部分根据脉冲信号的频率和占空比，产生不同的
报警信号。
当555芯片的输出端为高电平时，通过一个驱动电路控制脉冲信号驱
动一个报警装置（如蜂鸣器、发光二极管等）。
通常情况下，脉冲信号的
高电平持续时间较短，使得报警装置发出短促的报警声音或闪烁。
当555芯片的输出端为低电平时，脉冲信号消失，报警装置停止工作。
总结：555报警器电路的原理是通过调整555芯片的电阻电容数值控
制报警信号的频率和占空比，从而实现报警器的工作。
该电路基于555定
时器芯片的内部电路，通过比较器和锁存器实现脉冲信号的产生和输出。
报警信号的部分则利用脉冲信号的高低电平控制报警装置的工作。

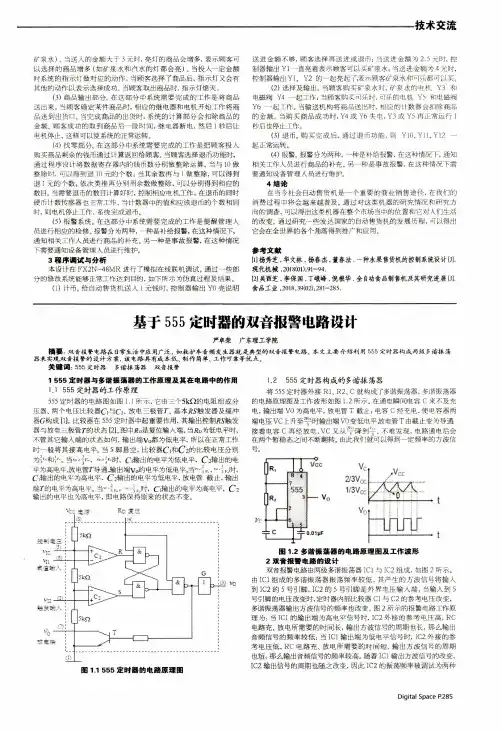

基于555定时器的双音报警电路设计
１ ５５５定时 器与 多谐 振 荡器 的工作原 理及 其 在电路 中的作 用
１．２ ５５５定时器构成的多谐振 荡器将 ５５５定 时器 外 接 Ｒ１、Ｒ２、Ｃ 就 构 成了 多谐 振 荡 器 ，多谐 振 荡 器
５５５定 时 器 的 电路 图如 图 １．１所 示 ，它 由三 个 ５ｋＱ 的 电 阻 组 成 分 的电路原理 图及工作波形如图 １．２所 示。在通电瞬间电容 Ｃ求不及充
（３）商品输 出部 分。在这部 分中系统需要完 成的工作 是将商品 送出来。当顾客确定 某件商品时，相应的继电器和电机开始工作将商 品 送 到 出 赁口 。当 完 成 商 品 的 出 磺 时 ，系 统 的 计 算 部 分 会 扣 除 商 品 的 金额。顾 客成功 的取到 商品 后一段时 间，继电器断 电 然后 １秒后让 电 机 停止 ，这 样 可 以 使 系统 的 正 常 运 转。
器与放电三极管 的状态 ［２】 图中Ｒｎ是 复位输入端，当尼，为低电平时， 接 着 电 容 ｃ 再 经 放 电 ，Ｖｃ 又 从 ＝ 降 到 。不 难 发现 ，电 路 通 电 后 会
（４）找 零部 分。在 这部分 中系统需要 完成的 工作是 把顾 客投入 购买商品 剩余的钱币通 过计算返 回给顾客。当顾 客选择退 币功能时， 通 过程序 设计将 数据寄存 器内的 钱币数分 别做 整除运算 。当与 １Ｏ做 整 除 时 ，可 以 得 到 退 ｌＯ元 的 １＼数 ；当其 余 数 再 与 １做 整 除 ，可 以 得 到 退 ｌ元 的 个 数 ；依 次 类 推 再 分 别 用余 数 做 整 除 ，可 以 分 别 得 到 相 应 的 数 目。当需 要 退 币的 数 目计算 好 时 ，控 制 相 应 电 机 工 作 ，在 退 币的 同 时 磺 币计数传感器也 正常工作，当计数 器中的值和应该退 币的个敬相同 时 ，则 电机 停 止工 作 ，系 统 完 成 退 币。
触摸式报警器--基于555的报警器
触摸报警器（电子系技能工作室）内容提要;以触摸式报警器电路为题，学生交流讨论为主，教师指导为辅，查阅相关材料，设计电路，并制作产品。
解决过程的可能出现的理论问题和实操技术难点，在实践与理论的学习中得到提高。
关键字：电子报警 555研究目的、意义和必要性：在生活中出门远行或暂且离开难所避免，而对于不易携带但又不希望被他人触及或是盗窃的物品显得很是无奈，这时一个作用警示他人的报警器显得尤为重要和必要！！应此需求计划研制一款简单实用的报警器，实现安装启动之后，保持静态，当人体触摸至暗布的触发金属块时，扬声器发出警报声并持续一段时间后解除警报。
此电路原理简单，小巧隐匿，功能强大，实乃居家旅行必备良物！！！研究目标与主要研究开发内容：成功制作出一个外形美观实用可靠的触摸报警器成品，解决可能出现的误报与干扰情况并正常工作。
项目创新点及拟解决的关键技术问题：此电路由555集成芯片，音乐芯片，电容电阻，三极管，扬声器精简搭配组成。
按功能区分为单稳态触发器，延时复位，触发及灯光声乐报警等结构。
实现电路简单，成本低廉，功能强大能特点。
关键技术问题（1）触摸触发极的处理：应考虑触摸极的尺寸及其灵敏度从而调整。
（2）触发端灵敏度调节：实际中555型报警器灵敏度与空间磁场，干扰及导线长度相关，可在2脚串联一个电位器调节。
（3）无干扰源的工作地点：实际中555型报警器存在运行缺陷，在无干扰源的工作地点中报警器触发无响应或不灵敏，其解决方案为给报警器提供市电降压整流电源。
（4）开机误触发：在555输出脚3脚并联一个发光二极管导疏开机脉冲信号。
（5）延时复位时间的计算：参考公式t=1.1R*C选取电容电阻，其中电阻应选择电位器用于调整实际值。
工作原理：（1）当电路构成静态时，单稳态输出低电平（2）当人体接触触摸极时人体杂波信号通过C3经D1整流，得到一个负的脉冲信号，此时时基电路芯片555的2脚为低电平，3脚输出高电平。
（3）当人体离开离开触摸极后，C1通过R1充电，芯片6或7脚电平逐渐升高，当达到≥2/3VCC时，555时基电路复位，3脚输出低电平。
555定时器光控防盗报警电路课程设计报告(含电路图)
摘要红外线发射电路的功能是利用红外线发光二极管发射光脉冲，从而实现电路对人或物体的感应。
红外线接收电路的功能是利用光敏元件接收发射出来的光脉冲，并且将光脉冲信号转化为电信号，同时对其进行放大。
声光报警电路的功能是当有人体或物体接近防盗报警电路时，通过声音和显示信号提示主人。
时间延迟和自动喷洒电路的功能是当声光报警一段时间之后自动喷洒麻醉剂来保护财产。
电源电路的功能是为上述所有电路提供直流电压，该电路也可采用电池供电，但需要注意的问题是选择合适电池的指标参数与电路相匹配。
关键词防盗报警/红外线/555定时器/ LM567锁相环频率解码器目录第一章光电报警电路的应用 (3)第二章电路的组成及其原理 (4)第一节设计要求 (4)第二节简易光电报警电路的结构模块图 (4)第三节工作原理 (5)一、电源电路 (5)二、红外发射电路 (6)三、红外接收电路 (7)四、选频电路 (7)五、声光报警电路 (8)六、时间延迟及麻醉喷射电路 (9)第三章主要器件使用说明 (11)第一节 555定时器 (11)一、内部结构及引脚功能 (11)二、555的功能描述 (12)三、555的应用 (13)四、555管脚图 (14)第二节 LM567 (14)一、LM567管脚功能 (14)二、LM567内部结构及工作原理 (15)第三节继电器 (17)第四章个人总结 (18)参考文献 (21)附录 (21)附录1简易光控防盗报警电路总图 (22)附录2元件参数列表 (23)第一章光电报警电路的应用随着时代的不断进步,人们对自己所处环境的安全性提出了更高的要求,尤其是在家居安全方面,不得不时刻留意那些不速之客。
所以作为新一代的智能家居安全防盗报警器系统就应运而生，并日益受到广泛的重视和运用。
另外，为了进一步规范住宅小区智能化建设，建设部特别制定了智能小区的等级标准，按照其要求智能小区中必须具有安全防范、信息管理、物业管理和信息网络等系统。
基于555的计时蜂鸣器报警电路图
基于555的计时蜂警电路图
这是一个简单的电路采用555定时器的蜂鸣器。该电路可激发水银开关被触发时，在任何所需的时间间隔的灯光，喇叭，或其他信号装置。由于水银开关电流处理能力没有那么高，SCR是用来处理由555定时器电路的电流。选择在最低的SCR额定电流为500mA，安全驾驶的555 IC和继电器。继电器是不需要通过报警吸取的电流小于200mA时，在这种情况下，报警器可直接安装更换继电器线圈。
下面是电路原理图：
基于NE555的光控报警电路
模电课程设计基于ＮＥ５５５的光控报警电路学院： xx学院专业班级： xx专业xx班姓名： xxx学号： xxxxxxxxxxxxx指导老师： xxxx设计时间：2011年六月目录一、摘要 (2)二、设计内容及要求 (3)三、光电报警电路的工作及设计原理 (4)四、电路的焊接 (9)五、硬件的调试 (10)六、心得体会 (11)七、参考文献 (12)八、附录 (13)一摘要我所设计的是光控报警电路。
设计的这个装置，平时会放在暗处光线较暗的地方，当小偷打开你的抽屉、书柜、文件柜等或夜间有光亮照射你的暗锁等装置时，光控报警器会发出“嘟……”的报警声，定能使歹徒魂飞魄散。
具有一定的实用性。
设计这个电路的时候，我根据从稳定性、可靠性、实用性、经济性选择电子线路和电子器件，找到适合的功能电路。
我采用了ＮＥ５５５时基集成电路和ＭＧ４５型光敏电阻器和其它一些其他的元件来焊接了这个光控报警器的电路，从而实现了上述的报警的要求。
关键词：光控报警器二设计内容及要求２.１设计目的及主要任务设计目的：设计的这个装置，平时会放在暗处光线暗的地方，当小偷打开你的抽屉、书柜、文件柜等或夜间有光亮照射你的暗锁等装置时，光控报警器会发出“嘟……”的报警声，定能使歹徒魂飞魄散。
具有一定的实用性。
设计任务：（1）根据从稳定性、可靠性、实用性、经济性选择电子线路和电子器件，找到适合的功能电路。
（2）通过网络查阅和图书馆资料，培养独立分析问题和解决实际问题的能力。
（3）了解常用电子器件的类型和特性。
（4）学会电子电路的焊接、安装与调试技能。
（5）进一步熟悉电子仪器的使用方法。
（6）学会撰写课程设计总结报告。
（7）培养严肃认真的工作作风和严谨的科学态度。
２.２设计思想本次设计要求完成基于光控报警电路的设计、连接，选择适合电路元器件。
而整个设计的核心部分就在采用了ＮＥ５５５控制其它电器进行工作的设计，当光控报警电路受到一定的光照时，光敏电阻值迅速下降，分压点电位升高，电路产生震荡，报警器就发声报警。
(整理)555声光报警电路设计.
基于555声光报警电路设计学院：专业：班级：学号：姓名：前言根据设计任务和要求，在设计前必须对电子技术、Multsim仿真软件、Altium Designer和主要用到的芯片熟悉了解和掌握。
设计中主要要完成的是发声报警和发光报警这两个部分电路，电路中利用了555多谐振荡器电路，并对555多谐振荡器电路中3脚输出端的周期和占空比进行了分析，得到了符合要求的输出周期。
按照设计任务、设计要求等进行选择，最后得出了设计中最理想的方案。
本次设计把重点放在电路的设计、制作和调试上。
大家都知道，在电路运用日趋广泛的情况下，独立运用一个集成电路中的某一部分的元件运用逐渐减少，因此本设计的主要在于桥式整流电路、滤波电路、稳压电路的运用和选择上，再设计和运用的过程中有着一定的局限性。
本设计中为了能够使所用的元件参数有根有据，有相应的计算公式代入进行理想计算。
也有一部分是从参考书目得来。
555定时器声光报警电路是利用两个555定时器组成的振荡电路，实现异步工作，使两个振荡器间隙振荡，这样蜂鸣器就会发出间隙的声响，发光二极管闪烁。
一、设计目的利用555定时器声光报警电路，实现异步工作，使两个振荡器间隙振荡，这样蜂鸣器就好发出间隙的声响，发光二极管闪烁，利用仿真和pcb画出来。
二、设计思路：1、硬件组成本电路包括555定时器、蜂鸣器、发光二极管等其它电子原件，调试时需要示波器、电源等以及其它辅助工具。
2、电路电路图3、555定时器声光报警电路原理电路由两个555多谐振荡器组成，第一个振荡器的振荡频率为1~2Hz时，第二个振荡器的振荡频率为1000Hz。
将第一个振荡器的输出(3脚)接到第二个振荡器的复位端(4脚)。
在输出高电平时，第二个振荡器振荡;输出低电平时，第二个振荡器停振。
这样，蜂鸣器将发出间隙声响。
3、元件性能分析及相关计算1、元器件列表及测量值2.主要元器件介绍2.1 555定时器555 定时器是一种模拟和数字功能相结合的中规模集成器件。
555摩托车防盗报警器电路
555摩托车防盗报警器电路随着人民生活水平的不断提高，随着人民生活水平的不断提高，摩托车已成为众多家庭常用的交通工具。
摩托车已成为众多家庭常用的交通工具。
摩托车已成为众多家庭常用的交通工具。
由于摩托车被盗的事件时有发生，由于摩托车被盗的事件时有发生，所以给摩托车安装防盗报警器具有非常现实的必要性。
这里介绍的摩托车防盗报警器体积（不包括喇叭）只有香烟盒的一半，可隐装在摩托车体内任意位置。
它的最大特点：无论盗贼用什么办法打开车头锁，便会立即报警，同时切断发动机点火电源，使车辆无法启动。
若盗贼重新将车头锁锁上，也无济于事。
如果盗贼企图将锁死的摩托车放在其它车辆上盗走，只要车辆一搬动便同样报警不止。
整个报警器制作成本不足10元，使用效果也比较好，何不与大人一道在自己家里的摩托车上动手一试！一、工作原理 摩托车防盗报警器的电路如图1所示。
SA 是与点火锁开关联动的锁控开关，是与点火锁开关联动的锁控开关，SB SB 是随车头锁开启的锁控开关，SQ 是水银位置传感控制开关。
是水银位置传感控制开关。
继电器继电器K 与单向晶闸管VS1等组成自锁开关电路，等组成自锁开关电路，控制报警电路电源；控制报警电路电源；“555”时基集成电路A 与R2R2、、R3R3、、C 等组成无稳态自激多谐振荡电路，通过VS2控制摩托车电喇叭HA 发出断续的报警声。
出断续的报警声。
等待报警状态时，因只有电源开关SA 接通，而SB SB（车头锁锁死时相当于断开）、（车头锁锁死时相当于断开）、SQ 均处于断开状态，此时VS1无工作电压，无工作电压，K K 不吸动，整个报警电路无电不工作。
当车头锁被打开时，SB 随之自动接通，随之自动接通，VS1VS1通过R1从电源G 的正极获得触发信号，的正极获得触发信号，VS1VS1导通，导通，K K 通电吸合，其常开触点KH 接通报警电路，使电喇叭HA 发出断续报警声。
发出断续报警声。
转换触点转换触点KZ 的常开触点闭合，的常开触点闭合，相当于将相当于将SB 自锁，此时即使将SB 断开（即锁上车头锁）（即锁上车头锁），，电源仍处于接通状态，只有断开SA SA，警报声方能被解除；在，警报声方能被解除；在KZ 动作时，其常闭触点还同时切断了发动机点火电路，使摩托车无法启动。
基于555定时器声光报警器的设计
目录1 设计任务与要求--------------------------------------------------- 11.1 设计任务--------------------------------------------------- 11.2 设计要求--------------------------------------------------- 11.2.1 声光报警器的设计课题要求------------------------------ 11.2.2 声光报警器的设计制作要求------------------------------ 12 声光报警器的设计方案--------------------------------------------- 22.1 声光报警器的设计原理图------------------------------------- 22.2 555定时器-------------------------------------------------- 22.2.1 简单介绍555定时器的用途------------------------------ 22.2.2 555定时器的应用分类---------------------------------- 32.2.3 555定时器构成单稳态触发器---------------------------- 32.2.4 555定时器组成施密特触发器---------------------------- 42.2.5 555定时器构成多谐振荡器------------------------------ 52.2.6 555定时器组成占空比可调的多谐振荡器------------------ 62.2.7 555电路的工作原理------------------------------------ 73 声光报警器的设计各元器件----------------------------------------- 93.1 原理图各元件推荐数据--------------------------------------- 93.2 课程设计器材及主要元器件介绍------------------------------- 94 焊接与调试------------------------------------------------------ 114.1 安装及焊接步骤-------------------------------------------- 114.2 调试及调试的波形------------------------------------------ 114.3 数据------------------------------------------------------ 135 结论------------------------------------------------------------ 14 参考文献----------------------------------------------------------- 15 指导教师评语------------------------------------------------------- 161 设计任务与要求1.1 设计任务1.掌握声光报警器的设计。
555定时器声光报警电路
苏州市职业大学课程设计说明书名称555定时器声光报警电路2011年12月19日至2011年12月23日共一周院系班级姓名学号系主任指导教师目录第一章绪论31.1 主要内容31.2 主要目的31.3 主要设备31.4 555定时器的逻辑图5第二章原理和元器件62.1 电路和工作原理62.1.1 电路原理图6图2.1.1a62.1.2 原理介绍及分析72.2 元器件简介72.2.1电磁式蜂鸣器72.2.2 电位器82.2.3 发光二极管82.2.4 电容9第三章电路的焊接与调试93.1 电路板的焊接与调试93.2 电路板调试103.3 常见故障检查103.4 测试数据103.4.1 数据计算103.4.2 输出波形11第四章结论124.1焊接好后的成品图124.2实验波形12参考文献13第一章绪论1.1 主要内容本次课程设计的主要对象是555定时器，555定时器我们在数电教材里已经学过了，它是一种电路结构简单、使用方便灵活、用途广泛的多功能电路，在这次的课程设计中我们用的是由555定时器构成的多谐振荡器，再有之组成的声光报警器。
555定时器声光报警电路由两个555多谐振荡器组成，第一个振荡器的振荡频率为1~2Hz时，第二个振荡器的振荡频率为1000Hz。
将第一个振荡器的输出(3脚)接到第二个振荡器的复位端(4脚)。
在输出高电平时，第二个振荡器振荡;输出低电平时，第二个振荡器停振。
这样，蜂鸣器将发出间隙声响。
1.2 主要目的是教学过程中要求学生把数字电子技术的基础内容贯穿起来，以电子工艺的要求独立完成电路原理的分析、设计、焊接及调试并作出具体的电子产品实物，使学生通过实践能较好地掌握常用数字器件的应用，更深层地掌握数字电子技术教材的内容。
1.3 主要设备（1）元件：蜂鸣器1个C1× 0.01μF1个发光二极管1个C2× 0.01μF1个555集成定时器2片C1 100μF电解电容1个R1 10kΩ电位器1个C2 0.1μF电解电容1个R2 2kΩ电阻1个C3 4.7μF电解电容1个R3 20kΩ电位器1个C4 10μF电解电容1个R4 2kΩ电阻1个（2）设备：数字电子技术实验箱：l台；直流稳压电源：1台；示波器:1台；函数信号发生器：1台;万用表：1只；集成电路：555定时器2片。
制作555断线报警器
制作555断线报警器555断线报警器是一种简单的电子电路装置，可以用来检测线路的中断情况，并在发现中断时产生报警信号。
该报警器使用了著名的555计时器芯片作为核心部件，能够实现可靠的报警功能，并且制作过程相对简单。
下面将介绍一种基于555计时器的断线报警器的制作方法。
器材准备：1.555计时器芯片；2.电极接线柄；3.电阻：1kΩ、10kΩ、100kΩ；4.电容：10μF、1μF；5.二极管：1N4148；6.动物细胞；7.蜂鸣器；8.电池盒（4节AAA电池）；9.连接线、焊锡、焊锡锅。
制作步骤：1.将555计时器芯片插入芯座中，并固定在面包板上。
2.将1kΩ电阻连接到芯片的引脚1和9之间。
3.将10μF电容连接到芯片的引脚5和1之间（注意极性）。
4.将10kΩ电阻连接到芯片的引脚2和8之间。
5.将100kΩ电阻连接到芯片的引脚7和8之间。
6.将1μF电容连接到芯片的引脚6和7之间（注意极性）。
7.将1N4148二极管的长脚连接到芯片的引脚4，短脚连接到芯片的引脚28.将动物细胞连接到芯片的引脚4和2之间，用来感应断路情况。
9.将蜂鸣器连接到芯片的引脚3和VCC之间。
10.将4节AAA电池插入电池盒中，并将电池盒与芯片连接。
11.检查连接是否正确，确保没有短路现象。
12.使用焊锡将连接线焊接固定，确保连接牢固可靠。
使用方法：1.将电极接线柄的两个电极分别插入待检测线路的两端。
2.打开电池盒的开关。
3.在线路中断时，报警器将产生持续的报警声音。
原理解析：1.当线路完好时，动物细胞会导通芯片的引脚4和2之间的电流。
2.在此情况下，555计时器正常工作，蜂鸣器处于禁止状态，没有报警声音。
3.当线路中断时，动物细胞失去导通能力，导致芯片引脚4和2之间的电流中断。
4.此时，555计时器会触发，输出高电平，使得蜂鸣器工作，发出报警声音。
总结：555断线报警器是一种简单而实用的电子电路装置，可以用来检测线路的中断情况，并在发现中断时产生报警信号。
(整理)基于555定时器的防盗报警设计.
基于555定时器的防盗报警器的课程设计报告1.1 设计背景随着经济的发展，各城市的交通日渐增多，需要相当量的交通工具，其中以中、轻型汽车，私家车见多，而汽车防盗报警器是每一辆车所必需的。
本次设计的目的是要设计一种能够适应广大汽车，私家车等等的汽车防盗报警器1.2 设计概述本设计是用了三部分相对独立的分立元件共同组成的汽车防盗报警器。
第一部分为触发器，当有人盗车时，引发触发信号，使报警器报警，2N6660型号的场管构成共栅极电路使之产生触发信号；第二部分由555集成器件构成的单稳态触发器，其作用是控制报警的时间，，通过改变电阻的大小调整报警时间的长短；第三部分是由555构成的多谐波振荡器，其作用是控制报警信号的频率，同样通过调整电阻的大小从而控制报警频率的范围1.2.1设计目标设计一个报警时间长短、高低均可调整，且电路简单，工作可靠的汽车防盗报警器。
基本功能：①当有人盗车时，报警器就会发出报警声。
②报警器具有报警声的时间长短，频率的高低均可调节功能。
发挥部分：①报警器的触发部分是独立的分立元件，所以可以设计多个触发器，在需要坚实的地方安装触发器，以实现多点触发的功能。
1.2.2技术路线要实现该设计，就应把整个电路分为几大模块。
分别是触发模块，时间控制模块，品路控制模块。
先通过对各个模块进行设计、调试之后再将其组合起来进行整机调试。
1.2.3实施计划首先就是要理清实现设计的框图，在总体框图的指导下，作出具体的电路图，由要设计实现的功能，计算出各个电路元件的值，并逐一对各个元件进行选择。
最后用仿真软件对设计进行仿真操作，调试软件，并对照出的设计有误的地方进行必要的修正，确保设计的正确。
1.2.4必备条件要实现该电路的设计，首要的就是要制定出设计的实现框图，并在老师的指导和参照资料的条件下作出具体电路图，选定实现实现该设计的各种元器件。
另外，还应由必要的软件帮助设计的完成。
2 总体方案设计对同一种目的的实现，可以用不同的方案，下面就着重介绍以下两种方案对同一目的的实现方法。
基于555定时器的磁控防盗报警电路的设计
基于555定时器的磁控防盗报警电路的设计目录摘要 (7)ABSTRACT (8)1 绪论 (1)1.1 本论文的意义与背景 (1)1.2 防盗报警系统在国内外的发展 (2)1.3 防盗报警器的发展前景与趋势 (2)1.4 本论文主要内容 (3)2 子模块及元器件介绍 (4)2.1 555定时器 (4)2.1.1 555定时器简介 (4)2.1.2 555定时器构成单稳态触发器 (5)2.1.3 555定时器构成的多谐振荡器 (7)2.3语音报警器 (11)2.4 电位器 (11)2.5 其他电子组件 (11)3 整体方案设计 (17)3.1 磁控防盗语音报警器的工作原理 (17)3.2 报警电路参数计算 (18)3.3.1 延时与定时 (20)3.3.2 整形 (22)4 组装及调试过程 (23)4.1安装及焊接步骤 (23)4.2 调试电路板 (24)4.3 调试报告 (25)4.4 硬件实现图 (26)5 结论与展望 (27)参考文献 (29)致谢 (30)摘要随着经济的快速发展和生活水平的提升，智能化的设备仪器给人们的生活水平带来了很大的便捷。
智能安全防范系统形式多样而且性能不一，因此为了给人们的生活提供良好的保障，设计了一种555定时器的报警电路，具备了防盗和报警的功能，实现了信号的自动检测和自动报警。
本文介绍了555定时器的报警电路的系统组成及工作原理，探讨了在实际中的具体应用。
555 定时器是一种模拟和数字功能相结合的中规模集成器件。
一般用双极性工艺制作的称为 555，用 CMOS 工艺制作的称为 7555，除单定时器外，还有对应的双定时器 556/7556。
555 定时器的电源电压范围宽，可在 4.5V~16V 工作，7555 可在 3~18V 工作，输出驱动电流约为 200mA，因而其输出可与 TTL、CMOS 或者模拟电路电平兼容。
555定时器可以说是模拟电路与数字电路结合的典范。
基于555芯片的简易报警电路
电子工艺设计论文简易报警器学院：电子与信息工程学院专业：电子科学技术、学号:一、课题任务和要求课题任务是利用两个555芯片构成一个定时报警器，主要原理是555芯片结合电容具有延时功能，前一级简单的利用555芯片的单稳态特性为后一级电路提供高电平，后一级电路用555芯片构成施密特触发器，再构成多谐振荡器。
参考电路如下所示+5V二、实现方案的分析1、555芯片分析555芯片的内部结构图如图所示内部Cl和C2为两个电压比较器，当U+>U-时，输出高电平, 否则输出低电平。
两个与非门组成RS触发器，R端口为外部进行置零的复位端。
三个阻止均为5千欧的电阻构成分压器。
晶体管TD构成开关，接在Q非端的反相器为输出缓冲器，其作用是提高定时器的带负载能力和隔离负载对定时器的影响。
所以当接通电源，s B断开，稳定后，由于TD导通，1 0 0 u F电容没有电荷，此时6脚和7脚为低电平，2脚为高电平，C1输出高电平，C 2输出高电平，U。
输出低电平，当开关SB瞬时接通, 2变为低电平，G2输出高电平，G1输岀低电平，U。
输出高电平给后而的电路。
随着电容充电，6、7脚电势升高，则恢复触发前状态, U。
保持高电平的时间由1 0 0 u F电容充放电时间决定。
后一级电路达到稳定状态时，由于4脚为前一级的低电平，Uo 始终处于低电平状态，由于TD导通，0.1 uF电容中没有储存电荷，所以2、6脚并联处于低电平状态，C1输出高电平，C2输岀低电平, 一旦前一级电路输出高电平，则G1输出低电平，TD截止，O.luF电容充电，Uo输出高电平，扬芦器发出声音。
随着电容充电，电压升高，当达到2Vcc/3时，G1输出高电平，U。
输出低电平，TD再次导通，则电容再次放电，2、6脚电势降低，只要前一级一直输出高电平，则后一级振荡电路就如上述循环进行。
多谐振荡基木电路如下所示三、过程中遇到的问题在焊接过程中，第一级电路2号引脚要接在SB与电阻之间，但无意识的接在了SB与地之间，在调试时，开关没有闭合就一直不停地响，经过分析发现，接错后，2号引脚就等于直接接了低电平，则直接给后一级电路提供高电平。
555简易实用的地震报警电路
555简易实用的地震报警电路如图所示。
该传感头相当一个开关，平时处于断开状态，一旦有地震发生，冲击波和地壳颤动使铜锤（镀锡）摆动，与小环碰触，相当开关通合。
IC1采用时基电路555，它和R2、C1等组成一个单稳态触发定时电路。
平时，由于2脚呈高电位，使555处于复位状态。
一旦有震情，小锤与外环相碰触一下，2脚的低电位便使555转呈置位状态，3脚输出转呈高电平，为IC2语言发声电路提供了工作电压。
单稳态维持高电平的时间，即单稳态暂稳时间为td=1.1R2C1，本电路设计为1.5分钟（计算值为90.2秒）。
IC2采用语言集成电路HFC5212，它内存有“嘟嘟，请注意”的语言信号，采用电平、不保持触发方式。
它的最高工作电压不高于5V，为此，电路中采用R4、DW1稳压方式，由2CW22提供+4V的电压。
R5为其振荡电阻，改变它的阻值大小，可改变语言的音调。
HFC5212的触发端TRIG接在Vdd上，这样一来，一旦IC2输出高电位，即迅即被触发发声，一直发声1.5分钟。
它输出的语音信号经VT1放大，驱动喇叭发出“嘟嘟，请注意”的告诫语句，提高防范意识。
在IC1输出高电位期间，发光二极管LED点亮发光。
在制作时，金属小锤和金属环应镀锡，以减小相碰时的接触电阻，使555能可靠置位。
为提高其报小震的灵敏度，锤、环的悬吊和摆放很有讲究，金属系线宜高，锤心最好与外环同心，周边间距要小（0.5～1.2mm）且均匀。
间距越小，其报震的灵敏度越高，但应防于虚报。
供电电池可使用9V或10V电池组或迭层电池。
由于IC1平时处于复位状态，输出端（3脚）的电位不高于0.4V，故发光管LED、DW1和IC2均不工作，整个电路在静态下只有0.1mA，耗电甚微。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
5．零件布局
装入的元件堆在一起，紧接着是把元件搬开。
激活Tools\Auto place命令，出现元件自动布局对话框。然后，单击OK按钮。出现布局图。虽然已经实现子元件的分离，但并不能满足实际要求。因此，还可以对分离好的元件进行手工布局，拖曳元件并配合按空格键改变元件方向重新调整元件的布局
电路图
555定时器是一种模拟和数字功能相结合的中规模集成器件。一般用双极性工艺制作的称为555，用CMOS工艺制作的称为7555，除单定时器外，还有对应的双定时器556/7556。555定时器的电源电压范围宽，可在4.5V~16V工作，7555可在3~18V工作，输出驱动电流约为200mA，因而其输出可与TTL、CMOS或者模拟电路电平兼容。
（3）导出PCB的制造文件并利用线路板刻制机对覆铜板进行钻孔、雕刻、割边。
（4）根据实验要求，写出实验报告。
2.
（1）熟练运用protel软件，能完成课题电路的CAD设计；
（2）熟练运用线路板刻制机，实现由线路文件自动、快速、精确地制作印刷线路板；
（3）熟悉印制电路板设计与制作的流程；
（4）掌握印制电路板设计与制作的基本知识和操作技能。
综合实验报告
2014-2015学年第二学期
综合实验名称印刷电路板设计与制作综合实验___
院（系）_电子信息学院_ _
专业电子信息工程班级BX1207
学生姓名学号
综合实验时间2015-6-29~2015-7-3
指导老师
提交时间2015-7-3
一、综合实验目的
《印制电路板设计与制作综合实验》是电子信息类专业实践课程之一，通过印制电路板设计与制作实验，使学生熟悉印制电路板设计与制作的流程，了解电子元器件的功能、参数、外型、特征、及其应用，掌握印制电路板设计与制作的基本知识和操作技能，增加学生对本专业的认识，培养其专业兴趣。
（4）布线优先权(Routing Priority)
（5）过孔形式(Routing Via Style)
4．加载网络表及装入元件
网络表（或电路图）如有错误，或接口上的问题，也在此阶段中出现。而产生错误时，也可以根据错误所在，回到Sch修改电路图，重头再来。这一步是非常重要的一个环节，网络表是PCB自动布线的灵魂，也是原理图设计与印刷电路板设计的接口，只有将网络表装入后，才能进行电路板的布线。
Design/Netlist.命令，按Browser按钮进入搜寻所要装入的网表文件，然后按OK按钮。
（2）按原理图将各元器件引脚连接，对导线交叉处可用两种方法避免交叉。
（1）利用元器件中间跨越。
（2）用跨接线跨越（同一板上跨接线长度尽可能归为一种或两三种。跨接线尽可能短、尽可能少）。
对于可用单面加少量跨接线布通的电路，尽量选用单面板布线，只有电路较复杂才用双面板。显然双面板要容易，因为可以利用板子另一面印制导线做跨越。
6脚：THR高触发端。
7脚：DIS放电端。该端与放电管集电极相连，用做定时器时电容的放电。
555定时器
原理图绘制：
对较简单的电路（一般元件数少于30~50个）可采用绘单线不交叉图的方法设计印制板。这种方法简单易学且不易出错，特别适合初学者和非专业设计人员。具体步骤如下：
（1）将原理图中应放置于板上的电路元器件根据信号流向或排版方向依次画到板面上，集成电路要画封装引脚图。
（3）调整元器件位置和方向，使跨接线最少，连接最简洁。
（4）重新画不交叉图，如图3所示。
简单的图，经过（1）～（4）步骤可得到较好的结果，复杂一些的（3）～（4）可能反复一次，甚至反复若干次才获得比较好的效果。
仿真图
产生PCB文件：
1．原理图输入
使用Sch绘制电路图。确定元件排列没有问题、定义元件封装(Footprint)，最后通过程序所提供的ERC检查。
2．生成网络表
利用Sch所提供的Create Net list功能产生网络表（图6），同时也结束了Sch的任务。
3．确定板面（画边框）
进入PCB编辑器，首先定义版框，也就是板子的大小与形状。可利用程序提供的版框向导，或将当前工作层切换到为禁止布线区（KeepOut Layer版层），以Place Track (放置线段)命令，自行绘制版框。
三、综合实验环境
技术中心904机房（预装Protel99软件）
技术中心407（配有pcb刻板机，万用表，pc等）
四、综合实验内容
1.用protel设计基于555的报警电路，并产生PCB文件
电路由两个555多谐振荡器组成，第一个振荡器的振荡频率为1~2Hz时，第二个振荡器的振荡频率为1000Hz。将第一个振荡器的输出(3脚)接到第二个振荡器的复位端(4脚)。在输出高电平时，第二个振荡器振荡;输出低电平时，第二个振荡器停振。这样，蜂鸣器将发出间隙声响。
二、综合实验要求
1.
课题电路可选：
1.基于555的门铃电路
2.基于555的报警电路
3.分立元件的闹钟电路
4.仪表放大器电路
5.助听器放大电路
6.直流可调稳压电源电路
7.信号发生器电路
8.电容式接近开关电路
内容包括：
（1）protel软件设计给定课题电路，绘制电路原理图。
（2）在Protel设计环境中通过原理图与网表导出PCB图，并进行合理的布局与布线。
它的各个引脚功能如下：
1脚：GND源负端VSS或接地，一般情况下接地。
2脚：TRI低触发端。
3脚：OUT输出端。
4脚：RST是直接清零端。当R端接低电平，则时基电路不工作，此时不论TR、TH处于何电平，时基电路输出为“0”，该端不用时应接高电平。
5脚：COM为控制电压端。若此端外接电压，则可改变内部两个比较器的基准电压，当该端不用时，应将该端串入一只0.01μF电容接地，以防引入干扰。
6．设置布线环境
显示层面的设置（激活Design／Options命令）
7．设置布线规则
定义规则、自动布线设定（激活Design／Rules命令，进入以下对话框）
（1）定义安全间距(Clearance Constraint)1mm
（2）设置布线拐角模式(Routinging Layers)仅用Bottom Layer（选Any其余选Not Used）
