组合式不锈钢水箱技术标准及安装规范

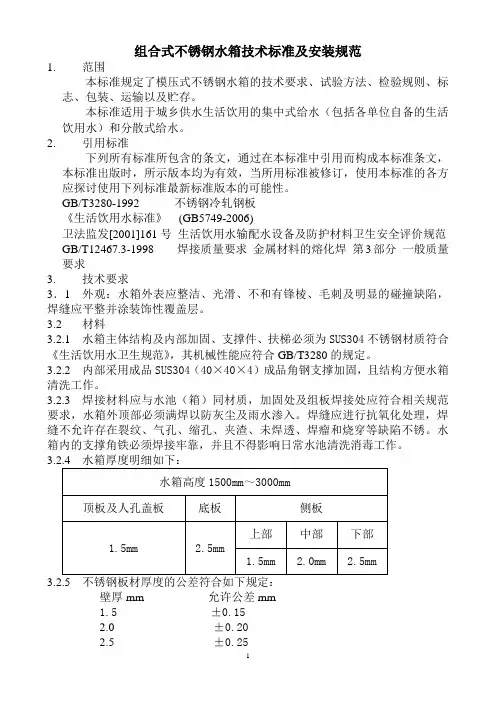

组合式不锈钢水箱技术标准及安装规范1. 范围本标准规定了模压式不锈钢水箱的技术要求、试验方法、检验规则、标志、包装、运输以及贮存。
本标准适用于城乡供水生活饮用的集中式给水（包括各单位自备的生活饮用水）和分散式给水。
2. 引用标准下列所有标准所包含的条文，通过在本标准中引用而构成本标准条文，本标准出版时，所示版本均为有效，当所用标准被修订，使用本标准的各方应探讨使用下列标准最新标准版本的可能性。
GB/T3280-1992 不锈钢冷轧钢板《生活饮用水标准》(GB5749-2006)卫法监发[2001]161号生活饮用水输配水设备及防护材料卫生安全评价规范GB/T12467.3-1998 焊接质量要求金属材料的熔化焊第3部分一般质量要求3. 技术要求3．1 外观：水箱外表应整洁、光滑、不和有锋棱、毛刺及明显的碰撞缺陷，焊缝应平整并涂装饰性覆盖层。
3.2 材料3.2.1 水箱主体结构及内部加固、支撑件、扶梯必须为SUS304不锈钢材质符合《生活饮用水卫生规范》，其机械性能应符合GB/T3280的规定。
3.2.2 内部采用成品SUS304（40×40×4）成品角钢支撑加固，且结构方便水箱清洗工作。
3.2.3 焊接材料应与水池（箱）同材质，加固处及组板焊接处应符合相关规范要求，水箱外顶部必须满焊以防灰尘及雨水渗入。
焊缝应进行抗氧化处理，焊缝不允许存在裂纹、气孔、缩孔、夹渣、未焊透、焊瘤和烧穿等缺陷不锈。
水箱内的支撑角铁必须焊接牢靠，并且不得影响日常水池清洗消毒工作。
壁厚mm 允许公差mm1.5 ±0.152.0 ±0.202.5 ±0.253.3结构：3.3.1 水箱容积大于50m3时，宜分为容积基本相等的两格，并能独立工作。
3.3.2 进水控制阀（浮球阀）必须具有液压控制及水位差控制功能，水位浮球应设在人孔两侧，以方便更换维修，浮球阀不宜少于两个，且进水标高应一致。
组合式不锈钢水箱技术标准及安装规范
3
组合式不锈钢内部拉筋和支撑钢板折制角钢断面图
说明：
1、材质应与箱体相同； 2、钢板折制角钢所用板材厚度为δ ≥1.5mm； 3、图中长度尺寸允许偏差±1mm。 组合式不锈钢内部拉筋和支撑钢板折制角钢
图1
3.5.3 水箱内的拉筋布置，每四片侧板拼接处应设置水平拉筋，每四片顶板拼 接处应设置垂直拉筋。 3.5.4 所有水平拉筋与侧板连接处应设置四条支撑筋，长度为 400mm，角度为 45°（见图 2 所示） 。
2
牢（见 3.4.6 要求） 。 2、在组焊时，按设计要求将顶板进行拼装。 3、将水箱顶板推放在水箱顶部，检查顶板是否均匀覆盖水箱上面，合格后 每隔 50mm—100mm 点焊，最后与侧板相接处的接缝全部满焊。 4、焊缝先由十字接合处向外施焊，同一方向焊接长度不得超过 300mm，更 换方向后按同样方法对应施焊。 5、顶板与垂直拉筋焊接时，应调整顶板中心，使其微高于四边，再进行焊 接。 3.4.4 水平拉筋焊接要求 1、用垂线调整侧板垂直度，挂下线调整侧板面，在侧板十字交叉处焊接水 平拉筋。 2、水平拉筋要水平，所有连接缝必须满焊，保证受力强度。 3.4.5 支撑筋焊接要求 1、支撑筋长度为 400mm，与侧板和水平拉筋夹角为 45°（见图 2 所示） 。 2、支撑筋的所有连接缝必须满焊，保证受力强度。 3、支撑筋端部一定要在壁板的根部，另一端与水平拉筋相接焊牢。 3.4.6 垂直拉筋焊接要求 1、应与底板双面满焊，与顶板的所有接缝必须满焊。 2、应调整顶板中心，使其微高于四边，以防顶板凹陷集水、纳污。 3.4.7 整体焊接要求 1、对箱体施焊，必须严格按焊接工艺执行（速度、电流、气体、流量）确 保焊接熔合良好。 2、先焊侧板与底板相接的平缝，再焊侧板焊缝。 3、对箱体侧板施焊时，必须对应分面焊接，确保板面不变形。 4、所有连接缝均需满焊，不得漏焊。 5、整体焊接完毕，必须刷粉再用煤油试漏，确保水箱盛满水后无渗漏。 3.5 水箱内部拉筋和支撑筋要求： 3.5.1 材质应与箱体相同。 3.5.2 水箱内部拉筋和支撑筋应采用钢板折制角钢，并应按图 1 要求加工。
不锈钢水箱组装方法
不锈钢水箱组装方法
不锈钢水箱的组装方法通常如下：
1. 在安装好的水箱底部四周加垫高温硅胶垫，并保证水箱底部平整。
2. 将水箱内胆铺在底板上并调整到位，然后将其向内固定。
有的内胆只需要用螺丝在外框上固定，但更安全的做法是使用角钢将内胆固定在底板上。
3. 竖直立起水箱并在角上用螺栓紧固，然后将法兰和水箱接头按照正确的方向并入水箱。
安装时要注意防止泄漏，所以要用到符合标准的密封件。
4. 确认连接好水箱和水泵的管道和电线。
运行水泵并检查有无漏水或其他问题。
5. 在水箱上方加装适合的压力横向膨胀器以便于水压自然平衡。
6. 将水箱内灌满水，并测试其工作效果，检查是否有漏水等问题。
以上是一般的不锈钢水箱的组装方法，但具体情况也要根据不同的型号和生产商来进行适当的调整。
不锈钢拼装水箱国家标准
不锈钢拼装水箱是不锈钢拼装水箱模压板、304不锈钢拉杆以及不锈钢进出水管，采用氩弧焊工艺焊接拼装而成。
规格可以根据需要配置，规格从0.125吨到2000吨。
水箱性能稳定，符合国家饮用水卫生标准，并具有卫生许可批件。
对于要扩大水箱容量的，不必改建房屋，加装不锈钢拼装水箱即可达到目的，实用性很强，给设计部门和施工部门带来极大方便。
不锈钢拼装水箱是现在建筑行业内采用广泛的的玻璃钢水箱的替代品，腾嘉不锈钢拼装水箱由sus304食品级不锈钢板冲压成型并拼装焊接而成，具有蓄水能力强、水箱强度高、水箱本身的质量轻、耐腐蚀耐氧化、外形简约美观、对于在良好的环境下，使用寿命长、后期保养方便等优点。
是具有前景的水箱产品。
要点：
一、制造标准：国家建筑标准设计图集02S101
二、选用材质: SUS304系列、SUS316系列或SUS444系列
三、适用范围：各类工业、民用建筑给水系统，消防系统，食品、饮料、造酒、水处理行业，医药、石油、化工行业。
不锈钢水箱安装方法
不锈钢水箱安装方法一、选购不锈钢水箱1.根据自家的用水需求，选择合适的不锈钢水箱容量。
一般来说，一家四口的家庭选购150L-200L的水箱即可。
2.选择正规的不锈钢水箱生产厂家，并确保产品质量符合国家标准。
二、安装准备1.安装地点的选择：要选择地势较低、水源充足的地方，避免因地势不佳导致供水不畅。
2.安装工具准备：螺丝刀、水泥、水管、胶带、尺子等。
三、安装步骤1.安装支架：根据水箱的重量选择适当的支架，并将其固定在水箱将要安装的地方。
2.安装座垫：在支架的顶部安装座垫，以减少水箱与支架之间的直接接触，防止酸碱等物质对水箱的腐蚀。
3.安装水箱：将水箱放置在支架上，并使其与水管相连接。
确保水管与水箱间的连接紧密无漏水。
4.固定水箱：使用螺丝将水箱固定在支架上，确保水箱的稳定性。
5.连接水源：将水源管道通过水泵或自然下垂连接到水箱的进水口。
同时，安装一个水龙头或闸阀，方便日常使用和维护。
6.安装压力表和压力开关：根据实际需要，安装压力表和压力开关，用于监测水箱的压力情况。
7.测试和检查：完成安装后，打开水源并检查水箱是否正常工作。
确保进水和出水的压力均正常，并检查是否有漏水现象。
四、注意事项1.安装不锈钢水箱时，要注意避免与其他锐利物体的直接接触，防止划伤水箱表面。
2.安装过程中，要特别注意水箱连接处的密封性，确保连接处不漏水。
3.在安装过程中，要注意保持水箱的清洁，避免杂质进入水箱，影响水质的安全。
五、常见问题解答1.不锈钢水箱如何避免生锈？答：选择优质的不锈钢水箱，并养成定期清洗和维护的习惯，定期检查水箱内部的水质状况，及时更换有问题的水管和阀门。
2.如何解决水箱进水前后水压差异过大的问题？答：可以安装一个压力开关和增压泵，调整进水的压力，确保水箱的进出水压力均衡。
3.不锈钢水箱的日常维护应该注意什么？答：定期清洁水箱内部，确保水质安全；定期检查水箱的连接和阀门是否正常，是否有渗漏等问题。
总结：不锈钢水箱的安装方法主要包括选购、准备、安装、连接、测试和检查等步骤，务必按照规范操作，并定期进行维护和保养，以确保水箱的正常使用和水质安全。
组合式不锈钢水箱标准
组合式不锈钢水箱标准
1、制造标准：国家建筑标准设计图集02S101
组合式不锈钢板水箱设计的有关参数，是依据现行《建筑给排水设计规范》中的有关规定制定的。
2、水箱采用SUS304、SUS316L等不锈钢板，冲压成型。
高质量的冲压工艺，既保证了箱体最大限度的承压需要，又降低了材料厚度，具有强度高、重量轻，并能较好的防止水质的二次污染，环保卫生。
高强度的冲压板块及箱内分布均匀的不锈钢拉筋使箱体承压均匀合理。
3、组合式不锈钢水箱由三种主要标准模块组合而成；由
1000×1000、1000×500、500×500的标准块，根据不同的三维结构设计参数，采用不同厚度的模块，在厂内或现场进行焊接组装，现场采用氩弧焊焊接而成，焊丝选用ER308,H0Cr21Ni10不锈钢焊丝，焊缝表面经酸洗钝化处理，确保焊缝经久耐用不腐蚀，底盘采用热浸锌
Q235-A碳素钢槽钢。
4、本产品可根据客户要求，设计制作1-100m3之方形组合式水箱。
5、水箱的进水口、出水口、溢流口、排污口及入孔，其尺寸及位置由设计决定。
6、本产品用作热水箱或膨胀水箱时，密封件必须为耐热密封件。
7、保温水箱，根据客户要求，使用不同材质及工艺。
安装说明
a、水箱基础要求
砼基础几何尺寸应按GB02S101有关规定制定。
砼基础平面高低差＜5mm
b、不锈钢水箱的安装，施工和验收
专业焊工现场氩弧焊接。
施工现场有标准电源。
水箱四周有
≥500mm的检修空间。
外观检验无锈蚀，无污染：注满水2-3h，箱体无明显变形，焊缝无渗漏为合格。
组合式不锈钢水箱技术标准及安装规范
组合式不锈钢水箱技术标准及安装规范为保障福州市城区供水安全、卫生和社会公众利益，提高组合式不锈钢水箱的安装质量和管理水平，制定本规范。
本规范适用于福州市城区组合式不锈钢水箱安装、验收与运行管理。
组合式不锈钢水箱的安装与管理除应符合本规范的规定外，尚应符合国家现行业有关标准的规定。
1. 范围本标准规定了模压式不锈钢水箱的技术要求、试验方法、检验规则、标志、包装、运输以及贮存。
本标准适用于福州市城区公共供水的生活饮用集中式给水（包括各单位自备的生活饮用水）和分散式给水。
2. 引用标准下列所有标准所包含的条文，通过在本标准中引用而构成本标准条文，本标准出版时，所示版本均为有效，当所用标准被修订，使用本标准的各方应探讨使用下列标准最新标准版本的可能性。
《建筑给水排水设计规范》（GB50015-2003）2009年版《二次供水工程技术规程》（CJJ140-2010）《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002）《生活饮用水卫生标准》(GB5749-2006)《不锈钢冷轧钢板》（GB/T3280-1992）《焊接用不锈钢焊丝》（GB/T4242）《流体输送用不锈钢焊接钢管》（GB/T12771）《流体输送用不锈钢无缝钢管》（GB/T14976）《钢制管法兰型式、参数》（HG20592）《钢制压力容器焊接工艺评定》（JB/T4708）《钢制压力容器焊接规程》（JB/T4709）3. 技术要求3.1外观：水箱表面应整洁、光滑、无夹渣、无焊瘤、无气孔、无裂痕，无明显划痕，箱板之间的缝隙均匀，无锋棱、毛刺及明显的碰撞凹凸缺陷。
3.2焊接缝成型饱满，并应符合表1要求，且焊缝处不得涂抹任何油漆。
表1焊接处外观要求3.3水箱焊接完毕后各坚固件不得有松动，各连接件不得有漏焊和漏件现象。
3.4组焊要求3.4.1底板组焊要求1、先将底板根据设计要求，平放于水箱槽钢底座上，检查位置无误后，拼装并测对角线（允差偏差应满足表5要求）,符合要求后点焊。
拼装式不锈钢水箱简介及安装说明
拼装式不锈钢水箱简介：
优质食品级不锈钢SUS304极大延长可水箱的使用寿命，并能较好防止水质的二次污染。
结构独特合理，灵活、合理的板形设计可适各种尺寸组合的容器。
高强度的冲压板及箱内分布均匀的不锈钢拉筋使箱体承压均匀合理。
标准冲压板块1000×1000、1000×500、500×500mm 随意配装现场组装焊接，无需吊装设备
高质量的冲压工艺，既保证了箱体最大限度的承压需要，又降低了材料厚度，满足了箱体的美观实用要求。
安装说明：
1、水箱基础要求
砼基础几何尺寸应按GB02S101有关规定制定。
砼基础平面高低差＜5mm
2、水箱的安装，施工和验收
专业焊工现场氩弧焊接。
施工现场有标准电源。
水箱四周有≥500mm的检修空间。
外观检验无锈蚀，无污染：注满水2-3h，箱体无明显变形，焊缝无渗漏为合格。
不锈钢水箱的价格与玻璃钢水箱价格相近，并随容积的增加而降低，特大水箱的价格与水泥水箱的价格相近，且可作为永久储液容器。
公司承诺对所有制作的不锈钢拼装水箱主体实现三包，终身维修。
不锈钢水箱的安装规范要求
不锈钢水箱在生活中使用良多，有大型的水箱，也有小型的。
不管是哪种水箱，在安装的时候都要按照一定的规范和要求来安装。
(一)不锈钢水箱底盘：1、检查基础结构、尺寸、水平是否符合设计要求，不锈钢水箱基础是否符合不锈钢水箱座安装尺寸。
2、依据设计要求组焊底板角钢，对角允许差(L×1.5mm)。
3、底盘组焊时要检查是否符合设计要求，底盘与基础间隙用铁板等垫平、找平。
(二)不锈钢水箱顶板：1、在组焊时，按设计要求将人孔板反放在底盘上平面，然后进行拼装。
2、将十字接头及四边对齐后，分别点焊。
3、将焊缝先由十字接合处向外焊，同一方向焊接长度不得过300mm，变换方向后按同样方法对应施焊，完毕后搬离底盘。
4、不锈钢水箱可分为若干板块组焊。
(三) 不锈钢水箱底板：1、先将底板根据设计要求，反放于底盘上，检查位置无误后，拼装并测对角线允差(L×1.5mm)，点固。
2、将十字接头及外四边对准后分别点焊每个焊缝接头。
3、由板缝部位每隔50mm固点焊缝一处。
4、焊好四边的每个对缝，再焊十字接头，由板缝位置向外分布施焊，为阻止凹凸变形，
同一方向一回焊接长度不应过300mm，变换方向后按同样方法对应施焊，直至焊完焊缝，严格操作以防变形。
5、将底板立起做煤油渗漏检查。
6、将底板正面放置底盘上，底板周边T字接头处与底板立缝相接处向里延，板缝焊进约50mm。
以上就是安装不锈钢水箱的要求和规范了，当然大家可以放心，现在的生产商都会提供专业的技术服务。
不锈钢拼装式水箱的安装作业指导书
编号：AQ-JS-00016( 安全技术)单位：_____________________审批：_____________________日期：_____________________WORD文档/ A4打印/ 可编辑不锈钢拼装式水箱的安装作业指导书Instruction for installation of stainless steel assembled water tank不锈钢拼装式水箱的安装作业指导书使用备注：技术安全主要是通过对技术和安全本质性的再认识以提高对技术和安全的理解，进而形成更加科学的技术安全观，并在新技术安全观指引下改进安全技术和安全措施，最终达到提高安全性的目的。
1适用范围适用于工矿企事业单位、民宅、宾馆、饭店等公共建筑，作为生活用水、消防用水及对水质要求较高的食品医药卫生等贮水设施。
2环境保护与施工安全2.1安全措施2.1.1进行现场安全交底，签定安全责任状。
2.1.2坚决服从现场总包方的领导，严格遵守总包方的规章制度。
2.1.3施工文明做到现场清洁卫生，材料堆放整齐。
2.1.4做好安全防护设施，配好劳保用品。
2.1.5严格执行持证上岗，落实安全负责人，确保做到安全生产，文明施工。
2.2环保措施2.2.1定期清洗，清洗周期最长不超过一年，最好每半年清洗一次。
2.2.2施工中产生的下脚料、废料以及维修工程中拆除的废旧管材，应及时回收。
可重复作为生产管材、管件的原材料，不得作为一般建筑垃圾处理。
2.2.3冲洗用水不得随意排放，应排放到指定地点。
消毒冲洗水应由专人负责保管，防止污染。
3成品保护3.1在设备组装完毕后再撕去覆膜。
3.2应避免和易腐蚀物品接触。
3.3注意清洁，时常清理水箱，打扫卫生。
这里填写您的公司名字Fill In Your Business Name Here。
不锈钢装配式水箱施工方案(1)
不锈钢组合式水箱施工方案根据贵单位要求，需安装组合式不锈钢方形水箱，本公司结合图纸和现场情况，参照国标12S101相关规范，具体施工方案如下：一、技术要求l、参照设计图纸要求，拟建议预制浇筑500mm条形混凝土基础，总高度含水箱10#槽钢基础符合设计高度.2、将贵单位所需水箱材料运至现场，材料报验经许可后进行水箱装配，水箱材质为SUS304,水箱板材厚度分别为：底≥3mm，侧板≥2.5mm，顶板≥2mm3、水箱采用氩弧焊接和手工焊接，将标准块之间密封焊接，焊接后外表用煤油进行密性试验。
4、箱体内部采用SUS304不锈钢加强筋交叉连接加强，其材质为不锈钢材料，确保水箱满载后不变形和满载强度。
5、按现场要求对进水、出水、溢流、排污等接头进行留置。
6、水箱设备符合GB12S101标准，水箱总体卫生要求符合 GB／T17219标准。
7、安排注水试验人员，满载注水试验24小时，不变形、不渗漏。
二、施工前的准备工作1、熟悉并有关技术要求，并编排施工工艺文件，弄清设计要求和使用性能，明白工艺流程。
2、统计产品材料计划，并组织购进对号符合产品质量要求的相关材料。
3、检查施工所需要的设备及附属工具的完好率，并进行逐一清点，填表申报。
4、组织施工人员业务学习，落实责任制和安全技术交底工作。
三、生产工序及工艺要求l、设备安装顺序材料就位→装配→煤油密性试验→清洗消毒→注水试验→交付四、质量保证体系及措施l、指定专队员质量检验负责人，严格执行IS09000质量管理方针。
2、严格按照要求和施工工艺程序生产，同地执行自检。
3、每道工序完毕后，在班组自检的基础上，项目部组织有关人员进行验收，合格后方可进行下道工序，同时做好检验记录台帐。
4、质量目标：合格率达100％，优良率达95％。
五、工程进度安排及保证措施l、工程进度安排。
2、具体措施：1)做好施工前的准备工作：2)配全配足施工人员和技术人员：3)配全配足所需设备和附属设备：4)做好安全工作确保施工正常工作3、各道工序具体安排：1)材料进场及甲方验收：2)整理场地3)制造安装 4)清理场地及整理设备工具； 5)清洗注水试验； 6)产品交验六、安全生产和文明生产l、在施工期间，在甲方的直接领导和指挥下，严格执行一系列规章制度。
不锈钢拼装式水箱的安装作业指导书
不锈钢拼装式水箱的安装作业指导书引言：本指导书旨在指导用户正确安装和调试不锈钢拼装式水箱，确保其正常运行和使用。
一、材料准备1.1 不锈钢拼装式水箱1.2 管道接头1.3 密封胶1.4 密封垫片1.5 绝缘材料1.6 管道支架二、安装步骤2.1 安装环境准备确保安装环境整洁、干燥，避免尘土、潮湿等对水箱造成影响。
2.2 安装基础准备根据水箱的大小和重量，选择合适的安装基础。
基础应平整、牢固，能够承受水箱的重量，并且能够保证水箱与地面保持一定的距离，以便于水箱的维护和清洁。
2.3 安装水箱将不锈钢拼装式水箱按照图纸所示的位置放置在基础上，并使用密封胶将水箱的拼装接口进行密封，确保不漏水。
2.4 连接管道依据实际需要，将管道接头连接到水箱的进出水口上。
在连接过程中，应先将密封垫片放置在接头上，然后使用扳手将接头拧紧，确保连接处密封且牢固。
2.5 安装水泵如果需要利用水箱进行供水，需要安装水泵。
根据水箱的设计要求，选择合适的水泵，并将其安装在合适的位置上。
2.6 安装水管支架在水箱周围安装水管支架，确保水管的稳定和整齐。
在安装过程中，应尽量避免水管过度弯曲，以减少水流的阻力。
2.7 安装绝缘材料根据需要，可以在水箱周围安装绝缘材料，以增加水箱的保温效果，减少热量的损失。
三、调试步骤3.1 检查安装是否牢固在完成安装后，应检查水箱的安装是否牢固，确保水箱不会晃动和移位。
3.2 检查接口是否密封在接口处通入一定压力的水，检查接口是否密封，排除漏水的情况。
如果发现漏水，应及时进行调整和修复。
3.3 进行试运行启动水泵，观察水泵的工作状态和水流情况，确保水泵工作正常。
并关注水箱的水位，确保供水量的稳定。
四、安全注意事项4.1 安全操作在安装和调试的整个过程中，应戴上防护手套、安全帽等个人防护装备，确保人身安全。
4.2 注意电气安全如果安装了电动水泵，应注意电气安全，确保水泵及相关电气设备的接线正确、可靠，并采取防止漏电的措施。
组合式不锈钢水箱技术要求
组合式不锈钢水箱技术要求
一、标准
GB/T3280-1992不锈钢冷轧钢板
GB/T12467.3-1998 焊接质量要求金属材料的熔化焊第3部分一般质量要求
二、技术要求
1、外观
水箱外表应整洁、光滑、不和有锋棱、毛刺及明显的碰撞缺陷，焊缝应平整并涂装饰性覆盖层。
2、材料
1、水箱主体结构及内部加固、支撑件、扶梯必须为 SUS304不锈钢材质，其机械性能应符合 GB/T3280 的规定。
2、内部采用成品 SUS304成品角钢支撑加固，且结构方便水箱清洗工作。
3、焊接材料应与水池（箱）同材质，加固处及组板焊接处应符合相关规范要求，水箱外顶部必须满焊以防灰尘及雨水渗入。
焊缝应进行抗氧化处理，焊缝不允许存在裂纹、气孔、缩孔、夹渣、未焊透、焊瘤和烧穿等缺陷，不锈钢水箱内的支撑角铁必须焊接牢靠。
4、水箱尺寸
备注：供方可提供成品水箱至需方场地也可至需方场地进行现场拼装。
附图：供方提供的产品不得低于图纸上的要求。
5、水温90℃左右，水箱需配置浮球，加水位观察管便于观察水箱水位。
水箱人孔（标准大小）必须加盖、人孔应高出水池（箱）外顶 0.1m。
其他开孔需求根据需方要求确定。
6、水箱除配有进、出水接口外，还应配有溢流、排污接口。
进水口应高于溢流口50mm 以上，排污口应在水箱的最底处。
出水管管底应高于水箱底，高差不小于0.1m。
接口尺寸满足需方要求。
7、水箱应设内、外扶梯。
8、水箱底部需配置镀锌槽钢底座。
三、质保与验收
供方需对所供水箱质保5年（质保金验收合格后一年内付清），5年内免费维修及更换配件。
组合式不锈钢水箱技术标准及安装规范 1
组合式不锈钢水箱技术标准及安装规范 1 组合式不锈钢水箱技术标准及安装规范 1. 范围本标准规定了模压式不锈钢水箱的技术要求、试验方法、检验规则、标志、包装、运输以及贮存。
本标准适用于城乡供水生活饮用的集中式给水包括各单位自备的生活饮用水和分散式给水。
2. 引用标准下列所有标准所包含的条文通过在本标准中引用而构成本标准条文本标准出版时所示版本均为有效当所用标准被修订使用本标准的各方应探讨使用下列标准最新标准版本的可能性。
GB/T3280-1992 不锈钢冷轧钢板《生活饮用水标准》 GB5749-2006 卫法监发2001161号生活饮用水输配水设备及防护材料卫生安全评价规范 GB/T12467.3-1998 焊接质量要求金属材料的熔化焊第3部分一般质量要求3. 技术要求 31 外观水箱外表应整洁、光滑、不和有锋棱、毛刺及明显的碰撞缺陷焊缝应平整并涂装饰性覆盖层。
3.2 材料 3.2.1 水箱主体结构及内部加固、支撑件、扶梯必须为SUS304不锈钢材质符合《生活饮用水卫生规范》其机械性能应符合GB/T3280的规定。
3.2.2 内部采用成品SUS30440×40×4成品角钢支撑加固且结构方便水箱清洗工作。
3.2.3 焊接材料应与水池箱同材质加固处及组板焊接处应符合相关规范要求水箱外顶部必须满焊以防灰尘及雨水渗入。
焊缝应进行抗氧化处理焊缝不允许存在裂纹、气孔、缩孔、夹渣、未焊透、焊瘤和烧穿等缺陷不锈。
水箱内的支撑角铁必须焊接牢靠并且不得影响日常水池清洗消毒工作。
3.2.4 水箱厚度明细如下水箱高度1500mm3000mm 顶板及人孔盖板底板侧板1.5mm2.5mm 上部中部下部 1.5mm 2.0mm 2.5mm3.2.5 不锈钢板材厚度的公差符合如下规定壁厚mm 允许公差mm 1.5 ?0.15 2.0 ?0.20 2.5 ?0.25 2 3.3 结构3.3.1 水箱容积大于50m3时宜分为容积基本相等的两格并能独立工作。
组合式不锈钢水箱 验收标准
组合式不锈钢水箱验收标准一、结构完整性1.组合式不锈钢水箱应按照设计图纸进行组装，结构应牢固，无变形、开裂等现象。
2.水箱的支撑和固定应合理，防止水箱在运行过程中产生晃动或位移。
3.水箱内部应清洁、光滑，无杂物、污垢等。
二、焊接质量1.组合式不锈钢水箱的焊接应符合设计要求，焊缝应平整、光滑，无气孔、夹渣、裂纹等缺陷。
2.焊接后的接头应进行无损检测，确保焊接质量符合要求。
三、尺寸精度1.组合式不锈钢水箱的尺寸精度应符合设计要求，安装位置应准确，各部分尺寸误差应在允许范围内。
2.水箱的进出水管路应连接牢固，管路走向合理，无扭曲、变形等现象。
四、外观质量1.组合式不锈钢水箱表面应光滑、平整，无划痕、凹陷、起皮等缺陷。
2.水箱的色彩应均匀一致，无色差、褪色等现象。
五、密封性能1.组合式不锈钢水箱的密封性能应符合设计要求，密封材料应具有耐高温、耐腐蚀等特性。
2.水箱的进出水口、溢流口等部位应进行密封处理，防止水泄漏或侵入。
六、承载能力1.组合式不锈钢水箱应具有足够的承载能力，能够承受设计压力和流量下的水量。
2.水箱底部应平整，无变形、凹陷等现象，确保水箱的稳定性和承载能力。
七、附件完整性1.组合式不锈钢水箱的附件应完整，包括水位计、温度计、清洗装置等。
2.水位计、温度计等仪表应准确可靠，显示清晰，便于操作和维护。
3.清洗装置应灵活可靠，便于对水箱内部进行清洗和消毒。
八、水质清洁1.组合式不锈钢水箱应定期进行清洗和消毒，确保水质清洁卫生。
2.水箱内部应无残留物、污垢等，保证水质的清洁度。
不锈钢拼装水箱设计规范
不锈钢拼装水箱设计规范1.总体结构设计：结构分低位水箱和高位水箱两种，其中低位水箱内腔（一般分为1×1m，1×1.5m，1×2m，1×3m四种）包容了安装在稳流罐上的增压泵组、电控柜等，稳流罐分别从市政管网和水箱进水，结构上紧凑设计，尤要注意美观；高位水箱进出口管要考虑与整个系统的配套，设计上有更多的特殊性。
1.1进水管安置在水箱较高处，管径一般按流量计算，低位水箱有市政管网直接给稳流罐供水，水箱进水管可以小一些；高位水箱如果比较大，可以按日平均流量计算，否则要按小时平均流量计算。
暂定DN40、DN50、DN65三档，0.6MPa法兰连接。
进水管都要配浮球阀。
标配进水管放在水箱右边。
1.2出水管安置在水箱最低处，管径按配套设备的流量确定，0.6MPa法兰连接。
标配出水管放在水箱左边。
1.3溢水管管径一般比进水管大1-2号，放在水箱最高处侧面，管子底部位置高于浮球阀的关闭位置20-30mm左右。
溢水管上不能装设阀门，应有防尘、防虫等措施，可以用PVC管引出与泄水管合并。
标配溢水管放在水箱左边。
1.4泄水管管径一般不小于DN50，从水箱底部接出，加接弯头后从水箱侧面引出装闸阀后接入污水沟。
标配泄水管放在水箱左边。
1.5水箱顶部应有通气管，管径一般不小于DN50，应有防尘、防虫等措施，一般应将管口朝下设置，通气管上不能装设阀门。
可以考虑在通气管上装空气过滤器。
1.6水箱顶部应有人孔，人孔安排在进水管一侧近旁，便于检修浮球阀等；人孔侧面应有扶梯，扶梯与人孔模块上的耳攀用M10螺栓连接。
标配人孔、扶梯放在水箱右边。
1.7水箱侧面最低处适当位置留有R1/2接口，接球阀后装液位计。
2．水箱规格2.1水箱模块规格：（1） 1000×1000×1（2） 1000×1000×1.2（3） 1000×1000×1.5（4） 1000×1000×2（较少用）（5） 1000×500×1（6） 1000×500×1.2（7） 1000×500×1.5（8） 1000×500×2（较少用）（9） 500×500×1（10）500×500×1.2（11）500×500×1.5（12）500×500×2（较少用）其中厚度1mm的用于顶盖，1.2mm的用于上层侧板，1.5mm的用于中层侧板，2mm的用于下层侧板。
