组合式不锈钢水箱制造标准及板厚规格参数

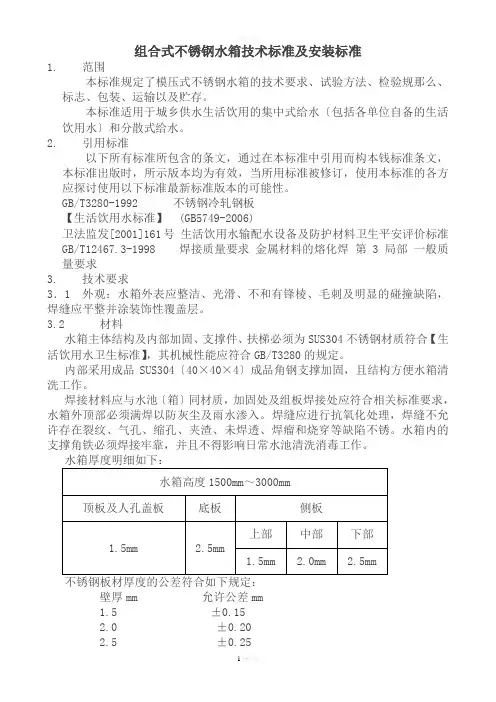

组合式不锈钢水箱技术标准及安装规范草稿
组合式不锈钢水箱技术标准及安装标准1. 范围本标准规定了模压式不锈钢水箱的技术要求、试验方法、检验规那么、标志、包装、运输以及贮存。
本标准适用于城乡供水生活饮用的集中式给水〔包括各单位自备的生活饮用水〕和分散式给水。
2. 引用标准以下所有标准所包含的条文,通过在本标准中引用而构本钱标准条文,本标准出版时,所示版本均为有效,当所用标准被修订,使用本标准的各方应探讨使用以下标准最新标准版本的可能性。
GB/T3280-1992 不锈钢冷轧钢板【生活饮用水标准】 (GB5749-2006)卫法监发[2001]161号生活饮用水输配水设备及防护材料卫生平安评价标准GB/T12467.3-1998 焊接质量要求金属材料的熔化焊第3局部一般质量要求3. 技术要求3.1 外观:水箱外表应整洁、光滑、不和有锋棱、毛刺及明显的碰撞缺陷,焊缝应平整并涂装饰性覆盖层。
3.2 材料水箱主体结构及内部加固、支撑件、扶梯必须为SUS304不锈钢材质符合【生活饮用水卫生标准】,其机械性能应符合GB/T3280的规定。
内部采用成品SUS304〔40×40×4〕成品角钢支撑加固,且结构方便水箱清洗工作。
焊接材料应与水池〔箱〕同材质,加固处及组板焊接处应符合相关标准要求,水箱外顶部必须满焊以防灰尘及雨水渗入。
焊缝应进行抗氧化处理,焊缝不允许存在裂纹、气孔、缩孔、夹渣、未焊透、焊瘤和烧穿等缺陷不锈。
水箱内的支撑角铁必须焊接牢靠,并且不得影响日常水池清洗消毒工作。
壁厚mm 允许公差mm1.5 ±0.152.0 ±0.202.5 ±0.253.3 结构:水箱容积大于50m3时,宜分为容积根本相等的两格,并能独立工作。
进水控制阀〔浮球阀〕必须具有液压控制及水位差控制功能,水位浮球应设在人孔两侧,以方便更换维修,浮球阀不宜少于两个,且进水标高应一致。
水箱人孔必须加盖、须加装长度3寸以上铜密码锁,密码为666,密封盖上应有凹槽并加设密封圈,人孔应高出水池〔箱〕外顶0.1m。

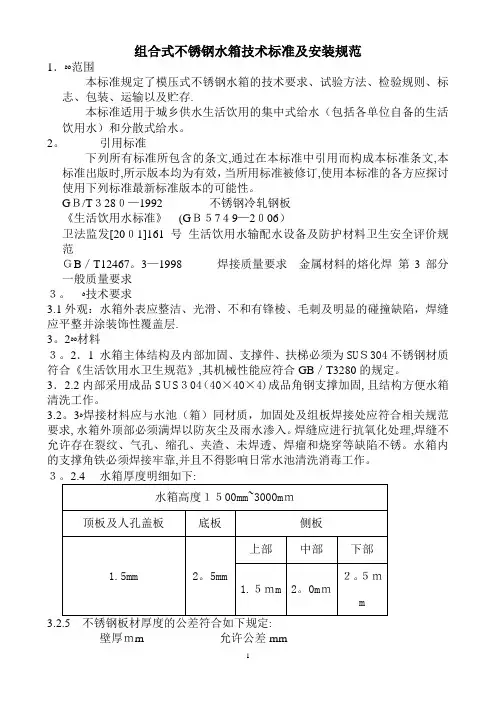

组合式不锈钢水箱技术标准及安装规范
组合式不锈钢水箱技术标准及安装规范为保障福州市城区供水安全、卫生和社会公众利益,提高组合式不锈钢水箱的安装质量和管理水平,制定本规范。
本规范适用于福州市城区组合式不锈钢水箱安装、验收与运行管理。
组合式不锈钢水箱的安装与管理除应符合本规范的规定外,尚应符合国家现行业有关标准的规定。
1. 范围本标准规定了模压式不锈钢水箱的技术要求、试验方法、检验规则、标志、包装、运输以及贮存。
本标准适用于福州市城区公共供水的生活饮用集中式给水(包括各单位自备的生活饮用水)和分散式给水。
2. 引用标准下列所有标准所包含的条文,通过在本标准中引用而构成本标准条文,本标准出版时,所示版本均为有效,当所用标准被修订,使用本标准的各方应探讨使用下列标准最新标准版本的可能性。
《建筑给水排水设计规范》(GB50015-2003)2009年版《二次供水工程技术规程》(CJJ140-2010)《建筑给水排水及采暖工程施工质量验收规范》(GB50242-2002)《生活饮用水卫生标准》(GB5749-2006)《不锈钢冷轧钢板》(GB/T3280-1992)《焊接用不锈钢焊丝》(GB/T4242)《流体输送用不锈钢焊接钢管》(GB/T12771)《流体输送用不锈钢无缝钢管》(GB/T14976)《钢制管法兰型式、参数》(HG20592)《钢制压力容器焊接工艺评定》(JB/T4708)《钢制压力容器焊接规程》(JB/T4709)3. 技术要求3.1外观:水箱表面应整洁、光滑、无夹渣、无焊瘤、无气孔、无裂痕,无明显划痕,箱板之间的缝隙均匀,无锋棱、毛刺及明显的碰撞凹凸缺陷。
3.2焊接缝成型饱满,并应符合表1要求,且焊缝处不得涂抹任何油漆。
表1焊接处外观要求3.3水箱焊接完毕后各坚固件不得有松动,各连接件不得有漏焊和漏件现象。
3.4组焊要求3.4.1底板组焊要求1、先将底板根据设计要求,平放于水箱槽钢底座上,检查位置无误后,拼装并测对角线(允差偏差应满足表5要求),符合要求后点焊。
组合式不锈钢水箱技术标准及安装规范
组合式不锈钢水箱技术标准及安装规范1.ﻩﻩ范围本标准规定了模压式不锈钢水箱的技术要求、试验方法、检验规则、标志、包装、运输以及贮存.本标准适用于城乡供水生活饮用的集中式给水(包括各单位自备的生活饮用水)和分散式给水。
2。
引用标准下列所有标准所包含的条文,通过在本标准中引用而构成本标准条文,本标准出版时,所示版本均为有效,当所用标准被修订,使用本标准的各方应探讨使用下列标准最新标准版本的可能性。
GB/T3280—1992 不锈钢冷轧钢板《生活饮用水标准》(GB5749—2006)卫法监发[2001]161号生活饮用水输配水设备及防护材料卫生安全评价规范GB/T12467。
3—1998 焊接质量要求金属材料的熔化焊第3部分一般质量要求3。
ﻩ技术要求3.1 外观:水箱外表应整洁、光滑、不和有锋棱、毛刺及明显的碰撞缺陷,焊缝应平整并涂装饰性覆盖层.3。
2ﻩﻩ材料3。
2.1 水箱主体结构及内部加固、支撑件、扶梯必须为SUS304不锈钢材质符合《生活饮用水卫生规范》,其机械性能应符合GB/T3280的规定。
3.2.2 内部采用成品SUS304(40×40×4)成品角钢支撑加固,且结构方便水箱清洗工作。
3.2。
3ﻩ焊接材料应与水池(箱)同材质,加固处及组板焊接处应符合相关规范要求,水箱外顶部必须满焊以防灰尘及雨水渗入。
焊缝应进行抗氧化处理,焊缝不允许存在裂纹、气孔、缩孔、夹渣、未焊透、焊瘤和烧穿等缺陷不锈。
水箱内的支撑角铁必须焊接牢靠,并且不得影响日常水池清洗消毒工作。
壁厚mm允许公差mm1.5ﻩﻩ±0.152.0 ±0。
202。
5 ±0。
253。
3结构:3.3。
1ﻩ水箱容积大于50m3时,宜分为容积基本相等的两格,并能独立工作. 3。
3.2 进水控制阀(浮球阀)必须具有液压控制及水位差控制功能,水位浮球应设在人孔两侧,以方便更换维修,浮球阀不宜少于两个,且进水标高应一致。
组合式不锈钢水箱技术要求
组合式不锈钢水箱技术要求一、组合式不锈钢水箱技术要求(-)适用标准1、符合12SlOl《矩形给水箱》图集要求。
2、符合GB4806. 9-2016《食品安全国家标准食品接触用金属材料及制品》的规定。
(二)材质水箱采用不锈钢材质,达到食品级不锈钢SUS304 (06Crl9Nil0)等级。
(三)容积及结构1、水箱容积大于50π?时,必须分为容积基本相等的两格,应设置连通管并能独立工作。
当水箱容积过大时,在水箱中设置导流板等导流设施。
2、水箱高度不宜超过3m。
当水箱高度大于1.5m时,水箱内外设置爬梯。
水箱内爬梯、支撑件及配件等应选用是食品级SUS304 (06Crl9Nil0) 不锈钢材料,相邻两级踏步的间距不得大于0.3m,爬梯与建筑物宽度不小于0.4m,承重不小于200kg。
并需符合国家现行标准《生活饮用水输配水设备及防护材料的安全性评价标准》(GB/T17219-1998)的规定。
(四)箱板厚度箱板规格技术参数如下表所示。
其中,箱板厚度指标应不小于表中的数值。
1、水箱内壁若使用防腐涂料,必须有省级以上(含省级)卫生部门颁发的“产品卫生安全性评价报告”。
2、水箱周围2m以内不得有污水管和污染物,当达不到此要求时,应采取切实可行的防污染措施。
3、饮用水箱应专用,不得渗漏,水箱应有相应的透气管和罩,入孔位置和大小要满足水箱内部清洗消毒工作的需要,水箱人孔应采用下置式,圆形人孔直径应不小于0.7m,方形人孔每边长不应小于0.6m,水箱人孔应该有带锁的密封盖,密封盖上应有凹槽并加设密封圈,人孔高出水箱外顶不应小于O. 1m。
并高出水箱面5cm以上,并有上锁装置,水箱内外应设有爬梯。
4、水箱的泄水管应设在底部,溢水管与泄水管均不得与下水管道直接连通,水箱的材质和内壁涂料应无毒无害,不影响水的感官性状。
(六)现场安装1、水箱焊接采用氢弧焊,焊接材料应与水箱相同材质,焊缝应经过酸洗钝化等抗氧化处理,并且焊接人员具有相关资质。

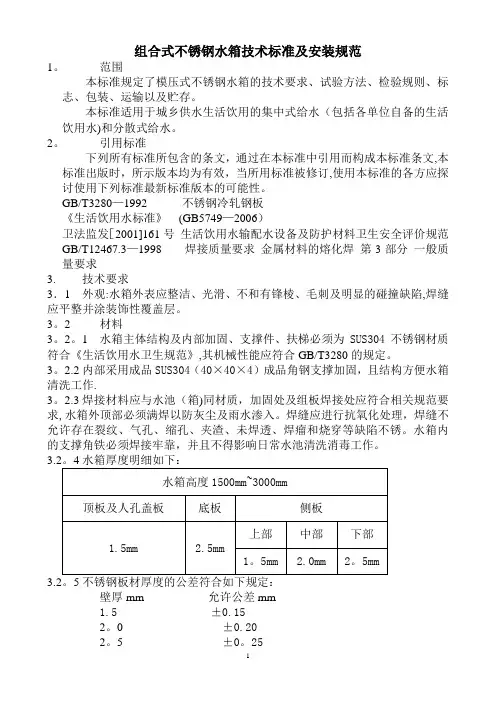

组合式不锈钢水箱技术标准及安装规范草稿
组合式不锈钢水箱技术标准及安装规范1。
范围本标准规定了模压式不锈钢水箱的技术要求、试验方法、检验规则、标志、包装、运输以及贮存。
本标准适用于城乡供水生活饮用的集中式给水(包括各单位自备的生活饮用水)和分散式给水。
2。
引用标准下列所有标准所包含的条文,通过在本标准中引用而构成本标准条文,本标准出版时,所示版本均为有效,当所用标准被修订,使用本标准的各方应探讨使用下列标准最新标准版本的可能性。
GB/T3280—1992 不锈钢冷轧钢板《生活饮用水标准》(GB5749—2006)卫法监发[2001]161号生活饮用水输配水设备及防护材料卫生安全评价规范GB/T12467.3—1998 焊接质量要求金属材料的熔化焊第3部分一般质量要求3. 技术要求3.1 外观:水箱外表应整洁、光滑、不和有锋棱、毛刺及明显的碰撞缺陷,焊缝应平整并涂装饰性覆盖层。
3。
2 材料3。
2。
1 水箱主体结构及内部加固、支撑件、扶梯必须为SUS304不锈钢材质符合《生活饮用水卫生规范》,其机械性能应符合GB/T3280的规定。
3。
2.2 内部采用成品SUS304(40×40×4)成品角钢支撑加固,且结构方便水箱清洗工作.3。
2.3 焊接材料应与水池(箱)同材质,加固处及组板焊接处应符合相关规范要求,水箱外顶部必须满焊以防灰尘及雨水渗入。
焊缝应进行抗氧化处理,焊缝不允许存在裂纹、气孔、缩孔、夹渣、未焊透、焊瘤和烧穿等缺陷不锈。
水箱内的支撑角铁必须焊接牢靠,并且不得影响日常水池清洗消毒工作。
壁厚mm 允许公差mm1.5 ±0.152。
0 ±0.202。
5 ±0。
253.3结构:3。
3.1 水箱容积大于50m3时,宜分为容积基本相等的两格,并能独立工作。
3.3。
2 进水控制阀(浮球阀)必须具有液压控制及水位差控制功能,水位浮球应设在人孔两侧,以方便更换维修,浮球阀不宜少于两个,且进水标高应一致。
组合式不锈钢水箱技术标准及安装规范
组合式不锈钢水箱技术标准及安装规范(总5页)--本页仅作为文档封面,使用时请直接删除即可----内页可以根据需求调整合适字体及大小--组合式不锈钢水箱技术标准及安装规范1. 范围本标准规定了模压式不锈钢水箱的技术要求、试验方法、检验规则、标志、包装、运输以及贮存。
本标准适用于城乡供水生活饮用的集中式给水(包括各单位自备的生活饮用水)和分散式给水。
2. 引用标准下列所有标准所包含的条文,通过在本标准中引用而构成本标准条文,本标准出版时,所示版本均为有效,当所用标准被修订,使用本标准的各方应探讨使用下列标准最新标准版本的可能性。
GB/T3280-1992 不锈钢冷轧钢板《生活饮用水标准》 (GB5749-2006)卫法监发[2001]161号生活饮用水输配水设备及防护材料卫生安全评价规范GB/ 焊接质量要求金属材料的熔化焊第3部分一般质量要求3. 技术要求3.1 外观:水箱外表应整洁、光滑、不和有锋棱、毛刺及明显的碰撞缺陷,焊缝应平整并涂装饰性覆盖层。
材料水箱主体结构及内部加固、支撑件、扶梯必须为SUS304不锈钢材质符合《生活饮用水卫生规范》,其机械性能应符合GB/T3280的规定。
内部采用成品SUS304(40×40×4)成品角钢支撑加固,且结构方便水箱清洗工作。
焊接材料应与水池(箱)同材质,加固处及组板焊接处应符合相关规范要求,水箱外顶部必须满焊以防灰尘及雨水渗入。
焊缝应进行抗氧化处理,焊缝不允许存在裂纹、气孔、缩孔、夹渣、未焊透、焊瘤和烧穿等缺陷不锈。
水箱内的支撑角铁必须焊接牢靠,并且不得影响日常水池清洗消毒工作。
壁厚mm 允许公差mm±±±结构:水箱容积大于50m3时,宜分为容积基本相等的两格,并能独立工作。
进水控制阀(浮球阀)必须具有液压控制及水位差控制功能,水位浮球应设在人孔两侧,以方便更换维修,浮球阀不宜少于两个,且进水标高应一致。
水箱人孔必须加盖、须加装长度3寸以上铜密码锁,密码为666,密封盖上应有凹槽并加设密封圈,人孔应高出水池(箱)外顶。
组合式不锈钢水箱技术标准及安装规范
—组合式不锈钢水箱技术标准及安装规范1. 范围本标准规定了模压式不锈钢水箱的技术要求、试验方法、检验规则、标志、包装、运输以及贮存。
本标准适用于城乡供水生活饮用的集中式给水(包括各单位自备的生活饮用水)和分散式给水。
2. 引用标准下列所有标准所包含的条文,通过在本标准中引用而构成本标准条文,本标准出版时,所示版本均为有效,当所用标准被修订,使用本标准的各方应探讨使用下列标准最新标准版本的可能性。
GB/T3280-1992 不锈钢冷轧钢板《生活饮用水标准》 (GB5749-2006);卫法监发[2001]161号生活饮用水输配水设备及防护材料卫生安全评价规范GB/ 焊接质量要求金属材料的熔化焊第3部分一般质量要求3. 技术要求3.1 外观:水箱外表应整洁、光滑、不和有锋棱、毛刺及明显的碰撞缺陷,焊缝应平整并涂装饰性覆盖层。
材料3.2.1 水箱主体结构及内部加固、支撑件、扶梯必须为SUS304不锈钢材质符合《生活饮用水卫生规范》,其机械性能应符合GB/T3280的规定。
3.2.2 内部采用成品SUS304(40×40×4)成品角钢支撑加固,且结构方便水箱清洗工作。
3.2.3 焊接材料应与水池(箱)同材质,加固处及组板焊接处应符合相关规范要求,水箱外顶部必须满焊以防灰尘及雨水渗入。
焊缝应进行抗氧化处理,焊缝不允许存在裂纹、气孔、缩孔、夹渣、未焊透、焊瘤和烧穿等缺陷不锈。
水箱内的支撑角铁必须焊接牢靠,并且不得影响日常水池清洗消毒工作。
—:壁厚mm 允许公差mm±±±结构:3.3.1 水箱容积大于50m3时,宜分为容积基本相等的两格,并能独立工作。
3.3.2 进水控制阀(浮球阀)必须具有液压控制及水位差控制功能,水位浮球应设在人孔两侧,以方便更换维修,浮球阀不宜少于两个,且进水标高应一致。
3.3.3 水箱人孔必须加盖、须加装长度3寸以上铜密码锁,密码为666,密封盖上应有凹槽并加设密封圈,人孔应高出水池(箱)外顶0.1m。
不锈钢水箱 执行标准
不锈钢水箱执行标准一、材料标准1.水箱主体结构应采用304不锈钢板材制造,板材厚度根据水箱规格和承压能力而定,但最小厚度不应小于0.4mm。
2.水箱内部附件如拉杆、支撑、加强筋等,应采用与主体结构相同的304不锈钢材料制造。
3.水箱密封件应采用耐高温、耐腐蚀的优质橡胶或聚四氟乙烯材料制造。
4.水箱紧固件应采用不锈钢螺栓和螺母,并按照国家标准进行防腐处理。
二、结构设计标准1.水箱结构设计应符合国家相关标准,并满足使用要求,确保结构稳定、安全可靠。
2.水箱结构设计应合理,便于清洁和维护,同时考虑排污和通风,以防止因积水和潮湿引起的腐蚀和污染。
3.水箱结构设计应合理分布支撑和加强筋,确保水箱在使用过程中不会变形或损坏。
4.水箱的进出水管位置应合理设计,方便连接和操作,同时考虑水压和流量的要求。
三、卫生标准1.不锈钢水箱应符合国家卫生标准,确保水质安全卫生。
2.水箱内部应光滑、无死角、无焊渣等突出物,以免积垢和滋生细菌。
3.水箱内部附件应易于拆卸和清洗,方便进行定期维护和清洁。
4.水箱应定期进行清洗消毒,以保持水质的清洁和卫生。
四、焊接工艺标准1.不锈钢水箱焊接应采用氩弧焊或等离子焊接工艺,确保焊接质量和使用寿命。
2.焊接人员应经过专业培训并取得相应资格证书,确保焊接质量符合要求。
3.焊接前应对不锈钢板材进行清理和打磨,去除表面污垢和氧化层,以确保焊接质量。
4.焊接过程中应采用合格的焊接材料和工艺参数,确保焊缝质量和美观度。
5.焊接完成后应对焊缝进行无损检测,确保焊缝无裂纹、气孔等缺陷。
6.对于大中型不锈钢水箱,应进行整体热处理以消除焊接应力,防止水箱变形和开裂。
7.在水箱投入使用前应对所有焊缝进行一次全面检查,确保焊接质量和安全使用。
不锈钢水箱技术标准
泰禾•北京院子不锈钢焊接水箱技术标准一、工程概况本工程位于孙河北路以南,孙河组团三号路以西。
共计30栋楼,包括洋房1#、2#、4#、5#、10#楼,联排别墅6#~9#、11#~18#楼,合院别墅19#~26#楼,楼王别墅27#~29#楼,公租房3#楼,配套公建30#楼及1#地下车库工程。
除3#、27、28、29#楼地下3层外,其余均为地下2层地下室,地上分别为洋房6层,合院、联排及楼王别墅3层,配套公建2层。
本工程建筑面积为.02㎡(其中地上:64776.92㎡,地下:43752.10㎡),基础结构形式为梁板式筏形基础,主体结构形式为钢筋混凝土框架结构。
本工程中不锈钢焊接水箱分布在地下车库给水、中水及人防工程有关设备机房中。
二、标段划分本次设备招标分为一个标段,投标供应商必须对该标段内全部招标内容进行投标,不允许只对该标段的部分内容进行投标。
三、供货日期本次设备招标的供货周期为2014年5月20日分批全部到货。
最终供货日期以甲方与中标单位最终以双方合同约定为准,每拖延工期一天,罚款10000元。
四、设备清单表五、技术要求(一)、总则1、本次招标的材料为泰禾•北京院子项目不锈钢焊接水箱招标,包括水箱及配套部件的采购、安装、调试、验收和售后服务等。
本次招标只设一个标段,投标供应商必须对该标段内全部招标内容进行投标,不允许只对该标段的部分内容进行投标。
2、本技术文件只是对主要材料的一般性原则性规定,并不是详尽的技术要求,投标供应商有责任对设备设计符合技术规格书要求负责。
3、材料及其主要部件的原始产地需明确的标明在投标文件中,并附带原始产地的生产许可证和相关文件。
4、投标供应商应在投标前仔细的阅读技术文件,如发现有疑问、冲突或者技术问题,投标供应商应询问招标方。
5、投标供应商应仔细核对技术文件中每项条款的要求,并对每项条款一一实质性的回复,并填写技术偏差表。
6、投标供应商应对招标文件中涉及的知识产权负责,并保证不伤害招标方的利益。
组合式不锈钢水箱规范厚度
组合式不锈钢水箱规范厚度组合式不锈钢水箱是一种常见的水贮存设备,它具有耐腐蚀、防渗漏、寿命长等优点,广泛应用于工业、农业、城市建设等领域。
而在制造组合式不锈钢水箱时,规范厚度的选择是非常重要的,它关系到水箱的质量、安全性和使用寿命等方面。
首先,不同尺寸组合式不锈钢水箱的规范厚度是不同的。
一般来说,水箱侧板的厚度越大,其承载能力就越强。
例如,在高度小于2m的水箱中,侧板厚度应不小于1.0mm;而在高度大于4m 的水箱中,侧板厚度应不小于2.0mm。
因此,在制造组合式不锈钢水箱时,应根据水箱的尺寸合理选择规范厚度,以确保其承载能力和安全性。
其次,不同材质组合式不锈钢水箱的规范厚度也是不同的。
目前市场上常见的组合式不锈钢水箱材质包括304不锈钢、316不锈钢等。
其中,316不锈钢相较于304不锈钢而言,具有更好的耐腐蚀性和强度,因此其规范厚度可以适当减少。
例如,在高度小于2m的水箱中,316不锈钢的侧板厚度可为0.8mm,而304不锈钢的侧板厚度应不小于1.0mm。
因此,在选择组合式不锈钢水箱材质时,应综合考虑其物理性质和实际使用环境,合理选择规范厚度。
最后,组合式不锈钢水箱的规范厚度还应考虑到其制造工艺和成本等因素。
一般来说,规范厚度越大,制造难度和成本也就越高。
因此,在制造组合式不锈钢水箱时,应在满足使用需求和安全性的前提下,适当控制规范厚度,以实现材料的合理利用和成本的控制。
综上所述,组合式不锈钢水箱规范厚度的选择是非常重要的。
在实际生产中,应根据水箱尺寸、材质和制造工艺等综合因素,合理选择规范厚度,以确保水箱质量的同时,降低制造成本。
同时,在购买组合式不锈钢水箱时,也应注意厂家的生产制造技术和质量控制体系,选择值得信赖的水箱产品。
组合式不锈钢水箱技术标准及安装规范 1
组合式不锈钢水箱技术标准及安装规范 1 组合式不锈钢水箱技术标准及安装规范 1. 范围本标准规定了模压式不锈钢水箱的技术要求、试验方法、检验规则、标志、包装、运输以及贮存。
本标准适用于城乡供水生活饮用的集中式给水包括各单位自备的生活饮用水和分散式给水。
2. 引用标准下列所有标准所包含的条文通过在本标准中引用而构成本标准条文本标准出版时所示版本均为有效当所用标准被修订使用本标准的各方应探讨使用下列标准最新标准版本的可能性。
GB/T3280-1992 不锈钢冷轧钢板《生活饮用水标准》 GB5749-2006 卫法监发2001161号生活饮用水输配水设备及防护材料卫生安全评价规范 GB/T12467.3-1998 焊接质量要求金属材料的熔化焊第3部分一般质量要求3. 技术要求 31 外观水箱外表应整洁、光滑、不和有锋棱、毛刺及明显的碰撞缺陷焊缝应平整并涂装饰性覆盖层。
3.2 材料 3.2.1 水箱主体结构及内部加固、支撑件、扶梯必须为SUS304不锈钢材质符合《生活饮用水卫生规范》其机械性能应符合GB/T3280的规定。
3.2.2 内部采用成品SUS30440×40×4成品角钢支撑加固且结构方便水箱清洗工作。
3.2.3 焊接材料应与水池箱同材质加固处及组板焊接处应符合相关规范要求水箱外顶部必须满焊以防灰尘及雨水渗入。
焊缝应进行抗氧化处理焊缝不允许存在裂纹、气孔、缩孔、夹渣、未焊透、焊瘤和烧穿等缺陷不锈。
水箱内的支撑角铁必须焊接牢靠并且不得影响日常水池清洗消毒工作。
3.2.4 水箱厚度明细如下水箱高度1500mm3000mm 顶板及人孔盖板底板侧板1.5mm2.5mm 上部中部下部 1.5mm 2.0mm 2.5mm3.2.5 不锈钢板材厚度的公差符合如下规定壁厚mm 允许公差mm 1.5 ?0.15 2.0 ?0.20 2.5 ?0.25 2 3.3 结构3.3.1 水箱容积大于50m3时宜分为容积基本相等的两格并能独立工作。
组合式不锈钢水箱技术标准及安装规范
组合式不锈钢水箱技术标准及安装规范1.范围本标准规定了模压式不锈钢水箱的技术要求、试验方法、检验规则、标志、包装、运输以及贮存。
本标准适用于城乡供水生活饮用的集中式给水(包括各单位自备的生活饮用水)和分散式给水。
2.引用标准下列所有标准所包含的条文,通过在本标准中引用而构成本标准条文,本标准出版时,所示版本均为有效,当所用标准被修订,使用本标准的各方应探讨使用下列标准最新标准版本的可能性。
GB/T3280-1992 不锈钢冷轧钢板《生活饮用水标准》(GB5749-2006)卫法监发[2001]161号生活饮用水输配水设备及防护材料卫生安全评价规范GB/T12467.3-1998 焊接质量要求金属材料的熔化焊第3部分一般质量要求3.技术要求3. 1外观:水箱外表应整洁、光滑、不和有锋棱、毛刺及明显的碰撞缺陷,焊缝应平整并涂装饰性覆盖层。
3.2材料3.2.1水箱主体结构及内部加固、支撑件、扶梯必须为SUS304不锈钢材质符合《生活饮用水卫生规范》,其机械性能应符合GB/T3280的规定。
3.2.2内部采用成品SUS304(40X 40X 4)成品角钢支撑加固,且结构方便水箱清洗工作。
3.2.3焊接材料应与水池(箱)同材质,加固处及组板焊接处应符合相关规范要求,水箱外顶部必须满焊以防灰尘及雨水渗入。
焊缝应进行抗氧化处理,焊缝不允许存在裂纹、气孔、缩孔、夹渣、未焊透、焊瘤和烧穿等缺陷不锈。
水箱内的支撑角铁必须焊接牢靠,并且不得影响日常水池清洗消毒工作。
3.2.4水箱厚度明细如下:3.2.5不锈钢板材厚度的公差符合如下规定:壁厚 mm 允许公差 mm1.5士 0.152.0 士 0.202.5± 0.253.3结构:3.3.1水箱容积大于 50m3时,宜分为容积基本相等的两格,并能独立工作。
3.3.2进水控制阀(浮球阀)必须具有液压控制及水位差控制功能,水位浮球应设在人孔两侧,以方便更换维修,浮球阀不宜少于两个,且进水标高应一致。
组合式不锈钢水箱制造标准及板厚规格参数
组合式不锈钢水箱制造标准及板厚规格1、制造标准:国家建筑标准设计图集02S101组合式不锈钢水箱设计的有关参数,是依据现行《建筑给排水设计规范》中的有关规定制定的。
2、水箱采用SUS304SUS316L等不锈钢板,冲压成型。
高质量的冲压工艺,既保证了箱体最大限度的承压需要,又降低了材料厚度,具有强度高、重量轻,并能较好的防止水质的二次污染,环保卫生。
高强度的冲压板块及箱内分布均匀的不锈钢拉筋使箱体承压均匀合理。
3、组合式不锈钢水箱由三种主要标准模块组合而成;由1000X1000、1000X500、500X500的标准块,根据不同的三维结构设计参数,采用不同厚度的模块,在厂内或现场进行焊接组装,现场采用灵弧焊焊接而成,焊丝选用ER308,H0Cr21Ni10不锈钢焊丝,焊缝表面经酸洗钝化处理,确保焊缝经久耐用不腐蚀,底盘采用热浸锌Q235-A碳素钢槽钢。
4、本产品可根据客户要求,设计制作1-100m3之方形组合式水箱。
5、水箱的进水口、出水口、溢流口、排污口及入孔,其尺寸及位置由设计决定。
6、本产品用作热水箱或膨胀水箱时,密封件必须为耐热密封件。
7、保温水箱,根据客户要求,使用不同材质及工艺。
8.安装说明a、水箱基础要求碎基础几何尺寸应按GB02S10侑■关规定制定。
心基础平面高低差<5mmb、不锈钢水箱的安装,施工和验收专业焊工现场瀛弧焊接。
施工现场有标准电源。
水箱四周有〉500mm勺检修空间外观检验无锈蚀,无污染:注满水2-3h,箱体无明显变形,焊缝无渗漏为合格。
c、水箱的使用、维修和保养配管时,切勿向配管进出水口施加过大的负荷。
不要将阀门及大口径管道的重量直接施加到水箱水口,必要时设置管道支撑:对焊接管的膨胀、收缩、振动必须装伸缩柔性接头。
冲压不锈钢板焊接水箱采用不锈钢钢板冲压出加强筋,并用不锈钢焊接条整体焊接而成,结构简单,强度好,可制造较大容量的水箱。
因箱体采用不锈钢板整体焊接,彻底遮断了太阳光的照射,所以不会滋生藻类。
组合式不锈钢水箱技术标准及安装规范
组合式不锈钢水箱技术标准及安装规范1. 范围本标准规定了模压式不锈钢水箱的技术要求、试验方法、检验规则、标志、包装、运输以及贮存。
本标准适用于城乡供水生活饮用的集中式给水(包括各单位自备的生活饮用水)和分散式给水。
2. 引用标准下列所有标准所包含的条文,通过在本标准中引用而构成本标准条文,本标准出版时,所示版本均为有效,当所用标准被修订,使用本标准的各方应探讨使用下列标准最新标准版本的可能性。
GB/T3280-1992 不锈钢冷轧钢板《生活饮用水标准》(GB5749-2006)卫法监发[2001]161号生活饮用水输配水设备及防护材料卫生安全评价规范GB/T12467.3-1998 焊接质量要求金属材料的熔化焊第3部分一般质量要求3. 技术要求3.1 外观:水箱外表应整洁、光滑、不和有锋棱、毛刺及明显的碰撞缺陷,焊缝应平整并涂装饰性覆盖层。
3.2 材料3.2.1 水箱主体结构及内部加固、支撑件、扶梯必须为SUS304不锈钢材质符合《生活饮用水卫生规范》,其机械性能应符合GB/T3280的规定。
3.2.2 内部采用成品SUS304(40×40×4)成品角钢支撑加固,且结构方便水箱清洗工作。
3.2.3 焊接材料应与水池(箱)同材质,加固处及组板焊接处应符合相关规范要求,水箱外顶部必须满焊以防灰尘及雨水渗入。
焊缝应进行抗氧化处理,焊缝不允许存在裂纹、气孔、缩孔、夹渣、未焊透、焊瘤和烧穿等缺陷不锈。
水箱内的支撑角铁必须焊接牢靠,并且不得影响日常水池清洗消毒工作。
壁厚mm 允许公差mm1.5 ±0.152.0 ±0.202.5 ±0.253.3结构:3.3.1 水箱容积大于50m3时,宜分为容积基本相等的两格,并能独立工作。
3.3.2 进水控制阀(浮球阀)必须具有液压控制及水位差控制功能,水位浮球应设在人孔两侧,以方便更换维修,浮球阀不宜少于两个,且进水标高应一致。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
组合式不锈钢水箱制造标准及板厚规格
参数
1、制造标准:国家建筑标准设计图集02S101
组合式不锈钢水箱设计的有关参数,是依据现行《建筑给排水设计规范》中的有关规定制定的。
2、水箱采用SUS304、SUS316L等不锈钢板,冲压成型。
高质量的冲压工艺,既保证了箱体最大限度的承压需要,又降低了材料厚度,具有强度高、重量轻,并能较好的防止水质的二次污染,环保卫生。
高强度的冲压板块及箱内分布均匀的不锈钢拉筋使箱体承压均匀合理。
3、组合式不锈钢水箱由三种主要标准模块组合而成;由1000×1000、1000×500、500×500的标准块,根据不同的三维结构设计参数,采用不同厚度的模块,在厂内或现场进行焊接组装,现场采用氩弧焊焊接而成,焊丝选用ER308,H0Cr21Ni10不锈钢焊丝,焊缝表面经酸洗钝化处理,确保焊缝经久耐用不腐蚀,底盘采用热浸锌
Q235-A碳素钢槽钢。
4、本产品可根据客户要求,设计制作1-100m3之方形组合式水箱。
5、水箱的进水口、出水口、溢流口、排污口及入孔,其尺寸及位置由设计决定。
6、本产品用作热水箱或膨胀水箱时,密封件必须为耐热密封件。
7、保温水箱,根据客户要求,使用不同材质及工艺。
8.安装说明
a、水箱基础要求
砼基础几何尺寸应按GB02S101有关规定制定。
砼基础平面高低差<5mm
b、不锈钢水箱的安装,施工和验收
专业焊工现场氩弧焊接。
施工现场有标准电源。
水箱四周有≥500mm的检修空间。
外观检验无锈蚀,无污染:注满水2-3h,箱体无明显变形,焊缝无渗漏为合格。
c、水箱的使用、维修和保养
配管时,切勿向配管进出水口施加过大的负荷。
不要将阀门及大口径管道的重量直接施加到水箱水口,必要时设置管道支撑:对焊接管的膨胀、收缩、振动必须装伸缩柔性接头。
冲压不锈钢板焊接水箱采用不锈钢钢板冲压出加强筋,并用不锈钢焊接条整体焊接而成,结构简单,强度好,可制造较大容量的水箱。
因箱体采用不锈钢板整体焊接,彻底遮断了太阳光的照射,所以不会滋生藻类。
使水质始终保持清洁
组合式不锈钢水箱板厚及规格表:。
