交流接触器原理教案及反思

交流接触器原理教案及反思教案标题：交流接触器原理教案及反思教学目标：1. 了解交流接触器的原理和工作方式。

2. 能够解释交流接触器在电路中的作用。

3. 掌握交流接触器的使用方法和注意事项。

教学资源：1. PowerPoint演示文稿。

2. 交流接触器实物模型或图片。

3. 电路图示例。

4. 学生实验材料和工具。

教学步骤：引入：1. 使用PowerPoint演示文稿介绍交流接触器的定义和用途。

2. 向学生展示交流接触器的实物模型或图片，引发学生的兴趣和好奇心。

探究：3. 分组讨论：请学生就他们对交流接触器的理解进行小组讨论。

4. 学生观察和分析交流接触器的结构和工作原理。

5. 引导学生通过观察电路图示例，理解交流接触器在电路中的作用。

实践：6. 学生进行实验：提供学生实验材料和工具，让他们亲自操作交流接触器并观察其工作过程。

7. 学生记录实验结果，并进行讨论和分析。

总结：8. 回顾交流接触器的原理和工作方式。

9. 强调交流接触器在电路中的重要性和应用领域。

10. 解答学生提出的问题，并澄清可能存在的误解。

反思：11. 教师和学生共同进行教学反思，讨论教学过程中的优点和改进之处。

12. 学生完成反思作业，总结自己在学习交流接触器原理方面的收获和困惑。

教学扩展：1. 鼓励学生进一步研究交流接触器的应用领域，并进行相关项目或实验。

2. 提供更多的案例和实际应用，帮助学生更深入地理解交流接触器原理。

教案反思：本次教案设计注重学生的主动参与和实践操作，通过小组讨论和实验，激发学生的学习兴趣和动手能力。

同时，通过引入和总结，帮助学生建立对交流接触器原理的整体认识。

在教学过程中，教师需要灵活运用不同的教学资源和方法，确保学生能够深入理解和掌握交流接触器的相关知识。

此外，教师还应关注学生的学习反思，及时解答他们的问题，帮助他们克服困惑。

最后，在教学扩展中，可以鼓励学生进一步深入研究和应用交流接触器原理，提高他们的学习兴趣和能力。

交流接触器的工作原理和检测方法图文教程

交流接触器的工作原理和检测方法图文教程接触器是一种电磁式的自动开关，是一种依靠电磁力的作用是触点闭合或分离的自动电器，用于接通或断开电动机或其他用电设备电路，适用于远距离接通或断开交直流主电路或大容量控制电路。

接触器分为交流接触器（电压AC）和直流接触器（电压DC），它应用于电力、配电与用电场合。

接触器广义上是指工业电中利用线圈流过电流产生磁场，使触头闭合，以达到控制负载的电器。

交流接触器主要由四部分组成：(1)电磁系统,包括吸引线圈、动铁芯和静铁芯；(2)触头系统,包括三组主触头和一至两组常开、常闭辅助触头,它和动铁芯是连在一起互相联动的，主接点一般是常开接点，而辅助接点常有一对常开接点或常闭接点；(3)灭弧装置,一般容量较大的交流接触器都设有灭弧装置,以便迅速切断电弧,免于烧坏主触头；(4)绝缘外壳及附件,各种弹簧、传动机构、短路环、接线柱等。

接触器的工作原理是：当接触器线圈通电后，线圈电流会产生磁场，产生的磁场使静铁芯产生电磁吸力吸引动铁芯，并带动交流接触器点动作，常闭触点断开，常开触点闭合，两者是联动的。

当线圈断电时，电磁吸力消失，衔铁在释放弹簧的作用下释放，使触点复原，常开触点断开，常闭触点闭合。

符号NO表示常开，常开触点通常情况下是断开状态，即线圈未得电的情况下断开的。

NC表示常闭，常闭触点通常情况下是关合状态，即线圈未得电的情况下闭合的。

在A1和A2接线端子之间有线圈的标识，其代表含义如下：M5线圈是交流220v50hz,M7线圈是交流220v50/60hz；Q5线圈是交流380v50hz,Q7线圈是交流380v50/60hz。

交流接触器一般会配合辅助触头使用。

接触器的选型1.主触点的额定电压主触点的额定电压大于负载的额定电压。

2.主触点的额定电流主触点的额定电流大于负载的额定电流。

3.线圈的额定电压线圈的额定电压根据控制回路的电压来选择。

线圈的判断方法1.将指针式万用表拨至“R×100”档，调零或将数字万用表拨至2k档。

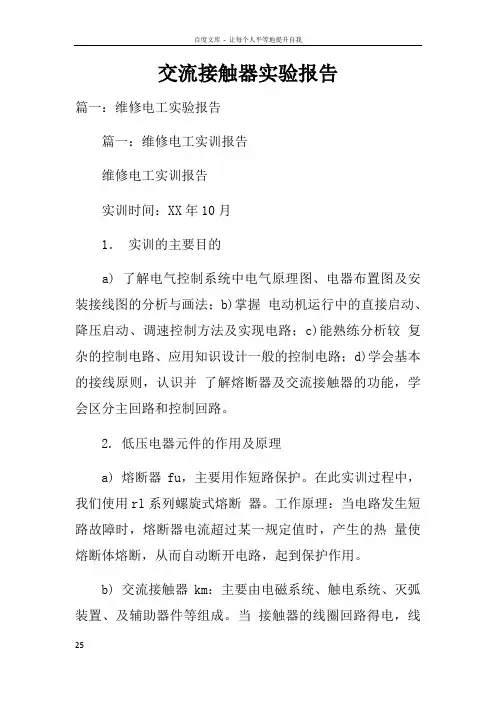

交流接触器实验报告

交流接触器实验报告篇一：维修电工实验报告篇一：维修电工实训报告维修电工实训报告实训时间：XX年10月1．实训的主要目的a) 了解电气控制系统中电气原理图、电器布置图及安装接线图的分析与画法；b)掌握电动机运行中的直接启动、降压启动、调速控制方法及实现电路；c)能熟练分析较复杂的控制电路、应用知识设计一般的控制电路；d)学会基本的接线原则，认识并了解熔断器及交流接触器的功能，学会区分主回路和控制回路。

2. 低压电器元件的作用及原理a) 熔断器fu，主要用作短路保护。

在此实训过程中，我们使用rl系列螺旋式熔断器。

工作原理：当电路发生短路故障时，熔断器电流超过某一规定值时，产生的热量使熔断体熔断，从而自动断开电路，起到保护作用。

b) 交流接触器km：主要由电磁系统、触电系统、灭弧装置、及辅助器件等组成。

当接触器的线圈回路得电，线圈中流过电流产生磁场使铁心产生足够大吸引力、通过传动机构带动三对主触点和两对动合触点闭合，两对动断触点断开，当线圈失电时磁场消失，接触器复位。

c) 按钮开关sb：由按钮、复位弹簧、桥式动触点、动合静触点、动断静触点支柱连杆及外壳等部分组成。

d) 时间继电器kt，是一种利用电磁原理和机械的动作实现触点延时接通和断开的自动控制电器。

实训中我们使用的是通电延时时间继电器。

当线圈得电时，常闭触点直接接通。

当设定的延时时间到后，常闭触点断开，常开触点闭合。

e) wdj24电机星型接法：略wdj26电机三角型接法：略3. 实训中的工具、仪表、材料和电气元件a. 工具：螺钉旋具、尖嘴钳、斜口钳、剥线钳等等b. 仪表：主要为万用表c. 器材：控制板一块、行线槽、塑铜线、编码管、螺钉、平垫圈型号和数量按需而定d. 元件：三相异步电机、组合开关、熔断器、交流接触器、按钮、端子排4. 实训的具体项目和内容a. 项目一：三相异步电机的接触器自锁控制电路：略实验原理如下：1. 合上空气开关qf引入三项电源2. 按下开关sb1时，交流接触器km线圈回路得电并自锁，km常开触点闭合，电机得电启动。

电气控制技术实验报告

电气控制技术实验报告
《电气控制技术实验报告》
引言
电气控制技术是现代工业中不可或缺的一部分，它在生产过程中起着至关重要的作用。

本实验旨在通过实际操作，加深对电气控制技术的理解，提高学生的实际操作能力和技术水平。

实验目的
通过本次实验，学生将掌握以下内容：
1. 了解电气控制系统的基本原理；
2. 掌握PLC编程和控制技术；
3. 学习电机控制技术；
4. 熟悉传感器的应用和调试。

实验内容
1. PLC编程实验：学生将学习PLC编程的基本原理和方法，通过实际操作掌握PLC编程技术；
2. 电机控制实验：学生将学习电机的控制原理和方法，通过实际操作掌握电机控制技术；
3. 传感器应用实验：学生将学习传感器的基本原理和应用，通过实际操作掌握传感器的调试和应用技术。

实验结果
通过本次实验，学生对电气控制技术有了更深入的了解，掌握了PLC编程、电机控制和传感器应用等技术，提高了实际操作能力和技术水平。

结论
电气控制技术实验是培养学生实际操作能力和技术水平的重要途径，通过实验操作，学生能够更深入地了解电气控制技术的原理和应用，为将来的工作和研究打下坚实的基础。

希望学生能够在今后的学习和工作中，不断提高自己的实际操作能力和技术水平，为电气控制技术的发展做出更大的贡献。

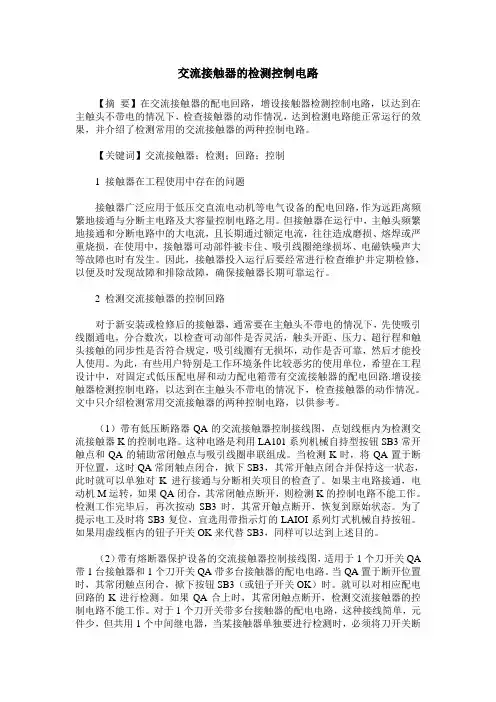

交流接触器的检测控制电路

交流接触器的检测控制电路【摘要】在交流接触器的配电回路，增设接触器检测控制电路，以达到在主触头不带电的情况下，检查接触器的动作情况，达到检测电路能正常运行的效果，并介绍了检测常用的交流接触器的两种控制电路。

【关键词】交流接触器；检测；回路；控制1 接触器在工程使用中存在的问题接触器广泛应用于低压交直流电动机等电气设备的配电回路，作为远距离频繁地接通与分断主电路及大容量控制电路之用。

但接触器在运行中，主触头频繁地接通和分断电路中的大电流，且长期通过额定电流，往往造成磨损、熔焊或严重烧损，在使用中，接触器可动部件被卡住、吸引线圈绝缘损坏、电磁铁噪声大等故障也时有发生。

因此，接触器投入运行后要经常进行检查维护并定期检修，以便及时发现故障和排除故障，确保接触器长期可靠运行。

2 检测交流接触器的控制回路对于新安装或检修后的接触器，通常要在主触头不带电的情况下，先使吸引线圈通电，分合数次，以检查可动部件是否灵活，触头开距、压力、超行程和触头接触的同步性是否符合规定，吸引线圈有无损坏，动作是否可靠，然后才能投人使用。

为此，有些用户特别是工作环境条件比较恶劣的使用单位，希望在工程设计中，对固定式低压配电屏和动力配电箱带有交流接触器的配电回路.增设接触器检测控制电路，以达到在主触头不带电的情况下，检查接触器的动作情况。

文中只介绍检测常用交流接触器的两种控制电路，以供参考。

（1）带有低压断路器QA的交流接触器控制接线图，点划线框内为检测交流接触器K的控制电路。

这种电路是利用LA101系列机械自持型按钮SB3常开触点和QA的辅助常闭触点与吸引线圈串联组成。

当检测K时，将QA置于断开位置，这时QA常闭触点闭合，掀下SB3，其常开触点闭合并保持这一状态，此时就可以单独对K进行接通与分断相关项目的检查了。

如果主电路接通，电动机M运转，如果QA闭合，其常闭触点断开，则检测K的控制电路不能工作。

检测工作完毕后，再次按动SB3时，其常开触点断开，恢复到原始状态。

交流接触器工作原理及主要试验分析

交流接触器工作原理及主要试验分析摘要：交流接触器是一种用于远距离，频繁地接通与分断交流和大容量控制电路的自动电器，在接通断开设备电源时避免人身伤害。

交流接触器的选用对动力设备和电力线路正常运行非常重要。

本文主要介绍了交流接触器工作原理及主要试验分析，供生产企业提供参考。

关键词：交流接触器工作原理试验分析第一章、交流接触器工作原理交流接触器控制的特点：小电流控制大电流。

结构上主要是由触头系统、电磁机构、灭弧装置及线圈等部分组成。

工作原理（动作过程）：“控制绕圈通电→衔铁的吸合→触头闭合→主电路接通电源”。

第一、电磁系统。

首先电磁系统是交流接触器的心脏，是关键的组成部分，而电磁铁的特性即电磁特性在交流接触器的工作中起着至关重要的作用。

交流接触器的动作力来源于交流电磁铁，电磁铁由两个“E”字形的硅钢片叠成，其中一个固定，称之为“静铁芯”，在上面套上线圈，另一半是动铁芯，构造和静铁芯相似，用以带动主触点和辅助触点的开断。

而交流接触器的动作力主要是由于电磁特性产生的。

电磁特性即电磁铁的吸力特性和反力特性。

交流接触器的吸力来自电磁系统，反力是企图使衔铁打开的力，它是由复位弹簧及触点簧片产生的。

从接触器的工作原理可见，衔铁的吸合并保持触头可靠接触的关键决定于电磁吸力与弹簧的反力的合力。

从静态考虑，在衔铁吸合过程中，只有当电磁吸力大于弹簧反力时才能保证吸动力动铁芯；在吸合之后，只要能保证吸力吸住衔铁，就能使触头可靠接触（在不考虑电压波动带来的吸力不稳而引起的触头颤动的情况下）从电磁系统的力的特性来讲，由于弹簧的反力和衔铁工作气隙之间的特性与电磁吸力和气隙之间的物性变化的规律不同，这使得在交流接触器吸合后，降低绕圈端电压，仍使衔铁可靠吸合成为可能。

从电磁铁的特性可以看出要使交流接触器可靠吸合必须使吸力特性曲线在反力特性曲线之上，可以允许局部的反力高于电磁吸力，但必须做到使衔铁打开位置的吸力高于反力。

在电磁系统中必须加上短路环，铁芯在交变的磁场作用下会产生强烈的振动，发出较大的噪声，短路环主要是为了防止振动，消除噪声，使磁力稳定。

交流接触器双回路电寿命试验测控技术研究

电器与能效管理技术(2021No.4)-检测与试验-交流接触器双回路电寿命试验测控技术研究傅炳1,谢振华1,黄惠根1,杜量"％(1.浙江省机电产品质量检测所有限公司，浙江杭州310051；2.浙江省机电设计研究院有限公司，浙江杭州310051)摘要：针对交流接触器电寿命试验种类繁多、耗时长，获取全寿命试验数据开展寿测和可靠性期长等问题,研了流接触器双电寿验系统。

了规格、不同使用类别的接触展电寿验的系统主回和试验，软件特征参数提取、效别和•故%了互源驱动电路，优化件布线有效防止电源，采用动态别法提取特征参数，提高靠性和参数检测精度。

用该系统进行实测对比，可以效提高特征参数测量精度，产验周期。

关键词：交流接触器；电寿命试验；特征参数提取；动态阈值中图分类号：TM572.2文献标志码：A文章编号：2095-8188(2021)04-0052-07 DOI：10.16628/ki.2095-8188.2021.04.010傅炳(1988―)，男，工程师,主要从事电器检测研究。

Research on Electrical Life Test MetUod witUDolbtelCtrhltcforAC ConcahcorFU Bing1，XIE Zheehua1，HUANG Huigen，DU Liang1，2(1.Zhejiang Testing&Inspection Institute for Mechanical and Electrical ProductsQulity Co.，Ltd.，Hangzhou310051，China； 2.Zhejiang Institute of Mechanical&ElecWicat Engineering Design Co.，Ltd.，Hangzhou310051，China)Abstract:Aiming at the problems of vacous kinds of AC contactor electwcal gi test，long gfe test time,Wng gi prediction and reliabilito analysis cycle obtained from the whole gi Wst date，a doubt-circuit electrical life Wst system toeACcon acoewasdeeeeoped.Twoktndsotdtteeen7spectttcatons，dtteeen7spesotACcon acoeeeecetcette estng on the system main ciouit and the test sequence control is designed，and the control software is designed to complete automatic characteristic parameterr extraction，sample failure caterion and equigment failure protection.At the same time，the interlock active drive circuit is designed，the hardware wiong is optimized to efiectively prevent the power shot circuit，and the performance characteristic parameterr of the contactor are extracted by the dynamic threshold discrimination method，so as to improve the equipment reliabilito and test parameter detection accuracy.The system can effectively improve the measurement precision of characteristic parameterr and shoten the product test period.Key words:AC contactor；electrical life test；characteristic parameter extraction；dynamic tUresUoli0引言流接触器作为频通和断流主电路及大容量电路的电器，广泛地应用于电力和自动控制系统中。

电气测量技术实验报告范文（精选6篇）

电气测量技术实验报告电气测量技术实验报告范文（精选6篇）在现在社会，报告不再是罕见的东西，其在写作上有一定的技巧。

那么什么样的报告才是有效的呢？以下是小编为大家收集的电气测量技术实验报告范文（精选6篇），欢迎阅读，希望大家能够喜欢。

电气测量技术实验报告1实训目的这次实训的目的主要是为了让我们掌握由电气原理图变换成安装接线图的知识。

学习PLC的实践接线和程序的编写。

同时学会分析、排除线路故障的方法，通过亲自动手增强实际连接控制电路的能力和操作能力。

理论和实践相结合让我们对学过的知识有更深的了解，在实践中了解理论知识的重要性并且找到自己的不足，让以后的学习目标更加的明确。

实训内容实训一：三相鼠笼式异步电动机星三角降压起动控制一、实验目的1、通过对三相鼠笼式异步电动机正反转控制线路的安装接线，掌握由电气原理图接成实际操作电路的方法。

2、加深对电气控制系统各种保护、自锁、互锁等环节的理解。

3、学会分析、排除继电——接触控制线路故障的方法。

二、原理说明按时间原则控制电路的特点是各个动作之间有一定的时间间隔，使用的元件主要是时间继电器。

按时间原则控制鼠笼式电动机Y－△降压自动换接起动的控制线路。

当接触器KM1、KM2主触头闭合，KM3主触头断开时，电动机三相定子绕组作Y连接；而当接触器KM1和KM3主触头闭合，KM2主触头断开时，电动机三相定子绕组作△连接。

因此，所设计的控制线路若能先使KM1和KM2得电闭合，后经一定时间的延时，使KM2失电断开，而后使KM3得电闭合，则电动机就能实现降压起动后自动转换到正常工作运转。

这个实验让我了解时间继电器的结构、使用方法、延时时间的调整及在控制系统中的应用。

让我对电路接线有了更深的了解。

实训二：三相鼠笼式异步电动机的反接制动控制一、实验目的1、进一步提高按图接线的能力2、了解时间继电器的结构、使用方法、延时时间的调整及在控制系统中的应用。

3、熟悉异步电动机Y－△降压起动控制的运行情况和操作方法。

电气工程中的交流接触器应用分析

电气工程中的交流接触器应用分析发布时间：2022-04-19T10:21:17.212Z 来源：《中国电力企业管理》2022年1月作者：计新华李巍李辉肖海强[导读] 随着我国社会经济的迅速发展，人们对于电能的实际需求以及依赖显著升高。

因此，想要承担电能的实际传输以及分配情况，就需要充分保护用电设备，控制保护低电压器。

全球都重视低压电器的实际发展，每年都划分大量的资金对其进行研发。

由于低压电器在实际运行的过程中，需要进行多种能量转换，这些能量转换的规律主要为非线性转换，且诸多现象多为瞬态过程，其属于复杂的环节。

浙江天正智能电器有限公司计新华李巍李辉肖海强浙江嘉兴 314000摘要：随着我国社会经济的迅速发展，人们对于电能的实际需求以及依赖显著升高。

因此，想要承担电能的实际传输以及分配情况，就需要充分保护用电设备，控制保护低电压器。

全球都重视低压电器的实际发展，每年都划分大量的资金对其进行研发。

由于低压电器在实际运行的过程中，需要进行多种能量转换，这些能量转换的规律主要为非线性转换，且诸多现象多为瞬态过程，其属于复杂的环节。

随着社会信息科学进步，大量的技术、材料以及工艺迅速发生，为低压电器发展奠定良好的基础。

关键词：交流接触器；电气；应用交流接触器主要是接通和分断交流输入电路，频繁可靠地起动直流和远距离控制交流电动机,其中电寿命也是决定其安全性能等级的一个重要指标参数。

但在现行业基础上由于其成本高竞争日益加剧,逐渐地演变发展为一种经济型机械接触器。

虽是能勉强满足一般轻载要求,但它在大重载运行情况条件下却易出现造成触头熔点焊等电寿命过早失效问题。

1.交流接触器的特点想要保证交流接触器可以适应电网容量的需求，并提升对应的要求。

而交流器内的理论需要经过多种计算、推理，将大量的数据进行转换，其开发时间较长，且投入的资金较大。

此种情况下，需要设计出性能优良、价格合理的低压电器产品，以此保证电网容量的增加以及控制要求，保证低压配电与控制系统逐渐复杂化。

交流接触器电气性能试验控制装置的研制

温升控制原理是：当被测试品在快速循环操作时，若温
升超过设定的上限值，系统自动延长分、闸动作时则合间或直接降为最低要求的循环操作时间；若延长分、合
闸动作时间后，仍然超过设定的温升上限，则发出报
警。
的开合情况（机械寿命试验）固有分、，合闸时间，电源
电压检测以及循环分、闸动作时间的自动调整等功合能最多可同时检测８台交流接触器。本装置的整体
电压检测电路是由ＡＤ转换电路、／锁相同步采样
控制电路、滤波电路及电压采样器等电路构成。由于
检测环境干扰较大，本装置设置了带通、通滤波电低路，采用了锁相同步采样控制电路来跟踪电源频率并的变化，以消除同步采样误差。本电路可实时检测一路电源电压，当电网电压波动使电源电压不合乎试验条件时，出报警；发另外，电路还可实现交流接触该器的动作性能试验及温升试验的测试和控制。１２键盘、．显示电路键盘、示电路是通过一片８７显２９控制的。键
ＬＤ，于显示分合闸循环动作次数、Ｅ用温度、电源电
压及报警信号等；中，其分合闸循环动作次数计数
图１控制装置的硬件电路结构框图
值采用７位ＬＤ显示，示值可达１０万次以上。Ｅ显０为了防止突然的电源故障，预置的各项参数及计数值实时存人ＰＯ中。ＲＭ１３主触头状态检测电路．主触头状态检测电路在机械寿命试验过程中实时

交流接触器电气操作试验及其电寿命分析

1.2 交流接触器工作原理交流接触器在电磁线圈刚接通电压时，产生的电磁吸力小于动铁芯所受的反力，在这阶段中动铁芯保持静止状态，随着电磁线圈电流的增大，电磁吸力逐渐增大，当吸力大于反力时，动铁芯开始运动，电磁线圈电流不仅受电源电压的影响，同时还受线圈电感变化及铁芯的运动速度的影响，直至动静铁芯闭合后，动铁芯速度为0，完成接通过程；线圈断电后，线圈产生的电磁吸力消失，由于反力弹簧和接触系统所提供的触头反力，使得动铁芯以及联动的动触头开始返回，动静铁芯以及动静触头分离，返回原始位置，完成分段过程。交流接触器没有过电流保护功能，常采用过电流保护功能的电器作为后备保护，如熔断器，空气断路器，热继电器等[1]。
12交流接触器工作原理交流接触器在电磁线圈刚接通电压时产生的电磁吸力小于动铁芯所受的反力在这阶段中动铁芯保持静止状态随着电磁线圈电流的增大电磁吸力逐渐增大当吸力大于反力时动铁芯开始运动电磁线圈电流不仅受电源电压的影响同时还受线圈电感变化及铁芯的运动速度的影响直至动静铁芯闭合后动铁芯速度为0完成接通过程
TECHNOLOGY AND INFORMATION
工业与信息化
交流接触器电气操作试验及其电寿命分析
胡朝灵姚文国杨英华贵州振华群英电器有限公司（国营第八九一厂）贵州贵阳 550018
摘要近年来，随着经济的飞速发展，人们的生产、生活对电能的需求和依赖不断增大，使得电气系统和控制系统日益复杂化。交流接触器是电力行业广泛使用的一种低压控制电器，主要用于频繁地接通与断开用电设备，其可靠动作与否直接影响用电设备的安全。影响交流接触器寿命的因素比较多，对于设计和制造工艺成熟的交流接触器产品来说，其主要失效形式是由负载电流导致的触头系统失效。交流接触器触头系统失效主要包括触头电磨损失效和触头熔焊失效，触头电磨损失效主要是电弧侵蚀引起的，而触头熔焊失效主要是接通或分断时触头受热熔化引起的，有很多文献对电弧侵蚀机理和触头熔焊机理进行了深入研究，为提高触头系统可靠性奠定了理论基础。随着操作次数的增加，交流接触器由电气应力和机械应力引起的损耗不断累积，其寿命不断降低，最终必然导致失效。若在寿命终止前做出判断和更换，可以提高用电控制系统的可靠性，保障用电设备的安全。关键词交流接触器；电气；操作

基于可靠性理论的交流接触器可靠性试验研究

基于可靠性理论的交流接触器可靠性试验研究一、前言开关电器，尤其是低压电器，是电气自动化设备不可缺少的元件，其可靠性至关重要。

产品的可靠性是指产品在规定的条件下及规定的时间内完成规定功能的能力。

可靠性是产品的重要质量特征，它不同于产品的功能指标及其它质量指标。

它随时间的推移而变化，表示了产品的耐久性、无故障性和有效性等特征。

随着低压电器产品容量的增大，使用的范围也变得更为广泛，从而导致产品、部件及组成的设备或系统发生故障的机会增加，造成的经济损失也在加剧。

因此，提高开关电器的可靠性水平，是电器行业一个紧迫而又严峻的任务。

在许多使用场合，用户已不满足于“产品质量可靠”这种模糊的说法，而要求对产品可靠性有明确的定量指标。

因此科学的建立在可靠性理论基础上的可靠性试验的方法便显得尤为重要。

作为一个范例，本文的方法同样可用于其它电气组件以及电气系统的可靠性分析。

二、可靠性试验方法及失效判据3TB40交流接触器辅助触头的可靠性试验是在多功能继电器、接触器可靠性微机试验系统上进行的。

随机抽取某厂生产的16台具有2常开和2常闭辅助触头的3TB40产品，在线监测触头压降、线圈电流和动作时间。

（一）试验方法触头压降监测是通过D/A转换器给出触头压降的门限值，将此值和实际的触头压降值比较，当实际的触头压降值低于门限值时，判定为触头接触良好，试品的触头此次监测合格。

否则，判定为触头接触不良，试品的触头此次监测不合格。

线圈电流监测首先通过电阻将电流信号转换为电压信号，然后与D/A转换器给出触头压降的门限值比较，得出线圈电流的监测结果。

试品的吸合时间和复位时间监测是通过8253定时器定时，给出试品吸合时间和复位时间的标准门限值，当标准时间门限值到时，定时器计数脉冲归零，并发出信号，计算机接到信号后发出命令，监测触头压降。

若触头压降合格，判为试品吸合时间或复位时间合格，否则，判为试品吸合时间或复位时间长。

（二）试验条件每个辅助触头回路施加24V直流电压，串接240Ω电阻，即辅助触头回路的电流大约100mA。

电气工程中的交流接触器应用分析

电气工程中的交流接触器应用分析摘要：在自动化领域，交流接触器应属于控制设备，接触器可用于断开或连接直流电路，与传统电器相比，交流接触器有利于远程控制，电器容量相对较大。

在继电器和接触器结合的前提下，可以实现联锁控制、定时操作、欠压保护和失压保护。

从目前的情况来看，很多自动控制电路都使用交流接触器，所以它的应用范围相对较大，从基本类型来看，交流接触器应包括直流和交流两种类型。

在具体应用中，需要定期对交流接触器进行维护，以确保交流接触器达到技术指标。

关键词：交流接触器；应用；维护一、交流接触器的基本性能在电力系统中，交流接触器使用非常频繁，因此它属于常见的电气元件。

从基本原理来看，通常使用交流接触器来调节电机，即借助弹簧力和电磁吸力来控制触点的打开和关闭，同时，交流接触器也是一种重要的执行机构，用于频繁的远程控制或联锁保护。

接触器通常用于在自动控制的前提下启动、反转或停止电机，相比之下，交流接触器性能更完善，价格更低，便于定期维护。

目前，交流接触器广泛应用于交通运输、工矿等相关行业；在通电过程中，交流接触器也是不可缺少的核心部件。

对于流经电路的负载电流，接触器可以频繁操作，然而，接触器只能在组合热继电器或熔断器的基础上快速断开短路电流，此外，交流接触器还可用于调节电加热装置、焊接机或照明设备的负载。

1.交流接触器的特点确保交流接触器能够满足电网容量的需求，需提高相应的要求。

AC中的理论需要各种计算和推理来转换大量数据，其开发时间长，投资大，在这种情况下，有必要设计性能优良、价格合理的低压电器产品，以保证电网容量和控制要求的提高，保证低压配电和控制系统的逐步复杂化。

随着科学技术的飞速发展，新技术、新材料、新工艺不断发展，为低电压创造了良好的发展基础。

接触器是一种用于远距离操作的自动控制电器，适用于交直流主电路和大容量控制电路的频繁连接和断开，接触器额定容量大，转换能力强，这一特性要求触点具有很强的开启距离和超范围控制，起动速度快，接触电阻小。

交流接触器的结构及工作原理及测量方法

交流接触器的结构及工作原理及测量方法一、交流接触器的结构1.电磁系统：由电磁线圈和铁芯组成。

电磁线圈接通控制电源后，会产生磁场，通过铁芯的导磁作用，将吸合力传递给触点系统，使触点闭合或断开。

2.触点系统：由主触点和辅助触点组成。

主触点在闭合状态下，承担着负载电流，起到开关电路的作用。

辅助触点一般用于信号控制、状态检测等功能。

3.辅助系统：包括电气继电器、热继电器、过载继电器等辅助元件。

这些元件能够根据控制电路的要求，实现接触器的自动保护、控制和故障检测等功能。

二、交流接触器的工作原理1.吸合过程：当控制电源加在电磁线圈上时，电流通过电磁线圈，产生磁场。

磁场将铁芯磁化后，形成一个吸合力。

这个吸合力会将触点系统中的触点闭合。

2.断开过程：当控制电源断开时，电流停止通过电磁线圈，磁场也随之消失。

这时铁芯不再具有磁性，失去吸合力。

触点系统中的触点因为外力作用，被弹簧弹起，实现断开状态。

三、交流接触器的测量方法为确保交流接触器的正常工作和性能可靠，一些关键参数需要进行测量和检查。

以下是常用的交流接触器测量方法。

1.触点电阻测量：利用万用表的电阻档位，将正负极分别接触在接触器的触点上，测量触点的电阻值。

通常，正常工作的接触器的触点电阻应该较低，接近于零。

2.吸合电流测试：用万用表的电流档位，将正负极分别接触在电磁线圈的两端，通过控制电源加电后，测量线圈的吸合电流。

吸合电流大小反映了电磁线圈是否正常。

3.断开电压测试：用万用表的电压档位，将正负极分别接触在触点的两端，利用启动或分闸按钮，使接触器断开，测量触点断开时的电压。

正常情况下，断开电压应接近于零。

4.静态触电测试：利用静态触电测试仪等设备，模拟实际负载，并进行触电性能测试。

该测试方法能够直接观察到接触器在负载状态下的状态和性能。

除了以上的测试方法外，还有一些其他的测量方法，如：接触器耐压测试、触点时间特性测试等，用于全面检验和评估交流接触器的工作状态和质量。

交流接触器的智能化设计与测试技术研究进展

化设计与测试技术的研究成果。
关键词交流接触器；态测试；计算机辅助设计；化设计动优中图分类号：ＴＭ７．５２２文献标识码：Ａ
ＲｅｅａｃｏｇｅｓｏｎｅｔａＩｅｓｇｎｓｉｇｓｒｈＰｒｒｓｆＩｔＩＩｕｄＤｅｉｎａｄＴｅｔｎｅｃｉｚＴｈｏｌｇｆＡＣｎａｔｅｃｎｏｙｏＣｏｔｃｏｒ
础中的“ 电接触、电弧、电磁、效应与电动力效应 ” 热
流接触器的设计与测试技术，绍其最新智能化研介
收稿日期：０８０－５２０ —８０
等除了要依靠必要的理论推导和分析运算外，还必须依赖成熟可靠的经验数据。即使这样，计计算设
的数据与产品的实际性能间有时仍会有很大差距，
必须通过试验予以验证。因此，流接触器产品开交
触器电磁机构的动态特性进行仿真，到其时间特得性及速度特性，进一步分析了其动态吸力与反力并的配合。随着时代的进步，号处理和人工智能的飞速信发展为交流接触器的智能化设计注入了活力。许志
了一个新阶段，品开发周期大大缩短。本文就交产
究进展。
１交流接触器的智能化设计技术
由于交流接触器在运行时存在着电、、、、磁光热
机械等多种能量转换，这些转换过程的规律大多是非线性的，许多现象又是一种瞬态过程，使低压电器的理论分析变得极为复杂。交流接触器传统理论基

交流接触器实验报告

竭诚为您提供优质文档/双击可除交流接触器实验报告篇一：电气控制实验报告??黑龙江科技学院?综合性、设计性实践报告实验项目名称配电盘设计所属课程名称电气控制实验日期班级学号姓名成绩电气与信息工程学院实验室篇二：电气设备实验报告电气设备控制的设计与接线实习一、实验目的：由于继电——接触器电气控制系统线路简单、价格低廉，多年来在各种各样生产机械的电气控制体统领域中应用较为广泛。

一个电气控制系统的设计要涉及到多方面的问题，包括对基本元器件的熟悉与选择，电气原理及线路图的绘制，线路的布置，工艺的设计，系统的调试等等。

一个电气控制系统的设计也就是一项系统工程，其间不但需要认真做好每个环节的工作，还要将各个环节协调好，才能是设计出的电气控制系统安全高效地运行。

二、实验内容：对典型机床的电气控制设备进行系统设计，制作和调试。

包括对元器件的认识，线路图的绘制，线路的连接，系统的调试等。

1.熟悉元器件1)熔断器熔断器是一种结构简单、使用方便、价格低廉的保护电器。

主要用作电路或用电设备的短路保护，有时对严重过载也可起到保护作用。

熔断器的熔体串联在被保护电路中，当电路正常工作时，熔体中通过的电流不会使其熔断；当电路发生短路或严重过载时，熔体中通过的电流很大，使其发热，当温度达到熔点时熔体瞬间熔断，切断电路，起到保护作用。

我们此次实习中使用的是螺旋式熔断器，其图形及文字符号如图1所示。

2)热继电器利用热继电器可对连续运行的电动机实施过载及断相保护，可防止因过热而损坏电动机的绝缘材料。

由于热继电器中发热元件有热惯性，在电路中不能作瞬时保护，更不能作短路保护，因此，它不同于过电流继电器和熔断器。

热继电器中产生热效应的发热元件，应串联在电动机绕组电路中，这样，热继电器便能直接反映电动机的过载电流。

其接触点应串联在控制电路中，一般有常开和常闭两种，作过载保护用时常使用其常闭触点串联在控制电路中。

FR热继电器的发热元FR件、触点的图形符号和文字符号如图2所示。

交流接触器结构原理、应用、接线和检测!不会的来看!

交流接触器结构原理、应用、接线和检测！不会的来看！沟通接触器是一种应用于沟通电源环境中的通断开关，在目前各种掌握线路中应用最为广泛。

具有欠电压爱护、零电压释放爱护、工作牢靠、性能稳定、操作频率高、维护便利等特点。

在实际应用中，沟通接触器主要作为沟通供电电路中的通断开关，实现远距离接通与分断电路功能。

在实际掌握线路中，接触器一般利用主触头接通或分断主电路及其连接负载。

用帮助触头执行掌握指令。

在水泵的起、停掌握线路中，掌握线路中的沟通接触器KM主要是由线圈、一组动合主触头KM-1、两组动合帮助触头和一组动断帮助触头构成的。

掌握系统中闭合断路器QF，接通三相电源。

电源经沟通接触器KM的动断帮助触头KM-3为停机指示灯HL2供电，HL2点亮。

按下起动按钮SB1，沟通接触器KM线圈得电：动合主触头KM-1闭合，水泵电动机接通三相电源起动运转。

同时，动合帮助触头KM-2闭合实现自锁功能；动断帮助触头KM-3断开，切断停机指示灯HL2的供电电源，HL2随即熄灭；动合帮助触头KM-4闭合，运行指示灯HL1点亮，指示水泵电动机处于工作状态。

依据标识可知，接线端子1、2为相线L1的接线端，接线端子3、4为相线L2的接线端，接线端子5、6为相线L3的接线端，接线端子13、14为帮助触头的接线端，A1、A2为线圈的接线端。

以沟通接触器为例，可借助万用表检测接触器各引脚间（包括线圈间、常开触头间、常闭触头间）阻值；或在在路状态下，通过检测线圈未得电或得电后，触头所掌握电路的通断状态来推断其性能好坏。

当沟通接触器内部线圈通电时，会使内部开关触头吸合；当内部线圈断电时，会使内部触头断开。

因此，对该沟通接触器进行检测时，需依次对其内部线圈阻值及内部开关在开启与闭合状态下的阻值进行检测。

由于是断电检测沟通接触器，因此，需要按动沟通接触器上端的开关触头按键，强制将触头闭合进行检测。

电工交流接触器实训报告

随着我国工业的快速发展，电工技术已成为现代工业生产中不可或缺的一部分。

交流接触器作为电气控制系统中的核心元件，广泛应用于各种电气控制场合。

为了提高自身电工技能，培养实际操作能力，我参加了本次交流接触器实训。

二、实训目的1. 熟悉交流接触器的基本结构、工作原理及接线方法。

2. 掌握交流接触器的安装、调试与维护技能。

3. 提高电工实际操作能力，为今后的工作打下坚实基础。

三、实训内容1. 交流接触器的基本结构交流接触器主要由电磁系统、触点系统、灭弧装置和外壳等部分组成。

电磁系统由线圈、铁芯和衔铁等组成，负责产生吸力，驱动触点动作。

触点系统包括主触点和辅助触点，用于接通和切断电路。

灭弧装置用于熄灭断开电路时产生的电弧，保护触点。

外壳用于保护内部元件，防止外界因素对接触器的影响。

2. 交流接触器的工作原理当交流接触器线圈通电后，线圈产生磁场，使铁芯和衔铁产生吸力，从而带动触点动作。

当线圈断电后，弹簧将触点恢复到原位。

3. 交流接触器的接线方法（1）主电路接线：将电源线接入接触器的主触点，再将负载接入主触点的另一端。

（2）控制电路接线：将控制信号线接入接触器的辅助触点，再将控制信号线的另一端接入控制开关。

4. 交流接触器的安装与调试（1）安装：将交流接触器固定在配电箱或控制柜内，确保接触器与周围元件的间距符合要求。

（2）调试：检查接触器各部分连接是否牢固，检查线圈电压是否正常，检查触点接触是否良好。

1. 实训前，我认真学习了交流接触器的相关知识，了解了其基本结构、工作原理和接线方法。

2. 实训过程中，在导师的指导下，我按照实训要求，完成了以下任务：（1）组装交流接触器：按照要求将电磁系统、触点系统、灭弧装置和外壳等部分组装在一起。

（2）接线：根据电路图，将电源线、负载线和控制信号线接入接触器相应的接线端子。

（3）调试：检查接触器各部分连接是否牢固，检查线圈电压是否正常，检查触点接触是否良好。

3. 实训结束后，我进行了总结和反思，发现以下问题：（1）在组装交流接触器时，对部分元件的安装位置把握不够准确，导致接触器组装不牢固。

交流接触器智能化技术研究

交流接触器智能化技术研究摘要：现代化社会的发展促使电器行业自身设备技术，而信息技术的应用使得电器设备向自动化、智能化方向发展。

交流接触器是保障电子设备正常运行的重要电器，能够有效保障机械产品的用电安全，从而带动电器行业的蓬勃发展。

交流接触器智能化技术有利于实现电器行业的现代化发展，促使电子信息技术与电器行业实现有机结合。

交流接触器的智能优化设计包括参数变量、目标函数以及计算程度的优化，本文还通过对交流接触器智能化的关键技术进行深入研究，提出了电寿命的预测技术、节能技术以及自我诊断技术等关键技术。

通过研究交流接触器的智能化技术有助于带动电器行业的与时俱进，为社会其他行业生产经营活动提供更加智能、更加安全的交流接触器产品。

关键词：交流接触器；优化设计；智能化技术1 引言交流接触器作为应用广泛的电气设备，加强对交流接触器智能化技术的研究有利于为工业的生产活动提供更加高质量的电气设备，从而能够有效加强工业生产安全性，提升机械、电力等领域的自动化水平。

通过优化交流接触器智能设计，能够从源头提高交流接触器的智能化、自动化水平，同时对其中关键技术进行优化，有利于更加高效地实现交流接触器的智能发展。

本文旨在研究交流接触器形成智能化技术的实施路径，以此带动电气设备的进一步优化发展，并为社会各行业生产活动提供更加智能的交流接触器，有效保障工业生产的电流安全性。

2 交流接触器的智能设计2.1 参数变量的优化交流接触器的智能设计需要优化其参数变量。

将现代化算法技术融入到交流接触器设计中有利于加强交流接触器的智能性，能够有效优化交流接触器的参数变量。

当交流接触器传入直流电时可形成直流起动与直流保持的工作方式，同时交流接触器内部没有装置分磁环，有助于减少因分磁环而带来的资源能源消耗。

分磁环是交流接触器部件中能耗最多其最为薄弱的部分，虽然具有减少使用噪音的功能，但对直流交流接触器来说，去除分磁环有利于降低交流接触器的吸力、噪音消耗，从而实现对自身参数变量的优化[[1]]。
