广州数控指令代码大全
数控编程必背50个代码
数控编程必背50个代码在数控编程领域,熟练掌握一些常用的代码是非常重要的。
这些代码可以帮助工程师更高效地编写程序,实现机床的自动化加工。
下面列出了数控编程中必须掌握的50个代码片段。
1. G00 快速移动用于机床的快速移动,无需切削,只需迅速移动到指定坐标点。
2. G01 直线插补用于直线切削,控制机床在两个坐标点之间做直线运动。
3. G02 圆弧顺时针用于控制机床做以一定半径圆弧顺时针运动。
4. G03 圆弧逆时针用于控制机床做以一定半径圆弧逆时针运动。
5. G04 暂停暂停一段时间后再继续执行后续代码。
6. G17 选择XY平面设置XY平面为加工坐标系。
7. G18 选择XZ平面设置XZ平面为加工坐标系。
8. G19 选择YZ平面设置YZ平面为加工坐标系。
9. G20 设置英寸单位设置程序使用英寸单位进行加工。
10. G21 设置毫米单位设置程序使用毫米单位进行加工。
11. G28 回零将各轴回到零点位置。
12. G40 刀具卸载停止刀具补偿。
13. G41 刀具左补偿使用左刀具半径进行切削。
14. G42 刀具右补偿使用右刀具半径进行切削。
15. G50 缩放程序按比例放大程序。
16. G80 消除模态清除之前设置的模态参数。
17. G90 绝对编程以绝对坐标进行编程。
18. G91 增量编程以增量坐标进行编程。
19. G92 设定坐标修改坐标系的偏移。
20. M00 程序暂停程序暂停,等待操作员确认后继续执行。
21. M06 刀具换位按照程序中定义的刀具号换刀。
22. M08 冷却开启开启冷却系统。
23. M09 冷却关闭关闭冷却系统。
24. M30 程序结束程序正常结束。
25. M98 调用子程序调用程序中定义的子程序。
26. M99 子程序结束子程序执行完毕返回。
27. T01 选择刀具1选择对应编号的刀具。
28. T02 选择刀具2选择对应编号的刀具。
29. S500 设置主轴转速设置主轴的转速为500转/分钟。
广州数控车床 指令代码大全

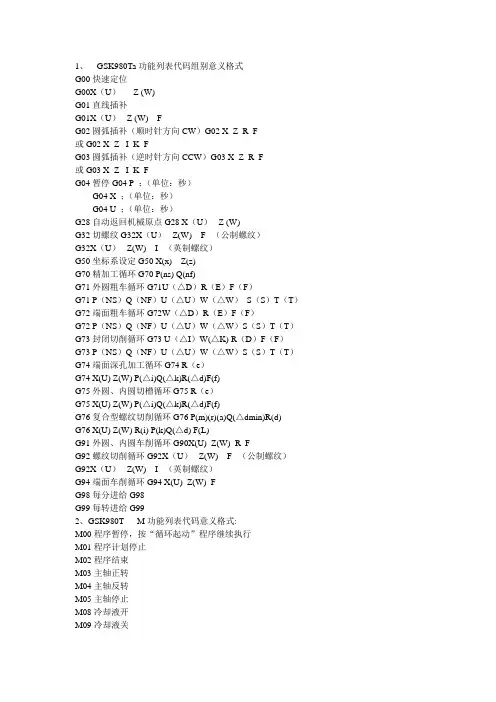

1、GSK980Ta功能列表代码组别意义格式G00快速定位G00X(U)_ Z (W) _G01直线插补G01X(U)_ Z (W) _ F_G02圆弧插补(顺时针方向CW)G02 X_Z_R_F或G02 X_Z_ I_K_FG03圆弧插补(逆时针方向CCW)G03 X_Z_R_F或G03 X_Z_ I_K_FG04暂停G04 P_;(单位:秒)G04 X_;(单位:秒)G04 U_;(单位:秒)G28自动返回机械原点G28 X(U)_ Z (W) _G32切螺纹G32X(U)_ Z(W) _ F _(公制螺纹)G32X(U)_ Z(W) _ I _(英制螺纹)G50坐标系设定G50 X(x) Z(z)G70精加工循环G70 P(ns) Q(nf)G71外圆粗车循环G71U(△D)R(E)F(F)G71 P(NS)Q(NF)U(△U)W(△W)S(S)T(T)G72端面粗车循环G72W(△D)R(E)F(F)G72 P(NS)Q(NF)U(△U)W(△W)S(S)T(T)G73封闭切削循环G73 U(△I)W(△K) R(D)F(F)G73 P(NS)Q(NF)U(△U)W(△W)S(S)T(T)G74端面深孔加工循环G74 R(e)G74 X(U) Z(W) P(△i)Q(△k)R(△d)F(f)G75外圆、内圆切槽循环G75 R(e)G75 X(U) Z(W) P(△i)Q(△k)R(△d)F(f)G76复合型螺纹切削循环G76 P(m)(r)(a)Q(△dmin)R(d)G76 X(U) Z(W) R(i) P(k)Q(△d) F(L)G91外圆、内圆车削循环G90X(U)_Z(W)_R_F_G92螺纹切削循环G92X(U)_ Z(W) _ F _(公制螺纹)G92X(U)_ Z(W) _ I _(英制螺纹)G94端面车削循环G94 X(U)_Z(W)_F_G98每分进给G98G99每转进给G992、GSK980T M功能列表代码意义格式:M00程序暂停,按“循环起动”程序继续执行M01程序计划停止M02程序结束M03主轴正转M04主轴反转M05主轴停止M08冷却液开M09冷却液关M30程序结束并返回程序起点M98子程序调用M98 PxxxxnnnnM99子程序结束M99螺纹切削循环G92指令格式:G92 X(U)_ Z(W)_ F_ J_ K_ L ;(公制直螺纹切削循环)G92 X(U)_ Z(W)_ I_ J_ K_ L ;(英制直螺纹切削循环)G92 X(U)_ Z(W)_ R_ F_ J_ K_ L ;(公制锥螺纹切削循环)G92 X(U)_ Z(W)_ R_ I_ J_ K_ L ;(英制锥螺纹切削循环)指令功能:从切削起点开始,进行径向(X 轴)进刀、轴向(Z 轴或X、Z 轴同时)切削,实现等螺距的直螺纹、锥螺纹切削循环。
广州数控车床T指令代码大全定稿版
广州数控车床T指令代码大全HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】1、 GSK980Ta功能列表代码组别意义格式G00快速定位G00X(U)_ Z (W) _G01直线插补G01X(U)_ Z (W) _ F_G02圆弧插补(顺时针方向CW)G02 X_Z_R_F或G02 X_Z_ I_K_FG03圆弧插补(逆时针方向CCW)G03 X_Z_R_F或G03 X_Z_ I_K_FG04暂停G04 P_;(单位:0.001秒)G04 X_;(单位:秒)G04 U_;(单位:秒)G28自动返回机械原点G28 X(U)_ Z (W) _G32切螺纹G32X(U)_ Z(W) _ F _(公制螺纹)G32X(U)_ Z(W) _ I _(英制螺纹)G50坐标系设定G50 X(x) Z(z)G70精加工循环G70 P(ns) Q(nf)G71外圆粗车循环G71U(△D)R(E)F(F)G71 P(NS)Q(NF)U(△U)W(△W) S(S)T(T)G72端面粗车循环G72W(△D)R(E)F(F)G72 P(NS)Q(NF)U(△U)W(△W)S(S)T(T)G73封闭切削循环G73 U(△I)W(△K) R(D)F(F)G73 P(NS)Q(NF)U(△U)W(△W)S(S)T(T)G74端面深孔加工循环G74 R(e)G74 X(U) Z(W) P(△i)Q(△k)R(△d)F(f)G75外圆、内圆切槽循环G75 R(e)G75 X(U) Z(W) P(△i)Q(△k)R(△d)F(f)G76复合型螺纹切削循环G76 P(m)(r)(a)Q(△dmin)R(d)G76 X(U) Z(W) R(i) P(k)Q(△d) F(L)G91外圆、内圆车削循环G90X(U)_Z(W)_R_F_G92螺纹切削循环G92X(U)_ Z(W) _ F _(公制螺纹)G92X(U)_ Z(W) _ I _(英制螺纹)G94端面车削循环G94 X(U)_Z(W)_F_G98每分进给G98G99每转进给G992、GSK980T M功能列表代码意义格式:M00程序暂停,按“循环起动”程序继续执行M01程序计划停止M02程序结束M03主轴正转M04主轴反转M05主轴停止M08冷却液开M09冷却液关M30程序结束并返回程序起点M98子程序调用M98 PxxxxnnnnM99子程序结束M99螺纹切削循环 G92指令格式:G92 X(U)_ Z(W)_ F_ J_ K_ L ;(公制直螺纹切削循环)G92 X(U)_ Z(W)_ I_ J_ K_ L ;(英制直螺纹切削循环)G92 X(U)_ Z(W)_ R_ F_ J_ K_ L ;(公制锥螺纹切削循环)G92 X(U)_ Z(W)_ R_ I_ J_ K_ L ;(英制锥螺纹切削循环)指令功能:从切削起点开始,进行径向(X 轴)进刀、轴向(Z 轴或 X、Z 轴同时)切削,实现等螺距的直螺纹、锥螺纹切削循环。
广州数控指令代码大全
广州数控指令代码大全2011-01-31 02:13GSK980TA/D编程教材《一》编程的基本概念《二》常用G代码介绍《三》单一固定循环《四》复合型固定循环《五》用户宏程序《六》螺纹加工《七》T代码及刀补《八》F代码及G98、G99《九》S代码及G96、G97(注意:本教材仅供学习参考,实际操作编程时应以广数GSK980T车床数控系统使用手册为准)2007年9月《一》编程的基本概念:一个完整的车床加工程序一般用于在一次装夹中按工艺要求完成对工件的加工,数控程序包括程序号、程序段。
(一)程序号:相当于程序名称,系统通过程序号可从存储器中多个程序中识别所要处理的程序,程序号由字母O及4位数字组成。
(二)程序段:相当于一句程序语句,由若干个字段组成,最后是一个分号(;)录入时在键入EOB键后自动加上。
整个程序由若干个程序段构成,一个程序段用来完成刀具的一个或一组动作,或实现机床的一些功能。
(三)字段(或称为字):由称为“地址”的单个英语字母加若干位数字组成。
根据其功能可分成以下几种类型的字段:▲程序段号:由字母N及数字组成,位于程序段最前面,主要作用是使程序便于阅读,可以省略,但某些特殊程序段(如表示跳转指令的目标程序段)必须标明程序段号。
为了便于修改程序时插入新程序段,各句程序段号一般可间隔一些数字(如N0010、N0020、N0030)。
▲准备功能:即G代码,由字母G及二位数字组成,大多数G 代码用以指示刀具的运动。
(如G00、G01、G02)▲表示尺寸(坐标值)的字段:一般用在G代码字段的后面,为表示运动的G代码提供坐标数据,由一个字母与坐标值(整数或小数)组成。
字母包括:表示绝对坐标:X、Y、Z表示相对坐标:U、V、W表示园心坐标:I、J、K(车床实际使用的坐标只有X、Z,所以Y、V、J都用不着)▼表示进给量的字段:用字母F加进给量值组成,一般用在插补指令的程序段中,规定了插补运动的速度。
▼S代码:表示主轴速度的字段。
(整理)广州数控指令代码大全
广州数控指令代码大全2011-01-31 02:13GSK980TA/D编程教材《一》编程的基本概念《二》常用G代码介绍《三》单一固定循环《四》复合型固定循环《五》用户宏程序《六》螺纹加工《七》T代码及刀补《八》F代码及G98、G99《九》S代码及G96、G97(注意:本教材仅供学习参考,实际操作编程时应以广数GSK980T车床数控系统使用手册为准)2007年9月《一》编程的基本概念:一个完整的车床加工程序一般用于在一次装夹中按工艺要求完成对工件的加工,数控程序包括程序号、程序段。
(一)程序号:相当于程序名称,系统通过程序号可从存储器中多个程序中识别所要处理的程序,程序号由字母O及4位数字组成。
(二)程序段:相当于一句程序语句,由若干个字段组成,最后是一个分号(;)录入时在键入EOB键后自动加上。
整个程序由若干个程序段构成,一个程序段用来完成刀具的一个或一组动作,或实现机床的一些功能。
(三)字段(或称为字):由称为“地址”的单个英语字母加若干位数字组成。
根据其功能可分成以下几种类型的字段:▲程序段号:由字母N及数字组成,位于程序段最前面,主要作用是使程序便于阅读,可以省略,但某些特殊程序段(如表示跳转指令的目标程序段)必须标明程序段号。
为了便于修改程序时插入新程序段,各句程序段号一般可间隔一些数字(如N0010、N0020、N0030)。
▲准备功能:即G代码,由字母G及二位数字组成,大多数G 代码用以指示刀具的运动。
(如G00、G01、G02)▲表示尺寸(坐标值)的字段:一般用在G代码字段的后面,为表示运动的G代码提供坐标数据,由一个字母与坐标值(整数或小数)组成。
字母包括:表示绝对坐标:X、Y、Z表示相对坐标:U、V、W表示园心坐标:I、 J、 K(车床实际使用的坐标只有X、Z,所以Y、V、J都用不着)▼表示进给量的字段:用字母F加进给量值组成,一般用在插补指令的程序段中,规定了插补运动的速度。
完整版)数控车床指令代码大全
完整版)数控车床指令代码大全数控车床指令代码大全1.F功能F功能指令用于控制切削进给量,有两种使用方法。
第一种是每转进给量,编程格式为G95F~,其中F后面的数字表示主轴每转进给量,单位为mm/r。
例如,G95F0.2表示进给量为0.2mm/r。
第二种是每分钟进给量,编程格式为G94F~,其中F后面的数字表示每分钟进给量,单位为mm/min。
例如,G94F100表示进给量为100mm/min。
2.S功能S功能指令用于控制主轴转速,编程格式为S~,其中S后面的数字表示主轴转速,单位为r/min。
在具有恒线速功能的机床上,S功能指令还有其他作用。
第一种是最高转速限制,编程格式为G50S~,其中S后面的数字表示最高转速,单位为r/min。
例如,G50S3000表示最高转速限制为3000r/min。
第二种是恒线速控制,编程格式为G96S~,其中S后面的数字表示恒定的线速度,单位为m/min。
例如,G96S150表示切削点线速度控制在150m/min。
第三种是恒线速取消,编程格式为G97S~,其中S后面的数字表示恒线速度控制取消后的主轴转速。
如果S未指定,将保留G96的最终值。
例如,G97S3000表示恒线速控制取消后主轴转速为3000r/min。
3.T功能T功能指令用于选择加工所用刀具,编程格式为T~,其中通常有两位数表示所选择的刀具号码。
但也有T后面用四位数字,前两位是刀具号,后两位是刀具长度补偿号和刀尖圆弧半径补偿号。
例如,T0303表示选用3号刀及3号刀具长度补偿值和刀尖圆弧半径补偿值。
T0300表示取消刀具补偿。
4.M功能M功能指令用于控制机床的各种辅助功能。
M00表示程序暂停,可用NC启动命令(CYCLESTART)使程序继续运行;M01表示计划暂停,与M00作用相似,但M01可以用机床“任选停止按钮”选择是否有效;M03表示主轴顺时针旋转;M04表示主轴逆时针旋转;M05表示主轴旋转停止;M08表示冷却液开;M09表示冷却液关;M30表示程序停止,程序复位到起始位置。
数控编程G、M、T、S代码
G、M、T、S代码
备注:(1)群00的G码是单此G码,仅在所指定的单节内有效。
(2)如果在固定循环模式中指定群01的任何代码,固定循环会自动取消,成为G80状态。
二.辅助功能
M00:程式停止:M00单节执行后,系统操作停止。
当程序停止时与单节停止相同,开动CNC可以重新开始自动操作。
M01:选择型停:在包含M01的单节执行后,自动停止操作,(必须在机械操作面板上的选择性停止开关ON时有效)。
M02、M30:程式结束
M98:副程式呼叫
M99副程式结束
M03:主轴正转
M04:主轴反转
M05:主轴停转
M06:自动换刀
M07:切削气开
M08:切削液开
M09:切削介质关
M18:主轴检测定位
M19:主轴定位
M21:机床镜向
T:刀具准备代码
F:进给机能。
广数指令
G92
螺纹切削循环
G31
跳转插补
G94
径向切削循环
G32
等螺距螺纹切削
G96
恒线速控制
G33
Z轴攻丝循环
G97
取消恒线速控制
G34
变螺距螺纹切削
G98
每分进给
G36
自动刀具补偿测量X
G99
每转进给
G37
自动刀具补偿测量Z
宏指令表
GSK980TDa在GSK980TD原有的G65宏指令功能的基础上,增加了语句式宏指令功能。G65、语句式
二进制异或
G65 H13 P #i Q #j R #k;
#i = #j XOR #K;
十进制开平方
G65 H21 P #i Q #j;
#i = SQRT(#j);
十进制取绝对值
G65 H22 P #i Q #j;
#i = ABS(#j);
十进制取余数
G65 H23 P #i Q #j R #k;
无
四舍五入
二进制转换
DIFD
下降沿置位
ORI
常闭触点并联
ROTB
二进制旋转控制
MOVE
逻辑与
ORB
串联电路块的并联
MOVN
数据复制
PARI
奇偶校验
ANB
并联电路块的串联
DECB
二进制译码
LB束
JMPB
程序跳转
CALL
子程序调用
END2
第二级程序结束
SP
子程序标号
条件转移6
G65 H86 P n Q #j R #k;
IF (# j <= # k) GOTO n;或
数控编程G、M、T、S代码大全
数控机床标准G、M代码一.准备功能字G准备功能字是使数控机床建立起某种加工方式的指令,如插补、刀具补偿、固定循环等。
G功能字由地址符G和其后的两位数字组成,从G00—G99共100种功能。
JB3208—83标准中规定如下表:代码功能作用范围功能代码功能作用范围功能 G00 点定位 G50 * 刀具偏置0/— G01 直线插补G51*刀具偏置+/0 G02 顺时针圆弧插补 G52 *刀具偏置-/0G03 逆时针圆弧插补 G53 直线偏移注销 G04 *暂停 G54 直线偏移X G05 * 不指定 G55 直线偏移Y G06 抛物线插补 G56 直线偏移Z G07 *不指定 G57 直线偏移XY G08 * 加速 G58 直线偏移XZ G09* 减速G59 直线偏移YZ G10-G16 * 不指定 G60 准确定位(精) G17 XY平面选择 G61 准确定位(中) G18 ZX平面选择 G62 准确定位(粗) G19 YZ平面选择G63 * 该丝 G20—G32 * 不指定 G64-G67*不指定 G33 螺纹切削,等螺距 G68 * 刀具偏置,内角 G34 螺纹切削,增螺距 G69 * 刀具偏置,外角 G35螺纹切削,减螺距G70—G79 *不指定G36—G39 * 不指定 G80 固定循环注销 G40刀具补偿/刀具偏置注销G81-G89 固定循环 G41 刀具补偿--左 G90 绝对尺寸 G42 刀具补偿--右 G91 增量尺寸 G43 *刀具偏置--正 G92 *预置寄存G44 * 刀具偏置-—右 G93 进给率,时间倒数 G45* 刀具偏置+/+G94每分钟进给G46 *刀具偏置+/- G95 主轴每转进给 G47 *刀具偏置-/- G96 恒线速度 G48 *刀具偏置-/+ G97 每分钟转数(主轴) G49*刀具偏置0/+G98—G99*不指定注:*表示如作特殊用途,必须在程序格式中说明二.辅助功能字M辅助功能字是用于指定主轴的旋转方向、启动、停止、冷却液的开关,工件或刀具的夹紧和松开,刀具的更换等功能。
广州数控G代码
M31 —— M47 没有
M48 深钻孔启动
M49 —— M51 没有
M52 刀库右移
M53 刀库左移
M54 —— M69 没有
M70 自动刀具建立
M71 刀套向下
M72 换刀臂60°
M73 主轴松刀
M74 换刀臂180°
M75 主轴夹刀
M76 换刀臂0°
M19 主轴定向停止 M71 * 工件角度位移,位置1
M20-M29 * 永不指定 M72 * 工件角度位移,位置2
M30 * 纸带结束 M73-M89 * 不指定
M31 * 互锁旁路 M90-M99 * 永不指定
M32-M35 * 不指定
G48 * 刀具偏置-/+ G97 每分钟转数(主轴)
G49 * 刀具偏置0/+ G98-G99 * 不指定
注:*表示如作特殊用途,必须在程序格式中说明
数控机床标准M代码
辅助功能字是用于指定主轴的旋转方向、启动、停止、冷却液的开关,工件或刀具的夹紧和松开,刀具的更换等功能。辅助功能字由地址符M和其后的两位数字组成。JB3208-83标准中规定如下表:
G43.1 第1主轴制御 有效
G44.1 第2主轴制御 有效
G45 刀具位置设定(扩张)
G46 刀具位置设定(缩小)
G47 刀具位置设定47.1 2主轴同时制御 有效
G49 刀具长设定 取消
G50 比例缩放 取消
G51 比例缩放 有效
G50.1 G指令镜象 取消
G30.5 复归刀具位置5
G30.6 复归刀具位置6
G31 跳跃机能
数控代码大全及使用方法
数控代码大全及使用方法
数控代码是用于控制数控机床的指令集。
它包括G代码和M代码两种类型。
G代码用于控制运动和位置,如G00(快速定位)和G01(线性插补);M代码用于控制机床的其他功能,如M03(打开主轴)和M04(关闭主轴)。
G代码常用指令如下:
G00:快速定位
G01:线性插补
G02:圆弧插补(顺时针)
G03:圆弧插补(逆时针)
G04:延迟
G20:设置为英制单位
G21:设置为公制单位
G28:回原点
G90:设置为绝对坐标
G91:设置为相对坐标
M代码常用指令如下:
M03:打开主轴
M04:关闭主轴
M05:关闭刀具
M06:更换刀具
M08:打开冷却液
M09:关闭冷却液
M30:程序结束
使用方法:
1.准备数控程序,将其输入到数控机床中
2.设置好机床的参数
3.运行程序,监控机床的运行状态
4.根据需要调整参数并重新运行
注意事项:
1.确保机床和刀具的安全
2.避免在运行时修改程序
3.确保工件的稳定性和正确的定位
4.使用正确的刀具和刀具参数
5.注意机床的润滑和维护
6.使用专业的软件进行编程
数控代码的使用需要一定的专业知识和经验,对于新手来说可能会有一些困难。
建议在学习
和使用过程中寻求专业人员的指导和帮助。
除了上述常用指令,数控代码还有很多其他指令,如刀具偏置,坐标系转换,输出信号等,这些指令的使用需要根据具体情况和需求来确定。
总之,数控代码是数控机床的基础,理解和掌握它对于控制机床和完成各种加工任务是非常重要的。
广州数控G M代码
广州数控G、M代码表G00 快速定位G20 英制单位选择G72 径向粗车循环G01 直线插补G21 公制单位选择G73 封闭切削循环G02 顺时针圆弧插补G28 自动返回机床零点G70 精加工循环G03 逆时针圆弧插补G30 回机床第 2、3、4 参考点G74 轴向切槽循环G04 暂停、准停G31 跳跃机能G75 径向切槽循环G05 三点圆弧插补G32 等螺距螺纹切削G76 多重螺纹切削循环G6.2 顺时针椭圆插补G32.1 刚性螺纹切削G80 刚性攻丝状态取消G6.3 逆时针椭圆插补G33 Z 轴攻丝循环G84 轴向刚性攻丝G7.2 顺时针抛物线插补G34 变螺距螺纹切削G88 径向刚性攻丝G7.3 逆时针抛物线插补G36 自动刀具补偿测量 XG90 轴向切削循环G12.1 极坐标插补G37 自动刀具补偿测量 ZG92 螺纹切削循环G7.1 圆柱插补G40 取消刀尖半径补偿G94 径向切削循环G15 极坐标指令取消G41 刀尖半径左补偿G96 恒线速控制线速度=主轴转速× |X| ×π÷1000 (m/min)主轴转速:r/min 螺纹切削时,恒线速控制功能虽然也能有效,但为了保证螺纹加工精度,螺纹切削时不要采用恒线速控制,应在 G97 状态下进行螺纹切削;G16 极坐标指令G42 刀尖半径右补偿G97 取消恒线速控制G17 平面选择代码G50 设置工件坐标系G98 每分进给G18 平面选择代码G65 宏代码非模态调用G99 每转进给G19 平面选择代码G66 宏程序模态调用G10 数据输入方式有效G67 取消宏程序模态调用G11 取消数据输入方式G71 轴向粗车循环(支持凹槽)G00快速移动初态G代码G01直线插补G02圆弧插补(顺时针)G03圆弧插补(逆时针)G05三点圆弧插补G6.2椭圆插补(顺时针)G6.3椭圆插补(逆时针)G7.2抛物线插补(顺时针)G7.3抛物线插补(逆时针)G32螺纹切削G32.1刚性螺纹切削G33Z轴攻丝循环G34变螺距螺纹切削G90轴向切削循环螺纹切削循环G84端面刚性攻丝G88侧面刚性攻丝G04暂停、准停G7.1圆柱插补G10数据输入方式有效G11取消数据输入方式G28返回机床第1参考点G30返回机床第2、3、4参考点G31跳转插补G36自动刀具补偿测量XG37自动刀具补偿测量ZG50坐标系设定G65宏代码G70精加工循环G71 轴向粗车循环G72径向粗车循环G73封闭切削循环G74轴向切槽多重循环G75径向切槽多重循环G76多重螺纹切削循环G20英制单位选择G21公制单位选择模态G代码G96恒线速开模态G代码G97 02 恒线速关(初态G代码)G98 每分进给(初态G代码)G99 03 每转进给(模态G代码)G40取消刀尖半径补偿初态G代码G41刀尖半径左补偿G4207刀尖半径右补偿模态G代码G17XY平面模态G代码G18ZX平面初态G代码G1916YZ平面模态G代码G12.1极坐标插补G72径向粗车循环G73封闭切削循环G74轴向切槽多重循环G75径向切槽多重循环G76多重螺纹切削循环G20英制单位选择G2106公制单位选择模态G代码G96恒线速开模态G代码G9702恒线速关初态G代码G98每分进给初态G代码G9903每转进给模态G代码G40取消刀尖半径补偿初态G代码G41刀尖半径左补偿G4207刀尖半径右补偿模态G代码G17XY平面模态G代码G18ZX平面初态G代码G1916YZ平面模态G代码G12.1极坐标插补非模态G代码1.5.2 程序段内代码字的执行顺序一个程序段中可以有G、X、Z、F、R、M、S、T等多个代码字,大部分M、S、T代码字由NC解释后送给PLC处理,其它代码字直接由NC处理。
广州数控指令代码大全
广州数控指令代码大全2011-01-31 02:13GSK980TA/D编程教材《一》编程的基本概念《二》常用G代码介绍《三》单一固定循环《四》复合型固定循环《五》用户宏程序《六》螺纹加工《七》T代码及刀补《八》F代码及G98、G99《九》S代码及G96、G97(注意:本教材仅供学习参考,实际操作编程时应以广数GSK980T车床数控系统使用手册为准)2007年9月《一》编程的基本概念:一个完整的车床加工程序一般用于在一次装夹中按工艺要求完成对工件的加工,数控程序包括程序号、程序段。
(一)程序号:相当于程序名称,系统通过程序号可从存储器中多个程序中识别所要处理的程序,程序号由字母O及4位数字组成。
(二)程序段:相当于一句程序语句,由若干个字段组成,最后是一个分号(;)录入时在键入EOB键后自动加上。
整个程序由若干个程序段构成,一个程序段用来完成刀具的一个或一组动作,或实现机床的一些功能。
(三)字段(或称为字):由称为“地址”的单个英语字母加若干位数字组成。
根据其功能可分成以下几种类型的字段:▲程序段号:由字母N及数字组成,位于程序段最前面,主要作用是使程序便于阅读,可以省略,但某些特殊程序段(如表示跳转指令的目标程序段)必须标明程序段号。
为了便于修改程序时插入新程序段,各句程序段号一般可间隔一些数字(如N0010、N0020、N0030)。
▲准备功能:即G代码,由字母G及二位数字组成,大多数G 代码用以指示刀具的运动。
(如G00、G01、G02)▲表示尺寸(坐标值)的字段:一般用在G代码字段的后面,为表示运动的G代码提供坐标数据,由一个字母与坐标值(整数或小数)组成。
字母包括:表示绝对坐标:X、Y、Z表示相对坐标:U、V、W表示园心坐标:I、 J、 K(车床实际使用的坐标只有X、Z,所以Y、V、J都用不着)▼表示进给量的字段:用字母F加进给量值组成,一般用在插补指令的程序段中,规定了插补运动的速度。
最新广州数控指令代码大全
广州数控指令代码大全2011-01-31 02:13GSK980TA/D编程教材《一》编程的基本概念《二》常用G代码介绍《三》单一固定循环《四》复合型固定循环《五》用户宏程序《六》螺纹加工《七》T代码及刀补《八》F代码及G98、G99《九》S代码及G96、G97(注意:本教材仅供学习参考,实际操作编程时应以广数GSK980T车床数控系统使用手册为准)2007年9月《一》编程的基本概念:一个完整的车床加工程序一般用于在一次装夹中按工艺要求完成对工件的加工,数控程序包括程序号、程序段。
(一)程序号:相当于程序名称,系统通过程序号可从存储器中多个程序中识别所要处理的程序,程序号由字母O及4位数字组成。
(二)程序段:相当于一句程序语句,由若干个字段组成,最后是一个分号(;)录入时在键入EOB键后自动加上。
整个程序由若干个程序段构成,一个程序段用来完成刀具的一个或一组动作,或实现机床的一些功能。
(三)字段(或称为字):由称为“地址”的单个英语字母加若干位数字组成。
根据其功能可分成以下几种类型的字段:▲程序段号:由字母N及数字组成,位于程序段最前面,主要作用是使程序便于阅读,可以省略,但某些特殊程序段(如表示跳转指令的目标程序段)必须标明程序段号。
为了便于修改程序时插入新程序段,各句程序段号一般可间隔一些数字(如N0010、N0020、N0030)。
▲准备功能:即G代码,由字母G及二位数字组成,大多数G 代码用以指示刀具的运动。
(如G00、G01、G02)▲表示尺寸(坐标值)的字段:一般用在G代码字段的后面,为表示运动的G代码提供坐标数据,由一个字母与坐标值(整数或小数)组成。
字母包括:表示绝对坐标:X、Y、Z表示相对坐标:U、V、W表示园心坐标:I、 J、 K(车床实际使用的坐标只有X、Z,所以Y、V、J都用不着)▼表示进给量的字段:用字母F加进给量值组成,一般用在插补指令的程序段中,规定了插补运动的速度。
广数指令参数说明
广数G代码
代码功能
G00 快速定位
G01 直线插补
G02 顺时针圆弧插补
G03 逆时针圆弧插补
G04 暂停、准停
G05 三点圆弧插补
G6.2 顺时针椭圆插补
G6.3 逆时针椭圆插补
G7.2 顺时针抛物线插补
G7.3 逆时针抛物线插补
G10 数据输入方式有效
G11 取消数据输入方式
G20 英制单位选择
G21 公制单位选择
G28 自动返回机械零点
G30 回机床第2、3、4参考点G31 跳转插补
G32 等螺距螺纹切削
G33 Z 轴攻丝循环
G34 变螺距螺纹切削
G36 自动刀具补偿测量X
G37 自动刀具补偿测量Z
G40 取消刀尖半径补偿
G41 刀尖半径左补偿
G42 刀尖半径右补偿
G50 设置工件坐标系
G65 宏代码
G66 宏程序模态调用
G67 取消宏程序模态调用
G70 精加工循环
G71 轴向粗车循环
G72 径向粗车循环
G73 封闭切削循环
G74 轴向切槽循环
G75 径向切槽循环
G76 多重螺纹切削循环
G90 轴向切削循环
G92 螺纹切削循环
G94 径向切削循环
G96 恒线速控制
G97 取消恒线速控制
G98 每分进给G99 每转进给。
