BGP实验1(BGP基础配置)

合集下载

BGP实验手册

实验十、BGP实验实验要求：1、掌握BGP的基本配置方法。

2、掌握如何查看BGP的各种配置信息。

3、掌握基于回环口的BGP的邻居关系建立的配置方法。

4、理解需要使用回环口为目的。

5、理解BGP同步功能的作用和配置。

6、掌握使用指向NULL0接口的静态路由的汇总配置方法。

7、掌握使用聚合属性的路由汇总配置方法。

实验拓扑：根据实验要求，实验拓扑如图10-1所示。

图10-1 BGP实验拓扑注：R1和R2属于自治系统65001，R3属于自治系统65002实验步骤：1、根据实验拓扑，对路由器各接口配置IP地址，使直连链路相互间可以进行通信。

2、在R1和R2上配置EIGRP，关闭自动汇总。

参考命令如下：R1(config)#router eigrp 50 50修改为自己学号后两位R1(config-router)#network 192.168.1.0R1(config-router)#network 1.0.0.0R1(config-router)#no auto-summaryR2(config)#router eigrp 50 50修改为自己学号后两位R2(config-router)#network 192.168.1.0R2(config-router)#network 2.0.0.0R2(config-router)#no auto-summary3、首先在R1和R2配置BGP协议，使用回环口创建邻居关系，参考命令如下：R1(config)#router bgp 65001 65001修改为65000+自己学号后两位R1(config-router)#neighbor 2.2.2.2 remote-as 65001 65001修改为65000+自己学号后两位R1(config-router)#network 1.1.1.1 mask 255.255.255.255R1(config-router)#network 172.16.0.0 mask 255.255.255.0R1(config-router)#network 172.16.1.0 mask 255.255.255.0R1(config-router)#network 172.16.2.0 mask 255.255.255.0R1(config-router)#network 172.16.3.0 mask 255.255.255.0R1(config-router)#network 192.168.1.0R2(config)#router bgp 65001 65001修改为65000+自己学号后两位R2(config-router)#neighbor 1.1.1.1 remote-as 65001 65001修改为65000+自己学号后两位R2(config-router)#network 2.2.2.2 mask 255.255.255.255R2(config-router)#network 192.168.1.0R2(config-router)#network 192.168.2.04、配置后在路由器R1中查看BGP邻居关系和汇总信息，参考命令如下：R1#show ip bgp neighborsR1#show ip bgp summary问题1：R1中邻居关系的状态是什么？5、查看路由器R1和R2的BGP的路由链路数据库信息，参考命令如下：R1#show ip bgp ipv4 unicast问题2:在数据库中是否有非直连链路信息？6、在路由器R1和R2中分别指定回环接口建立邻居关系，参考命令如下：R1(config)#router bgp 65001 65001修改为65000+自己学号后两位R1(config-router)#neighbor 2.2.2.2 update-source lo1 lo1为地址1.1.1.1的接口R2(config)#router bgp 65001 65001修改为65000+自己学号后两位R2(config-router)#neighbor 1.1.1.1 update-source lo0 lo0为地址2.2.2.2的接口问题3：再次查看R1的邻居关系，邻居关系状态为什么？问题4：在路由器R2中查看路由链路数据库，能否看到R1上面的路由？如果能看到的话这些路由是否为最佳路由？（提示：最佳路由提示符为“*>”）问题5：查看R2路由表，能否看到172.16.1.0路由？7、在路由器R1、R2中关闭同步功能R1(config)#router bgp 65001 65001修改为65000+自己学号后两位R1(config-router)#no synchronizationR2(config)#router bgp 65001 65001修改为65000+自己学号后两位R2(config-router)#no synchronization问题6：过一段时间查看路由器R2的路由表，是否能看到172.16.1.0的路由？8、在路由器R2和R3中配置不同自治系统的BGP路由，参考命令如下：R2(config)#router bgp 65001 65001修改为65000+自己学号后两位R2(config-router)#neighbor 3.3.3.3 remote-as 65002 65002修改为65001+自己学号后两位R2(config-router)#neighbor 3.3.3.3 update-source lo0 lo0为地址2.2.2.2的接口R2(config-router)#neighbor 3.3.3.3 ebgp-multihop 2R2(config)#ip route 3.3.3.3 255.255.255.255 192.168.2.3注：添加静态路由，使得R2能够访问3.3.3.3R3(config)#router bgp 65002 65002修改为65001+自己学号后两位R3(config-router)#neighbor 2.2.2.2 remote-as 65001 65001修改为65000+自己学号后两位R3(config-router)#neighbor 2.2.2.2 update-source lo1 lo1为3.3.3.3的接口R3(config-router)#neighbor 2.2.2.2 ebgp-multihop 2R3(config-router)#network 192.168.2.0R3(config-router)#network 192.168.3.0R3(config-router)#network 192.168.4.0R3(config-router)#network 192.168.5.0R3(config-router)#network 192.168.6.0R3(config-router)#network 192.168.7.0R3(config)#ip route 2.2.2.2 255.255.255.255 192.168.2.2注：添加静态路由，使得R2能够访问2.2.2.2问题7：查看路由器R3的路由表，能否得到全网的路由信息？问题8：查看路由器R1的路由器，能否得到全网的路由信息？9、在路由器R1中添加静态路由，使得能够访问3.3.3.3R1(config)#ip route 3.3.3.3 255.255.255.255 192.168.1.2问题9：过一段时间后再查看路由器R1的路由表，能否看到全网路由信息？10、通过路由汇总配置，有效的减少路由表的大小，提高路由效率。

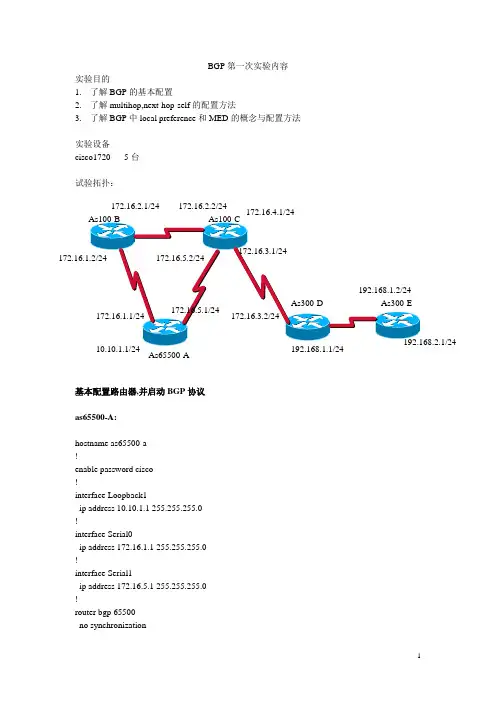

BGP第一次实验内容

BGP第一次实验内容实验目的1.了解BGP的基本配置2.了解multihop,next-hop-self的配置方法3.了解BGP中local preference和MED的概念与配置方法实验设备cisco1720 ----5台试验拓扑：172.16.2.1/24 172.16.2.2/24基本配置路由器,并启动BGP协议as65500-A:hostname as65500-a!enable password cisco!interface Loopback1ip address 10.10.1.1 255.255.255.0!interface Serial0ip address 172.16.1.1 255.255.255.0!interface Serial1ip address 172.16.5.1 255.255.255.0!router bgp 65500no synchronizationnetwork 10.10.1.0 mask 255.255.255.0 network 172.16.1.0 mask 255.255.255.0 network 172.16.5.0 mask 255.255.255.0 neighbor 172.16.1.2 remote-as 100 neighbor 172.16.5.2 remote-as 100no auto-summary!line vty 0 4password ciscologinas100-B:hostname as100-b!enable password cisco!interface Serial0ip address 172.16.2.1 255.255.255.0 clockrate 56000!interface Serial1ip address 172.16.1.2 255.255.255.0 clockrate 56000!router ripversion 2network 172.16.0.0!router bgp 100no synchronizationnetwork 172.16.1.0 mask 255.255.255.0 network 172.16.2.0 mask 255.255.255.0 neighbor 172.16.1.1 remote-as 65500 neighbor 172.16.2.2 remote-as 100!line vty 0 4password ciscologin!as100-C:hostname AS100-C!enable password cisco!interface Loopback1ip address 172.16.4.1 255.255.255.0!interface FastEthernet0/0ip address 172.16.3.1 255.255.255.0!interface Serial0/0ip address 172.16.2.2 255.255.255.0!interface Serial0/1ip address 172.16.5.2 255.255.255.0!router ripversion 2network 172.16.0.0!router bgp 100no synchronizationnetwork 172.16.2.0 mask 255.255.255.0 network 172.16.3.0 mask 255.255.255.0 network 172.16.4.0 mask 255.255.255.0 network 172.16.5.0 mask 255.255.255.0 neighbor 172.16.2.1 remote-as 100 neighbor 192.168.1.2 remote-as 300 neighbor 172.16.5.1 remote-as 65500!line vty 0 4password ciscologinas300-D!hostname AS300-D!enable password cisco!interface FastEthernet0/0ip address 172.16.3.2 255.255.255.0!interface Serial0/0ip address 192.168.1.1 255.255.255.0!router eigrp 300network 192.168.1.0!ip route 0.0.0.0 0.0.0.0 172.16.3.1line vty 0 4password ciscologin!as300-Ehostname AS300-E!enable password cisco!interface Loopback0ip address 192.168.2.1 255.255.255.0!interface Serial0/0ip address 192.168.1.2 255.255.255.0!router eigrp 300network 192.168.1.0network 192.168.2.0!router bgp 300network 192.168.1.0network 192.168.2.0neighbor 172.16.3.1 remote-as 100!line vty 0 4password ciscologin!基本配置好路由器后，查看路由器运行BGP协议的情况。

BGP 的配置

实验三十一、BGP 的配置一、实验目的1. 掌握BGP 的配置方法2. 理解BGP 协议的工作过程二、应用环境BGP 是自治系统间的路由，在企业环境下并不多见三、实验设备1. DCR-1751 三台2. CR-V35FC 一条3. CR-V35MT 一条四、实验拓扑五、实验要求配置表Router-A Router-B Router-CS1/1(DCE) 192.168.1.1 S/1/0(DTE) 192.168.1.2 F0/0 192.168.2.2F0/0 192.168.0.1 F0/0 192.168.2.1 E1/0 192.168.3.1六、实验步骤第一步：参照实验三，按照上表配置所有接口的IP 地址，保证所有接口全部是up 状态，测试连通性第二步：配置ROUTER-ARouter-A_config#router bgp 200 ！为自治系统200 配置BGP 进程Router-A_config_bgp#neighbor 192.168.1.2 remote-as 10！指定邻居和它所在的自治系统Router-A_config_bgp#network 192.168.0.0 ！通告一个路由表中存在的路由第三步：配置ROUTER-BRouter-B#confRouter-B_config#router bgp 100Router-B_config_bgp#neighbor 192.168.1.1 remote-as 200Router-B_config_bgp#neighbor 192.168.2.2 remote-as 100 ！指明IBGP 邻居第四步：配置ROUTER-CRouter-C#confRouter-C_config#router bgp 100Router-C_config_bgp#neighbor 192.168.2.1 remote-as 100 ！指明IBGP 邻居第五步：查看路由器B 的IP BGP 表Router-B#sh ip bgpBGP table version is 0, local router ID is 192.168.2.1Status codes: s suppressed, d damped, h history, * valid, > best, i - internal Origin codes: i - IGP, e - EGP, ? - incompleteNetwork Next Hop Metric LocPrf Weight Path*> 192.168.0.0/24 192.168.1.1 0 200 i第六步：查看路由器B 的路由表Router-B#sh ip routeCodes: C - connected, S - static, R - RIP, B - BGP, BC - BGP connectedD - DEIGRP, DEX - external DEIGRP, O - OSPF, OIA - OSPF inter areaON1 - OSPF NSSA external type 1, ON2 - OSPF NSSA external type 2OE1 - OSPF external type 1, OE2 - OSPF external type 2DHCP - DHCP typeVRF ID: 0B 192.168.0.0/24 [20,0] via 192.168.1.1 ！得到了BGP 路由C 192.168.1.0/24 is directly connected, Serial1/0C 192.168.2.0/24 is directly connected, FastEthernet0/0第七步：查看路由器C 的BGP 表Router-C#sh ip bgpStatus : > best, * valid, i internal, s suppressed, d damped, h history Origin : i - IGP, e - EGP, ? - incompleteNetwork Next Hop Weight LocPrf Metric Path * i192.168.0.0/24 192.168.1.1 0 100 200 I ！是IBGPNumber of displayed routes: 1第八步：并查看路由器C 的路由表Router-C#sh ip routeCodes: C - connected, S - static, R - RIP, B - BGPD - DEIGRP, DEX - external DEIGRP, O - OSPF, OIA - OSPF inter areaON1 - OSPF NSSA external type 1, ON2 - OSPF NSSA external type 2OE1 - OSPF external type 1, OE2 - OSPF external type 2C 192.168.2.0/24 is directly connected, FastEthernet0/0C 192.168.3.0/24 is directly connected, Ethernet1/0！并没有出现在路由表中（因为C 不知道下一跳 192.168.1.1 怎么走，也就是没有去下一跳的路由；而且没有与IGP 同步）第九步：相关的查看命令Router-B#sh ip bgp summary ！显示对等体状态router bgp 100BGP local AS: 100, router identifier: 192.168.2.1IGP synchronization check: enabledDefault local preference: 100Distance: external 20 internal 200 local 200Timers: keepalive 60, holdtime 1801 network entries using 120 bytes of memory1 path entries using 68 bytes of memory0 BGP path attribute entries using 0 bytes of memory-2108128251 BGP AS-PATH entries using -674270772 bytes of memory 0 BGP extended community entries using 0 bytes of memory Neighbor V AS State/Pref Up/Down InQ OutQ MsgRcvd MsgSent TblVer 192.168.1.1 4 200 1 00:29:30 0 0 32 32 0192.168.2.2 4 100 0 00:28:07 0 0 29 33 0Number of configured neighbors: 2。

BGP实验手册

BGP实验手册实验：BGP宣告精确路由和聚合路由实验：实验拓扑为：说明：R1在AS1，R2在AS2 R3在AS 3R1的具体配置如下：interface Loopback0ip address 192.168.192.1 255.255.255.0interface Loopback1ip address 192.168.193.1 255.255.255.0interface Loopback2ip address 192.168.194.1 255.255.255.0interface Loopback3ip address 192.168.195.1 255.255.255.0interface Loopback4ip address 192.168.196.1 255.255.255.0interface Loopback5ip address 192.168.197.1 255.255.255.0interface Loopback6ip address 192.168.198.1 255.255.255.0interface Loopback7ip address 192.168.199.1 255.255.255.0router ospf 1log-adjacency-changesnetwork 192.168.192.0 0.0.0.255 area 0network 192.168.193.0 0.0.0.255 area 0network 192.168.194.0 0.0.0.255 area 0network 192.168.195.0 0.0.0.255 area 0network 192.168.196.0 0.0.0.255 area 0network 192.168.197.0 0.0.0.255 area 0network 192.168.198.0 0.0.0.255 area 0network 192.168.199.0 0.0.0.255 area 0!router bgp 1aggregate-address 192.168.192.0 255.255.248.0 聚合路由redistribute ospf 1 实验采用重分布，但是实际不建议这样。

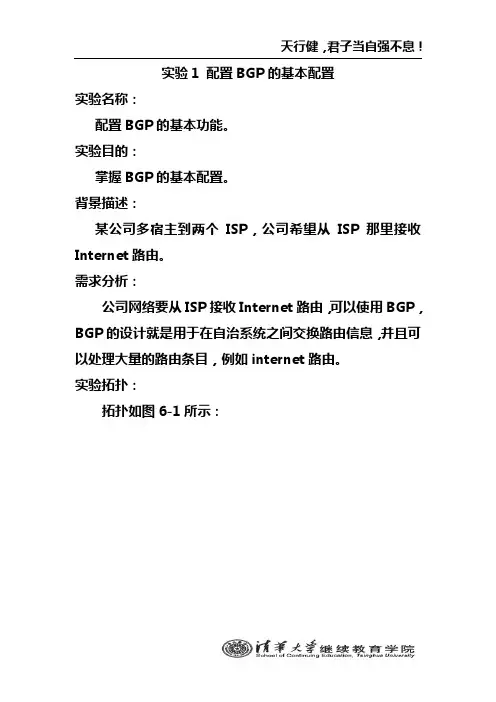

实验1 配置BGP基本功能

实验1 配置BGP的基本配置
实验名称：
配置BGP的基本功能。

实验目的：
掌握BGP的基本配置。

背景描述：
某公司多宿主到两个ISP，公司希望从ISP那里接收Internet路由。

需求分析：
公司网络要从ISP接收Internet路由，可以使用BGP，BGP的设计就是用于在自治系统之间交换路由信息，并且可以处理大量的路由条目，例如internet路由。

实验拓扑：
拓扑如图6-1所示：
实验设备：
路由器3台
预备知识：
路由器基本配置知识、IP路由知识、BGP工作原理
实验原理：
BGP被设计用于在自治系统之间交换路由信息，并且可以处理大量的路由条目，例如Internet路由。

使用BGP的第一步就是在需要交换路由信息的路由器之间建立BGP邻居关系。

实验步骤：
实验过程中遇到的问题、问题原因和解决方法：。

BGP的基本配置案例

peer 4.4.4.4 as-number 65300
peer 10.10.10.1 as-number 65000
peer 4.4.4.4 connect-interface LoopBack0
#
ip route-static 3.3.3.3 255.255.255.255 10.10.10.5
Origin : i - IGP, e - EGP, ? - inplete
Network NextHop MED LocPrf PrefVal Path/Ogn
*> 1.1.1.1/32 10.10.10.1 0 0 65000i
i 10.10.20.1 0 100 0 65000i
*> 2.2.2.2/32 0.0.0.0 0 0 i
#
port-security enable
#
vlan 1
#
domain system
RTB上面路由查看：
[R2]dis bgp routing-table
Total Number of Routes: 4
BGP Local router ID is 2.2.2.2
Status codes: * - valid, > - best, d - damped,
h - history, i - internal, s - suppressed, S - Stale
#
RTB上network命令发布路由：
#
bgp 65300
network 2.2.2.2 255.255.255.255
#
RTD上network命令发布路由：
#
bgp 65300
network 4.4.4.4 255.255.255.255

bgp组网实验简单配置

BGP邻居建立与路由发布实验拓扑图：实验配置：1.接口ip地址配置r1#show ip int briefInterface IP-Address OK? Method Status Protocol Serial0/0 10.10.13.1 YES manual up up Serial0/1 10.10.1.5 YES manual up up FastEthernet1/0 10.10.1.1 YES manual up up Loopback0 10.10.0.1 YES manual up upr2#show ip int briefInterface IP-Address OK? Method Status Protocol Serial0/0 10.20.24.1 YES manual up up Serial0/1 10.10.1.9 YES manual up up FastEthernet1/0 10.10.1.2 YES manual up up Loopback0 10.10.0.2 YES manual up upr3#show ip int briefInterface IP-Address OK? Method Status Protocol Serial0/0 10.10.13.2 YES manual up up FastEthernet1/0 10.30.34.1 YES manual up up Ethernet3/0 10.30.3.1 YES manual up up Loopback0 10.30.0.1 YES manual up upr4#show ip int briefInterface IP-Address OK? Method Status Protocol Serial0/0 10.20.24.2 YES manual up up FastEthernet1/0 10.30.34.2 YES manual up up Ethernet3/0 10.40.4.1 YES manual up up Loopback0 10.40.0.1 YES manual up upr5#show ip int briefInterface IP-Address OK? Method Status Protocol Serial0/0 10.10.1.6 YES manual up up FastEthernet1/0 10.10.1.13 YES manual up up Ethernet3/0 10.10.5.1 YES manual up up Loopback0 10.10.0.5 YES manual up upr6#show ip int briefInterface IP-Address OK? Method Status Protocol Serial0/0 10.10.1.10 YES manual up up FastEthernet1/0 10.10.1.14 YES manual up up Ethernet3/0 10.10.6.1 YES manual up up Loopback0 10.10.0.6 YES manual up up保证直连的连通性：r1#ping 10.10.13.2Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 10.10.13.2, timeout is 2 seconds:!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 8/22/40 msr1#ping 10.10.1.6Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 10.10.1.6, timeout is 2 seconds:!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 12/35/76 msr1#ping 10.10.1.2Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 10.10.1.2, timeout is 2 seconds:.!!!!Success rate is 80 percent (4/5), round-trip min/avg/max = 8/28/56 ms 2.IGP路由协议配置r1(config)#router ospf 1r1(config-router)#router-id 1.1.1.1r1(config-router)#net 10.10.1.0 0.0.0.255 area 0r1(config-router)#net 10.10.0.1 0.0.0.0 area 0r1(config-router)#net 10.10.13.1 0.0.0.3 area 0r1(config-router)#passive-interface s0/0//**配置被动接口，保护内部安全不被外部网络学习到自己自治系统的路由r1(config-router)#$ormation originate always metric 2000 metric-type 1//**下发缺省路由r2(config)#router ospf 1r2(config-router)#router-id 2.2.2.2r2(config-router)#net 10.10.0.2 0.0.0.0 area 0r2(config-router)#net 10.10.1.0 0.0.0.255 area 0r2(config-router)#redistribute connected metric 2000 metric-type 1 subnets//**重发布直连路由进ospf进程，让其他路由器学习到这条直连路由r2(config-router)#$ormation originate always metric 2000 metric-type 1//**同样也发布缺省路由，作为r1的备份r5(config)#router ospf 1r5(config-router)#net 10.10.0.5 0.0.0.0 area 0r5(config-router)#net 10.10.1.13 0.0.0.3 area 0r5(config-router)#net 10.10.1.6 0.0.0.3 area 0r5(config-router)#net 10.10.5.1 0.0.0.255 area 0r6(config)#router ospf 1r6(config-router)#router-id 6.6.6.6r6(config-router)#net 10.10.0.6 0.0.0.0 area 0r6(config-router)#net 10.10.1.14 0.0.0.3 area 0r6(config-router)#net 10.10.6.1 0.0.0.255 area 0r6(config-router)#net 10.10.1.10 0.0.0.3 area 0//**AS30和AS40里面只有一台路由器，无需运行IGP将自治系统内的接口配置成点对点类型且ospf cost值配置为100：r1(config)#int f1/0r1(config-if)#ip ospf net point-to-p //**接口配置成点对点，节省收敛时间r1(config-if)#ip ospf cost 100 //**链路cost值统一配成100r1(config)#int s0/1r1(config-if)#ip ospf net point-to-pr1(config-if)#ip ospf cost 100r2(config)#int f1/0r2(config-if)#ip ospf net point-to-pr2(config-if)#ip ospf cost 100r2(config)#int s0/1r2(config-if)#ip ospf net point-to-pr2(config-if)#ip ospf cost 100r5(config)#int s0/0r5(config-if)#ip ospf net point-to-pr5(config)#int f1/0r5(config-if)#ip ospf net point-to-pr5(config-if)#ip ospf cost 100r5(config-if)#int s0/0r5(config-if)#ip ospf cost 100r6(config)#int f1/0r6(config-if)#ip ospf net pr6(config-if)#ip ospf net point-to-pr6(config)#int s0/1r6(config-if)#ip ospf net point-to-pr6(config)#int f1/0r6(config-if)#ip ospf cost 100r6(config-if)#int s0/0r6(config-if)#ip ospf cost 100查看邻居关系的建立：r1#show ip ospf neiNeighbor ID Pri State Dead Time Address Interface2.2.2.2 0 FULL/ - 00:00:35 10.10.1.2 FastEthernet1/010.10.0.5 0 FULL/ - 00:00:32 10.10.1.6 Serial0/1r2#show ip ospf neiNeighbor ID Pri State Dead Time Address Interface1.1.1.1 0 FULL/ - 00:00:30 10.10.1.1 FastEthernet1/0 6.6.6.6 0 FULL/ - 00:00:34 10.10.1.10 Serial0/1r5#show ip ospf neiNeighbor ID Pri State Dead Time Address Interface6.6.6.6 0 FULL/ - 00:00:34 10.10.1.14 FastEthernet1/0 1.1.1.1 0 FULL/ - 00:00:36 10.10.1.5 Serial0/0r6#show ip ospf neiNeighbor ID Pri State Dead Time Address Interface 10.10.0.5 0 FULL/ - 00:00:33 10.10.1.13 FastEthernet1/0 2.2.2.2 0 FULL/ - 00:00:39 10.10.1.9 Serial0/0BGP邻居建立：r1(config)#router bgp 10 //**定义自治系统号为10r1(config-router)#no synchronization //**关同步r1(config-router)#no auto-summary //**关闭自动汇总r1(config-router)#neighbor 10.10.0.2 remote-as 10//**与自治系统为10的10.10.0.2建立邻居关系r1(config-router)#neighbor 10.10.0.2 update-source loopback 0//**使用loopback 0接口来建立邻居关系r1(config-router)#neighbor 10.10.13.2 remote-as 30//**与自治系统30的10.10.13.2建立邻居关系r2(config)#router bgp 10r2(config-router)#no synr2(config-router)#no aur2(config-router)#nei 10.10.0.1 remote-as 10r2(config-router)#neighbor 10.10.0.1 update-source loop 0r2(config-router)#nei 10.20.24.2 remote-as 40r3(config)#router bgp 30r3(config-router)#no synchronizationr3(config-router)#no aur3(config-router)#nei 10.10.13.1 remote-as 10r3(config-router)#nei 10.30.34.2 remote-as 40r4(config)#router bgp 40r4(config-router)#no synr4(config-router)#no aur4(config-router)#nei 10.20.24.1 remote-as 10r4(config-router)#nei 10.30.34.1 remote-as 30查看bgp邻居表：r1#show ip bgp sumBGP router identifier 10.10.0.1, local AS number 10BGP table version is 4, main routing table version 43 network entries using 351 bytes of memory5 path entries using 260 bytes of memory6/3 BGP path/bestpath attribute entries using 744 bytes of memory3 BGP AS-PATH entries using 72 bytes of memory0 BGP route-map cache entries using 0 bytes of memory0 BGP filter-list cache entries using 0 bytes of memoryBGP using 1427 total bytes of memoryBGP activity 3/0 prefixes, 5/0 paths, scan interval 60 secsNeighbor V AS MsgRcvd MsgSent TblVer InQ OutQ Up/Down State/PfxRcd 10.10.0.2 4 10 115 115 4 0 0 01:49:09 210.10.13.2 4 30 113 113 4 0 0 01:47:49 2r2#show ip bgp sumNeighbor V AS MsgRcvd MsgSent TblVer InQ OutQ Up/Down State/PfxRcd 10.10.0.1 4 10 115 115 7 0 0 01:49:43 210.20.24.2 4 40 116 114 7 0 0 01:47:12 2r3#show ip bgp sumNeighbor V AS MsgRcvd MsgSent TblVer InQ OutQ Up/Down State/PfxRcd 10.10.13.1 4 10 114 114 4 0 0 01:48:46 210.30.34.2 4 40 116 114 4 0 0 01:47:19 2r4#show ip bgp sumNeighbor V AS MsgRcvd MsgSent TblVer InQ OutQ Up/Down State/PfxRcd 10.20.24.1 4 10 115 117 6 0 0 01:48:23 210.30.34.1 4 30 115 117 6 0 0 01:48:08 2//** i表示network发布的igp//** e表示egp协议发布egp//** ？表示redistribute发布incompleteBGP路由发布（静态注入）：r1(config)#ip route 10.10.0.0 255.255.0.0 null0 //**黑洞路由配置，当去往目标网段down 时，能够在本路由器上就丢包，不会在去往其他路由器而占用带宽r1(config)#router bgp 10r1(config-router)#network 10.10.0.0 mask 255.255.0.0 //**将10.10.0.0 网段手动静态注入BGP，使BGP能承载这些路由其他路由器也进行相应配置：r2(config)#ip route 10.10.0.0 255.255.0.0 null0r2(config)#router bgp 10r2(config-router)#net 10.10.0.0 mask 255.255.0.0r3(config)#ip route 10.30.0.0 255.255.0.0 null0r3(config)#router bgp 30r3(config-router)#net 10.30.0.0 mask 255.255.0.0r4(config)#ip route 10.40.0.0 255.255.0.0 null0r4(config)#router bgp 40r4(config-router)#net 10.40.0.0 mask 255.255.0.0查看bgp表和全局路由表：r1#show ip bgpBGP table version is 4, local router ID is 10.10.0.1Status codes: s suppressed, d damped, h history, * valid, > best, i - internal,r RIB-failure, S StaleOrigin codes: i - IGP, e - EGP, ? - incompleteNetwork Next Hop Metric LocPrf Weight Path* i10.10.0.0/16 10.10.0.2 0 100 0 i*> 0.0.0.0 0 32768 i*> 10.30.0.0/16 10.10.13.2 0 0 30 i* 10.40.0.0/16 10.10.13.2 0 30 40 i*>i 10.20.24.2 0 100 0 40 i//**Bgp表只选择最佳路由，*表示存在这样一条链路但是没有选择其进路由表，原因是选10.10.13.2作为下一跳要经过30 和40两个自治系统，而如果选择10.20.24.2为下一跳只需经过40这一个自治系统，路由器会选择AS_path最短的路由r1#show ip route10.0.0.0/8 is variably subnetted, 15 subnets, 4 masksS 10.10.0.0/16 is directly connected, Null0C 10.10.1.0/30 is directly connected, FastEthernet1/0C 10.10.0.1/32 is directly connected, Loopback0O 10.10.0.2/32 [110/101] via 10.10.1.2, 01:02:20, FastEthernet1/0O 10.10.5.0/24 [110/110] via 10.10.1.6, 01:02:20, Serial0/1C 10.10.1.4/30 is directly connected, Serial0/1O 10.10.0.5/32 [110/101] via 10.10.1.6, 01:02:20, Serial0/1O E1 10.20.24.0/30 [110/2100] via 10.10.1.2, 01:02:20, FastEthernet1/0O 10.10.6.0/24 [110/210] via 10.10.1.6, 01:02:20, Serial0/1[110/210] via 10.10.1.2, 01:02:20, FastEthernet1/0O 10.10.0.6/32 [110/201] via 10.10.1.6, 01:02:20, Serial0/1[110/201] via 10.10.1.2, 01:02:20, FastEthernet1/0O 10.10.1.8/30 [110/200] via 10.10.1.2, 01:02:21, FastEthernet1/0C 10.10.13.0/30 is directly connected, Serial0/0O 10.10.1.12/30 [110/200] via 10.10.1.6, 01:02:21, Serial0/1B 10.30.0.0/16 [20/0] via 10.10.13.2, 01:55:17B 10.40.0.0/16 [200/0] via 10.20.24.2, 01:54:25//**两条bgp路由一条管理距离为20，为外部r3学习到的，一条管理距离为200为自己自治系统r2发的。

BGP的基本配置

使用这条命令禁用这条邻居的连接，只有在对邻居路由器的策略做重大修改时，才需要这条命令。
2 peer group 的配置
在BGP中对多个邻居使用相同的策略，那么我们就会使用到peer group（也称对等体组）
Router(config-router)#neighbor group-name peer-group 创建一个BGP的对等组
指定邻居激活接口
Router(config-router)#neighbor A.B.C.D remote-as xx(对端AS号)
BGP路由使用自治系统号判断邻居的种类，同一个AS内为ibgp邻居，不同AS内为ebgp邻居。
指定路由选择更新的源IP地址：
Router(config-router)#neighbor A.B.C.D update-source [interface]
Router(config-router)#neighbor group-name remote-as 以这样的语法去添加组的命令
Router(config-router)#neighbor group-name update-source [interface]
Router(config-router)#neighbour A.B.C.D peer-group group-name 将某个邻居加入对等体组
EBGP邻居使用loopback口建立邻居的时候还要加上
Router(config-router)#neighbor A.B.C.D ebgp-mulithop [2–255]如果不加默认是255
这条命令修改默认的存活时间（TTL）值，以增大ebgp对等体的跳数，从而使得能够路由到ebgp环回接口。

BGP 基础概念及实验

BGP 基础概念及实验简言之，如果IGP是在一个个路由器之间的路由选择，那么BGP就是在一群路由器之间进行路由选择一群路由器，在BGP的定义里叫做AS，(这个不同于EIGRP的AS)，这里的AS可以理解为一群被共同管理的、使用相同IGP和度量分组的路由器，也可以暂时理解为一个运营商：中国电信移动联通之类。

公有AS是一个全球化概念，使用需要申请AS：取值范围：1-655351－64511 （公有），64512－65535 （私有）电信AS号：4134 网通AS号：9929 4837 中国教育网：4538上图的4个网络云，每个云就是一个AS，他们之间运行的协议叫做EBGP，相对应的是IBGP 仔细观察上图，AS65500中，AC之间并只有IGP，没有BGP，为了能够是BGP网络能够贯通（使4个黄色的环能够连成一体），我们需要在4个AS中也运行BGP协议，这个叫做IBGP 在图片上很容易分辨出IBGP和EBGP.如果还是不明白，那么可以记住下面几条，可以助于理解：1：一个AS通常代表一个独立的组织结构，并应用它自己的路由和安全策略。

BGP协议用于帮助这些自治系统共享它们的路由信息。

2当BGP运行于一个AS内，它被称为内部BGP（IBGP），当BGP运行于AS之间，它被称为外部BGP(EBGP)3 AS by AS这个理念贯穿整个BGPBGP的特性每本讲BGP的书都有，看起来是一个很牛逼的协议。

支持超大网络啦，可靠啦，对路由的控制啦，甚至官方建议都是不懂的人不要用，反正很牛逼就是。

我们需要知道的就是1：BGP是我们现在所学的的唯一采用TCP作为连接协议的路由协议，端口号是1792：BGP只采用增量和触发更新。

BGP的数据库BGP数据库类似OSPF，也有3张表·邻居表：就是保存BGP的邻居关系的表，话说，思科公司那位神奇的老太太说运行BGP的路由器就叫做BGP speaker，她老人家也说了，一个BPG neighbor也叫做BPG Peer·转发表(BGP表)列出从邻居学到的所有网络列出到目的网络的多条路径到每条路径的BPG属性·路由表就是平时的路由表，谁的AD小，谁就进去BGP报文Open:用来建立基友关系的，包含了一些BGP的属性，计时器，AS号，RouterID等,相当于：“你好，谈爱不？”Keepalive：让基友感觉到我的心跳存在,相当于”我还在这里，我还活着，别当我是空气”Update :更新路由条目用的。

bgp综合实验总结

——————————————袁月BGP综合实验1拓扑图拓扑说明：如图,有R1-R5五台路由器R1,R3,R4的S0/0、S0/1、S0/2口通过FR连接,R1为hub,帧中继链路ip为10.10.134.0/24R1,R2的F1/0口通过以太网连接,链路ip为10.10.12.0/24R4,R5的s0/1口直连，网段10.10.45.0/24每台路由器的环回0口ip为x.x.x.x/32R1上有lo1-lo5,ip地址为192.168.1.1/24---192.168.5.1/24R5上有lo1-lo5,ip地址为172.16.1.1/24---172.16.5.1/24实验要求：1.配置底层：配置每台设备的接口ip，配置完成后确保直连可达每个路由器的环回口是X.X.X.X/322.配置IGP全网运行OSPF area0，仅宣告lo0口和链路ip进入ospf，NBMA区域任意处理3.建立BGP邻居BGP AS区域划分如图,按照如下规则建立对等关系.使用回环口建立邻居.R1 peer R2R2 peer R1,R3R3 peer R2,R4R4 peer R5R5 peer R44.BGP 路由宣告邻居建立完成后，将R1和R5的lo0口宣告进入BGP，使用network命令要求R1,R5使用适当的方式宣告各自的lo1-lo5宣告完成后要求每台设备的bgp转发表可见这些路由5.BGP路由控制要求做出适当控制，达成下列条件，具体方法不限1、使下列条目出现在R1的bgp表中*> 172.16.1.0/24 2.2.2.2 100 0 255 2 3 i*> 172.16.2.0/24 2.2.2.2 255 10 20 2 3 ? *> 172.16.3.0/24 2.2.2.2 0 2 3 i*> 172.16.4.0/24 2.2.2.2 255 2 3 i*> 172.16.5.0/24 2.2.2.2 100 0 255 2 3 i2、使下列条目出现在R5的bgp表中*> 192.168.0.0/21 0.0.0.0 100 32768 2 1 i *> 192.168.1.0 4.4.4.4 0 2 1 i *> 192.168.2.0 4.4.4.4 0 2 1 is> 192.168.3.0 4.4.4.4 0 2 1 is> 192.168.4.0 4.4.4.4 0 2 1 i *> 192.168.5.0 4.4.4.4 0 2 1 i3、完成后，R1，R5互相可PING通对方宣告的这些bgp路由实验效果：R1上查看BGP表R5上查看BGP表BGP综合实验2拓扑图实验要求如下：1 R1与R2为EBGP R2与R3、R4为EBGP R3与R4为IBGP R3与R4、R5为EBGP每台路由器都有X.X.X.XX/32作为router-id 全网底层跑EIGRP 1002 R3、R4学到R1上的bgp路由下一跳必须为AS100的，R5上学到的R1和R3的路由，优走R33 在R1和R5上的回环口分别是20.20.20.0/24和30.30.30.0/24，都重分布到BGP中，使其相互学到并互相连通！实验效果：R3和R4上查看BGP表R5上查看路由表R1和R5上的lo0互相ping通BGP综合实验3拓扑图实验要求如下：1 R4上有192.168.1.0/24、192.168.2.0/24、192.168.3.0/24、192.168.4.0/24和100.100.100.0/24网段，R5上有172.16.1.0/24、172.16.2.0/24、172.16.3.0/24、172.16.4.0/24和50.50.50.1/32网段2 R1为DR，R2和R3不参与DR选举每台路由器都有x.x.x.x/24做为router-id3 Ospf学到的是192.168汇总和172.16的汇总以及100.100的明细路由4 EIGRP不能学到192.168的路由，能学到100.100的路由5 R4为AS100R2为AS200R5为AS300R4只与R2建立EBGP，R5只与R2建立EBGP，R4能学到50.50.50.1/32的路由，且可达！。

计算机网络实验_实验9 BGP实验_

北航计算机网络实验
分析状态机的方法
其他相关命令：
取消debug命令 undo debugging bgp event 取消terminal命令 undo terminal debugging 重新启动BGP协议 reset bgp all 显示BGP邻居状态 display bgp peer 显示BGP路由表 display bgp routing-table
传输层协议：TCP，端口号179 支持CIDR（无类别域间选路），控制路由表
的扩展路由更新：只发送增量路由为路由附带属性信息丰富的路由过滤和路由策略
9
北航计算机网络实验
BGP工作机制
AS1
AS2
AS5
AS4
AS6
AS3 AS7
BGP协议仅仅在BGP对等体（邻居）之间管理和维护它所得到的路由。
Others
Others Start
Open-sent
Correct OPEN packet received
Error Error
Idle Error
KeepAlive timer expiry
Open-confirm
Established
KeepAlive packet received
1. KeepAlive timer expiry
实验目的
掌握BGP协议的的基本原理和配置方法了解BGP协议的状态转换机制理解BGP路由聚合的原理和作用掌握BGP的基本路由属性及其作用掌握配置BGP路由策略的方法掌握BGP同步机制的原理和作用
4
北航计算机网络实验
BGP协议概述
Internet层次化路由体系结构自治系统 BGP协议基本概念 BGP工作机制 BGP两种邻居－IBGP和EBGP BGP路由通告原则 BGP同步成为BGP路由的途径

BGP同步实验与总结

BGP同步实验与总结
一、BGP同步学习总结。

1、BGP同步打开后：从IBGP学到的路由默认不会用（不会加入路由表），直到从IGP也学到。

2、BGP同步打开后：在bgp同步打开的情况下,一个BGP路由器不会把那些通过ibgp邻居学到的bgp路由通告给自己的ebgp邻居;除非自己的igb路由表中存在这些路由,才可以向ebgp路由器通告。

3、BGP同步目的：防止一个AS(不是所有的路由器都运行bgp)内部出现路由黑洞,即向外部通告了一个本AS不可达的虚假的路由。

二、实验：
1、拓扑。

R2开启BGP同步后，10.1.1.0路由的变化。

2、配置。

2.1 变化一：关闭BGP同步。

2.2 R2开启BGP同步。

AS 3中的R3没有收到10.1.1.0的路由，在R2上写入一条默认路由：ip route 10.1.1.0 255.255.255.0 12.1.1.1
R3上的BGP路由：
R3上的10.1.1.0 加入ip 路由表：。

H3C BGP基础路由实验

一、实验步骤配置各台设备的ip地址测试直连的连通性配置RIP 路由协议配置BGP路由协议宣告BGP网络测试网络的连通性给出全网不互联的解决方案测试全网互联二、配置命令及其实验结果配置物理接口IP地址和loopback地址，并测试直连的连通性--------------略配置RIP路由协议wcg-RT1：rip 1undo summaryversion 2network 192.168.12.0network 1.0.0.0network 192.168.14.0wcg-RT2：rip 1undo summaryversion 2network 0.0.0.0wcg-RT3：rip 1undo summaryversion 2network 192.168.23.0network 192.168.34.0network 3.0.0.0wcg-RT4：rip 1undo summaryversion 2network 0.0.0.0在wcg-RT1上查看IP路由表配置BGP路由协议wcg-RT1：bgp 100router-id 1.1.1.1peer 4.4.4.4 as-number 100peer 2.2.2.2 as-number 100peer 4.4.4.4 connect-interface LoopBack0 peer 2.2.2.2 connect-interface LoopBack0bgp 100router-id 2.2.2.2peer 1.1.1.1 as-number 100peer 3.3.3.3 as-number 100peer 1.1.1.1 connect-interface LoopBack0 peer 3.3.3.3 connect-interface LoopBack0wcg-RT3：bgp 100router-id 3.3.3.3peer 4.4.4.4 as-number 100peer 2.2.2.2 as-number 100peer 192.168.35.2 as-number 200peer 4.4.4.4 connect-interface LoopBack0 peer 2.2.2.2 connect-interface LoopBack0wcg-RT4：bgp 100router-id 4.4.4.4peer 1.1.1.1 as-number 100peer 3.3.3.3 as-number 100peer 1.1.1.1 connect-interface LoopBack0 peer 3.3.3.3 connect-interface LoopBack0在wcg-RT1和wcg-RT3上查看BGP邻居表宣告BGP路由bgp 100network 192.168.0.100 255.255.255.255network 192.168.1.100 255.255.255.255wcg-RT3：bgp 100router-id 3.3.3.3network 172.16.0.100 255.255.255.255network 172.16.1.100 255.255.255.255在wcg-RT1，wcg-RT2，wcg-RT3和wcg-RT4查看BGP路由表查看wcg-RT1和wcg-RT2的IP路由表此时全网没有互联由于BGP的宣告规则，wcg-RT1是学不到wcg-RT3上的两个172网段的路由，同理wcg-RT3也学不到wcg-RT1上的两个192网段的路由解决方案：wcg-RT1和wcg-RT3建立对等体关系wcg-RT1：bgp 100peer 3.3.3.3 as-number 100peer 3.3.3.3 connect-interface LoopBack0wcg-RT3：bgp 100peer 1.1.1.1 as-number 100peer 1.1.1.1 connect-interface LoopBack0查看wcg-RT3的BGP邻居查看wcg-RT1和wcg-RT3的BGP路由表查看wcg-RT1和wcg-RT3上的IP路由表用ping命令测试全网互联。

BGP基础实验

2summaryonly参数仅将聚合后的路由传递出去明细路由不再传递3asset参数对非本as内生成的路由聚合后聚合路由会丢失原来的as信息通过asset可以看到以前as的一个无序列表4suppressmap根据条件进行明细路由的抑制bgp实验要求拓扑与实验三相同r2分别与r1r3建立ebgp邻居关系实验要求拓扑与实验三相同在r3上下发缺省路由在三台路由器上看路由的变化掌握bgp下发缺省路由的方式及三种方式的区别
BGP实验一
实验一：实验一：实验内容
知识点
1 、成为成为BGP路由的三种方式路由的三种方式
a）半动态注入：在R3上，network 1.1.1.1 mask 255.255.255.255 半动态注入： R3上 bgp查看路由表的变化在R4上通过show ip bgp查看路由表的变化 R4上通过show 上通过 b）静态注入：在R3上，ip route 33.3.3.3 255.255.255.255 Null0 静态注入： R3上 network 33.1.1.1 mask 255.255.255.255 bgp查看路由表的变化在R4上通过show ip bgp查看路由表的变化 R4上通过show 上通过
10.10.12.2
R210.10.24.2
L0:1.1.1.1/32 L1：11.1.1.1/32
L0:2.2.2.2/32
AS 65000 OSPF
实验二：实验二：实验要求
实验要求：实验要求：
按照拓扑完成基本配置 R1、R2通过、通过通过LOOPBACK0建立建立IBGP邻居关系，IGP选择邻居关系，选择OSPF 建立邻居关系选择 R3、R3通过、通过通过LOOPBACK0建立建立IBGP邻居关系，IGP选择邻居关系，选择OSPF 建立邻居关系选择 R1与R3、R2与R4间通过直连接口建立与、与间通过直连接口建立间通过直连接口建立EBGP邻居关系邻居关系 R1的Loopback1模拟用户地址 R3的Loopback1模拟互联网路由模拟用户地址，以R1的Loopback1模拟用户地址，R3的Loopback1模拟互联网路由 AS65000中的用户访问互联网时，选择从作为出口中的用户访问互联网时，选择从R2作为出口中的用户访问互联网时 AS100返回来的流量，选择R2作为入口返回来的流量，选择作为入口返回来的流量在AS100中进行路由的控制中进行路由的控制

BGP完整配置

一．基本IP配置说明：本部分配置包括基本的IP地址和相关的IGP协议。

1. R1的基本配置hostname R1no ip domain lookupinterface Loopback0ip address 1.1.1.1 255.255.255.255interface Loopback1ip address 110.0.0.1 255.0.0.0ip ospf network point-to-pointinterface FastEthernet0/0ip address 16.0.0.1 255.0.0.0no shutinterface Serial0/0ip address 12.0.0.1 255.0.0.0clock rate 2000000no shutinterface Serial0/1ip address 15.0.0.1 255.0.0.0clock rate 2000000no shutrouter ospf 1router-id 1.1.1.1network 1.1.1.1 0.0.0.0 area 1network 15.0.0.1 0.0.0.0 area 1network 110.1.1.1 0.0.0.0 area 1line con 0exec-timeout 0 0logging synchronousexit2. R2的基本配置hostname r2no ip domain lookupinterface Loopback0ip address 2.2.2.2 255.255.255.255interface Loopback1ip address 170.1.0.1 255.255.0.0interface Serial0/0ip address 12.0.0.2 255.0.0.0 clock rate 2000000no shutinterface Serial0/1ip address 23.0.0.2 255.0.0.0 clock rate 2000000no shutrouter eigrp 200network 2.2.2.2 0.0.0.0network 23.0.0.0network 170.1.0.0no auto-summaryline con 0exec-timeout 0 0logging synchronousexit3. R3的基本配置hostname r3no ip domain lookupinterface Loopback0ip address 3.3.3.3 255.255.255.255interface Serial0/0ip address 34.0.0.3 255.0.0.0 clock rate 2000000no shutinterface Serial0/1ip address 23.0.0.3 255.0.0.0 clock rate 2000000no shutrouter eigrp 200network 3.0.0.0network 23.0.0.0network 34.0.0.0no auto-summaryline con 0exec-timeout 0 0logging synchronousexit4. R4的基本配置hostname r4no ip domain lookupinterface Loopback0ip address 4.4.4.4 255.255.255.255 interface Loopback1ip address 171.1.0.1 255.255.0.0interface Serial0/0ip address 34.0.0.4 255.0.0.0 clock rate 2000000no shutinterface Serial0/1ip address 46.0.0.4 255.0.0.0 clock rate 2000000no shutrouter eigrp 200network 4.0.0.0network 34.0.0.0network 171.1.0.0auto-summaryline con 0exec-timeout 0 0logging synchronousexit5. R5的基本配置hostname r5no ip domain lookupinterface Loopback0ip address 5.5.5.5 255.255.255.255 interface Loopback1ip address 100.0.0.1 255.0.0.0ip ospf network point-to-pointinterface Serial0/0ip address 56.0.0.5 255.0.0.0 clock rate 2000000no shutinterface Serial0/1ip address 15.0.0.5 255.0.0.0 clock rate 2000000no shutrouter ospf 1router-id 5.5.5.5network 5.5.5.5 0.0.0.0 area 1 network 15.0.0.5 0.0.0.0 area 1 network 100.0.0.1 0.0.0.0 area 1line con 0exec-timeout 0 0logging synchronousexit6. R6的基本配置hostname r6no ip domain lookupinterface Loopback0ip address 6.6.6.6 255.255.255.255interface Loopback1ip address 150.1.0.1 255.255.0.0 interface Loopback2ip address 150.2.0.1 255.255.0.0 interface Loopback3ip address 150.3.0.1 255.255.0.0 interface Loopback255ip address 150.255.0.1 255.255.0.0 interface Loopback161ip address 161.1.0.1 255.255.0.0interface FastEthernet0/0ip address 16.0.0.6 255.0.0.0no shutinterface Serial0/0ip address 56.0.0.6 255.0.0.0clock rate 2000000no shutinterface Serial0/1ip address 46.0.0.6 255.0.0.0clock rate 2000000no shutline con 0exec-timeout 0 0logging synchronousexit二．基本的BGP配置说明：本部分包括基本的BGP配置，所有的IBGP和EBGP邻居全部采用loopback接口。

BGP配置实例及路由注入讲解

BGP配置及路由注入实例讲解路由协议包括很多种，例如RIP、OSPF、IS-IS、BGP等等。

前面部分章节已看过OSPF和ISIS的实例。

今天我们来看看BGP路由协议。

首先我们通过下图先来回顾一下BGP在网络中的部署位置：简单地说：BGP属于外部网关协议，一般部署于自治系统之间（例如我们在两个运营商之间部署，或两个大企业网之间部署。

当然有些运营商内部使用了多种IGP协议，此时也在一个运营商内部使用，此种场景多见于城域网-省网-国网）。

说到BGP路由协议，必然会涉及到路由注入（有些人也叫做路由引入import-route XXX）。

举个简单例子，有A和B两个企业（或运营商），均部署了不同的IGP路由协议，中间使用BGP连接。

其中B企业（运营商）内部建设了一个http网站，此时A企业（运营商）的客户需要访问该网站，则需要涉及路由注入。

一、BGP配置实例讲解1、配置环境：（1）基本组网图：（2）组网说明：1、上图中左侧为A企业，配置了IS-IS路由协议，右侧为B企业，配置了OSPF协议。

2、目前A企业内各设备能够通过IS-IS协议通信，B企业内各设备能够通过OSPF协议通信。

3、分别查看部署BGP前A-R1和B-R1的IP路由表，如下：4、因前期部分章节已说明ISIS和OSPF的配置，本节不再说明。

如有需要，请从上下载（文件位置：网站→文件共享→BGP配置实验，压缩包里有“配置bgp 前网络拓扑及数据配置”）2、配置目标：在路由器A-R1和B-R1之间部署EBGP，使用对端的物理接口作为反射器的源接口。

3、数据规划：4、配置步骤：配置BGP（包括AS、peer）a.配置路由器A-R1的BGP。

命令如下：bgp 65001router-id 1.1.1.1peer 12.12.12.2 as-number 65002peer 12.12.12.2 connect-interface GigabitEthernet 0/0/0quitb.配置路由器B-R1的BGP。

BGP基础实验指导书

BGP 基础配置原理概述BGP（Border Gateway Protocol）是一种用于AS（Autonomous System）之间的动态路由协议。

早期发布的三个版本分别是BGP-1（RFC1105）、BGP-2（RFC1163）和BGP-3（RFC1267），当前使用的版本是BGP-4（RFC4271）。

BGP-4作为事实上的Internet外部路由协议标准，被广泛应用于ISP（Internet Service Provider）之间。

BGP是一种外部网关协议（EGP），与OSPF、RIP等内部网关协议（IGP）不同，BGP 协议本身不产生路由，不发现路由，不计算路由，主要完成最佳路由的选择并在BGP邻居之间传播最佳的路由。

BGP使用TCP的179端口工作，使用TCP协议让BGP在传播大量路由时具有更高的可靠性并且更有效率，提升管理大量路由的能力。

BGP支持无类别域间路由CIDR（Classless Inter-Domain Routing），BGP采用触发的增量更新，大大减少了BGP传播路由所占用的带宽，适用于在Internet上传播大量的路由信息。

BGP路由通过携带AS-Path路径属性来避免AS之间的路由环路。

BGP提供了丰富的路由属性，通过对BGP路径属性的控制，能够对路由实现灵活的过滤和路由的控制。

BGP支持IPv4，IPv6，Multicast，VPNv4等多种协议，具有良好的扩展性，能够适应网络的发展。

BGP的邻居关系分为IBGP和EBGP两种，当BGP路由器的AS号相同时被称为IBGP邻居，当BGP路由器的AS号不同时称为EBGP邻居。

BGP协议的邻居关系建立在TCP会话之上，邻居关系必须人工指定，没有自动建立BGP邻居的能力。

实验目的●掌握IBGP与EBGP邻居的基本配置方法●掌握更改更新源，修改下一跳和EBGP多跳的配置方法●掌握BGP认证的配置方法●掌握BGP汇总的配置方法●掌握配置BGP路由过滤的基本方法●掌握修改BGP团体属性的配置方法●掌握BGP抑制的配置方法●掌握修改BGP团队属性的配置方法实验内容公司A网络如实验拓扑所示，请根据如下需求对网络进行部署：1）按照拓扑搭建网络，R1与R2间使用环回接口建立IBGP邻居关系，IGP协议使用OSPF。

BGP实验配置

!
router bgp 200
no synchronization
bgp router-id 3.3.3.3
bgp log-neighbor-changes
network 30.1.1.0 mask 255.255.255.0
network 40.1.1.0 mask 255.255.255.0
ip address 3.3.3.3 255.255.255.255
!
interface Serial0/0
ip address 20.1.1.10 255.255.255.hernet1/0
ip address 40.1.1.1 255.255.255.0
duplex auto
speed auto
!
router ospf 1
router-id 2.2.2.2
log-adjacency-changes
network 2.2.2.0 0.0.0.255 area 0
network 30.1.1.0 0.0.0.255 area 0
!
router bgp 200
no synchronization
bgp router-id 2.2.2.2
bgp log-neighbor-changes
network 30.1.1.0 mask 255.255.255.0
network 40.1.1.0 mask 255.255.255.0
duplex auto
speed auto
!
router ospf 1
router-id 4.4.4.4
log-adjacency-changes
