电动吸引器工作原理与基本结构.
电动吸引器
电动吸引器用于手术后和急救时抽吸病员的血、水、脓、痰以及胃液等。
在医疗单位应用十分普遍。
（一）按类型划分电动吸引器按用途划分有三种：即普通型电动吸引器、人工流产型电动吸引器、洗胃型电动吸引器。
1、普通型电动吸引器是专门做抽吸血、水、脓、痰等治疗使用的，不能做其他治疗使用。
2、人工流产型电动吸引器是专门做人工流产(即吸宫)的吸引器。
这种吸引器与其他类型的电动吸引器相比，有两点区别：一是有两只5000mL的储气瓶，还有两只500mL储液瓶：二是具有负压自动控制部分，用来保持设定的负压值范围。
3、洗胃型电动吸引器是专门做洗胃用的吸引器，这种吸引器的结构是将真空泵的正压和负压都利用起来。
它既有正压指示表，也有负压指示表，用专门的旋钮开关控制正压和负压的切换。
此外，它还设有控制正压和负压的调节阀。
目前，新型的洗胃机都设有正压、负压手动和自动控制功能，不易堵塞，很适合临床急诊使用。
（二）按真空泵类型划分医疗使用的电动吸引器按其使用的真空泵类型可划分为两种：1、一种是滑片式真空泵。
这种真空泵含油。
其机械噪声较大。
真空泵中贮油室无油或油液面过低时，或提油环不转动时，便不能润滑真空泵，容易将真空泵烧坏。
2、另一种是膜片式真空泵。
即真空泵是无油的。
其运行噪声小，平时不需要更多的维护。
在膜式电动吸引器中还有电磁式结构的负压吸引器。
这种吸引器也是利用膜片来控制真空泵进气和排气，达到负压吸引的目的。
滑片式电动吸引器其真空泵如果密封不严，润滑油容易泄漏，这会使内部连接用的橡胶管老化、变质，造成漏气，需要经常检查更换，才能保证真空度。
相比较之下，膜片式吸引器要好一些。
吸引器的主要组成包括：机座、电动机、真空泵、安全阀、（带过滤器）真空表、脚开关、吸引容器等部件。
（一）滑片式电动吸引器当电动机转动时，主轴即带动转子旋转，使滑片离心并紧贴于气缸内壁，由于滑片的不断旋转，气体即由进气口被吸进真空泵内，然后被压缩并由排气口排出。
这样进气口就产生了负压，即产生了吸力。
电动吸引器试题及答案
电动吸引器试题
科室：姓名：成绩：
一、填空题（60分）：
1.电动吸引器由、、
、、组成。
2.安全瓶和储液瓶的容量为mL
3.电动吸引器的原理为，电源接通负压泵工作后，从吸气孔
吸出瓶内空气，并由排气孔排出，不断循环转动，使瓶内产
生，将痰液或废液吸出。
4.电动吸引器一般的使用压力为MPa
5.电动吸引器的需要经常更换，并集中销毁。
6.设备不使用时应放在、的地方，定期运行检查。
二．简答题（40分）：
电动吸引器的一级保养包括那些内容？
一、填空题
1.压力表、负压调节器、电源开关、安全瓶、储液瓶、踏板
2.1000
3.负压
4.
5.空气过滤器
6.干燥清洁
二、简答题：
1.机器外表面的清洁、消毒
2.机器的运行情况检查
3.空气过滤器的检查。

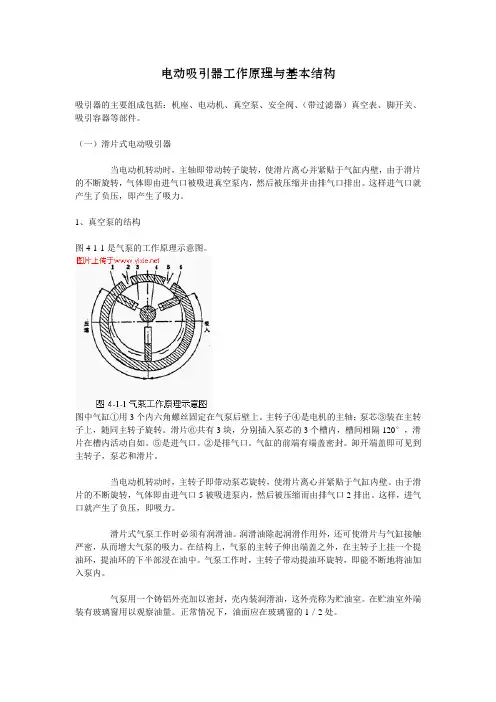

电动吸引器工作原理与基本结构.
电动吸引器工作原理与基本结构吸引器的主要组成包括：机座、电动机、真空泵、安全阀、（带过滤器）真空表、脚开关、吸引容器等部件。
（一）滑片式电动吸引器当电动机转动时，主轴即带动转子旋转，使滑片离心并紧贴于气缸内壁，由于滑片的不断旋转，气体即由进气口被吸进真空泵内，然后被压缩并由排气口排出。
这样进气口就产生了负压，即产生了吸力。
1、真空泵的结构图4-1-1是气泵的工作原理示意图。
图中气缸①用3个内六角螺丝固定在气泵后壁上。
主转子④是电机的主轴；泵芯③装在主转子上，随同主转子旋转。
滑片⑥共有3块，分别插入泵芯的3个槽内，槽间相隔120°，滑片在槽内活动自如。
⑤是进气口。
②是排气口。
气缸的前端有端盖密封。
卸开端盖即可见到主转子，泵芯和滑片。
当电动机转动时，主转子即带动泵芯旋转，使滑片离心并紧贴于气缸内壁。
由于滑片的不断旋转，气体即由进气口5被吸进泵内，然后被压缩而由排气口2排出。
这样，进气口就产生了负压，即吸力。
滑片式气泵工作时必须有润滑油。
润滑油除起润滑作用外，还可使滑片与气缸接触严密，从而增大气泵的吸力。
在结构上，气泵的主转子伸出端盖之外，在主转子上挂一个提油环，提油环的下半部浸在油中。
气泵工作时，主转子带动提油环旋转，即能不断地将油加入泵内。
气泵用一个铸铝外壳加以密封，壳内装润滑油，这外壳称为贮油室。
在贮油室外端装有玻璃窗用以观察油量。
正常情况下，油面应在玻璃窗的1／2处。
2、安全阀和过滤器(1)安全阀是为了防止电动机逆转而设计的。
电动机逆转时，负压变正压，抽气变打气，会对病人造成危害。
安全阀的构造如图4-1-2所示。
图中①是排气孔，②是安全阀片，③是阀盖，④是进气管。
气泵正常抽气时，空气由进气管吸人泵内。
如图中实线箭头所示。
此时，安全阀片将上端封闭，不使空气从上端进入。
当气泵逆转而产生正压时，正压气体即把安全阀冲开，而由排气孔1而不是从进气孔4排出。
如图中虚线箭头所示。
安全阀片应经常检查，保持平整清洁。
电动吸引器使用说明书
电动吸引器操作规程1、插上电源，打开电源开关指示灯亮，按下“起动开关”或脚踏开关，机器运转，进入工作状态。
2、吸引器在手术前，应先堵住储液瓶胶管吸气口，调整“负压调节”旋钮，并观察负压表，在调至所需的负压值即可，“负压调节”顺时针旋转负压升高，旋紧时将达到极限负压值，逆时针旋转负压下降。
3、吸引时，如机器停止运转，由于有止逆阀仍可保持储液瓶内吸引力，因此，在吸引过程中可选定极限负压范围内的任何压力点上，在停机吸引过程中，如感觉负压不够，可随时开机，提高负压。
4、使用时请注意，不要使储液瓶的液面超过吸液管，如因疏忽将液体吸入防倒流阀时，将无法继续吸引，此时需停机将储液瓶内液体倒掉，洗净重新装上上即可。
5、机器脚踏开关和起动开关可任意选用。
6、如无特殊需要，请勿将负压调节旋钮旋紧，以免负压达到极限负压，吸引力过大，造成事故或使机器带载起动。
7、机器没有切断电源时，勿打开后盖。
8、术后应对储液瓶进行清洗，与患者接触的胶管用去离子水清洗后应进行高温煮消毒。
9、与患者接触的吸引管清洗后应进行高温蒸煮消毒，建议医院使用一次性吸引管，以杜绝交叉感染。
10、吸引器在运输过程中必须防止强力冲击，雨淋和曝晒。
11、吸引器应储存在相对湿度不超过8%，无腐蚀性气体和通风良好的室内。
12、用户在使用和维护过程中，需要电原理图，接线图等技术文件时请与我公司联系，我们将及时提供。
一三0团医院电除颤的操作规程1.将病人摆放为复苏体位，迅速擦干患者皮肤。
2.选择除颤能量，单相波除颤用360J，直线双相波用120J，双相指数截断（BTE）波用150～200J。
若操作者对除颤仪不熟悉，除颤能量选择200J。
确认电复律状态为非同步方式。
3. 迅速擦干患者胸部皮肤，手持电极板时不能面向自己，将手控除颤电极板涂以专用导电糊，并均匀分布于两块电极板上。
4.电极板位置安放正确；（“STERNVM”电极板上缘放于胸骨右侧第二肋间。
“APEX”电极板上缘置于左腋中线第四肋间）电极板与皮肤紧密接触。

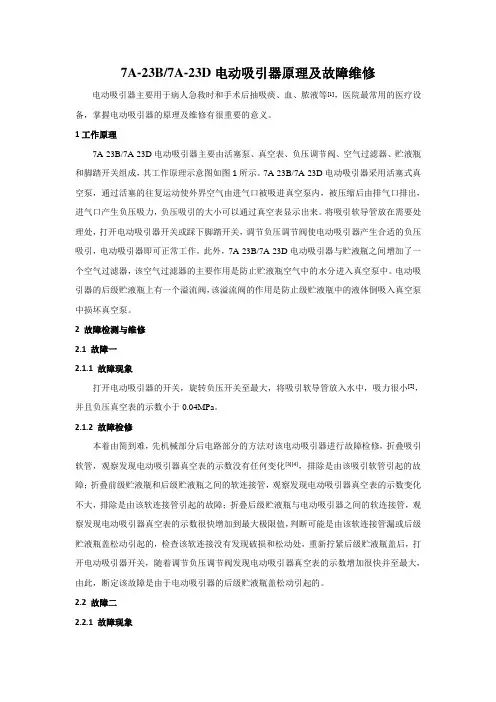

7A-23B7A-23D电动吸引器原理及故障维修1
7A-23B/7A-23D电动吸引器原理及故障维修电动吸引器主要用于病人急救时和手术后抽吸痰、血、脓液等[1]，医院最常用的医疗设备，掌握电动吸引器的原理及维修有很重要的意义。
1工作原理7A-23B/7A-23D电动吸引器主要由活塞泵、真空表、负压调节阀、空气过滤器、贮液瓶和脚踏开关组成，其工作原理示意图如图1所示。
7A-23B/7A-23D电动吸引器采用活塞式真空泵，通过活塞的往复运动使外界空气由进气口被吸进真空泵内，被压缩后由排气口排出，进气口产生负压吸力，负压吸引的大小可以通过真空表显示出来。
将吸引软导管放在需要处理处，打开电动吸引器开关或踩下脚踏开关，调节负压调节阀使电动吸引器产生合适的负压吸引，电动吸引器即可正常工作。
此外，7A-23B/7A-23D电动吸引器与贮液瓶之间增加了一个空气过滤器，该空气过滤器的主要作用是防止贮液瓶空气中的水分进入真空泵中。
电动吸引器的后级贮液瓶上有一个溢流阀，该溢流阀的作用是防止级贮液瓶中的液体倒吸入真空泵中损坏真空泵。
2 故障检测与维修2.1 故障一2.1.1 故障现象打开电动吸引器的开关，旋转负压开关至最大，将吸引软导管放入水中，吸力很小[2]，并且负压真空表的示数小于0.04MPa。
2.1.2 故障检修本着由简到难，先机械部分后电路部分的方法对该电动吸引器进行故障检修，折叠吸引软管，观察发现电动吸引器真空表的示数没有任何变化[3][4]，排除是由该吸引软管引起的故障；折叠前级贮液瓶和后级贮液瓶之间的软连接管，观察发现电动吸引器真空表的示数变化不大，排除是由该软连接管引起的故障；折叠后级贮液瓶与电动吸引器之间的软连接管，观察发现电动吸引器真空表的示数很快增加到最大极限值，判断可能是由该软连接管漏或后级贮液瓶盖松动引起的，检查该软连接没有发现破损和松动处，重新拧紧后级贮液瓶盖后，打开电动吸引器开关，随着调节负压调节阀发现电动吸引器真空表的示数增加很快并至最大，由此，断定该故障是由于电动吸引器的后级贮液瓶盖松动引起的。
电动吸引器吸痰的原理
电动吸引器吸痰的原理电动吸引器是一种常见的医疗器械，用于吸取患者体内的痰液，帮助患者呼吸道通畅。
它的工作原理主要是通过负压吸引的方式，将痰液从患者的呼吸道中抽出，从而减轻患者的呼吸困难和不适感。
下面我们就来详细了解一下电动吸引器吸痰的原理。
首先，电动吸引器通过电源驱动，产生负压。
当电源接通后，吸引器内部的电动机开始工作，产生负压，使吸引器内部的压力低于外部大气压力，从而形成吸力。
其次，患者通过吸入管将吸引器连接到自己的呼吸道上。
在吸引器产生的负压作用下，痰液会被吸入吸引器的容器内，从而达到清除痰液的目的。
此外，电动吸引器还配备有过滤器，用于过滤吸入的空气和痰液，保证吸入的空气清洁卫生。
同时，吸引器的容器还会配备液位指示器，用于指示痰液的容量，及时清理和更换。
总的来说，电动吸引器通过产生负压吸引的方式，将患者呼吸道内的痰液吸出，从而减轻患者的呼吸困难和不适感。
它的工作原理简单明了，操作方便，是一种非常有效的医疗器械。
除了工作原理外，电动吸引器的使用也需要一定的注意事项。
首先，使用前需要对吸引器进行必要的清洁和消毒，确保吸引器内部的清洁卫生。
其次，在使用过程中，需要注意吸引器的吸力是否正常，以及痰液的容量是否达到吸引器的最大容量，及时清理和更换吸引器的容器。
最后，在使用完毕后，需要对吸引器进行清洁和消毒，以备下次使用。
总之，电动吸引器通过产生负压吸引的方式，将患者呼吸道内的痰液吸出，是一种非常有效的医疗器械。
它的工作原理简单明了，操作方便，能够有效帮助患者清除呼吸道内的痰液，减轻呼吸困难和不适感。
在使用时，需要注意清洁消毒和使用方法，以确保患者的安全和健康。
电动吸引器使用说明手册
电动吸引器操作规程1、插上电源，打开电源开关指示灯亮，按下“起动开关”或脚踏开关，机器运转，进入工作状态。
2、吸引器在手术前，应先堵住储液瓶胶管吸气口，调整“负压调节”旋钮，并观察负压表，在调至所需的负压值即可，“负压调节”顺时针旋转负压升高，旋紧时将达到极限负压值，逆时针旋转负压下降。
3、4、5、6、7、8、9、10、11、8%12、用户在使用和维护过程中，需要电原理图，接线图等技术文件时请与我公司联系，我们将及时提供。
一三0团医院电除颤的操作规程1.将病人摆放为复苏体位，迅速擦干患者皮肤。
2.选择除颤能量，单相波除颤用360J，直线双相波用120J，双相指数截断（BTE）波用150～200J。
若操作者对除颤仪不熟悉，除颤能量选择200J。
确认电复律状态为非同步方式。
3.迅速擦干患者胸部皮肤，手持电极板时不能面向自己，将手控除颤电极板涂以专用导电糊，并均匀分布于两块电极板上。
4.电极板位置安放正确；（“STERNVM”电极板上缘放于胸骨右侧第二肋间。
“APEX”电极板上缘置于左腋中线第四肋间）电极板与皮肤紧密接触。
5.充电、口述“请旁人离开”。
6.电极板压力适当；再次观察心电示波（报告仍为室颤）。
3、检查监护仪左侧的记录出纸口是否有纸。
4、使用后关掉电源，清洗更换袖带及胶带。
一三0团医院吸痰器的操作规程1、连接管路，安装前瓶口涂少量蒸馏水。
接通电源，开启开关，指示灯亮。
2、检验管路，用手堵塞吸气管口，观察钢材，连上吸痰管，保持吸痰管通畅。
3、调节负压，压力不得超过0.02mpa。
4、检查试验溢流装置正常后使5、6、7、8、1、2、3、使用该设备消毒时，必须注意静电场装置需要打开，且应工作正常，其指示灯要亮，不应闪烁或熄灭。
4、作检测时，应依据卫生部2002年版的消毒技术规范做静态测试，关闭门窗，关闭空调，在无人的情况下开机消毒1小时后采样，采样时工作人员应带口罩，穿隔离衣进入室内，尽可能减少人为的干扰因素。
电动吸引器使用技术培训
打开电源开关，检 查吸引器工作是否 正常。
根据患者情况调整 吸引器的负压，一 般建议在20-40kPa 之间。
操作过程中应注意 观察患者反应，如 有异常及时停止操 作。
操作注意事项和安全防范措施
01
02
03
操作时应确保吸引器的 负压调节适当，避免过 度吸引导致组织损伤。
避免长时间使用吸引器， 以免对患者造成不适或 损伤。
[医疗设备安全操作规范]
包含了各类医疗设备的安全操作规范，其中也包括电动吸引器的安全操作规范，对于使用 者来说是必须遵守的操作准则。
[医疗设备维护保养指南]
提供了医疗设备的日常维护保养方法，使用者可以参考该指南对电动吸引器进行日常维护 保养。
相关资料和网站
01
[医疗机构设备管理培训资料]
针对医疗机构设备管理人员的培训资料，其中包含了电动吸引器的相关
电动吸引器使用技术培训
目 录
• 引言 • 电动吸引器基础知识 • 电动吸引器使用技术 • 常见问题及解决方案 • 培训总结与考核 • 参考文献与资料
01 引言
培训背景和目的
随着医疗技术的不断发展，电动吸引器在临床治疗中发挥着越来越重要的作用。 为了确保电动吸引器的正确使用，提高医疗质量和安全性，需要进行专业的技术 培训。
工作原理是电机带动 真空泵旋转，产生负 压，通过吸痰管将痰 液等吸出。
电动吸引器的分类和使用范围
根据用途，电动吸引器可分为便携式 和固定式两种。
固定式电动吸引器则固定在墙壁或吊 顶上，适用于医院等医疗机构。
便携式电动吸引器轻便易携带，适用 于家庭和野外急救等情况。
使用范围：电动吸引器广泛应用于医 院、诊所、家庭等场合，尤其在急救、 手术室、ICU等需要紧急处理呼吸道 异物的场合更为重要。
电动吸引器操作指南
电动吸引器操作指南一、前言二、基本原理电动吸引器是通过电动机驱动负压泵，产生局部负压，从而吸取液体或物体。
其基本原理是利用负压差，使液体或物体通过管道进入吸液瓶或吸液袋中。
电动吸引器主要由吸引装置、负压管路、吸液瓶或吸液袋、控制面板等组成。
三、准备工作1.首先，确保电动吸引器的电源插头与电源插座相匹配，并在操作前插上电源。
2.检查负压管路是否连接牢固，吸液瓶或吸液袋是否完整无损。
3.清洁吸液瓶或吸液袋，并装入合适容量的负压消毒水。
4.根据需要选择合适的吸液管，连接到吸液瓶或吸液袋的吸入口。
5.打开电源开关，待电动吸引器启动并正常工作后，即可进行操作。
四、操作步骤1.首先，确认负压管路没有阻塞。
可以用手掌或其他物体堵住负压管路的入口，观察吸液瓶或吸液袋内压力表的变化，确保负压能流畅传导。
2.将吸液管的一端放入被吸物体或被吸液体中，另一端连接到吸液瓶或吸液袋的吸入口，确保紧密连接。
3.按下负压开关，启动电动吸引器。
注意观察压力表的变化，确保吸引负压在安全范围内。
4.确定吸取完毕后，先将负压开关关闭，再进行吸液瓶或吸液袋的卸下操作。
5.关闭电源开关，拔掉电源插头，清洁和消毒吸液瓶、吸液袋及负压管路。
五、注意事项1.在操作电动吸引器前，应详细阅读、理解产品说明书，并使用适当的个人防护装备。
2.操作时应保持专注，并避免分心或受到干扰，以免发生意外伤害。
3.不得将吸液管的另一端接触到人体开放性伤口或其他可能产生感染的部位。
4.当吸液瓶或吸液袋液位过高时，应及时倒掉或更换负压消毒水。
5.在吸液过程中，注意观察负压表的变化，并根据需要调整负压大小。
6.如出现异常现象或故障，请及时停止使用，并寻求相关经验丰富的专业人士的帮助。
7.定期对电动吸引器进行保养和维护，确保其工作正常和安全可靠。
8.存放时，应将电动吸引器放置在干燥、通风的地方，远离热源和潮湿环境。
吸引器ppt课件
不转动时，便不能润滑真空泵，容
易烧坏真空泵。真空泵密封不严，
润滑油容易泄漏，这会使内部连接
用的橡胶管老化、变质，造成漏气，
需要经常检查更换，才能保证真空
度。
10
膜片式电动吸引器
真空泵是无油的，普遍使用。 优点
1自动控制负压； 2主要采用的是橡胶膜，所以噪声较
小，可以较长时间连续使用。 缺点
1橡皮膜容易老化，更换比较麻烦； 2电路较复杂常出现电路故障。
电动吸引器的应用及护理
主讲人：
1
吸引器是临床各科常用必备的抢 救仪器，在手术室使用更是频繁。手术 室是治疗各种外科疾病的重要场所，吸 引器(suction)用于吸引手术中的出血、 渗出物、脓液、空腔脏器中的内容物、 冲洗液，使手术清楚，减少污染机会。 还可用于全麻病人吸除痰液。吸引器吸 力的大小直接关系到手术的进程。
5
种类
负压吸引器
中心负压吸引器
电动吸引器
6
中心负压吸引器
医院常用的吸引器，目前在许多医院 广泛应用。它通过中心泵站形成负压，经 密闭的吸引器管道连接到全院各病床床单 位及手术室，24h保持恒定负压.
主要用于 1、吸引（吸流状物）通过负压瓶收储排除 物；（临床、手术用） 2、吸引刮刀；通过负压管及管状刀，完成 刮取负压瓶收取排除物；（妇科用） 3、胎头吸引器，用于难产术吸引用； 4、口腔吸引器。
7
电动吸引器
基层医院大多无中心吸引装置,一般是 将电动吸引器放置在手术床边使用.手术室 内平均噪音水平要求控制在55 dB～60 dB。 临床证明接触70 dB以上噪音的人会导致 血管收缩、心率加快、血压升高等。不仅 会影响手术麻醉过程的平稳. 还有损于医护 人员的健康,也加剧了术中病人紧张和恐惧 的心理.故电动吸引器产生的噪音应控制在 70 dB以下。
电动吸引器原理
电动吸引器原理电动吸引器是一种利用电力驱动的设备，主要用于吸引金属物体。
其原理是通过电磁感应产生磁场，从而吸引金属物体。
下面将详细介绍电动吸引器的原理。
首先，电动吸引器的核心部件是电磁铁。
电磁铁是一种利用电流产生磁场的装置。
当电流通过线圈时，会在线圈周围产生磁场，从而形成一个磁铁。
这个磁铁的吸引力取决于电流的大小和线圈的匝数。
因此，通过控制电流的大小和线圈的设计，可以实现对金属物体的吸引力调节。
其次，电动吸引器的工作原理是利用电磁感应产生磁场。
当电流通过线圈时，线圈周围就会产生磁场。
这个磁场会对附近的金属物体产生吸引力。
当金属物体靠近电磁铁时，磁场会对其产生作用，从而吸引金属物体。
这种原理可以实现对金属物体的快速吸引和释放，非常适用于需要频繁操作的场合。
此外，电动吸引器还可以通过改变电流的方向来改变磁场的极性。
当电流方向改变时，磁场的极性也会随之改变。
这样一来，可以实现对金属物体的吸引和释放。
这种原理使得电动吸引器具有很好的可控性，可以根据实际需要来控制吸引力的大小和释放速度。
总的来说，电动吸引器的原理是利用电磁感应产生磁场，从而实现对金属物体的吸引和释放。
通过控制电流的大小和方向，可以实现对吸引力的调节，从而满足不同场合的需求。
这种原理使得电动吸引器在工业生产和物流运输中得到了广泛的应用，为生产和物流提高了效率，也为人们的生活带来了便利。
总结一下，电动吸引器的原理是利用电磁感应产生磁场，从而实现对金属物体的吸引和释放。
通过控制电流的大小和方向，可以实现对吸引力的调节，满足不同场合的需求。
这种原理使得电动吸引器在工业生产和物流运输中得到了广泛的应用，为生产和物流提高了效率，也为人们的生活带来了便利。
便携式电动吸器的开发和特点及使用范围
（ １ ）负压极限值： ＞ ／０ ． ０ ８ Ｍ Ｐ ａ（ ６ ０ ０咖Ｈ ｇ ） ；（ ２ ）负压调节范 围：０ ． ０ ２ ～Ｏ ． ０ ８ Ｍ Ｐ ａ （ １ ５ ０ ￣６ Ｏ ０ ｍ ｍ Ｉ － Ｉ ｇ ） ；（ ３ ）显示方式 ：真空表 ：（ ４ ） 抽气速率 ：泵 口 （ 出气 口） ≥２ ５ Ｌ ／ ｍ ｉ ｎ ，终端≥２ ０ Ｌ ／ ｍ ｉ ｎ ；（ ５ ）电
势而研制 的， 是最新一代无油润滑泵吸引器、是新一代便携式、交／ 直流两用 的高负压 、高流 量医用 吸引装置 。电动吸引器由负压调节 器、 负压指示器、收集容器 组件 、 机箱等组成 （ 见 附图） 。 采用交流、 外接 直流和机 内电池 （ 内置两块 １ ２ Ｖ电池可充 电）三种供电方式。 机 内电池在充足情况下可连续使用 １ 小时 以上 ，并可反复充 电。采 用恒 压限流充 电，可 间断累加充 电。在使用 Ａ Ｃ ２ ２ ０ Ｖ工作的同时， 对机内电池可同时一边工作一边充 电，并有 电量充足的指示和机 内 电池不能正常工作 的指示 。 ‘ 负压 的真空形成由 内部结构采用双头偏心轮曲轴活塞式真空泵 作为负压 吸引装 置，无油隔膜运转工作方式 。 具有体积小、重量轻 、 低噪音、免维护等特点，并设有防溢流安全装置 。保养维护工作简 单，无需加油。机壳及其 内部的真空泵、充 电电池连接构成 ，在机 壳上安装 一与真空泵相连接的外接吸引嘴，该外接吸 引嘴通过连接 管与储液瓶上的负压 口相连接 。为降低噪声 ，在机壳 内侧安装带有 消音出气管的圆筒状的消音腔 ， 在消音腔的顶部安装一消音盖 ， 在 消音盖上垂直制有一与真空泵的排气管相连接的消音进气管 ，消音 进气管与消音出气管分别设置在消音腔 内且远离圆心的对称位置达 到消除噪声的 目的。
吸引器
利用大气压原理，形成负压。
吸痰装置有中心吸引器和电动
吸引器两种，它们利用负压吸引原 理，连接导管吸出痰液，接通电源 后，马达带动偏心轮，从吸气孔吸 出瓶内的空气，并由排气孔排出， 这样不断地循环转动，使瓶内产生 负压，将痰吸出。
(1)用自来水预先冲洗连接管，起到湿润管壁和预 先清洗异物的作用。(2)把棉线引入连接管中，使
其贯穿整个管道，并露出两端。具体方法：在一根 棉线一端打结，同一个点打4～5次，以结能在管
中自由滑动且尽可能最大为佳，湿润整根棉线，把 打结的一端前面未打结部分剪去。将打的结放入连 接管一端内，往里送棉线。此时，把连接管顺直， 进线端放在自来水龙头下，另一端放在500ml的空
按用途划分
人工流产型电 动吸引器
洗胃型电动吸 引器。
普通型电动吸 引器：
按真空泵类型划 分
滑片式真空泵电动 吸引器。
膜片式真空泵电动 吸引器。
目前我们使用的是膜片式真空泵电动吸引器。
真空泵含油。机械噪声较大。贮油 室无油或油液面过低时，或提油环 不转动时，便不能润滑真空泵，容 易烧坏真空泵。真空泵密封不严， 润滑油容易泄漏，这会使内部连接 用的橡胶管老化、变质，造成漏气， 需要经常检查更换，才能保证真空 度。
负压吸引器
中心负压吸引器
电动吸引器
医院常用的吸引器，目前在许多医院广泛应
用。它通过中心泵站形成负压，经密闭的吸引器管 道连接到全院各病床床单位及手术室，24h保持恒 定负压.
主要用于 1、吸引（吸流状物）通过负压瓶收储排除物； （临床、手术用） 2、吸引刮刀；通过负压管及管状刀，完成刮取负 压瓶收取排除物；（妇科用） 3、胎头吸引器，用于难产术吸引用； 4、口腔吸引器。
便携式电动吸器的开发和特点及使用范围
便携式电动吸器的开发和特点及使用范围便携式电动吸器的开发和特点及使用范围便携式电动吸引器具有用途广、体积小、移动携带方便的特点，广泛应用于临床工作中，处处可以见到医用便携式电动吸引器的身影。
外科手术中的去除积血或积液，把持破裂血管的断端，临床急救中的吸痰等都离不开吸引器的作用。
那么，医用便携式电动吸引器的原理技术进展如何？了解这些对于更好地利用便携式电动引吸器为临床效劳有一定的意义。
1 根本原理吸引器的原理非常简单，就是通过一定方法制造其吸引头的负压状态，这样大气压就会将吸引头外的物质向吸引头内挤压，从而完成“吸引〞的作用。
无论是何种类型的吸引器，原理都万变不离其宗。
电动吸引器由于使用电能作为动力源，因此具有功率大、吸力强、应用范围广、移动性好等特点，在中小医院中应用较多。
主要结构为膜片式真空泵，即无油真空泵。
其运行噪声小，平时不需要更多的维护。
便携式真空吸引器是根据国内外同类产品的设计经验和开展趋势而研制的，是最新一代无油润滑泵吸引器、是新一代便携式、交/ 直流两用的高负压、高流量医用吸引装置。
电动吸引器由负压调节器、负压指示器、收集容器组件、机箱等组成。
采用交流、外接直流和机内电池三种供电方式。
机内电池在充足情况下可连续使用1 小时以上，并可反复充电。
采用恒压限流充电，可间断累加充电。
在使用AC 220 V 工作的同时，对机内电池可同时一边工作一边充电，并有电量充足的指示和机内电池不能正常工作的指示。
负压的真空形成由内部结构采用双头偏心轮曲轴活塞式真空泵作为负压吸引装置，无油隔膜运转工作方式。
具有体积小、重量轻、低噪音、免维护等特点，并设有防溢流平安装置。
保养维护工作简单，无需加油。
机壳及其内部的真空泵、充电电池连接构成，在机壳上安装一与真空泵相连接的外接吸引嘴，该外接吸引嘴通过连接管与储液瓶上的负压口相连接。
为降低噪声，在机壳内侧安装带有消音出气管的圆筒状的消音腔，在消音腔的顶部安装一消音盖，在消音盖上垂直制有一与真空泵的排气管相连接的消音进气管，消音进气管与消音出气管分别设置在消音腔内且远离圆心的对称位置到达消除噪声的目的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电动吸引器工作原理与基本结构吸引器的主要组成包括：机座、电动机、真空泵、安全阀、（带过滤器）真空表、脚开关、吸引容器等部件。
（一）滑片式电动吸引器当电动机转动时，主轴即带动转子旋转，使滑片离心并紧贴于气缸内壁，由于滑片的不断旋转，气体即由进气口被吸进真空泵内，然后被压缩并由排气口排出。
这样进气口就产生了负压，即产生了吸力。
1、真空泵的结构图4-1-1是气泵的工作原理示意图。
图中气缸①用3个内六角螺丝固定在气泵后壁上。
主转子④是电机的主轴；泵芯③装在主转子上，随同主转子旋转。
滑片⑥共有3块，分别插入泵芯的3个槽内，槽间相隔120°，滑片在槽内活动自如。
⑤是进气口。
②是排气口。
气缸的前端有端盖密封。
卸开端盖即可见到主转子，泵芯和滑片。
当电动机转动时，主转子即带动泵芯旋转，使滑片离心并紧贴于气缸内壁。
由于滑片的不断旋转，气体即由进气口5被吸进泵内，然后被压缩而由排气口2排出。
这样，进气口就产生了负压，即吸力。
滑片式气泵工作时必须有润滑油。
润滑油除起润滑作用外，还可使滑片与气缸接触严密，从而增大气泵的吸力。
在结构上，气泵的主转子伸出端盖之外，在主转子上挂一个提油环，提油环的下半部浸在油中。
气泵工作时，主转子带动提油环旋转，即能不断地将油加入泵内。
气泵用一个铸铝外壳加以密封，壳内装润滑油，这外壳称为贮油室。
在贮油室外端装有玻璃窗用以观察油量。
正常情况下，油面应在玻璃窗的1／2处。
2、安全阀和过滤器(1)安全阀是为了防止电动机逆转而设计的。
电动机逆转时，负压变正压，抽气变打气，会对病人造成危害。
安全阀的构造如图4-1-2所示。
图中①是排气孔，②是安全阀片，③是阀盖，④是进气管。
气泵正常抽气时，空气由进气管吸人泵内。
如图中实线箭头所示。
此时，安全阀片将上端封闭，不使空气从上端进入。
当气泵逆转而产生正压时，正压气体即把安全阀冲开，而由排气孔1而不是从进气孔4排出。
如图中虚线箭头所示。
安全阀片应经常检查，保持平整清洁。
安全阀装在吸引瓶旁边，检查时将阀盖拧下即可。
(2)过滤器在安全阀下部，里面缠有白纱布，用以防止杂质和污物进入泵内。
3、电动机常用的电机为单相交流感应电动机。
功率在180W左右，电压22OV，电流2.5安，转速1420转/分。
其启动方式有两种：一种是离心器启动方式，一种是电容启动方式。
滑片式吸引器电动机多用离心器启动方式，膜片式吸引器多用电容启动方式。
4、真空表其结构和工作原理与压力表基本相同。
压力表是测量正压的，真空表是测量负压的。
真空表刻度0～-760mmHg。
（二）膜片式电动吸引器在膜片式电动吸引器中，其结构和驱动方式有两种：一种是电动机带动曲轴使两侧膜片工作；另一种是利用电磁原理带动橡胶膜片进行工作。
采用电磁原理工作的膜式吸引器的噪声要比电动机带动的膜式吸引器大。
这两种形式的膜式电动吸引器其真空泵都是无油的。
电动机带动单缸曲轴使两侧的橡胶膜片工作。
在一般情况下，这种真空泵是无需保养的。
只要注意不要将液体吸入真空泵即可。
因此，在其电路中都设有液面控制电路。
液面控制电路的作用是，当储液瓶内的液体达到规定的液面时，机器自动停止，防止液体吸入真空泵。
其整机结构如图4－1－3所示。
医用电动吸引器控制电路三电源电路由电源开关Sl、熔断器FU、电源变压器T、整流桥堆UR、滤波电容器C4-C6和三端稳压集成电路IC2组成。
负压检测电路由压力继电器KP和电阻器Rl、R2组成。
双稳态电路由电阻器R3、R4、电容器Cl-C3和时基集成电路ICl组成。
LED指示电路由发光二极管VLl、V愧和电阻器R5组成。
控制执行电路由控制按钮S2、继电器Kl、K2、二极管VD和电容器C7组成。
接通电源开关Sl，交流220V电压经T降压、UR整流、C6滤波及IC2稳压后，为双稳态电路和控制执行电路提供+l2V工作电压(Vcc)。
刚接通工作时，由于负压瓶内气体为常态，压力继电器KP的动触头(中)与上限触头(高)接通，ICl的2脚和6脚为高电平(高于2Vcc/3)，3脚和7脚输出低电平，VLl点亮，Kl通电吸合，其常开触头接通K2线圈的电源又使K2通电吸合，K2的常开触头接通，真空泵电动机M通电运转。
随着负压瓶内的负压不断增大，KP的动触头与上限触头断开，使lCl的2脚和6脚电压降为Vcc/2，但3脚和7脚仍输出低电平。
当负压瓶内负压达到一定值时，KP的动触头与下限触头(低)接通，使IC1的2脚和6脚变为低电平(低于Vcc/3)，3脚和7脚输出高电平，VLl熄灭，Kl和K2释放，M断电停止运转;同时，VL2点亮。
当吸弓器的不断使用使负压瓶内负压减小时，KP的动触头与下限触头断开，ICl的2脚和6脚电压上升为Vcc/2，但3脚和7脚仍维持高电平。
当负压瓶内负压低于一定值时，KP的动触头又与上限触头接通，使ICl的2脚和6脚电压高于2Vcc/3时，3脚和7脚又输出低电平，Kl和灼通电吸合，M又通电运转。
S2为手动控制按钮，按下S2时，K2吸合，M通电运转，松开S2后，K2释放(若此时K1处于吸合状态，则K2也会保持吸合状态)。
元器件选择Rl-R5选用1/4W的金属膜电阻器或碳膜电阻器。
C1-C3和C5选用独石电容器或涤纶电容器;C4和C6均选用耐压值为25V的铝电解电容器;C7选用耐压值为400V的涤纶电容器或CBB电容器。
VD选用1N4001或1N4007型硅整流二极管。
VLl和VL2均选用φ5mm的普通发光二极管。
UR选用lA、lOOV的整流桥堆。
ICl选用NE555型时基集成电路;IC2选用LM7812或CW7812型三端稳压集成电路。
Kl选用4098型12V直流继电器;K2选用触头电流为lOA的l2V直流继电器。
T选用5W、二次电压为l5V的电源变压器。
KP选用可调式压力继电器，其压力范围应根据负压瓶的压力合理选择。
S1选用10A、220V的电源开关;S选用小型动合按钮。
各种吸引器具及设备的特点及工作使用范围:（1）弹簧式塑料吸引袋优点:体积小，携带方便，用于小范围及野外没有电的情况下紧急救护时用。
缺点是容量小，不能连续使用，只能更换吸引袋，一般应用于胸腔的负压引流。
（2）普通电动吸引器优点:用途较广，体积小，移动方便，在有电源处就可使用。
常用于各种手术中与病床吸分泌物，直接用于病人，也可以实验室使用。
其缺点是保压性能差，不能很好地长时间控制负压，工作噪声很大，不宜长时间使用。
（3）模式电动吸引器:常用于妇科、产科手术室等科室。
有着电动吸引器的功能，有复杂的保压控制电路，起到保压性能，所以能自动控制负压。
主要采用的是橡胶模，所以噪声较小，可以较长时间连续使用。
缺点是:因为采用了橡皮模容易老化，更换比较麻烦，电路较复杂常出现电路固障。
（4）低压微量吸引器主要用于婴幼儿科，五官科等。
因为噪声小、负压较低，操作比较安全，不会损坏组织表面。
缺点:大多采用橡胶膜树脂，该膜常要更换。
由于管道中的气体湿度大，所以常出现进、出气阀片贴粘，排气不畅，造成机器无法使用。
（5）普通真空泵用于机器维修、实验室、药剂室等较小的环境中使用，在使用中可以使设备局部产生较高的真空度。
其噪声相对较低，可连续工作几小时甚至十几个小时。
缺点:由于主机始终在润滑冷却液中工作，所以常出现排气口外溢，污染环境。
（6）水冷阀片式真空泵是一种较老的大型泵体，以前是用于医院的总吸引器，其负压吸引力大，相当于几十台吸引器所产生的负压。
可24h工作。
通过管道输入各个手术室、科室、病区。
起中心吸引调控作用，隔绝手术室、病区内的各种吸引器产生的噪音。
增加了病区使用人员的操作安全，将病人分泌物所产生的气体排出室外，减少使用区的污染。
减轻了机器保养的工作量。
缺点，其工作场所使用噪声大，耗油量大，阀片容易损坏，冷却水量大，不能循环使用，造成很大浪费。
（7）水流喷射器式真空机是利用多级水泵将高压水高速射过水流喷射器，使水流喷射器的另一端产生真空负压，主要用于制药和制剂。
其优点是无油工作，负压环境洁净，即使负压端吸入异物也不会造成机组损坏。
其缺点是设备较大，操作要有连续性，如果出现设备故障将会对制药造成很大浪费，维修也很困难。
（8）机械滚动挤压式真空系统主要工作在仪器设备内部，利用机械轮滚动将软管中的空气与水挤压排出，目前应用于手术的微量泵、关节腔的冲洗与实验用的人工微量循环。
（9）活塞式真空泵利用活塞往复运动，通过进、出气阀将空气吸入、排出。
常用于大场合的负压，如压力仓、巨型压力罐，使用前的真空有较高的安全性。
（10）水环式吸引器的组成:水环式吸引器由负压泵、机座、电机、水箱或水池、电磁阀、电器控制系统、负压储气罐、输出管道、设备终端出口、负压表和调压阀、吸引瓶及吸引管。
工作原理:水环式吸引器由电器控制打开电磁阀，电机开始工作，带动负压泵主轴旋转，通过阀块高速旋转使泵体内的水加速，通过高速旋转的离心力将体内的混合雾化水气排出产生虹吸将空气带出，进入水箱或水池。
而且使机组内产生负压。
通过水箱不断地再向机组供水再将空气排出，不断排出储气罐和管道的空气使其产生负压，通过储气灌聚集负压气体使负压管道直至设备终端出口都产生负压。
当负压达到了指定要求电器控制系统自动工作，电池阀关闭，吸引器停止工作。
当负压低于指定要求时，电池阀打开，吸引器再次工作，周而复始。
工作范围:主要是病区床头病人吸痰，手术室吸分泌物，产科人流吸胚胎，牙科用于口腔吸分泌物，微量低压吸引器用于婴儿分泌物。
另外，实验室用于检验，科研，药剂科用于制剂。
在病理，影像等科室均有使用。
我院水环式吸引器使用中的问题与缺点:（1）、机组设备与现有病区配比过小，2台机组同时使用只能勉强满足病区需要，时常报紧。
（2）、储气罐过小，造成停机时间太短，开关机过于频繁。
（3）、水箱太小不能很好循环使用，（其他医院都采用水池做循环水），浪费极大。
（4）、储气罐无清污，入孔排污管过低，不仅排污不便，而且还将地面的脏物吸进储气罐。
（5）、病区终端无急控阀（维修阀）。
（6）、水箱与机组安装过近，一旦出现机器故障，维修十分困难。
（7）、每台机组进出口处没有安装维修阀门，一旦有一台组机大修将导致其他机组无法正常工作。
