物理九年级上册 第十一章 简单机械和功单元测试卷附答案

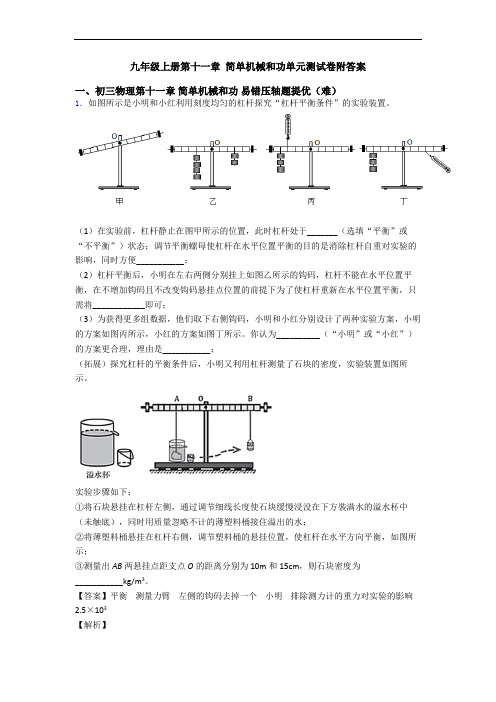

物理九年级上册第十一章简单机械和功单元测试卷附答案一、初三物理第十一章简单机械和功易错压轴题提优（难）1．小苗利用刻度均匀的轻质杠杆进行“探究杜杆的平衡条件”实验，已知纡个钩码重0.5N。

(1)实验前，将杠杆的中点置于支架上，当杠杆静止时，发现杠杆左端下沉，这时应将平衡螺母向__________（选填“左”或“右”）调节，直到杠杆在水平位置半衡。

(2)在图甲中的A点悬挂4个钩码，要使杠杆仍保持水平位置平衡，需在B点悬挂_______个钩码。

(3)如图乙所示，取走悬挂在B点的钩码，改用弾簧测力计在C点竖直向上拉，仍使杠杆在水平位置平衡，测力计的拉力为__________N；若在C点改变弹簧测力计拉力的方向，使之斜向右上方，杠杆仍然在水平位置平衡，则测力计的读数将__________（选填“变大”“变小”或“不变”）。

【答案】右 3 1.5 变大【解析】【分析】【详解】(1)[1]杠杆在使用前左端下沉，说明左侧力与力臂的乘积大，应将平衡螺母向右调节。

(2)[2]设杠杆每个格的长度为L，每个钩码的重力为G，根据杠杆的平衡条件：F A L A=F B L B，得4G×3L=F B×4L解得F B=3G即需在B点处挂3个钩码。

(3)[3]取走悬挂在B点的钩码，改用弹簧测力计在C点竖直向上的拉力，根据杠杆的平衡条件：F A L A=F C L C，得4G×3L=F C×4L解得F C=3G=3×0.5N=1.5N[4]如改变弹簧测力计拉力的方向，使之斜向右上方，阻力和阻力臂不变，动力臂减小，动力要增大，所以弹簧测力计示数变大，才能使杠杆仍然水平平衡。

2．在探究”杠杆平衡条件”的实验中：(1)先把杠杆的中点支在支架上，停在图甲的位置，此时杠杆处于______（填“平衡”或“不平衡”）状态。

为了消除杠杆______对实验的影响，应将平衡螺母向______（选填“左”或“右”）调节，使杠杆在水平位置平衡。

然后在支点两侧挂钩码，移动钩码位置，让杠杆再一次在水平位置平衡，其目的是______；(2)探究过程中，在杠杆左端某固定位置挂一个重力G=2.5N的物体，在杠杆右端不同位置处施加不同的竖直向下的力F，保证杠杆处于平衡状态。

根据多次测量的力和力臂，画出F和1L的图象如图乙（注意看清两个坐标的含义），由图可求出物体对杠杆拉力的力臂______m。

【答案】平衡自身重力右让力臂在杠杆上，便于直接从杠杆上测量力臂 0.2【解析】【分析】【详解】(1)[1]图甲中，杠杆处于静止状态，即是平衡状态。

[2][3]为了消除杠杆自身重力的影响，应让杠杆在水平位置平衡，而图甲中，杠杆左端下沉，所以应向右移动平衡螺母。

[4]杠杆挂上钩码后，移动钩码的位置让杠杆再次在水平位置平衡的目的是：让力臂在杠杆上，便于直接从杠杆上测量力臂。

(2)[5]由图乙知，当杠杆右端受到的拉力F=3N时，其力臂L=1 m 6据杠杆的平衡条件有GL1=FL，2.5N⋅L1=3N×1 6 m所以物体对杠杆拉力的力臂L1=0.2m3．图甲是某型号的抽水马桶水箱进水控制装置的示意图，浮子是有上底无下底的圆柱形容器，中间有圆柱形的孔（图乙是浮子的放大示意图），壁的厚度忽略不计，浮子通过圆孔套在直杆上，并与调节螺母紧密相连，手动上下移动调节螺母，可以使浮子的位置随之上下移动，轻质细杆AB可绕O点旋转，A端与直杆底端相连，B端装有塞子当水箱的进水孔进水，水面接触到浮子下端后，浮子内的空⽓开始被封闭压缩，随着水位继续上升，浮子上升带动直杆向上运动，当水位上升到一定高度，AB杆处于水平位置时，塞子压住进水孔，进水孔停止进水。

(1)为测出浮子上底面的面积，现有刻度尺、量筒和水，请完成实验： ①将浮子倒置后，用刻度尺测出浮子内的深度h ； ②将浮子装满水，用_______________________；③浮子上底面的面积表达式：S 上=_________（用所测量物理量的符号表示）。

(2)若浮子上升的过程中内部被封闭的空气不泄露，用上述方法测得的浮子上底面的面积为10cm 2，外界大气压为1.0×105Pa ，浮子、直杆、细杆AB 、塞子的重力及所受浮力均不计，忽略所有摩擦，当进水孔停⽓进水时，浮子内的⽓体压强为外界大气压强的1.2倍，OA =6cm ，OB =4cm ，塞子受到水的压力为___________N 。

(3)科学研究表明，⽓定质量的⽓体，在温度不变时，其压强与体积成反比，当进水孔的水压过大时，塞子被冲开，水箱内的水位超过⽓定⽓度，会使水溢出，若通过移动调节螺母的方法保证⽓桶正常使用，应如何移动调节螺母：__________。

【答案】量筒测出浮子里面水的体积V Vh30 适当向下移动 【解析】 【分析】 【详解】(1)[1]将浮子装满水，利用量筒测出浮子里面水的体积V 。

[2]根据体积计算公式，可知浮子上底面的面积表达式为V S h=上(2)[3]已知浮子内的气体压强为01.2p p =则浮子内外气体压强差为000.2p p p p ∆=-=浮子上底面所受内外气体压力差方向向上，为00.2F pS p S ∆=∆=浮子对直杆A 端向上的作用力为A F F =∆以细杆为研究对象，处于水平位置时，根据杠杆平衡条件可知A B F OA F OB ⋅=⋅则塞子受到水的压力为54200.06m0.20.210Pa 1010m 30N 0.04mB A OA OA F F p S OB OB -=⋅=⋅=⨯⨯⨯⨯= (3)[4]当进水孔的水压过大时，应适当向下移动螺母，减小浮子内部气体的体积，使浮子内部的压强变大，则A 端受到的向上的拉力就变大，根据杠杆平衡条件可知塞子对水的压力就变大，则塞子就不容易冲开。

4．小明想测量常见的两种简单机械的机械效率。

(1)他先测滑轮组的机械效率，所用装置如图所示，实验中每个钩码重2N ，测得的数据如下表：次数 钩码总重G /N 钩码上升的高度h/m 测力计示数F /N 测力计移动距离s /m 机械效率率η1 4 0.1 1.8 0.32 6 0.1 2.4 0.3 83% 34 0.1 1.4 0.5 57% 440.21.41.057%①在实验中，测绳端拉力F 时，应尽量竖直向上_____拉动弹簧测力计；②第1次实验测得的机械效率为________( 保留整数)，第4次实验是用____图做的(选填“a ”、“b ” 或“c ”)；③分析第1、3次实验数据可得结论：___________________；(2)接着小明用如图所示的装置探究杠杆的机械效率，每个钩码的质量为m ，O 为支点(支点处的摩擦不计)。

①他先将2只钩码悬挂在B 点，在A 点竖直向上匀速拉动弹簧测力计，拉力为F 1，机械效率为η1；②然后他将这2只钩码悬挂在C 点，在A 点竖直向上匀速拉动弹簧测力计，使C 点上升高度与第一次相同，则此时弹簧测力计的示数F 2将____ (选填 “>”“=”或“<”) F 1； [拓展]对比杠杆实验的第①②两步，判断第②步中杠杆的机械效率η2如何变化并说明理由_________。

【答案】匀速 74% c 使用不同的滑轮组，提升相同的重物，动滑轮越重，滑轮组的机械效率越小 ＞ 见详解 【解析】 【分析】 【详解】(1)[1]测绳端拉力F 时, 应尽量竖直向上匀速拉动弹簧测力计，使物体处于平衡状态。

[2]第1次实验测得的机械效率为4N 0.1m100%100%100%74%1.8N 0.3mW Gh W Fs η⨯=⨯=⨯=⨯=⨯有用总 [3]第4次实验，钩码上升的高度为0.2m ，测力计移动距离为1.0m 。

则绳子股数为1.0m=50.2ms n h ==绳 第4次实验是用图c 做的。

[4]分析第1、3次实验数据，提升重物相同，但第1次实验，应用图a 一个动滑轮的滑轮组进行试验，第3次实验，应用图c 两个动滑轮的滑轮组进行试验，第一次机械效率高于第3次实验数据，可得结论：使用不同的滑轮组，提升相同的重物，动滑轮越重，滑轮组的机械效率越小(2)[5]钩码从B 点移动到C 点，阻力不变阻力臂变长，弹簧测力计位置不变，动力力臂不变，根据杠杆平衡条件可知，弹簧测力计的示数将变大，则F 2>F 1。

[6] η2变大，因为C 点被提的高度相同，克服杠杆自身重力所做的额外功相同，钩码提升的高度增加，有用功变大，根据100%W W W η=⨯+有有额可知η2变大。

5．如图所示，小明在探究“杠杆的平衡条件”实验中所用的实验器材有：杠杆、支架、弹簧测力计、刻度尺、细线和质量相同的钩码若干个。

(1)实验前，将杠杆中点置于支架上，当杠杆静止时，发现杠杆右端下沉。

此时，应把杠杆两端的平衡螺母向______（左/右）调节，使杠杆在不挂钩码时在水平位置平衡。

其目的是______；(2)杠杆调节平衡后，小明在杠杆上A 点处挂4个钩码，在B 点处挂6个钩码，杠杆恰好在原位置平衡。

于是小明便得出了杠杆的平衡条件为：______（用字母表示）。

他这样得出的结论______（合理/不合理）；原因是：______；(3)实验结束后，小明提出了新的探究问题：“若支点不在杠杆的中点时，杠杆的平衡条件是否仍然成立？”于是小组同学利用如图乙所示装置进行探究，发现在杠杆左端的不同位置，用弹簧测力计竖直向上拉使杠杆处于水平平衡状态时，测出的拉力大小都与杠杆平衡条件不相符。

其原因是：______。

【答案】左 减小了杠杆的自重对实验的影响 1122Fl F l 不合理 实验次数较少，得出的结论不具有普遍性 杠杆本身受到重力 【解析】 【分析】 【详解】(1)[1]发现杠杆右端下沉，说明右端重，应该把杠杆两端的平衡螺母向左调。

[2]使杠杆在不挂钩码时在水平位置平衡。

其目的是把重心移至支点处，让杠杆重力的力臂为零，这样就减小了杠杆的自重对实验的影响。

(2)[3][4][5]杠杆的平衡条件为：动力×动力臂=阻力×阻力臂，探究杠杆平衡的条件多次测量就是为了寻找普遍规律，本次实验，如果只用一组数据得到结论，偶然性太大，因此应获取多组实验数据归纳出物理规律。

(3)[6]图乙中，支点位于动力和阻力的右侧，杠杆的重心不在支点上，弹簧测力计不但提了钩码，而且还提了杠杆，杠杆的重力对杠杆转动产生了影响，导致拉力F 的大小比由杠杆平衡条件计算出来的数值偏大。

6．对于杠杆的原理，我国古代也很注意研究，在古书《墨经》中就对杆秤作了科学的说明。

某物理小组探究如图所示的一杆秤，通过观察和测量知道：杆秤上标有刻度，提纽在B 点，秤钩在A 点，O 点为刻度的起点（为零刻度点，在B 点左侧）。
