广联达导入CAD图显示不全及常见问题、解决方法
关于广联达CAD导图问题解决方法
CAD导图一、导入CAD图后看不见，预览窗口也看不见，但CAD 中能打开。
方法一：打开CAD图，双击鼠标混轮，此是窗口上图纸最小化，若发现除目标图以外，还有一些碎图，全部删除即可。
方法二：框选目标图，复制到时单独的文件，“指定插入点”——输入“0”——Tab键——“0”——回车键——即可复制过来——“保存”——选择低于2010的版本保存即可。
二、CAD图在导入钢筋软件时报错或死机的处理。
方法：CAD中图纸图层比较多导致软件内存溢出，关闭无用的图层。
如：家具、电器、绿化、填充等。
三、用天正软件做的图纸，且在天正软件中能打开，但导入软件后看不到图纸，或者导入后只能看到一部分图纸的处理。
原因：天正3以后的版本有加密功能，需转换成天正3版本。
方法：用天正打开图纸——点击左侧“文件布图”——“批量转旧”——确定——查看正文的命令行——若默认是天正3，则直接点回车键——默认增加文件名后缀，点回车键即可——点“批量转旧”可查看转换后的图纸文件。
四、对于引用外部参照的CAD图如何导入？（CAD打开及导入后都显示部分图纸）方法：打开CAD图纸——输入“xr”命令——查看是否引用了外部参照及引用了哪个图纸——将引用的图纸复制到目标导入图中命令——选择外部参照图——“绑定”——确定——即可取消外部参照图——重新导入即可。
五、图纸用天正在软件打开显示是完整的，而用CAD软件打开和导入软件以后显示不完整时的处理。
方法：用CAD打开图纸发现有不完整时，打开图层对话框，解冻被冻结的图层——“应用”——“保存”——重新导入即可。
六、CAD图纸实际尺寸与标注尺寸在导入后不是1：1关系。
方法：导入图纸——“工具”——“测量两点距离”——“测量已知标注的线段（4800）进行测量——测得为某数值（如46）——重新导入图纸——输入尺寸时不默认1：1，而是改填46：4800确定即可。

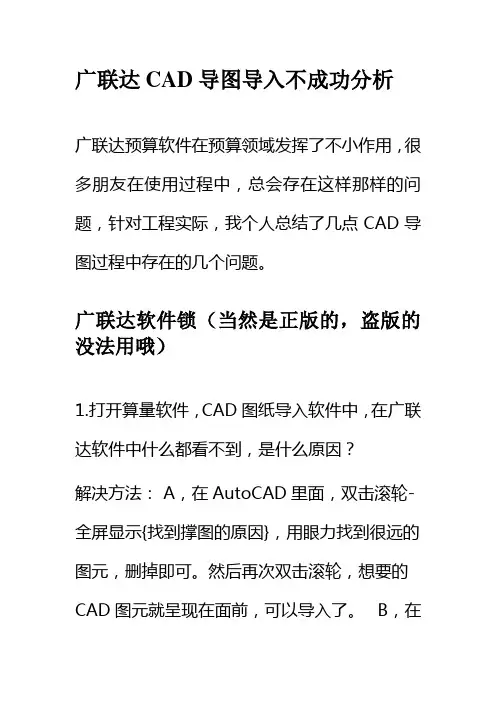

广联达cad导图不成功几个解决方案
广联达CAD导图导入不成功分析
广联达预算软件在预算领域发挥了不小作用，很多朋友在使用过程中，总会存在这样那样的问题，针对工程实际，我个人总结了几点CAD导图过程中存在的几个问题。
广联达软件锁（当然是正版的，盗版的没法用哦）
1.打开算量软件，CAD图纸导入软件中，在广联达软件中什么都看不到，是什么原因？
解决方法： A，在AutoCAD里面，双击滚轮-全屏显示{找到撑图的原因}，用眼力找到很远的图元，删掉即可。
然后再次双击滚轮，想要的CAD图元就呈现在面前，可以导入了。
B，在
AutoCAD里面，直接找到需要导入的图元，直接框选，再Ctrl+C复制出来，新建一个AutoCAD文件，Ctrl+V粘贴进去，另存为文件导入即可
2.导入图纸后，发现部分图元丢失，比如梁板轴线，轴网等
解决方法： C，在AutoCAD软件里面，因为图层冻结或者锁定，解锁解冻即可D，直接用天正CAD打开文件，直接选择天正左侧工具栏----“文件布图”----“图形导出”，将此文件转换成后缀名为_t3.dwg的天正3文件即可
3.本来选择一个构件图元，结构把其他构件图元全部选中了。
解决方法：E，利用AutoCAD软件打开该文件，点选图上一个图元，但显示该文件图元全部选中，这时打开菜单栏“修改”－“特性”选中图元，，此时显示该CAD图元是“多得插入块”导致的无法导入。
（exm.lsp工具随附件），如果以上几个问题无法解决，那么不是软件的问题，而是设计院的CAD图的问题，需要协调设计院解密图纸。

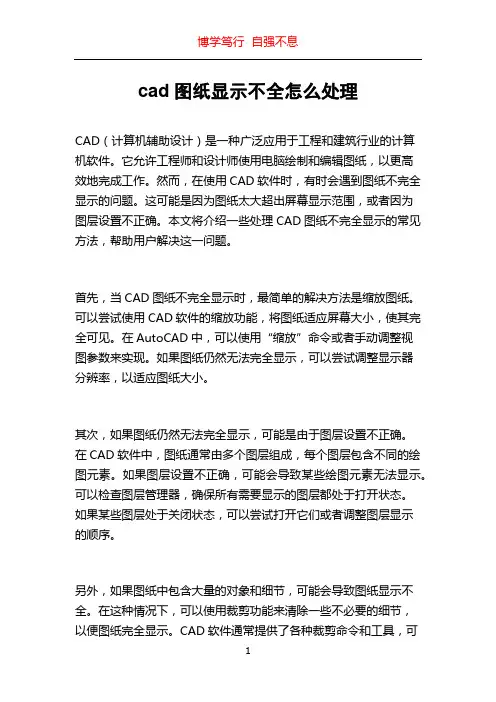

cad图纸显示不全怎么处理
cad图纸显示不全怎么处理CAD（计算机辅助设计）是一种广泛应用于工程和建筑行业的计算机软件。
它允许工程师和设计师使用电脑绘制和编辑图纸，以更高效地完成工作。
然而，在使用CAD软件时，有时会遇到图纸不完全显示的问题。
这可能是因为图纸太大超出屏幕显示范围，或者因为图层设置不正确。
本文将介绍一些处理CAD图纸不完全显示的常见方法，帮助用户解决这一问题。
首先，当CAD图纸不完全显示时，最简单的解决方法是缩放图纸。
可以尝试使用CAD软件的缩放功能，将图纸适应屏幕大小，使其完全可见。
在AutoCAD中，可以使用“缩放”命令或者手动调整视图参数来实现。
如果图纸仍然无法完全显示，可以尝试调整显示器分辨率，以适应图纸大小。
其次，如果图纸仍然无法完全显示，可能是由于图层设置不正确。
在CAD软件中，图纸通常由多个图层组成，每个图层包含不同的绘图元素。
如果图层设置不正确，可能会导致某些绘图元素无法显示。
可以检查图层管理器，确保所有需要显示的图层都处于打开状态。
如果某些图层处于关闭状态，可以尝试打开它们或者调整图层显示的顺序。
另外，如果图纸中包含大量的对象和细节，可能会导致图纸显示不全。
在这种情况下，可以使用裁剪功能来清除一些不必要的细节，以便图纸完全显示。
CAD软件通常提供了各种裁剪命令和工具，可以选择要裁剪的对象，并删除其余部分。
使用裁剪功能可以简化图纸，提高显示效果。
此外，有时图纸不完全显示的问题可能是由于计算机性能不足造成的。
CAD软件对计算机的处理能力和图形性能要求较高，如果计算机配置较低，可能无法完全加载和显示大型图纸。
在这种情况下，可以尝试关闭其他应用程序或者升级计算机硬件以提升性能。
同时，优化CAD软件的设置和配置也可以提高其性能。
最后，如果以上方法都无法解决CAD图纸不完全显示的问题，可能需要考虑图纸本身的问题。
有时图纸文件本身可能损坏或者存在错误，导致无法正确显示。
可以尝试使用CAD软件的修复功能来修复图纸文件。
广联达导图功能问题解答---关于CAD导不进来&部分图元丢失的情况
最近用户老是反映有一些CAD图导入软件时有问题，针对此问题，现将目前反馈的一些不能导入问题及解决方法整理一下，供大家参考，如以后还有其它类问题请大家及时反馈。
导入CAD图常见问题及解决方法一、CAD图导入软件后，有部分图元丢失将CAD图导入GQI软件后，发现有部分图元丢失没有导入到软件中，可能有以下几种情况：1.没有导入图元已被锁定或冻结。
解决方法为：用CAD软件打开该文件，在图层下拉框中查找，发现如图所示图层的一些符号显示颜色与其他图层的不一样，表示该图层被锁定或冻结。
这个时候我们用鼠标点开相应符号，然后保存此文件，再重新导入到软件中就可以了。
2.此文件为利用天正软件所创建的解决方法为：在天正7.0或7.5以上版本中，打开此文件，运用“文件布图”－“图形导出”的命令，如下图所示，此时会将dwg文件转成TArch3的文件，该软件会自动在指定的路径中生成“办公楼建筑电气图_t3.dwg”的文件，这时我们在GQI软件中再导入文件名带有_t3.dwg字样的文件就可以了。
3.CAD文件使用了“外部参照”，也就是引用别的CAD文件上的图块解决方法：通过AutoCAD“插入”菜单下的“外部参照管理器”来寻找它引用了哪些CAD文件的图块，被引用的CAD文件才是真正的可以读取的文件。
找到之后，选择绑定然后保存就可以识别了。
如下图详细操作步骤：一、将图A，图B置于一个文件夹内，使用CAD打开图A二、在命令提示栏内输入XR，按回车键三、在弹出的界面中，选择参照名，再选择绑定，如果是英文版的，选择命令BIND四、在弹出的对话框内选择绑定，再点击确定五、最后点击确定，退出外部参照管理器经过这样处理的CAD图纸，保存后，就可以直接导入软件中了。
二、CAD图导入软件时无法导入，在预览框无法预览到图对于在GQI软件中导入CAD时，在预览框无法预览到图可能有以下几种情况：1. 此CAD文件设计时采用块设计导致的解决办法：因为CAD文件设计时采用块设计导致无法导入到软件中的。

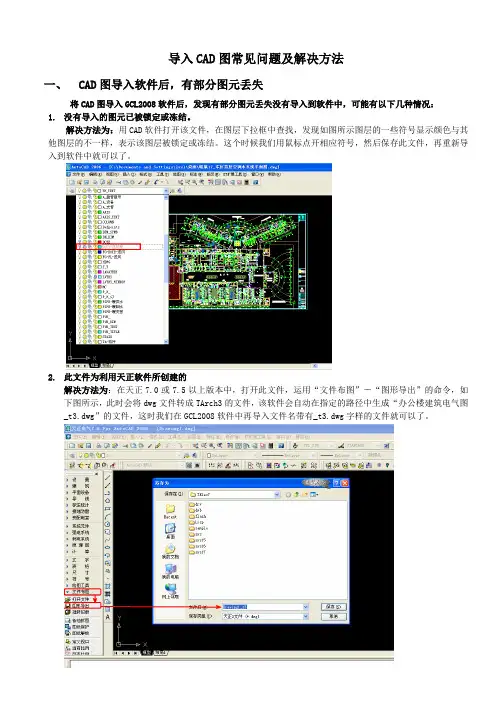

广联达导入CAD图常见问题及解决方法
导入CAD图常见问题及解决方法一、CAD图导入软件后，有部分图元丢失将CAD图导入GCL2008软件后，发现有部分图元丢失没有导入到软件中，可能有以下几种情况：1.没有导入的图元已被锁定或冻结。
解决方法为：用CAD软件打开该文件，在图层下拉框中查找，发现如图所示图层的一些符号显示颜色与其他图层的不一样，表示该图层被锁定或冻结。
这个时候我们用鼠标点开相应符号，然后保存此文件，再重新导入到软件中就可以了。
2.此文件为利用天正软件所创建的解决方法为：在天正7.0或7.5以上版本中，打开此文件，运用“文件布图”－“图形导出”的命令，如下图所示，此时会将dwg文件转成TArch3的文件，该软件会自动在指定的路径中生成“办公楼建筑电气图_t3.dwg”的文件，这时我们在GCL2008软件中再导入文件名带有_t3.dwg字样的文件就可以了。
3.CAD文件使用了“外部参照”，也就是引用别的CAD文件上的图块解决方法：通过AutoCAD“插入”菜单下的“外部参照管理器”来寻找它引用了哪些CAD文件的图块，被引用的CAD文件才是真正的可以读取的文件。
找到之后，选择绑定然后保存就可以识别了。
如下图详细操作步骤：一、将图A，图B置于一个文件夹内，使用CAD打开图A二、在命令提示栏内输入XR，按回车键三、在弹出的界面中，选择参照名，再选择绑定，如果是英文版的，选择命令BIND四、在弹出的对话框内选择绑定，再点击确定五、最后点击确定，退出外部参照管理器经过这样处理的CAD图纸，保存后，就可以直接导入软件中了。
二、CAD图导入软件时无法导入，在预览框无法预览到图对于在GCL2008软件中导入CAD时，在预览框无法预览到图可能有以下几种情况：1. 此CAD文件设计时采用块设计导致的解决办法：因为CAD文件设计时采用块设计导致无法导入到软件中的。
用CAD软件打开该文件，“ctrl+A”选中所有构件图元，然后点击菜单栏“修改”－“分解”功能，把图块炸开。
广联达算量中使用CAD导图中的问题及处理办法
CAD导图中图纸加密及图元丢失等问题的处理在我们有了CAD图纸电子版的情况下，广联达CAD识别这一功能无疑是给算量工作者减轻了建模的负担，节省了大量的时间，大大提高了工作效率。
在一般情况下，我们手中的CAD图纸都能顺利地导入软件中。
但是，也有很多时候，我们在导入图纸过程中或导入图纸后出现这样或那样的问题，使我们不能顺利地开展算量工作。
在广联达新干线或其他网站上经常看到有人提出导入CAD图纸中遇到的问题和很多人给出的处理办法，网上也有很多关于处理这方面问题的文章。
但是，我们还是有很多的人经常遇到这样的问题和被这样的问题所困扰。
我在新干线上经常回答这样的问题，也有很多人通过新干线找我处理CAD图纸，本人在这方面积累了一些经验，愿与大家分享于后，希望对大家有所帮助。
导入CAD图纸中遇到的问题大致可以归纳为导入后CAD图纸显示不完整、导入后完全不显示、不能导入三类情况。
后面对这三类情况出现的原因、处理办法及操作顺序进行具体说明。
一、第一类情况：导入后CAD图纸显示不完整我们经常遇到CAD图纸很顺利地导入了软件，本以为可以进行识别了，但是，有部分图元不显示，即有些人说的部分图元丢失了。
这种情况有可能是下列三种情况之一造成的：原因一：CAD图纸中的某些图元是以块的形式绘制的，这些块就像我们算量软件中的组合构件飘窗、楼梯、阳台一样，是由多个图元组合而成的，最常见的块有室内的家具、洁具等。
块图元不能导入软件，即导入后不能正常显示或丢失。
处理办法：在CAD程序中分解（也叫炸开）需要显示的这些块，然后保存分解后的CAD图纸，再导入软件中即可正常显示全部图元了。
操作顺序：在CAD图纸中选中需要分解的块图元（图1）――在工具栏选择分解（图2或图3）或选中需要分解的块，使用快捷键进行分解。
快捷操作方式为：输入X，然后回车即可分解（大写状态下按一次回车键，小写状态下按两次回车）。
原因二：有可能是设计人员采用天正建筑，或天正结构，或天正给排水制图软件绘制的图纸。
CAD导入显示不全的处理方法
CAD导入广联达显示不全的处理方法1、在CAD软件里打开图纸，框选图纸，在命令栏输入X，操作完
后，框选图纸，在命令栏输入PURGE，点击全部清理，点击全部是，关闭。
框选图纸在命令栏输入W回车，保存桌面，再把图纸导入试试。
2、转为天正T3
3、加密图纸解锁
第一步：为了保存好原件，先复制一个文件：
第二步：打开复制文件：
第三步：在命令框输入命令export
第四步：按回车键，自动弹出对话框：第五步：将文件类型改为WMF 格式：
按此键选取文件类型
第六步：保存至桌面
第七步：对话框消失，十字标变成小方框：第八步：拉动小方框，全部选择图形：
第九步：命令框提示：找到1个
第十步：按回车键，接着你在桌面上将看见你保存的文件，接着关闭CAD。
文件格式为WMF
第十一步：打开CAD软件
双击打开
第十二步：
出现空白工作面
第十三步：在命令框输入import
第十三步：按回车键，弹出对话框
第十四步：打开刚才保存的WMF 文件
点击打开
第十五步：自动打开文件，如下
右下方的进度条
第十六步：点击工具栏左下角分解按钮
第十八步:光标变成小方框,全部选择图形,按回车键. 2、大概等15秒就OK了,现在,想怎么改就怎么改吧!。
【最新】cad图纸显示不全怎么办-word范文 (5页)
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==cad图纸显示不全怎么办篇一：广联达导入CAD图显示不全及常见问题、解决方法导入CAD图常见问题及解决方法一、 CAD图导入软件后，有部分图元丢失将CAD图导入软件后，发现有部分图元丢失没有导入到软件中，可能有以下几种情况：1. 没有导入图元已被锁定或冻结。
解决方法为：用CAD软件打开该文件，在图层下拉框中查找，发现如图所示图层的一些符号显示颜色与其他图层的不一样，表示该图层被锁定或冻结。
这个时候我们用鼠标点开相应符号，然后保存此文件，再重新导入到软件中就可以了。
2. 此文件为利用天正软件所创建的解决方法为：在天正7.0或7.5以上版本中，打开此文件，运用“文件布图”－“图形导出”的命令，如下图所示，此时会将dwg文件转成TArch3的文件，该软件会自动在指定的路径中生成“办公楼建筑电气图_t3.dwg”的文件，这时我们在GCL201X软件中再导入文件名带有_t3.dwg字样的文件就可以了。
3. CAD文件使用了“外部参照”，也就是引用别的CAD文件上的图块解决方法：通过AutoCAD“插入”菜单下的“外部参照管理器”来寻找它引用了哪些CAD文件的图块，被引用的CAD文件才是真正的可以读取的文件。
找到之后，选择绑定然后保存就可以识别了。
如下图详细操作步骤：一、将图A，图B置于一个文件夹内，使用CAD打开图A二、在命令提示栏内输入XR，按回车键三、在弹出的界面中，选择参照名，再选择绑定，如果是英文版的，选择命令BIND四、在弹出的对话框内选择绑定，再点击确定五、最后点击确定，退出外部参照管理器经过这样处理的CAD图纸，保存后，就可以直接导入软件中了。
二、 CAD图导入软件时无法导入，在预览框无法预览到图对于在GCL201X软件中导入CAD时，在预览框无法预览到图可能有以下几种情况：1. 此CAD文件设计时采用块设计导致的解决办法：因为CAD文件设计时采用块设计导致无法导入到软件中的。
广联达导入CAD图显示不全及常见问题、解决方法
导入CAD图常见问题及解决方法一、CAD图导入软件后，有部分图元丢失将CAD图导入软件后，发现有部分图元丢失没有导入到软件中，可能有以下几种情况：1.没有导入图元已被锁定或冻结。
解决方法为：用CAD软件打开该文件，在图层下拉框中查找，发现如图所示图层的一些符号显示颜色与其他图层的不一样，表示该图层被锁定或冻结。
这个时候我们用鼠标点开相应符号，然后保存此文件，再重新导入到软件中就可以了。
2.此文件为利用天正软件所创建的解决方法为：在天正7.0或7.5以上版本中，打开此文件，运用“文件布图”－“图形导出”的命令，如下图所示，此时会将dw g文件转成TArch3的文件，该软件会自动在指定的路径中生成“办公楼建筑电气图_t 3.dwg”的文件，这时我们在G C L2008软件中再导入文件名带有_t3.dwg字样的文件就可以了。
3.CAD文件使用了“外部参照”，也就是引用别的CAD文件上的图块解决方法：通过Auto CAD“插入”菜单下的“外部参照管理器”来寻找它引用了哪些CA D文件的图块，被引用的CA D文件才是真正的可以读取的文件。
找到之后，选择绑定然后保存就可以识别了。
如下图详细操作步骤：一、将图A，图B置于一个文件夹内，使用CAD打开图A二、在命令提示栏内输入XR，按回车键三、在弹出的界面中，选择参照名，再选择绑定，如果是英文版的，选择命令BI ND四、在弹出的对话框内选择绑定，再点击确定五、最后点击确定，退出外部参照管理器经过这样处理的CAD图纸，保存后，就可以直接导入软件中了。
二、CAD图导入软件时无法导入，在预览框无法预览到图对于在GCL2008软件中导入C A D时，在预览框无法预览到图可能有以下几种情况：1. 此CAD文件设计时采用块设计导致的解决办法：因为CAD文件设计时采用块设计导致无法导入到软件中的。
图纸导入广联达软件不显示导入图纸不显示、显示不全
图纸导⼊⼴联达软件不显⽰导⼊图纸不显⽰、显⽰不全解决⽅案⼀——cad写块1.打开cad，框选⼀张图纸在命令栏输x回车，再框选这张图纸在命令栏输w回车，出现⼀个对话框，源-选择成对象，对象那选择成转换为块。
如图；路径选了之后把这个新块导⼊软件中。
解决⽅案⼆——天正导t32.⾸先保证安装了天正设计软件，使⽤天正软件打开CAD⽂件，框选图纸在命令栏输输x回车，回车之后在命令栏输⼊TXDC（或者是点击天正左边菜单下的图形导出）出现⼀个对话框之后保存，保存之后吧这个t3格式的图纸导⼊软件中。
解决⽅案三——另存2007dxf格式3.⽤CAD打开图纸以后选中图纸另存为，存为2007dxf这个格式解决⽅案四——布局图纸导⼊⽅法4.图纸是布局图，不要直接添加图纸，选择导⼊布局，选择图纸，请选择空间选择成布局，预览视⼝全部都添加上。
解决⽅案五——清理导t35.在天正中打开图纸：在命令栏输⼊Purge--回车--全部清理--全部是，然后在命令栏输TXDC回车，导成T3，导⼊软件中解决⽅案六——加密图纸6.打开cad，打开这张图纸，双击⼀根亮⼀⽚，就有可能是加密图纸。
或者打开天正，打开这张图纸双击就会出现⼀个提⽰：请输⼊密码就说明是加密图纸，需要联系设计要密码。
解决⽅案七——复制粘贴7.打开天正软件，打开这张图纸，框选图纸在命令栏中输⼊x回车，分解完成之后，框选图纸ctrl+c复制，点⽂件-新建--点打开右⾯的倒三⾓的⽆样板打开公制，crtl+v粘贴，指定⼀点，输z回车，输a回车，输TXDC 保存，把保存后的⽂件导⼊软件。
解决⽅案⼋——核查导t38.打开天正点⽂件下的——图形实⽤⼯具----核查，输y，全部清理，核查之后点击图形导出或者直接输⼊TXDC ，保存，把这个t3格式的图纸导⼊软件中解决⽅案九——参照图纸9.打开天正，打开图纸，点击插⼊-外部参照。
选择参照图纸的名称右键绑定，绑定之后输TXDC保存。
安装软件——导⼊图纸不显⽰、显⽰不全解决⽅案⼀——写块导t31.打开天正，打开这张图纸框选图纸在命令栏输w回车，回车之后出现个对话框，源那选择成对象，对象那选择成转换为块，浏览路径⾃⼰选⼀下，保存，再⽤天正打开这个新块，点图形导出或者输⼊TXDC，保存，把t3格式的新块导⼊软件。
广联达常见问题
1、报错提示：上部通长筋超过图元自身长度的2倍框架梁汇总计算后提示上部通长筋超过图元自身长度的2倍，如何解决？解决方案：原因分析：框架梁出现此类提示，是由于支座没有辨认正确，绘制的梁打断后把一部分删除了，但是没有重新辨认支座，导致钢筋计算时还是按照打断前的长度计算。
解决方案：选中梁，点击【重提梁跨】，重新汇总即可。
若是框支梁、屋面框架梁、基础梁出现此提示，是因为这几类梁的节点构造中支座锚固数值较大，检查下计算，计算没有问题时，此提示可以忽略，钢筋量不受影响。
如果不想要这个样的提示，在软件中通过工具-选项-其他不勾选[计算时校验钢筋长度，当大于······2倍时给出提示]。
2、如何提取钢丝网片面积的工程量？问题描述：软件中钢丝网片计算的是长度，面积如何出？解决方案：软件中暂时没有办法设置钢筋网片的面积，在套做法的时候可以在钢丝网片长度的代码后边直接乘以宽度即可。
3、如何将平法图集03G规则工程转换为平法图集11G规则？问题描述：工程建立时选择03G101计算规则，现在设计变更为11G101的计算规则，但工程已经做完了，能否把计算规则进行替换？解决方案：无法直接替换。
建议方案：新建图形工程，把钢筋工程导入图形算量中，再新建钢筋工程，选择新的计算规则，在点击文件--导入图形工程，导入后，钢筋信息会取消掉，需要重新布置钢筋。
4、如何将清单工程转换成定额工程？关键字：清单转定额问题描述：如何将清单工程转换成定额工程？解决方案：第一步：首先新建一个和已有清单工程相同定额的定额工程；第二步：点击菜单栏“导入导出”—“导入清单计价工程”：选择要转换的清单工程，点击“打开”按钮；当希望连措施项目一起导入时，把“导入措施项目”打勾，点击“开始”按钮，开始导入；不久出现提示：一、土建算量GCL2013高频问题1、如何将GGJ2013工程导入GCL2008软件中？关键字：互导问题描述：钢筋工程是用2013软件做的，但图形软件没有升级，是2008，GGJ2013工程如何导入到GCL2008中？解决方案：已经绘制好的钢筋工程，复制下，把复制的工程后缀名改为GGJ11，打开图形软件，文件--导入钢筋2009工程，选择修改后缀名的钢筋工程文件，点击导入即可，需要注意，后缀名修改后钢筋工程将无法打开，修改后缀名是为了导入图形工程中。
图纸导入广联达软件不显示
图纸导入广联达软件不显示——导入图纸不显示、显示不全解决方案一——cad写块1.打开cad，框选一张图纸在命令栏输x回车，再框选这张图纸在命令栏输w回车，出现一个对话框，源-选择成对象，对象那选择成转换为块。
如图；路径选了之后把这个新块导入软件中。
解决方案二——天正导t32.首先保证安装了天正设计软件，使用天正软件打开CAD文件，框选图纸在命令栏输输x回车，回车之后在命令栏输入TXDC（或者是点击天正左边菜单下的图形导出）出现一个对话框之后保存，保存之后吧这个t3格式的图纸导入软件中。
解决方案三——另存2007dxf格式3.用CAD打开图纸以后选中图纸另存为，存为2007dxf这个格式解决方案四——布局图纸导入方法4.图纸是布局图，不要直接添加图纸，选择导入布局，选择图纸，请选择空间选择成布局，预览视口全部都添加上。
解决方案五——清理导t35.在天正中打开图纸：在命令栏输入Purge--回车--全部清理--全部是，然后在命令栏输TXDC回车，导成T3，导入软件中解决方案六——加密图纸6.打开cad，打开这张图纸，双击一根亮一片，就有可能是加密图纸。
或者打开天正，打开这张图纸双击就会出现一个提示：请输入密码就说明是加密图纸，需要联系设计要密码。
解决方案七——复制粘贴7.打开天正软件，打开这张图纸，框选图纸在命令栏中输入x回车，分解完成之后，框选图纸ctrl+c复制，点文件-新建--点打开右面的倒三角的无样板打开公制，crtl+v粘贴，指定一点，输z回车，输a回车，输TXDC保存，把保存后的文件导入软件。
解决方案八——核查导t38.打开天正点文件下的——图形实用工具----核查，输y，全部清理，核查之后点击图形导出或者直接输入TXDC，保存，把这个t3格式的图纸导入软件中解决方案九——参照图纸9.打开天正，打开图纸，点击插入-外部参照。
选择参照图纸的名称右键绑定，绑定之后输TXDC保存。
安装软件——导入图纸不显示、显示不全解决方案一——写块导t31.打开天正，打开这张图纸框选图纸在命令栏输w回车，回车之后出现个对话框，源那选择成对象，对象那选择成转换为块，浏览路径自己选一下，保存，再用天正打开这个新块，点图形导出或者输入TXDC，保存，把t3格式的新块导入软件。
广联达CAD导图技巧常见问题总结
广联达CAD导图技巧常见问题总结第一篇：广联达CAD导图技巧常见问题总结CAD导图技巧你知多少？作者：广联达公司本期主题：“CAD导图技巧你知多少？”2007-11-02 我们用软件处理工程的时候如果能够获得电子CAD 图，将省去我们绘图的很多过程，既提高了效率又准确。
不过由于有些图纸的不规范等原因，我们将CAD图导入软件时并不是每次都很顺利，那么当发现电子图导不进来或者不完整时，您是放弃了，还是在努力尝试一些方法和小技巧成功将其导入呢？您如果有更好的方法、遇到过其他问题或对这些方法有什么疑义，都可以发邮件至******************.cn，我们一起探讨。
解决CAD图导入后显示小的方法？CAD图导入软件后，显示的非常小，即使放到最大，也显示的很小。
但是用CAD软件打开，就能正常显示。
这是因为CAD图中还有其他图元，这个图元可能只是一个小点或一段很短的线段，离我们要导入的图很远，只有在CAD中全屏查看，才能看见。
解决办法：用CAD软件打开该文件，双击鼠标中间的滚轮，显示全屏，这个时候仔细查看就会发现界面上除了我们要导入的图外，在界面右上方还有一个小点，拉框选中把这个点删除就可以了。
如图。
如何解决构件与轴网错位问题？轴网已经识别完成了，开始导入下一张图纸，柱图，可是导入后发现柱的位置全部串了，与识别的轴网位置都不重合。
识别后的轴网的坐标原点与导入的图纸的坐标原点不是同一个，所以导致导入的柱位置串了。
解决办法：当轴网已经识别完后，以后再导入的CAD图，都要进行重新定位，以保证构件导入的位置的准确，点击，然后用捕捉刚导入CAD图的某一点，一般最好是图左下方的交点，然后让这个点与导入的轴网的同一位置的点重合即可。
如图正常显示的构件有时无法导入？CAD图导入软件后，可以正常显示，但是构件无法导入。
有些CAD文件使用了“外部参照”，也就是引用别的CAD文件上的图块，如果识别这样的文件，可能会失败。
因为虽然能看见墙、梁、板、柱和轴线，但是这都不是属于这个CAD文件本身的，所以读取线条数据的时候一无所获。
CAD导入显示不全的处理方法
CAD导入广联达显示不全的处理方法1、在CAD软件里打开图纸，框选图纸，在命令栏输入X，操作完
后，框选图纸，在命令栏输入PURGE，点击全部清理，点击全部是，关闭。
框选图纸在命令栏输入W回车，保存桌面，再把图纸导入试试。
2、转为天正T3
3、加密图纸解锁
第一步：为了保存好原件，先复制一个文件：
第二步：打开复制文件：
第三步：在命令框输入命令export
第四步：按回车键，自动弹出对话框：第五步：将文件类型改为WMF 格式：
按此键选取文件类型
第六步：保存至桌面
第七步：对话框消失，十字标变成小方框：第八步：拉动小方框，全部选择图形：
第九步：命令框提示：找到1个
第十步：按回车键，接着你在桌面上将看见你保存的文件，接着关闭CAD。
文件格式为WMF
第十一步：打开CAD软件
双击打开
第十二步：
出现空白工作面
第十三步：在命令框输入import
第十三步：按回车键，弹出对话框
第十四步：打开刚才保存的WMF 文件
点击打开
第十五步：自动打开文件，如下
右下方的进度条
第十六步：点击工具栏左下角分解按钮
第十八步:光标变成小方框,全部选择图形,按回车键. 2、大概等15秒就OK了,现在,想怎么改就怎么改吧!。
广联达CAD导图常出现哪些问题？
广联达CAD导图常出现哪些问题？CAD导图功能一直是算量软件的一大亮点功能，但是很多用户使用CAD导图功能的时候往往会发现有些CAD电子图纸无法导入或导入软件后有问题，识别不全、无法计算等等，而且由于我们预算人员大多对CAD软件都不太熟悉所以这个CAD导图功能就用不起来了，发挥不了其亮点功能的作用和价值。
其实软件中CAD导图功能成功应用与两个因素有关：一是软件本身这个功能，即软件中CAD导图这个功能的控件应用。
而这个控件一般影响大的是CAD图纸的版本，如CAD有04版设计的图纸或06版设计的图纸等等。
二是CAD图纸本身。
图纸设计的是否规范，图层是否清晰，图纸的比例是否正确，是否引用外部参照等等因素都会影响CAD图的导入。
所以要想把CAD导图功能应用得更好，我们不仅要从软件功能本身出发，也要考虑到CAD图纸的设计问题。
在这里我们把经常收集到的有关CAD导图过程中的问题及解决方法整理了一下，供大家参考，以便帮助大家更好的使用CAD导图功能。
在下面的文章中分两部分内容，第一部分是解决导图过程中遇到的问题点，第二部分是提供给大家一个用户做的案例工程，大家可以参考使用CAD导图的一个整体解决流程和方法。
问题1.拿到的CAD文件中有几十张结构图或建筑图，在软件中打开会非常的慢，如何快速切分图纸？答：打开软件的“CAD调整工具”界面，在这里面打开CAD图纸文件，此时需要注意打开CAD图纸文件时需要选择“所有文件格式”，如右图；打开了CAD图纸后，拉框选择某张图纸，然后点击界面上方“文件”中的“导出选中图元”讲刚才选中的单张CAD图纸导出去（此时可以对这个单张的图纸重新命名和选择保存路径），如右图，这样就可以把很多的图纸一张一张的切分开，方便在软件中快速导入。
问题2.我们一般使用CAD图纸中的“柱平面布置图”来导工程的轴网（因为这张图相对于其它的图要简洁，容易选中轴线，且在识别完轴线后就可以马上导柱子），在识别轴网的时候，我们会先提取轴线和轴线标识，但有些图纸柱边线和轴线的标识线同图层且同颜色，导致我们在提取轴线标识时会将柱边线一起提取走，这样识别完轴网后再识别柱子时又需要重新把图导入一次，很麻烦或者说在CAD导图中经常需要反复导入某一部分CAD图形时，如何快速操作，避免重复导入CAD 图？答：在提取并识别了CAD图后，拉框选择需要再次使用的CAD 图纸内容，点击“还原CAD图元”按钮即可，如右图问题3.对于已经导入的CAD图纸，如何让软件将已经识别的图层和未识别的图层显示出来？答：按键盘上的快捷键F7可以对“已经识别的图层和未识别的图层”进行显示，勾选其显示内容就可以了。
CAD导入显示不全的处理方法
CAD导入广联达显示不全的处理方法1、在CAD软件里打开图纸，框选图纸，在命令栏输入X，操作完
后，框选图纸，在命令栏输入PURGE，点击全部清理，点击全部是，关闭。
框选图纸在命令栏输入W回车，保存桌面，再把图纸导入试试。
2、转为天正T3
3、加密图纸解锁
第一步：为了保存好原件，先复制一个文件：
第二步：打开复制文件：
第三步：在命令框输入命令export
第四步：按回车键，自动弹出对话框：
第五步：将文件类型改为WMF 格式：
按此键选取文件类型
第六步：保存至桌面
第八步：拉动小方框，全部选择图形：
第九步：命令框提示：找到1个
第十步：按回车键，接着你在桌面上将看见你保存的文件，接着关闭CAD。
文件格式为WMF
第十一步：打开CAD软件
双击打开
第十二步：
出现空白工作面
第十三步：在命令框输入import
第十三步：按回车键，弹出对话框
第十四步：打开刚才保存的WMF 文件
点击打开第十五步：自动打开文件，如下
右下方的进度条
第十六步：点击工具栏左下角分解按钮
第十八步:光标变成小方框,全部选择图形,按回车键.
2、大概等15秒就OK了,现在,想怎么改就怎么改吧!
3、。
广联达CAD图纸处理方法
广联达导入CAD图纸处理方法情况一：图纸导入不显示或者显示不全，但是在CAD里显示正常1、用CAD打开图纸，框选图纸，在左下方命令栏输入X（分解）按回车，分解完，再框选图纸，在命令栏输入W（写块）按回车，保存，把保存的图纸导入软件即可。
【注：写块保存的时候注意保存的路径，方便自己找到图纸的位置。
另，如果图纸太大太多，写块的时候可以分几部分写块，相当于分割图纸】2、用天正CAD打开图纸，框选图纸，在左下方命令栏输入X（分解）按回车，分解完，再在命令栏输入TXDC(图形导出四个字的首字母)按回车，保存，把保存的图纸导入软件即可。
注：方法1和2可以结合使用。
情况二：图纸导入后显示很小，或者缩在屏幕一角这种情况在CAD中用写块功能处理图纸就好了。
原因是工程图纸的不远处有碎图元，导入软件后在三维空间中把图纸挤到一角了。
情况三：布局图图纸导入看不到用CAD打开可以看到模型后面还有这些，点开可以看到图纸，说明这些图纸是布局图。
这类图纸不用处理，直接在广联达中导入布局选择图纸之后先不要点打开，等到预览区可以看到图纸了，再在‘请选择空间’里选择模型下的图纸，比如选择Q区，再把预览视口中的每一项都添加了添加完点打开，图纸即可导入。
【注：预览视口的每一项都必须添加。
】情况四：图纸用CAD打开显示斜的这种图纸可以看到CAD的坐标显示也是斜的在CAD工具栏中点视图---俯视就好了【注：显示正常后处理方法如情况一】情况五：外部参照这类图纸用天正CAD2008打开，在右下角命令栏输入XR按回车会弹出如下对话框：如果是已加载，在已加载上点鼠标右键---绑定即可如果是未加载的图纸，在下方‘找到位置’中添加未加载的图纸，再绑定即可【注：天正2014输入XR不起作用的，在工具栏---插入，如下图，就可以打开文件参照图。
】情况六：图纸加密图纸用天正CAD打开，双击图纸显示如下图：这种图纸只能联系设计要密码。
情况七：以上的方法都处理不了的时候。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
导入CAD图常见问题及解决方法
一、CAD图导入软件后，有部分图元丢失
将CAD图导入软件后，发现有部分图元丢失没有导入到软件中，可能有以下几种情况：
1.没有导入图元已被锁定或冻结。
解决方法为：用CAD软件打开该文件，在图层下拉框中查找，发现如图所示图层的一些符号显示颜色与其他图层的不一样，表示该图层被锁定或冻结。
这个时候我们用鼠标点开相应符号，然后保存此文件，再重新导入到软件中就可以了。
2.此文件为利用天正软件所创建的
解决方法为：在天正7.0或7.5以上版本中，打开此文件，运用“文件布图”－“图形导出”的命令，如下图所示，此时会将dwg文件转成TArch3的文件，该软件会自动在指定的路径中生成“办公楼建筑电气图_t3.dwg”的文件，这时我们在GCL2008软件中再导入文件名带有_t3.dwg字样的文件就可以了。
3.CAD文件使用了“外部参照”，也就是引用别的CAD文件上的图块
解决方法：通过AutoCAD“插入”菜单下的“外部参照管理器”来寻找它引用了哪些CAD文件的图块，被引用的CAD文件才是真正的可以读取的文件。
找到之后，选择绑定然后保存就可以识别了。
如下图详细操作步骤：
一、将图A，图B置于一个文件夹内，使用CAD打开图A
二、在命令提示栏内输入XR，按回车键
三、在弹出的界面中，选择参照名，再选择绑定，如果是英文版的，选择命令BIND
四、在弹出的对话框内选择绑定，再点击确定
五、最后点击确定，退出外部参照管理器
经过这样处理的CAD图纸，保存后，就可以直接导入软件中了。
二、CAD图导入软件时无法导入，在预览框无法预览到图
对于在GCL2008软件中导入CAD时，在预览框无法预览到图可能有以下几种情况：
1. 此CAD文件设计时采用块设计导致的
解决办法：因为CAD文件设计时采用块设计导致无法导入到软件中的。
用CAD软件打开该文件，“ctrl+A”选中所有构件图元，然后点击菜单栏“修改”－“分解”功能，把图块炸开。
然后保存文件，再次导入软件就可以了。
2.利用CAD软件打开该文件，点选图上一个图元，但显示该文件图元全部选中，这时打开菜单栏“修改”－“特性”选中图元，，此时显示该CAD图元是“多得插入块”导致的无法导入。
（exm.lsp工具随附件）解决方法：第一步：选中该“多重插入块”，在其属性里将行、列均改为“1";
后点击“关闭”
第三步：在状态栏命令行里输入“exm”根据提示选中多重插入块；
第四步：运行“explode”分解命令就可以将多重插入块分解了，然后保存文件再导入GCL2008软件就可以了。
3. CAD图文件太大，多达几十兆
CAD图文件一般不会有几十兆的文件，形成这种文件的原因有可能是由于CAD图有填充图或一些波形线条，当利用“分解”功能，将文件分解后，文件图元会暴涨，所以我们只要在CAD文件中分块选中图元，如果选择过程很慢，则表示选中图元中有很多图元，这时我们进行排查，找到这部分图元后，在图层管理中，将图元图层“关掉”，此时再将其它图元选中后复制到一个新建的工程中就可以了。
三、解决CAD图导入后显示小的方法？
CAD图导入软件后，显示的非常小，即使放到最大，也显示的很小。
但是用CAD软件打开，就能正常显示。
这是因为CAD图中还有其他图元，这个图元可能只是一个小点或一段很短的线段，离我们要导入的图很远，只有在CAD中全屏查看，才能看见。
解决办法：用CAD软件打开该文件，双击鼠标中间的滚轮，显示全屏，这个时候仔细查看就会发现界面上除了我们要导入的图外，在界面右上方还有一个小点，拉框选中把这个点删除就可以了。
