华升富⼠达电梯调试与维修⼿册华升富⼠达电梯调试与维修⼿册NEW CSVF型第⼀章慢车调试⼀、绝缘及电压测量1．低压绝缘电阻测试1）断开与控制变压器相连接的L30线路的接地线（黄绿线）。

2）测量除动⼒电源、照明电源、开关盒的输出端以外的所有电流断路器，电路保护器的两端与地表间的电阻值。

3）测量通向盘外的所有配线（终端及插件）4）⽤低压绝缘电阻计（外加电压在5V以下）测量，测量值在5MΩ以上。

2．电源测量1）合上CB3开关变压器1、2号桩AC380V11、12号桩（L30、L40）AC100V13、15号桩AC19VVS20X电源板JB插座A侧B侧间电压均为DC24V。

MC15X继电器断相检测器PW灯亮。

2）合上1SW A开关MC15X继电器板B2、B3（L41、L30）AC100V⼆、机房独⽴运⾏的测试（检测控制屏是否有故障）1．接线确认1）⾄电机三相动⼒线U、V、W及接地线E接线正确⽆误。

2）⾄旋转编码器的接线及屏蔽接地正确⽆误。

3）⾄制动器B10、B20接线正确⽆误。

4）⾄限速器P1、P2接线正确⽆误。

2．短接线路1）MC15X继电器板●TA1-5（P2）?T2-3（P8）?T2-5（P8A）井道安全回路●C1-B6（P8C）?T2-7（P10）轿厢安全回路●T1-3（C1-A4）?T2-6 （C1-B1）轿门锁●T2-4（P1 5）?T2-2（P1）厅门联锁●T1-2（P23）?T1-1（P24）轿顶优先开关2）IF118板●H31-A6（P17）?H31-B6（C-1）井道上终端限位（LS11）●H32-A6（P18）?H32-B6（C-2）井道下终端限位（LS21）3．控制慢车运转1）送电后，MC15X继电器板A、B、C、E、F、G⼆极管亮。

#1E吸合，#6吸合。

2）按住下按钮BTN3，同时打开EQDO开关，然后松开下按钮。

（完成这个操作后，按下中按钮，如果LED的BIT6灯亮的话，说明没有进⼊“安装运⾏），此时，关闭EQSO开关，再重新进⾏⼀次操作）3）⼀直按住上按钮，轿厢慢车上⾏。

华升富士达电梯调试与维修手册(NEW、CSVF型)

四、门机调试
1．完成光电（光幕）、安全触板的接线。
2．门机调整的有关尺寸要求
1）安全触板：当轿门开关门位置为 1/2 时，安全触板应凸现 35mm，触板触动 5-10mm 时，限位开关
应动作。安全触板动作与开关门时无撞击声。
2）光电：光电管安装应保持门在开与关状态下电束聚中有效。
3） CTL 与 OTL 开关：开关门终端光电应在门开关闭前 3-4mm 位置，LED 电灯动作，开关检测板与光
按钮住上部按钮，当 LED 点亮时松开按钮
（放开按钮 2 秒后，LED 灯一瞬全部点亮，然后限位开关的显示状态 01）
4．FD 运转操作步骤
1）用慢车将电梯开到任何一层的平层处。
2）切换到自动运行状态。
切换后，轿厢的门将完全打开，天花板的照明/风扇处于 OFF 状态，这是没有关系的，约过 15 秒左右，门会
关门指令（亮灯运行）
●
1（D22）
OTL（亮灯检测，灭灯动作）
●
0（D23）
CTL（亮灯检测，灭灯动作）
五、在轿厢内缓慢平稳地运行电梯 1．按住轿厢内操作盘的关门按钮，同时按住运转手盘的“上”（或“下”）按钮，轿厢将以 1m/s 的速度缓慢平稳的上行（或下行），但一次运走时间为 15 秒。 2．在 2IR-1U/-3U/-3D/-1D（HDB 的场合为 2IR-1U/-3/-1D）都正常的情况下，可以仅在再平层区域内运转。按住开门按钮，同是按住“上”（或“下）按钮，轿厢门在完全打开的状态下，电梯以 1m/分）的速度缓慢地上行（或下行）。
电管的间隙为 2.5±0.5mm。使马达在能耗制动力距与锁紧弹簧作用下把门关闭与打开，保持良好的
自锁状态，无撞击声。门开足时运行平滑，无撞击声，轿门缩进门套 16mm。

富士达电梯调试与维修手册

华升富士达电梯调试与维修手册NEW CSVF型第一章慢车调试一、绝缘及电压测量1．低压绝缘电阻测试1）断开与控制变压器相连接的L30线路的接地线（黄绿线）。

2）测量除动力电源、照明电源、开关盒的输出端以外的所有电流断路器，电路保护器的两端与地表间的电阻值。

3）测量通向盘外的所有配线（终端及插件）4）用低压绝缘电阻计（外加电压在5V以下）测量，测量值在5MΩ以上。

2．电源测量1）合上CB3开关变压器1、2号桩AC380V11、12号桩（L30、L40）AC100V13、15号桩AC19VVS20X电源板JB插座A侧B侧间电压均为DC24V。

MC15X继电器断相检测器PW灯亮。

2）合上1SWA开关MC15X继电器板B2、B3（L41、L30）AC100V二、机房独立运行的测试（检测控制屏是否有故障）1．接线确认1）至电机三相动力线U、V、W及接地线E接线正确无误。

2）至旋转编码器的接线及屏蔽接地正确无误。

3）至制动器B10、B20接线正确无误。

4）至限速器P1、P2接线正确无误。

2．短接线路1）MC15X继电器板●TA1-5（P2）↔T2-3（P8）↔T2-5（P8A）井道安全回路●C1-B6（P8C）↔T2-7（P10）轿厢安全回路●T1-3（C1-A4）↔T2-6 （C1-B1）轿门锁●T2-4（P1 5）↔T2-2（P1）厅门联锁●T1-2（P23）↔T1-1（P24）轿顶优先开关2）IF118板●H31-A6（P17）↔H31-B6（C-1）井道上终端限位（LS11）●H32-A6（P18）↔H32-B6（C-2）井道下终端限位（LS21）3．控制慢车运转1）送电后，MC15X继电器板A、B、C、E、F、G二极管亮。

#1E吸合，#6吸合。

2）按住下按钮BTN3，同时打开EQDO开关，然后松开下按钮。

（完成这个操作后，按下中按钮，如果LED的BIT6灯亮的话，说明没有进入“安装运行），此时，关闭EQSO开关，再重新进行一次操作）3）一直按住上按钮，轿厢慢车上行。

华升富士达电梯调试与维修手册说课讲解

华升富士达电梯调试与维修手册华升富士达电梯调试与维修手册NEW CSVF型第一章慢车调试一、绝缘及电压测量1．低压绝缘电阻测试1）断开与控制变压器相连接的L30线路的接地线（黄绿线）。

2）测量除动力电源、照明电源、开关盒的输出端以外的所有电流断路器，电路保护器的两端与地表间的电阻值。

3）测量通向盘外的所有配线（终端及插件）4）用低压绝缘电阻计（外加电压在5V以下）测量，测量值在5MΩ以上。

2．电源测量1）合上CB3开关变压器1、2号桩AC380V11、12号桩（L30、L40）AC100V13、15号桩AC19VVS20X电源板JB插座A侧B侧间电压均为DC24V。

MC15X继电器断相检测器PW灯亮。

2）合上1SWA开关MC15X继电器板B2、B3（L41、L30）AC100V二、机房独立运行的测试（检测控制屏是否有故障）1．接线确认1）至电机三相动力线U、V、W及接地线E接线正确无误。

2）至旋转编码器的接线及屏蔽接地正确无误。

3）至制动器B10、B20接线正确无误。

4）至限速器P1、P2接线正确无误。

2．短接线路1）MC15X继电器板●TA1-5（P2）↔T2-3（P8）↔T2-5（P8A）井道安全回路●C1-B6（P8C）↔T2-7（P10）轿厢安全回路●T1-3（C1-A4）↔T2-6 （C1-B1）轿门锁●T2-4（P1 5）↔T2-2（P1）厅门联锁●T1-2（P23）↔T1-1（P24）轿顶优先开关2）IF118板●H31-A6（P17）↔H31-B6（C-1）井道上终端限位（LS11）●H32-A6（P18）↔H32-B6（C-2）井道下终端限位（LS21）3．控制慢车运转1）送电后，MC15X继电器板A、B、C、E、F、G二极管亮。

#1E吸合，#6吸合。

2）按住下按钮BTN3，同时打开EQDO开关，然后松开下按钮。

（完成这个操作后，按下中按钮，如果LED的BIT6灯亮的话，说明没有进入“安装运行），此时，关闭EQSO开关，再重新进行一次操作）3）一直按住上按钮，轿厢慢车上行。

华升富士达电梯调试与维修手册(1)

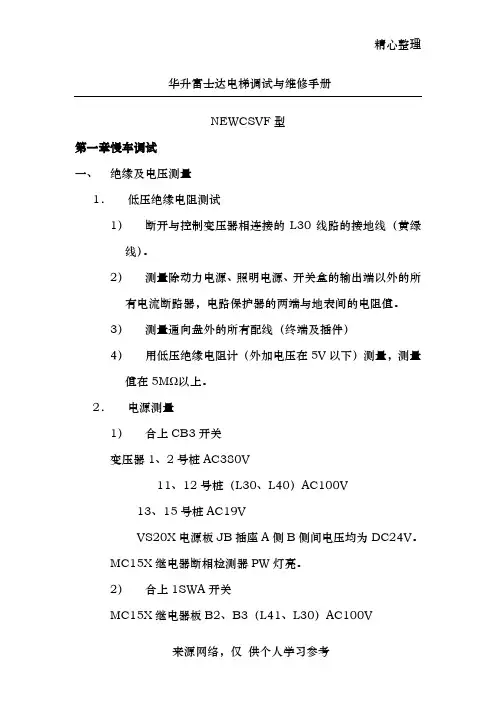

精心整理华升富士达电梯调试与维修手册NEWCSVF型第一章慢车调试一、绝缘及电压测量VS20X电源板JB插座A侧B侧间电压均为DC24V。
