磁偶隔离方案在串口通信中的应用

合集下载

RS232、RS485、CAN总线隔离方案

串行通信总线RS-232(EIA232)和RS(EIA/TIA485)规约只规定了物理层，从而信号协议允许由用户来定义，或者按照规定在物理层使用它们的其它标准来定义。

另外，CAN总线规定了物理层和数据链路层。

RS-232总线RS-232总线标准是最常见的串行通信总线标准之一，最初制定于1962年，用于计算机和调制解调器之间的通信。

它目前仍广泛用作系统间的通信链路，其简易、灵活性以及长期的成功使用决定了它的继续流行。

它适合于点对点通信，采用两根具有接地参考信号的专用非平衡的单端线可提供全双工通信。

一般在高噪声数据通信、工业/电信诊断端口等方面的应用中，都要涉及到RS232隔离。

而我们传统的RS232隔离一般要包括电源隔离和信号隔离两部分，如图5所示为我们用光电隔离（6N137）的常用方案。

图5 传统RS232隔离（光电）方案而采用磁耦数字隔离器方案，则简单方便的多，我们可以直接选用ADM3251E来替代复杂的光电隔离电路，ADM3251E内部集成了DC-DC电源隔离和信号隔离。

这样无论从体积上，还是性能上都优于传统的光电隔离。

如图6所示：RS-485总线规定RS-485标准用来驱动多达32对驱动器和接收器。

其通用性和驱动长4000 m电缆的能力使得它常用于各种应用，尤其是远距离的系统之间互连。

小型计算机系统接口(SCSI)和PROFIBUS协议都采用RS-485标准用于通信。

在RS-485通讯总线中，由于实际应用现场的环境十分复杂，往往存在着高电压、大电流的危害，所以隔离是十分必要的，同样我们RS-485的隔离也是由电源隔离与信号隔离两部分组成的。

传统的光电隔离RS-485方案如图8所示：而采用磁耦数字隔离器方案，则简单方便的多，我们可以直接选用ADM2483来替代复杂的光电隔离电路，ADM3251E内部集成了一个三通道的信号隔离器。

这样无论从体积上，还是性能上都优于传统的光电隔离。

如图9所示：CAN总线CAN总线标准，最初是为汽车应用开发的，它规定了一种2线串行通信协议，允许高达1 Mbps的数据速率、多达30个结点和40米的最大电缆长度。

磁耦工作原理-概述说明以及解释

磁耦工作原理-概述说明以及解释1.引言1.1 概述磁耦是一种通过磁场的作用将信号或功率传输的装置。

它由一个主动端和一个被动端组成，主动端和被动端之间没有电气连接。

磁耦利用磁场的耦合效应，在电磁感应的基础上实现信号的传输和隔离。

磁耦的工作原理是基于法拉第电磁感应定律和电磁感应耦合制动效应。

当主动端通电时，形成的磁场通过铁芯传播到被动端，从而在被动端产生感应电动势。

这个感应电动势可以用于传输信号或功率。

磁耦的铁芯起到了传导磁场和隔离信号的作用，使得主动端和被动端之间没有直接的电气连接。

磁耦具有很多优点。

首先，磁耦的传输效率较高，能够实现高性能的功率传输和信号传输。

其次，磁耦具有电气隔离的功能，能够有效地隔离电气噪声和干扰。

此外，磁耦具有体积小、重量轻、结构简单等特点，便于集成和应用。

然而，磁耦也存在一些局限性。

首先，由于磁场衰减的影响，磁耦在传输距离上有一定的限制。

其次，磁耦对频率的适应性较差，对于高频信号的传输效果较差。

此外，磁耦在温度变化和外界磁场干扰下的性能稳定性也受到一定的影响。

未来，磁耦技术还有很大的发展空间。

随着科技的进步，磁耦的传输效率和频响特性将得到进一步提升。

磁耦也将在更多领域得到应用，例如电力系统中的能量传输、电动车的无线充电等。

因此，磁耦作为一种重要的传输技术，将为各行各业的发展提供更多的可能性和便利性。

1.2文章结构1.2 文章结构:本文将分为三个主要部分来讨论磁耦的工作原理。

首先，在引言部分概述磁耦的基本概念和作用。

接着，正文部分将详细介绍磁耦的基本原理、工作过程以及广泛应用的领域。

最后，结论部分对磁耦的工作原理进行总结，并探讨其优势和局限性，同时展望其未来的发展方向。

通过逐步展开，读者将能够全面了解磁耦的工作原理及其在各个领域中的应用情况。

1.3 目的目的磁耦是一种常见的电子元件，具有广泛的应用领域。

本文旨在通过对磁耦工作原理的深入探究，全面了解磁耦的基本原理、工作过程以及应用领域。

串口光耦隔离电路

串口光耦隔离电路
1. 什么是串口光耦隔离电路？
串口光耦隔离电路又称为串口隔离电路，是一种用于串口通信的保护电路。

其基本原理是通过光电转换器将串口信号转换为光脉冲，再利用隔离器隔离主机和外设，从而达到防止串口通信信号干扰、保护主机和外设的目的。

2. 串口光耦隔离电路的工作原理是什么？
串口光耦隔离电路采用了光电隔离技术，其工作原理是将串口信号转换为光信号，再通过光电转换器将其转换为电信号。

因为光信号本身不受磁场、电场的影响，因此达到了保护数据传输的目的。

通过串口光耦隔离电路的隔离作用，可以避免在传输过程中受到电磁干扰、地线干扰等因素对数据造成的干扰和损坏的情况。

3. 串口光耦隔离电路的应用范围有哪些？
串口光耦隔离电路可以应用于各种串口设备，如RS232、RS485、RS422等串
口接口设备。

其应用范围广泛，包括但不限于：工业自动控制、继电器保护等。

4. 串口光耦隔离电路的优点是什么？
串口光耦隔离电路有以下几个优点：
5. 串口光耦隔离电路的选型和设计需要注意哪些问题？
在串口光耦隔离电路的选型和设计中，需要注意以下几个问题：
6. 如何实现串口光耦隔离电路的测试和调试？
串口光耦隔离电路的测试和调试有以下几个步骤：
串口光耦隔离电路是一种保护串口通信设备不受干扰的重要电路，通过光电隔离技术实现信号传输的稳定和可靠。

在实际应用中，需要合理选型和设计，同时进行测试和调试，以保证其稳定性和有效性。

采用ADM2483的隔离RS-485中继器设计

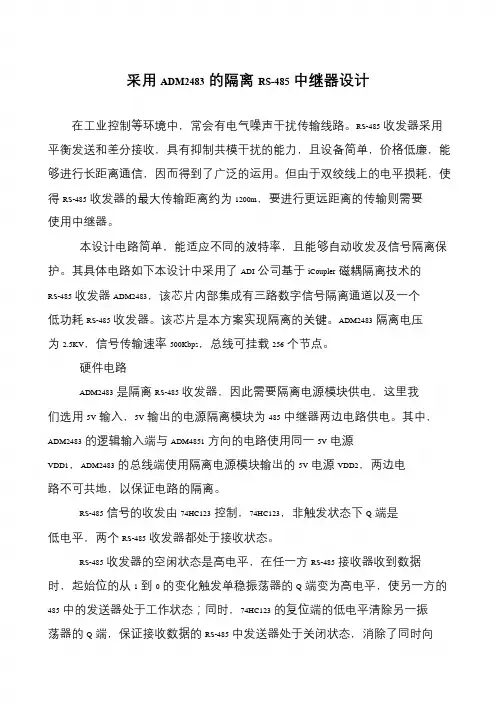

采用ADM2483的隔离RS-485中继器设计
在工业控制等环境中，常会有电气噪声干扰传输线路。

RS-485收发器采用平衡发送和差分接收，具有抑制共模干扰的能力，且设备简单，价格低廉，能够进行长距离通信，因而得到了广泛的运用。

但由于双绞线上的电平损耗，使得RS-485收发器的最大传输距离约为1200m，要进行更远距离的传输则需要使用中继器。

本设计电路简单，能适应不同的波特率，且能够自动收发及信号隔离保护。

其具体电路如下本设计中采用了ADI公司基于iCoupler磁耦隔离技术的RS-485收发器ADM2483，该芯片内部集成有三路数字信号隔离通道以及一个低功耗RS-485收发器。

该芯片是本方案实现隔离的关键。

ADM2483隔离电压为2.5KV，信号传输速率500Kbps，总线可挂载256个节点。

硬件电路
ADM2483是隔离RS-485收发器，因此需要隔离电源模块供电，这里我们选用5V输入，5V输出的电源隔离模块为485中继器两边电路供电。

其中，ADM2483的逻辑输入端与ADM4851方向的电路使用同一5V电源
VDD1，ADM2483的总线端使用隔离电源模块输出的5V电源VDD2，两边电路不可共地，以保证电路的隔离。

RS-485信号的收发由74HC123控制，74HC123，非触发状态下Q端是低电平，两个RS-485收发器都处于接收状态。

RS-485收发器的空闲状态是高电平，在任一方RS-485接收器收到数据时，起始位的从1到0的变化触发单稳振荡器的Q端变为高电平，使另一方的485中的发送器处于工作状态；同时，74HC123的复位端的低电平清除另一振荡器的Q端，保证接收数据的RS-485中发送器处于关闭状态，消除了同时向。

串口隔离方案

串口隔离方案随着科技的不断发展，人们对通信技术的需求越来越高。

串口通信技术作为传输数据的一种方式被广泛应用于各行各业。

但是，由于串口通信技术本身的不完善和电磁干扰等问题，往往会在实际使用中出现数据出错、崩溃等故障。

为解决这些问题，人们设计了一种新的终端设备——串口隔离器。

串口隔离器可以有效防止串口设备之间的电磁干扰，提高串口通信的稳定性。

下面，我们将详细介绍串口隔离方案的原理、类型及其优点。

一、串口隔离方案的原理串口隔离器的主要作用是隔离串口之间的电气信号，避免串口之间互相干扰。

串口隔离器通过放大和滤波电路来对串口信号进行处理。

这样，串口隔离器就可以在一定程度上保证串口通信的稳定性和可靠性。

串口隔离器一般由三部分构成，分别是隔离芯片、放大器和滤波器。

其中隔离芯片是串口隔离器最核心的部分。

它通过对串口信号进行隔离和放大，使信号能够在不同设备之间进行传输，而不会发生干扰和失真。

二、串口隔离方案的类型串口隔离方案主要有两种类型，分别是硬件串口隔离和软件串口隔离。

硬件串口隔离是指通过隔离芯片、放大器和滤波器等硬件设备对串口进行隔离。

这种方式简单可靠，适用范围广，但硬件串口隔离器成本较高。

软件串口隔离是一种基于软件的方案。

软件串口隔离通过在串口设备之间插入软件屏障，在传输数据的过程中对数据进行处理，从而达到隔离的目的。

这种方式虽然成本低，但因为在数据传输过程中需要对数据进行处理，所以有一定的传输延迟。

三、串口隔离方案的优点串口隔离方案具有以下优点：1、电磁干扰：串口隔离器可以有效降低电磁干扰，保证串口通信的稳定性。

2、安全：串口隔离方案可以最大程度地保护设备和系统的安全。

3、传输距离：串口隔离方案可以增加串口通信的传输距离。

4、干扰抑制：串口隔离方案可以有效抑制干扰，提高传输效率。

四、总结串口隔离方案是一种解决串口通信中出现的干扰和崩溃问题的有效方法。

不同的串口隔离方案具有不同的优点和适用范围，可以根据实际需求进行选择。

中波超强电磁环境下串口通信抗干扰隔离设计方案

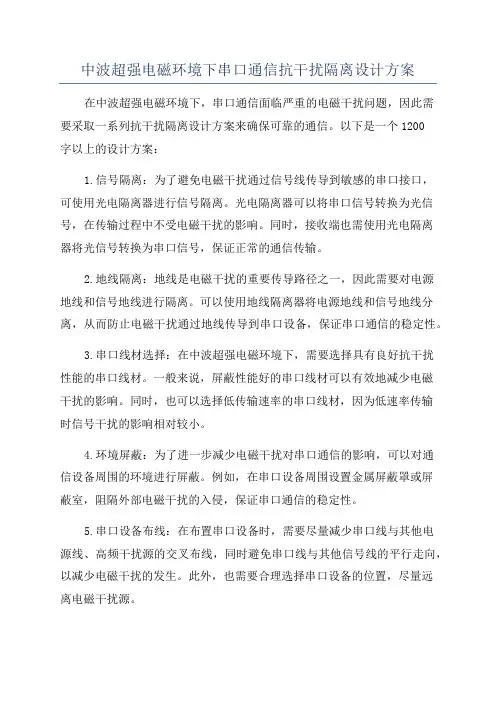

中波超强电磁环境下串口通信抗干扰隔离设计方案在中波超强电磁环境下，串口通信面临严重的电磁干扰问题，因此需要采取一系列抗干扰隔离设计方案来确保可靠的通信。

以下是一个1200字以上的设计方案：1.信号隔离：为了避免电磁干扰通过信号线传导到敏感的串口接口，可使用光电隔离器进行信号隔离。

光电隔离器可以将串口信号转换为光信号，在传输过程中不受电磁干扰的影响。

同时，接收端也需使用光电隔离器将光信号转换为串口信号，保证正常的通信传输。

2.地线隔离：地线是电磁干扰的重要传导路径之一，因此需要对电源地线和信号地线进行隔离。

可以使用地线隔离器将电源地线和信号地线分离，从而防止电磁干扰通过地线传导到串口设备，保证串口通信的稳定性。

3.串口线材选择：在中波超强电磁环境下，需要选择具有良好抗干扰性能的串口线材。

一般来说，屏蔽性能好的串口线材可以有效地减少电磁干扰的影响。

同时，也可以选择低传输速率的串口线材，因为低速率传输时信号干扰的影响相对较小。

4.环境屏蔽：为了进一步减少电磁干扰对串口通信的影响，可以对通信设备周围的环境进行屏蔽。

例如，在串口设备周围设置金属屏蔽罩或屏蔽室，阻隔外部电磁干扰的入侵，保证串口通信的稳定性。

5.串口设备布线：在布置串口设备时，需要尽量减少串口线与其他电源线、高频干扰源的交叉布线，同时避免串口线与其他信号线的平行走向，以减少电磁干扰的发生。

此外，也需要合理选择串口设备的位置，尽量远离电磁干扰源。

6.串口线接头处理：串口线的接头是电磁干扰的敏感区域，需采取一些措施进行防护。

例如，在接头处使用金属屏蔽罩或金属箔对接头进行屏蔽；同时，接头处还可以加装磁石或铁壳，以增强接头的屏蔽性能。

7.控制信号优化：对于串口通信中的控制信号，可以采取一些优化策略来抵抗电磁干扰。

例如，增加控制信号的电平标志位，通过电平检测的方式来判断信号的有效性；同时，也可以增加控制信号的冗余度，通过重复发送来提高抗干扰能力。

总之，在中波超强电磁环境下，串口通信抗干扰隔离设计方案需要综合考虑信号隔离、地线隔离、串口线材选择、环境屏蔽、布线优化、接头处理和控制信号优化等多个方面。

磁隔离器工作原理及应用实例

磁隔离器工作原理及应用实例磁隔离器是一种利用磁场作用原理来隔离或分离物质的装置。

它能够利用磁场的作用力将混合物中具有磁性的物质分离出来，从而实现物质的分离、净化或纯化。

磁隔离器的工作原理主要基于磁性物质在磁场中的行为。

当磁性物质被放置在磁场中时，它们会受到磁场的作用力，并将其移动到特定的位置。

根据磁性物质的性质和磁场的设计，磁隔离器可以实现多种物质的分离效果。

一个常见的磁隔离器是磁滤器。

它通常由一组磁团和一个外部磁场组成。

当混合物经过磁滤器时，具有磁性的物质会被磁场吸附并留在滤器中，而非磁性的物质会通过滤器的孔隙流出。

这种机制常用于分离铁矿石中的铁矿物和非磁性石英。

在实际应用中，磁隔离器具有广泛的应用。

以下是几个常见的应用实例：1. 矿业：磁隔离器在矿山中用于分离磁性矿石，如铁矿石、镍矿石等。

通过磁隔离器的作用，可以将矿石中的非磁性杂质分离出来，从而提高矿石的品质。

2. 废物处理：磁隔离器在废物处理过程中广泛应用。

例如，回收金属废物时，利用磁隔离器可以将磁性金属分离出来，如铁、钢等。

这样一来，可以有效地提高金属的回收率。

3. 食品加工：磁隔离器在食品加工行业中也有重要作用。

例如，在食品加工中常常会混入一些金属杂质，如针、铁屑等。

这些金属杂质会给食品的品质和安全带来风险。

通过在生产线中设置磁隔离器，可以有效地分离这些金属杂质，从而保证食品的质量和安全。

4. 医疗诊断：磁隔离器在医疗诊断中也有应用。

例如，通过在人体中注入含有金属纳米颗粒的药物，利用磁隔离器可以将这些药物定位到特定的部位，实现精确的治疗。

5. 环境保护：磁隔离器在环境保护中也有应用。

例如，在油气勘探中，通过磁隔离器可以分离油气混合物中的磁性颗粒，从而净化油气，提高能源的利用效率。

总的来说，磁隔离器是一种能够利用磁场作用力将混合物中具有磁性的物质分离出来的装置。

它在矿业、废物处理、食品加工、医疗诊断和环境保护等领域都有广泛的应用。

磁隔离器的应用可以提高物质的纯度和品质，实现资源的有效利用，同时也可以保障人类健康和环境安全。

串口隔离方案

串口隔离方案串口隔离方案是一种通过技术手段来实现串口之间相互隔离的方案。

在某些应用场景下，由于串口之间的信号干扰或者其他因素的影响，可能会导致串口通信的稳定性下降，从而影响整个系统的正常运行。

为了解决这个问题，串口隔离方案被广泛应用于工业自动化、通信、电力等领域。

一、串口隔离原理及功能串口隔离方案通过将串口信号线与其他线路相隔离，从而达到保护串口通信的目的。

常见的串口隔离方案有硬件隔离和光电隔离两种方式。

1. 硬件隔离硬件隔离是指通过使用隔离芯片或者隔离模块，将串口信号和其他线路物理上隔离开来。

这种方式可以有效地阻止串口信号互相干扰，提高串口通信的稳定性。

硬件隔离的方案相对简单，成本较低，但是在一些高级的应用场合可能无法满足需求。

2. 光电隔离光电隔离是一种更为高级的串口隔离方案，其基本原理是利用光电隔离器将串口信号转换为光信号进行传输。

通过光电隔离的方式，可以将串口信号与其他线路完全隔离，从而达到更高的信号隔离效果。

光电隔离方案具有抗干扰性强、传输距离远、传输速率高等优点，在一些对信号稳定性要求较高的场合得到广泛应用。

二、串口隔离方案的应用串口隔离方案广泛应用于工业自动化、通信、电力等领域。

下面以工业自动化领域为例，介绍串口隔离的具体应用场景：1. 工业控制系统在工业控制系统中，常会使用多个串口进行设备之间的通信。

由于工厂现场环境复杂，存在大量的电磁干扰源，容易导致串口通信的稳定性下降。

通过采用串口隔离方案，可以有效地阻止干扰信号的传播，从而保证工业控制系统的正常运行。

2. 数据采集与监测在数据采集与监测系统中，通常需要通过串口与各种传感器、监测设备进行数据交互。

但是由于数据传输过程中可能会受到电磁干扰的影响，导致数据的准确性下降。

采用串口隔离方案可以有效地解决这个问题，保证数据的可靠传输。

3. 通信设备在通信设备中，串口通信是非常常见的一种方式。

为了保证通信设备的稳定性和安全性，需要采用串口隔离方案来防止串口之间的信号干扰。

ADI磁耦数字隔离器原理介绍

单通道磁耦内部框图
由图中可以看出，输入的信号经过一个施密特触发器进行脉冲信号调整，使输入的波形为标准的矩形波。另磁耦还独具直流较正功能，图中的两组线圈起到脉冲变压器的作用，输入端逻辑电平的变化会引起一个窄脉冲（2ns），经过脉冲变压器耦合到解码器，然后再经过一个施密特触发器的波形变换输出标准的矩形波，如果输入端逻辑电平超过2US都没有任何变化，则校正电路会产生一个适当极性的校正脉冲，以确保变压器直流端输出信号的正确性，如果解码器一端超过5US都没有收到任何校正脉冲，则会认为输入端已经掉电或不工作，由看门狗电定时器电路，将输出端强行置为高电平。
ADI
贴子发表于：2009/2/4 11:02:55
磁耦是一种数字隔离器，可替代光耦，并在速度、耐温、使用性能等各方面都优于光耦。
与光耦不同，磁耦是基于芯片级的变压器隔离技术，没有经光耦的光电转换过程。并且体积远远小于、通讯、A/D转换、PDP、等各种系统中。

磁耦数字隔离技术的应用及发展趋势

磁耦数字隔离技术的应用及发展趋势摘要：本应用报告概述了高速数字电路中电子隔离的必要性、实施以及特性，简单介绍了光、磁(电感)和电气(电容)信号传输的优点和缺点，并重点介绍了ADI 公司ADUM系列磁耦在数字隔离中的应用。

关键字：隔离磁耦 ADUM引言：隔离就是将一部分与其他部分中的非理想影响分离开来。

在电子电路中，电介质通过阻断直流电(DC)实现电路中两个通信点之间的隔离。

那么怎样才能进行有效的隔离，从而更好的保护电路呢？随着美国模拟器件公司（ADI）和其他供应商推出的产品数量不断增加，隔离信号的传输选项也随之增加，从而使设计人员在产品选择上变得更加复杂。

本报告阐述了隔离器的重要特性，并说明了各产品之间的差异和相似之处。

1、电路中隔离的必要性隔离电路的主要原因是保护电路不受危险电压和电流的损坏。

在图1的医疗应用实例中，即使是小量的AC电流也有可能造成致命的伤害，因此需要采用一个隔离层来保护病人。

隔离还可对敏感电路进行保护，使其免于受到工业应用中出现的高压损坏。

图2的工业实例仅为一个高压测量法。

将传感器与实际高压相隔离使得对低压电路的测量成为可能。

图1、电源和病人之间可能的电路通路图2、高压和低压之间的电路隔离保护原理是将高电压电位(potential)隔离，其可能出现在各系统或电路中，如图3中的线缆应用所示，其中的长距离可以将一个驱动器和接收机隔离。

经过如此的长距离，接地可能处在不同电压中。

通过隔离，在隔离器而非敏感电路中形成电压差。

图3、设备之间的接地电压差如图4所示，通过相对于其他电路组件而言的高阻抗，隔离中断了由电路通路形成的环路。

通过中断该环路，噪声电压出现在隔离层上，而非出现在接收机或更为敏感的组件上。

噪声电压的高电平可以由外部电流或电压源(例如：电感马达和闪电(lightning))耦合。

图4、各隔离中断节点之间的接地环路。

2、隔离器件的种类在允许通过电磁或光链路进行模拟或数字信号传输的同时，电路隔离器阻碍了各电路之间的低频电流。

中波超强电磁环境下串口通信抗干扰隔离设计方案

输中电脑收到误码率很高，有时没办法控制发射机。为了解决问题，必须滤除干扰，我
们查找了大量的资料，也做个多个实验，还是没有解决强感应区干扰的问题。抑制干扰
点是成本低，通过变压器
隔离很好的把数据线的地与外界干扰地分离开。缺点是隔离变压器的绕
制很讲究，没有人采用过这种技术，通常都是采用
是为发射机更好的安全播出必不可少的部分。在小功率发射台站，发射机与电脑之间通讯采用屏蔽网线，两短接地，很好的解决了数据传输中的干扰。去年下半年在我们省级大功率台区安装发射机监控系统，发现该台区
机与电脑之间通讯受到超强电磁干扰，在传
机房内部电磁场强更强，在实际测量中发现
仅ｌ０米的网线两端感应电压到达２６０Ｖ，维
修工人用一个钢卷尺测量距离，钢卷尺端点就有高频烧手的现象，可谓超强。从理论分析我们也可知道，该台区两座塔距不到２００米，而机房又建在两座塔之间，发射机器功
内蒙古广播与电视技术

RS232串口通讯隔离方案介绍

RS232 串口通讯隔离方案介绍一、RS232 接口连接器接口定义图二、采用RS-232 接口存在的问题1.传输距离短，传输速率低RS232 总线受电容允许值的约束，使用时传输距离一般不要超过15 米（线路条件好也不要超过几十米）。

最高传输速率20Kbps。

2.有电平偏移RS232 总线标准，要求收发双方共地，通信距离较大时，收发双方的地电位差比较大。

3.抗干扰能力差三、选择RSM232 系列隔离收发器模块原因RSM232 系列隔离收发器采用电源隔离和信号隔离，使通讯总线和控制板应完全隔离，这样不仅可以减少总线上的干扰，更能提高系统安全和可靠性。

致远电子研制的RSM232 系列隔离收发器由于其标准的波特率和良好的EMC 特性，应用简单，已被广泛应用于汽车电子、仪器、仪表、石油化工、电力监控等领域。

图2 常规隔离设计和使用RSM232P 模块应用对比RSM232 系列隔离收发器保留了传统隔离电路的设计理念，包括电源隔离、信号隔离，更重要的是具有完善的测试系统以及先进的工艺保证产品的一致性，具有防水、防震、使用寿命长等众多优点。

采用灌封工艺，能够对电路板以及电子元器件进行全面保护，使其免受潮湿、震动、过热、腐蚀以及辐射的影响，延长电子产品的寿命。

采用一体化的隔离RS232 通讯模块比分立元器件设计给客户带来的价值如表1 所示。

表1 为客户带来的价值表2 RSM232 系列隔离收发器产品型号四、RS232 串口通讯隔离方案多年以来，RS-232 接口的隔离一直采用的是传统的光耦合器隔离方案，隔离一路RS-232 接口需要两路光耦以及外部由分立元件组成的限流及驱动电路，这就导致电路板使用空间与成本的增加，额外的分立元件提高了电路的复杂性，导致设计时间的延长和电路性能的不稳定。

下图是采用光耦实现隔离功能的RS-232 接口电路：ADM3251E 是一款高速、单通道隔离RS-232 收发器，采用单电源供电。

串口隔离方案

串口隔离方案引言随着数据通信技术的不断发展，串口通信已经成为了许多应用中常用的通信方式之一。

然而，在一些特殊环境中，如工业控制系统和车载电子设备等，串口通信可能会面临一些问题，例如干扰、电流回路相互影响等。

为了解决这些问题，串口隔离方案应运而生。

什么是串口隔离方案串口隔离方案是一种通过添加一些特殊设备或电路来实现串口信号隔离的技术措施。

通过隔离方案，可以有效地解决串口通信过程中可能遇到的各种问题，提升通信质量和可靠性。

串口隔离方案的原理串口隔离方案的原理基于信号隔离和信号转换的基本原理。

其主要工作原理如下：1.信号隔离：使用光电隔离器或磁隔离器将串口信号电路隔离开，避免各个串口信号之间的相互干扰。

光电隔离器可以将信号转换为光信号进行传输，而磁隔离器则通过强磁场将信号隔离开。

2.信号转换：由于不同串口设备的信号电平和协议可能存在差异，因此需要通过信号转换器进行信号电平和协议的转换。

常见的信号转换器包括电平转换器、协议转换器等。

串口隔离方案的应用场景串口隔离方案广泛应用于以下场景：1.工业控制系统：在工业环境中，存在大量的电磁干扰源，可能对串口通信造成干扰。

串口隔离方案可以有效地隔离电磁干扰，提升通信稳定性。

2.车载电子设备：在汽车、火车等交通运输工具中，因车载设备和车辆电气系统之间存在相互影响，串口通信容易受到电流回路的干扰。

串口隔离方案可以解决这个问题，保证车载设备的正常工作。

3.通信设备：在网络设备、电信设备等通信领域中，串口通信是一种非常常见的数据通信方式。

采用串口隔离方案，可以提高通信设备的抗干扰能力，保障通信质量。

串口隔离方案的优势采用串口隔离方案可以带来以下优势：1.信号隔离：通过串口隔离可以有效地隔离各个串口信号，避免相互干扰，提升通信稳定性和抗干扰能力。

2.设备保护：串口隔离方案可以避免串口设备受到电流回路的干扰，保护设备的正常工作。

3.通信可靠性：串口隔离方案可以提高串口通信的可靠性，减少数据传输错误的发生。

磁光隔离器中的应用原理

磁光隔离器中的应用原理1. 简介磁光隔离器（Magnetic-optical isolator）是一种能够实现光学和磁学之间的能量转换的器件。

它可以将光信号从一个固定的方向传输到另一个固定的方向，同时将反向的光信号隔离开来，避免反射和干扰。

磁光隔离器在许多领域中都有着广泛的应用，包括通信、光子学、医学等。

2. 原理磁光隔离器的工作原理基于磁光效应和菲涅耳双折射效应。

2.1 磁光效应磁光效应是指在磁场作用下，材料的光学性质发生变化。

磁光材料通常具有磁光折射率，即折射率会根据磁场的大小和方向而变化。

当光通过磁光材料时，其传播速度和方向也会受到磁场的影响。

这个特性可以用来实现光信号的隔离和传输。

2.2 菲涅耳双折射效应菲涅耳双折射效应是指当光线通过晶体时，会发生折射成两束光线并分别传播的现象。

磁光隔离器利用菲涅耳双折射效应将光信号从一个通道分为两个通道，并通过磁光效应实现传输方向的控制。

3. 磁光隔离器的组成磁光隔离器由以下几个主要部分组成：•光源：产生光信号的装置，通常使用激光器或者LED。

•磁光器件：包括磁光晶体和磁场产生装置。

磁光晶体是核心部件，具有磁光效应和菲涅耳双折射效应。

•极化器：用来控制光信号的极化状态，在磁光隔离器中通常使用偏振片。

•接收器：接收经过隔离后的光信号，可以是光电二极管、光纤收发模块等。

4. 磁光隔离器的应用磁光隔离器在许多领域中都有着重要的应用。

4.1 光通信在光通信系统中，磁光隔离器可以用来隔离输入和输出光信号，减少光信号的反射和干扰，提高系统性能和稳定性。

它可以保护光源和接收器，防止光信号的干扰和损害。

4.2 光纤传感磁光隔离器的一种特殊应用是光纤传感。

通过在光纤传感系统中添加磁光隔离器，可以实现对光信号的隔离和传输控制，提高传感的灵敏度和稳定性。

磁光隔离器还可以减少光纤传感系统中的反射和干扰，提高信号的可靠性。

4.3 光学仪器磁光隔离器在光学仪器中也有广泛的应用。

例如在光学光谱仪中，磁光隔离器可以用来隔离激光器和探测器，减少探测器的背景噪音，提高光谱测量的精度和灵敏度。

高速磁耦隔离元件

高速磁耦隔离元件
高速磁耦隔离元件是一种基于磁隔离技术的隔离器件，也称为磁隔离器。

磁耦的工作原理是使用传送到给定变压器初级端的1 ns 脉冲对输入逻辑跳变进行编码。

这些脉冲从变压器初级线圈耦合到次级线圈，并且由次级端电路检测。

然后，该电路在输出端重新恢复成输入数字信号。

此外，输入端还包含一个刷新电路，保证即使在没有输入跳变的情况下输出状态也与输入状态保持匹配。

磁耦的一个显著特点是能够将发送和接收通道集成在同一个封装中，相同速率下其功耗仅为光耦的1/10~1/6。

高速磁耦隔离元件具有传输速率高、能耗低、稳定性高等特点，在工业控制、通信、医疗等领域得到了广泛的应用。

同时，磁耦隔离元件相对于光耦来说，具有更好的电磁兼容性和更小的体积，因此在一些需要高性能、高可靠性和高集成度的应用场景中，高速磁耦隔离元件成为了一种优秀的替代方案。

在选择和使用高速磁耦隔离元件时，需要根据实际应用需求进行选择和配置，同时还需要注意一些问题，例如磁耦隔离元件的传输距离和传输速率的关系、信号质量和使用环境的要求等。

磁偶隔离方案在串口通信中的应用分析

磁偶隔离器ADUM1201在RS232总线通信系统中的应用关键字：ADUM1201 ADUM5241 ADM3251E引言：RS-232是PC机与工业通信中应用最广泛的一种串行接口。

RS-232接口最初是由美国EIA（电子工业联合会）规定的用于计算机与终端设备之间通讯的一种标准，目前已被广泛的用于系统间的串行通信线路。

RS-232是为点对点（即只用一对收、发设备）通讯而设计的，采取不平衡传输方式，即所谓单端通讯。

这样由一对单向收发的信号线来实现全双工通信。

由于RS-232的典型应用是在系统间的通讯，因此在各系统间的隔离设计已经变的非常必要。

隔离不仅可以保护器件免受总线上的高压危害，还可以消除总线上的接地回流，同时隔离还可以有效的减少系统间数据传输的误码与错误。

传统的RS232总线隔离方法是光耦合器技术，使用光束来隔离和保护检测电路以及在高压和低压电气环境之间提供一个安全接口。

目前一般使用6N137光电隔离器件，以Toshiba公司的6N137为例，该器件工作电压为5V，最高速率10Mbps，工作温度一般为0℃到70℃，隔离电压2500Vrms，并且以DIP8型封装，每个芯片仅提供一个隔离通道。

这些性能已经限制了6N137在更高要求的环境中应用。

因此，ADI公司推出的新型双通道数字隔离器ADUM1201以其诸多优于光电隔离器件的性能优点，在RS232总线以及其他高要求情况下有着广泛的应用前景。

ADUM1201ADUM1201基于ADI专利的iCoupler数字隔离器采用平面磁场专利隔离技术。

iC oupler技术是一项专利隔离技术，它是基于芯片尺寸的变压器，而不是基于光电耦合器所采用的LED与光电二极管的组合。

iCoupler技术由于取消了光电耦合器中的光电转换过程，并且采用了iCoupler变压器专利技术集成变压器驱动和接收电路，从而实现了光电隔离器无法比拟的性能优势。

由于使用晶片级制造工艺直接在芯片上制造iCouple变压器，所以iCoupler通道比光电耦合器有效地实现通道之间的集成以及比较容易地实现其它半导体功能。

ADM2587E在RS485接口隔离中的应用。

ADM2587E在隔离RS485/422系统中的应用摘要：目前RS485/422的隔离方式主要是采用光电隔离的方案，但该方案存在体积大、电路分离元件多、电路复杂、系统不稳定等缺点。

ADI推出的单芯片RS485/422磁隔离方案ADM2587E，则很好的解决了这个问题，实验结果证明，ADM2587E不仅可以提高RS485/422通讯的可靠性，而且电路也十分简单。

关键词：RS485/422隔离、ADM2587E、磁隔离引言：RS485/422作为一种多节点、易组网的通讯接口，被广泛应用于仪器仪表、安防、交通、工业设备等领域中。

RS485/422采用平衡发送与差分接收的模式，从而提高了整个网络的搞干扰性，最多可接256个节点、最远可支持1219m的通信距离。

速率最高可达10Mbps,当然通信距离与速率是成反比的，只有在100Kbps以下且使用专用的RS485/422通讯线缆才可以达到最远传输距离。

由于RS485/422的实际应用现场环境都比较复杂，再加上操作人员接线方式或使用传输线缆的不正确，往往导致RS485/422在实际使用过程中都会存在比较大的干扰，所以我们一般需要采用隔离的方式，来抑制干扰。

1、Icoupler磁隔离技术简介icoupler磁隔离技术是ADI推出的一项专利数字隔离技术。

采用芯片级尺寸脉冲变压器耦合原理，这是与光耦合器中采用的发光二极管(LED)和光电二极管对比的不同之处。

与传统的光电隔离器件相比，icoupler磁隔离器件消除了与光耦合器相关的不确定的电流传送比率、非线性传送特性以及随时间漂移和随温度漂移问题；功耗降低了90％；并且无需外部驱动器或分立器件，尤其是在体积与集成度方面更具有光电隔离无法比拟的优势。

采用icoupler磁隔离专利技术设计的ADUM系列数字隔离器，不仅使用了芯片级制造工艺直接在芯片上制造icoupler变压器，而且还在芯片输入/输出集成了施密特触发器、译/解码电路。

串口光耦隔离电路

串口光耦隔离电路串口光耦隔离电路是一种常见的电路设计，用于保护电子设备免受电磁干扰和电气噪声的影响。

本文将介绍串口光耦隔离电路的工作原理、设计方法和应用场景，以帮助读者更好地了解和应用这种电路。

一、工作原理串口光耦隔离电路的基本原理是利用光电转换技术将串口信号转换成光信号，然后通过光耦隔离器将光信号隔离开来，再将光信号转换回串口信号。

这样就可以实现串口信号的隔离和保护，防止电磁干扰和电气噪声的影响。

具体来说，串口光耦隔离电路由串口接口、光电转换器、光耦隔离器、光电转换器和串口接口四部分组成。

当串口信号进入电路时，首先经过光电转换器将串口信号转换成光信号，然后通过光纤或光导管传输到光耦隔离器。

在光耦隔离器中，光信号被隔离开来，以防止电磁干扰和电气噪声的影响。

然后光信号再经过一个光电转换器，将光信号转换回串口信号，最终输出到串口接口。

二、设计方法串口光耦隔离电路的设计需要考虑多个因素，包括信号频率、光电转换器的选择、光耦隔离器的选择和电路布局等。

下面将分别介绍这些因素的设计方法。

1. 信号频率串口光耦隔离电路的信号频率通常在几十kHz到几百kHz之间，因此需要选择合适的光电转换器和光耦隔离器来适应这个频率范围。

同时，电路的带宽也需要满足信号频率的要求。

2. 光电转换器的选择光电转换器是将串口信号转换成光信号的关键部件，因此需要选择高性能的光电转换器。

常用的光电转换器包括光电二极管、光敏电阻和光电晶体管等。

其中，光电晶体管具有响应速度快、灵敏度高、噪声低等优点，是一种较为理想的选择。

3. 光耦隔离器的选择光耦隔离器是将光信号隔离开来的关键部件，因此需要选择高性能的光耦隔离器。

常用的光耦隔离器包括光电三极管、光电二极管和光电晶体管等。

其中，光电晶体管具有响应速度快、隔离效果好、噪声低等优点，是一种较为理想的选择。

4. 电路布局串口光耦隔离电路的电路布局需要尽可能地减小电磁干扰和电气噪声的影响。

具体来说，可以采用双层或多层PCB板设计，将信号和电源线分开布局，采用屏蔽罩等措施来减小电磁干扰和电气噪声的影响。

i2c隔离方案

i2c隔离方案在电子工程领域中得到了广泛的应用，它通过隔离保护I2C总线来确保系统的可靠性和稳定性。

本文旨在介绍的原理、应用、类型以及优缺点等方面的内容。

一、的原理是一种基于光耦隔离器或磁耦隔离器的解决方案，利用光耦或磁耦的隔离性能来隔离不同电路之间的干扰，从而保护I2C总线、传感器和微控制器等。

在I2C总线上，数据线(DA)与时钟线(CLK)经过隔离器隔离后，在另一端通过隔离器再次连接到从设备，保障了不同工作电压下数据的传输。

二、的应用广泛应用于医疗、工业自动化、通信、无线电、测量和控制等领域。

在这些领域中，物理隔离在保持信号完整性方面至关重要。

可在数据通信的各种方面提供足够的隔离，包括传输速度、引脚数量和电力需求。

因此，在实际应用中，I2C隔离器被广泛应用于多通道数据采集系统、数字信号隔离、机器人控制器等领域。

三、的类型主要分为两种类型：光耦隔离器和磁耦隔离器。

1. 光耦隔离器光耦隔离器是通过光学耦合隔离的方法实现信号隔离的。

不同于电学隔离器，光耦隔离器利用光学元件传递信号，在高速传输时表现出比较好的性能。

2. 磁耦隔离器磁耦隔离器的隔离原理是利用磁耦合将两端的信号隔离，在进行数据传输的时候，会产生电容耦合效应，导致数据传输速率较低。

但是，在高磁场的环境下，磁耦隔离器的性能会出现问题。

四、的优缺点1. 优点：1）提供更高的信号隔离保护，以保护I2C总线免受噪声干扰；2）在不同电路之间提供电信号隔离，解决了不同电路之间干扰的问题；3）具有低功耗、高可靠性的优点，能够保证I2C总线的稳定性。

2. 缺点：1）会增加布线的复杂度和成本；2）引入了信号延迟问题，可能会影响系统性能；3）由于的隔离效果不是完全隔离，因此仍有可能发生故障。

五、小结通过本文的介绍，我们了解了的原理、应用、类型以及其优缺点等方面的内容。

在日常设计中，我们应选择合适的I2C隔离器，以保证系统的可靠性和稳定性。

随着电子工程的快速发展和应用领域的不断扩大，相信将会得到更加广泛的应用。
