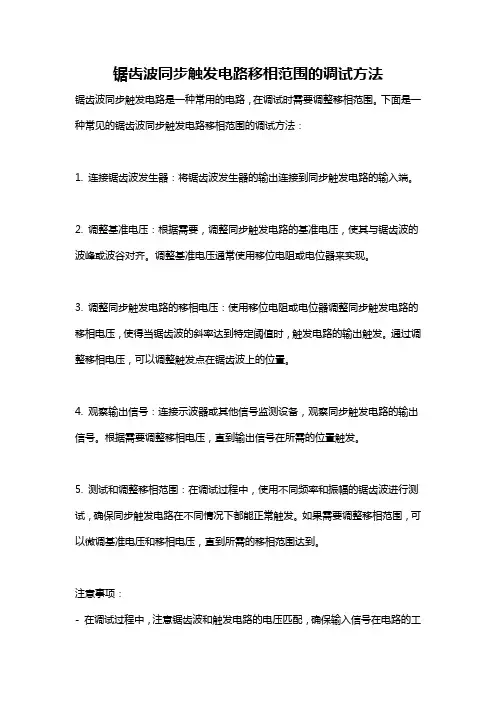

锯齿波同步触发电路移相范围的调试方法

锯齿波同步触发电路移相范围的调试方法
锯齿波同步触发电路是一种常用的电路，在调试时需要调整移相范围。

下面是一种常见的锯齿波同步触发电路移相范围的调试方法：
1. 连接锯齿波发生器：将锯齿波发生器的输出连接到同步触发电路的输入端。

2. 调整基准电压：根据需要，调整同步触发电路的基准电压，使其与锯齿波的波峰或波谷对齐。

调整基准电压通常使用移位电阻或电位器来实现。

3. 调整同步触发电路的移相电压：使用移位电阻或电位器调整同步触发电路的移相电压，使得当锯齿波的斜率达到特定阈值时，触发电路的输出触发。

通过调整移相电压，可以调整触发点在锯齿波上的位置。

4. 观察输出信号：连接示波器或其他信号监测设备，观察同步触发电路的输出信号。

根据需要调整移相电压，直到输出信号在所需的位置触发。

5. 测试和调整移相范围：在调试过程中，使用不同频率和振幅的锯齿波进行测试，确保同步触发电路在不同情况下都能正常触发。

如果需要调整移相范围，可以微调基准电压和移相电压，直到所需的移相范围达到。

注意事项：
- 在调试过程中，注意锯齿波和触发电路的电压匹配，确保输入信号在电路的工
作范围内。

- 调整移相电压时要小心，避免过高或过低的电压，可能导致触发不准确或损坏电路。

- 在调试锯齿波同步触发电路时，可以借助示波器等测试设备来实时监测信号，更加方便和准确地调整参数。

锯齿波同步移相触发电路实验

锯齿波同步移相触发电路实验一、实验实训目的1．加深理解锯齿波同步移相触发电路的工作原理和各元件的作用。

2．掌握锯齿波同步移相触发电路的调试步骤和方法。

二、实验实训设备DJK01电源控制屏 1块DJK03 晶闸管触发电路 1块双踪示波器 1台万用表 1块三、实验实训线路及原理实验原理如图5-56所示。

其原理参看教材相关的内容。

图5－56 锯齿波同步移相触发电路原理图四、实验实训内容及步骤1．按图接好线后，接通电源，用示波器观察各观察孔的电压波形，并与理论波形比较。

1）同时观察1、2孔的电压波形，了解锯齿波宽度和1孔电压波形的关系。

2）观察3～5孔电压波形和输出电压U g的波形，记下各波形的幅值与宽度，并比较3孔电压U3与5孔电压U5的对应关系。

2．调节触发脉冲的移相范围。

将控制电压U ct调至零（调电位器RP1 ），用示波器观察1孔电压U1和U5的波形，调节偏移电压U b（即调节RP2）使α=180º，其波形如图5-57 所示。

3．调节U ct（调节RP1），使α=60º，观察并记录面板上观察孔1～5及输出脉冲电压波形，标出其副值与宽度并记录在表5-2中（可在示波器上直接读出，读数时应将示波器的“V/cm”和“t/cm”的旋钮放置在校准位置，以防读数误差）。

表5-2U1U2U3U4U5U g 幅值（V）宽度(ms)图5－57 锯齿波同步触发电路移相范围五、实验实训注意事项1．观察输出脉冲电压U g时，应将输出端G、K分别接到晶闸管的门极和阴极，否则，无法观察到U g波形。

2．第3点没有波形时，请调节RP2、RP3。

六、实验实训报告1．画出α=60º时，观察孔1～5及输出脉冲电压波形。

2．指出U ct增加时，α应如何变化？移相范围大约等于多少度？指出同步电压的哪一段为脉冲移相范围。

3．分析RP3对输出脉冲宽度的影响。

4．写出本次实验实训的心得与体会。

实验实训二锯齿波同步移相触发电路实训（实验实训一、实验实训二选做一个）一、实训目的1．加深理解锯齿波同步移相触发电路的工作原理和各元件的作用。

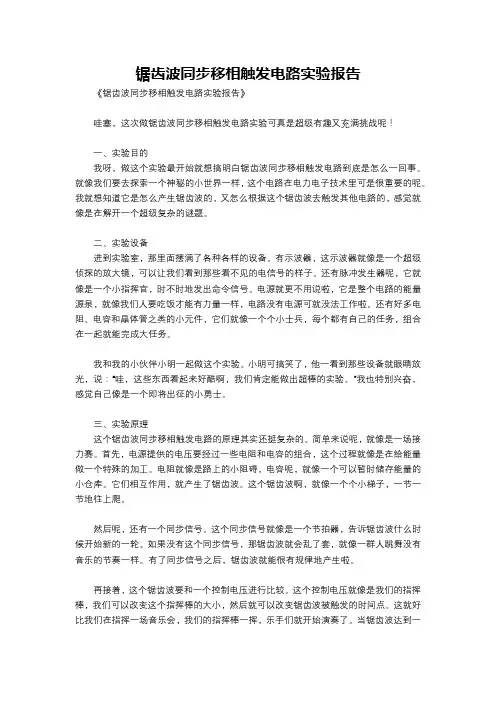

锯齿波同步移相触发电路实验报告

锯齿波同步移相触发电路实验报告《锯齿波同步移相触发电路实验报告》哇塞，这次做锯齿波同步移相触发电路实验可真是超级有趣又充满挑战呢！一、实验目的我呀，做这个实验最开始就想搞明白锯齿波同步移相触发电路到底是怎么一回事。

就像我们要去探索一个神秘的小世界一样，这个电路在电力电子技术里可是很重要的呢。

我就想知道它是怎么产生锯齿波的，又怎么根据这个锯齿波去触发其他电路的，感觉就像是在解开一个超级复杂的谜题。

二、实验设备进到实验室，那里面摆满了各种各样的设备。

有示波器，这示波器就像是一个超级侦探的放大镜，可以让我们看到那些看不见的电信号的样子。

还有脉冲发生器呢，它就像是一个小指挥官，时不时地发出命令信号。

电源就更不用说啦，它是整个电路的能量源泉，就像我们人要吃饭才能有力量一样，电路没有电源可就没法工作啦。

还有好多电阻、电容和晶体管之类的小元件，它们就像一个个小士兵，每个都有自己的任务，组合在一起就能完成大任务。

我和我的小伙伴小明一起做这个实验。

小明可搞笑了，他一看到那些设备就眼睛放光，说：“哇，这些东西看起来好酷啊，我们肯定能做出超棒的实验。

”我也特别兴奋，感觉自己像是一个即将出征的小勇士。

三、实验原理这个锯齿波同步移相触发电路的原理其实还挺复杂的。

简单来说呢，就像是一场接力赛。

首先，电源提供的电压要经过一些电阻和电容的组合，这个过程就像是在给能量做一个特殊的加工。

电阻就像是路上的小阻碍，电容呢，就像一个可以暂时储存能量的小仓库。

它们相互作用，就产生了锯齿波。

这个锯齿波啊，就像一个个小梯子，一节一节地往上爬。

然后呢，还有一个同步信号。

这个同步信号就像是一个节拍器，告诉锯齿波什么时候开始新的一轮。

如果没有这个同步信号，那锯齿波就会乱了套，就像一群人跳舞没有音乐的节奏一样。

有了同步信号之后，锯齿波就能很有规律地产生啦。

再接着，这个锯齿波要和一个控制电压进行比较。

这个控制电压就像是我们的指挥棒，我们可以改变这个指挥棒的大小，然后就可以改变锯齿波被触发的时间点。

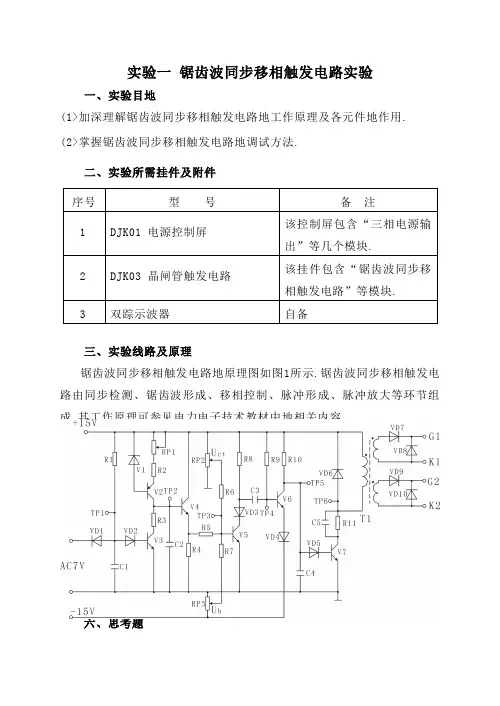

#一锯齿波同步移相触发电路

实验一锯齿波同步移相触发电路实验一、实验目地(1>加深理解锯齿波同步移相触发电路地工作原理及各元件地作用.(2>掌握锯齿波同步移相触发电路地调试方法.二、实验所需挂件及附件三、实验线路及原理锯齿波同步移相触发电路地原理图如图1所示.锯齿波同步移相触发电路由同步检测、锯齿波形成、移相控制、脉冲形成、脉冲放大等环节组成,其工作原理可参见电力电子技术教材中地相关内容.图1四、实验内容(1>锯齿波同步移相触发电路地调试.(2>锯齿波同步移相触发电路各点波形地观察和分析.五、预习要求(1>阅读电力电子技术教材中有关锯齿波同步移相触发电路地内容,弄清锯齿波同步移相触发电路地工作原理.(2>掌握锯齿波同步移相触发电路脉冲初始相位地调整方法.六、思考题(1>锯齿波同步移相触发电路有哪些特点?(2>锯齿波同步移相触发电路地移相范围与哪些参数有关?(3>为什么锯齿波同步移相触发电路地脉冲移相范围比正弦波同步移相触发电路地移相范围要大?七、实验方法(1>在“DZSZ-1型电机及自动控制实验装置”上使用时,通过操作控制屏左侧地自藕调压器,将输出地线电压调到220V左右,然后才能将电源接入挂件）,用两根导线将200V交流电压接到DJK03地“外接220V”端,按下“启动”按钮,打开DJK03电源开关,这时挂件中所有地触发电路都开始工作,用双踪示波器观察锯齿波同步触发电路各观察孔地电压波形.①同时观察同步电压和“1”点地电压波形,了解“1”点波形形成地原因.②观察“1”、“2”点地电压波形,了解锯齿波宽度和“1”点电压波形地关系.③调节电位器RP1,观测“2”点锯齿波斜率地变化.④观察“3”～“6”点电压波形和输出电压地波形,记下各波形地幅值与宽度,并比较“3”点电压U3和“6”点电压U6地对应关系.(2>调节触发脉冲地移相范围将控制电压U ct调至零(将电位器RP2顺时针旋到底>,用示波器观察同步电压信号和“6”点U6地波形,调节偏移电压U b(即调RP3电位器>,使α=170°,其波形如图2所示.图2锯齿波同步移相触发电路(3>调节U ct<即电位器RP2）使α=60°,观察并记录U1～U6及输出“G、K”脉冲电压地波形,标出其幅值与宽度,并记录在下表中(可在示波器上直接读出,读数时应将示波器地“V/DIV”和“t/DIV”微调旋钮旋到校准位置>.八、实验报告(1>整理、描绘实验中记录地各点波形,并标出其幅值和宽度.(2>总结锯齿波同步移相触发电路移相范围地调试方法,如果要求在U ct=0地条件下,使α=90°,如何调整?(3>讨论、分析实验中出现地各种现象.九、注意事项1.双踪示波器有两个探头,可同时观测两路信号,但这两探头地地线都与示波器地外壳相连,所以两个探头地地线不能同时接在同一电路地不同电位地两个点上,否则这两点会通过示波器外壳发生电气短路.为此,为了保证测量地顺利进行,可将其中一根探头地地线取下或外包绝缘,只使用其中一路地地线,这样从根本上解决了这个问题.当需要同时观察两个信号时,必须在被测电路上找到这两个信号地公共点,将探头地地线接于此处,探头各接至被测信号,只有这样才能在示波器上同时观察到两个信号,而不发生意外.(2>因为脉冲“G”、“K”输出端有电容影响,故观察输出脉冲电压波形时,需将输出端“G”和“K”分别接到晶闸管地门极和阴极<或者也可用约100Ω左右阻值地电阻接到“G”、“K”两端,来模拟晶闸管门极与阴极地阻值）,否则,无法观察到正确地脉冲波形.。

锯齿波同步移相触发电路实验修改版

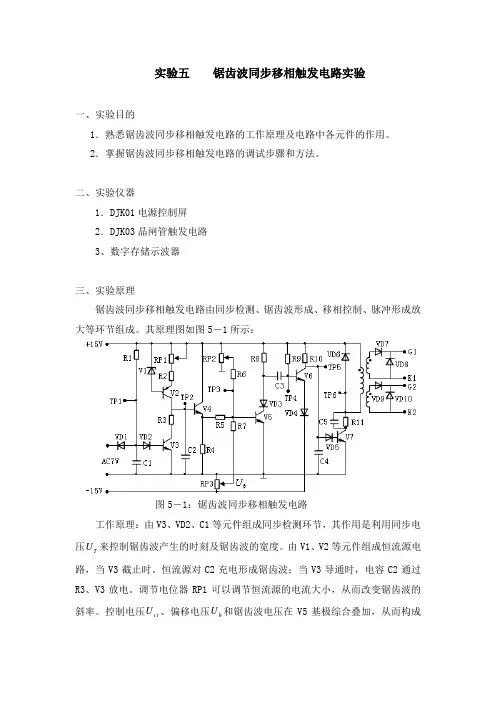

实验五锯齿波同步移相触发电路实验一、实验目的1．熟悉锯齿波同步移相触发电路的工作原理及电路中各元件的作用。

2．掌握锯齿波同步移相触发电路的调试步骤和方法。

二、实验仪器1．DJK01电源控制屏 2．DJK03晶闸管触发电路 3、数字存储示波器三、实验原理锯齿波同步移相触发电路由同步检测、锯齿波形成、移相控制、脉冲形成放大等环节组成。

其原理图如图5－1所示：图5－1：锯齿波同步移相触发电路工作原理：由V3、VD2、C1等元件组成同步检测环节，其作用是利用同步电压T U 来控制锯齿波产生的时刻及锯齿波的宽度。

由V1、V2等元件组成恒流源电路，当V3截止时。

恒流源对C2充电形成锯齿波；当V3导通时，电容C2通过R3、V3放电。

调节电位器RP1可以调节恒流源的电流大小，从而改变锯齿波的斜率。

控制电压ct U 、偏移电压b U 和锯齿波电压在V5基极综合叠加，从而构成移相控制环节，RP2、RP3分别调节控制电压ct U 和偏移电压b U 的大小。

V6、V7构成脉冲形成放大环节，C5为强触发电容，改善脉冲的前沿，由脉冲变压器输出触发脉冲。

电位器RP1、RP2、RP3均已安装在挂箱的面板上，同步变压器副边已在挂箱内部接好，所有的测试信号都在面板上引出。

四、实验内容1、锯齿波同步移相触发电路的调试。

2、锯齿波同步移相触发电路各点电压波形的观察和分析。

五、实验步骤1.将DJK01电源控制屏的电源选择开关打到“直流调速”侧，使输出电压为200V 。

不能打到“交流调速”侧，它的输出电压为240V 。

2.用两根导线将200V 交流电压（A 、B 、C 任选两相）接到DJK03的“外接220V ”端。

3.按下“启动”按钮，打开DJK03的电源开关，这时挂件中所有触发电路都开始工作。

用数字存储示波器观察正弦波触发电路各观察点的电压波形。

4.同时观察同步电压和“TP1”点的电压波形，了解“TP1”波形形成的原因；观察“TP1”、“TP2”点的电压波形，了解锯齿波宽度和“TP1”点电压波形的关系；调节电位器RP1，观测“TP2”点锯齿波斜率的变化；观察“TP3”－“TP6”点和输出电压的波形，记下各波形的幅值和宽度，并比较“TP3”点电压和“TP6”点电压的对应关系。

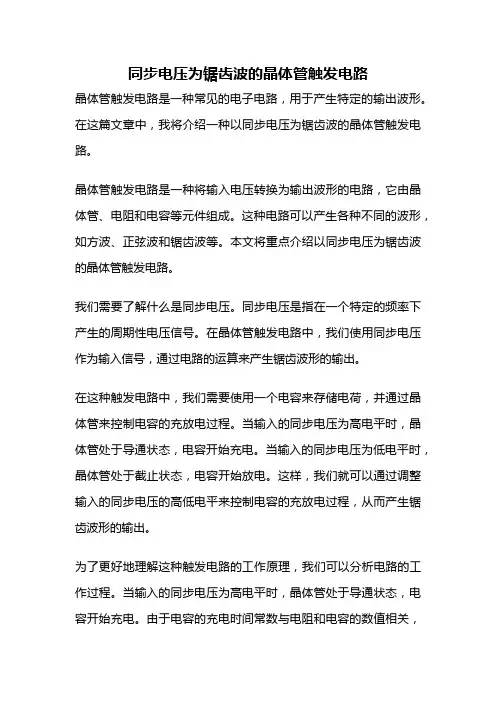

同步电压为锯齿波的晶体管触发电路

同步电压为锯齿波的晶体管触发电路晶体管触发电路是一种常见的电子电路，用于产生特定的输出波形。

在这篇文章中，我将介绍一种以同步电压为锯齿波的晶体管触发电路。

晶体管触发电路是一种将输入电压转换为输出波形的电路，它由晶体管、电阻和电容等元件组成。

这种电路可以产生各种不同的波形，如方波、正弦波和锯齿波等。

本文将重点介绍以同步电压为锯齿波的晶体管触发电路。

我们需要了解什么是同步电压。

同步电压是指在一个特定的频率下产生的周期性电压信号。

在晶体管触发电路中，我们使用同步电压作为输入信号，通过电路的运算来产生锯齿波形的输出。

在这种触发电路中，我们需要使用一个电容来存储电荷，并通过晶体管来控制电容的充放电过程。

当输入的同步电压为高电平时，晶体管处于导通状态，电容开始充电。

当输入的同步电压为低电平时，晶体管处于截止状态，电容开始放电。

这样，我们就可以通过调整输入的同步电压的高低电平来控制电容的充放电过程，从而产生锯齿波形的输出。

为了更好地理解这种触发电路的工作原理，我们可以分析电路的工作过程。

当输入的同步电压为高电平时，晶体管处于导通状态，电容开始充电。

由于电容的充电时间常数与电阻和电容的数值相关，所以电容的充电过程会呈现出一定的时间延迟。

当输入的同步电压由高电平变为低电平时，晶体管处于截止状态，电容开始放电。

由于电容的放电时间常数也与电阻和电容的数值相关，所以电容的放电过程也会呈现出一定的时间延迟。

通过调整电阻和电容的数值，我们可以控制电容的充放电过程的时间延迟，从而产生不同频率的锯齿波形。

除了调整电阻和电容的数值，我们还可以通过调整输入的同步电压的频率来改变锯齿波形的频率。

在晶体管触发电路中，输入的同步电压的频率决定了晶体管的开关频率，进而影响了锯齿波形的频率。

因此，我们可以通过调整输入的同步电压的频率来实现对锯齿波形频率的控制。

总结起来，以同步电压为锯齿波的晶体管触发电路可以通过调整电阻、电容的数值和输入同步电压的频率来产生特定频率的锯齿波形输出。

《锯齿波同步移相触发电路实验》

《锯齿波同步移相触发电路实验》一、实验目的：1. 理解锯齿波同步移相触发电路的原理；2. 了解同步移相电路的特点和应用；3. 熟悉实验器材的使用方法和实验方法。

二、实验原理：同步移相电路是一种基本的信号处理电路，它是通过传输器件（如锯齿电压发生器，正弦波振荡器等）得到的两路同频信号对位移相，然后再将其中一路信号经过级联电路滤掉高频成分，剩下低频分量，然后再通过运算放大器输出到驱动器驱动被驱动器件，实现对被驱动器件进行同步控制的电路。

在同步移相电路中，特别常用的是锯齿波同步移相触发电路，其基本原理如下：锯齿波同步移相触发电路是用来控制脉冲宽度调制（PWM）的主要电路，它主要由一个锯齿波信号发生器、一个变压器和一个运算放大器组成。

锯齿波发生器产生的锯齿波，经过变压器的变换，使其输出信号与控制信号同步。

运算放大器将两路输入信号相减，再放大，从而得到控制信号，控制脉冲的宽度。

三、实验器材：锯齿波信号发生器、示波器、数字万用表、电源、电容、电阻等。

四、实验步骤：1. 准备实验器材，给锯齿波信号发生器和示波器供电。

2. 将锯齿波信号发生器连接到示波器，观察其输出波形是否为锯齿波。

3. 在示波器上调节触发电平，使锯齿波稳定地显示。

4. 观察变压器的接线方式，并将其连接到运算放大器的输入端。

5. 利用电容和电阻配置同步移相滤波电路，将锯齿波信号和控制信号按同频率输入至运算放大器的输入端。

6. 通过示波器观察输出脉冲波形是否符合预期。

五、实验结果与分析：1. 实验中锯齿波同步移相触发电路工作正常，输出脉冲波形均符合预期。

2. 实验结果表明，锯齿波同步移相触发电路能够很好地实现对脉冲宽度的控制，具有应用价值。

六、实验总结：本实验通过锯齿波同步移相触发电路的实验操作，加深了对同步移相电路的理解和应用，掌握了实验器材的使用方法和实验方法。

实验结果表明，锯齿波同步移相触发电路非常适合用于控制脉冲宽度。

晶闸管的门极触发电路

晶闸管的门极触发电路
图3 锯齿波同步触发电路共包括五个环节，分别为：锯齿波形成环节、脉冲移相环节、脉冲形成及放大环节、强触发脉冲形成环节、双脉冲形成环节。

锯齿波形成环节是通过一个恒流源电路对电容进行恒流充电，从而形成锯齿波同步信号的上升沿，其下降沿是电容通过一小电阻放电而形成的。

锯齿波的宽度由电路参数打算，其频率则与电源电压频率相同。

脉冲移相环节是将锯齿波同步电压、偏移电压及掌握电压进行叠加，其过零点打算触发脉冲的起始时刻。

若偏移电压不变时，转变直流掌握电压可以使脉冲移相。

在这里加入偏移电压的目的，是使掌握电压为零时主电路的整流输出电压为零。

脉冲形成与放大环节的作用与正弦波触发电路基本相同。

强触发脉冲形成环节是通过一个单独的沟通电源整流后，得到50V的直流电压，在触发脉冲的起始时刻该电压通过脉冲变压器加到晶闸管的门极上，从而形成强触发脉冲。

触发电路各点电压波形如图4所示。

图4 双脉冲产生环节是依据三相全控桥式整流电路的特别要求，触发电路输出两个间隔为60°的双脉冲。

产生双脉冲的方法有两种，一种是外双脉冲方法，另一种是内双脉冲方法。

在此触发电路中采纳的是内双脉冲的方法，即每个触发单元一个周期内产生两个间隔为60°的双脉冲，只供应一个桥臂的晶闸管，这种电路虽然比较简单，但输
出功率可以削减。

锯齿波同步电压电路

锯齿波同步电压电路1、此电路由哪几个基本环节组成？2、简要分析各环节工作原理；3、画出各个标注点的电压波形。

答案如下：锯齿波同步触发电路，由以下五个基本环节组成：①同步环节；②锯齿波形成及脉冲移相环节；③脉冲形成、放大和输出环节；④双脉冲形成环节；⑤强触发环节。

一、同步环节同步环节由同步变压器Tr，晶体管V2，二极管VD1，VD2，R1及C1等组成。

锯齿波是由起开关作用的V2控制的，V2截止期间产生锯齿波，V2截止持续时间就是锯齿波的宽度，V2开关的频率就是锯齿波的频率。

二、锯齿波形成及脉冲移相环节电路中由晶体管V1组成恒流源向电容C2充电，晶体管V2作为同步开关控制恒流源对C2的充、放电过程。

晶体管V3为射极跟随器，起阻抗变换和前后级隔离作用，以减小后级对锯齿波线性的影响。

工作过程分析如下：当V2截止时，由V1管、Vs稳压二极管、R3、R4组成的恒流源以恒流IC1对C2充电，，调节R3可改变IC1从而调节锯齿波的斜率。

当V2导通时，因R5阻值小，电容C2经R5、V2管迅速放电到零。

所以，只要V2管周期性关断、导通，电容C2两端就能得到线性很好的锯齿波电压。

锯齿波电压Ue3与Uc、Ub进行并联叠加，根据叠加原理，分析V3管基极电位时，可看成锯齿波电压Ue3、控制电压U4(正值)和偏移电压Ub(负值)三者单独作用的叠加。

当三者合成电压Ub4为负时，V4管截止；合成电压Ub4由负过零变正时，V4由截止转为饱和导通，Ub4被钳位到0．7 V。

电路工作时，往往将负偏移电压Ub调整到某值固定，改变控制电压Uc就可以改变Ub4的波形与横坐标(时间)的交点，也就改变了V4转为导通的时刻，即改变了触发脉冲产生的时刻，达到移相的目的。

三、脉冲形成、放大和输出环节如图所示，脉冲形成环节由晶体管V4、V5、V6组成；放大和输出环节由V7、V8 组成；同步移相电压加在晶体管V4的基极，触发脉冲由脉冲变压器二次侧输出。

当V4的基极电位Ub4此时电容c3充电。

锯齿波同步移相触发电路

①负半周下降段： VD1 通，C1 充电，上(-)下(+)，O 接地，R 负，Q 也为负电位，V2 反偏截止，C1 不能经 VD1 放电。 ②负半周上升段： +15V 经 R1 给 C1 充电，uQ 为 C1 反向充电波形，上升速度比 R 点同步电压慢，故 VD1 截止，Q 点电位 1.4V 时， V2 通，uQ 钳制在 1.4V
V3 的 ue3 与 ub3 差一个 PN 结电压 ②V2 饱和导通时： R4 较小，C2 通过 R4、V2 很快放电，形成锯齿波下降段
3．移相控制
图 4 移相控制环节工作波形
①up(初始调整电压)
uco=0 时，改变 up 的大小，V4 开始导通的时刻也随之改变。
②uco(控制电压)
up 调好后固定不动，改变 uco 即可改变输出脉冲相位。
③uh(锯齿波电压)
uh 为锯齿波电压 ue3 单独作用在 V4 基极上时的电压，其减小了控制回路电流对锯齿波
电压 ub3 的影响。
图 5 移相调节电压等效电路
利用叠加原理，考虑三个电压作用结果： u′ h = ue3 u′ p = up R 7 //R 8 R 6 + (R 7 //R 8 ) R 6 //R 7 R 8 + (R 6 //R 7 ) R 6 //R 8 R 7 + (R 6 //R 8 )
四、实验内容 1．当α = 30°、45°、60°、90°、130°时，Uct 的值
α Uct/V 30° 7.01 45° 6.38 60° 6.00 90° 4.39 130° 3.15
2．观察并记录α = 60°时图 1 中①②③④⑤⑥的波形
已知①为 uTS ②为 uQ ③为 ub3 ④为 ub4 ⑤为 ub5 ⑥为 uC5 观察到的波形如下：

晶闸管驱动设计原理

晶闸管驱动设计原理
晶闸管，也被称为可控硅整流器，是一种半导体器件，其工作原理基于控制栅极电流来控制整个器件的导通。

当栅极电流超过一个阈值值时，晶闸管从关断状态切换到导通状态。

一旦晶闸管导通，它将保持导通状态，直到电流降至零或通过外部控制断开。

晶闸管的驱动控制电路通常又称为触发电路，其主要作用是产生符合要求的门极触发脉冲，以保证晶闸管在需要的时刻由阻断转为导通。

其中一种常见的驱动电路设计是锯齿波同步触发电路，这种电路的移相原理是将锯齿波电压与直流控制电压UC叠加，使锯齿波可以垂直上下移动。

这样，锯齿波形斜面对应的电压值就能控制形成脉冲的晶体管开通时刻，即改变晶闸管的导通时间。

在设计晶闸管驱动电路时，首选所用器件生产厂家专门开发的集成驱动电路，以达到参数最佳配合。

同时，需要注意的是，由于晶闸管电路通常用于高功率应用，因此在设计过程中需要确保所有组件都有足够的额定值。

实验一锯齿波同步移相触发电路

实验一锯齿波同步移相触发电路锯齿波同步移相触发电路可以用于控制交流电源的电压、电流、功率，通过对电压进行调整，可以实现互感器的接口对靠近完美的匹配，保证改进系统的响应倍率与稳态误差。

本实验采用Intersil公司的ICL8038作为电路的核心元件，利用其输出的锯齿波信号为基准信号，通过电容的充放电来控制相位移动，从而实现同步移相效果。

1. 实验原理1.1 ICL8038简介ICL8038是一个集成了三角波发生器、正弦波发生器、方波发生器、同步移相、调制等多种功能于一身的高性能集成电路。

它的主要用途是作为信号发生器和调制器，可广泛应用于精密测试设备、声音设备、电子管组成音频系统等领域。

1.2 同步移相同步移相是指在同一时刻对多种波形进行相位移动，使它们能够按照特定的规律呈现出合成波形，用于多路信号输入、混频器等电路中。

在此实验中，通过电容的充放电来控制相位，从而实现同步移相效果。

2. 实验电路实验电路图如下：其中，U1为ICL8038，C1为3.3μF电容器，C2为0.01μF电容器，R1为22kΩ电阻，R2为50kΩ电阻，R3为100kΩ电阻，P1为可调电位器，D1为1N4148二极管，V1为12V 交流电源。

3. 实验步骤3.1 按照电路图连接电路。

3.2 调节可调电位器P1，使输出的锯齿波信号的频率为1kHz左右。

3.3 将示波器探头分别接到U1的引脚3（VCO）和引脚5（SYNC IN）上，观察锯齿波的变化。

3.4 调节可调电位器P1，观察SYNC OUT引脚上的输出波形，当SYNC OUT的两个锯齿波相位差为180°时，可调电位器P1的位置即为同步移相的最佳位置。

3.6 调节电路参数，观察波形的变化。

4. 实验结果经过调节实验电路，可以得到如图4所示的同步移相输出波形：图4 同步移相输出波形从图5中可以看出，当电容器C1的值较小时，同步移相输出波形的变化比较明显，而当电容器C1的值较大时，同步移相输出波形的变化比较平滑。

锯齿波同步触发电路

锯齿波同步触发电路
• 锯齿波同步触发电路，其基本构成与正弦波触发器类似，包含同步移波同步信号电压代替正弦波同步信号电压，以及增设了双脉冲环节、脉冲封锁环节及强触发环节等辅助环节。
锯齿波形成、同步移相环节
锯齿波同步触发电路移相原理与正弦波触发电路相似，即以锯齿波电压为基础，再叠加上支流偏置电压U b 和控制移相电压U c ，通过改变U c 的大小改变触发脉冲发出的时刻。
集成触发器
采用集成电路取代以分立元件构成的触发器，具有体积小、工作可靠、电路简单、使用方便的特点，已被各种变流装置广泛使用。
KC04移相触发电路
脉冲形成整形和放大输出环节
一其他环节
1.强触发环节采用强触发脉冲可以缩短晶闸管的时间，以用来提高晶闸管承受电流变化率的能力。
2.脉冲封锁环节
3.双窄脉冲环节实现双窄脉冲控制可有两种方法：一种是 “外双窄脉冲电路”，每一触发单元在一个周期内仅产生一个脉冲，通过脉冲变压器的两个二次绕组，同时去触发本相和前相的晶闸管。另一种是“内双窄脉冲电路”，每一触发单元经过变压器输出的触发脉冲只能发本相的晶闸管，而双脉冲的形成是通过对触发单元电路作一些改动，并功过各触发单元的适当连接，就可在一周期内发出间隔60°的两个窄脉冲。这种电路所需触发功率较小，故目前常被采用。
与正弦波触发电路不同的是，在正弦波触发电路中直接以同步变压器的二次绕组所输出的同步电压与U c ，U b 叠加来进行移相控制，而锯齿波触发电路则通过锯齿波形成电路将正弦波同步电压变成锯齿波同步信号电压，再以锯齿波同步信号电压与U c ，U b 叠加来进行移相控制。
电路脉冲移相原理以及并联垂直控制电路的分析与正弦波电路相同。

简述锯齿波同步触发电路的基本组成

简述锯齿波同步触发电路的基本组成锯齿波同步触发电路是一种常见的电子电路，用于控制电路中的开关元件（例如晶体管、继电器等）的开关时间。

它的基本组成包括锯齿波发生器、比较器和触发器。

首先，我们来看锯齿波发生器。

锯齿波发生器是一种产生周期性锯齿波信号的电路，常见的实现方式是通过电容充放电的过程来实现周期性变化。

当电容充电到一定电压时，触发电路会将电容放电，并重新开始充电过程，从而形成周期性的锯齿波信号。

锯齿波发生器的频率和幅度可以根据实际需求进行调节。

接下来是比较器。

比较器作为锯齿波同步触发电路的核心部件，其作用是将输入的信号与参考电平进行比较，并输出高电平或低电平的触发信号。

在锯齿波同步触发电路中，比较器起到了实现电路控制的关键作用。

最后是触发器。

触发器是一种存储器件，它可以保持输入信号的状态，直到接收到触发信号后才发生变化。

在锯齿波同步触发电路中，触发器用于将比较器输出的触发信号转换为电路中开关元件的触发信号。

触发器的种类有很多，常用的有D触发器、JK触发器等。

锯齿波同步触发电路的工作原理如下：首先，锯齿波发生器产生一段连续的锯齿波信号。

该信号通过比较器与参考电平进行比较，比较器根据比较结果输出相应的触发信号。

触发信号经过触发器的处理后，产生开关元件的触发信号，从而控制其开关时间。

锯齿波同步触发电路在电子电路控制中具有广泛的应用。

例如，它可以用于PWM调制、定时器、频率测量和脉冲宽度测量等方面。

通过合理选择锯齿波发生器的频率和参考电平，可以实现对控制电路的精确控制。

同时，触发器的使用也保证了电路的稳定性和可靠性。

在实际应用中，我们需要注意一些问题。

首先，锯齿波发生器的输出信号必须与触发器的工作电平相匹配，否则可能导致不可预测的结果。

另外，触发器的触发信号需要确保足够宽和稳定，以保证开关元件的正常工作。

综上所述，锯齿波同步触发电路是一种在电子电路控制中常用的电路，通过锯齿波发生器、比较器和触发器的相互配合，实现对开关元件的精确控制。

锯齿波形成电路

锯齿波形成电路
锯齿波产生电路可以由三角波产生电路演变而成。

下面是一个三角波形成电路：
上图中虚线左边为一同相输入滞回比较器，右边为积分运算电路。

滞回比较器的输出u o1 只有高电平和低电平两种状态。

当u o1 为高电平时，该电压通R 3 对电容器C 充电，积分器输出电压u o 线性下降；当u o1 为低电平时，电容器C 通R 3 放电，积分器的输出电压线性上升。

两电压的波形图如下所示：
由上图可见，积分器的输出电压uo便是一个三角波。

如果改变积分器的正向和反向积分的时间常数，使两者不等，那么积分器输出电压uo上升和下降的斜率便不同，这样就可得到一个锯齿波电压。

在积分器的R3和电容器C充放电回路中加入一对二极管和一个电位器RW ，调节电位器RW，便可使积分器的正，反向积分的时间常数不等，从而得到不同的锯齿波。

其电路图和相应的波形图如下所示：
由图可见，当滞回比较器输出为高电平时，充电回路为R3，D1，RW上部和电容器C ；当滞回比较器输出为低电平时，放电回路为电容器C，RW下部，D2和R3。

只要RW的上，下部电阻不等，充放电时间常数就不同，积分器输出uo便是一个锯齿波电压。

通过分
析计算，可得以下公式：下降时间T1=2R1* R3*C/R 2 上升时间T2=2R1*(R3+RW)C/R 2 振荡周期T=2R1*(2R3+RW)C/R 2。

锯齿波同步移相触发电路

uTS 相位与主电路相位一致，故可实现同步。 2．锯齿波形成
图 3 锯齿波形成环节工作波形
由 VS、RP2、R3、V1、V2、V3、C2 等组成
①V2 截止时：
恒流 I1C 对 C2 充电，uC 线性增长，即
uC
1 1 1 idt I C1dt ，调节 RP2→IC1 变化→锯齿波斜率变化
V4 导通时，C3 经+15V、R11、VD4、V4 反向充电，使： ub5(-30V→大于-15V) → V5 重新导通→ uC5(2.1V→-15V) → V7、V8 截止(无脉冲) 5．强触发环节
V8 导通前，+50V 电源通过 R15 给 C6 充电至+50V。 V8 导通后， C6 经 TP、 R16 //C5 迅速放电，由于 R 很小所以 C6 放电很快，当 ub<+15V 时， VD15 导通，将 B 点电位钳制在+15V 左右。
V3 的 ue3 与 ub3 差一个 PN 结电压 ②V2 饱和导通时： R4 较小，C2 通过 R4、V2 很快放电，形成锯齿波下降段
3．移相控制
图 4 移相控制环节工作波形
①up(初始调整电压)
uco=0 时，改变 up 的大小，V4 开始导通的时刻也随之改变。
②uco(控制电压)
up 调好后固定不动，改变 uco 即可改变输出脉冲相位。
①
②
①
③
①
④
①
⑤
①
⑥
五、实验总结 1．总结锯齿波同步触发电路移相范围的调试方法，移相范围的大小与哪些参数有关？
调节 RP 改变偏移电压 Up 的大小从而改变 α；移相范围的大小与 RP1、Uct 有关。

锯齿波产生电路的工作原理

锯齿波产生电路的工作原理锯齿波产生电路是一种常用的电子电路，它能够产生一种形状特殊的电信号——锯齿波。

锯齿波是一种周期性的信号，其特点是在一个周期内，信号的幅值呈线性增加或减小的形式。

在电子领域中，锯齿波被广泛应用于各种设备和系统中，如音频设备、示波器、通信系统等。

锯齿波产生电路的工作原理可以简单地分为两个部分：基准电压源和比较器。

基准电压源是锯齿波产生电路中的核心部分，它能够提供一个稳定的直流电压作为基准。

这个基准电压源可以由多种电子元件实现，例如电池、稳压器等。

基准电压源的作用是为后续的比较器提供一个参考电平，使得锯齿波的幅值能够在一定范围内变化。

比较器是锯齿波产生电路中的另一个关键部分，它能够将基准电压源提供的电平与一个可调节的电阻电压进行比较，并输出一个二进制信号。

这个二进制信号可以是高电平或低电平，用来控制锯齿波的幅值是增加还是减小。

比较器的工作原理是通过比较输入信号与参考电平的大小关系，根据比较结果输出相应的电平信号。

具体来说，当输入信号的幅值小于参考电平时，比较器的输出为高电平，控制锯齿波的幅值增加；当输入信号的幅值大于参考电平时，比较器的输出为低电平，控制锯齿波的幅值减小。

通过不断调节电阻电压，可以实现锯齿波幅值的连续变化。

锯齿波产生电路的工作原理可以通过一个简单的电路示例来说明。

例如，可以通过一个三角波产生电路来产生锯齿波。

该电路将一个稳定的三角波信号与一个可调节的直流电压相加，通过比较器输出一个控制信号，控制三角波的幅值变化。

具体来说，当三角波的幅值小于可调节直流电压时，比较器输出高电平信号，使得三角波的幅值增加；当三角波的幅值大于可调节直流电压时，比较器输出低电平信号，使得三角波的幅值减小。

通过不断调节可调节直流电压，可以实现锯齿波幅值的连续变化。

总结起来，锯齿波产生电路是一种能够产生锯齿波信号的电子电路。

它由基准电压源和比较器组成，通过比较输入信号与参考电平的大小关系来控制锯齿波的幅值变化。
