常用塑料啤塑参数及物理性能
常用工程塑料的物理力学性能-知识归纳整理
常用工程塑料的物理、力学性能(表一)性能指标塑料名称及代号聚氯乙烯，硬质聚氯乙烯，软质聚乙烯(高密度)聚乙烯(低密度)聚乙烯，超高分子量聚甲基丙烯酸甲酯(有机玻璃) PVC PVC HDPE LDPE UNMWPE PMMA密度/g·cm-3 1.30～1.58 1.16～1.350.941～0.9650.91～0.9250.94 1.17～1.20吸水率(%)0.07～0.40.5～1.0＜0.01＜0.01＜0.010.20～0.40抗拉强度/MPa45～5010～2521～38 3.9～15.730～3450～77拉伸模量/GPa 3.3—0.4～1.030.12～0.240.68～0.95 2.4～3.5断后伸长率(%)20～40100～45020～100(断裂)90～800400～4802～7知识归纳整理抗压强度/MPa——18.6～24.5———抗弯强度/MPa80～90———35～3784～120冲击韧度悬臂梁，缺口/J·m-2简支梁，无缺口30～40kJ/m2—80～1067853.4简支梁，无缺口190～200kJ/m2未断14.7硬度洛氏/邵氏②/布氏HR/HBS②/HBS 14～17HBS50～75HSA60～70HSD41～50HSD10HRR50HRR10～18HBS成型收缩率(%)0.1～0.51～5 1.5～4.0 1.2～40 4.00.2～0.6无负荷最高使用温度66～7960～7979～12182～100—65～95求知若饥，虚心若愚。
/℃延续耐热温度/℃——85———(表二)性能指标塑料名称及代号聚丙烯聚苯乙烯甲基丙烯甲酯-丁二烯-苯乙烯丙烯腈-丁二烯-苯乙烯聚砜聚酰胺(尼龙)-6 PP PS MBS ABS PSU PA-6密度/g·cm-30.90～0.91 1.04～1.10 1.09～1.10 1.03～1.06 1.24～1.61 1.13～1.15吸水率(%)0.03～0.040.03～0.30—0.20～0.250.3 1.9～2.0抗拉强度/MPa35～4050～6042～55(屈服)21～6366～6851～78千里之行，始于足下。
常用塑胶材料性能简介11
聚苯乙烯简要特点及性能参数
• 无色透明，透光率仅次于有机玻璃，着色性好;有 一定的机械强度，耐水及耐化学腐蚀性能好，能 耐强酸强碱;电绝缘性优良，尤其是高频绝缘性。 易于成型，价格低廉。但质脆而硬，不耐冲击， 耐热性低(80℃)，耐有机溶剂性较差。
• 冲击韧性值（J/cm2）：带缺口:≥3.1
其它聚苯乙烯改性物主要有：
• 聚甲基丙烯酸酯-丁二烯-苯乙烯共聚物( MBS) 即透明 ABS。
• 性质：透明、韧性好、耐酸碱、流动性好、易成型及着色、 尺寸隐定。
• 苯乙烯与丁二烯聚合物即 K料 (常见有KR01、KR03) (SBS)
• 主要性质：透明、较好弹性、方便成型。 • 丙烯睛与苯乙烯聚合物即 SAN 料 (AS胶) 透明大力胶 • 主要性质：提高抗冲击力，耐腐蚀性较好，苯乙烯系中流
厚、胶料品级选取, 一般为80~130MPa. • ABS内应力检验以制品浸入煤油中 2 分钟不出现裂纹为
准。
聚甲醛(POM) 1.2 ~ 3.0% 1.41~1.43 Kg/Dm3
俗称"赛钢"、"夺钢"、"超钢"，属结晶性塑料 主要性质如下： • 外观呈乳白色,有光泽 • 良好综合力学性能，硬度，刚性较高，耐冲击性好且具优良
改性聚苯乙烯(HIPS) 0.6~0.8% 1.04~1.06 Kg/Dm3
• 在GPPS中加入适量(5~20%)丁二烯橡胶 改性,以改善硬胶的抗冲击性能，颜色:不透 明之乳白或略显黄色。
• HIPS与GPPS混合啤塑中GPPS成份越多 表面越亮泽,流动性越好。如:HIPS : GPPS = 7 : 3 或 8 : 2 ，可保持足够强 度及良好表面质量，其主要性质同GPPS
常用塑料的性能及啤塑工艺-QAE培训资料
QAE 培训资料(之一)第一章玩具产品常用塑料的性能及啤塑工艺常用（热塑性）塑料主要有以下几种：1、聚苯乙烯（PS ）及改性聚苯乙烯（HIPS ）等2、丙烯睛---丁二烯---苯乙烯聚合物（ABS ）3、聚甲醛（POM ）4、聚乙烯（PE ） 胶件的检验标准：5、聚丙烯（PP ） 一.完整性、颜色、光泽 ;6、聚氯乙烯（PVC ） 二.尺寸和相对位置間的准确性;7、聚碳酸酯（PC ） 三.用途相应的机械性、化学性能、电性能;8、聚酰胺（PA ）9、聚甲基丙烯酸甲酯（PMMA ） 收缩率计算公式：S= S=收缩率. B=塑料尺寸. A=模具尺寸.☆ 各塑料的性能及啤塑工艺要求如下：聚苯乙烯（PS ）及改性聚苯乙烯（HIPS ）等※ 聚苯乙烯（PS 或GPPS ）即俗称之“硬胶”属非结晶性塑料其主要性质如下：1、透明、良好光泽、容易着色。
2、溶于有机溶剂（丙酮、三氯乙烯等），便于喷油上色。
3、成型收缩率小（0.4%左右），尺寸稳定性好。
4、质脆不耐冲击，表面易擦花，胶件包装要求高。
5、耐酸性差：遇酸、醇、油酯易应力开裂。
※ 改性聚苯乙烯即高抗冲击聚苯乙烯（HIPS ）即俗称之“不碎胶”，其主要性质如下：1、在GPPS 中加入适量（5～20%）丁二烯橡胶改性，能改善硬胶的抗冲击性能。
2、颜色：不透明之乳白或略黄色。
3、HIPS 与GPPS 根据需要可混合啤塑，GPPS 成份越多制品表面亮泽越好，流动性能越好。
例如：组份比、HIPS: GPPS=7：3或8：2，可保持足够强度及良好表观质量。
4、其它主要性质同GPPS 。
※其它聚苯乙烯 性物主要有：1、MBS 聚甲基丙烯酸酯---丁二烯---苯乙烯共聚物，即透明ABS 。
主要性质：透明、韧性好、耐酸碱、流动性好，易于成型及着色，尺寸稳定。
2、SBS 苯乙烯与丁二烯聚合物即K 料（常见有KR01，KR03）。
主要性质：透明、较好弹性、方便成型。
X 100%A -B B3、AS 丙烯睛与苯乙烯聚合物即SAN料。
20种常见塑料性能参数
20种常见塑料性能参数1.ABS 丙烯腈-丁二烯-苯乙烯共聚物典型应用范围: 汽车（仪表板，工具舱门，车轮盖，反光镜盒等），电冰箱，大强度工具（头发烘干机，搅拌器，食品加工机，割草机等），电话机壳体，打字机键盘，娱乐用车辆如高尔夫球手推车以及喷气式雪撬车等。
注塑模工艺条件: 干锎恚篈BS材料具有吸湿性，要求在加工之前进行干燥处理。
建议干燥条件为80～90℃下最少干燥2小时。
材料温度应保证小于0.1%。
熔化温度：210～280℃；建议温度：245℃。
模具温度：25～70℃。
（模具温度将影响塑件光洁度，温度较低则导致光洁度较低）。
注射压力：500～1000bar。
注射速度：中高速度。
化学和物理特性: ABS是由丙烯腈、丁二烯和苯乙烯三种化学单体合成。
每种单体都具有不同特性：丙烯腈有高强度、热稳定性及化学稳定性；丁二烯具有坚韧性、抗冲击特性；苯乙烯具有易加工、高光洁度及高强度。
从形态上看，ABS是非结晶性材料。
三中单体的聚合产生了具有两相的三元共聚物，一个是苯乙烯-丙烯腈的连续相，另一个是聚丁二烯橡胶分散相。
ABS的特性主要取决于三种单体的比率以及两相中的分子结构。
这就可以在产品设计上具有很大的灵活性，并且由此产生了市场上百种不同品质的ABS材料。
这些不同品质的材料提供了不同的特性，例如从中等到高等的抗冲击性，从低到高的光洁度和高温扭曲特性等。
ABS材料具有超强的易加工性，外观特性，低蠕变性和优异的尺寸稳定性以及很高的抗冲击强度。
2.PA6 聚酰胺6或尼龙6典型应用范围:由于有很好的机械强度和刚度被广泛用于结构部件。
由于有很好的耐磨损特性，还用于制造轴承。
注塑模工艺条件:干燥处理：由于PA6很容易吸收水分，因此加工前的干燥特别要注意。
如果材料是用防水材料包装供应的，则容器应保持密闭。
如果湿度大于0.2%，建议在80℃以上的热空气中干燥16小时。
如果材料已经在空气中暴露超过8小时，建议进行105℃，8小时以上的真空烘干。
常用塑料材料性能参数
常用塑料材料性能参数1.物理性能参数：-密度：塑料的密度很轻，通常在0.9-1.4克/立方厘米之间，甚至更低。
这使得塑料成为一种轻便且易于加工的材料。
-融点：不同类型的塑料都有不同的融点范围，一般在100-250摄氏度之间。
较低的融点使得塑料更容易加工和成型。
-热导率：塑料的热导率较低，通常为0.1-0.5瓦特/(米-开尔文)，这使得塑料具有较好的保温性能。
-热膨胀系数：塑料的热膨胀系数较大，一般在50-200×10^-6/摄氏度之间。
这意味着塑料在受热膨胀时会比其他材料更明显。
2.机械性能参数：-强度：塑料的强度通常较低，但不同类型的塑料具有不同的强度水平。
通常情况下，塑料的强度在10-100兆帕之间。
-弹性模量：塑料的弹性模量也较低，一般在100-4000兆帕之间。
较低的弹性模量使得塑料更容易变形和弯曲。
-韧性：塑料的韧性较好，通常可以在不同的应力条件下具有较好的延展性和抗冲击性能。
-硬度：塑料的硬度范围很广，从非常软的弹性材料到硬度较高的工程塑料都有。
3.热性能参数：-热稳定性：不同类型的塑料具有不同的热稳定性。
一些热塑性塑料在高温下会熔化，而一些热固性塑料则可以在更高温度下保持较好的性能。
-燃烧性：塑料的燃烧性能也有所不同，一些塑料易燃，而另一些则具有较好的阻燃性能。
-热变形温度：塑料的热变形温度是指在一定的负荷作用下，塑料开始变形的温度。
不同的塑料具有不同的热变形温度。
4.化学性能参数：-耐腐蚀性：塑料具有不同程度的耐腐蚀性，不同的塑料对于不同的化学物质有不同的抵抗能力。
-可降解性：一些塑料是可降解的，可以在特定条件下分解成可溶性物质，对环境造成较小的危害。
5.电气性能参数：-绝缘性能：塑料具有较好的绝缘性能，可以用于电气绝缘材料的制造。
-介电常数：塑料的介电常数通常较低，可以在电气应用中减少电能损耗。
-表面电阻率：塑料的表面电阻率通常较高，可以在一定程度上防止静电。
总结起来，常用塑料材料性能参数涵盖了物理性能、机械性能、热性能、化学性能和电气性能等多个方面。
【干货】33种常见塑料物理性能参数大汇总

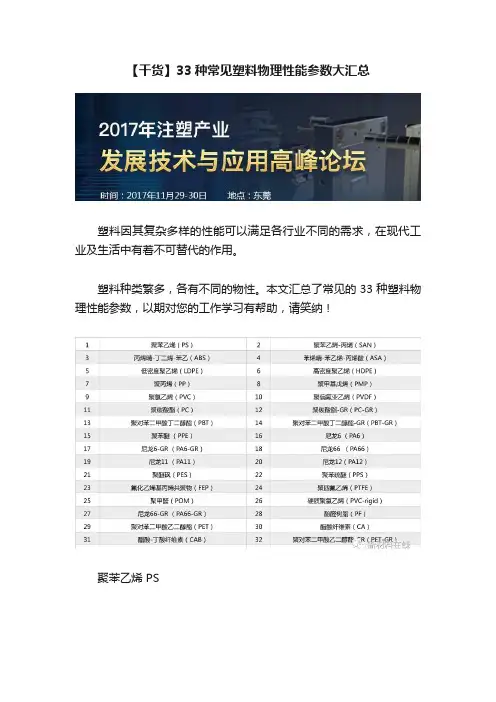

【干货】33种常见塑料物理性能参数大汇总塑料因其复杂多样的性能可以满足各行业不同的需求，在现代工业及生活中有着不可替代的作用。
塑料种类繁多，各有不同的物性。
本文汇总了常见的33种塑料物理性能参数，以期对您的工作学习有帮助，请笑纳！聚苯乙烯 PS聚苯乙烯-丙烯酯 SAN丙烯晴-丁二烯-苯乙烯 ABS苯烯晴-苯乙烯-丙烯酸 ASA低密度聚乙烯 LDPE高密度聚乙烯 HDPE聚丙烯 PP聚甲基戊烯 PMP聚氯乙烯 PVC聚偏氟亚乙烯 PVDF聚碳酸酯PC聚碳酸酯-GR PC-GR聚对苯二甲酸丁二醇酯 PBT聚对苯二甲酸丁二醇酯-GR PBT-GR聚苯醚 PPE尼龙6 PA6尼龙6-GR PA6-GR尼龙66 PA66尼龙11 PA11尼龙12 PA12尼龙66-GR PA66-GR聚苯硫醚 PPS聚醚砜 PES聚四氟乙烯 PTFE聚甲醛 POM硬质聚氯乙烯 PVC-rigid氟化乙烯基丙烯共聚物 FEP酚醛树脂 PF聚对苯二甲酸乙二醇酯 PET环氧树脂 EP醋酸纤维素 CA醋酸-丁酸纤维素 CAB聚对苯二甲酸乙二醇酯-GR PET-GR寻材问料®将于11月29~30日在东莞举办《2017注塑产业发展技术与应用高峰论坛》。
本届论坛旨在依托行业发展的态势，集中行业顶尖的专家学者企业技术人员，探讨如：注塑缺陷问题的解决、设备节能降本方面、模具开发及应用方面、模具成型快速降温解决方案、人工智能注塑系统开发与目前传统工厂转型问题等行业问题。
各界同仁相聚一堂，共同探讨中国注塑加工行业发展的新的方向，共同促进整个产业的发展与创新。
#2017注塑产业链报告#。
常用塑料物理学主要性能参数表
低密度聚乙烯（LDPE） 0.910～0.925
高抗冲聚苯乙烯（HIPS） 1.04～1.数 材料名称 高密度聚乙烯（HDPE） 聚丙烯（PP） 玻纤增强聚丙烯 通用聚苯乙烯（GPPS） ABS 玻纤增强ABS SAN（透明） 聚碳酸酯（PC） 30％玻纤增强聚碳酸酯 均聚甲醛（POM ) 共聚甲醛（POM ) 聚砜 30％玻纤增强聚砜 聚亚苯基砜 尼龙6（PA6） 30％玻纤增强尼龙6 尼龙66（PA66） 30％玻纤增强尼龙66 尼龙69（PA69） 尼龙610（PA610） 尼龙612（PA612） 尼龙1010（PA1010） 35％玻纤增强尼龙1010 尼龙11（PA11） 尼龙12（PA12） 玻纤增强PET PBT 玻纤增强PBT 氯化聚醚 聚苯醚 玻纤增强聚苯醚 聚苯硫醚（PPS） 40％玻纤增强聚苯硫醚 聚醚砜 聚4-甲基戊烯 玻纤增强DAP 软聚氯乙烯（PVE） 硬聚氯乙烯（PVE） PFA FEP PVF1 PMMA 聚芳酯 相对密度 （g/cm3) 0.94～0.96 0.900～0.910 1.04～1.22 1.04 1.05～1.07 1.10～1.16 1.04～1.07 1.19～1.22 1.43 1.425 1.41 1.24 1.41 1.29 1.14 1.37 1.13～1.15 1.37 1.07～1.09 1.09 1.06～1.08 1.04～1.09 1.3 1.04 1.02 1.56～1.69 1.31 1.42～1.6 1.4 1.06～1.10 1.21～1.27 1.30～1.35 1.64 1.37 0.83 1.55～1.85 1.20～1.55 1.32～1.58 2.12～2.17 2.14～2.17 1.77 1.19 1.21～1.26 0.3 0.25 0.05～0.06 0.08～0.09 0.05～0.07 0.01 0.07 0.06 0.02 0.05 0.43 0.01 0.04～0.1 0.2～1.0 0.03～0.04 0.03 0.01 0.03 0.9 0.15～0.26 0.2～1.0 0.8～1.0 2.0～5.0 149 113（维卡） 110～175 1.7～1.8 1.3 1.5 0.9 0.48 0.5 0.4 0.39 1.0～2.5 约1.1 1.3～2.0 0.2～0.6 1.0～2.5 0.0～0.2 0.2（0.8～0.9） 1.7～2.3 0.2～0.6（0.5～0.8） 0.4～0.8 0.7～0.8 0.5～0.7 0.01～0.03 （0.03～0.05） 约0.02 0.4～0.8 1.5～3.0 0.8～1.0 1.5～3.0 0.2～0.4 60～77 177～260 0.6～1.6 0.35～0.70 0.8～1.5 0.35～0.70 吸水率（24h) (%) <0.01 <0.01 <0.01～0.03 0.02～0.05 0.03～0.2 0.05～0.22 0.20～0.45 0.18～0.40 0.20～0.35 0.15 0.14 0.25 0.22 0.22 0.22 0.5～0.7 0.15～0.25 2.0～3.0 2.0～2.5 0.7～0.8 约0.2 成型收缩率 (%) 1.5～3.0 1.5～3.5 1.0～3.0 0.4～0.8 0.2～0.8 0.2～0.8 0.5～0.7 0.2～0.3 热变形温度 （1.82MPa)(℃) 123～130（维卡） 79～94（维卡软化点） 57～60 121～149 105 99 85～106 85～95（0.45MPa） 99～105 127～142 146 124 110 174 185 204 68～71 215～216 104 257 60 57 82 123～134（维卡） 180 55 55 220～228 51～54 190～207 99 190 139～154 135 252 204 204～260 260 130 121～160 204～232 63～105 63～74 260 204 171 65～95 140 120 120～140 90 90 177 80 80～88 121 127 90 105 171 177 191 65～130 65～130 121～149 121～149 107～135 连续工作最高温度 (℃) 120 82～100 110 121 71～96 52～74 65
塑胶原料中英文名称,物理化学性能及注塑性能对照表
0~5
0~5
PA 1.04~1.14 0.8~2.5 100~110
12~16 220~300
~ ~ ~ 20~90 70~120 ~ ~
ABS
PMMA
1.03~1.07 1.18
0.3~0.8
0.5~0.7
80~85
70~80
2~3 150~170
4 160~180
165~180
~
180~200
~
50~150 ~
~
0~3
0~3
時間
T(S)
PVC
GP/HI/PS
1.19~1.35 1.04~1.06
1.0~5.0
0.6~0.8
70~90
60~75
4~6 150~160
2 140~160
155~170
~
160~180
170~190
~
~
20~40
32~65
70~120
60~110
15~60
15~45
0~5
0~3
POM
170~180
210~240
50~80
40~60
60~100
80~130
20~90
20~60
0~5
0~5
成型
時間
T(S) 冷 卻時間 15~60
20~90
15~60
15~60
20~60
20~90
~
20~120
20~90
總周期
40~130
50~160
40~130
40~120
50~160
40~190
螺杆轉速n (n/min)
~ 48
常用工程塑料的物理性能参数
常用工程塑料的物理性能参数工程塑料是指一类具有较高物理性能和机械性能的塑料材料，广泛应用于各种工程领域。
以下是常用工程塑料的物理性能参数：1. 密度：工程塑料的密度是指单位体积的质量，通常以克/立方厘米（g/cm³）表示。
常用工程塑料的密度范围为1.0-1.5 g/cm³，具体数值根据不同材料而有所差异。
2.熔点：工程塑料的熔点是指材料从固态到液态的温度。
常用工程塑料的熔点范围为50-400摄氏度（℃），具体数值取决于材料的化学结构和组成。
3.热稳定性：工程塑料的热稳定性指材料在高温下的热变形性能。
热稳定性通常以软化温度、热变形温度等参数来描述。
常用工程塑料的软化温度一般在100-300℃之间。
4.强度：工程塑料的强度指材料在受力下的抵抗能力。
常用工程塑料的强度包括拉伸强度、屈服强度、冲击强度等。
拉伸强度一般在20-150MPa（兆帕）之间，冲击强度一般在2-20kJ/m²（千焦耳/平方米）之间。
5.刚度：工程塑料的刚度是指材料在受力下的变形抵抗能力。
常用工程塑料的刚度可以通过弹性模量来描述，弹性模量一般在500-3000MPa之间。
6.耐化学性：工程塑料的耐化学性描述了材料与各种化学物质的相容性和稳定性。
常用工程塑料对酸、碱、溶剂等具有良好的耐化学性能。
7.耐热性：工程塑料的耐热性指材料在高温环境下的性能表现。
常用工程塑料具有较高的耐热性，可在高温环境下长期使用而不发生融化或变形。
8.耐磨性：工程塑料的耐磨性描述了材料对摩擦或磨损的抵抗能力。
常用工程塑料具有较好的耐磨性，能够在高负荷和高速摩擦条件下长时间使用。
9.绝缘性：工程塑料的绝缘性描述了材料对电流、热量和声波等的阻隔能力。
常用工程塑料具有良好的绝缘性能，可用于电气绝缘和声学隔离等领域。
10.透明度：一些工程塑料具有较好的透明性能，能够透过光线，并保持较高的透光度。
透明度通常通过透射率来衡量，常用工程塑料的透射率范围在70%-90%之间。
常用几种塑料注塑工艺参数的确定
几种常用塑料注塑工艺参数的确定一、聚乙烯（PE）聚乙烯具有脂肪烃长链，是结晶型高聚物。
在分子结构内部，有结晶部分（含晶相56—95%），有无定形部分（即非结晶）。
低压聚乙烯，密度高，晶相含量为74—95%，硬度高，韧性大，抗张强度高，耐冲击强度及断裂强度低。
高压聚乙烯，密度低，晶相含量仅为56—65%，因而耐冲击强度及断裂强度高。
聚乙烯链规整柔顺，容易结晶，只有在熔融状态下它才是无定形状态。
其熔体一经冷却即出现结晶，冷却速度快，结晶度低。
这在成型加工制品时值得注意，因为不同的模具温度（如模具温度低，则冷却速度快）会带来聚乙烯制品的不同结晶度，最后影响到制品收缩率。
结晶快，收缩率小。
相反，模具温度高，因结晶时间长而使收缩率增大。
高压聚乙烯收缩率为1.5—5%，低压聚乙烯为2.5—6.0%。
收缩率大是聚乙烯制品的显著特点。
刚成型加工的制品，虽然结晶程度不一定很高，但随着时间的推延（主要在72小时内）结晶度会不断增高，直至达到一种平衡状态。
在塑料模具设计时，通常对收缩量预留了补偿尺寸，但由于制件形状、大小、厚度不一，定型后各个方向的收缩程度都不尽相同，收缩可能导致制件变形和翘曲。
所以要控制好生产条件。
如选择高的注射压力、可以降低收缩率，加上恰当调正加料量、成型温度、模具温度等，就可以使收缩率降低和使收缩程度固定化。
一般说来，注射压力为68.6～137.2Mpa。
成型温度范围：低压聚乙烯为150～310℃，高压聚乙烯为120～280℃，温度超过300℃时，收缩率会增大。
模具温度也应相对恒定：低压聚乙烯为50～80℃，高压聚乙烯为40～60℃。
聚乙烯松驰时间短。
只要选择的操作条件适当，其制品残留应力是较小的。
如果在成形时造成某些缺陷，将全导致制件断裂，即所谓环境应力开裂。
将制件放在热水（80℃）浸泡，可以使制件内压力得到一定的松弛。
此外，在原料存放或成形加工时应避免与脂肪烃、芳香烃、矿物油、酯类等化学药品接触，这些物品会造成制聚乙烯制品的压力开裂。
塑胶料物理特性表
简 称中英文学名比重模温料筒温度收缩率注塑压力GPPS 硬胶通用级聚苯乙烯1.04-1.0940-60180-2800.2-0.8350-1400HIPS 不碎胶高冲击聚苯乙烯1.14-1.1040-60190-2600.2-0.8700-1400ABS 超不碎胶丙烯腈-丁二烯-苯乙烯共聚物1.01-1.0850-80180-2600.4-0.9560-1760SAN透明大力胶丙烯腈-苯乙烯共聚物1.06-1.1040-70180-2500.2-0.7350-1400LDPE 软胶（花料 筒料）低密度聚乙烯0.89-0.9310-40160-210 1.5-5.0350-1050HDPE硬性软胶高密度聚乙烯0.95-0.985-35170-240 1.5-4.0840-1050EVA 橡皮胶乙烯-醋酸乙烯酯共聚物0.93-0.9540-60180-2200.7-3.570-1400PP 百折胶聚丙烯0.85-0.9220-50160-230 1.0-2.5700-1400PVC 软质聚氯乙烯（约加40%增塑剂）1.19-1.3520-40150-180 1.0-5.070-1760PVC 硬质聚氯乙烯1.38-1.4120-60150-2000.2-0.6700-2800PA-6 尼龙单6聚酰胺 61.12-1.1520-120200-3200.3-1.570-1400PA-66 尼龙双6聚酰胺661.13-1.1620-120200-3200.7-1.870-1760PMMA 亚加力聚甲基苯烯酸甲酯1.16-1.2050-90180-2500.2-0.8350-1400PC 防弹胶聚碳酸酯1.20-1.2280-120275-3200.5-0.8560-1400POM 青铜聚甲苯1.41-1.4380-120190-220 1.5-3.5560-1400PET 聚対苯二甲酸乙二醇酯1.29-1.4180-120250-310 2.0-2.5140-490PBT 聚対苯二甲酸丁二醇酯1.30-1.3840-70220-2700.9-2.2280-700CA 酸性胶醋酸纤维素1.25-1.3540-60160-2300.2-0.7560-2250PPO聚苯醚1.04-1.1070-100240-2800.5-0.8840-1400PPS聚苯硫醚1.28-1.32120-150300-3400.6-0.8350-1050缺口冲击强度拉伸强度易燃度自动熄灭能力用途备注密度简称0.35-0.465200-7500颇易无文具，日用品，灯罩，仪表外壳，玩具透明，脆性，易成型1.06GPPS0.95-7.001900-6200颇易无日用品，电动零件，机壳，玩具白色，延性，易成型1.05HIPS1.40-12.003300-8000颇易无玩具，家私，运动用品，机壳，日用品，把手，齿轮黄白色，延性，易成型1.06ABS0.40-0.6010000-11900颇易无日用器具，食具，钟面，家庭电器用品，装饰品透明，易成型1.07SAN不破裂1200-4550颇易无包装胶带，玩具，胶瓶，胶花，电线半透明，延性，易成型0.91-0.925LDPE0.40-4.003200-4500颇易无包装胶带，水桶，电线，玩具，建材白色 ，延性，易成型0.94-0.97HDPE不破裂2200-4000颇易无鞋底，包装胶膜，板片，日用品，通管，吹塑玩具制品透明，易成型0.93-0.96EVA0.40-1.204500-6000颇易无包装胶带，拉丝，带，绳，玩具，日用品，瓶子，洗衣机部件半透明，易成型0.905PP范围广阔1500-3500困难有可透明，易成型1.15PVC软0.42-225900-7500困难有脆性，可透明1.4PVC硬0.60-3.06000-24000中等有轴承齿轮，油管，容器，日用品白色，延性，易成型1.13PA-60.55-2.1011000-13700中等有机械配件，齿轮，拉丝，轴套，工具外壳，电气装置薄膜白色，延性，易成型1.14PA-66软管，硬管，软板硬板，电线电缆，人造革，地板，窗框0.33-0.607000-11000颇易无装饰品，太阳镜片，文具，钟表面，仪器外壳，灯罩广告牌透明，易成型PMMA14.0-16.09000-10000困难有机械，仪器，医疗器械，电讯器材，防弹玻璃，咖啡壶外壳透明，易成型1.2PC0.8-2.39200-10200中等无轴承轴套，齿轮，凸轮，泵机，电器，弹簧白色，延性，易成型1.42POM0.25-0.77000-10500中等无汽水胶瓶，链条，齿轮，录音带，磁带，相机菲林轴承透明，易成型1.28PET0.7-1.07800-8600中等无电器配件，机械配件，螺母，阀门，防护面罩半透明，延性1.28PBT1.0-7.81900-9000颇易无家用器具，工具手柄，容器，眼镜框，文具，装饰品透明，延性1.15-1.35CA4.0-6.07800-9600中等无机械配件，电器外壳褐色，电器特性1.07PPO0.10-0.509000-10000中等无受温配件，受温外壳等黑色，高温料1.35-1.80PPS中英文学名通用级聚苯乙烯高冲击聚苯乙烯丙烯腈-丁二烯-苯乙烯共聚物丙烯腈-苯乙烯共聚物低密度聚乙烯高密度聚乙烯乙烯-醋酸乙烯酯共聚物聚丙烯聚氯乙烯（约加40%增塑剂）聚氯乙烯聚酰胺 6聚酰胺66聚甲基苯烯酸甲酯聚碳酸酯聚甲苯聚対苯二甲酸乙二醇酯聚対苯二甲酸丁二醇酯醋酸纤维素聚苯醚聚苯硫醚。
pvc膜物理参数
PVC是聚氯乙烯(Polyvinyl Chloride)的缩写，是一种热塑性树脂材料。
PVC膜是一种用于包装、建筑、医疗等领域的薄膜材料。
物理参数指的是材料的物理性质和性能，如厚度、密度、强度、柔软度、透明度等。
在PVC膜中，常见的物理参数包括:
厚度:指PVC膜的厚度，通常以微米(μm)或毫米(mm)表示。
密度:指PVC膜的质量/体积，通常以克/立方厘米(g/cm3)或吨/立方米(t/m3)表示。
拉伸强度:指PVC膜在拉伸时所能承受的最大力量，通常以牛顿(N)或兆帕(MPa)表示。
透明度:指PVC膜的透明度程度，通常以百分比(%)表示。
硬度:指PVC膜的硬度，通常以shore A值表示。
弹性模量:指PVC膜的弹性极限，通常以兆帕(MPa)表示。
以上参数对于PVC膜的使用和性能有着重要的影响。
玩具产品常用塑胶性能及其啤塑工艺了解
玩具产品常用塑料的性能及其啤塑工艺的了解★常用(热塑性>塑料主要有以下几种:1.聚乙烯(PS>及改性聚苯乙烯(HIPS>等2.丙烯睛一丁二烯—乙烯聚合物(ABS>3.聚甲醛(POM>4.聚乙烯(PE>5.聚丙烯(PP>6.聚氯乙烯(PVC>7.聚碳酸酯(PC>8.聚酰胺(PA>9.聚甲基丙烯酸甲酯(PMMA>★各塑料料的性能及啤塑工艺要求如下:一、聚苯乙烯(PS>及改性聚苯乙烯(HIPS>等※聚苯乙烯(PS或GPPS>即俗称之“硬胶”属非结晶性塑料其主要性质如下:1.透明、良好光泽、容易着色.2.深于有机深剂(丙酯、三氯乙烯等>,便于喷油上色.3.成型收缩率小(0.4%左右>,尺寸稳定性好.4.质脆不耐冲南,表面易擦花,胶件包装要求高.5.耐酸性差:遇酸、醇、油酯易应力开裂.※改性聚苯乙烯即高搞冲南聚苯乙烯(HIPS>即俗语称之“不碎胶”,其主要性质如下:1.在GPPS中加入适量(5~20%>丁二烯橡胶改性,从而改善了三角胶的抗冲击性能.2.颜色:不透明之乳白或略显黄色.3.HIPS与GPPS根据需要可混合啤塑,GPPS成份越多制品表面亮泽越好,流动性能越好.例如:组份比HIPS:GPPS=7:3或8:2,可保持足够强度及良好表观质量.4.其它主要性质同GPPS.※其它聚苯乙烯性物主要有:1.MBS聚甲基丙烯酸酯—丁二烯—苯乙烯共聚物,即透明ABS。
主要性质:透明、韧性好、耐酸碱、流动性好、易于成型及着色,尺寸稳定.2.SBS苯乙烯与丁二烯聚合物即K料(常见有KR01、KR03>.3.AS丙烯睛与苯乙烯聚合物即SAN料.主要性质:提高抗冲击力、耐腐蚀性较好、苯乙烯系中流动性最差.与其它同系塑料兼容性不好.※聚苯乙烯的成型工艺了解1.GPPS成型温度范围大(成型温度距降解温度较远>,加热流动及固化速度快,故成型周期短.在能够流动充满型腔前提下,料筒温度宜稍低.温度参数:前料筒温度200℃喷嘴后料筒160℃左右.2.GPPS流动性好,成型中不需要很高的啤塑压力(70~130Mpa>,压力太高反而使半制件残留内应力增加——尤其在喷油后胶件易开裂.(注:改性聚苯乙烯类的流动性均稍差于GPPS>3.注射速度宜高些,以减弱熔接痕(夹水纹>,但因注射速度受注射压力影响大,过高的速度可能会产生飞边(批锋>或出模时碎裂等.4.适当背压:当啤机背压太低,螺杆转动易郑入空气,料筒内料粒密度小,塑化效果不好.5.模温:30℃~50℃.6.聚苯乙烯因吸温性小,一般成型前不需干燥,而改性聚苯乙烯需干燥处理:温度60℃~80℃。
常用工程塑料的物理性能参数
序号塑料名称代号流动性屈服强度拉伸强度收缩率吸水率线膨胀系数1丙稀腈、丁二稀、苯乙烯ABS一般35～620.3～0.80.2～0.4582氨基树脂AF3氯化聚醚CP490.50.014环氧树脂EP5聚三氟氯乙烯F3较差37<0.01 5.8 6聚四氟乙烯F4较差27.6<0.0110.5 7聚四氟乙烯 增强F4+20%GF17.5<0.017.1 8聚全氟乙丙烯F46较差32<0.01 5.8 9高密度聚乙烯 (孖力士)HDPE较好22～30272～5.0<0.0112.5 10高抗冲聚苯乙烯 (不脆HIPS200.2～0.60.2 3.4～11硬质聚氯乙烯HPVC较差45.70.6～1.00.07～0.45 12液晶聚合物LCP0.00613低密度聚乙烯LDPE较好7～15 1.5～5.0<0.0122 14改性聚苯醚MPPO15聚酰胺6PA6较好740.6～1.438.3 16聚酰胺6 增强PA6+30%GF1100.3～0.7 1.1 2.2 17聚酰胺66PA66较好800.8～1.5 3.4～3.67 18聚酰胺66 增强PA66+30%GF1890.2～0.80.5～1.319聚芳砜PASF910.8 1.8 3.6 20聚对苯二甲酸丁二醇酯PBT550.440.099.2 21聚对苯二甲酸丁二醇酯PBT+30%GF1370.20.07 2.7 22聚碳酸脂 (防弹胶)PC610.50.157.2 23聚碳酸脂 增强PC+30%GF较差1320.20.1 2.7 25聚醚醚酮PEEK10310 26聚醚酮PEK8.4 27聚醚酮酮PEKK10228聚醚砜PES850.60.25 5.5 29聚对苯二甲酸乙二醇酯PET78 1.80.2610 30(涤纶(的确凉))PET+30%GF1240.2～0.90.05 2.9 31酚醛塑料 (电木粉)PF32聚酰亚胺PI1000.750.33 33聚甲基丙烯酸酯 (亚加PMMA一般55～770.2～0.80.347 34聚甲醛 共聚 (赛钢)共聚POM一般62 1.5～3.50.218.5 35聚甲醛 共聚 增强共聚POM+25%GF130 2.6 36聚甲醛 均聚均聚POM一般70 1.5～30.257.5 37聚丙烯 (百折胶)PP较好291～2.50.018 38聚丙烯 增强PP+30%GF0.4～0.80.054 39聚苯醚PPO较差760.70.034 40聚苯硫醚 增强PPS+40%GF137<0.12<0.053 41聚苯乙烯 (硬胶)PS较好500.4～0.70.058 42聚砜PSF较差750.60.22 5.7 43聚氨酯PU44软质聚氯乙烯SPVC10.5～20.5 1.5～2.50.251 45超高分子量聚乙烯UHMWPE30～502～3<0.0112.5醋酸纤维素较好产品精度原料价格相对密度弯曲强度压缩强断裂伸长率冲击强度缺口冲击强度洛氏硬度热变形温度摩擦系数透光率氧指数39800 1.0569693～607R65～8618 34 1.4656960～130 1.6～2.2990.38390%2.137********R1151980.380%>952.182113233 2.72880.1396%>953 2.262117207 1.80.3-2.11551219037R110198>95 571500.951110〉50040～70R707820 7800 1.053.54 1.510021 2.2～10.6D75～315672000.923428〉65080～90R455020415000 1.1412070338.3M114580.63 1.37210376190416000 1.1513060399.5M118600.53 1.3826231022481.37121126132438.7M11027416000 1.3185200～ 4.3M72663 1.5319647.8R121220319000 1.282789020M801330.3793%3 1.45170125<58M901461.3111387145351851.34401.14891108029612.1M9821088%1.381155047090%3 1.6196380R120215385%1.382051665343600.363 1.19110130 2.5～621M11810093%17.314000 1.419811065M801100.313 1.61182861635 1.439012776M94124573000.95045>2000.5R80～1020.5118332000 1.0611460127R1191730.39 387000 1.6204 1.376R13226044 37500 1.0510*******M65～908590%20 3 1.241289850～10031014.2M16918566500 1.48.886%0.941110〉500>100R38950.1920。
常用塑料参数
一：聚丙烯（Polypropylene）是由丙烯聚合而制得的一种热塑性树脂。
按甲基排列位置分为等规聚丙烯（isotaetic polyprolene）、无规聚丙烯（atactic polypropylene）和间规聚丙烯（syndiotatic polypropylene）三种。
聚丙烯为无毒、无臭、无味的乳白色高结晶的聚合物，密度只有0. 90--"0. 91g/rm，是所有塑料中最轻的品种之密度：0.91g/cm3熔点：164~170℃PP的收缩率相当高，一般为1.0~2.5%。
物理性能：聚丙烯为无毒、无臭、无味的乳白色高结晶的聚合物，密度只有0. 90--"0. 91g/m3，是所有塑料中最轻的品种之一。
它对水特别稳定，在水中的吸水率仅为0. 01%，分子量约8万一15万。
成型性好，但因收缩率大(为1%~2.5%）.厚壁制品易凹陷，对一些尺寸精度较高零件，还难于达到要求，制品表面光泽好，易于着色。
力学性能：聚丙烯的结晶度高，结构规整，因而具有优良的力学性能。
聚丙烯力学性能的绝对值高于聚乙烯，但在塑料材料中仍属于偏低的品种，其拉伸强度仅可达到30 MPa 或稍高的水平。
等规指数较大的聚丙烯具有较高的拉伸强度，但随等规指数的提高，材料的冲击强度有所下降，但下降至某一数值后不再变化。
温度和加载速率对聚丙烯的韧性影响很大。
当温度高于玻璃化温度时，冲击破坏呈韧性断裂，低于玻璃化温度呈脆性断裂，且冲击强度值大幅度下降。
提高加载速率，可使韧性断裂向脆性断裂转变的温度上升。
聚丙烯具有优异的抗弯曲疲劳性，其制品在常温下可弯折106次而不损坏。
但在室温和低温下，由于本身的分子结构规整度高，所以抗冲击强度较差。
聚丙烯最突出的性能就是抗弯曲疲劳性，俗称百折胶。
耐热性能：聚丙烯具有良好的耐热性，制品能在100℃以上温度进行消毒灭菌，在不受外力的条件下，150℃也不变形。
脆化温度为-35℃，在低于-35℃会发生脆化，耐寒性不如聚乙烯。
常用工程塑料的物性
常用工程塑料的物性以下是<<常用工程塑料的物性>>,什么都有了,缩水率也在里面.一、P S（聚苯乙烯）1 .PS的性能：PS为无定形聚合物，流动性好，吸水率低（小于00.2%），是一种易于成型加工的透明塑料。
其制品透光率达88-92%，着色力强，硬度高。
但PS制品脆性大，易产生内应力开裂，耐热性较差（60-80℃），无毒，比重1.04g\cm3左右（稍大于水）。
成型收缩率（其值一般为0.004—0.007in／in），透明PS－－这个名称仅表示树脂的透明度，而不是结晶度。
(化学和物理特性: 大多数商业用的PS都是透明的、非晶体材料。
PS具有非常好的几何稳定性、热稳定性、光学透过特性、电绝缘特性以及很微小的吸湿倾向。
它能够抵抗水、稀释的无机酸，但能够被强氧化酸如浓硫酸所腐蚀，并且能够在一些有机溶剂中膨胀变形。
)2 .PS的工艺特点：PS熔点为166℃，加工温度一般在185-215℃为宜，熔化温度180~280℃，对于阻燃型材料其上限为250℃，分解温度约为290℃，故其加工温度范围较宽。
模具温度40~50℃，注射压力：200~600bar，注射速度建议使用快速的注射速度，流道和浇口可以使用所有常规类型的浇口。
PS料在加工前，除非储存不当，通常不需要干燥处理。
如果需要干燥，建议干燥条件为80C、2~3小时。
因PS 比热低，其制作一些模具散热即能很快冷凝固化，其冷却速度比一般原料要快，开模时间可早一些。
其塑化时间和冷却时间都较短，成型周期时间会减少一些；PS制品的光泽随模温增加而越好。
3．典型应用范围:包装制品（容器、罩盖、瓶类）、一次性医药用品、玩具、杯、刀具、磁带轴、防风窗以及许多发泡制品——鸡蛋箱。
肉类和家禽包装盘、瓶子标签以及发泡PS缓冲材料，产品包装，家庭用品（餐具、托盘等），电气（透明容器、光源散射器、绝缘薄膜等）。
二、HIPS（改性聚苯乙烯）1. HIPS的性能:HIPS为PS的改性材料，分子中含有5-15%橡胶成份，其韧性比PS提高了四倍左右，冲击强度大大提高(高抗冲击聚苯乙烯）,已有阻燃级、抗应力开裂级、高光泽度级、极高冲击强度级、玻璃纤维增强级以及低残留挥发分级等。
常用工程塑料的物理、力学性能.
117
(3.2GPa①
200~210
(3.3GPa①
152
(3.3GPa①
189~241
(5.03GPa①
48~97 55~207
冲击韧度
悬臂梁,缺口
/J·m-2
—214~374 ——53.4~64.1144 10.7~32.016.0~53.4
硬度
洛氏/邵氏②/布氏HR/HBS②/HBS
抗压强度/MPa ——18.6~24.5 ———
抗弯强度/MPa 80~90 ———35~37 84~120
冲击韧度
悬臂梁,缺口/J·m-2简支梁,无缺口
30~40kJ/m2
—80~1067 853.4
简支梁,无缺口
190~200kJ/m2
未断
14.7
硬度
洛氏/邵氏②/布氏HR/HBS②/HBS 14~17HBS 50~75HSA 60~70HSD
常用工程塑料的物理、力学性能
(表一
塑料名称及代号
聚氯乙烯,硬质聚氯乙烯,软质聚乙烯(高密度聚乙烯(低密度聚乙烯,超高分子量聚甲基丙烯酸甲酯(有机玻璃
性能指标
PVC PVC HDPE LDPE UNMWPE PMMA密度/g·cm-31.30~1.58 1.16~1.35 0.941~0.965 0.91~0.925 0.94 1.17~1.20吸水率(%0.07~0.4 0.5~1.0 <0.01 <0.01 <0.01 0.20~0.40抗拉强度/MPa 45~50 10~25 21~38 3.9~15.7 30~34 50~77拉伸模量/GPa 3.3 —0.4~1.03 0.12~0.24 0.68~0.95 2.4~3.5断后伸长率(%20~40 100~450 20~100(断裂90~800 400~480 2~7
常用塑料注塑技术参数参考
常用塑料注塑技术参数参考PMMA(亚克力）收缩率 0.5%干燥温度（℃） 80干燥时间约（hr）2～3模具温度（℃） 40～70残料量（mm） 2～6熔胶温度（℃） 215～240背压（MPa） 1３～2８（要高）注射压力（MPa） 100～170锁模力约（ton/in2）4注塑速度低速回料转速(rpm) 60～80螺杆类别标准螺杆（如需较大射压可改用小螺杆）停机处理需用PP料清洗碎料翻用（%） 0PE收缩率 2%干燥温度（℃） *65～75干燥时间约（hr）0.5（可不用干燥）模具温度（℃） 40～70残料量（mm） 3～10熔胶温度（℃） 180～220背压（MPa）７～18注射压力（MPa） 80～130锁模力约（ton/in2）2注塑速度中等回料转速(rpm) 60～100螺杆类别标准螺杆（直通式喷嘴）停机处理关料闸啤清即可碎料翻用（%） 20～40PP收缩率 1.6 %干燥温度（℃） 65～75干燥时间约（hr）0.5～1模具温度（℃） 35～65残料量（mm） 3～10熔胶温度（℃） 200～250背压（MPa）９～1７注射压力（MPa） 80～130锁模力约（ton/in2）2注塑速度中等回料转速(rpm) 60～90螺杆类别标准螺杆（直通式喷嘴）停机处理关料闸啤清即可碎料翻用（%） 15～30PPS收缩率 0.5% （加纤后0.1%~ 0.2%）干燥温度（℃） 120～130干燥时间约（hr）2～3模具温度（℃） 85～140（加隔热板）残料量（mm） 3～10熔胶温度（℃） 300～340背压（MPa） 5～12注射压力（MPa） 100～150锁模力约（ton/in2）4～5注塑速度中速至高速回料转速(rpm) 60～80螺杆类别标准螺杆（直通式喷嘴）停机处理关料闸啤清即可碎料翻用（%） 20～30ABS收缩率 0.5%干燥温度（℃） 80干燥时间约（hr）2～3模具温度（℃） 60～80残料量（mm） 3～6熔胶温度（℃） 250～280背压（MPa） 5～12注射压力（MPa） 80～140锁模力约（ton/in2）3～4注塑速度中等速度回料转速(rpm) 60～90螺杆类别标准螺杆直径为50mm，对大螺杆采用低压缩比的螺杆较好停机处理关料闸降温啤清即可碎料翻用（%） 10～25PBT收缩率 1.5%干燥温度（℃） 110～120干燥时间约（hr）2～3模具温度（℃） 50～75残料量（mm） 2～6熔胶温度（℃） 250～270背压（MPa） 5～10注射压力（MPa） 100～140锁模力约（ton/in2） 3～4注塑速度高速回料转速(rpm) 70～90螺杆类别标准螺杆（直通式喷嘴）停机处理关料闸啤清即可碎料翻用（%） 15～25备注：防火PBT需要用PE料过炮，水口料不宜回收利用。
塑料的各种物理性能
塑料的各种物理性能塑料的各种物理性能ABS塑料英文名称:Acrylonitrile Butadiene Styrene(丙烯腈-丁二烯-苯乙烯)比重:1.05克/立方厘米成型收缩率:0.4-0.7% 成型温度：200-240℃干燥条件：80-90℃2小时物料性能1、综合性能较好,冲击强度较高,化学稳定性,电性能良好2、与372有机玻璃的熔接性良好,制成双色塑件,且可表面镀铬,喷漆处理.3、有高抗冲、高耐热、阻燃、增强、透明等级别。
4、流动性比HIPS差一点，比PMMA、PC等好，柔韧性好。
成型性能1.无定形料,流动性中等,吸湿大,必须充分干燥,表面要求光泽的塑件须长时间预热干燥80-90度,3小时.2.宜取高料温,高模温,但料温过高易分解(分解温度为>270度对精度较高的塑件,模温宜取50-60度,对高光泽.耐热塑件,模温宜取60-80度.3、如需解决夹水纹，需提高材料的流动性，采取高料温、高模温，或者改变入水位等方法。
4、如成形耐热级或阻燃级材料，生产3-7天后模具表面会残存塑料分解物，导致模具表面发亮，需对模具及时进行清理，同时模具表面需增加排气位置。
.适于制作一般机械零件,减磨耐磨零件,传动零件和电讯零件.PS塑料英文名称olystyrene(聚苯乙烯)比重:1.05克/立方厘米成型收缩率:0.6-0.8% 成型温度：170-250℃物料性能电绝缘性(尤其高频绝缘性)优良,无色透明,透光率仅次于有机玻璃,着色性耐水性,化学稳定性良好,.强度一般,但质脆,易产生应力脆裂,不耐苯.汽油等有机溶剂.成型性能1.无定形料,吸湿小,不须充分干燥,不易分解,但热膨胀系数大,易产生内应力.流动性较好,可用螺杆或柱塞式注射机成型.2.宜用高料温,高模温,低注射压力,延长注射时间有利于降低内应力,防止缩孔.变形.3.可用各种形式浇口,浇口与塑件圆弧连接,以免去处浇口时损坏塑件.脱模斜度大,顶出均匀.塑件壁厚均匀,最好不带镶件,如有镶件应预热.适于制作绝缘透明件.装饰件及化学仪器.光学仪器等零件.PMMA塑料(有机玻璃) 英文名称olymethyl Methacrylate(聚甲基丙烯酸甲脂)比重:1.18克/立方厘米成型收缩率:0.5-0.7% 成型温度：160-230℃干燥条件：70-90℃4小时物料性能透明性极好,强度较高,有一定的耐热耐寒性,耐腐蚀,绝缘性良好,综合性能超过聚苯乙烯,但质脆,易熔于有机溶剂,如作透光材料,其表面硬度稍低,容易擦花.成型性能1.无定形料,吸湿大,需干燥,不易分解,流动性中等,易发生填充不良,粘模,收缩,熔接痕等.2.宜高压注射,在不出现缺陷的条件下取高料温,高模温,以增加流动性,降低内应力,改善透明性及强度.模具浇注系统表面应光洁,脱模斜度大,顶出均匀.同时设排气口,以防出现起泡.适于制作透明绝缘零件和强度一般的零件.POM塑料英文名称olyoxymethylene(Polyformaldehyde)聚甲醛干燥条件：80-90℃2小时比重:1.41-1.43克/立方厘米成型收缩率:1.2-3.0% 成型温度：170-200℃物料性能综合性能较好，强度、刚度高，减磨耐磨性好，吸水小，尺寸稳定性好，但热稳定性差，易燃烧，在大气中暴晒易老化。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
玩具，文具，日用品，电器用品 玩具，日用品，收音机壳，电视机壳 玩具，日用品，电器用品，家具，运动用品 食具，日用品，表面，透明装饰品 货品包装，绝缘板，装饰品 包装胶袋，更具，胶瓶，胶花，电线 包装胶袋，胶瓶，水桶，电线，太货桶 包装胶袋，胶瓶，水桶，电器用品，玩具
软胶（花料，筒料） 低密聚乙烯 硬性软胶 超硬性软胶 橡皮胶 百折胶 PVC 粗粉 PVC 粗粉 亚加力 高密聚乙烯 超高密度聚乙烯 乙烯-醋酸乙烯共聚物 聚丙烯 聚氯乙烯原树脂 聚氯乙烯糊状树脂 聚甲基丙烯酸ephthalate Unsaturated Polyester Cellulose Acetate Cellulose Propinonate Cellulose Acetate Propionate Cellulose Acetate Butyionate Polycarbanate Polyurethane Epoxy Resin Tetrafluoroethylene Fluorinated Ethylene Propylene Polyhxafluoropropvlene Silicone Rubber Phenolic Melamine-Formaldehyde Urea Formaldehyde
210-254 1.14-1.17 1.14-1.17 232-274 700-2300
缩醛（赛钢，特灵， 聚甲醛树脂 夺钢，超钢） 聚氧化甲烯树脂 尼龙6 尼龙12 尼龙66 增强尼龙 聚脂 冷凝胶 聚对苯二甲酸乙二醇脂 不饱和聚脂 醋酸纤维素 酸性胶 丙酸辣纤素 醋酸丙酸纤维素 醋酸丁酸纤维素 防弹胶 乌拉坦胶 EPOXY冷凝胶 氟塑料 聚碳酸脂 聚氨基甲酸酯 环氧树脂 聚四氟乙烯 氟化乙烯丙烯 聚六氟丙烯 聚胺
150-190 1.30-1.58 1.30-1.58 75-105 700-2800 130-180 1.16-1.85 1.16-1.85 75-105 500-1800 140-220 160-210 160-210 200-210 200-210 220-280 220-240 250-320 180-260 150-180 160-180 160-180 280-350 170-200 150-160 1.19 1.41 1.41 1.13 1.01 1.1 1.1 1.37 1.35 2.0-2.1 1.3 1.2 1.2 1.2 1.15 1.9 1.19 1.41 1.41 1.13 1.01 1.1 1.1 1.37 1.35 2.0-2.1 1.3 1.2 1.2 1.2 1.15 1.9 310 275 230 230 230 210 150 140 100 175 175 216 179 265 216 258 250 700-1400 700-1400 700-1400 500-1400 500-1400 500-1400 500-1400 700-1400 700-1400 700-2100 500-2300 500-2100 500-2100 500-2100 700-2300 700-1400 700-1400 400-1400 400-1400
170-220 170-220 170-220 110-130 160-240
0.92 0.95 0.94 0.94 0.91
0.92 0.95 0.94 0.94 0.91
120 130 130 80 176
500-2100 700-1400 700-1400 500-1400 700-1400
1.5-5.0 2.0-5.0 2.0-5.0 1 1.0-2.5 0.1-0.5 1.5 0.5 2 2 0.8-1.5 0.3-1.5 2.25 0.8-1.8 2.25 1.5-2.0 0.5-0.8 0.5 0.5 0.5 0.5 0.8 0.1-3.0 0.2 3.5-6.0 4
PS HIPS 硬胶类 （聚苯乙烯） ABS SAN EPS LDPE 软胶类 （聚乙烯） HDPE UHDPE KVA 聚丙烯 PP
硬胶，普通硬胶 不碎胶高冲击硬胶 ABS胶，超不碎胶 透明大力胶 发泡胶
聚苯乙烯 高冲击聚笨乙烯 丙烯晴-丁二烯-苯乙烯 苯乙烯，丙烯晴共聚物 发泡聚苯乙烯
General Purpose Polystyrene High Impact Polystyrene Acrylonitrile-Butadiene-Styrene Siyrene-Ackylanitrile Copolymer Expanded Polystyrene Low Density Polyethylene High Density Polyeghylene Ultra-high Density Polyethylene
70-80(1-2)
35-60 35-60 35-60 35-60
230-310 230-310 230-310 120-140 210-300 170-200 170-195 180-230 190-210 190-210 210-230 210-230 250-280 210-260 280-350 220-320 180-200 180-210 180-210 180-210 250-320 190-240 160-170 320-360 310-350
汽水胶瓶子，纤椎 ，录音带，磁带，相机菲林 电器部件，机械部件 案头装饰品，造钮，玻纤制品如游艇及汽车外壳
120-130(3-4)
80-120 80-90 40-75
聚对苯二甲酸乙丁二醇脂 Polyethylene Terephthalate
眼镜眶，工具手柄，雨伞柄，装饰品，文具
50-80 50-80 40-75 80-100 50-80 70 200-230
Plastic materials Chinese/English translation able physical,cheical & injection moulding properties 塑料原料中英名称，物理化学性能及注塑性能对照表
塑胶类别 简称 俗称 中文学名 英文学名 主要应用 Drying temp 烘 料温度℃ 60-75(2) 60-75(2) 80-85(2-3) Mould Specific Barrel temp料筒温度℃ gravity temp 模 比重 温℃ Nozzle射嘴 Middle中段 End尾段 10-75 5-57 50-80 50-80 180-260 220-270 190-250 190-250 200-260 190-260 180-240 180-230 160-250 160-250 170-240 170-240 1.07 1.06 1.05 1.09 densely Melting injection Comtraction pressure (g/cm3) point 收缩率% 密度 熔点 注射力Bar 1.07 1.06 1.05 1.09 100 100 110 115 700-2100 700-2100 500-1800 700-2300 0.4 0.4 0.6 0.2
50-80 15-60 30-60 50-90 50-90 50-90 50-80 50-80 50-80 50-80
PVC类 PVC （聚氯乙烯） PVC 丙烯酸树脂 聚缩醛类 PMMA POM POM PA6 尼龙类 PA12 PA66 PAST PET 聚脂类 PBT UP CA 纤维素 CP CAP CAB PC PU 环氧树脂 PC PU EP PTEE 氟塑料 PEP
220-300 220-300 220-300 110-140 180-260 160-195 140-190 160-240 175-220 175-220 210-230 210-230 240-280 210-260 260-340 220-280 170-190 190-220 190-220 180-210 260-340 180-210 160-170 320-360 270-310
160-180 1.19-1.25 1.19-1.25
咖啡壶，电器外壳，安全头盔，防弹玻璃 鞋底，椅垫，床垫，人造革，油漆 粘合剂，工模材料，建筑材料，油漆
110-120(8-12)
270-330 2.12-2.17 2.12-2.17 240-270 2.15 2.15
易洁护表层，涂层，保护及润滑喷油剂 ，耐热部件
Ethylene-Vinyl Acetate Copolymer 鞋底，吹气玩具制品，包装胶膜 Polpropylene Poiyvinyl Chloride Straight Resin Poiyvinyl Chloride Paste Resin Polymethyl Nethacrylate Polyformaldehyde Resin Polyoxy-Methylene Resin 100-110(12-16) 拉丝，造纤维，牙刷毛，鱼丝，轴套，包装胶膜， 齿轮，电动工具外壳，电器配件，运动用品 包装胶袋，拉丝，造带，瓶子，蓝架，洗衣机 软管，硬管，密框，电线，吹筒，造鞋，板材 人造成皮鞋，洋囡囡 透明胶板，装饰品，太阳镜片，文具，灯罩 80-100(3-5) 玩具齿轮，弹簧，滑轮，洁具部件 70-90(4-6) 80-100(1-2)
50-80
硅橡胶 酚醛树脂 氨基树脂 尿醛树脂 PF MF UF U LTEM PC/ABS
硅橡胶 电木粉 科学瓷，美丽密 电玉，尿素
聚硅酮橡胶 酚醛树脂 三聚氨胺-甲醛树脂 尿-甲醛
移印机胶头，耐热部，导电塑胶 灯头，插销头，电掣，电器外壳，齿轮 碗碟，餐具，装饰品，电器配件及外壳 餐具，装饰品 148(4-6) 77-82(3-4) 100-150 50-80 343 232-274 337 216-260 332 1.5-2.0 1.5-2.0 343 500-2500 0.5-0.7 0.4-0.6 1.4 1.5 1.4 1.5 400-1400 1.2 1.2-2.0
