单极性SPWM逆变电路仿真分析 (1)
单极性倍频spwm原理_单极性倍频SPWM调制的逆变电源系统详解
单极性倍频spwm原理_单极性倍频SPWM调制的逆变电源系统详解随着电力电子技术的发展，人们对逆变电源的要求也越来越高。
在大功率逆变电源场合，流过主电路上的器件电流非常大，作为开关管的IGBT 上流过的电流可达几百安，所以一般所选的开关管容量比较大，这就导致调制时的开关频率不能过高。
本文首先介绍了主电路与三环控制，其次介绍了单极性倍频SPWM调制，最后阐述了系统实验分析wNN，具体的跟随小编一起来了解一下。
一、主电路与三环控制逆变器主电路结构如图1所示，主电路采用全桥结构，输出端连接了LC 滤波器滤除高次谐波。
开关管的驱动信号由三角波和正弦波比较匹配得到。
三环控制结构图如图2所示，由内到外分别为瞬时值电容电流环、瞬时值电压环和电压有效值环。
其中：瞬时值电流环的主要作用是校正输出电压波形;瞬时值电压环主要作用是校正输出电压的相位，并提高系统的动态性能;电压有效值环的主要作用是使输出电压稳定在所需要的电压幅值。
电流瞬时值内环和电压瞬时值外环均采用P调节器，最外环电压有效值环采用PI 调节器。
图3和图4 分别为采用三环控制的逆变电源系统从满载到空载和空载到满载的波形仿真图，图3中Uo为输出电流。
由图3-4 可知，切载时电压幅值基本保持不变，说明系统具有较好的动态特性。
在常规SPMW波调制中，开关频率和输出脉冲频率是相等的，但是在大功率条件下，开关频率不能过高，原因主要：
①开关频率过高会导致开关损耗增大;
②会使开关管发热严重，长时间运行会损坏开关器件;
③开关频率过高，出现擎住效应的几率增大;
④大容量开关器件高速通断，会产生很高的电压尖峰，有可能造成开关管或其他元件被击。
单、三相双极性SPWM逆变电路
计算机仿真实验报告专业：电气工程及其自动化班级：11电牵4班姓名：江流在班编号：26指导老师：叶满园实验日期：2014年5月22日一、实验名称：单、三相双极性SPWM逆变电路MATLAB仿真二、目的及要求了解并掌握单、三相双极性SPWM逆变电路的工作原理； 2.进一步熟悉MATLAB中对Simulink的使用及模块封装、参数设置等技能； 3.进一步熟悉掌握用MA TLAB绘图的技巧。
三、实验原理1.单相双极性SPWM逆变的电路原理2、单相双极性SPWM逆变电路工作方式单相桥式逆变电路双极性PWM控制方式：在Ur的半个周期内，三角波载波有正有负，所得PWM波也有正有负，其幅值只有±Ud两种电平。
同样在调制信号Ur和载波信号Uc 的交点时刻控制器件的通断。
Ur正负半周，对各开关器件的控制规律相同。
当Ur>Uc时，给V1和V4导通信号，给V2和V3关断信号。
如I0>0，V1和V4通，如I0<0，VD1和VD4通，U0=Ud 。
当Ur<Uc时，给V2和V3导通信号，给V1和V4关断信号。
如I0<0，V2和V3通，如I0>0，VD2和VD3通，U0=-Ud 。
这样就得到如下所示的双极性的SPWM波双极性SPWM控制方式波形3.三相双极性SPWM逆变的电路原理图三相SPWM逆变电路4、三相双极性SPWM逆变电路工作方式为：四、实验步骤及电路图1、建立单相双极性SPWM逆变电路MA TLAB仿真模型。
以下分别是主电路和控制电路（触发电路）模型：2、单相双极性SPWM逆变电路参数设置本实验设置三角载波的周期为t，通过改变t的值改变输出SPWM矩形波的稠密，从而调节负载获取电压的质量。
设置正弦波周期为0.02s，幅值为1。
直流电源幅值为97V，三角载波幅值为1.2V，三角载波必须依次交替输出正三角波和负三角波，这可以通过让三角载波同与之周期相同的、依次交替输出1和-1的矩形波相乘实现。
基于Matlab的单相双极性spwm逆变电路仿真报告
基于Matlab的单相双极性spwm 逆变电路仿真报告单相双极性SPWM桥式逆变电路实验报告学院：电气与电子工程班级：xxxxx 姓名：xx一、理论介绍SPWM控制技术是逆变电路中应用最为广泛的PWM型逆变电路技术。
对SPWM型逆变电路进行分析，首先建立了逆变器控制所需的电路模型，采用IGBT作为开关器件，并对单相桥式电压型逆变电路和SPWM控制电路的工作原理进行了分析，运用MATLAB中的SIMULINK 模块对电路进行了仿真，给出了最终仿真波形。
SPWM(Sinusoidal PWM)法是一种比较成熟的,目前使用较广泛的PWM法.前面提到的采样控制理论中的一个重要结论:冲量相等而形状不同的窄脉冲加在具有惯性的环节上时,其效果基本相同. （此处采用等面积法）SPWM法就是以该结论为理论基础,用脉冲宽度按正弦规律变化而和正弦波等效的PWM波形即SPWM波形控制逆变电路中开关器件的通断,使其输出的脉冲电压的面积与所希望输出的正弦波在相应区间内的面积相等,通过改变调制波的频率和幅值则可调节逆变电路输出电压的频率和幅值.二、主电路设计分析根据设计要求，采用单相全桥PWM逆变电路，工作方式为单极性PWM方式，开关器件选用IGBT，直流电源电压为200V,电阻电感负载。
设计主电路图如图一所示。
图一单相桥式PWM逆变电路分析：a、主电路采用IGBT作为开关器件的单相桥式电压型逆变电路。
采用负载为阻感负载，工作时V1和V2的通断状态互补，V3和V4的通断状态也互补。
在输出电压u0的正半周，让V1保持通态，V2保持断态，V3和V4交替通断。
当uco>utri，且-uco<utri ，触发VTA+和VTB-导通，输入电源Ud经过VTA+、负载和VTB-构成电流回路，uo=-Ud，电流上升；当uco<utri，使VTA+断开，触发VTA-，但由于是感性负载，电流不能突变，因此负载电流经VDA-和VTB-续流，使VTA-不能导通，uo=0，同时电流下降；当uco>utri，且-uco<utri ，触发VTA+和VTB-导通，输入电源Ud经过VTA+、负载和VTB-构成电流回路，uo=-Ud，电流上升；当-uco>utri，使VTB-断开，触发VTB+，由于是感性负载，电流不能突变，因此负载电流经VTA+和VDB+续流，使VTB+不能导通，uo=0，同时电流下降；直至下一个周期触发VTA+和VTB-导通。
单相和三相逆变器SPWM调制技术的仿真与分析
目录1.引言 .......................................................................................... - 2 -2.PWM控制的基本原理........................................................... - 2 -3.PWM逆变电路及其控制方法............................................... - 3 -4.电路仿真及分析 ...................................................................... - 4 -4.1双极性SPWM波形的产生 . (4)4.2三相SPWM波形的产生 (6)4.3双极性SPWM控制方式单相桥式逆变电路仿真及分析-7-5.双极性SPWM控制方式的单相桥式逆变电路和三相逆变电路比较分析 .................................................................................. - 12 -6.结论 ........................................................................................ - 13 -7.参考文献 ................................................................................ - 13 -1. 引言PWM 技术的的应用十分广泛，目前中小功率的逆变电路几乎都采用了PWM 技术。
它使电力电子装置的性能大大提高，因此它在电力电子技术的发展史上占有十分重要的地位。
PWM 控制技术正是有赖于在逆变电路中的成功应用，才确定了它在电力电子技术中的重要地位。
SPWM原理+单极性SPWM

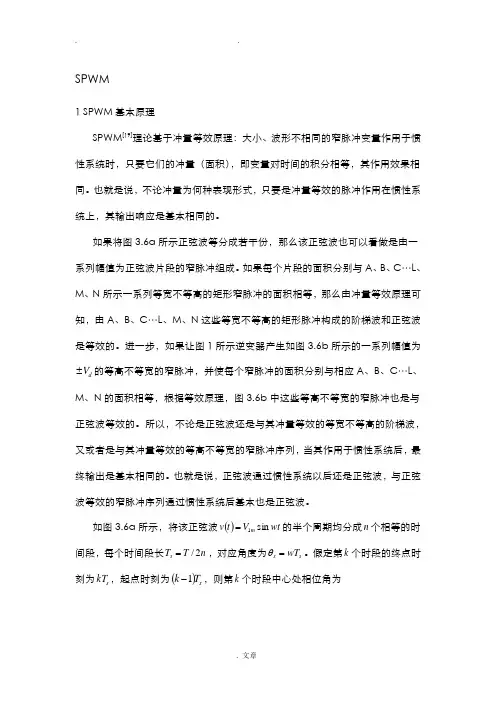

SPWM1 SPWM 基本原理SPWM [19]理论基于冲量等效原理：大小、波形不相同的窄脉冲变量作用于惯性系统时，只要它们的冲量（面积），即变量对时间的积分相等，其作用效果相同。
也就是说，不论冲量为何种表现形式，只要是冲量等效的脉冲作用在惯性系统上，其输出响应是基本相同的。
如果将图3.6a 所示正弦波等分成若干份，那么该正弦波也可以看做是由一系列幅值为正弦波片段的窄脉冲组成。
如果每个片段的面积分别与A 、B 、C …L 、M 、N 所示一系列等宽不等高的矩形窄脉冲的面积相等，那么由冲量等效原理可知，由A 、B 、C …L 、M 、N 这些等宽不等高的矩形脉冲构成的阶梯波和正弦波是等效的。
进一步，如果让图1所示逆变器产生如图3.6b 所示的一系列幅值为d V ±的等高不等宽的窄脉冲，并使每个窄脉冲的面积分别与相应A 、B 、C …L 、M 、N 的面积相等，根据等效原理，图3.6b 中这些等高不等宽的窄脉冲也是与正弦波等效的。
所以，不论是正弦波还是与其冲量等效的等宽不等高的阶梯波，又或者是与其冲量等效的等高不等宽的窄脉冲序列，当其作用于惯性系统后，最终输出是基本相同的。
也就是说，正弦波通过惯性系统以后还是正弦波，与正弦波等效的窄脉冲序列通过惯性系统后基本也是正弦波。
如图3.6a 所示，将该正弦波()wt V t v m sin 1=的半个周期均分成n 个相等的时间段，每个时间段长n T T s 2/=，对应角度为s s wT =θ。
假定第k 个时段的终点时刻为s kT ，起点时刻为()s T k 1-，则第k 个时段中心处相位角为⎪⎭⎫⎝⎛-==s s k k T KT w wt 21α (3.1)要使图3.6b 中第k 个时段幅值为d V 的窄脉冲的面积与对应时段正弦波面积相等，脉冲宽度k T 必须满足式dt wt v dt wt v T V ssssKT T K m KT T K ab k d )(sin )()1(1)1(⎰⎰--⋅==⋅[]s s mwKT T K w wV cos )1(cos 1--=⎪⎭⎫ ⎝⎛-⋅⎪⎭⎫ ⎝⎛⋅=s s s m T KT w wT w V 21sin 21sin 21 (3.2)将3.1式代入3.2式得k m s kd k d V wT w wV T V αθsin 21sin 211⋅⎪⎭⎫⎝⎛⋅=⋅=⋅ (3.3)因此，第k 个脉冲的宽度在s T 时段的占空比为k k ss d m s k s k k M wT wT V V T T D ααθθsin sin 21sin 21⋅=⋅⎪⎭⎫ ⎝⎛⋅=== (3.4)定义调制比为ss d m wT wT V V M ⎪⎭⎫ ⎝⎛⋅=21sin 21 (3.5)如果n 、d V 、m V 1、w 的值确定，则M 为一常数，从而k D 是按正弦规律变化的，即脉冲宽度是按正弦规律变化的。
单相正弦波脉宽调制(SPWM)逆变电路实验结果
单相正弦波脉宽调制（SPWM）逆变电路实验结果(1)控制信号的观测①观察正弦调制波信号U r的波形，测试其频率可调范围；U r频率最小时波形图，由图可知最小频率小于10HzU r频率最大波形图，由图可知最大频率等于62Hz②观察三角载波U c的波形，测试其频率，由图可知最大频率等于178.9Hz③改变正弦调制波信号U r的频率，再测量三角载波U c的频率改变正弦调制波信号U r的频率三角载波U c的频率是同步变化④比较“PWM+”，“PWM-”和“SPWM1”，“SPWM2”的区别PWM+”，“PWM-的区别：同一相上下两管驱动信号之间无死区SPWM1”，“SPWM2的区别：同一相上下两管驱动信号之间死区延迟时间是30ms(2)带电阻及电阻电感性负载①输出接灯泡负载，然后将主电路接通由控制屏左下侧的直流电源(通过调节单相交流自藕调压器，使整流后输出直流电压保持为200V)接入主电路，由小到大调节正弦调制波U r 的频率，观测负载电压的波形，记录其波形参数（幅值、频率）。
U O(V) 82.2 82.4 82.5 波形F(Hz) 13.56 28.23 29.59 U O(V) 82 82 82波形F(Hz) 34.63 42.73 55.81U O(V) 82 82 82波形②接入DJK06给定及实验器件和DJK02上的100mH电感串联组成的电阻电感性负载，然后将主电路接通由DJK09提供的直流电源，由小到大调节正弦调制波信号U r的频率观测负载电压的波形，记录其波形参数（幅值、频率）。
F(Hz) 17.67 20.53 22.67U O(V) 83 83 83波形U O(V) 83 83 83 波形F(Hz) 49.61 53.78 161.15 U O(V) 83 83 83波形。
PSIM仿真设计单相桥式SPWM逆变器
PSIM仿真设计单相桥式PWM逆变器一、实验目的1.加深对SPWM基本原理的理解2.熟悉双极性脉冲宽度调制和单极倍频正弦脉宽调制的原理。
3.掌握PSIM仿真软件基本操作并搭建单相SPWM仿真验证双极性脉冲宽度调制和单极倍频正弦脉宽调制；实验验证单级倍频正弦脉宽调制的特点。
二、实验设备表4-1 实验所需设备表三、实验原理(一)、单相桥式电路（H桥）拓扑及其工作原理电压型全桥逆变电路共有四个开关管：T1、T2、T3、T4和四个续流二极管二极管D1、D2、D3、D4，如图4.1所示。
当T1、T4导通时，V ab=V D；当T2、T3导通时，V ab=-V D；当T1、T3导通时V ab=0；当T2、T4导通时，V ab=0（其中T1、T2不能同时导通；T3、T4不能同时导通）。
因此控制四个开关管的通断可以控制输出电压在V D、-V D、0之间变化。
(二)、SPWM 的原理采样控制理论有一个重要的原理——冲量等效原理：大小、波形不相同的窄脉冲变量，例如电压V(t)，作用于惯性系统（例如RLC电路）时，只要它们的冲量，即变量对时间的积分相等，其作用效果相同。
V DV o 图3-1 单相桥式逆变电路的拓扑结构图3-2 用SPWM电压等效正弦电压如果将图3-2所示的标准正弦波等分成很多份，那么一个连续的正弦波也可以看作是一系列幅值为正弦波片段的窄脉冲组成。
如果每个片段的面积分别与①、②、③…所示一系列等宽不等高的矩形窄脉冲的面积相等，那么从冲量等效的观点看，由①、②、③…这些等宽不等高矩形脉冲波构成的阶梯波和标准正弦波是等效的。
进一步，如果让图3-1所示逆变器产生如图3-2所示一系列幅值为±U d 的等高不等宽矩形电压窄脉冲，每个电压脉冲的面积（冲量）分别与①、②、③…面积相等，于是图3-2中的登高不等宽的脉冲电压和正弦电压也是冲量等效的。
作用于R、L、C惯性系统后基本是正弦波。
※(三)、双极性正弦脉冲宽度调制（重点）图3-3 双极性正弦脉宽调制输出波形基于载波的SPWM如图3-3所示，图中的高频三角波v c成为载波，正弦波v r称为调制波或参考调制波。
PSIM仿真设计单相桥式SPWM逆变器
PSIM仿真设计单相桥式PWM逆变器一、实验目的1.加深对SPWM基本原理的理解2.熟悉双极性脉冲宽度调制和单极倍频正弦脉宽调制的原理。
3.掌握PSIM仿真软件基本操作并搭建单相SPWM仿真验证双极性脉冲宽度调制和单极倍频正弦脉宽调制；实验验证单级倍频正弦脉宽调制的特点。
二、实验设备表4-1 实验所需设备表三、实验原理(一)、单相桥式电路（H桥）拓扑及其工作原理电压型全桥逆变电路共有四个开关管：T1、T2、T3、T4和四个续流二极管二极管D1、D2、D3、D4，如图4.1所示。
当T1、T4导通时，V ab=V D；当T2、T3导通时，V ab=-V D；当T1、T3导通时V ab=0；当T2、T4导通时，V ab=0（其中T1、T2不能同时导通；T3、T4不能同时导通）。
因此控制四个开关管的通断可以控制输出电压在V D、-V D、0之间变化。
(二)、SPWM 的原理采样控制理论有一个重要的原理——冲量等效原理：大小、波形不相同的窄脉冲变量，例如电压V(t)，作用于惯性系统（例如RLC电路）时，只要它们的冲量，即变量对时间的积分相等，其作用效果相同。
V DV o 图3-1 单相桥式逆变电路的拓扑结构图3-2 用SPWM电压等效正弦电压如果将图3-2所示的标准正弦波等分成很多份，那么一个连续的正弦波也可以看作是一系列幅值为正弦波片段的窄脉冲组成。
如果每个片段的面积分别与①、②、③…所示一系列等宽不等高的矩形窄脉冲的面积相等，那么从冲量等效的观点看，由①、②、③…这些等宽不等高矩形脉冲波构成的阶梯波和标准正弦波是等效的。
进一步，如果让图3-1所示逆变器产生如图3-2所示一系列幅值为±U d 的等高不等宽矩形电压窄脉冲，每个电压脉冲的面积（冲量）分别与①、②、③…面积相等，于是图3-2中的登高不等宽的脉冲电压和正弦电压也是冲量等效的。
作用于R、L、C惯性系统后基本是正弦波。
※(三)、双极性正弦脉冲宽度调制（重点）图3-3 双极性正弦脉宽调制输出波形基于载波的SPWM如图3-3所示，图中的高频三角波v c成为载波，正弦波v r称为调制波或参考调制波。
单相单极性SPWM逆变电路matlab仿真
单相单极性SPWM逆变电路matlab仿真计算机仿真实验报告专业：电气工程及其自动化班级：11电牵4班姓名：江流在班编号：26指导老师：叶满园实验日期：2014年5月15日一、实验名称：单相单极性SPWM逆变电路MATLAB仿真二、目的及要求了解并掌握单相单极性SPWM逆变电路的工作原理； 2.进一步熟悉MATLAB中对Simulink 的使用及构建模块； 3.进一步熟悉掌握用MATLAB绘图的技巧。
三、实验原理1.单相单极性SPWM逆变的电路原理图2、单相单极性SPWM逆变电路工作方式单极性PWM控制方式（单相桥逆变）：在Ur和U c的交点时刻控制IGBT的通断，Ur正半周，V1保持通，V2保持断，当Ur>cu 时使V4通，V3断，U0=Ud，当Ur<U c时使V4断，V3通，U0=0。
Ur负半周，V1保持断，V2保持通，当Ur<cu时使V3通，V4断，U0=-U d，当Ur>Uc时使V3断，V4通，U0=0。
输出电压波形四、实验步骤及电路图1、建立MATLAB仿真模型。
以下分别是主电路和控制电路（触发电路）模型：2、参数设置本实验设置三角载波的周期为t，通过改变t 的值改变输出SPWM矩形波的稠密，从而调节负载获取电压的质量。
设置正弦波周期为0.02s，幅值为1。
直流电源幅值为97V，三角载波幅值为 1.2V，三角载波必须正弦波正半周期输出正三角载波，而在正弦波负半周期输出负三角载波，这可以通过让三角载波与周期与正弦波相同、幅值为1和-1的矩形波相乘实现。
五、实验结果与分析1、设置三角脉冲波形的周期t=0.02/9s时的仿真结果：2、设置三角脉冲波形的周期t=0.02/21s时的仿真结果：根据仿真结果和面积等效原理可知，模拟电路成功的实现了将直流逆变成交流。
对比可发现，当三角载波的周期设置的越小时输出电压的作用效果越接近正弦电压的作用效果，可以推理：当三角载波的周期为无穷小时，逆变电路便输出标准的正弦波,只是电力电子开关器件的关断需要一定的时间，故实际中是做不到的。
实验单相逆变器单极性和双极性SPWM调制技术的仿真
图4三相PWM逆变电路
当 时，给V1导通信号，给V4关断信号， ；当 时，给V4导通信号，给V1关断信号， 。当给V1(V4)加导通信号时，可能是V1(V4)导通，也可能是VD1(VD4)导通。 、 和 的PWM波形只有 两种电平。 波形可由 、 得出，当1和6通时， = ，当3和4通时， = ，当1和3或4和6通时， =0。 、 的波形可同理得出。
图3是采用IGBT作为开关器件的单相桥式电压型逆变电路。
图3单相桥式PWM逆变电路
单相桥式逆变电路双极性PWM控制方式：在 的半个周期内，三角波载波有正有负，所得PWM波也有正有负，其幅值只有± 两种电平。同样在调制信号 和载波信号 的交点时刻控制器件的通断。 正负半周，对各开关器件的控制规律相同。当 > 时，给V1和V4导通信号，给V2和V3关断信号。如 >0，V1和V4通，如 <0，VD1和VD4通， = 。当 < 时，给V2和V3导通信号，给V1和V4关断信号。如 <0，V2和V3通，如 >0，VD2和VD3通， =- 。这样就得到图2所示的双极性的SPWM波形。
图8三相调制波与三角载波波形
3.3
双
图9单相桥式PWM逆变器主电路图
为了使仿真界面简洁，仿真参数易于修改，通用桥（Universal Bridge）的触发脉冲是图5所示部分封装成的子模块。对于单相SPWM控制方式的逆变电路，有如下重要参数：
载波比N——载波频率 与调制信号频率 之比，即N = / 。
调制度m――调制波幅值 与载波幅值 之比，即m＝ / 。
输出电压基波幅值 = ，其中， 为直流侧电源电压。
将调制度m设置为0.9，调制波频率设为50Hz，载波频率设为基波的30倍（载波比N=30），即1500Hz，仿真时间设为0.04s，在powergui中设置为离散仿真模式，采样时间设为1e-006s，运行后可得仿真结果，建立m文件，程序如下所示：（示波器名称设置为inv）
单相逆变器SPWM调制技术的仿真
丰求疚迪，、夕课程设计(论文)任务书电气学院 _____________ 学院08电力牵引专业二班一、课程设计(论文)题目单相逆变器SPWM调制技术的仿真二、课程设计(论文)工作自2011年6月_20_日起至2009年6月25 日止。
三、课程设计(论文)地点：____________________ 电气学院机房_____________________________________________四、课程设计(论文)内容要求：1本课程设计的目的(1)熟练掌握MATLAE语言的基本知识和技能；(2)熟悉matlab 下的simulink 禾口simpowersystems 工具箱；(3)熟悉构建单相桥式逆变器SPWM单极性和双极性调制的仿真模型;(4)培养分析、解决问题的能力；提高学生的科技论文写作能力。
2 •课程设计的任务及要求1)基本要求：(1)要求对主电路和脉冲电路进行封装，并对调制度和载波比参数进行封装；(2)仿真参数为：E=100-300V; Ma=0.8-0.95; N=9-21; h=0.0001s，其他参数自定；(3)给出调制波原理图、相电压、相电流、线电压、不同器件所承受的电压波形以及频谱图，要求采用subplot作图；(4 )选取不同参数进行仿真，比较仿真结果有何变化，给出自己的结论。
(5)利用matlab下的simulink和simpowersystems工具箱构建单相桥式逆变器spwm 单极性和双极性调制的仿真模型。
2)创新要求：封装使仿真模型更加美观、合理3)课程设计论文编写要求(1)要按照课程设计模板的规格书写课程设计论文(2)论文包括目录、正文、心得体会、参考文献等(3)课程设计论文用B5纸统一打印，装订按学校的统一要求完成4)答辩与评分标准：(1 )完成原理分析：20分；(2 )完成设计过程：40分；(3)完成调试：20分；(4)回答问题：20分；5)参考文献：[1]刘凤君•现代逆变技术及应用[M]. 北京：科学出版社，2006.[2]伍家驹，王文婷，李学勇，等.单相SPWI逆变桥输出电压的谐波分析[J]. 电力自动化设备,2008, 28（4）: 45-49, 52.[3]王兆安，刘进军，电力电子技术，机械工业出版社，2009.5[4]汤才刚，朱红涛，李莉，陈国桥，基于PW的逆变电路分析，《现代电子技术》2011年6月25日课程设计（论文）评审意见年月日目录1........................................................... 引言. - 5 -2............................................................... 软件介绍. - 6 -3.电力电子电路的仿真实验系统设计........................... - 7 -3.1实验系统总体设计.......................................3.2电力电子电路S lMULINK仿真，具有以下特点•…4...................................................................................... 单相逆变器SPW碉制技术的仿真 ........................................................ -8 -4.1单相逆变器SPW调制电路的基本结构图.……4.2单相逆变器SPW调制电路的工作原理......................4.2.1逆变器SPW调制原理............................ -8 -4.2.2SPWM 控制方式................................. -10 -4.3单相逆变器SPWI调制电路的S lMULINK模型.……4.3.1单极性SPW仿真的模型图 ......................... -12 -4.3.1单极性SPW仿真的模型图 ......................... -13 -4.4 模型参数的设定模型仿真图及其分析 ..........................4.3.1单极性SPW仿真............................... -14 -- 7 - - 7 --8-8- 12 -4.3.2双极性SPW仿真............................... -19 -5.结束语................................................... -25 -6.参考文献 ................................................ - 26 -单相逆变器SPW调制技术仿真的课程设计[摘要] ：随着电力电子技术的不断发展，可控电路直流电动机控制，可变直流电源等方面得到了广泛的应用, 而这些都是以逆变电路为核心。
6单相正弦波脉宽调制（spwm）逆变电路实验报告
实验报告课程名称：现代电力电子技术实验项目：单相正弦波脉宽调制（SPWM）逆变电路验实验时间：实验班级：总份数：指导教师：朱鹰屏自动化学院电力电子实验室二〇〇年月日广东技术师范学院实验报告电气工程及其自学院：自动化学院专业：班级：成绩：动化姓名：学号：组别：组员：实验地点：电力电子实验室实验日期：指导教师签名：实验（六）项目名称：单相正弦波脉宽调制（SPWM）逆变电路实验1.实验目的和要求(1)熟悉单相交直交变频电路原理及电路组成。
(2)熟悉ICL8038的功能。
(3)掌握SPWM波产生的基理。
(4)分析交直交变频电路在不同负载时的工作情况和波形，并研究工作频率对电路工作波形的影响。
2.实验原理采用SPWM正弦波脉宽调制，通过改变调制频率，实现交直交变频的目的。
实验电路由三部分组成：即主电路, 驱动电路和控制电路。
主电路部分:AC/DC (整流) DC/AC (逆变)图4-1 主电路结构原理图如图4-1所示, 交直流变换部分（AC/DC ）为不可控整流电路（由实验挂箱DJK09提供）；逆变部分（DC/AC ）由四只IGBT 管组成单相桥式逆变电路，采用双极性调制方式。
输出经LC 低通滤波器，滤除高次谐波，得到频率可调的正弦波（基波）交流输出 。
本实验设计的负载为电阻性或电阻电感性负载，在满足一定条件下,可接电阻启动式单相鼠笼式异步电动机。
(2)驱动电路:如图4-2（以其中一路为例）所示，采用IGBT 管专用驱动芯片M57962L ，其输入端接控制电路产生的SPWM 信号，其输出可用以直接驱动IGBT 管。
其特点如下：①采用快速型的光藕实现电气隔离。
②具有过流保护功能，通过检测IGBT 管的饱和压降来判断IGBT 是否过流,过流时IGBT 管CE 结之间的饱和压降升到某一定值，使8脚输出低电平，在光藕TLP521的输出端OC1呈现高电平，经过流保护电路（见图4-3），使4013的输出Q 端呈现低电平，送控制电路， 起到了封锁保护作用。
单极性模式PWM逆变电路的计算机仿真
逆变电路是P W M控制技术最为重要的应用场合。
这里在研究单相桥式P WM逆变电路的理论基础上，采用Ma t la b的可视化仿真工具S i mu lin k建立单相桥式单极性控制方式下P W M逆变电路的仿真模型，通过动态仿真，研究了调制深度、载波频率对输出电压、负载上电流的影响；并分析了输出电压、负载上电流的谐波特性。
仿真结果表明建模的正确性，并证明了该模型具有快捷、灵活、方便、直观等一系列特点，从而为电力电子技术教学和研究中提供了一种较好的辅助工具。
关键词:Matlab/Simulink；PWM逆变电路；动态仿真；建模；PWM控制技术是逆变电路中应用最为广泛的技术，现在大量应用的逆变电路中，绝大部分都是PWM型逆变电路。
为了对PWM型逆变电路进行分析，首先建立了逆变器控制所需的电路模型，采用IGBT作为开关器件，并对单相桥式电压型逆变电路和PWM控制电路的工作原理进行了分析，运用MATLAB中的SIMULINK对电路进行了仿真，给出了仿真波形，并运用MATLAB提供的powergui模块对仿真波形进行了FFT分析（谐波分析）。
通过仿真分析表明，运用PWM控制技术可以很好的实现逆变电路的运行要求。
目录摘要 (1)前言 (2)一逆变电路相关概述 (4)1.1 .MATLAB的介绍 (4)1.2 PWM技术 (4)1.3PWM控制方法 (5)二主电路工作原理说明 (10)2.1 PWM控制的基本原理 (10)三主电路设计的详细过程 (12)四仿真模型的建立及各模块参数设置 (14)4.1单极性PWM控制发生电路模型 (14)4.2单极性SPWM方式下的单相桥式逆变电路 (16)五、总结 (23)参考文献 (24)七、体会 (25)一逆变电路相关概述1.1 .MATLAB的介绍MATLAB将矩阵运算、数值分析、图形处理、编程技术结合在一起，为用户提供了一个强有力的科学及工程问题的分析计算和程序设计工具，它还提供了专业水平的符号计算、文字处理、可视化建模仿真和实时控制等功能，是具有全部语言功能和特征的新一代软件开发平台。
SPWM电压型逆变电路谐波仿真分析
收稿日期:2000-07-10 修订日期:2000-08-18]电器电工技术]SPWM 电压型逆变电路谐波仿真分析万健如,林志强,杨 帆,禹华军(天津大学,天津 300072)摘 要:根据SPW M 基本原理,应用M AT LAB 软件及其电气模块库,建立逆变电路及其负载感应电机模型,针对影响逆变电路输出电压频谱分布的主要因素进行仿真分析,对仿真结果进行比较,得出其频谱分布的规律性结论。
根据结论,通过设计加装滤波器来抑制逆变电路输出谐波,并加以仿真比较,得到了较好的滤波效果。
关 键 词:SPW M;谐波分析;逆变电路中图分类号:T M921.51 文献标识码:A 文章编号:1001-4551(2000)06-0050-04H armonic Simulation and Analysis of V oltage -sourced SPWM I nverterW AN Jian 2ru ,LI N Zhi 2qiang ,Y ANGfan ,Y U Hua 2jun(Tianjin Univer sity ,Tianjin 300072)Abstract :By the principle of SPW M ,the inverter and m ortor m odel based on the P ower System Blockette in M AT LAB s oftware is established.The rule of harm onic spectrum distribution and the trends toward which harm onics vary with inverter parameters have been given after the quantitative harm onic analysis of inverter output wave.At last ,a sim ple practical and effective filter is de 2signed to eliminate the ham ornics and verified by the simulating results.K ey w ords :SPW M;harm onic analysis ;inverter1 引 言随着PW M 技术的发展,调速性能得到很大提高,变频器应用越来越广泛,但逆变电路输出侧产生的高次谐波对其负载和周围电气装置会产生很大负面影响。
倍频单极性SPWM调制法逆变器设计
目录1 设计要求 (1)2 逆变器控制方式选择 (1)3 方案设计 (2)3.1系统总体框图 (2)3.2主电路的设计 (3)3.3 DSP的选取 (4)3.4驱动电路的设计 (5)3.5采样电路 (6)3.6保护电路 (6)4 元件参数计算 (7)4.1输出滤波电感L f、滤波电容C f的选取 (7)4.2变压器的设计84.3功率开关的选择 (8)5 仿真结果 (9)5.1驱动波形 (9)5.2功率开关器件两端的电压波形 (10)5.3逆变器输出波形 (10)6 结论 (11)参考文献 (12)1 设计要求主要内容：利用倍频单极性SPWM 调制法究逆变器的调制方式，分析系统的稳定性和外特性，给出系统的硬件结构框图，设计系统各个部分的硬件电路，完成数字控制SPWM 逆变器的原理试验和仿真。
基本要求：输入电压：40～60VDC ；输出额定容量：1kVA ；输出电压：220V ±3%；输出电压频率：50Hz 载波频率：25kHz ；THD ：≤3%。
2 逆变器控制方式选择传统逆变器的控制电路都是采用模拟电路和小规模数字集成电路实现的。
随着信息技术的发展，数字控制技术在逆变电源控制领域已得到越来越广泛的应用。
综合考虑系统性价比以及数字控制方式存在的问题，目前，部分数字化（CPU ）产生基准正弦，宽频带的电压调节器仍由模拟电路实现）不失为中小功率逆变器控制电路的优选方案。
本文分别对两种模拟/数字混合控制方案进行了比较研究，分析了它们的设计与实现，给出了相关实验结果。
本章研究的混合控制方式，也是基于数字控制器的。
利用DSP 取代纯模拟控制中的一些实现环节，如基准正弦发生器、输出过载保护、输出过压/欠压保护等，对于减小控制电路复杂程度、提高系统控制特性是有好处的。
同时，混合控制方式也考虑了数字控制可能产生的一些问题，尽可能保留模拟控制的优点，仍采用模拟电路实现电压调节器，与全数字控制系统相比，提高了系统带宽频率和动态响应速度。
单双极性SPWM单相桥电压型逆变电路课程设计单极性
单极性PWM控制方式调制信号ur为正弦波，载波uc在ur的正半周为正极性的三角波，在ur的负半周为负极性的三角波。
在ur的正半周，V1保持通态，V2保持断态。
当ur>uc时使V4导通，V3关断，uo=Ud。
当ur<uc时使V4关断，V3导通，uo=0。
在ur的负半周，V1保持断态，V2保持通态。
当ur<uc时使V3导通，V4关断uo=-Ud。
当ur>uc时使V3关断，V4导通，uo=0。
主电路在每个开关周期内输出电压在正和零（或负和零）间跳变，正、负两种电平不会同时出现在一个开关周期内，故称为单极性SPWM。
七、单极性SPWM调制分析载波比和调制深度的定义与双极性SPWM相同。
它不适于半桥电路，而双极性SPWM在半桥、全桥电路中都可以使用。
与双极性SPWM相同，在m<=1和fc>>f的条件下，单极性SPWM逆变电路输出的基波电压u1的幅值U1m满足如下关系：U1m=mUd 即输出电压的基波幅值随调制深度m线性变化，故其直流电压利用率与双极性时也相同。
就基波性能而言，单极性SPWM和双极性SPWM完全一致，但在线性调制情况下它的谐波性能优于双极性调制：开关次整数倍谐波消除，值得考虑的最低次谐波幅值较双极性调制时小得多，所需滤波器也较小。
八、建立单极性SPWM仿真模型单极性SPWM触发信号产生图：触发电路中三角载波（Triangle）参数设置：“Time V alues”为[0 1/fc/2 1/fc]，“Output V alues”为[1 0 1]。
