buck电路拓扑及其工作原理1. 引言在现代电子设备中，为了提供稳定的电源供应，经常需要使用直流电源转换电路。

Buck电路是一种常用的直流电源转换电路，可将高电压降低为所需的低电压。

本文将介绍Buck电路的拓扑结构以及其工作原理。

2. Buck电路基本结构Buck电路采用开关元件控制电能的传递，由以下几个基本组成部分构成：2.1 输入电源输入电源为Buck电路提供能量，可以是直流电源或者交流电源连接的整流电路。

2.2 开关元件Buck电路中常用的开关元件有MOSFET和二极管。

其中，MOSFET可将电能从输入侧传递到输出侧，而二极管则起到反向导电的作用。

2.3 能量储存元件能量储存元件用于储存和传输能量，常用的元件包括电感和输出电容。

电感在Buck电路中起到储能的作用，而输出电容则用于平滑输出电压。

2.4 控制电路控制电路用于监测输出电压，并根据需要调节开关元件的导通时间以控制输出电压的稳定性。

3. Buck电路工作原理Buck电路的工作原理可以分为两种工作状态：导通状态和截止状态。

下面将详细介绍这两种状态下的工作原理。

3.1 导通状态在导通状态下，MOSFET导通，电流从输入电源经过电感流向输出电容和负载。

此时，电感储存能量，输出电流为正。

3.2 截止状态在截止状态下，MOSFET截止导通，电流无法通过，此时，电感释放储存的能量，输出电流为零。

二极管反向导电，维持输出电路的稳定。

3.3 工作周期Buck电路在导通状态和截止状态之间不断切换，形成工作周期。

每个工作周期可分为导通时间和截止时间。

4. Buck电路工作原理的优势及应用Buck电路具有以下优势：4.1 高效性Buck电路采用开关控制，通过调节开关元件的导通时间，可以实现高效能量转换。

4.2 可变输出通过控制电路调节开关元件的导通时间，可以实现不同的输出电压。

4.3 稳定性控制电路监测输出电压，可以及时调整开关元件的导通时间，保持输出电压的稳定性。

三种基础拓扑(buck boost buck

0.275)
三种基础拓扑（buck boost buck

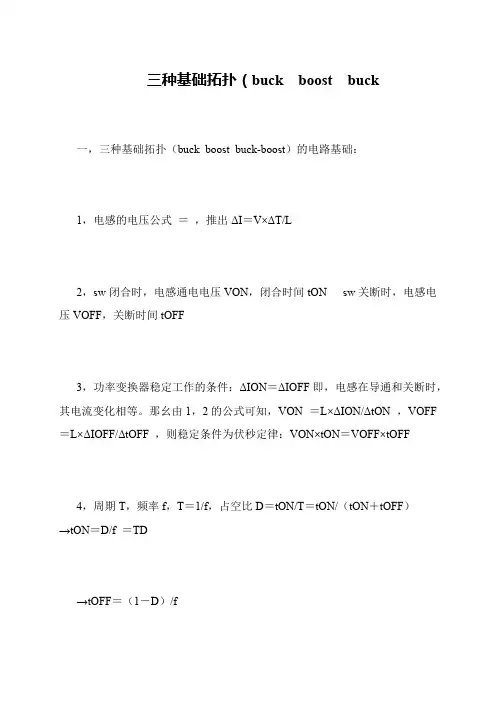

一，三种基础拓扑（buck boost buck-boost）的电路基础： 1，电感的电压公式＝，推出 ΔI＝V×ΔT/L 2，sw 闭合时，电感通电电压 VON，闭合时间 tON sw 关断时，电感电压 VOFF，关断时间 tOFF 3，功率变换器稳定工作的条件：ΔION＝ΔIOFF 即，电感在导通和关断时，其电流变化相等。那幺由 1，2 的公式可知，VON ＝L×ΔION/ΔtON ，VOFF ＝L×ΔIOFF/ΔtOFF ，则稳定条件为伏秒定律：VON×tON＝VOFF×tOFF 4，周期 T，频率 f，T＝1/f，占空比 D＝tON/T＝tON/（tON＋tOFF） →tON＝D/f ＝TD →tOFF＝（1－D）/f
12，电流纹波率 r＝ΔI/ IL＝2IAC/IDC 在临界导通模式下，IAC
＝IDC，此时 r＝2 见 P51

r＝ΔI/ IL＝VON×D/Lf IL＝(VIN－VO)×D/Lf IL
＝VOＦＦ×（1－D）/Lf IL＝VO×（1－D）/Lf IL
13，峰峰电流 IPP＝ΔI＝2IAC＝r×IDC＝r×IL
9，由 3、4 可得 D＝tON/（tON＋tOFF）＝VOFF/（VOFF VON）由 8 可得：D＝VO/{（VIN－VO）＋VO} D＝VO/ VIN 10，直流电流 IDC＝电感平均电流 IL，即 IDC≡IL＝Io 见 5 11，纹波电流 IAC＝ΔI/2＝VIN（1－D）D/ 2Lf＝VO（1－ /2Lf 由 1，3、4、9 得， ΔI＝VON×tON/L
某型号的 DC-DC 集成电路输入电压范围是 4.7-16V，现在有个电路用它
来把 12V 转为 3.3V，最大输出电流是 2A。如果开关频率是 500KHZ，那幺

Buck工作原理分析，连续模式，断续模式

Buck工作原理分析，连续模式，断续模式Part01：Buck电路工作原理：图1-1 Buck电路拓扑结构Buck电路的拓扑结构如图1-1所示：（1） input接输入电源，既直流电动势；（2） IGBT1为开关管，可以选择以全控型开关管为主，对于高频状态多使用MOSFET,对于高电压状态，多采用IGBT（MOSFET或者IGBT由Buck电路具体工作情况决定）。

Buck变换器又称降压变换器，通过控制input侧直流电动势的供电与断电实现输出测的降压。

开关管的控制方式根据控制信号的不同主要又分为以下三种方式：a) 脉冲调制型：保持开关周期T不变，调节开关导通时刻ton，（PWM: Pulse Width Modulation）最常用，最容易实现b) 频率调制（调频型）：保持开关导通时间ton不变，改变开关周期T.c) 混合调制：同时改变ton和T，使得占空比ton/T发生改变。

（3）电感储能，Buck电路中电感起到储能的作用，当开关管导通后，电源向电感充电；当开关管关闭后，电感经过二极管续流。

通常电感中电流是否连续取决于开关频率、滤波电感L和电容C的数值。

（4）二极管为续流二极管，当开关管关断以后，为电感的能量提供续流通道。

（5）输出负载侧接负载，一般先经过电容滤波然后再接负载。

Part02：工作工程分析分析方法1：常规角度分析（时域分析）本次设计中，以MOSFET为例分析Buck电路的工作工程。

Buck 电路根据电感电流IL的连续与断续存在连续导通工作状态和非连续导通工作状态。

（1） CCM模式下：（Continuous Conduction Mode）连续工作模式当开关管导通时,等效电路如图2-2所示：图2-1 开关管导通时，等效电路图由图2-1所示，输入电源Vin向整个电路供电，电感电流增加，一开始，流过电感的电流小于负载电流IL，此时负载电流由电感和电容共同提供。

当电流逐渐增加到大于输出的平均电流的时候，电感电流为负载和电容提供能量。

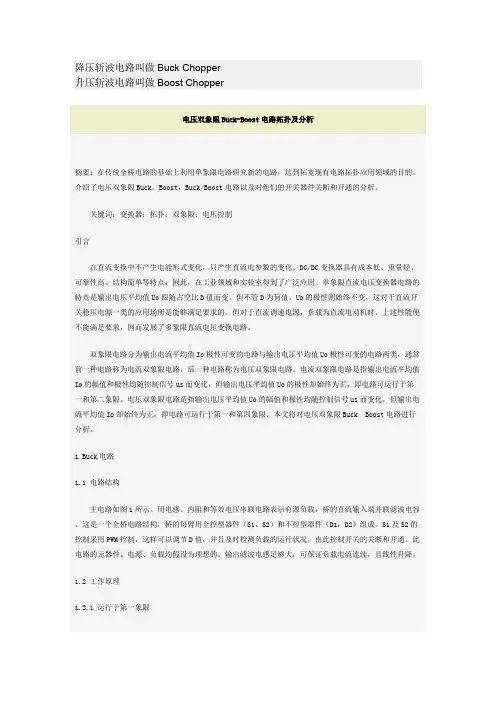

Buck-Boost详解(最新整理)

1.2 工作原理
1.2.1 运行于第一象限
这是指输出端电压平均值和电流平均值均为正的工作状态。
（0≤t≤DT） S1 及 S2 均导通，等效电路如
图 2(a)所示，输出电压 Uo 为 Ud，输入电流等于输出电流，输出电流线性增长，负载从电源吸取能量。
(DT≤t≤T) S1 导通，S2 断开，D1 正偏续流，等效电路如图 2(b)所示，由于 S1 与 D1 导通，Uo 的值 Xiao Bian gives you a passage. Minand once said, "people who learn to learn are very happy people.". In every wonderful life, learning is an eternal theme. As a professional clerical and teaching position, I understand the importance of continuous learning, "life is diligent, nothing can be gained", only continuous learning can achieve better self. Only by constantly learning and mastering the latest relevant knowledge, can employees from all walks of life keep up with the pace of enterprise development and innovate to meet the needs of the market. This document is also edited by my studio professionals, there may be errors in the document, if there are errors, please correct, thank you!
