北京某办公楼中央空调设计案例
北京某大厦空调设计实例
北京某大厦空调设计建设部建筑设计院潘云钢变风量空调系统正开始逐渐用于民用建筑空调之中。
本文对变风量系统及风机盘管加新风系统与定风量系统进行了比较后认为其具有较大的发展前途，并通过实际工程的设计对该系统的设计（尤其是用于出租办公楼时）进行了一定的探讨。
笔者希望能与广大设计同仁一起共同就此进行商榷，以推广这一先进系统的采用和提高我国空调设讨和运行管理的水平。
一、概述玻璃幕墙分为采光与不采光两部分，不采光部分为单层玻璃内加80mm岩棉进行保温（由幕墙厂商提供），采光部分采用双层中空玻璃。
经计算，全楼空调耗冷量为6977kw(冷指标87w／m2），耗热量为5814kw（热指标72w／m2），空调通风设备的电气安装容量为2750kw（耗电指标40w/m2），空调加湿采用70KPa低压蒸汽，全楼搂加湿用蒸汽耗量为1100kg/h。
二、空调水系统本工程空调采用双管制系统。
夏季供冷水（7／12℃），由设于冷冻机房的四台离心式冷水机组提供（每台机组制冷量为1744kw）；冬季供热水（70／60℃），由设于热交换间的板式汽水热交换器提供，其蒸汽源由单建的锅炉房提供，冬夏的季节转换通过设于冷冻机内的手动切换阀进行。
由于本工程的使用性质是以办公楼为主，故采用一次泵系统即可满足使用要求。
本工程的一个特点是造价较高，因此业主希望尽可能的增加使用面积，在这一前提下，由于无法在大楼中间层加设备层，因而本工程水系统竖向无法进行分区。
导致其底部设备承压均有较大的提高，本工程主要设备（如冷水机组、冷热水泵。
地下部分的空调机和风机盘管等）均要求工作压力为1．8mPa，另外，本工程由大无膨胀水箱位置，故在冷冻机房内设置了气体定压罐补水定压。
三、空调风系统根据被空调房间所在的位置和使用性质的不同，本工程共采用了三种不同的空调风系统型式。
1．地下一、二层及一、二、三层的办公室采用新风加风机盘管系统。
地下一层至首层的办公室按小房间分隔及使用性质明确，用新风加风机盘管即可满足正常的使用要求；二、三层为大空间出租办公室，按理来说用上述系统并不是十分理想的，但是由于建筑平面的限制，无法设集中空调机房，故只能仍按上述系统设计。
北京市某国际中心中央空调设计案例

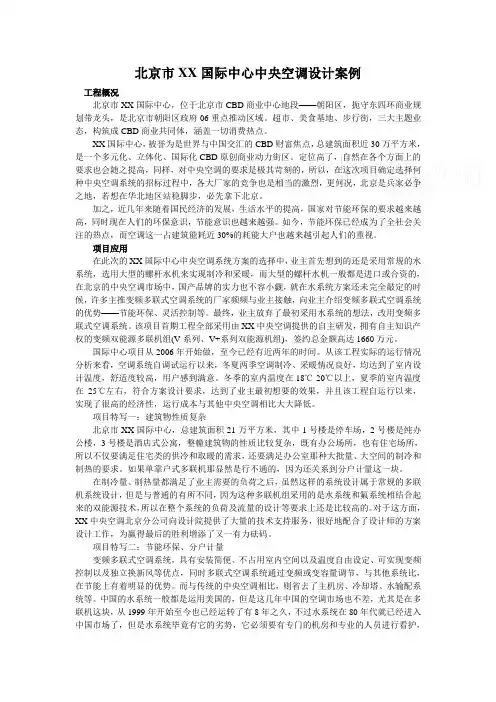

北京市XX国际中心中央空调设计案例工程概况北京市XX国际中心，位于北京市CBD商业中心地段——朝阳区，扼守东四环商业规划带龙头，是北京市朝阳区政府06重点推动区域。
