经典建筑之 楼梯案例 介绍 结构分析
4-2楼梯的结构形式解析
台阶构造
面层 C10混凝土 80厚碎石 素土夯实
料石镶砌 1:3:6三合土 素土夯实
(a)
(b)
面层 钢筋混凝土踏步 踏步斜梁
面层 片石砌台基 砂夹石换土垫层
冰冻线
换土大于冻深 (c) (d)
(a)混凝土台阶；(b)石砌台阶；(c)钢筋混凝土架空台阶；(d)换土地基台阶
房屋主体沉降、热胀冷缩、冰冻等因素，都有可能 造成台阶与坡道的变形 。解决方法为加强房屋主体 与台阶及坡道之间的联系，以形成整体沉降；或索 性将二者结构完全脱开，加强节点处理。
板式楼梯受力
现浇钢筋混凝土板式楼梯的配筋
板式楼梯实例
2、 梁板式楼梯
• 平台梁间 由梯段梁 支承踏步 板；钢砼 踏步板的 主筋沿踏 面的长方 向； • 钢砼梯段 梁的主筋 沿长方向 配置
梁式楼梯
两侧双梁一侧单梁源自中间单梁3、悬挑楼梯
• 取消楼梯一端 的平台梁及其 支座，可取得 较好的视觉效 果。
小型构件装配式楼梯的种类:
1、梁承式 预制踏步板搁置在斜梁上，斜梁搁 置在平台梁上，平台梁搁置在楼梯间墙 上。 2、墙承式 预制踏步板直接搁置在两侧墙上。 （没有斜梁) 3、悬挑式 预制踏步板一端砌在楼梯间的侧 墙内，另一端悬挑。
各种预制踏步板
小构件装配式楼梯构成示意
小构件装配式楼梯实例
多种材料制作的小构件装配式楼梯
• 幼托及小学校等使用对象主要为儿童的 建筑物中，需要在0.60m左右的高度再 设置一道扶手，以适应儿童的身高。对 于养老建筑以及需要进行无障碍设计的 场所，楼梯扶手的高度应为0.85m，而 且也应在0.65m的高度处再安装一道扶 手。
• ●栏杆常用立杆材料多为圆钢、方钢、扁 钢及钢管。固定方式有与预埋件焊接、开 脚预埋(或留孔后装)、与埋件栓接、用膨胀 螺栓固定等。其安装部位多在踏面的边沿 位置或踏步的侧边。
楼梯结构的分析
楼梯结构的分析
施工中要求楼梯不仅有足够的通行能力和疏散能力，而且要坚固、耐久、防火、安全和美观。
电梯是用于层数较多或有特殊要求的建筑中（如工厂、医院、商场等），一般分为载客和载货两类，应根据不同电梯厂家提供的设备尺寸、运行速度和对土建的要求进行具体设计。
自动扶梯使用于具有大量频繁而连续人流的大型公共建筑（如火车站、地铁站、航空港、展览馆、游乐场、商场等）。
室内坡道的特点是省力（室内坡道的坡度一般小于10度）、通行量大，但占用面积多。
坡道通常用于有车辆通过，大量集中人流或其它特殊要求的建筑中（如车库、医院、托幼建筑、大型公共建筑和其他无障碍设计要求的建筑）。
一、楼梯的类型
1、按位置不同分：楼梯有室内与室外两种。
2、按使用性质分：室内有主要楼梯、辅助楼梯；室外有安全楼梯、防火楼梯。
3、按材料分：有木质、钢筋混凝土、钢质、混合式及金属楼梯。
4、按楼梯的平面形式不同，可分为如下几种：。
房屋建筑学楼梯及构造设计讲解
1400-250+900-80= 1970 仍不能满足2m的净 空高度要求，因此需要调节梯段踏步数或者将 局部梁上翻。
1、屋面构造做法一：柔性防水屋面
● 材料—不透水、有一定延展性和弹性的 卷材
如改性油毡、高分子卷材等
● 构造层次—在找坡层之上依次做找平层 和防水层；为减少气候对防水卷 材的影响，应在其上加做保护层
银色反光涂料二度(或细砂保护层)
20厚1：3水泥砂浆找平 1：6蛭石混凝土找坡，最薄处20厚
≧
屋面构造做法二：刚性防水屋面
第二步：楼梯剖面设计
解决方法： 利用室内外的高差或局部改变梯段的步数以争取平台
下的净高。但要注意同时兼顾变化后给上、下局部的 空间带来的高度上的变化。 在进展剖面设计的时候，可以对第一步中所设定数据 进展修改，例如，调整踏步的面宽和高度，可能获得 较为满意的梯段相对位置和下部净高。
第三步、制图
一、 楼梯设计
2. 楼梯的平面表示法
由于所谓平面图其实是平剖面图，其剖且位置 默认为站在该层平面上的人眼的高度位置，因 此在楼梯的平面图上会出现剖切线。
在底层楼梯平面中，一般只有上行段，剖切线 将梯段在人眼的高度处截断；
中间层楼梯平面按理应该上、下有两条剖切线， 它们之间相差梯段某一端两个相邻平台之间的 面至面的高度，楼梯的上下行两局部在剖切线 处重叠；
④楼梯形式： a、双跑式楼梯，最小宽度为1100
〔指构造宽度〕； b、做现浇式楼梯，板式或梁板式
自定； c、结合楼梯形式，栏杆或栏板做
楼梯—钢筋混凝土楼梯构造(建筑构造)
（b）无平台梁 图2 现浇钢筋混凝土板式楼梯
二、梁板式楼梯
梁板式楼梯的楼梯段由踏步板和斜梁组成，踏步板把 荷载传给斜梁，斜梁两端支承在平台梁上。
楼梯荷载的传力 过程为： 荷载→踏步板→斜梁 →平台梁→楼梯间墙。
图3 现浇钢筋混凝土板式楼梯
⒈明步（正梁式梯段）
斜梁一般设两根， 位于踏步板两侧的下 部，这时踏步外露。
现浇钢筋混凝土楼梯构造
现浇式钢筋混凝土楼梯：把楼梯段和平台整体浇筑在 一起的楼梯。
特点：消耗模板量大，施工工序多，施工速度慢，但 整体性好、刚度大、有利于抗震。
现浇式钢筋混凝土楼梯按结构形式不同，分为板式楼 梯和梁板式楼梯。
一、板式楼梯
板式楼梯是把楼梯段看作一块斜放的板， 它通常由 梯段板、平台梁、平台板组成。
⒉暗步（反梁式梯段）
斜梁位于踏步板 两侧的上部，这时踏 步被斜梁包在里面。
（a）明步楼梯
（b）暗步楼梯
图4 明步楼梯和暗步楼梯
⒊仅一根斜梁
单梁式楼梯受力较复杂，但外形轻巧、美观， 多用于对建筑空间造型有较高要求时。
（a）梯段一侧设斜梁 （b）梯段两侧设斜梁 图5 单梁楼梯楼梯
（c）梯段中间设斜梁
楼梯荷载的传力过程为：荷载→踏步板→梯段板→平 台梁→墙或柱。
楼梯板分为有平 台梁和无平台梁两种情 况。
图1 板平台 梁上，平台梁之间的水平 距离为楼梯段的跨度。
⒉无平台梁的板式楼梯
（a）有平台梁
将楼梯段和平台板组合 成一块折板，这时的跨度为 楼梯段的水平投影长度与平 台宽度之和。
楼梯—楼梯的设计实例(建筑构造)
5.1认识楼梯

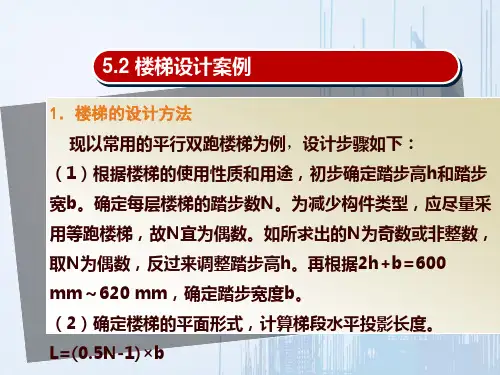

5.2 楼梯设计案例
1 150+700=1 850 mm。 再将首层高度内两跑楼梯的踏步数由原来的8+8步调整为 9+7步，首层第一跑楼梯梯段增加了一步踏步，平台梁下部 空间净高又增加了175 mm，即 1 850+175=2 025 mm，满足平台梁下部通行净高大于2 000 mm高度的要求。将以上结果列成计算公式，则有： 175×4+175×9-250=2 025 mm 对二层休息平台下部的通行净高计算为： 175×7+175×8-250=2 375 mm 计算结果表明，该处的通行净高仍满足平台梁下部通行净高 大于2 000 mm高度的要求。
5.2 楼梯设计案例
（3）计算楼梯间的平面尺寸。 （4）进行楼梯开间方向的验算，确定梯井宽度C，梯井宽 C=60 mm～200 mm；计算梯段宽度B，B=(开间-C-墙厚) ／2， （5）进行进深方向的验算，初步确定中间平台宽D，D应不 小于梯段宽B，根据中间平台宽度D及梯段长度L，计算楼层 平台宽度D1，D1=进深-L-D。 （6）进行楼梯净高的验算，使之符合净空高度的要求。 （7）绘出楼梯的平面图及剖面图。
5.1认识楼梯
5.2 楼梯设计案例
（7）如图所示为设计结果的平面图和剖面图。
一层平面图
二层平面图
5.1认识楼梯
5.2 楼梯设计案例
三层（1）根据楼梯的使用性质和用途，初步确定踏步高h和踏步 宽b，确定各楼层踏步数N。 参考表中住宅建筑类型的数据，取踢面高h=175 mm。 根据2h+b=600 mm～620 mm，b=600-2×175=250 mm，根据住宅规范的规定，踏步宽度应大于等于260 mm， 故取b=260 mm，确定梯段坡度h/b=175/260=0.673， 此坡度换算成角度为 33 °941′，对于居住建筑的梯段来说，是一个比较适宜的坡 度。
旋转楼梯的结构分析
旋转楼梯的结构分析
旋转楼梯的使用范围是比较广泛的，在很多的住宅中都可以看到。
旋转楼梯一般称为螺旋型楼梯或是螺旋式楼梯，以中心柱为中心旋转而上。
因为其占空间面积小并且结构优美，受到大多数人的追捧。
1、构造原理
螺旋式楼梯一般是围绕中心柱装修设计，平面呈圆形，其平台和踏步均为扇形平面，踏步内侧宽度很小。
2、旋转楼梯省空间
旋转楼梯省空间，如果空间比较小，一般来讲，旋转楼梯的井口尺寸最小可以达到1300*1300MM，或1400*1100MM。
在阁楼或是小空间的复式型楼房中装修旋转楼梯是比较常见的。
3、旋转楼梯受力情况
常见的旋转楼梯也就是中柱旋转式楼梯，它只有一个受力点，就是中心受力。
这样的结构造成了如在楼梯的外侧行走的话，踏步板处于上下晃动状态。
旋转楼梯的承重力一般是150KG到200KG，然而其他成品钢木楼梯的承重通常是400KG左右。
无中柱式旋转楼梯主要靠踏步下的双螺旋梁来支撑负重，或由楼梯的栏杆来支撑荷载。
无中柱式旋转楼梯的受力比较复杂，通常是由楼梯中各个部件的相互作用力组合一起受力，不利于计算，对于楼梯梁的平面稳定不易于控制。
4、旋转楼梯应用场合
旋转楼梯是比较窄小的，这种楼梯不能用作主要人流交通和疏散楼梯，但因其流线型结构、美观、典雅，节约空间，通常用于楼层数不多的写字楼、阁楼、居民楼或作为建筑小品布置在庭院或室内使用。

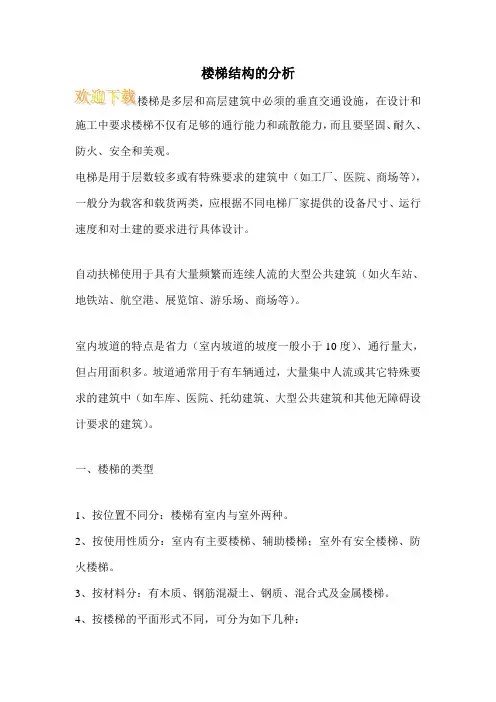

楼梯结构设计分析
楼梯结构设计分析楼梯是多层和高层建筑中必须的垂直交通设施，在设计和施工中要求楼梯不仅有足够的通行能力和疏散能力，而且要坚固、耐久、防火、安全和美观。
电梯是用于层数较多或有特殊要求的建筑中（如工厂、医院、商场等），一般分为载客和载货两类，应根据不同电梯厂家提供的设备尺寸、运行速度和对土建的要求进行具体设计。
自动扶梯使用于具有大量频繁而连续人流的大型公共建筑（如火车站、地铁站、航空港、展览馆、游乐场、商场等）。
室内坡道的特点是省力（室内坡道的坡度一般小于10度）、通行量大，但占用面积多。
坡道通常用于有车辆通过，大量集中人流或其它特殊要求的建筑中（如车库、医院、托幼建筑、大型公共建筑和其他无障碍设计要求的建筑）。
一、楼梯的类型1、按位置不同分：楼梯有室内与室外两种。
2、按使用性质分：室内有主要楼梯、辅助楼梯；室外有安全楼梯、防火楼梯。
3、按材料分：有木质、钢筋混凝土、钢质、混合式及金属楼梯。
4、按楼梯的平面形式不同，可分为如下几种：a）直上式（单跑直楼梯）；b）直上式（多跑直楼梯）c）双折式楼梯；d）合上双分式楼梯；e）分上双合式楼梯；f）曲尺楼梯（折角楼梯）；g）三折式楼梯；h）三折式楼梯（中间加设电梯）；i）交叉式楼梯j）剪刀式楼梯；k）螺旋形楼梯；l）弧形楼梯。
二、楼梯的组成楼梯一般由楼梯段、平台及栏杆（或栏板）三部分组成1、楼梯梯段设有踏步供楼层间上下行走的通道构件称为梯段，踏步由踏面（供行走时踏脚的水平部分）和踢面组成（形成踏步高度的垂直部分）。
梯段是楼梯的主要使用和承重部分，它由若干个踏步组成。
为减少人们上下楼梯时的疲劳和适应人行的习惯，一个楼梯段的踏步数要求最少不少于3级且最多不超过18级。
2、楼梯平台连接两楼梯段之间的水平板称为平台。
平台可用来连接楼层、转换梯段方向和行人中间休息。
有楼层平台、中间平台之分。
介于两个楼层中间供人们在连续上楼时稍加休息的平台称为中间平台，中间平台又称休息平台。
上海楼梯简介
上海楼梯，作为一种建筑元素，体现了不同历史时期和风格在上海住宅、公共建筑以及别墅设计中的独特应用。
以下是对上海楼梯的简介与分析：1.历史特色：o老上海味道：在许多老上海的房屋中，楼梯设计具有鲜明的时代特征和地域文化印记，往往融合了东方传统与近代建筑风格。
这种楼梯可能采用较为简洁的柱头和没有繁复卷边花纹的栏杆，体现出一种古朴而厚重的现代感。
2.结构特点：o楼梯段（楼梯跑）：楼梯通常由连续的几个踏步组成一个楼梯段，楼梯段的设计必须符合人体工程学原理，以减少上下楼时的疲劳感。
例如，每个楼梯段的踏步数会控制在一个合理的范围内，以保证行走舒适性。
o三跑结构：部分楼梯采用三跑形式，即中间有一个休息平台，使空间得到转折和过渡，既实用又兼顾美观。
3.设计要点：o别墅楼梯设计：上海别墅楼梯在设计上尤其注重空间利用和美学效果，针对别墅内部相对宽裕的空间，可以设计更为大气且具有艺术感的楼梯样式。
然而，设计中需要避免台阶忽高忽低，确保使用者的安全，对于狭小空间，则可能倾向于选择节省空间的螺旋式楼梯设计。
4.材质选用：o材质多样性：上海楼梯的材料选择多样，包括但不限于木制楼梯、混凝土楼梯、金属楼梯以及砖砌楼梯等。
木楼梯因其制作方便、款式丰富而受到欢迎，但耐久性和静音性相对较弱；而混凝土和金属楼梯则更显坚固耐用，常用于商业或公共建筑中。
5.功能与装饰结合：o上海楼梯不仅注重实用性，同时也常常作为室内装饰的重要组成部分，设计师会通过巧妙的线条设计、光影运用以及与周围环境的和谐搭配，将楼梯打造成室内的视觉焦点。
总之，上海楼梯的设计充分考虑到了安全、实用、美观及与整体建筑风格的协调统一，是上海建筑文化的一种表现形式。
随着时代的发展，楼梯设计也不断融入现代元素和技术手段，呈现出更加多元化的面貌。
消防楼梯设计案例分析报告
消防楼梯设计案例分析报告1. 引言消防楼梯作为建筑物的重要组成部分，起到了在火灾等紧急情况下的疏散通道作用。
合理的消防楼梯设计能够提供有效的疏散途径，确保人员安全疏散。
本报告将对某楼宇消防楼梯的设计案例进行分析和评估。
2. 案例描述某楼宇建筑的消防楼梯设置在建筑物的一侧，由楼梯井、扶手和防护设施组成。
楼梯井宽度为1.2米，采用混凝土结构；扶手材质为不锈钢，高度为0.9米；防护设施包括楼梯间的防火门、防火卷帘和疏散指示标志。
3. 设计分析3.1 楼梯井宽度楼梯井宽度是决定疏散速度的关键因素之一，宽度过窄可能导致人员拥挤而影响疏散效率，宽度过宽则增加了建筑物的占地面积。
在本案例中，楼梯井宽度为1.2米，符合建筑法规要求。
3.2 扶手高度扶手的设置旨在提供额外的支撑，保证人员在紧急情况下的稳定行走。
合适的扶手高度能够提供舒适的握持位置，减轻疏散时人员的紧张情绪。
本案例中的扶手高度为0.9米，符合设计规范。
3.3 防护设施防护设施包括楼梯间的防火门、防火卷帘和疏散指示标志。
防火门和防火卷帘的设置能够有效地将火势隔离，延缓火势蔓延，为人员疏散争取时间。
疏散指示标志的设置能够指导人员正确的疏散方向，避免混乱和迷失。
4. 设计评估本案例的消防楼梯设计符合建筑法规和设计规范，能够提供有效的疏散通道。
楼梯井宽度、扶手高度和防护设施的设置合理，能够在紧急情况下保障人员的安全疏散。
然而，在实际使用过程中，仍需注意以下问题：4.1 人员疏散速度尽管楼梯井宽度符合要求，但在实际疏散时，人员密度可能会影响疏散速度。
建议在楼梯入口处设置合理的人员引导措施，避免拥挤和堵塞。
4.2 逃生训练和应急预案消防楼梯的设计仅起到疏散通道的作用，为了确保人员能够正确有效地疏散，需要进行逃生训练并编制详细的应急预案。
楼宇管理方应定期组织逃生演练，提高人员的应急意识和疏散能力。
4.3 维护和检查消防楼梯的维护和检查是确保其正常运行的关键。
建议楼宇管理方定期进行消防设施的维修和保养，确保其处于良好的工作状态。
楼梯建筑元素分析报告
楼梯建筑元素分析报告
本次楼梯建筑元素分析报告将从以下几个方面进行分析：
1. 结构设计：
楼梯的结构设计主要考虑到承重能力和稳定性。
常见的楼梯
结构包括直梯、螺旋梯和曲线梯等。
根据楼梯的高度和使用需求，选定合适的结构方式，并确保结构的安全性和舒适性。
2. 材料选择：
楼梯的材料选择对于建筑的整体风格和使用寿命都至关重要。
常见的楼梯材料包括木材、金属和玻璃等。
每种材料都有其独特的特点和适用范围，需要根据楼梯的设计和使用环境选择合适的材料。
3. 尺寸与步高：
楼梯的尺寸和步高对于使用者的舒适性和安全性起着重要的
作用。
步高过高或过低都会影响行走的舒适性，同时要考虑到使用者的身高和需求，确保楼梯的尺寸能够满足实际使用的要求。
4. 扶手与栏杆设计：
扶手和栏杆是楼梯上的重要设计元素，不仅提供了支撑和平
衡的功能，也起到了保护使用者的作用。
扶手的高度和设计形式应符合人体工程学原理，栏杆的结构和固定方式应满足相关安全标准。
5. 照明设计：
楼梯的照明设计对于提供良好的视觉效果和使用者的安全性有着重要影响。
合理的照明布局和照明强度能够减少使用者的眩晕和迷失感，同时在紧急状况下提供足够的照明。
以上是对楼梯建筑元素的分析报告，通过对结构设计、材料选择、尺寸与步高、扶手与栏杆设计以及照明设计等方面进行综合考虑，能够实现功能与美观的统一，提升楼梯的实用性和舒适性。
建筑楼梯的设计方案分析
根据层高H和初选步高h 定每层步数N： N=H/h。 根据步数N和步宽b决定梯段水平投影长度L ：
L=(1/2N-1)xb 确定梯井宽度C。 根据楼梯间开间净宽A 和梯井宽C 确定梯段宽度a ：
a=(A-C)/2， 检验其是否满足紧急疏散人流股数要求（调整C）。 根据初选中间平台宽D1(D1≥a)和楼层平台宽D2(D2 ＞a) 以及梯段水平投影长度L 检验楼梯间进深净长度B，
3.楼梯段的宽度
楼梯段是楼梯的主要组成部分之一， 它是供人们上下通行的，因此楼梯的宽度 必须满足上下人流及搬运物品的需要。楼 梯段宽度的确定要考虑同时通过人流的股 数及是否需通过尺寸较大的家具或设备等 特殊的需要。
一般楼梯段需考虑同时至少通过两股人流，即上行 与下行在楼梯段中间相遇能通过。按每股人流500 －600mm宽度考虑。
一般室内扶手高度取900-1000mm；
托幼建筑中楼梯扶手高度应适合儿童身材，扶手高
度一般取600mm；但注意在600mm处设一道扶手， 900mm处仍应设扶手，此时楼梯为双道扶手。
扶手宽度宜为60 ～80 mm。
顶层平台的水平安全栏杆扶手高度应适
当加高一些，一般不宜小于1000mm，为 防止儿童穿过栏杆空档而发生危险，栏杆 之间的水平距离不应大于120mm
—0.600
综合上两种方式 采取长短跑梯段 的同时，降低底层中间平台下地坪标 高。
2.100
14个 踏步
将底层采用单跑楼梯 直接从室外 上二层，底层用直行单跑或直行双跑 楼梯直接从室外上二层。
3.600
提高底层层高 公共建筑如办公楼、商场 、宾馆等可采用加大底层层高的办法。如层高 选用4800mm以上
建筑楼梯设计分析
建筑楼梯设计分析楼梯是楼层间的垂直交通枢纽，是楼房的重要组成部分。
不同的建筑类型，对楼梯性能的要求不同，楼梯的形式也不一样。
文章指出不同的建筑类型对楼梯性能的要求不同，楼梯的形式也不一样，在美观、刚度、荷载取值等方面应开展一系列比照，并从空间、材质、适宜人群等方面，对楼梯设计类型、分类以及设计过程中的注意事项开展了阐述。
楼梯是楼层间的垂直交通枢纽，是楼房的重要构件。
在高层建筑中虽然以电梯和自动扶梯作垂直交通的重要手段，但楼梯仍是必不可少的。
多层轻钢构造楼梯主要用于两大类建筑：工业建筑和民用建筑，而民用建筑又包括公共建筑和住宅两类。
在不同的建筑类型，对楼梯性能的要求不同，楼梯的形式也不一样。
一、楼梯设计考虑作为上下楼层之间的联系，可以通过楼梯、电梯、自动扶梯、坡道等垂直交通设施。
在设有电梯和自动扶梯的建筑中，也必须同时设置楼梯。
楼梯的设计除要求符合使用功能、造型美观外，还应做到牢固、耐久、安全、防火。
楼梯的数量应有足够的通行宽度和满足消防疏散的能力；楼梯间的位置应醒目易找，并应有直接的采光和自然通风。
楼梯间的门应开向人流疏散方向，底层应有直接对外的出口；当底层楼梯需要经过大厅而到达出口时，楼梯间距出口处不得大于消防疏散距离。
1.楼梯的所有部件应光滑、圆润，没有突出的、锋利的部分，以免对使用者造成无意的伤害。
试想一下，当女士们穿着裙子，飞天一样地飘上楼去，前面走，后面却给挂上了，会产生什么样的视觉效果。
同时楼梯的踏板，要注意做圆角处理，防止对脚部造成伤害。
2.施工是否快捷、方便：选择楼梯还要选择一下楼梯的安装方式。
快捷、方便的安装对于你和邻居都会有意义。
方便的安装方式在安装的过程中会把噪声和粉尘减少到最低程度。
而需要焊接的楼梯在安装过程中存在着安全隐患，气味和粉尘也是对家居环境的污染。
3.楼梯照明是否讲究：从楼梯所处的位置来讲，给人感觉大多较暗，所以光源的设计就变得尤为重要。
主光源，次光源、艺术照明等方面都要根据实际情况而定，过暗的灯光不利于行走安全，过亮又易出现眩光，因此光线要掌握在柔和的同时到达一定清晰的程度。
建筑概论楼梯分析
建筑概论楼梯分析
建筑概论楼梯分析
5.4.3 扶手 楼梯扶手按材料分有木扶手、金属扶手、塑料扶手等，
以构造分有漏空栏杆扶手、栏板扶手和靠墙扶手等。 木扶手、塑料扶手藉建筑木概螺论楼丝梯分通析过扁铁与漏空栏杆连接；
建筑概论楼梯分析
▪2、增加室内外高差。
▪3、将上述两种方法结合，即降低底层中间 平台下的地面标高，同时增加楼梯底层第 一个梯段的踏步数量。
▪4、将底层采用单跑楼梯，这种方式多用于 少雨地区的住宅建筑。
▪5、取消平台梁，即平台板和梯段组合成一 块折形板。
6. 2 现浇钢筋混凝土楼梯
▪ 钢筋混凝土楼梯按施工方式可分为现浇式和预制装配式两
现浇钢筋混凝土梁板式梯段 （a）正梁式梯段； （b）反梁式梯段
▪ 在梁板式结构中，单梁式楼梯是近年来公共建筑中采用较 多的一种结构形式。这种楼梯的每个梯段由一根梯梁支承 踏步。梯梁布置有两种方式：一种是单梁悬臂式楼梯，另 一种是单梁挑板式楼梯建筑。概论单楼梁梯分楼析 梯受力复杂，梯梁不仅受 弯，而且受扭。但这种楼梯外形轻巧、美观，常为建筑空 间造型所采用。［单梁悬臂式楼梯如下图］
楼梯的宽度必须满足 上下人流及搬运物品的需建筑要概。论楼梯分析 从确保安全角度出发，楼梯 段宽度是由通过该梯段的人 流数确定的。 二、楼梯的坡度与踏步尺寸 楼梯梯段的最大坡度不宜超 过38o；当坡度小于20o时， 采用坡道；大于45o时，则 采用爬梯［楼梯、坡道、爬 梯的坡度范围如图］
楼梯坡度实质上与楼梯踏步密切相关，踏步高与宽之比 即可构成楼梯坡度。踏步高常以h表示，踏步宽常以b 表示，
建筑概论楼梯分析
预制装配墙悬臂式钢筋混凝土楼梯用于嵌固踏步板的 墙体厚度不应小于240mm，踏步板悬挑长度一般 ≤1800mm。踏步板一般采用L形带肋断面形式，其人墙嵌
民用建筑楼梯设计实例
民用建筑楼梯设计实例以下是两个常见的民用建筑楼梯设计实例：1. 直梯设计实例：直梯是在民用建筑中最常见的楼梯类型，其设计实例如下：- 框架结构：直梯的主要构件包括支撑结构、梁、踏步、扶手和踏板等。
支撑结构通常由混凝土或钢结构构成，确保梯子的稳定性和安全性。
- 尺寸要求：直梯的宽度应根据建筑设计的需求确定。
一般来说，直梯的宽度应在900mm至1200mm之间，以适应人们的通行需求。
此外，踏步和踏板的尺寸也需要符合相关标准，以确保人们行走的舒适度和安全性。
- 安全要求：直梯应配置防滑的踏步和踏板，以减少人们在上下楼梯时的摔倒风险。
此外，直梯应配备坚固的扶手，方便人们攀扶和保持平衡。
- 楼梯间距：直梯的楼梯间距应根据当地建筑法规和安全标准确定。
一般来说，楼梯间距应保持在合理范围内，以便人们在上下楼梯时能够自如地行走。
2. 曲线梯设计实例：曲线梯是一种具有美观、独特设计的楼梯类型，其设计实例如下：- 结构设计：曲线梯通常由多个弧形踏步组成，形成一个连续的曲面。
曲线梯具有优美的外观和独特的空间感。
- 尺寸要求：曲线梯的尺寸应根据具体需求确定。
设计师需要考虑楼梯周围的空间限制和建筑风格，以确保曲线梯的合适度和可用性。
- 安全要求：曲线梯的安全性非常重要。
设计师应确保踏步和踏板材料具有足够的防滑性能，并使用合适的扶手设计，以保证人们在上下楼梯时的安全。
- 照明设计：曲线梯的照明设计也非常重要。
为了避免暗角和阴影，设计师应考虑安装适当的照明设施，以提供足够的照明效果并确保人们在楼梯上的可见度。
以上是民用建筑楼梯设计的两个常见实例。
实际设计中，还需要根据具体需求和建筑风格做出相应调整。
