(2024 届北京二模)在匀强磁场中放置一个金属圆环,磁场方向与圆环平面垂直。
规定图 1 所示磁场方向为正。当磁感应强度 B 随时间 t 按图 2 所示的正弦规律变化时,
下列说法正确的是( C )。
A.t2 时刻,圆环中无感应电流
的磁通量增大,A 不符合题意;开关闭合时将滑动变阻器的
滑片向左滑动,A 线圈中的电流增大,则 B 线圈中的磁通量
增大,B 项不符合题意;开关闭合时将 A 线圈从 B 线圈中拔
出,则 B 线圈中的磁通量减小,C 项符合题意;开关闭合时
将 A 线圈倒置,再重新插入 B 线圈中,则 B 线圈中反向的
磁通量增大,D 项符合题意。
向。
3.判断磁通量是否变化的方法
(1)根据公式 Φ=BSsin θ(θ 为 B 与 S 间的夹角)判断。
(2)根据穿过平面的磁感线的条数是否变化判断。
第1讲
电磁感应现象
楞次定律
角度 2 电磁感应现象及其应用
判断感应
电流有无
的方法
产生感应
电流的三
种常见情
况
8
第1讲
电磁感应现象
楞次定律
(多选)下列各图所描述的物理情境中,能产生感应电流的是( BCD )。
2.电磁感应现象
(1)定义:当穿过闭合导体回路的 磁通量 发生变化时,闭合导体回路中有感应电流产
生,这种利用磁场产生电流的现象叫作电磁感应。
(2)感应电流的产生条件:穿过 闭合 导体电路的 磁通量 发生变化。
4
第1讲
电磁感应习题课
作业79．一半径r=10cm的圆形闭合导线回路置于均匀磁 场B ( B=0.80T)中，B与回路平面正交。若圆形回路的半径 从t=0开始以恒定的速率(dr/dt=-80cm/s)收缩，则在t=0时 刻闭合回路的感应电动势的大小是多少？如要求感应电动 势保持这一数值，则闭合回路面积应以怎样的恒定速率收 缩？
作业84．无限长直导线载有电流I，其旁放置一段长度为l与 载流导线在同一平面内且成的导线。计算当该导线在平面上 以垂直于载流导线的速度v平移到该导线的中点距载流导线 为a时，其上的动生电动势，并说明其方向。
a I
60°
l
孙秋华
Harbin Engineering University
Ⅱ 感生电动势的计算 利用法拉第电磁感应定律
1. 求长度为L的金属杆在均匀磁场B中绕平行于磁场方向的定 轴转动时的动生电动势。已知杆相对于均匀磁场B的方位 角为，杆的角速度为 ，转向如图所示。
B
孙秋华
L
Harbin Engineering University
解： ab
( v B ) dl
b 0
vBdl sin
另外一边产生的动生电动势与２大小相等绕向相同
孙秋华
Harbin Engineering University
2 3 ac 1 2 2 [ ln ] 2π a 3 a
其方向为顺时针
0 Iv l
C I D a A
孙秋华
Harbin Engineering University
6.理解涡旋电场和位移电流的概念。理解变化磁场引起电 场和变化电场引起磁场的两个基本规律，是电磁感应定 律和安培环路定律相应的推广。掌握麦克斯韦方程组的 积分形式。掌握电磁波的性质及波印廷矢量
电磁感应-习题课
20 20 2a 2a
2 2a2
24.一半径为R的无限长柱形导体上均匀流有电流I,该
导体材料的磁导率为μ0,则在导体轴线上一点的磁场
能量密度wmo= 0 ;在与导体轴线相距r处.(r<R)的
磁场能量密度wmr=
.
I 2r2
H I 1 ( I r 2 ) Ir
2r 2r R 2
(A) 1.5×106V/m; (B)1.5×108V/m; (C)3.0×106V/m; (D)3.0×108V/m.
1 2
0
E
2
B2
20
[B
]
E cB
22.有两个长直密绕螺线管,长度及线圈匝数均相同,半
径分别为r1和r2,管内充满均匀介质,其磁导率分别为μ1
和μ2,设r1 :r2 = 1 :2 , μ1:μ2 =2:1,其自感之比
杆的一端接一个N匝的矩形线圈,线圈的一部分在均匀
磁场B中,设杆的微小振动规律为 x A cost 线圈
随杆振动时,线圈中的感应电动势为
.
i
N
d dt
N
d (Bbx) dt
NBbAsin
t
6.如图所示,电量Q均匀分布在一半径为R、长为
L(L>>R)的绝缘长圆筒上,一单匝矩形线圈的一条边与
圆筒的轴线相重合.若筒以角速度 线性减速旋转.则线圈中感应电流为
0(1
0.
t t0)
线圈回路的通量等于零.
7.如图所示,一半径为r的很小的金属环,在初始时刻与
一半径为a(a>>r)的大金属圆环共面且同心,在大圆环
中通以恒定的电流I,方向如图.如果小圆环以匀角速绕
第12章-电磁感应 电磁场和电磁波
0n1I1
则穿过半径为 r2 的线圈
的磁通匝数为
N2Φ21 N2B1(π r12 )
n2lB1(πr12 )
代入 B1 计算得 2 N2Φ21 0n1n2l(πr12 )I1
则
M 21
N 2Φ21 I1
0n1n2l(πr12 )
33
12-3 自感和互感
例3 上题中，若通过长度为 l2 的线圈 N2 的电流为 I2 ， 且 I2 是随时间而变化的，那么，因互感的作用，在线 圈 N1 中激起的感应电动势是多少呢？ 解 通过线圈 N1 的磁通匝数为
dV
V 2
36
12-4 磁场的能量 磁场能量密度
例1 有一长为 l 0.20m 、截面积 S 5.0cm2 的长直 螺线管。按设计要求，当螺线管通以电流 I 450mA 时，螺线管可储存磁场能量 Wm 0.10J . 试问此长直螺
线管需绕多少匝线圈？
解 由上一节可知，长直螺线管的自感为
L 0N 2S / l
i
OP Ek dl
(v
B)
dl
OP
l
p
i
设杆长为 l
i
vBdl vBl
0
o
16
12-2 动生电动势和感生电动势
例1 一长为 L 的铜棒在磁感强度为 B 的均匀磁场中,
以角速度 在与磁场方向垂直的平面上绕棒的一端转
动，求铜棒两端的感应电动势.
解 di (v B) dl
vBdl
螺线管储存的磁场能量为
Wm
1 2
LI 2
1 2
0 N 2S
l
I2
N 1 ( 2Wml )1/ 2 1.8104匝
当 dL 0 dt
电磁感应习题课
高二物理简报 电磁感应的综合应用【知识点一】电磁感应中的电路问题、与力学综合问题1．内电路和外电路(1)切割磁感线运动的导体或磁通量发生变化的线圈都相当于 。
(2)该部分导体的电阻或线圈的电阻相当于电源的 ，其余部分是 。
2．电源电动势和路端电压(1)电动势：E ＝Bl v 或E ＝ 。
(2)路端电压：U ＝IR ＝ 。
3．安培力的大小⎭⎪⎬⎪⎫感应电动势：E ＝Bl v感应电流：I ＝E R 安培力公式：F ＝BIl ⇒F ＝B 2l 2vR4．安培力的方向(1)先用 确定感应电流方向，再用 确定安培力方向。
(2)根据楞次定律，安培力方向一定和导体切割磁感线运动方向 。
[试一试]1、如图所示，MN 、PQ 是间距为L 的平行金属导轨，置于磁感应强度为B ，方向垂直导轨所在平面向里的匀强磁场中，M 、P 间接有一阻值为R 的电阻。
一根与导轨接触良好、有效阻值为R2的金属导线ab 垂直导轨放置，并在水平外力F 的作用下以速度v 向右匀速运动，则(不计导轨电阻)( )A ．通过电阻R 的电流方向为P →R →MB ．a 、b 两点间的电压为BL vC ．a 端电势比b 端高D ．外力F 做的功等于电阻R 上发出的焦耳热2、如图所示，ab 和cd 是位于水平面内的平行金属轨道，轨道间距为l ，其电阻可忽略不计。
ac 之间连接一阻值为R 的电阻，ef 为一垂直于ab 和cd 的金属杆，它与ab 和cd 接触良好并可沿轨道方向无摩擦地滑动，其电阻可忽略。
整个装置处在匀强磁场中，磁场方向垂直于图中纸面向里，磁感应强度为B 。
当施外力使杆ef 以速度v 向右匀速运动时，杆ef 所受的安培力为( )A.v B 2l 2RB.v Bl RC.v B 2l RD.v Bl 2R【重难点突破一】电磁感应与电路知识的综合应用1.对电磁感应电源的理解(1)电源的正、负极可用右手定则或楞次定律判定。
(2)电源电动势的大小可由E ＝Bl v 或E ＝n ΔΦΔt 求得。

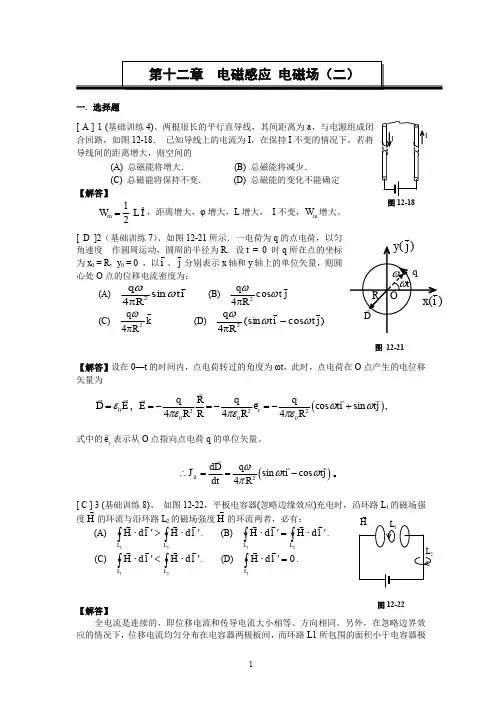

第十二章 电磁感应电磁场(二)作业答案
一. 选择题[ A ] 1 (基础训练4)、两根很长的平行直导线，其间距离为a ，与电源组成闭合回路，如图12-18．已知导线上的电流为I ，在保持I 不变的情况下，若将导线间的距离增大，则空间的(A) 总磁能将增大． (B) 总磁能将减少．(C) 总磁能将保持不变．(D) 总磁能的变化不能确定【解答】212m W L I =，距离增大，φ增大，L 增大， I 不变，m W 增大。
[ D ]2（基础训练7）、如图12-21所示．一电荷为q 的点电荷，以匀角速度作圆周运动，圆周的半径为R ．设t = 0 时q 所在点的坐标为x 0 = R ，y 0 = 0 ，以i 、j分别表示x 轴和y 轴上的单位矢量，则圆心处O 点的位移电流密度为： (A)i t R q ωωsin 42π (B) j t Rq ωωcos 42π (C) k R q 24πω (D) )cos (sin 42j t i t Rq ωωω-π 图 12-21 【解答】设在0—t 的时间内，点电荷转过的角度为ωt ，此时，点电荷在O 点产生的电位移矢量为0D E ε=, ()222000cos sin ,444rqR q q E e ti tj R R R R ωωπεπεπε=-=-=-+ 式中的r e 表示从O 点指向点电荷q 的单位矢量。
()2sin cos 4d dD q J ti tj dt R ωωωπ∴==-。
[ C ] 3 (基础训练8)、 如图12-22，平板电容器(忽略边缘效应)充电时，沿环路L 1的磁场强度H 的环流与沿环路L 2的磁场强度H 的环流两者，必有： (A) >'⎰⋅1d L l H ⎰⋅'2d L l H . (B) ='⎰⋅1d L l H ⎰⋅'2d L l H .(C) <'⎰⋅1d L l H ⎰⋅'2d L l H. (D) 0d 1='⎰⋅L l H .【解答】全电流是连续的，即位移电流和传导电流大小相等、方向相同。
电磁感应习题课
的感应电流，在i随时间增大的过程中，电阻消耗的功率
F
a
b 电阻
A.等于F的功率
B.等于安培力的功率的绝对值
C.等于F与安培力合力的功率 D.小于iE
3.两根相距为L的足够长的金属直角导轨如图所示放置，它们各有
一边在同一水平面内，另一边垂直于水平面。质量均为m的金属细
杆ab、cd与导轨垂直接触形成闭合回路，杆与导轨之间的动摩擦因数均
2.如图所示，位于一水平面内的、两根平行的光滑金属导轨，处在
匀强磁场中，磁场方向垂直于导轨所在的平面，导轨的一端与一电阻相
连；具有一定质量的金属杆ab放在导轨上并与导轨垂直。现用一平行于
导轨的恒力F拉ab，使它由静止开始向右运动。杆和导轨的电阻、感应
电流产生的磁场均可不计。用E表示回路中的感应电动势，i表示回路中
面转化为线框中的电能，另一方面使线框动能增加 C．从ab边出磁场到线框全部出磁场的过程中，F所做的功等
于线框中产生的电能 D．从ab边出磁场到线框全部出磁场的过程中，F所做的功
小于线框中产生的电能
2.如图，边长L的闭合正方形金属线框的电阻R，以速度v匀 速穿过宽度d的有界匀强磁场，磁场方向与线框平面垂直，磁 感应强度B，若L<d，线框穿过磁场的过程中产生的焦耳热为 ___________；若L>d，线框穿过磁场的过程中产生的焦耳热 为________________．
R1 R2 l a b M N P Q B v
10.如图所示，顶角θ=45º的金属导轨MON固定在水平面内，导轨处 在方向竖直、磁感应强度为B的匀强磁场中。一根与ON垂直的导体棒在 水平外力作用下以恒定速度v0沿导轨MON向右滑动，导体棒的质量 为m，导轨与导体棒单位长度的电阻均为r。导体棒与导轨接触点为a和 b，导体棒在滑动过程中始终保持与导轨良好接触。t=0时，导体棒位于 顶角O处。求：⑴t时刻流过导体棒的电流强度I和电流方向。⑵导体棒 作匀速直线运动时水平外力F的表达式。⑶导休棒在0-t时间内产生的焦 耳热Q。
第十二章 第2课时 法拉第电磁感应定律、自感和涡流-2025物理大一轮复习讲义人教版
第2课时法拉第电磁感应定律、自感和涡流目标要求1.理解法拉第电磁感应定律，会应用E ＝nΔΦΔt进行有关计算。
2.会计算导体切割磁感线产生的感应电动势。
3.了解自感现象、涡流、电磁驱动和电磁阻尼。
考点一法拉第电磁感应定律的理解及应用1．感应电动势(1)感应电动势：在电磁感应现象中产生的电动势。
(2)产生条件：穿过电路的磁通量发生改变，与电路是否闭合无关。
2．法拉第电磁感应定律(1)内容：闭合电路中感应电动势的大小，跟穿过这一电路的磁通量的变化率成正比。
(2)公式：E ＝nΔΦΔt，其中n 为线圈匝数。
①若已知Φ－t 图像，则图线上某一点的切线斜率为ΔΦΔt。
②当ΔΦ仅由B 的变化引起时，E ＝nS ΔBΔt，其中S 为线圈在磁场中的有效面积。
若B ＝B 0＋kt ，则ΔBΔt＝k 。
③当ΔΦ仅由S 的变化引起时，E ＝nB ΔSΔt。
④当B 、S 同时变化时，则E ＝n B 2S 2－B 1S 1Δt ≠n ΔB ·ΔSΔt 。
求瞬时值时，分别求出动生电动势E 1和感生电动势E 2并进行叠加。
(3)感应电流与感应电动势的关系：I ＝ER ＋r。
(4)说明：E 的大小与Φ、ΔΦ无关，决定于磁通量的变化率ΔΦΔt。
1．Φ＝0，ΔΦΔt不一定等于0。
(√)2．穿过线圈的磁通量变化越大，感应电动势也越大。
(×)3．穿过线圈的磁通量变化越快，感应电动势越大。
(√)4．线圈匝数n 越多，磁通量越大，产生的感应电动势也越大。
(×)例1(2023·湖北卷·5)近场通信(NFC)器件应用电磁感应原理进行通讯，其天线类似一个压平的线圈，线圈尺寸从内到外逐渐变大。
如图所示，一正方形NFC 线圈共3匝，其边长分别为1.0cm 、1.2cm 和1.4cm ，图中线圈外线接入内部芯片时与内部线圈绝缘。
若匀强磁场垂直通过此线圈，磁感应强度变化率为103T/s ，则线圈产生的感应电动势最接近()A ．0.30VB ．0.44VC ．0.59VD ．4.3V答案B解析根据法拉第电磁感应定律E ＝ΔΦΔt ，可得E 1＝ΔB Δt S 1，E 2＝ΔB Δt S 2，E 3＝ΔBΔtS 3，三个线圈产生的感应电动势方向相同，故E ＝E 1＋E 2＋E 3＝103×(1.02＋1.22＋1.42)×10－4V ＝0.44V ，故选B 。
电 磁 感 应 习 题 课
电 磁 感 应 习 题 课(数学表达式中字母为黑体者表示矢量)壹 内容提要一、法拉第电磁感应定律 εi = －d Φ /d t (εi =－d Ψ/d t , Ψ =N Φ) ; I i =εi /R =－(1/R )d Φ/d t , q i =⎰21d i t t t I =(1/R )(Φ1－Φ2); 楞次定律(略)。
二、动生电动势 εi = ⎰l v×B·d l 。
三、感生电动势 εi =－d Φ /d t =()⎰⋅∂∂-S S Bd t ；感生电场(涡旋电场)E k (题库为E i )：高斯定理0d i =⋅⎰SS E ，安培环路定理 ⎰=⋅ll E d k －d Φ /d t =()⎰⋅∂∂-SS Bd t ， 感生电场为无源场、有旋场(非保守场)，其电场线为闭合曲线。
四、自感 L=Φ/I (L=Ψ/I ) , εL =－L d I /d t ; 互感 M=Φ21/I 1 =Φ12/I 2 , ε21=－M d I 1 /d t , ε12=－M d I 2 /d t 。
五、磁场能量 自感磁能W m =LI 2 /2 , 磁能密度w m =B ・H / 2 , 某磁场空间的磁能W m =∫V w m d t =∫V (1/2) B ・H d t 。
六、位移电流 I d =d ψ/d t , j d =∂D/∂t , 电位移通量ψ (题库为ΦD ) ψ=∫S D ・d S 。
七、麦克斯韦方程组的积分形式V ρ d d 0⎰⎰=⋅SVS D ，()⎰⎰⋅∂∂-=⋅SlS Bl E d d t ，⎰=⋅SSB 0d ，()⎰⎰⋅∂∂+=⋅SlS Dj l H d d t 。
八、电磁波的性质 (1)横波性与偏振性，E 、H 、u 相互垂直且成右手螺旋；(2) E 、H 同步变化； (3)ε1/2E =μ1/2H ； (4)电磁波速u=1/(εμ)1/2, 真空中u=1/(ε0μ0)1/2。
人教版高考物理一轮总复习课后习题 第12单元交变电流 电磁振荡 电磁波 传感器 交变电流的产生及描述
第十二单元交变电流电磁振荡电磁波传感器作业30交变电流的产生及描述A组基础达标微练一交变电流的产生1.(浙江金华十二校联考)以下四种情境中产生正弦式交变电流的是( )A.图甲中矩形线圈绕与匀强磁场方向垂直的中心轴OO'沿顺时针方向转动B.图乙中矩形线圈的一半放在具有理想边界的匀强磁场中,线圈按图示方向绕轴线OO'匀速转动C.图丙中圆柱形铁芯上沿轴线方向绕有矩形线圈abcd,铁芯绕轴线以角速度ω转动D.图丁中矩形线圈绕与匀强磁场方向平行的中心轴OO'转动2.(浙江绍兴期末)手摇式交流发电机结构如图所示,灯泡L与交流电流表A串联后通过电刷、滑环与矩形线圈相连。
摇动手柄,使线圈在匀强磁场中绕垂直磁场的轴OO'逆时针匀速转动,从t=0时刻开始,线圈中的磁通量变化如图乙所示,下列说法正确的是( )A.t1时刻线圈中电流最大B.t3时刻通过电流表的电流改变方向C.t3时刻线圈所在平面和磁场平行D.线圈转速变快,交变电流周期将变大微练二交变电流有效值的理解与计算3.某一线圈通过的交变电流的电流—时间关系图像前半个周期为正弦如图所示,则一个周期内该电流的有效值为( )式波形的12A.32I 0B.√52I 0C.√32I 0D.52I 04.(浙江6月选考)如图所示,虚线是正弦式交变电流的图像,实线是另一交变电流的图像,它们的周期T 和最大值U m 相同,则实线所对应的交变电流的有效值U 满足( )A.U=U m 2B.U=√2U m2 C.U>√2U m2D.U<√2U m2微练三 交变电流四值的应用5.(多选)如图甲所示,将阻值为R=5 Ω的电阻接到内阻不计的正弦式交变电源上,电流随时间变化的规律如图乙所示,电流表串联在电路中测量电流的大小。
下列说法正确的是( )A.电阻R 两端电压变化规律的函数表达式为u=2.5sin 200πt VB.电阻R 消耗的电功率为1.25 WC.如图丙所示,若此交变电流由一矩形线框在匀强磁场中匀速转动产生,当线圈的转速提升一倍时,电流表的示数为1 AD.这一交变电流与图丁所示电流比较,其有效值之比为√226.单匝闭合矩形线框电阻为R,在匀强磁场中绕与磁感线垂直的轴匀速转动,穿过线框的磁通量Φ与时间t 的关系图像如图所示。
物理学教学教程(第二版)课后答案解析12
第十二章电磁感应电磁场和电磁波12－1一根无限长平行直导线载有电流I，一矩形线圈位于导线平面内沿垂直于载流导线方向以恒定速率运动（如图所示），则（）（A）线圈中无感应电流（B）线圈中感应电流为顺时针方向（C）线圈中感应电流为逆时针方向（D）线圈中感应电流方向无法确定题12-1 图分析与解由右手定则可以判断，在矩形线圈附近磁场垂直纸面朝里，磁场是非均匀场，距离长直载流导线越远，磁场越弱．因而当矩形线圈朝下运动时，在线圈中产生感应电流，感应电流方向由法拉第电磁感应定律可以判定．因而正确答案为（B）．12－2将形状完全相同的铜环和木环静止放置在交变磁场中，并假设通过两环面的磁通量随时间的变化率相等，不计自感时则（）（A）铜环中有感应电流，木环中无感应电流（B）铜环中有感应电流，木环中有感应电流（C）铜环中感应电动势大，木环中感应电动势小（D ） 铜环中感应电动势小，木环中感应电动势大分析与解 根据法拉第电磁感应定律，铜环、木环中的感应电场大小相等， 但在木环中不会形成电流．因而正确答案为（A ）．12－3 有两个线圈，线圈1对线圈2 的互感系数为M 21 ，而线圈2 对线圈1的互感系数为M 12 ．若它们分别流过i 1 和i 2 的变化电流且t i t i d d d d 21<，并设由i 2变化在线圈1 中产生的互感电动势为12 ，由i 1 变化在线圈2 中产生的互感电动势为ε21 ，下述论断正确的是（ ）．（A ）2112M M = ，1221εε=（B ）2112M M ≠ ，1221εε≠（C ）2112M M =， 1221εε<（D ）2112M M = ，1221εε<分析与解 教材中已经证明M21 ＝M12 ，电磁感应定律t i M εd d 12121=；ti M εd d 21212=．因而正确答案为（D ）． 12－4 对位移电流，下述说法正确的是（ ）（A ） 位移电流的实质是变化的电场（B ） 位移电流和传导电流一样是定向运动的电荷（C ） 位移电流服从传导电流遵循的所有定律（D ） 位移电流的磁效应不服从安培环路定理分析与解 位移电流的实质是变化的电场．变化的电场激发磁场，在这一点位移电流等效于传导电流，但是位移电流不是走向运动的电荷，也就不服从焦耳热效应、安培力等定律．因而正确答案为（A ）．12－5 下列概念正确的是（ ）（A ） 感应电场是保守场（B ） 感应电场的电场线是一组闭合曲线（C ） LI Φm =，因而线圈的自感系数与回路的电流成反比（D ） LI Φm =，回路的磁通量越大，回路的自感系数也一定大分析与解 对照感应电场的性质，感应电场的电场线是一组闭合曲线．因而 正确答案为（B ）．12－6 一铁心上绕有线圈100匝，已知铁心中磁通量与时间的关系为t Φπ100sin 100.85⨯=，式中Φ的单位为Wb ，t 的单位为s ，求在s 100.12-⨯=t 时，线圈中的感应电动势．分析 由于线圈有N 匝相同回路，线圈中的感应电动势等于各匝回路的感应电动势的代数和，在此情况下，法拉第电磁感应定律通常写成tψt ΦN ξd d d d -=-=，其中ΦN ψ=称为磁链． 解 线圈中总的感应电动势())V (π100cos 51.2d d t tΦN =-=ξ 当s 100.12-⨯=t 时，V 51.2=ξ．12－7 载流长直导线中的电流以tI d d 的变化率增长.若有一边长为d 的正方形线圈与导线处于同一平面内，如图所示.求线圈中的感应电动势.分析 本题仍可用法拉第电磁感应定律t Φd d -=ξ，来求解.由于回路处在非均匀磁场中，磁通量就需用⎰⋅=SS B Φd 来计算.为了积分的需要，建立如图所示的坐标系.由于B 仅与x 有关，即B =B (x )，故取一个平行于长直导线的宽为d x 、长为d 的面元d S ，如图中阴影部分所示，则d S =d d x ，所以，总磁通量可通过线积分求得（若取面元d S =d x d y ，则上述积分实际上为二重积分）.本题在工程技术中又称为互感现象，也可用公式tI M d d -=ξ求解. 解1 穿过面元d S 的磁通量为x d x I S B Φd π2d d 0μ=⋅=因此穿过线圈的磁通量为2ln π2d π2d 200⎰⎰===d d Id x x Id ΦΦμμ再由法拉第电磁感应定律，有 tI d t Φd d 21ln π2d d 0）（μξ=-= 解2 当两长直导线有电流I 通过时，穿过线圈的磁通量为2ln π20dI Φμ=线圈与两长直导线间的互感为 2ln π20d I ΦM μ== 当电流以tI d d 变化时，线圈中的互感电动势为tI d t I M d d 21ln π2d d 0）（μξ=-=题 12-7 图12－8 有一测量磁感强度的线圈，其截面积S ＝4.0 cm 2 、匝数N ＝160 匝、电阻R ＝50Ω．线圈与一内阻R i ＝30Ω的冲击电流计相连．若开始时，线圈的平面与均匀磁场的磁感强度B 相垂直，然后线圈的平面很快地转到与B 的方向平行．此时从冲击电流计中测得电荷值54.010C q -=⨯．问此均匀磁场的磁感强度B 的值为多少？分析 在电磁感应现象中，闭合回路中的感应电动势和感应电流与磁通量变化的快慢有关，而在一段时间内，通过导体截面的感应电量只与磁通量变化的大小有关，与磁通量变化的快慢无关．工程中常通过感应电量的测定来确定磁场的强弱．解 在线圈转过90°角时，通过线圈平面磁通量的变化量为NBS NBS ΦΦΦ=-=-=0Δ12 因此，流过导体截面的电量为ii R R NBS R R Φq +=+=Δ 则 ()T 050.0=+=NSR R q B i12－9 如图所示，一长直导线中通有I ＝5.0 A 的电流，在距导线9.0 cm 处，放一面积为0.10 cm 2 ，10匝的小圆线圈，线圈中的磁场可看作是均匀的．今在1.0 ×10－2s 内把此线圈移至距长直导线10.0 cm 处．求：（1） 线圈中平均感应电动势；（2） 设线圈的电阻为1.0×10－2Ω，求通过线圈横截面的感应电荷．题 12-9 图分析 虽然线圈处于非均匀磁场中，但由于线圈的面积很小，可近似认为穿过线圈平面的磁场是均匀的，因而可近似用NBS ψ=来计算线圈在始、末两个位置的磁链．解 （1） 在始、末状态，通过线圈的磁链分别为1011π2r IS μN S NB ψ==,2022π2r IS μN S NB ψ== 则线圈中的平均感应电动势为V 1011.111πΔ2ΔΔ8210-⨯=⎪⎪⎭⎫ ⎝⎛-==r r t IS N t μψξ 电动势的指向为顺时针方向．（2） 通过线圈导线横截面的感应电荷为C 101.11821-⨯=∆=-=t RR q ξψψ 12－10 如图（ａ）所示，把一半径为R 的半圆形导线OP 置于磁感强度为B 的均匀磁场中，当导线以速率v 水平向右平动时，求导线中感应电动势E 的大小，哪一端电势较高？题 12-10 图分析 本题及后面几题中的电动势均为动生电动势，除仍可由t ΦE d d -=求解外（必须设法构造一个闭合回路），还可直接用公式()l B d ⋅⨯=⎰l E v 求解．在用后一种方法求解时，应注意导体上任一导线元ｄl 上的动生电动势()l B d d ⋅⨯=v E .在一般情况下，上述各量可能是ｄl 所在位置的函数．矢量（v ×B ）的方向就是导线中电势升高的方向．解1 如图（ｂ）所示，假想半圆形导线OP 在宽为2R 的静止形导轨上滑动，两者之间形成一个闭合回路．设顺时针方向为回路正向，任一时刻端点O 或端点P 距 形导轨左侧距离为x ，则B R Rx Φ⎪⎭⎫ ⎝⎛+=2π212 即B R tx RB t ΦE v 2d d 2d d -=-=-= 由于静止的 形导轨上的电动势为零，则E ＝－2RvB ．式中负号表示电动势的方向为逆时针，对OP 段来说端点P 的电势较高．解2 建立如图（c ）所示的坐标系，在导体上任意处取导体元ｄl ，则()θR θB l θB E o d cos d cos 90sin d d v v ==⋅⨯=l B vB R θθBR E v v 2d cos d E π/2π/2===⎰⎰- 由矢量（v ×B ）的指向可知，端点P 的电势较高．解3 连接OP 使导线构成一个闭合回路．由于磁场是均匀的，在任意时刻，穿过回路的磁通量==BS Φ常数.由法拉第电磁感应定律tΦE d d -=可知，E ＝0又因 E ＝E OP ＋E PO即 E OP ＝－E PO ＝2RvB由上述结果可知，在均匀磁场中，任意闭合导体回路平动所产生的动生电动势为零；而任意曲线形导体上的动生电动势就等于其两端所连直线形导体上的动生电动势．上述求解方法是叠加思想的逆运用，即补偿的方法．12－11 长为L 的铜棒，以距端点r 处为支点，以角速率ω绕通过支点且垂直于铜棒的轴转动.设磁感强度为B 的均匀磁场与轴平行，求棒两端的电势差．题 12-11 图分析 应该注意棒两端的电势差与棒上的动生电动势是两个不同的概念，如同电源的端电压与电源电动势的不同．在开路时，两者大小相等，方向相反（电动势的方向是电势升高的方向，而电势差的正方向是电势降落的方向）．本题可直接用积分法求解棒上的电动势，亦可以将整个棒的电动势看作是OA 棒与OB 棒上电动势的代数和，如图（ｂ）所示．而E OA 和E OB 则可以直接利用第12－2 节例1 给出的结果．解1 如图（ａ）所示，在棒上距点O 为l 处取导体元ｄl ，则()()r L lB ωl lB ωE L-r r AB AB 221d d --=-=⋅⨯=⎰⎰-l B v 因此棒两端的电势差为()r L lB ωE U AB AB 221--== 当L ＞2r 时，端点A 处的电势较高解2 将AB 棒上的电动势看作是O A 棒和O B 棒上电动势的代数和，如图（ｂ）所示．其中221r ωB E OA =,()221r L B ωE OB -= 则 ()r L BL ωE E E OB OA AB 221--=-=12－12 如图所示，长为L 的导体棒OP ，处于均匀磁场中，并绕OO ′轴以角速度ω旋转，棒与转轴间夹角恒为θ，磁感强度B 与转轴平行．求OP 棒在图示位置处的电动势．题 12-12 图分析 如前所述，本题既可以用法拉第电磁感应定律tΦE d d -= 计算（此时必须构造一个包含OP 导体在内的闭合回路， 如直角三角形导体回路OPQO ），也可用()l B d ⋅⨯=⎰lE v 来计算．由于对称性，导体OP 旋转至任何位置时产生的电动势与图示位置是相同的．解1 由上分析，得()l B d ⋅⨯=⎰OP OP E vl αB l o d cos 90sin ⎰=v ()()l θB θωl o d 90cos sin ⎰-=l ()⎰==L L B l l B 022sin 21d sin θωθω 由矢量B ⨯v 的方向可知端点P 的电势较高．解2 设想导体OP 为直角三角形导体回路OPQO 中的一部分，任一时刻穿过回路的磁通量Φ为零，则回路的总电动势QO PQ OP E E E tΦE ++==-=0d d 显然，E QO ＝0，所以 ()221PQ B ωE E E QO PQ OP ==-=2)sin (21θωL B = 由上可知，导体棒OP 旋转时，在单位时间内切割的磁感线数与导体棒QP 等效．12－13 如图（ａ）所示，金属杆AB 以匀速12.0m s -=⋅v 平行于一长直导线移动，此导线通有电流I ＝40 A ．求杆中的感应电动势，杆的哪一端电势较高？题 12-13 图分析 本题可用两种方法求解．方法1：用公式()l B d ⋅⨯=⎰lE v 求解，建立图（a ）所示的坐标系，所取导体元x l d d =，该处的磁感强度xI μB π20=． 方法2：用法拉第电磁感应定律求解，需构造一个包含杆AB 在内的闭合回路．为此可设想杆AB 在一个静止的导轨上滑动，如图（ｂ）所示．设时刻t ，杆AB 距导轨下端CD 的距离为y ，先用公式⎰⋅=SΦS B d 求得穿过该回路的磁通量，再代入公式tΦE d d -=，即可求得回路的电动势，亦即本题杆中的电动势． 解1 根据分析，杆中的感应电动势为()V 1084.311ln 2πd 2πd d 50m 1.1m 1.00-⨯-=-=-==⋅⨯=⎰⎰v v v I μx x μxl E AB AB l B 式中负号表示电动势方向由B 指向A ，故点A 电势较高．解2 设顺时针方向为回路ABCD 的正向，根据分析，在距直导线x 处，取宽为ｄx 、长为y 的面元ｄS ，则穿过面元的磁通量为x y xI μΦd 2πd d 0=⋅=S B 穿过回路的磁通量为 11ln 2πd 2πd 0m1.1m 1.00⎰⎰-===S Iy μx y x I μΦΦ 回路的电动势为V 1084.32πd d 11ln 2πd d 500-⨯-=-=-=-=Iy μt y x I μt ΦE 由于静止的导轨上电动势为零，所以V 1084.35-⨯-==E E AB 式中负号说明回路电动势方向为逆时针，对AB 导体来说，电动势方向应由B 指向A ，故点A 电势较高．12－14 如图（ａ）所示，在“无限长”直载流导线的近旁，放置一个矩形导体线框，该线框在垂直于导线方向上以匀速率v 向右移动，求在图示位置处，线框中感应电动势的大小和方向．题 12 -14 图分析 本题亦可用两种方法求解．其中应注意下列两点：（1）当闭合导体线框在磁场中运动时，线框中的总电动势就等于框上各段导体中的动生电动势的代数和．如图（ａ）所示，导体eh 段和fg 段上的电动势为零［此两段导体上处处满足()0l B =⋅⨯d v ］，因而线框中的总电动势为()()()()hg ef hgef gh ef E E E -=⋅⨯-⋅⨯=⋅⨯+⋅⨯=⎰⎰⎰⎰l B l B l B l B d d d d v v v v 其等效电路如图（ｂ）所示．（2）用公式tΦE d d -=求解，式中Φ是线框运动至任意位置处时，穿过线框的磁通量．为此设时刻t 时，线框左边距导线的距离为ξ，如图（c ）所示，显然ξ是时间t 的函数，且有v =tξd d ．在求得线框在任意位置处的电动势E （ξ）后，再令ξ＝d ，即可得线框在题目所给位置处的电动势．解1 根据分析，线框中的电动势为hg ef E E E -=()()⎰⎰⋅⨯-⋅⨯=hgef l B l B d d v v ()⎰⎰+-=2201000d 2πd 2πl l l l d I μl d I μv v()1202πl d d l I +=1vl μ由E ef ＞E hg 可知，线框中的电动势方向为efgh ．解2 设顺时针方向为线框回路的正向．根据分析，在任意位置处，穿过线框的磁通量为()ξξμξμ120020ln π2d π21l Il x x Il l +=+=Φ⎰ 相应电动势为 ()()1120π2d d l ξξl l I μt ΦξE +=-=v 令ξ＝d ，得线框在图示位置处的电动势为 ()1120π2l d d l l I μE +=v 由E ＞0 可知，线框中电动势方向为顺时针方向．12－15 在半径为R 的圆柱形空间中存在着均匀磁场，B 的方向与柱的轴线平行．如图（ａ）所示，有一长为l 的金属棒放在磁场中，设B 随时间的变化率tB d d 为常量．试证：棒上感应电动势的大小为 2222d d ⎪⎭⎫ ⎝⎛-=l R l t B ξ题 12-15 图分析 变化磁场在其周围激发感生电场，把导体置于感生电场中，导体中的自由电子就会在电场力的作用下移动，在棒内两端形成正负电荷的积累，从而产生感生电动势．由于本题的感生电场分布与上题所述情况完全相同，故可利用上题结果，由⎰⋅=l k l E d ξ计算棒上感生电动势．此外，还可连接OP 、OQ ，设想PQOP 构成一个闭合导体回路，用法拉第电磁感应定律求解，由于OP 、OQ 沿半径方向，与通过该处的感生电场强度E k 处处垂直，故0d =⋅l E k ，OP 、OQ 两段均无电动势，这样，由法拉第电磁感应定律求出的闭合回路的总电动势，就是导体棒PQ 上的电动势．证1 由电磁感应定律，在r ＜R 区域，⎰⎰⋅-=⋅=S B tl E k d d d d ξ tB r E r k d d ππ22-=⋅ 解得该区域内感生电场强度的大小tB r E k d d 2=设PQ 上线元ｄx 处，E k 的方向如图（b ）所示，则金属杆PQ 上的电动势为 ()()222202/2d d d 2/d d 2d cos d l R l t B x r l R tB r xE l k k PQ -=-==⋅=⎰⎰θξx E 证2 由法拉第电磁感应定律，有22Δ22d d d d d d ⎪⎭⎫ ⎝⎛-==-==l R l t B t B S t ΦE E PQ 讨论 假如金属棒PQ 有一段在圆外，则圆外一段导体上有无电动势？ 该如何求解？12－16 截面积为长方形的环形均匀密绕螺绕环，其尺寸如图（ａ）所示，共有N 匝（图中仅画出少量几匝），求该螺绕环的自感L ．题 12-16 图分析 如同电容一样，自感和互感都是与回路系统自身性质（如形状、匝数、介质等）有关的量．求自感L 的方法有两种：1．设有电流I 通过线圈，计算磁场穿过自身回路的总磁通量，再用公式IΦL =计算L ．2．让回路中通以变化率已知的电流，测出回路中的感应电动势E L ，由公式t I E L L d /d =计算L ．式中E L 和tI d d 都较容易通过实验测定，所以此方法一般适合于工程中．此外，还可通过计算能量的方法求解．解 用方法1 求解，设有电流I 通过线圈，线圈回路呈长方形，如图（ｂ）所示，由安培环路定理可求得在R 1 ＜r ＜R 2 范围内的磁场分布为xNI μB π20= 由于线圈由N 匝相同的回路构成，所以穿过自身回路的磁链为12200ln π2d π2d 21R R hI N μx h x NI μN N ψS R R ==⋅=⎰⎰S B 则1220ln π2R R h N μI ψL = 若管中充满均匀同种磁介质，其相对磁导率为μr ，则自感将增大μr 倍． 12－17 如图所示，螺线管的管心是两个套在一起的同轴圆柱体，其截面积分别为S 1 和S 2 ，磁导率分别为μ1 和μ2 ，管长为l ，匝数为N ，求螺线管的自感．（设管的截面很小）题 12-17 图分析 本题求解时应注意磁介质的存在对磁场的影响．在无介质时，通电螺线管内的磁场是均匀的，磁感强度为B 0 ，由于磁介质的存在，在不同磁介质中磁感强度分别为μ1 B 0 和μ2 B 0 ．通过线圈横截面的总磁通量是截面积分别为S 1 和S 2 的两部分磁通量之和．由自感的定义可解得结果． 解 设有电流I 通过螺线管，则管中两介质中磁感强度分别为I L N μnl μB 111==,I LN μnl μB 222== 通过N 匝回路的磁链为 221121S NB S NB ΨΨΨ+=+=则自感2211221S μS μlN I ψL L L +==+= 12－18 有两根半径均为a 的平行长直导线，它们中心距离为d ．试求长为l的一对导线的自感（导线内部的磁通量可略去不计）．题 12-18 图分析 两平行长直导线可以看成无限长但宽为d 的矩形回路的一部分．设在矩形回路中通有逆时针方向电流I ，然后计算图中阴影部分（宽为d 、长为l ）的磁通量．该区域内磁场可以看成两无限长直载流导线分别在该区域产生的磁场的叠加．解 在如图所示的坐标中，当两导线中通有图示的电流I 时，两平行导线间的磁感强度为()r d I μr I μB -+=π2π200 穿过图中阴影部分的磁通量为 aa d l μr Bl ΦS a d a -==⋅=⎰⎰-ln πd d 0S B 则长为l 的一对导线的自感为aa d l μI ΦL -==ln π0 如导线内部磁通量不能忽略，则一对导线的自感为212L L L +=．L 1 称为外自感，即本题已求出的L ，L 2 称为一根导线的内自感．长为l 的导线的内自感8π02l μL =，有兴趣的读者可自行求解． 12－19 如图所示，在一柱形纸筒上绕有两组相同线圈AB 和A ′B ′，每个线圈的自感均为L ，求：（1） A 和A ′相接时，B 和B ′间的自感L 1 ；（2） A ′和B 相接时，A 和B ′间的自感L 2 ．题 12-19 图分析 无论线圈AB 和A ′B ′作哪种方式连接，均可看成一个大线圈回路的两个部分，故仍可从自感系数的定义出发求解．求解过程中可利用磁通量叠加的方法，如每一组载流线圈单独存在时穿过自身回路的磁通量为Φ，则穿过两线圈回路的磁通量为2Φ；而当两组线圈按（1）或（2）方式连接后，则穿过大线圈回路的总磁通量为2Φ±2Φ，“ ±”取决于电流在两组线圈中的流向是相同或是相反．解 （1） 当A 和A ′连接时，AB 和A ′B ′线圈中电流流向相反，通过回路的磁通量亦相反，故总通量为0221=-=ΦΦΦ，故L 1 ＝0．（2） 当A ′和B 连接时，AB 和A ′B ′线圈中电流流向相同，通过回路的磁通量亦相同，故总通量为ΦΦΦΦ4222=+=， 故L IΦI ΦL 4422===． 本题结果在工程实际中有实用意义，如按题（1）方式连接，则可构造出一个无自感的线圈．12－20 如图所示，一面积为4.0 cm 2 共50 匝的小圆形线圈A ，放在半径为20 cm 共100 匝的大圆形线圈B 的正中央，此两线圈同心且同平面．设线圈A 内各点的磁感强度可看作是相同的．求：（1） 两线圈的互感；（2） 当线圈B 中电流的变化率为－50 A ·ｓ－1 时，线圈A 中感应电动势的大小和方向．题 12-20 图分析 设回路Ⅰ中通有电流I 1 ，穿过回路Ⅱ的磁通量为Φ21 ，则互感M ＝M 21 ＝Φ21/I 1 ；也可设回路Ⅱ通有电流I 2 ，穿过回路Ⅰ的磁通量为Φ12 ，则21212I ΦM M == ． 虽然两种途径所得结果相同，但在很多情况下，不同途径所涉及的计算难易程度会有很大的不同．以本题为例，如设线圈B 中有电流I 通过，则在线圈A 中心处的磁感强度很易求得，由于线圈A 很小，其所在处的磁场可视为均匀的，因而穿过线圈A 的磁通量Φ≈BS ．反之，如设线圈A 通有电流I ，其周围的磁场分布是变化的，且难以计算，因而穿过线圈B 的磁通量也就很难求得，由此可见，计算互感一定要善于选择方便的途径．解 （1） 设线圈B 有电流I 通过，它在圆心处产生的磁感强度RI μN B B 200=,穿过小线圈A 的磁链近似为 A BA A A A S RI μN N S B N ψ200== 则两线圈的互感为H 1028.6260-⨯===RS μN N I ψM A B A A （2）线圈A 中感应电动势的大小为 V 1014.3d d 4-⨯=-=t I ME A 互感电动势的方向和线圈B 中的电流方向相同．12－21 如图所示，两同轴单匝线圈A 、C 的半径分别为R 和r ，两线圈相距为d ．若r 很小，可认为线圈A 在线圈C 处所产生的磁场是均匀的．求两线圈的互感．若线圈C 的匝数为N 匝，则互感又为多少？题 12-21 图解 设线圈A 中有电流I 通过，它在线圈C 所包围的平面内各点产生的磁 感强度近似为()2/322202d R IR μB +=穿过线圈C 的磁通为 ()22/32220π2r d R IR μBS ψC +== 则两线圈的互感为 ()2/3222202πd R R r μI ψM +== 若线圈C 的匝数为N 匝，则互感为上述值的N 倍．12－22 如图所示，螺绕环A 中充满了铁磁质，管的截面积S 为2.0 cm 2 ，沿环每厘米绕有100 匝线圈，通有电流I 1 ＝4.0 ×10 －2A ，在环上再绕一线圈C ，共10 匝，其电阻为0.10 Ω，今将开关Ｓ 突然开启，测得线圈C 中的感应电荷为2.0 ×10 －3 C ．求：当螺绕环中通有电流I 1 时，铁磁质中的B 和铁磁质的相对磁导率μr ．题 12-22 图分析 本题与题12-8 相似，均是利用冲击电流计测量电磁感应现象中通过回路的电荷的方法来计算磁场的磁感强度．线圈C 的磁通变化是与环形螺线管中的电流变化相联系的．解 当螺绕环中通以电流I 1 时，在环内产生的磁感强度110I n μμB r =则通过线圈C 的磁链为S I n μμN BS N ψr c 11022==设断开电源过程中，通过C 的感应电荷为q C ，则有()RS I n μμN ψR ψR qc r c c 110201Δ1=--=-= 由此得 T 10.02110===SN Rq I n B C r μμ 相对磁导率 1991102==I n S N Rq C r μμ 12－23 一个直径为0.01 m ，长为0.10 m 的长直密绕螺线管，共1 000 匝线圈，总电阻为7.76 Ω．求：（1） 如把线圈接到电动势E ＝2.0 V 的电池上，电流稳定后，线圈中所储存的磁能有多少？ 磁能密度是多少？*（2） 从接通电路时算起，要使线圈储存磁能为最大储存磁能的一半，需经过多少时间？分析 单一载流回路所具有的磁能，通常可用两种方法计算：方法 1： 如回路自感为L （已知或很容易求得），则该回路通有电流I 时所储存的磁能221LI W m =，通常称为自感磁能． 方法 2： 由于载流回路可在空间激发磁场，磁能实际是储存于磁场之中，因而载流回路所具有的能量又可看作磁场能量，即V w W V m m d ⎰=，式中mw 为磁场能量密度，积分遍及磁场存在的空间．由于μB w m 22=，因而采用这种方法时应首先求载流回路在空间产生的磁感强度B 的分布． 上述两种方法还为我们提供了计算自感的另一种途径，即运用V w LI V m d 212⎰=求解L ．解 （1） 密绕长直螺线管在忽略端部效应时，其自感l SN L 20μ=，电流稳定后，线圈中电流RE I =，则线圈中所储存的磁能为 J 1028.3221522202-⨯===lRSE N μLI W m 在忽略端部效应时，该电流回路所产生的磁场可近似认为仅存在于螺线管中，并为均匀磁场，故磁能密度m w 处处相等，3m J 17.4-⋅==SLW w m m （2） 自感为L ，电阻为R 的线圈接到电动势为E 的电源上，其电流变化规律⎪⎪⎭⎫ ⎝⎛-=-t L R R E I e 1，当电流稳定后，其最大值R E I m = 按题意⎥⎦⎤⎢⎣⎡=22212121m LI LI ，则R E I 22=，将其代入⎪⎪⎭⎫ ⎝⎛-=-t L RR E I e 1中，得()s 1056.122ln 221ln 4-⨯=+=⎥⎦⎤⎢⎣⎡--=R L R L t 12－24 未来可能会利用超导线圈中持续大电流建立的磁场来储存能量．要储存1 kW ·h 的能量，利用1.0Ｔ的磁场，需要多大体积的磁场？ 若利用线圈中500 A 的电流储存上述能量，则该线圈的自感系数应该多大？ 解 由磁感强度与磁场能量间的关系可得302m 0.92/==μB W V m 所需线圈的自感系数为 H 2922==I W L m12－25 中子星表面的磁场估计为108Ｔ，该处的磁能密度有多大？解 由磁场能量密度 21021098.32⨯==μB w m 3m /J 12－26 在真空中，若一均匀电场中的电场能量密度与一 0.50Ｔ 的均匀磁场中的磁场能量密度相等，该电场的电场强度为多少？解 2021E εw e =,022μB w m =,按题意，当m e w w =时，0220221μB E ε=则 1800m V 1051.1-⋅⨯==μεB E 12－27 设有半径R ＝0.20 m 的圆形平行板电容器，两板之间为真空，板间距离d ＝0.50 cm ，以恒定电流I ＝2.0 A 对电容器充电．求位移电流密度（忽略平板电容器的边缘效应，设电场是均匀的）．分析 尽管变化电场与传导电流二者形成的机理不同，但都能在空间激发磁场．从这个意义来说，变化电场可视为一种“广义电流”，即位移电流．在本题中，导线内存在着传导电流I c ，而在平行板电容器间存在着位移电流I d ，它们使电路中的电流连续，即c d I I =．解 忽略电容器的边缘效应，电容器内电场的空间分布是均匀的，因此板间位移电流2πd R j I d S d d =⋅=⎰S j ，由此得位移电流密度的大小222m A 9.15ππ-⋅===RI R I j c d d_。
第十二章-电磁感应电磁场(一)作业答案
一．选择题[ A ]1.（基础训练1）半径为a的圆线圈置于磁感强度为B 的均匀磁场中，线圈平面与磁场方向垂直，线圈电阻为R ，当把线圈转动使其法向与B 的夹角为α=60︒时，线圈中已通过的电量与线圈面积及转动时间的关系是：(A)与线圈面积成正比，与时间无关. (B) 与线圈面积成正比，与时间成正比. (C) 与线圈面积成反比，与时间无关. (D) 与线圈面积成反比，与时间成正比. 【解析】[ D ]2.（基础训练3）在一自感线圈中通过的电流I 随时间t 的变化规律如图(a)所示，若以I 的正流向作为的正方向，则代表线圈内自感电动势随时间t 变化规律的曲线应为图(b)中(A)、(B)、(C)、(D)中的哪一个？ 【解析】dt dI LL -=ε，在每一段都是常量。
dtdI［ B ］3.（基础训练6）如图所示，直角三角形金属框架abc 放在均匀磁场中，磁场B平行于ab 边，bc 的长度为l ．当金属框架绕ab 边以匀角速度转动时，abc 回路中的感应电动势和a 、c 两点间的电势差U a – U c 为(A) =0，U a – U c =221l B ω (B) =0，U a – U c =221l B ω- (C) =2l B ω，U a – U c =221l B ω (D) =2l B ω，U a – U c=221l B ω-【解析】金属框架绕ab 转动时，回路中0d d =Φt，所以0=ε。
2012c L a c b c bc b U U U U v B d l lBdl Bl εωω→→→⎛⎫-=-=-=-⨯⋅=-=- ⎪⎝⎭⎰⎰［ C ］5.（自测提高1）在一通有电流I 的无限长直导线所在平面内，有一半经为r ，电阻为R 的导线环，环中心距直导线为a ，如图所示，且r a >>。
当直导线的电流被切断后，沿着导线环流过的电量约为：(A))11(220ra a R Ir +-πμ (B)a r a R Ir +ln 20πμ (C)aR Ir 220μ (D) rR Ia 220μ 【解析】直导线切断电流的过程中，在导线环中有感应电动势大小：td d Φ=εaIR q 21φφ-=感应电流为：tR Ri d d 1Φ==ε则沿导线环流过的电量为：∆Φ=⋅Φ==⎰⎰Rt t R t i q 1d d d 1daR Ir R r a I R S B 212120200μππμ=⋅⋅=⋅∆≈［ C ］6.（自测提高4）有两个长直密绕螺线管，长度及线圈匝数均相同，半径分别为r 1和r 2．管内充满均匀介质，其磁导率分别为1和2．设r 1∶r 2=1∶2，1∶2=2∶1，当将两只螺线管串联在电路中通电稳定后，其自感系数之比L 1∶L 2与磁能之比W m 1∶W m 2分别为：(A) L 1∶L 2=1∶1，W m 1∶W m 2 =1∶1． (B) L 1∶L 2=1∶2，W m 1∶W m 2 =1∶1． (C) L 1∶L 2=1∶2，W m 1∶W m 2 =1∶2． (D) L 1∶L 2=2∶1，W m 1∶W m 2 =2∶1． 【解析】自感系数为l r n V n L 222πμμ==，磁能为221LI W m =［ B ］7.（附录C3）在圆柱形空间内有一磁感应强度为B 的均匀磁场，如图所示，B的大小以速率dB/dt 变化。
大学物理答案第12章
第十二章 电磁感应 电磁场和电磁波12－1 一根无限长平行直导线载有电流I ，一矩形线圈位于导线平面内沿垂直于载流导线方向以恒定速率运动（如图所示），则（ ） （A ） 线圈中无感应电流（B ） 线圈中感应电流为顺时针方向 （C ） 线圈中感应电流为逆时针方向 （D ） 线圈中感应电流方向无法确定题 12-1 图分析与解 由右手定则可以判断，在矩形线圈附近磁场垂直纸面朝里，磁场是非均匀场，距离长直载流导线越远，磁场越弱．因而当矩形线圈朝下运动时，在线圈中产生感应电流，感应电流方向由法拉第电磁感应定律可以判定．因而正确答案为（B ）．12－2 将形状完全相同的铜环和木环静止放置在交变磁场中，并假设通过两环面的磁通量随时间的变化率相等，不计自感时则（ ） （A ） 铜环中有感应电流，木环中无感应电流 （B ） 铜环中有感应电流，木环中有感应电流 （C ） 铜环中感应电动势大，木环中感应电动势小 （D ） 铜环中感应电动势小，木环中感应电动势大分析与解 根据法拉第电磁感应定律，铜环、木环中的感应电场大小相等， 但在木环中不会形成电流．因而正确答案为（A ）．12－3 有两个线圈，线圈1对线圈2 的互感系数为M 21 ，而线圈2 对线圈1的互感系数为M 12 ．若它们分别流过i 1 和i 2 的变化电流且ti t i d d d d 21<，并设由i 2变化在线圈1 中产生的互感电动势为12 ，由i 1 变化在线圈2 中产生的互感电动势为ε21 ，下述论断正确的是（ ）． （A ）2112M M = ，1221εε=（B ）2112M M ≠ ，1221εε≠ （C ）2112M M =， 1221εε<（D ）2112M M = ，1221εε<分析与解 教材中已经证明M21 ＝M12 ，电磁感应定律t i M εd d 12121=；tiM εd d 21212=．因而正确答案为（D ）．12－4 对位移电流，下述说法正确的是（ ） （A ） 位移电流的实质是变化的电场（B ） 位移电流和传导电流一样是定向运动的电荷 （C ） 位移电流服从传导电流遵循的所有定律 （D ） 位移电流的磁效应不服从安培环路定理分析与解 位移电流的实质是变化的电场．变化的电场激发磁场，在这一点位移电流等效于传导电流，但是位移电流不是走向运动的电荷，也就不服从焦耳热效应、安培力等定律．因而正确答案为（A ）．12－5 下列概念正确的是（ ） （A ） 感应电场是保守场（B ） 感应电场的电场线是一组闭合曲线（C ） LI Φm =，因而线圈的自感系数与回路的电流成反比 （D ） LI Φm =，回路的磁通量越大，回路的自感系数也一定大分析与解 对照感应电场的性质，感应电场的电场线是一组闭合曲线．因而 正确答案为（B ）．12－6 一铁心上绕有线圈100匝，已知铁心中磁通量与时间的关系为t Φπ100sin 100.85⨯=，式中Φ的单位为Wb ，t 的单位为s ，求在s 100.12-⨯=t 时，线圈中的感应电动势．分析 由于线圈有N 匝相同回路，线圈中的感应电动势等于各匝回路的感应电动势的代数和，在此情况下，法拉第电磁感应定律通常写成tψt ΦN ξd d d d -=-=，其中ΦN ψ=称为磁链．解 线圈中总的感应电动势())V (π100cos 51.2d d t tΦN=-=ξ 当s 100.12-⨯=t 时，V 51.2=ξ．12－7 载流长直导线中的电流以tId d 的变化率增长.若有一边长为d 的正方形线圈与导线处于同一平面内，如图所示.求线圈中的感应电动势. 分析 本题仍可用法拉第电磁感应定律tΦd d -=ξ，来求解.由于回路处在非均匀磁场中，磁通量就需用⎰⋅=SS B Φd 来计算.为了积分的需要，建立如图所示的坐标系.由于B 仅与x 有关，即B =B (x )，故取一个平行于长直导线的宽为d x 、长为d 的面元d S ，如图中阴影部分所示，则d S =d d x ，所以，总磁通量可通过线积分求得（若取面元d S =d x d y ，则上述积分实际上为二重积分）.本题在工程技术中又称为互感现象，也可用公式tIM d d -=ξ求解.解1 穿过面元d S 的磁通量为x d xIS B Φd π2d d 0μ=⋅=因此穿过线圈的磁通量为2ln π2d π2d 200⎰⎰===ddIdx xIdΦΦμμ再由法拉第电磁感应定律，有tI d t Φd d 21ln π2d d 0）（μξ=-=解2 当两长直导线有电流I 通过时，穿过线圈的磁通量为2ln π20dIΦμ=线圈与两长直导线间的互感为2ln π20d I ΦM μ==当电流以tId d 变化时，线圈中的互感电动势为 tI d t I Md d 21ln π2d d 0）（μξ=-=题 12-7 图12－8 有一测量磁感强度的线圈，其截面积S ＝4.0 cm 2 、匝数N ＝160 匝、电阻R ＝50Ω．线圈与一内阻R i ＝30Ω的冲击电流计相连．若开始时，线圈的平面与均匀磁场的磁感强度B 相垂直，然后线圈的平面很快地转到与B 的方向平行．此时从冲击电流计中测得电荷值54.010C q -=⨯．问此均匀磁场的磁感强度B 的值为多少？分析 在电磁感应现象中，闭合回路中的感应电动势和感应电流与磁通量变化的快慢有关，而在一段时间内，通过导体截面的感应电量只与磁通量变化的大小有关，与磁通量变化的快慢无关．工程中常通过感应电量的测定来确定磁场的强弱． 解 在线圈转过90°角时，通过线圈平面磁通量的变化量为NBS NBS ΦΦΦ=-=-=0Δ12因此，流过导体截面的电量为i i R R NBS R R Φq +=+=Δ则 ()T 050.0=+=NSR R q B i 12－9 如图所示，一长直导线中通有I ＝5.0 A 的电流，在距导线9.0 cm 处，放一面积为0.10 cm 2 ，10匝的小圆线圈，线圈中的磁场可看作是均匀的．今在1.0 ×10－2s 内把此线圈移至距长直导线10.0 cm 处．求：（1） 线圈中平均感应电动势；（2） 设线圈的电阻为1.0×10－2Ω，求通过线圈横截面的感应电荷．题 12-9 图分析 虽然线圈处于非均匀磁场中，但由于线圈的面积很小，可近似认为穿过线圈平面的磁场是均匀的，因而可近似用NBS ψ=来计算线圈在始、末两个位置的磁链．解 （1） 在始、末状态，通过线圈的磁链分别为1011π2r ISμN S NB ψ==,2022π2r IS μN S NB ψ==则线圈中的平均感应电动势为V 1011.111πΔ2ΔΔ8210-⨯=⎪⎪⎭⎫ ⎝⎛-==r r t IS N t μψξ 电动势的指向为顺时针方向．（2） 通过线圈导线横截面的感应电荷为C 101.11821-⨯=∆=-=t RR q ξψψ12－10 如图（ａ）所示，把一半径为R 的半圆形导线OP 置于磁感强度为B 的均匀磁场中，当导线以速率v 水平向右平动时，求导线中感应电动势E 的大小，哪一端电势较高？题 12-10 图分析 本题及后面几题中的电动势均为动生电动势，除仍可由tΦE d d -=求解外（必须设法构造一个闭合回路），还可直接用公式()l B d ⋅⨯=⎰lE v 求解．在用后一种方法求解时，应注意导体上任一导线元ｄl 上的动生电动势()l B d d ⋅⨯=v E .在一般情况下，上述各量可能是ｄl 所在位置的函数．矢量（v ×B ）的方向就是导线中电势升高的方向．解1 如图（ｂ）所示，假想半圆形导线O P 在宽为2R 的静止形导轨上滑动，两者之间形成一个闭合回路．设顺时针方向为回路正向，任一时刻端点O 或 端点P 距 形导轨左侧距离为x ，则B R Rx Φ⎪⎭⎫⎝⎛+=2π212即B R tx RB t ΦE v 2d d 2d d -=-=-= 由于静止的 形导轨上的电动势为零，则E ＝－2R v B ．式中负号表示电动势的方向为逆时针，对OP 段来说端点P 的电势较高．解2 建立如图（c ）所示的坐标系，在导体上任意处取导体元ｄl ，则()θR θB l θB E o d cos d cos 90sin d d v v ==⋅⨯=l B vB R θθBR E v v 2d cos d E π/2π/2===⎰⎰-由矢量（v ×B ）的指向可知，端点P 的电势较高．解3 连接OP 使导线构成一个闭合回路．由于磁场是均匀的，在任意时刻，穿过回路的磁通量==BS Φ常数.由法拉第电磁感应定律tΦE d d -=可知，E ＝0又因 E ＝E OP ＋E PO 即 E OP ＝－E PO ＝2R v B由上述结果可知，在均匀磁场中，任意闭合导体回路平动所产生的动生电动势为零；而任意曲线形导体上的动生电动势就等于其两端所连直线形导体上的动生电动势．上述求解方法是叠加思想的逆运用，即补偿的方法．12－11 长为L 的铜棒，以距端点r 处为支点，以角速率ω绕通过支点且垂直于铜棒的轴转动.设磁感强度为B 的均匀磁场与轴平行，求棒两端的电势差．题 12-11 图分析 应该注意棒两端的电势差与棒上的动生电动势是两个不同的概念，如同电源的端电压与电源电动势的不同．在开路时，两者大小相等，方向相反（电动势的方向是电势升高的方向，而电势差的正方向是电势降落的方向）．本题可直接用积分法求解棒上的电动势，亦可以将整个棒的电动势看作是O A 棒与O B 棒上电动势的代数和，如图（ｂ）所示．而E O A 和E O B 则可以直接利用第12－2 节例1 给出的结果．解1 如图（ａ）所示，在棒上距点O 为l 处取导体元ｄl ，则()()r L lB ωl lB ωE L-rrABAB 221d d --=-=⋅⨯=⎰⎰-l B v因此棒两端的电势差为()r L lB ωE U AB AB 221--==当L ＞2r 时，端点A 处的电势较高解2 将AB 棒上的电动势看作是O A 棒和O B 棒上电动势的代数和，如图（ｂ）所示．其中221r ωB E OA =,()221r L B ωE OB -= 则()r L BL ωE E E OB OA AB 221--=-=12－12 如图所示，长为L 的导体棒OP ，处于均匀磁场中，并绕OO ′轴以角速度ω旋转，棒与转轴间夹角恒为θ，磁感强度B 与转轴平行．求OP 棒在图示位置处的电动势．题 12-12 图分析 如前所述，本题既可以用法拉第电磁感应定律tΦE d d -= 计算（此时必须构造一个包含OP 导体在内的闭合回路， 如直角三角形导体回路OPQO ），也可用()l B d ⋅⨯=⎰lE v 来计算．由于对称性，导体OP 旋转至任何位置时产生的电动势与图示位置是相同的．解1 由上分析，得()l B d ⋅⨯=⎰OPOP E vl αB lo d cos 90sin ⎰=v()()l θB θωlod 90cos sin ⎰-=l()⎰==L L B l l B 022sin 21d sin θωθω由矢量B ⨯v 的方向可知端点P 的电势较高．解2 设想导体OP 为直角三角形导体回路OPQO 中的一部分，任一时刻穿过回路的磁通量Φ为零，则回路的总电动势QO PQ OP E E E tΦE ++==-=0d d 显然，E QO ＝0，所以()221PQ B ωE E E QO PQ OP ==-=2)sin (21θωL B = 由上可知，导体棒OP 旋转时，在单位时间内切割的磁感线数与导体棒QP 等效． 12－13 如图（ａ）所示，金属杆AB 以匀速12.0m s -=⋅v 平行于一长直导线移动，此导线通有电流I ＝40 A ．求杆中的感应电动势，杆的哪一端电势较高？题 12-13 图分析 本题可用两种方法求解． 方法1：用公式()l B d ⋅⨯=⎰lE v 求解，建立图（a ）所示的坐标系，所取导体元x l d d =，该处的磁感强度xIμB π20=． 方法2：用法拉第电磁感应定律求解，需构造一个包含杆AB 在内的闭合回路．为此可设想杆AB 在一个静止的导轨上滑动，如图（ｂ）所示．设时刻t ，杆AB 距导轨下端CD 的距离为y ，先用公式⎰⋅=SΦS B d 求得穿过该回路的磁通量，再代入公式tΦE d d -=，即可求得回路的电动势，亦即本题杆中的电动势．解1 根据分析，杆中的感应电动势为()V 1084.311ln 2πd 2πd d 50m1.1m 1.00-⨯-=-=-==⋅⨯=⎰⎰vv v I μx x μxl E ABAB l B 式中负号表示电动势方向由B 指向A ，故点A 电势较高．解2 设顺时针方向为回路AB CD 的正向，根据分析，在距直导线x 处，取宽为ｄx 、长为y 的面元ｄS ，则穿过面元的磁通量为x y xIμΦd 2πd d 0=⋅=S B 穿过回路的磁通量为11ln 2πd 2πd 0m1.1m 1.00⎰⎰-===SIyμx y x I μΦΦ回路的电动势为V 1084.32πd d 11ln 2πd d 500-⨯-=-=-=-=Iyμt y x I μt ΦE 由于静止的导轨上电动势为零，所以V 1084.35-⨯-==E E AB式中负号说明回路电动势方向为逆时针，对AB 导体来说，电动势方向应由B 指向A ，故点A 电势较高．12－14 如图（ａ）所示，在“无限长”直载流导线的近旁，放置一个矩形导体线框，该线框在垂直于导线方向上以匀速率v 向右移动，求在图示位置处，线框中感应电动势的大小和方向．题 12 -14 图分析 本题亦可用两种方法求解．其中应注意下列两点：（1）当闭合导体线框在磁场中运动时，线框中的总电动势就等于框上各段导体中的动生电动势的代数和．如图（ａ）所示，导体eh 段和fg 段上的电动势为零［此两段导体上处处满足()0l B =⋅⨯d v ］，因而线框中的总电动势为()()()()hg ef hgefghefE E E -=⋅⨯-⋅⨯=⋅⨯+⋅⨯=⎰⎰⎰⎰l B l B l B l B d d d d v v v v 其等效电路如图（ｂ）所示．（2）用公式tΦE d d -=求解，式中Φ是线框运动至任意位置处时，穿过线框的磁通量．为此设时刻t 时，线框左边距导线的距离为ξ，如图（c ）所示，显然ξ是时间t 的函数，且有v =tξd d ．在求得线框在任意位置处的电动势E （ξ）后，再令ξ＝d ，即可得线框在题目所给位置处的电动势．解1 根据分析，线框中的电动势为hg ef E E E -=()()⎰⎰⋅⨯-⋅⨯=hgefl B l B d d v v()⎰⎰+-=2201000d 2πd 2πl l l l d I μl d I μvv ()1202πl d d l I +=1vl μ由E ef ＞E hg 可知，线框中的电动势方向为efgh ．解2 设顺时针方向为线框回路的正向．根据分析，在任意位置处，穿过线框的磁通量为()ξξμξμ120020lnπ2d π21l Il x x Il l +=+=Φ⎰ 相应电动势为()()1120π2d d l ξξll I μt ΦξE +=-=v 令ξ＝d ，得线框在图示位置处的电动势为()1120π2l d d l l I μE +=v由E ＞0 可知，线框中电动势方向为顺时针方向．12－15 在半径为R 的圆柱形空间中存在着均匀磁场，B 的方向与柱的轴线平行．如图（ａ）所示，有一长为l 的金属棒放在磁场中，设B 随时间的变化率tBd d 为常量．试证：棒上感应电动势的大小为2222d d ⎪⎭⎫ ⎝⎛-=l R l t B ξ题 12-15 图分析 变化磁场在其周围激发感生电场，把导体置于感生电场中，导体中的自由电子就会在电场力的作用下移动，在棒内两端形成正负电荷的积累，从而产生感生电动势．由于本题的感生电场分布与上题所述情况完全相同，故可利用上题结果，由⎰⋅=l k l E d ξ计算棒上感生电动势．此外，还可连接OP 、OQ ，设想PQOP 构成一个闭合导体回路，用法拉第电磁感应定律求解，由于OP 、OQ 沿半径方向，与通过该处的感生电场强度E k 处处垂直，故0d =⋅l E k ，OP 、OQ 两段均无电动势，这样，由法拉第电磁感应定律求出的闭合回路的总电动势，就是导体棒PQ 上的电动势．证1 由电磁感应定律，在r ＜R 区域，⎰⎰⋅-=⋅=S B tl E k d d dd ξ tB r E r k d d ππ22-=⋅ 解得该区域内感生电场强度的大小tBr E k d d 2=设PQ 上线元ｄx 处，E k 的方向如图（b ）所示，则金属杆PQ 上的电动势为()()222202/2d d d 2/d d 2d cos d l R l t B x r l R tB r xE lk k PQ -=-==⋅=⎰⎰θξx E证2 由法拉第电磁感应定律，有22Δ22d d d d d d ⎪⎭⎫⎝⎛-==-==l R l t B t B S t ΦE E PQ讨论 假如金属棒PQ 有一段在圆外，则圆外一段导体上有无电动势？ 该如何求解？12－16 截面积为长方形的环形均匀密绕螺绕环，其尺寸如图（ａ）所示，共有N 匝（图中仅画出少量几匝），求该螺绕环的自感L ．题 12-16 图分析 如同电容一样，自感和互感都是与回路系统自身性质（如形状、匝数、介质等）有关的量．求自感L 的方法有两种：1．设有电流I 通过线圈，计算磁场穿过自身回路的总磁通量，再用公式IΦL =计算L ．2．让回路中通以变化率已知的电流，测出回路中的感应电动势E L ，由公式tI E L Ld /d =计算L ．式中E L 和t I d d 都较容易通过实验测定，所以此方法一般适合于工程中．此外，还可通过计算能量的方法求解．解 用方法1 求解，设有电流I 通过线圈，线圈回路呈长方形，如图（ｂ）所示，由安培环路定理可求得在R 1 ＜r ＜R 2 范围内的磁场分布为xNI μB π20=由于线圈由N 匝相同的回路构成，所以穿过自身回路的磁链为12200ln π2d π2d 21R R hI N μx h x NI μN N ψSR R ==⋅=⎰⎰S B 则1220ln π2R R h N μI ψL =若管中充满均匀同种磁介质，其相对磁导率为μr ，则自感将增大μr 倍．12－17 如图所示，螺线管的管心是两个套在一起的同轴圆柱体，其截面积分别为S 1 和S 2 ，磁导率分别为μ1 和μ2 ，管长为l ，匝数为N ，求螺线管的自感．（设管的截面很小）题 12-17 图分析 本题求解时应注意磁介质的存在对磁场的影响．在无介质时，通电螺线管内的磁场是均匀的，磁感强度为B 0 ，由于磁介质的存在，在不同磁介质中磁感强度分别为μ1 B 0 和μ2 B 0 ．通过线圈横截面的总磁通量是截面积分别为S 1 和S 2 的两部分磁通量之和．由自感的定义可解得结果．解 设有电流I 通过螺线管，则管中两介质中磁感强度分别为I L N μnl μB 111==,I LN μnl μB 222== 通过N 匝回路的磁链为221121S NB S NB ΨΨΨ+=+=则自感2211221S μS μlN I ψL L L +==+=12－18 有两根半径均为a 的平行长直导线，它们中心距离为d ．试求长为l 的一对导线的自感（导线内部的磁通量可略去不计）．题 12-18 图分析 两平行长直导线可以看成无限长但宽为d 的矩形回路的一部分．设在矩形回路中通有逆时针方向电流I ，然后计算图中阴影部分（宽为d 、长为l ）的磁通量．该区域内磁场可以看成两无限长直载流导线分别在该区域产生的磁场的叠加．解 在如图所示的坐标中，当两导线中通有图示的电流I 时，两平行导线间的磁感强度为()r d I μr I μB -+=π2π200 穿过图中阴影部分的磁通量为aa d l μr Bl ΦSad a-==⋅=⎰⎰-ln πd d 0S B 则长为l 的一对导线的自感为aad l μI ΦL -==ln π0 如导线内部磁通量不能忽略，则一对导线的自感为212L L L +=．L 1 称为外自感，即本题已求出的L ，L 2 称为一根导线的内自感．长为l 的导线的内自感8π02lμL =，有兴趣的读者可自行求解．12－19 如图所示，在一柱形纸筒上绕有两组相同线圈AB 和A ′B ′，每个线圈的自感均为L ，求：（1） A 和A ′相接时，B 和B ′间的自感L 1 ；（2） A ′和B 相接时，A 和B ′间的自感L 2 ．题 12-19 图分析 无论线圈AB 和A ′B ′作哪种方式连接，均可看成一个大线圈回路的两个部分，故仍可从自感系数的定义出发求解．求解过程中可利用磁通量叠加的方法，如每一组载流线圈单独存在时穿过自身回路的磁通量为Φ，则穿过两线圈回路的磁通量为2Φ；而当两组线圈按（1）或（2）方式连接后，则穿过大线圈回路的总磁通量为2Φ±2Φ，“ ±”取决于电流在两组线圈中的流向是相同或是相反．解 （1） 当A 和A ′连接时，AB 和A ′B ′线圈中电流流向相反，通过回路的磁通量亦相反，故总通量为0221=-=ΦΦΦ，故L 1 ＝0．（2） 当A ′和B 连接时，AB 和A ′B ′线圈中电流流向相同，通过回路的磁通量亦相同，故总通量为ΦΦΦΦ4222=+=，故L IΦI ΦL 4422===． 本题结果在工程实际中有实用意义，如按题（1）方式连接，则可构造出一个无自感的线圈． 12－20 如图所示，一面积为4.0 cm 2 共50 匝的小圆形线圈A ，放在半径为20 cm 共100 匝的大圆形线圈B 的正中央，此两线圈同心且同平面．设线圈A 内各点的磁感强度可看作是相同的．求：（1） 两线圈的互感；（2） 当线圈B 中电流的变化率为－50 A·ｓ－1时，线圈A 中感应电动势的大小和方向．题 12-20 图分析 设回路Ⅰ中通有电流I 1 ，穿过回路Ⅱ的磁通量为Φ21 ，则互感M ＝M 21 ＝Φ21/I 1 ；也可设回路Ⅱ通有电流I 2 ，穿过回路Ⅰ的磁通量为Φ12 ，则21212I ΦM M == ． 虽然两种途径所得结果相同，但在很多情况下，不同途径所涉及的计算难易程度会有很大的不同．以本题为例，如设线圈B 中有电流I 通过，则在线圈A 中心处的磁感强度很易求得，由于线圈A 很小，其所在处的磁场可视为均匀的，因而穿过线圈A 的磁通量Φ≈BS ．反之，如设线圈A 通有电流I ，其周围的磁场分布是变化的，且难以计算，因而穿过线圈B 的磁通量也就很难求得，由此可见，计算互感一定要善于选择方便的途径．解 （1） 设线圈B 有电流I 通过，它在圆心处产生的磁感强度RIμN B B 200=,穿过小线圈A 的磁链近似为A BA A A A S RIμN N S B N ψ200== 则两线圈的互感为H 1028.6260-⨯===RSμN N I ψM A B A A （2）线圈A 中感应电动势的大小为V 1014.3d d 4-⨯=-=tIME A 互感电动势的方向和线圈B 中的电流方向相同．12－21 如图所示，两同轴单匝线圈A 、C 的半径分别为R 和r ，两线圈相距为d ．若r 很小，可认为线圈A 在线圈C 处所产生的磁场是均匀的．求两线圈的互感．若线圈C 的匝数为N 匝，则互感又为多少？题 12-21 图解 设线圈A 中有电流I 通过，它在线圈C 所包围的平面内各点产生的磁 感强度近似为()2/322202dR IR μB +=穿过线圈C 的磁通为()22/32220π2r dR IR μBS ψC +==则两线圈的互感为()2/3222202πdR R r μI ψM +== 若线圈C 的匝数为N 匝，则互感为上述值的N 倍．12－22 如图所示，螺绕环A 中充满了铁磁质，管的截面积S 为2.0 cm 2 ，沿环每厘米绕有100 匝线圈，通有电流I 1 ＝4.0 ×10 －2A ，在环上再绕一线圈C ，共10 匝，其电阻为0.10 Ω，今将开关Ｓ 突然开启，测得线圈C 中的感应电荷为2.0 ×10 －3C ．求：当螺绕环中通有电流I 1 时，铁磁质中的B 和铁磁质的相对磁导率μr ．题 12-22 图分析 本题与题12-8 相似，均是利用冲击电流计测量电磁感应现象中通过回路的电荷的方法来计算磁场的磁感强度．线圈C 的磁通变化是与环形螺线管中的电流变化相联系的． 解 当螺绕环中通以电流I 1 时，在环内产生的磁感强度110I n μμB r =则通过线圈C 的磁链为S I n μμN BS N ψr c 11022==设断开电源过程中，通过C 的感应电荷为q C ，则有()RSI n μμN ψR ψR qc r c c 110201Δ1=--=-= 由此得T 10.02110===SN Rq I n B Cr μμ 相对磁导率1991102==I n S N Rq Cr μμ12－23 一个直径为0.01 m ，长为0.10 m 的长直密绕螺线管，共1 000 匝线圈，总电阻为7.76 Ω．求：（1） 如把线圈接到电动势E ＝2.0 V 的电池上，电流稳定后，线圈中所储存的磁能有多少？ 磁能密度是多少？*（2） 从接通电路时算起，要使线圈储存磁能为最大储存磁能的一半，需经过多少时间？分析 单一载流回路所具有的磁能，通常可用两种方法计算：方法 1： 如回路自感为L （已知或很容易求得），则该回路通有电流I 时所储存的磁能221LI W m =，通常称为自感磁能． 方法 2： 由于载流回路可在空间激发磁场，磁能实际是储存于磁场之中，因而载流回路所具有的能量又可看作磁场能量，即V w W Vm m d ⎰=，式中m w 为磁场能量密度，积分遍及磁场存在的空间．由于μB w m 22=，因而采用这种方法时应首先求载流回路在空间产生的磁感强度B 的分布．上述两种方法还为我们提供了计算自感的另一种途径，即运用V w LI V m d 212⎰=求解L ．解 （1） 密绕长直螺线管在忽略端部效应时，其自感lSN L 20μ=，电流稳定后，线圈中电流REI =，则线圈中所储存的磁能为 J 1028.3221522202-⨯===lRSE N μLI W m 在忽略端部效应时，该电流回路所产生的磁场可近似认为仅存在于螺线管中，并为均匀磁场，故磁能密度m w 处处相等，3m J 17.4-⋅==SLW w mm （2） 自感为L ，电阻为R 的线圈接到电动势为E 的电源上，其电流变化规律⎪⎪⎭⎫ ⎝⎛-=-t LR R E I e 1，当电流稳定后，其最大值R E I m = 按题意⎥⎦⎤⎢⎣⎡=22212121m LI LI ，则R E I 22=，将其代入⎪⎪⎭⎫ ⎝⎛-=-t LRR E I e 1中，得 ()s 1056.122ln 221ln 4-⨯=+=⎥⎦⎤⎢⎣⎡--=RL R L t12－24 未来可能会利用超导线圈中持续大电流建立的磁场来储存能量．要储存1 kW·h 的能量，利用1.0Ｔ的磁场，需要多大体积的磁场？ 若利用线圈中500 A 的电流储存上述能量，则该线圈的自感系数应该多大？解 由磁感强度与磁场能量间的关系可得302m 0.92/==μB W V m所需线圈的自感系数为H 2922==I W L m12－25 中子星表面的磁场估计为108Ｔ，该处的磁能密度有多大？解 由磁场能量密度21021098.32⨯==μB w m 3m /J12－26 在真空中，若一均匀电场中的电场能量密度与一 0.50Ｔ 的均匀磁场中的磁场能量密度相等，该电场的电场强度为多少？解 2021E εw e =,022μB w m =,按题意，当m e w w =时，0220221μB E ε=则1800m V 1051.1-⋅⨯==μεBE 12－27 设有半径R ＝0.20 m 的圆形平行板电容器，两板之间为真空，板间距离d ＝0.50 cm ，以恒定电流I ＝2.0 A 对电容器充电．求位移电流密度（忽略平板电容器的边缘效应，设电场是均匀的）．分析 尽管变化电场与传导电流二者形成的机理不同，但都能在空间激发磁场．从这个意义来说，变化电场可视为一种“广义电流”，即位移电流．在本题中，导线内存在着传导电流I c ，而在平行板电容器间存在着位移电流I d ，它们使电路中的电流连续，即c d I I =．解 忽略电容器的边缘效应，电容器内电场的空间分布是均匀的，因此板间位移电流2πd R j I d Sd d =⋅=⎰S j ，由此得位移电流密度的大小222m A 9.15ππ-⋅===R I R I j c d d。
第十二章第二节法拉第电磁感应定律
A．电源的内阻较大 B．小灯泡电阻偏大 C．线圈电阻偏大 D．线圈的自感系数较大
解析：选C.由自感规律可知在开关断 开的瞬间造成灯泡闪亮以及延时的原 因是在线圈中产生了与原电流同向的 自感电流且大于稳定时通过灯泡的原 电流．由图可知灯泡和线圈构成闭合 的自感回路，与电源无关，故A错；
造成不闪亮的原因是自感电流不大于 稳定时通过灯泡的原电流，当线圈电 阻小于灯泡电阻时才会出现闪亮现象, 故B错C正确．自感系数越大，则产生 的自感电流越大,灯泡更亮，故D错．
ΔΦ＝B·12πa2② Δt＝2va③ 由①②③得 E ＝14πBav，D 正确．
三、对自感现象的进一步理解 1．自感线圈的作用 (1)使线圈中的电流渐变而不突变，即 电流从一个值到另一个值总需要一定 的时间．
(2)在阻碍电流增大的过程中本身储存 了磁场能，而在阻碍电流减小的过程 中，又把储存的磁场能释放出来．
通电自感
断电自感
能量转化 电能转化为磁场 磁场能转化为电
情况
能
能
特别提醒：(1)通电时线圈产生的自感电 动势阻碍电流的增加且与电流方向相反，
此时含线圈L的支路相当于断开.
(2)断电时线圈产生的自感电动势与原 电流方向相同，在与线圈串联的回路 中，线圈相当于电源，它提供的电流 从原来的IL逐渐变小.但流过灯A的电 流方向与原来相反.(3)自感电动势只 是延缓了过程的进行，但它不能使过 程停止，更不能使过程反向.
(1)若B、l、v相互垂直，则E＝_____.
(2)E＝Blvsinθ，θ为运动方向与磁感 线方向的夹角．
(3)导体棒在磁场中转动：
导体棒以端点为轴，在匀强磁场中垂直 于磁感线方向匀速转动产生感应电动势 E＝Bl v ＝__12_B__l2_ω___ (平均速度取中点 位置线速度12lω)．
第十二章 电磁感应与电磁波单元检测题
14．我们可以通过以下实验，来探究产生感应电流的条件
（1）给出的实物图中，请用笔画线代替导线补全实验电路；______
（2）接好电路，合上开关瞬间，电流表指针______（填“偏转”或“不偏转”）；
（3）电路稳定后，电流表指针__________（填“偏转”或“不偏转”）；
(1)导线所在处的磁感应强度是多大？
(2)如果把导线中的电流增大到5A，导线所在处的磁感应强度是多大？
(3)如果一通电导线在磁场中某处不受磁场力，是否可以确定该处没有磁场？
17．矩形线框 的边长分别为l1、l2，可绕它的一条对称轴 转动，匀强磁场的磁感应强度为B，方向与 垂直，初位置时线框平面与B平行，如图所示.
C．图(b)是两异名磁极的磁感线分布示意图，c端是N极，d端是S极
D．图(b)是两异名磁极的磁感线分布示意图，c端是S极，d端是N极
10．关于电磁波，下列说法正确的是（）
A．可见光的波长比紫外线的长
B．卫星是用X射线来传输信号的
C．在电磁波谱中，频率最高的是 射线
D．医用消毒灯利用的是紫光具有消毒作用的特性
A．0
B． BS
C． nBS
D．nBS
7．μ子与氢原子核（质子）构成的原子称为μ氢原子（hydrogenmuonatom），它在原子核物理的研究中有重要作用，图为μ氢原子的能级示意图。假定光子能量为E的一束光照射大量处于n=2能级的μ氢原子，μ氢原子吸收光子后，一共能发出６种频率分别为 、 、 、 、 和 的光，且频率依次增大，则E等于（ ）
（4）根据以上实验可得：产生感应电流的条件____________________．
大学物理第十二章 习题答案
第十二章 电磁感应及电磁场基本方程12–1 如图12-1所示，矩形线圈abcd 左半边放在匀强磁场中，右半边在磁场外，当线圈以ab 边为轴向纸外转过60º过程中，线圈中 产生感应电流（填会与不会），原因是 。
解：线圈以ab 边为轴向纸外转过60º过程中，尽管穿过磁感应线的线圈面积发生了变化，但线圈在垂直于磁场方向的投影的面积并未发生变化，因而穿过整个线圈的磁通量并没有发生变化，所以线圈中不会产生感应电流。
因而应填“不会”；“通过线圈的磁通量没有发生变化”。
12–2 产生动生电动势的非静电力是 力，产生感生电动势的非静电力是 力。
解：洛仑兹力；涡旋电场力（变化磁场激发的电场的电场力）。
12–3 用绝缘导线绕一圆环，环内有一用同样材料导线折成的内接正方形线框，如图12-2所示，把它们放在磁感应强度为B 的匀强磁场中，磁场方向与线框平面垂直，当匀强磁场均匀减弱时，圆环中与正方形线框中感应电流大小之比为___________。
解：设圆环的半径为a，圆环中的感应电动势1E 大小为2111d d d πd d d ΦB BS a t t t===E 同理，正方形线框中的感应电动势2E 大小为2212d d d 2d d d ΦB BS a t t t===E而同材料的圆环与正方形导线的电阻之比为12R R ==。
所以圆环与正方形线框中的感应电流之比为122I I a ==12–4 如图12-3所示，半径为R 的3/4圆周的弧形刚性导线在垂直于均匀磁感强度B 的平面内以速度v 平动，则导线上的动生电动势E = ，方向为 。
图12–5图12–4abdc图12–1Ba图12–2图12–3解：方法一：用动生电动势公式()d l =⨯⋅⎰B l v E 求解。
选积分路径l 的绕行方向为顺时针方向，建立如图12-4所示的坐标系，在导体上任意处取导体元d l ，d l 上的动生电动势为d ()d cos d B R θθ=⨯⋅B l =v v E所以导线上的动生电动势为3π3πd cos d 0BRBR θθ-===>⎰⎰v E E由于ε>0，所以动生电动势的方向为顺时方向，即bca 方向。
物理必修三第十二章第一二节典型例题
物理必修三第十二章第一二节典型例题摘要：一、引言二、物理必修三第十二章第一二节典型例题解析1.例题一2.例题二3.例题三三、解题技巧与方法1.审题2.分析问题3.选择解题方法4.计算与推导5.检查答案四、总结与反思正文：一、引言物理作为基础科学学科之一，在我国中学阶段的教育中占据着重要地位。
在高中阶段，物理必修三第十二章第一二节的内容是电磁感应现象及其应用，这是电磁学中的重要内容。
本文将通过解析几道典型例题，帮助大家更好地理解这一章节的知识点。
二、物理必修三第十二章第一二节典型例题解析1.例题一题目描述：一导体棒在匀强磁场中沿垂直于磁场方向以速度v匀速运动，求导体棒产生的感应电动势。
解题思路：根据导体在磁场中切割磁力线产生感应电动势的原理，可得感应电动势与导体棒的速度、磁场强度以及导体棒与磁场之间的夹角有关。
在此基础上，应用相关公式进行计算。
2.例题二题目描述：一螺线管在磁场中，求其产生的磁感应强度。
解题思路：根据安培环路定理，磁场强度B与电流I、匝数n以及线圈面积A有关。
在此基础上，应用相关公式进行计算。
3.例题三题目描述：一通电导线在磁场中，求其受到的安培力。
解题思路：根据安培力公式F=BIL，可知安培力与磁场强度B、电流I以及导线长度L有关。
在此基础上，应用相关公式进行计算。
三、解题技巧与方法1.审题在解题过程中，首先要认真审题，明确题目要求求解的目标，理解题目给出的条件，找出相关物理量之间的关系。
2.分析问题分析题目所给出的条件，明确需要应用的物理定律和公式，将问题分解为若干个子问题，逐步解决。
3.选择解题方法针对不同类型的问题，选择适当的解题方法。
如公式法、图像法、分类讨论法等。
4.计算与推导根据所选方法，进行计算或推导，注意单位的一致性和精度的控制。
5.检查答案在得出答案后，要检查答案是否合理，如与生活实际相符、与题目条件一致等。
四、总结与反思在学习物理必修三第十二章第一二节的知识点时，要重视典型例题的解析，掌握解题技巧和方法，加强实际应用能力的培养。
