高支模混凝土浇筑技术交底
高支模区域混凝土浇注安全技术交底
高支模区域混凝土浇注安全技术交底
1.背景
为保证高支模区域混凝土浇注作业的安全性和质量，特制定本技术交底。
2.工作内容
2.1 工作地点：高支模区域
2.2 工作人员：
- 浇注工人
- 监工
2.3 工作时间：根据浇注计划进行安排
3.安全要求
为保障工作人员的安全，以下安全要求必须严格执行：
3.1 进入工作现场前，工作人员应穿戴相应的安全防护装备，包括安全帽、安全鞋、手套等。
3.2 在高支模区域内，严禁吸烟、打火机等明火作业，防止引发火灾。
3.3 工作人员应严格按照操作规程进行作业，确保操作的准确性和稳定性。
3.4 强风天气或恶劣天气时，应暂停浇注作业，确保工作人员的人身安全。
4.质量要求
为保证浇注质量，以下质量要求必须严格执行：
4.1 混凝土的配合比应符合设计要求，且搅拌均匀。
4.2 混凝土的浇注要均匀、连续，防止出现空隙和漏浇现象。
4.3 浇注后，应及时进行养护，确保混凝土的强度和耐久性。
5.总结
通过严格执行安全要求和质量要求，可以保证高支模区域混凝土浇注作业的安全性和质量，提高工作效率和工作质量。
以上为高支模区域混凝土浇注安全技术交底的内容，希望所有工作人员能够认真遵守，共同营造一个安全、高效、优质的工作环境。
高支模技术交底
模板分项工程质量技术交底卡GD2301003套扣直插式钢管支架安装示意图(8)以此基本单元为起点，安装其它的支撑架单元杆件，随安装随调整加固，完成最底层的安装。
当一层高度不能满足高度需要时，可采用立杆接高方法来解决。
首先铺设操作平台板供安装人员站在上面操作，将立杆活接头安装在下层立杆上端部，这是上下层立杆连接的重要构件，安装上层立杆插入立杆接头内，注意与下立杆方向对正，先把上层4根立杆装好后再安装此基本单元的横杆与纵杆，接下来以此单元为基础安装此层支撑架的其它杆件，完成此层的构件搭设。
按此方法可以垂直搭设完一层后继续搭设上层构件，最后安装上部可调立杆，至此完成了整个架体的搭设，最后进行上层钢管、木方和模板与其它部件的安装。
(9)支撑架单元组装完成后，应与时校正立杆垂直度、连杆的水平度、与单元组的整体方向，并与时紧固节点上套扣，防止架体倾倒。
安装上层构件时必须铺设必要的操作脚手板，确保操作人员安全。
多层支架立杆应采用不同长度交错布置，立杆接长时，应将2根需连接的立杆和接头同时组装、调整。
(10)立杆应通过立杆连接套管连接，在同一水平高度内相邻立柱连接套管接头的位置应错开，错开高度不少于600mm。
(11)如先设置套扣立柱，后架梁底板或大面积的楼面横扣龙骨时，则应在楼板弹出墨线定向，要注意套扣立柱垂直，装好安装用部件和水平撑，底板和支承板的方向要一致。
(12)套扣立柱在外侧周圈应设由下至上的竖向连续式剪刀撑，中间在纵横向应设由下至上的竖向连续式剪刀撑，其宽度宜为4～6m，并在剪刀撑部位的顶部、中部、扫地杆处设置水平剪刀撑，沿支架高度方向的水平剪刀撑的间距≤6m。
剪刀撑杆件的底端应与地面顶紧，夹角宜为45°～60°。
剪刀撑均应与已浇筑完成的框架柱、墙模板可靠连接。
水平剪刀与立杆应连接牢固，四周要与框架柱或剪力墙顶紧。
(13)梁、板的套扣立柱，其纵横向间距相等或成倍数。
(14)搭好以后要组织有关人员进行检查验收，主要检查横杆插头的锁定插屑是否有遗漏；横杆是否按设计100%安装。
高支模技术交底
施工单项目名称位交底名高支模施工交底部位主体结构称为全跨长度的1/1000~3/1000。
(7)当边梁支撑支架立柱成一定角度倾斜，或其支架立柱的顶表面倾斜时，应采取可靠措施确保支点稳定，支撑底脚必须有防滑移的可靠措施。
(8) 梁和板的立柱，其纵横向间距应相等。
示意图如下(9) 在立柱底距地面200mm高处，沿纵横向水平方向应按纵下横上的程序设扫地杆。
可调支托底部的立柱顶端应沿纵横向设置一道水平拉杆。
扫地杆与顶部水平拉杆之间的距离，在满足模板设计所确定的水平拉杆步距要求条件下，进行平均分配确定步距后，在每一步距处纵横向各设一道水平拉杆。
施工单项目名称位交底名高支模施工交底部位主体结构称(10) 所有水平拉杆的端部均应与四周建筑物顶紧顶牢。
无处可顶时，应在水平拉杆端部和中部沿竖向设置连续式剪刀撑。
(11) 钢管立柱的扫地杆、水平拉杆、剪刀撑应采用Ø48×3.0mm钢管，用扣件与钢管立柱扣牢。
钢管扫地杆、水平拉杆应采用对接，剪刀撑应采用搭接，搭接长度不得小于1000mm，并应采用不少于2个旋转扣件分别在离杆端不小于150mm处进行固定。
(12) 支架搭设按本模板设计，不得随意更改；要更改必须得到相关负责人的认可。
施工单项目名称位交底名高支模施工交底部位主体结构称6、周边拉结(1)竖向结构（柱）与水平结构分开浇筑，以便利用其与支撑架体连接，形成可靠整体；(2)应在立柱周全外侧和中间有结构柱的部位，按照拉结点方式固节点时，拉结点按三步三跨设置，如下图（按水平间距6～9m、竖向间距2～3m 与建筑结构设置一个固结点）。
施工单项目名称位交底名高支模施工交底部位主体结构称(3) 用抱柱的方式（如连墙件），如下图，以提高整体稳定性和提高抵抗侧向变形的能力。
7、梁模安装按设计间距要求整齐铺好50㎜×70㎜×L㎜方木，随即铺设梁底模，铺设时应先与柱头对接好并钉牢，并用50㎜×70mm枋木条作立档与立档支600*1950框梁节点构造示意图8、板模板支设板模在梁模支好后进行，采用木胶合板拼装，相邻两板固定在木方底楞上，底楞搁置在架体上，底楞采用Φ布置间距100。
施工技术交底(高支模)
2、一般项目
（1)、模板的接缝不应漏浆；在浇筑混凝土前，木模板应浇水湿润,但不应有积水。
（2)、模板与混凝土的接触面应清理干净并涂刷隔离剂,但不得采用影响结构性能或妨碍装饰工程施工的隔离剂。
(3）、浇筑混凝土前，模板内的杂物应清理干净。
(4)、对跨度不小于４ｍ的现浇钢筋混凝土梁、板，其模板应按设计要求起拱；当设计无具体要求时，起供高度宜为跨度的1/100０~３/1000。
（5)、固定在模板上的预埋件、预留孔和预留洞均不得遗漏,且应安装牢固，其偏差应符合下表规定:
预埋件和预留孔洞的允许偏差
1、每根立杆底部应设置50×5０㎜小模板.
2、支模架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不大于300mｍ处的立杆上。横向扫地杆应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。当立杆基础不在同一高度上时,必须将高处的纵向扫地杆向低处延长两跨与立杆固定,高低差不应大于1m.靠边坡上方的立杆轴线到边坡的距离不应小于500mｍ.
7、连墙件
（1)竖直方向每２个步高或每层楼面或沿柱高每４米设置。（本方案每步均需设置）
（2)水平方向至少每３跨设置。
（３)如周边无既有建筑物,应采取其它有效措施.(由于本工程周边无既有建筑物，所以要求必须先浇捣框架柱及四周的砼结构,利用框架柱及四周的砼结构做为刚性的连墙件刚性连接)
8、所有梁支撑排架与楼板支撑排架连成满堂脚手架整体.
小楞:用5０×80mｍ木枋,沿梁长方向铺设于大楞上,间距≤２00mm.
大楞：用Ф４８×3。0ｍm钢管,垂直于梁长方向设置，承于支撑架立杆的上托面，间距≤６00。
高支模安全技术交底范本模板
一、交底项目：高支模施工安全二、交底目的：为确保高支模施工过程中的安全，防止高处坠落、坍塌等事故的发生，特制定本安全技术交底。
三、适用范围：适用于所有高支模施工项目。
四、交底内容：1. 施工前的准备工作：1.1 施工前，应对施工现场进行安全检查，确保施工环境符合安全要求。
1.2 严格按照设计图纸进行施工，确保高支模的稳定性和安全性。
1.3 对施工人员进行安全技术培训，提高安全意识。
2. 高支模搭建与拆除：2.1 搭建过程中，应遵循以下原则：- 按照规定的程序和顺序进行搭建。
- 确保支模架体的结构稳定，连接牢固。
- 使用合格的材料和工具，不得使用损坏的支模架体。
- 高处作业人员应佩戴安全带，并设置安全防护设施。
2.2 拆除过程中，应遵循以下原则：- 拆除前应通知项目部，经质检员、监理同意后方可拆除。
- 拆除时应按后支先拆顺序拆除，拆除模板时严禁随意松动不能拆除的支撑体系钢管、扣件。
- 严禁大面积倒塌排架，严禁高处钢管、扣件任意下落。
- 要保护好成型混凝土产品的棱角，防止损坏材料砸伤自己或他人。
3. 安全防护措施：3.1 施工现场应设置安全警示标志，明确危险区域。
3.2 高处作业人员应佩戴安全帽、安全带等防护用品。
3.3 设置安全防护设施，如安全网、防护栏杆等。
3.4 严禁酒后作业、疲劳作业。
3.5 严禁在上下同一垂直线上同时操作。
4. 应急救援措施：4.1 施工现场应配备必要的应急救援器材和设备。
4.2 建立应急救援组织，明确应急救援职责。
4.3 定期开展应急救援演练，提高应急处置能力。
五、责任落实：1. 施工单位应负责高支模施工的安全管理，确保施工安全。
2. 监理单位应加强对高支模施工的监督检查，发现问题及时督促整改。
3. 施工人员应严格遵守安全操作规程，确保自身安全。
六、交底时间：[填写具体时间]七、交底人：[填写交底人姓名及职务]八、审核人：[填写审核人姓名及职务]九、备注：1. 本安全技术交底范本仅供参考，具体施工过程中应根据实际情况进行调整。

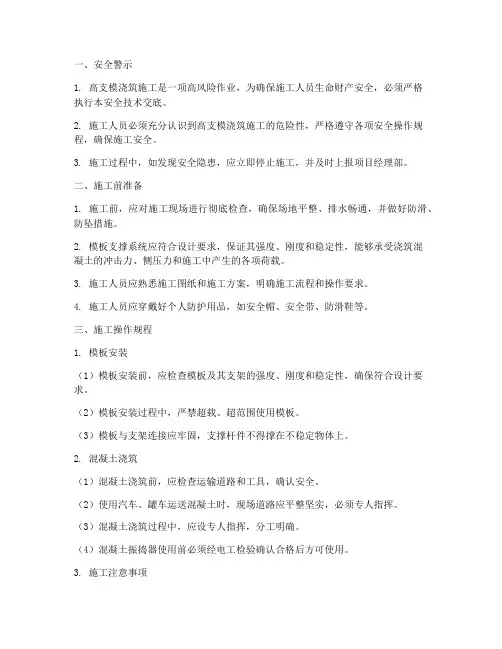

高支模浇筑安全技术交底模板
一、安全警示1. 高支模浇筑施工是一项高风险作业，为确保施工人员生命财产安全，必须严格执行本安全技术交底。
2. 施工人员必须充分认识到高支模浇筑施工的危险性，严格遵守各项安全操作规程，确保施工安全。
3. 施工过程中，如发现安全隐患，应立即停止施工，并及时上报项目经理部。
二、施工前准备1. 施工前，应对施工现场进行彻底检查，确保场地平整、排水畅通，并做好防滑、防坠措施。
2. 模板支撑系统应符合设计要求，保证其强度、刚度和稳定性，能够承受浇筑混凝土的冲击力、侧压力和施工中产生的各项荷载。
3. 施工人员应熟悉施工图纸和施工方案，明确施工流程和操作要求。
4. 施工人员应穿戴好个人防护用品，如安全帽、安全带、防滑鞋等。
三、施工操作规程1. 模板安装（1）模板安装前，应检查模板及其支架的强度、刚度和稳定性，确保符合设计要求。
（2）模板安装过程中，严禁超载、超范围使用模板。
（3）模板与支架连接应牢固，支撑杆件不得撑在不稳定物体上。
2. 混凝土浇筑（1）混凝土浇筑前，应检查运输道路和工具，确认安全。
（2）使用汽车、罐车运送混凝土时，现场道路应平整坚实，必须专人指挥。
（3）混凝土浇筑过程中，应设专人指挥，分工明确。
（4）混凝土振捣器使用前必须经电工检验确认合格后方可使用。
3. 施工注意事项（1）施工人员应按照施工方案和操作规程进行施工，不得擅自更改。
（2）施工过程中，严禁酒后作业、疲劳作业。
（3）高处作业时，必须系好安全带，并设置安全防护设施。
（4）施工现场严禁吸烟、高空抛物。
四、安全防护措施1. 高处作业安全防护（1）高处作业人员必须系好安全带，并佩戴安全帽。
（2）高处作业区域应设置安全防护栏杆，并定期检查维护。
（3）严禁同一垂直线上下同时操作。
2. 模板支撑系统安全防护（1）模板支撑系统应定期检查，发现异常及时加固或更换。
（2）模板支撑系统不得与施工用外脚手架、混凝土输送泵管相连。
（3）模板未固定前，不得进行下一道工序。
高支模砼浇筑安全技术交底模板
一、交底目的为确保高支模砼浇筑施工过程中的安全，预防事故发生，特进行安全技术交底，要求所有参与施工人员认真学习和严格执行。
二、交底内容1. 施工前准备1.1 施工前，对高支模系统进行全面检查，确保模板、支架、连接件等符合设计要求，无变形、损坏现象。
1.2 对施工人员进行安全技术培训，使其了解高支模施工过程中的安全注意事项。
1.3 施工现场应设置安全警示标志，明确危险区域。
2. 施工过程中安全措施2.1 施工人员必须佩戴安全帽、安全带等个人防护用品。
2.2 高支模系统施工过程中，严禁酒后作业、疲劳作业。
2.3 施工人员应按照施工方案和操作规程进行作业，不得擅自改变施工方法。
2.4 高支模系统施工过程中，严禁在模板、支架上行走、站立或放置工具、材料等。
2.5 施工过程中，应定期检查高支模系统的稳定性，发现异常情况立即停止作业，进行整改。
2.6 高支模系统施工过程中，应确保施工区域内的通风、照明、排水等设施完好。
3. 浇筑砼安全措施3.1 浇筑砼前，应对浇筑区域进行清理，确保无障碍物。
3.2 浇筑砼过程中，应确保砼的坍落度符合设计要求。
3.3 浇筑砼时，应采用分层浇筑，每层浇筑厚度不宜超过30cm。
3.4 浇筑砼过程中，应派专人进行监护，确保砼浇筑均匀、密实。
3.5 浇筑砼过程中，严禁在模板、支架上放置重物或进行敲击。
4. 事故应急处理4.1 施工过程中，如发生高支模系统坍塌、砼浇筑事故等，应立即停止作业，组织人员撤离危险区域。
4.2 事故发生后，应立即启动应急预案，采取有效措施进行救援。
4.3 对事故原因进行调查分析，制定整改措施，防止类似事故再次发生。
三、交底要求1. 施工单位应将本交底内容纳入施工方案，并对施工人员进行交底。
2. 施工人员应认真学习本交底内容，掌握高支模砼浇筑施工过程中的安全注意事项。
3. 施工过程中，严格执行本交底内容，确保施工安全。
4. 施工单位应定期对施工人员进行安全技术培训，提高其安全意识和操作技能。
高支模区域混凝土浇筑作业安全技术交底
高支模区域混凝土浇筑作业安全技术交底介绍本文档旨在对高支模区域混凝土浇筑作业的安全技术进行交底，确保施工过程中的安全性和可靠性。
作业准备在进行混凝土浇筑作业之前，必须进行充分的准备工作，以确保作业的顺利进行和人员的安全。
环境检查在开始作业前，需要对施工现场进行环境检查，包括但不限于以下内容：- 清除施工现场与周围环境中的杂物和障碍物，确保通道畅通。
- 验证支模和模板的稳定性和安全性。
- 检查天气状况和条件是否适宜进行混凝土浇筑。
装备准备确保所需的装备、工具和设备符合安全标准，并进行以下检查：- 检查混凝土搅拌机和输送设备的工作状态和安全性。
- 确保备份的应急设备和救生工具的可用性。
人员准备在作业开始前，进行以下人员准备措施：- 所有参与作业的人员必须接受相关安全培训，并具备必要的工作技能。
- 分配足够的人员来实施混凝土浇筑工作，并确保协调良好。
作业过程在进行高支模区域混凝土浇筑作业时，应遵循以下安全技术要求：支模和模板安装在支模和模板安装过程中，应注意以下事项：- 遵循正确的安装程序和顺序。
- 对支模和模板进行全面检查，确保其稳定和牢固。
- 防止人员站在未经安装的支模上，以防止发生意外伤害。
混凝土浇筑在进行混凝土浇筑时，应当采取以下安全措施：- 将混凝土从搅拌机输送至浇筑区域时，使用围栏或标志进行隔离，确保其他人员不会被波及。
- 遵守浇筑速度和层次的规定，避免漏浇或过浇。
- 当需要使用振捣器时，注意振动时间和振动位置，以确保混凝土的均匀性和质量。
作业场所整理在混凝土浇筑完成后，进行以下整理工作：- 清理浇筑区域和周围的混凝土残渣和杂物。
- 将混凝土工具和设备进行清洗和维护。
- 确保作业场所恢复整洁和安全状态。
事故应急处理无论在作业过程中发生何种事故，应立即采取以下应急处理措施：- 确保人员的安全，并及时呼叫急救车辆（如需要）。
- 封锁事故现场，防止进一步的伤害或事故扩散。
- 进行事故调查和记录，以便后续分析和改进。
混凝土高支模安全技术交底模板
一、交底目的为确保混凝土高支模施工过程中的安全，降低事故发生率，提高施工质量，现将混凝土高支模施工安全技术交底如下：二、交底内容1. 施工人员培训与考核（1）施工人员必须经过专业培训，具备相应的操作技能和安全意识。
（2）施工人员需参加公司组织的安全教育，考试合格后，方可上岗作业。
2. 施工现场安全管理（1）施工现场必须设立安全警示标志，明确安全操作规程。
（2）施工人员进入施工现场必须佩戴安全帽，系好下颚带，锁好带扣。
（3）施工现场严禁吸烟、饮酒，禁止穿拖鞋进入。
3. 高支模施工安全管理（1）高支模支撑架不得与施工用外脚手架、混凝土输送泵管相连。
（2）支模应按规定作业程序进行，模板未固定前不得进行下一道工序。
（3）严禁在上下同一垂直线上同时进行作业。
4. 高支模拆除安全技术（1）拆模前应通知项目部，经质检员、监理同意后方可拆除。
（2）拆模方法：按后支先拆顺序拆除，严禁随意松动不能拆除的支撑体系钢管、扣件。
（3）拆除过程中，严禁大面积倒塌排架，严禁高处钢管、扣件任意下落。
（4）拆除后，及时清理现场，将材料分类整齐堆放在指定地点。
5. 安全防护设施（1）施工现场必须设置安全防护设施，如安全网、防护栏、警示标志等。
（2）临边洞口应按规范要求防护到位。
（3）悬空作业面上应有立足平台，避免同一垂直线上下同时操作。
6. 电气安全管理（1）施工层必须设置施工层分配电盘，各分路都必须设置漏电保护器。
（2）每个施工面的每台设备电源线包括施工照明线路都必须使用电缆，严禁使用花线及其他导线。
（3）使用插入式震动器应穿胶鞋，带绝缘手套，电缆线不得有破皮漏电。
三、注意事项1. 施工人员应严格遵守操作规程，确保施工安全。
2. 施工现场管理人员应加强现场巡查，发现问题及时处理。
3. 施工过程中，如遇突发情况，应立即停止作业，采取应急措施。
4. 施工完成后，应对施工现场进行清理，确保安全。
四、总结混凝土高支模施工安全技术交底旨在提高施工人员的安全意识，降低事故发生率。
高支模专项方案技术交底
一、工程概况本工程为（项目名称），位于（项目地址）。
根据《危险性较大的分部分项工程安全管理办法》及相关规范要求，本项目涉及高支模施工，具体施工方案如下：二、高支模范围及要求1. 高支模范围：本工程高支模施工范围包括（具体部位，如：地下室顶板、二层梁板等）。
2. 高支模要求：- 搭设高度8m及以上，或搭设跨度18m及以上，或施工总荷载15kN/m²及以上，或集中线荷载20kN/m及以上。
- 必须按照专项施工方案进行施工，并组织专家论证。
三、模板及支撑体系材料选型1. 梁模板：采用16mm厚多层板，规格尺寸为1830×915×16。
2. 次楞：采用50×100mm木枋。
3. 主楞：采用48×3.5mm普通钢管。
4. 模板：选用16mm厚红色模板，弹性模量E=4200N/mm²，抗弯强度[f]=12N/mm²。
5. 次龙骨：50×100×2000mm木枋，抗剪强度设计值1.3N/mm²，抗弯强度设计值13N/mm²，弹性模量为8415N/mm²。
6. 主龙骨：48×3.5mm普通钢管，抗弯强度205.0N/mm²。
7. 扣件：拧紧力矩达40～65N.m，单扣件抗滑承载力可取8.0～0.6～4.8kN。
8. 高支模区域楼板满堂支撑支撑体系：采用扣件式钢管架。
9. 梁下支撑体系：采用扣件式钢管架，梁底支撑采用顶托。
四、施工工艺及措施1. 架体平立面设计：梁板体系共立杆，高大模板支撑体系采用扣件式钢管支撑体系。
2. 大截面梁搭设方案：- 梁模板采用16mm厚多层板，规格尺寸为1830×915×16。
- 次楞采用50×100mm木枋，主楞采用48×3.5mm普通钢管。
- 模板选用16mm厚红色模板，弹性模量E=4200N/mm²，抗弯强度[f]=12N/mm²。
高支模技术交底
高支模技术交底一、工程概况在进行高支模施工前，首先需要对工程的基本情况有清晰的了解。
本工程为_____，位于_____，建筑面积为_____平方米。
高支模区域主要分布在_____，最大支模高度为_____米，最大梁截面尺寸为_____，最大板厚为_____。
二、高支模施工工艺流程高支模施工工艺流程主要包括以下几个步骤：1、施工准备熟悉施工图纸，进行技术交底。
准备好所需的材料和构配件，如钢管、扣件、模板等，并确保其质量符合要求。
对施工场地进行清理和平整，确保施工条件良好。
2、测量放线根据设计图纸，放出高支模区域的轴线、边线和控制线。
测量出梁、板的标高，并在支撑立杆上做好标记。
3、立杆搭设按照设计方案确定的立杆间距和步距，进行立杆的搭设。
立杆底部应设置垫板，以增加立杆的稳定性。
相邻立杆的接头应错开布置，不得在同一水平面上。
4、水平杆搭设在立杆搭设完成后，及时搭设水平杆。
水平杆的步距应符合设计要求，且应与立杆扣紧。
水平杆的接头也应错开布置。
5、剪刀撑搭设在高支模区域的四周和内部，按照设计要求搭设剪刀撑。
剪刀撑的角度应符合规范要求，以增强支架的整体稳定性。
6、顶托安装在立杆顶部安装顶托，调整顶托的高度，使其符合梁、板的标高要求。
顶托的伸出长度不得超过规范规定。
7、主次龙骨安装在顶托上安装主次龙骨，主龙骨一般采用钢管或方木，次龙骨一般采用方木。
龙骨的间距应符合设计要求，且应安装牢固。
8、模板安装在主次龙骨上铺设模板，模板应拼接严密，不得有缝隙。
模板安装完成后，应进行检查和调整，确保其平整度和垂直度符合要求。
9、钢筋绑扎和混凝土浇筑在模板安装完成并经验收合格后，进行钢筋的绑扎工作。
钢筋绑扎完成后，进行混凝土的浇筑。
混凝土浇筑时应注意振捣密实，不得出现漏振或过振现象。
10、模板拆除当混凝土强度达到设计要求后，方可进行模板的拆除工作。
模板拆除应按照先支后拆、后支先拆的顺序进行，拆除过程中应注意保护混凝土成品。
三、高支模施工技术要点1、材料选择钢管应选用符合国家标准的焊接钢管，其外径、壁厚和力学性能应符合要求。
技术交底高支模技术交底
及人员
注册建造师（项目经理）：（签字）
注：本表一式四份，建设单位、监理单位、施工单位、城建档案馆各一份。四川省建设厅制
技术交底
工程名称
建设单位
监理单位
施工单位
交底部位
交底日期
交底人签字
接受人签字
交底内容：
4、立杆支撑必须竖直（保证立杆轴心承载，对坡道位置同样要通过支座的合理设立，保证斜向支撑杆件轴心承载），严禁使用扭曲锈蚀严重的立杆。
c、梁高度小于等于2023mm，沿跨度方向间距不大于500mm。
C、高度大于2023mm且宽度大于1000mm的梁（如截面为1100×2023mm和1200×2023mm的梁），梁底增长2道纵向支撑，间距500mm。
D、对本工程大梁（1100×2023mm、1200×2023mm，四层结构，共3榀，现浇，跨度5米），梁底四道纵向支撑，立杆纵横间距均按不大于500mm设立。
（2）、顶托必须逐个检查，对存在螺栓滑丝等现象的一律不得使用。方木开裂破损的一律不得使用。
参与单位
及人员
注册建造师（项目经理）：（签字）
注：本表一式四份，建设单位、监理单位、施工单位、城建档案馆各一份。四川省建设厅制
技术交底
工程名称
建设单位
监理单位
施工单位
交底部位
交底日期
交底人签字
接受人签字
交底内容：
注：本表一式四份，建设单位、监理单位、施工单位、城建档案馆各一份。四川省建设厅制
技术交底
工程名称
建设单位
监理单位
施工单位
交底部位
交底日期
交底人签字
接受人签字
交底内容：
Ⅵ、板高支模规定
一般规定：
高支模施工技术交底
技术交底记录
日期编号 .
三、构造要求
3.1立杆
（1）立杆竖向采用连接套管方式进行接长，连接套管分为铸钢套管和无缝钢管套管，采用铸钢套管形式的立杆连接套长度不应小于90mm，可插入长度不应小于75mm；采用无缝钢管套管形式的立杆连接套长度不应小于160mm，可插入长度不应小于
110mm，套管内径与立杆钢管外径间隙不应大于2mm。
（2）模板支撑底层纵、横向水平杆应作为扫地杆，距地面高度应小于或等于550mm。
立杆底部应设置可调托座或固定底座。
（3）模板支架可调托座伸出顶层水平杆或双槽钢托线的悬臂长度严禁超过650mm，且丝杆外露长度严禁超过400mm，可调托座插入立杆或双槽钢托梁长度不得小于
150mm。
可调托座
1-可调托座；2-螺杆；3-调节螺母；4-立杆；5-水平杆（4）模板支架可调底座调节丝杆外露长度不应大于300mm，作为扫地杆的最底层
模板支撑架高宽比大于或等于3；当高宽比大于3时可采取扩大下部架体尺寸
注:本记录一式两份,一份交接受交底人,一份存档。
技术交底之高支模
15碗扣式钢管架的底层组架最为关键，其组装的质量直接影响到整个架体的质量，要严格控制搭设质量。当组装完两层横杆后，首先应检查并调整水平框架的直角度和纵横向直线度；其次应检查横杆的水平度，并通过调节立杆可调座使横杆间的水平偏差小于2mm；同时应逐个检查立杆底脚和槽钢下的地基土，确保所有立杆不松动、不悬空以及槽钢全部与地基土接触。
7、模板拆除及转运
1)拆模板，应经施工技术人员按试块强度检查，确认砼已达到拆模强度时，填
写拆模申请，方可拆模。
2)拆模应遵循先安装后拆除、后安装先拆除的原则。
3)高处、复杂结构模板的拆除，应有专人指挥和切实可靠的安全措施，并在下
面标出作业区，严禁非操作人员进入作业区。操作人员应配挂好安全带，禁止站在模板上的横拉杆上操作，拆下的模板应集中吊运，并多点捆牢，不准向下乱扔。
工程名称：赛格日立仓库及综合楼
施工项目部位：仓库高支模（碗扣式钢管架部分）
承接施工单位
或班组
木工工长
技术交底内容：
1、首层高支模施工在土方回填夯实完毕后进行，因此立杆下的地基必须作加强处
理，采用立杆下设置槽钢以增大与地面的接触面积的方法，这点必须做到位，尤其是在雨天过后，回填土经雨水浸泡容易产生局部的大的下沉，所以在浇筑前及浇筑过程中必须随时检查，发现异常情况应立即停止混凝土浇筑并找出原因按要求整改。其它层立杆下应设置垫板，垫板面积不应小于0.15㎡。
16、立杆的接长应连接可靠，立杆插好后，应使上部立杆底端连接孔同下部顶端连接孔对齐，插入立杆连接销并锁定。
17、立杆与横杆的连接靠碗扣接头锁定，连接时，先将上碗扣滑至限位销以上并旋转，使其搁在限位销上，将横杆接头插入下碗扣，待应装横杆接头全部装好后，落下上碗扣并预锁紧。
高支模施工技术交底
（3）根据墨线安装梁侧模板、压脚板、斜撑等。梁侧模板制作高度应根据梁高及楼板模板碰旁或压旁确定。
（4）梁柱接头处采用整块模板，严格控制拼缝顺序和木枋摆放位置。
（5）梁柱相交节点处均采用木枋加固，木枋要自上往下加固，加固木枋要与模板阴阳角平齐，并且木枋顶端要顶到板底。主次梁（存在高差）相交处，在高低跨梁阴角处加通长木枋进行加固。需严格控制梁模拼缝位置和木枋摆放位置。
（2）板厚：mm，支撑高度：mm，木枋间距：mm，主龙骨间距：mm，横杆步距：mm，立杆纵向间距：mm，立杆横向间距：mm，扫地杆离地距离≤：mm，扫天杆离板底距离≤：mm。
（3）同上…
3、剪刀撑：
满堂架应在架体外侧四周及内部纵、横向每隔6～8米即本项目选择：跨一道，由底至顶设置连续竖向剪刀撑。
本次施工区域范围内，最大支撑高度为：m。
（2）截面尺寸：mm，支撑高度：mm，梁两侧立杆间距：mm（梁宽+600mm），木枋间距或数量：，主龙骨间距：mm，步距：mm，梁底立杆数量：，立杆沿跨度方向间距：mm，扫地杆离地距离≤：mm，扫天杆离板底距离≤：mm。
（3）同上…
2、本次施工区域内的板构件：
（1）板厚：mm，支撑高度：mm，木枋间距：mm，主龙骨间距：mm，横杆步距：mm，立杆纵向间距：mm，立杆横向间距：mm，扫地杆离地距离≤：mm，扫天杆离板底距离≤：mm。
（2）构配件的产品质量合格证、质量检验报告；
（3）高支模工程的施工记录及质量检查记录；
（4）模板支架体系搭设过程中出现的重要问题及处理记录；
（5）模板支架体系的验收申请报告。
四、其他要求
1、紧急情况时请联系：
项目生产经理：联系方式：
高支模施工技术交底
高支模工程施工技术交底一、工程概况中国中铁·诺德名城一期工程位于山东省章丘市，工程北侧为世纪大道，东侧为明埠路，西侧为工业三路。
2-8商业2层，总建筑面积5634.4㎡。
二、本工程高支模特点2-8＃商业楼层高度如下表所示：根据《危险性较大的分部分项工程安全管理办法》即建质［2009]87号规定，搭设高度5m及以上的模板工程必须进行专项施工方案设计，以确保施工安全。
通过上述层高表，在本工程中，有如下楼层的梁板模板支设属于高支模：2-8商业二层.三、模板及支撑体系概述针对本工程特点以及结合我公司施工经验,在本工程中将主要采用由九夹板、木方、钢管、对拉螺栓、“3”型卡扣等组成的模板及支撑加固体系。
在模板工程施工中主要抓住以下几方面：1、投入适量的新九夹板做模板，全部采用50×100mm的木方，对梁板的模板支撑、间距等要经过计算确定.2、针对结构工程施工中的重要部位，对模板及支撑必须进行详细计算，以确保支设牢靠、不出意外。
3、后浇带处的梁板模板及支撑不得随意拆除以免出现裂缝,必须在后浇带混凝土浇筑完成后达到一定强度后方可拆除.4、内脚手架采用满堂红扣件式钢管脚手架，钢管架必须严格按施工计算书搭设。
5、模板及支撑使用材料：5.1模板:优质九夹板,规格为:1820×910×18mm;5.2木方：截面为50×100mm,长度2～4m；5。
3对拉螺栓:φ12对拉螺栓;5。
4内架支撑:φ48×3。
5mm标准钢管，长度2~6m；四、高支模施工相关要求:1、板模板小结模板：18mm九夹板小楞：50×100mm木方，间距为300mm大楞：Φ48×3。
5mm焊接钢管，间距为900 mm立柱：Φ48×3.5mm焊接钢管,间距为900×900mm水平杆间距不大于1.5米，立杆下部设纵横向扫地杆。
每隔六米设一道剪刀撑。
2、梁模板小结模板:18mm九夹板小楞:50×100mm木方,间距为250mm大楞：Φ48×3.5mm焊接钢管,间距为450mm梁底立柱：Φ48×3.5mm焊接钢管，间距为450mm，梁底中间设一排支撑杆水平杆间距不大于1。
隧道施工高支模技术交底指南
隧道施工高支模技术交底指南第一节：引言隧道施工是工程建设中的一个重要环节，高支模技术在其中扮演着重要的角色。
本文将从交底角度出发，对隧道施工中的高支模技术进行指南，以确保工程顺利进行。
第二节：高支模技术的基本原理和优势高支模技术是一种快速搭建模板的方法，通过将模板与支撑体结合，形成一个完整的支撑结构。
它具有施工周期短、支撑力度大、适应性强等优势。
高支模技术还能够为施工人员提供较好的工作环境，保障施工的安全性。
第三节：高支模技术的施工步骤高支模技术的施工步骤包括：准备工作、搭建支撑结构、安装模板、浇筑混凝土等。
在进行高支模施工前，施工人员需进行详细的计划和设计，合理分配资源，并针对具体情况进行调整。
第四节：高支模技术的施工要点及注意事项在高支模技术的施工过程中，施工人员需要注意一些要点和注意事项。
例如，在使用支撑杆时要注意其承载能力，同时需要对模板进行防腐处理，以保证其使用寿命。
此外，在模板浇筑混凝土时要确保混凝土浇筑均匀，并采取适当的降温措施。
第五节：高支模技术的质量控制在高支模技术的施工过程中，质量控制是十分重要的一环。
施工人员需要对材料进行检验，并保证施工过程中的各个环节符合施工规范和设计要求。
此外，还需要及时修补模板和支撑结构的损坏，保证施工的顺利进行。
第六节：高支模技术的施工案例分析通过对一些典型的高支模施工案例进行分析，可以更好地理解和应用该技术。
本节将从实际的施工案例入手，深入探讨高支模技术的应用方法、经验教训等，为后续施工提供借鉴。
第七节：高支模技术的改进和创新技术的发展永无止境，在高支模技术方面也不例外。
本节将探讨高支模技术的改进和创新，例如采用新材料、改善模板设计、优化支撑结构等。
不断地创新和改进能够提高工程质量和效率，为隧道施工带来新的突破。
第八节：总结与展望通过对隧道施工中高支模技术交底指南的论述，我们了解了高支模技术的基本原理、施工步骤、质量控制等方面的内容，并探讨了该技术的改进和创新。
高支模混凝土浇筑技术交底
施工技术交底记录施工单位：编号：高支模混凝土浇工程名称分部分项名称筑技术交底施工队 (组 )施工人数技术交底内容：混凝土浇筑前的准备工作:1、浇筑前应将模板内的垃圾、泥土等杂物及钢筋上的油污消除洁净，并检查钢筋的保护层垫块能否垫好，钢筋的保护层垫块能否切合规范要求。
模板空隙和孔洞要堵严，模板及其支架、钢筋、预埋件和管线等一定经过检查。
2、施工缝的松懈混凝土及混凝土脆弱层要剔掉清净，露出石子，并浇水润湿，无明水。
3、墙、柱模板根部距离模板50 公分范围内要打扫洁净并用水冲刷，而后用1：2的水泥沙浆将模板根部模板空隙封堵密实。
混凝土浇筑施工重点：1、本次高支模混凝土浇筑使用两台地泵，采纳布料机浇筑。
浇筑开始时，疏导管路的沙浆严禁浇筑到剪力墙或许梁板内，应将沙浆打到吊斗内，而后用塔吊吊到地面办理、弃掉。
2、混凝土浇筑过程中一定装备起码两名钢筋工值班，保证钢筋垫块和钢筋间距切合要求。
重点是楼板上层筋，踩下去的要补支撑、复位；柱筋不偏移；松扣的补扎。
布料机正在浇筑部位，钢筋工要时辰关注，跟从，实时做好修复工作。
3、在浇筑混凝土时，亦起码安排 2 个值班木匠，应常常察看模板、支架、钢筋、预埋件和预留孔洞的状况，当发现有变形、移位时，应立刻停止浇筑，并应在已浇筑的混凝土凝固前修整完满。
特别注意剪力墙新老砼联合面不涨模、移位。
而且木匠要在砼浇筑工程中常常对高支模脚手架的节点进行必需的加固举措。
4、在砼浇筑过程中，当一面剪力墙浇筑达成需要浇筑此外一面剪力墙时，在布料机管路挪动以前，一定要用编制袋将泵管管口都堵上，防备砼在泵管挪动过程中随处滴落，影响浇筑质量。
5、剪力墙混凝土浇筑：本次剪力墙有9.1 米、 9.45 米和电梯井地点节余 3.05 米高度，混凝土强度等级为C65。
1）针对 9.1 米和 9.45 米剪力墙高度，砼在浇筑过程中应分三到四次浇筑达成，第一次浇筑高度为～ 4 米之间，第二次浇筑高度为 2～ 2.5 米之间，后边挨次浇筑高度为2～3 米之间，保证剪力墙混凝土浇筑达成时，混凝土面为要求达成面，即为板面地点。
高支模混凝土浇筑技术交底
技术交底记录苏 JJ— 005工程名称施工单位交底部位B6#楼 20.95m 高支模工序名称混凝土工程交底依照：《混凝土构造工程施工质量查收规范》（ GB50204-20022011）交底内容：顶板部位构造高度为，最大架设高度为，最大梁截面为 600×1000mm，梁净跨，板厚100/120mm，属于超出必定规模较大危险性分项工程。
为保证施工安全及混凝土浇筑质量，联合该部分超出必定规模较大危险性分项工程特色，进行混凝土浇筑技术交底。
一、混凝土浇筑原则混凝土浇筑保证模板支架施工过程中均衡受载，同楼层混凝土浇筑原则：先非高支模地区，后高支模地区；先浇筑竖向构件后浇筑水平构件；平面浇筑次序按均衡对称，先浇筑非悬挑构件后浇筑悬挑构件，以增添高支模系统的稳固性。
二、施工准备1、主要机具准备平锹、混凝土吊斗、插入式振捣器、平板振捣器、木抹子、长抹子、铁板、布料机、地泵、塔吊等。
2、技术准备① . 组织操作人员熟习图纸，认识工程特色和工艺要求，进行岗前技术培训。
②. 混凝土申请：浇筑混凝土前，早先与混凝土供给单位办理预拌混凝土拜托单及灌溉申请，拜托单的内容包含：混凝土强度等级、方量、坍落度、初凝终凝时间、能否加外加剂以及浇筑时间等。
③ . 混凝土强度试块的留置：同配合比的混凝土按100m3取样 1 组试块，且许多于 3 组试块。
④ . 同条件试块留置：同条件试块应切合《混凝土构造工程施工及查收规范》(GB50204)的要求。
3、作业条件①. 依据现场实质状况和浇筑部位要求部署两台地泵、两台布料机，泵车架设路线资料要清理洁净，保证道路通畅。
② . 各样专业管线已埋设完成，钢筋隐检、模板支架预检已达成。
③ . 施工人员的通道架设、泵管的架子已搭设完成。
④ . 振捣设施调试正常及备有必定数目的振捣棒。
⑤. 放料处与浇筑点的联系信号已准备就绪。
⑥ . 劳动力安排已稳当，名单已上报。
⑦ . 检查柱插筋地点、数目，预埋件的地点、数目，预留洞的地点、数目，模板接缝能否严实，模板隔绝剂涂刷状况，查进出撑系统的承载能力、刚度和稳固性能否知足要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3、墙、柱模板根部距离模板50公分范围内要打扫干净并用水冲洗，然后用1：2的水泥砂浆将模板根部模板缝隙封堵密实。
混凝土浇筑施工要点：
1、本次高支模混凝土浇筑使用两台地泵，采用布料机浇筑。浇筑开始时，疏通
管路的砂浆禁止浇筑到剪力墙或者梁板内，应将砂浆打到吊斗内，然后用塔吊吊到地
抹面、收光：
楼板面浇筑到设计标高后，必须用铝合金刮尺刮平整，再用木楸推平，待出水后 再用木搓或机械打磨。然后用铁抹板压实，随即用塑料扫把带清水拖拉成细毛纹。
应特别注意：柱、墙根部往外20公分处的平整度。
交底人签字
交底时
间
施工队（组）长签字
施工员
签字
6、在剪力墙浇筑开始之前，应先将楼梯浇筑完成。然后再从中筒往两边扩展进 行浇筑。
7、剪力墙浇筑完成后，浇筑梁板。梁混凝土浇筑时，应采用由梁中部向两边扩
展的浇筑方式，确保模板支架施工中受力均衡，泵管支设在楼面时尽量沿着梁方向布 置，禁止输送泵管与支架连接。浇筑砼时不得堆料过高或过分集中。
8本次混凝土浇筑采用插入式振捣器：使用插入式振捣器应快插慢拔，插点要 均匀排列，逐点移动，顺序进行，不得遗漏，做到均匀振实。移动间距不大于振捣作 用半径的1.5倍（一般为30—40cm）。振捣上一层时应插入下层5—10cm，以使两层 砼结合牢固。
第一次浇筑高度为3.5〜4米之间，第二次浇筑高度为2〜2.5米之间，后面依次浇筑 高度为2〜3米之间，保证剪力墙混凝土浇筑完成时，混凝土面为要求完成面，即为 板面位置。应特别注意砼分层浇筑时间间隔不得超过3个小时，避免形成冷缝。
2）针对电梯井位置剩余3.05米咼度，混凝土可一次性浇筑到完成面。
3）在分层浇筑过程中，应控制好混凝土每层入模咼度，尽量保持水泥流动状态， 采用PVC管子探深控制高度。
4、在砼浇筑过程中，当一面剪力墙浇筑完成需要浇筑另外一面剪力墙时，在布 料机管路移动之前，必须要用编制袋将泵管管口都堵上， 防止砼在泵管移动过程中随 处滴落，影响浇筑质量。
5、 剪力墙混凝土浇筑：本次剪力墙有9.1米、9.45米和电梯井位置剩余3.05米高度，混凝土强度等级为C65
1）针对9.1米和9.45米剪力墙高度，砼在浇筑过程中应分三到四次浇筑完成，
面处理、弃掉。
2、混凝土浇筑过程中必须配备至少两名钢筋工值班，保证钢筋垫块和钢筋间距 符合要求。重点是楼板上层筋，踩下去的要补支撑、复位；柱筋不偏移；松扣的补扎。 布料机正在浇筑部位，钢筋工要时刻关注，跟随，及时做好修复工作。
3、在浇筑混凝土时，亦至少安排2个值班木工，应经常观察模板、支架、钢筋、 预埋件和预留孔洞的情况，当发现有变形、移位时，应立即停止浇筑，并应在已浇筑 的混凝土凝结前修整完好。尤其注意剪力墙新老砼结合面不涨模、移位。并且木工要 在砼浇筑工程中经常对高支模脚手架的节点进行必要的加固措施。
施工技术交底记录
施工单位：编号:
工程名称
分部分项名称
咼容:
混凝土浇筑前的准备工作
1浇筑前应将模板内的垃圾、泥土等杂物及钢筋上的油污清除干净，并检查钢 筋的保护层垫块是否垫好，钢筋的保护层垫块是否符合规范要求。模板缝隙和孔洞要 堵严，模板及其支架、钢筋、预埋件和管线等必须经过检查。
