电潜螺杆泵
井下电动潜油螺杆泵用行星减速器设计
井下电动潜油螺杆泵用行星减速器设计摘要：电动潜油螺杆泵对油井适应性强，适用于稠油井、含砂井、高含气井，然而电动潜油螺杆泵转速较低，电泵转速高，需要设计减速装置以实现降速增扭的目的。
根据现使用电动潜油螺杆泵的系列参数，设计行星齿轮减速器。
在选定减速方案后，设计减速器各个零部件。
在满足强度的前提下，确定零件尺寸绘制出减速器三维图。
最后使用ANSYS软件对减速器主要零件进行有限元分析，验证设计合理性。
关键词：电动潜油泵减速器三维绘制有限元分析一、引言电动潜油螺杆泵是一种新型机械采油系统，其创新点在于结合了螺杆泵和电潜泵的优点，不需使用抽油杆，消除了因杆管磨损或脱螺纹、断杆等带来的损失；提高泵下深和排量；节能效果明显，系统效率比较高[1，2]。
然而螺杆泵最佳旋转速速一般在100～500r/min左右，需要降低输入转速[3]，但由于受井下空间的限制，不能使用类似地面驱动的减速箱。
所以设计适合电动潜油螺杆泵用的减速器，将系统中的螺杆泵转速降低至需要的工作转速，并使输出扭矩提高到螺杆泵需要的工作扭矩，对斜井、稠油、含砂、含气油井的开采具有十分重要的意义[4]。
二、行星减速器方案设计1.行星减速器的选型及其原理一般的轴向减速传动有单螺杆减速器、定轴轮系、少差齿行星轮系和2K-H 类NGW型行星轮系。
由于井下作业对减速器的尺寸要求较为苛刻，潜油泵功率较高，输入转速一般在3000r/min左右[5，6]，设计受井下径向尺寸限制，减速器最大径向尺寸应小于油管直径，同时下泵深度1500m左右井下高温、高压。
综合考虑以上情况选2K-H类NGW型行星齿轮减速器。
使用每排3个行星轮3排共9个与太阳轮相啮合，在分担载荷的同时减小径向尺寸，能满足设计强度的要求。
其原理如图1所示图1 行星减速器原理图行星轮系传动比为：（2-1）2.行星减速器的基本参数设计[7]表1 减速器设计初始条件在潜油泵工作时，由伯努利方程：（2-2）（2-3）电潜泵的有效功率：（2-4）（2-5）（2-6）按照需用剪切应力估算输出轴直径大小，受扭矩T的实心圆轴，其剪切应力（2-7）考虑安全系数以及其他零部件的大小，初定。
电潜泵的详细介绍
一、电潜泵系统概述
25
二、井下多级离心泵工作特性
井下多级离心泵由许多 单级离心泵 串联组成， 单级离心泵由装在泵轴上的 旋转叶轮 和固定在泵壳 上的导轮组成 。
工作原理 叶轮旋转后离心力的作用使叶轮流道中的液体 增压和加速，从 叶轮流道出口 排出，叶轮旋转机械 能转变为流体的 压能和动能。流体进入导轮，将一 部分动能转变成 静压 ，流体进入下一级叶轮，重复 这一过程直到最后一级叶轮。
电缆头 是电机和电缆连接的特殊部件，其质量好坏直接关系 到电机的运行寿命，要求较高的电气和机械性能。从性能和结构 分为两种： 缠绕式和插入式。
11
一、电潜泵系统概述
、单流阀
其作用主要是：保护足够高的 回压，使得泵在启动后能 很快在额定点工作；防止停泵以上流体回落引起机组 反转脱扣 ；便于生产管柱验封。一般安装在泵出口 1－2跟油管处，采用 标准油管扣于上下油管连接。
、离心泵特性的理论分析
在稳定流动状态下，单位时间内流体流入和流出叶轮的动量矩变 化等于作用在流体上的外力矩。
H ? ?c2? R2 cos ? 2 ? c1? R1 cos ? 1 ? g
泵产生的有效压头与流体密度无关
28
二、井下多级离心泵工作特性
、影响离心泵实际压头的因素
叶轮的实际叶片数目有限
叶轮流道中形成相对环流，叶轮出口处的绝对速度 ? ， 吸入口处的绝对速度 ? ，叶轮实际压头低于理论压头。
7
一、电潜泵系统概述
内外腔压力 ，容纳电机升温时膨胀的电机油和补充电机冷却 时电机油的收缩和损耗的电机油；通过其内的止推轴承 承担 泵轴、分离器轴和保护器轴的重量及泵所承受的任何不平衡 轴向力；起连接作用 ，连接电机轴与泵 /分离器轴，连接电机 壳体与泵 /为离器壳体。
悬吊式电潜螺杆泵的研制与应用
｛ 基金项 目：国家科技型中小企 业技术创新基 金 “ 吊式 电潜螺杆泵机组” （７ ２ ２ １０ ０ １ ； “ 吊式电动潜 油螺杆泵 ” 已获 国家 悬 ０ Ｃ ６ １２０ ９ ） 悬 实用新型专利 ，专利号为 ｚ ８２０ １６ ７ Ｌ９ ４ ６ ． ；发 明专利名称 “ 吊式电潜螺杆泵的导流 、导电系统”，申请号为 ２０ １０ ３ ９ ． 悬 ０６ ０ １２ ７０；“ Ｃ ” 国 ＰＴ
（ ．中海石油 （ １ 中国）有限公 司天津分公 司 ２ ．天津市雷达 电泵技术 开发有 限公 司）
摘 要 针 对 电潜 泵 、单 螺杆 泵和 电潜 螺杆 泵 在 开 发高 粘 稠 、高 含 砂 类 油 井 中各 存 在 着 不 同 的 缺 陷 ，开 发 了一种 悬 吊式 电潜 螺杆泵 。该 泵 与传 统 的 电潜 泵 、 电潜 螺 杆 泵 等潜 没 式 电泵 的结 构 不 同 ，它是 将 泵悬 吊于 原动机 组 之下 。 由于原 动机 组 位 于 油 管 与泵 之 间 ，运 行 时 泵举 升 的井液 必须 途 经原 动机 组才 能到达 油 管 。特将 电动机 、减速 器 、保 护器 等 原 动机 组部 件 置 于 导流 套 内， 并使 导流套 内周 面 与电动机 等各 部件 的外周 面 间形 成环 形 空 间，从 而 解决 了井液 导 流 问题 。 现场 应 用 表 明，该 悬 吊式 电潜 螺杆 泵在低 产 量 （ Ｏ Ｉ ／ ） ≤３ ｄ 、高含 砂 油 井 的适用 性 和 节 能方 面 表 现尤 为 突 ｎ 出 ，机 组运 行稳 定 ，启动 性 能好 ，各 项指标 都优 于 常规 电潜 螺杆 泵 。 关键 词 悬 吊式 电潜 螺杆 泵 结构 特 点 粘 稠 油 高含 砂 油 井
际 申请 号 为 Ｐ Ｔ Ｃ ２ ０／ ０ ４Ｉ， Ｃ ／ Ｎ ０６ ２０ ｌ

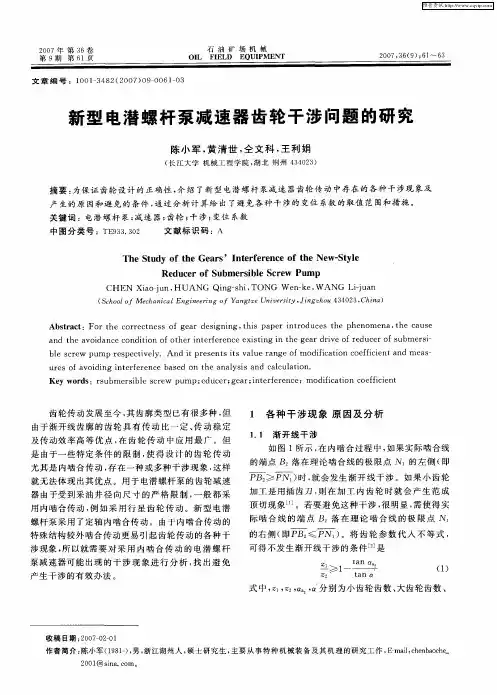

新型电潜螺杆泵减速器齿轮干涉问题的研究
齿 轮传动 发展 至今 ， 其齿 廓类 型 已有 很多 种 ， 但
１ 各 种 干 涉 现 象 原 因及 分 析
１ １ 渐 开 线 干 涉 ．
由于渐 开线齿 廓 的齿 轮 具有 传 动 比一 定 、 动稳 定 传 及传动效 率 高等 优 点 ， 在齿 轮 传 动 中应用 最 广 。但 是 由于一 些特 定条 件 的限制 ， 使得 设 计 的 齿 轮传 动
Ｃ Ｎ Ｘ ａ— ｎ ＨＵＡＮＧ Ｑｉｇｓ ｉＴ ＨＥ ｉｏｊ ， ｕ ｎ —ｈ ， ＯＮＧ Ｗ ｅ — ｅ Ｗ ＡＮＧ Ｌ— ａ ｎｋ ， ｉｕ ｎ ｊ
（ ｃ ｏ ｌ ｆ Ｍｅｈ ｎｃ ｌＥｎ ｉｅ ｒｎ ｆ ｎ ｔｅＵｎ ｖ ｒｉｙ， ｉ ｇ ｈ ｕ ４ ４ ２ ， ｈ ｎ ） Ｓ ｈ ｏ ｃ ａ ｉａ ｇ ｎ ｅ ｉｇ ｏ Ｙａ ｇ ｚ ｉｅ ｓｔ Ｊ ｎ ｚ ｏ ３ ０ ３ Ｃ ｉ ａ ｏ
作者 简 介 ： 陈小 军 （９ １）男 ， 江湖 州 人 ， 士 研 究 生 ， 要 从 事 特 种 机 械装 备 及 其 机 理 的 研 究 工 作 ， １ ８一 ， 浙 硕 主 Ｄｍａ ：ｈｎ ａｃｅ ｉ ｃｅｂｏｈ＿ ｌ
ＰＢ ≥ＰＮ 时 ， 会发 生渐 开 线干 涉 。如 果小 齿 轮 ） 就 加 工是 用插 齿刀 ， 在 加工 内齿 轮 时就 会 产 生 范成 则 顶 切现 象口 。若要 避免 这种干 涉 ， 明显 ， ］ 很 需使 得 实
用 内啮合 传动 ， 如 采 用行 星 齿 轮传 动 。新 型 电潜 例 螺杆 泵采 用 了定 轴 内啮合 传动 。 由于 内啮合传 动 的
维普资讯
２０ ０ ７年 第 ３ ６卷 第 ９期 第 ６ 页 １
石 油 矿 场 机 械
ｏＩ Ｆ ＥＬＤ ＥＱＵＩ Ｍ Ｅ Ｌ Ｉ Ｐ ＮＴ

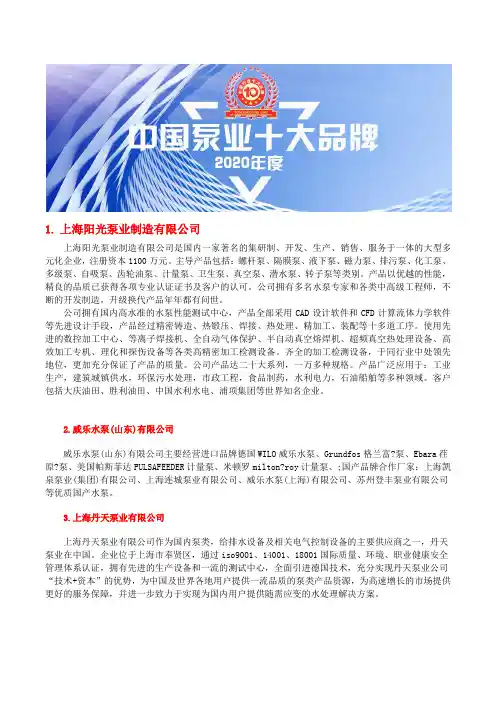

国内深井潜水电泵型号十大品牌排行榜
1.上海阳光泵业制造有限公司上海阳光泵业制造有限公司是国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，注册资本1100万元。
主导产品包括：螺杆泵、隔膜泵、液下泵、磁力泵、排污泵、化工泵、多级泵、自吸泵、齿轮油泵、计量泵、卫生泵、真空泵、潜水泵、转子泵等类别。
产品以优越的性能，精良的品质已获得各项专业认证证书及客户的认可。
公司拥有多名水泵专家和各类中高级工程师，不断的开发制造，升级换代产品年年都有问世。
公司拥有国内高水准的水泵性能测试中心，产品全部采用CAD设计软件和CFD计算流体力学软件等先进设计手段，产品经过精密铸造、热锻压、焊接、热处理、精加工、装配等十多道工序。
使用先进的数控加工中心、等离子焊接机、全自动气体保护、半自动真空熔焊机、超频真空热处理设备、高效加工专机、理化和探伤设备等各类高精密加工检测设备。
齐全的加工检测设备，于同行业中处领先地位，更加充分保证了产品的质量。
公司产品达二十大系列，一万多种规格。
产品广泛应用于：工业生产，建筑城镇供水，环保污水处理，市政工程，食品制药，水利电力，石油船舶等多种领域。
客户包括大庆油田、胜利油田、中国水利水电、浦项集团等世界知名企业。
2.威乐水泵(山东)有限公司威乐水泵(山东)有限公司主要经营进口品牌德国WILO威乐水泵、Grundfos格兰富?泵、Ebara荏原?泵、美国帕斯菲达PULSAFEEDER计量泵、米顿罗milton?roy计量泵、;国产品牌合作厂家：上海凯泉泵业(集团)有限公司、上海连城泵业有限公司、威乐水泵(上海)有限公司、苏州登丰泵业有限公司等优质国产水泵。
3.上海丹天泵业有限公司上海丹天泵业有限公司作为国内泵类，给排水设备及相关电气控制设备的主要供应商之一，丹天泵业在中国。
企业位于上海市奉贤区，通过iso9001、14001、18001国际质量、环境、职业健康安全管理体系认证，拥有先进的生产设备和一流的测试中心，全面引进德国技术，充分实现丹天泵业公司“技术+资本”的优势，为中国及世界各地用户提供一流品质的泵类产品资源，为高速增长的市场提供更好的服务保障，并进一步致力于实现为国内用户提供随需应变的水处理解决方案。

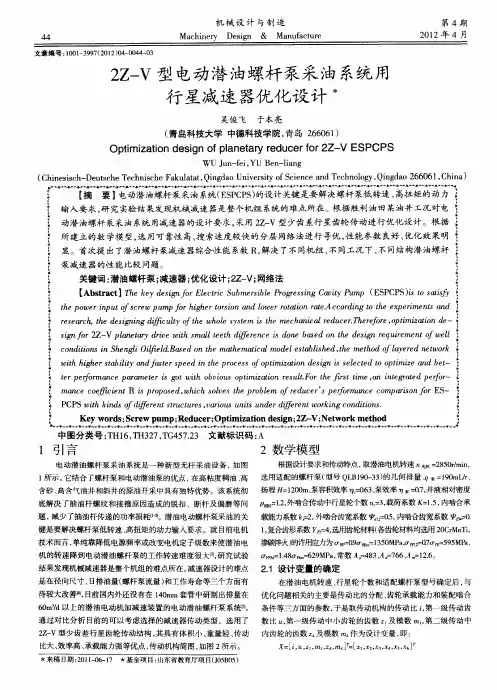

2Z-V型电动潜油螺杆泵采油系统用行星减速器优化设计
