林格曼烟气黑度仪黑度记录表及使用说明
林格曼黑度检测方法
林格曼黑度检测方法林格曼黑度检测方法（Lindgren's Blackness Test）是一种常用于测试和描述木材炭黑含量的方法。
它是由瑞典木材科学家Nils-Erik Lindgren于1950年提出的。
该方法适用于木材的质量评估和分类，特别是对于炭黑含量的评估，可以用来判断木材炭化程度的高低。
1.样品准备：选择要测试的木材样品，切割成合适的尺寸。
确保样品表面干净，无污渍和杂质。
2.酸溶：将样品放入稀硝酸溶液中浸泡一段时间（通常为数小时），使其被酸溶解。
3.溶液处理：将酸溶木材的溶液转移到乙醚中。
乙醚不溶于水，并且可以将炭黑从酸水溶液中分离出来。
4.搅拌混合：在乙醚和酸水溶液中添加适量的盐酸和水，然后用搅拌器将其混合均匀。
5.澄清：将混合液放置一段时间，待其分层。
然后，将上层的乙醚溶液倒入澄清瓶中。
6.吸光度测量：使用紫外-可见光分光光度计或其他光学仪器，测量乙醚溶液的吸光度。
通过对测量结果进行计算，可以得出样品中炭黑的含量。
炭黑含量越高，样品越接近完全炭化的状态。
然而，林格曼黑度检测方法也存在一些限制和注意事项。
首先，该方法只能测量样品中炭黑的含量，无法分辨其他颜色着色物质的影响。
其次，由于该方法是通过化学溶液处理样品，可能会破坏一些组织结构或导致样品变质。
因此，在应用该方法时需要注意选择合适的处理条件和样品。
此外，该方法对于含有活性色素的木材样品可能会产生误差。
总之，林格曼黑度检测方法是一种用于测试木材炭黑含量的常用方法。
它可以通过提取炭黑并测量溶液的吸光度，从而评估木材的炭化程度和质量。
虽然该方法存在一些限制，但在实际应用中仍然被广泛使用，并在木材科学领域中起到重要的作用。
烟气黑度原始记录
背景描述：
观测时间：
时分开始；时分结束
观测值累计次数及时间
5级次累计时间min
≥4级＜5级次累计时间min
≥3级＜4级次累计时间min
≥2级＜3级次累计时间min
≥1级＜2级次累计时间min
＜1级次累计时间min
检测结果：
1
2
3
4
5
6
7
8
9
10
111213Fra bibliotek14备注：
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
采样人:校核人:审核人:日期:
烟气黑度
样品来源:
使用仪器名称:林格曼望远镜型号:仪器编号:
方法依据
测烟望远镜法《空气和废气监测分析方法》（第四版）国家环境保护总局（2003年）第五篇第三章三、（二）
观测日期
净化设备
秒
分
15
30
45
60
观测点位置与观测条件
烟囱距离m烟囱所在方向:
烟囱高度m烟囱出口形状：
天气状况：晴口少云口多云口阴口

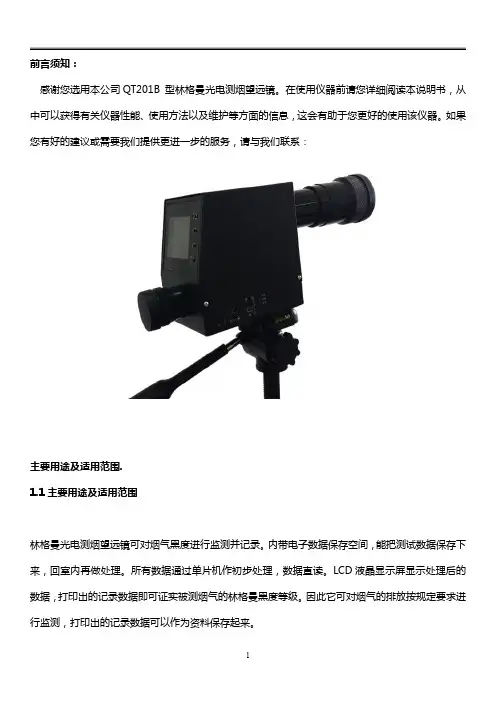

QT201B型林格曼光电测烟望远镜说明书
前言须知：感谢您选用本公司QT201B型林格曼光电测烟望远镜。
在使用仪器前请您详细阅读本说明书，从中可以获得有关仪器性能、使用方法以及维护等方面的信息，这会有助于您更好的使用该仪器。
如果您有好的建议或需要我们提供更进一步的服务，请与我们联系：主要用途及适用范围.1.1主要用途及适用范围林格曼光电测烟望远镜可对烟气黑度进行监测并记录。
内带电子数据保存空间，能把测试数据保存下来，回室内再做处理。
所有数据通过单片机作初步处理，数据直读。
LCD液晶显示屏显示处理后的数据，打印出的记录数据即可证实被测烟气的林格曼黑度等级。
因此它可对烟气的排放按规定要求进行监测，打印出的记录数据可以作为资料保存起来。
1.2主要技术指标1.望远镜视角放大率10倍2.望远镜观测距离10～1000米3.物镜通光孔径50毫米4.电子林格曼黑度等级0.0～5.0级5.电源内有四节5号可充电电池，外接9V电源第一章安装2.1验收开箱后,请核对仪器的备件和附件与装箱单是否相符，如有损坏或缺件请立即与厂方联系。
2.2仪器适用的工作环境（1）仪器应在干燥、清洁场所使用和保存。
（2）避免灰尘，潮湿和腐蚀性气体。
（3）尽量避免雨天使用。
（4）使用温度范围：-15～+35℃。
（5）相对湿度：≤80％。
2.3组装2.3.1仪器的组成1.仪器电源由三部分组成。
内部充电电池，打印机电源(9V/600mA)，主机电源(9V/700mA)。
2.光电测烟望远镜主体。
3.打印机主体。
注意：任何连接之前一定要断电或关上开关，否则损坏仪器。
2.3.2与三脚架的连接支起三脚架，在顶端可看到一个矩形的云台和固定云台的扳手。
将扳手扳转90º，此时可将云台向扳手方向推动，然后即可向上取出云台。
从云台的反面可拉出一个蝶形转环用于转动正面的螺钉，将此螺钉旋入望远镜底部的螺孔中旋紧。
最后再将云台连同望远镜卡回原位。
云台的使用2.3.3使用时的组装1.室内使用取出光电测烟望远镜及主机电源，将主机电源插在光电测烟望远镜电源插口上，即可对光电测烟望远镜充电，打开电源开关，即可使用。
林格曼烟气黑度仪黑度记录表及使用说明
林格曼烟⽓⿊度仪⿊度记录表及使⽤说明附录三 TC-LGM烟⽓⿊度观测记录表观测⼈：校核⼈：观测位置和条件应该在⽩天进⾏观测；观察者的视线应尽量与烟⽻飘动的⽅向垂直；观察烟⽓⿊度⼒求在⽐较均匀的天空光照下进⾏；观察排⽓的仰视⾓尽可能低，应尽量避免在过于陡峭的⾓度下观察。
观测⽅法观察烟⽓的部位应选择在烟⽓⿊度最⼤的地⽅，该部位应没有冷凝⽔蒸汽存在。
观察时，将烟囱排出烟⽓的⿊度与林格曼烟⽓⿊度图进⾏⽐较，记下烟⽓的林格曼级数。
如烟⽓⿊度处于两个林格曼级之间，可估计⼀个0.5 或0.25 林格曼级数。
连续观测烟⽓⿊度的时间不少于30min，每分钟观测4 次。
观察者不宜⼀直盯着烟⽓观测，⽽应看⼏秒钟然后停⼏秒钟，每次观测（包括观看和间歇时间）约15s，连续观测烟⽓⿊度的时间不少于30min。
观察烟⽓宜在⽐较均匀的天空照明下进⾏。
如在阴霾的情况下观察，由于天空背景较暗，在读数时应根据经验取稍偏低的级数。
记录1 现场情况记录观察者应按现场观测数据记录表格（附录三）的要求，填写观测⽇期、被测单位、设备名称、净化设施等内容，并将观测点到烟囱的⼤致距离、烟囱所在的⽅向、风向和风速，天空情况（是否有云及云的颜⾊）以及烟⽻背景的情况逐⼀填⼊表内。
2 现场观测记录烟⽓⿊度的观测值，每次观测15s 记录⼀个读数，填⼊观测记录表格（附录三）。
每个读数都应反映15s 内⿊度的平均值。
连续观测烟⽓⿊度的时间不少于30min，在此期间进⾏120 次观测，记录120 个读数。
对于烟⽓⾮常稳定的污染源，可酌情减少观测频次，每分钟观测2次，连续观测30分钟，在此期间进⾏60次观测，记录60个读数。
5.6计算1 按林格曼⿊度级别将观测值分级，分别统计每⼀⿊度级别出现的累计次数和时间。
2 按以下原则确定烟⽓⿊度级别：1 林格曼⿊度5级：30分钟内出现5级林格曼⿊度时，烟⽓的林格曼⿊度按5级计。
2 林格曼⿊度4级：30分钟内出现4级及以上林格曼⿊度的累计时间超过2分钟时，烟⽓的林格曼⿊度按4级计。
烟气黑度检测仪表
烟气黑度检测仪表产品名称：OU4403林格曼数码烟气黑度仪∙产地：中国销售：沧州欧谱∙简介：OU4403数码测烟望远镜把各国通用的标准林格曼烟气浓度图缩制在一块玻璃上，从而对烟气黑度进行监测。
将在望远镜目镜中看到或由数码照相机拍摄到的烟气与林格曼烟气浓度图直接作对比，即可确定烟气的黑度等级。
∙一、产品用途OU4403数码测烟望远镜把各国通用的标准林格曼烟气浓度图缩制在一块玻璃上，从而对烟气黑度进行监测。
将在望远镜目镜中看到或由数码照相机拍摄到的烟气与林格曼烟气浓度图直接作对比，即可确定烟气的黑度等级。
它使烟气黑度的测试变得快速、简便，使监测工作的准确度得到提高。
因此该仪器可广泛应用于各地的环境保护部门和各工矿企业的烟气黑度测定工作。
通过对烟气黑度的测定，可以分析烟气排放对空气的污染程度及燃料的燃烧利用率，从而为环境管理和节约能源提供有效的监测手段。
三、结构原理OU4403烟气黑度仪器采用双目棱镜望远系统，而在望远镜分划板上制有相应干林格曼烟气浓度图1-5级的灰度阶梯块，全透明部分则为0级、观测者通过望远镜左侧目镜将烟尘目标与该级灰度阶梯块比较，从而测定烟气黑度标准等级。
四、使用方法从皮袋中取出仪器，脱气目镜盖和物镜盖，然后将仪器对准被监测的烟囱口，调节望远镜，使烟囱口冒出的黑烟清晰，即可进行比较测定。
测定时应注意以下几点：1、观测时的照明光（即太阳的直射光或来自天空的照射光）应为侧光，与视线近似地成直角应避免正面光及背光；2、在阴雾情况下，由于天空背景较暗，读数时应记取稍偏低的级别；3、烟囱出口背景上不要有山、树和建筑物之类暗黑的障碍物；4、观察时应代表锅炉正常运转状态，要求锅炉负荷保持在额定负荷的80%以上，此时不得向煤中加水，不得过量鼓风衡释；5、观测不能一次为准，每次间隔可掌握在0.1-1分钟之间，依次记录数据（每次观测瞬时黑度），如烟尘黑度处于二级之间，可估计到1/2级黑度值，最后将测得的值取平均值，即为该烟尘的黑度；五、保养1、仪器应放在通风干燥处，并远离酸碱等挥发笥或腐蚀性较强的化学药品2、在使用过程中，应防止碰撞，仪器外表及花纹橡胶也应避免接触有机溶剂3、远望远镜物镜、目镜等内部零件均经检验并加以密封，不要任意拆开。
G003 烟气黑度(林格曼级)现场监测原始记录表20181228-Y
秒
分
15
30
45
秒
分
15
30
45
0
5
10
15
20
25
1
2
7
12
17
22
27
3
8
13
18
23
28
4
9
14
19
24
29
观测点位置与观测条件：
烟囱距离m；烟囱所在方向；
烟囱高度m；烟囱出口形状；
风向；风速m/s；
气温℃。
天气情况：□晴朗□少云□多云□阴天
烟羽背景：□无云□薄云□白云□灰云
观测值累计次数及时间：
观测开始时间：时分；
观测结束时间：时分。
5级：次累计时间分钟；
≥4级：次累计时间分钟；
≥3级：次累计时间分钟；
≥2级：次累计时间分钟；
≥1级：次累计时间分钟；
＜1级：次累计时间分钟。
烟气黑度（林格曼级）：
结果：
观测人：校对人：审核人：第页/共页
烟气黑度（林格曼级）现场监测原始记录
被测单位：地址：监测日期：年月日
监测目的：□污染源监测□工程验收□委托其它监测仪器型号：监测仪器编号：
方法依据：《空气和废气监测分析方法》（第四版增补版）5.3.3.2环保治理设施名称及运行情况：
观测记录
秒
分
15
30
45
秒
分
15
30
45
秒
分
15
30
45
秒
分
15
30
型林格曼烟尘黑度计安全操作及保养规程
型林格曼烟尘黑度计安全操作及保养规程1. 引言型林格曼烟尘黑度计是用于测量空气中烟尘含量的仪器，广泛应用于工业、环境监测、烟气治理等领域。
为了确保烟尘黑度计的正常使用和延长其寿命，本文档旨在介绍烟尘黑度计的安全操作和保养规程。
2. 安全操作规程2.1 操作前准备•在操作之前，检查烟尘黑度计的外观是否完好，如有损坏应及时修理或更换。
•确保烟尘黑度计有足够的电源供应，并满足工作要求。
•阅读并熟悉烟尘黑度计的操作手册。
2.2 正确操作•严格按照烟尘黑度计的操作手册进行操作，确保遵循正确的步骤。
•使用合适的防护设备，如手套、护目镜等，以保护操作人员的安全。
•注意操作时的姿势，确保稳定和平衡。
2.3 禁止操作•不得未经许可对烟尘黑度计进行拆卸或修改。
•禁止使用过于损坏的烟尘黑度计。
•不得将烟尘黑度计暴露在高温、高湿度或腐蚀性气体等有害环境中。
2.4 应急措施•在操作烟尘黑度计时，准备好灭火器和急救药品等应急工具和设备。
•定期进行演练，以提高操作人员应对突发情况的应急能力。
•在发生事故或急救情况时，立即采取适当的措施，并及时报告相关人员。
3. 保养规程3.1 日常保养•每次使用完毕后，及时清理烟尘黑度计的外观和工作区域，防止杂物进入仪器内部。
•定期对烟尘黑度计进行功能测试和校准，确保其准确性和可靠性。
•避免长时间不使用烟尘黑度计，如需长时间存放，应将其放置在干燥、通风良好的地方。
3.2 定期保养•按照烟尘黑度计的操作手册，定期进行清洁维护，并更换损坏或老化的零部件。
•定期校准烟尘黑度计的测量准确性，确保其与标准设备的一致性。
3.3 专业维护•在烟尘黑度计出现故障或需要维修时，应及时联系专业的维修人员进行处理。
•不得未经授权自行拆卸或修复烟尘黑度计，以免造成更大的损坏。
4. 结论本文档介绍了型林格曼烟尘黑度计的安全操作和保养规程，包括操作前准备、正确操作、禁止操作、应急措施、日常保养、定期保养和专业维护等方面。
林格曼黑度板检测方法
林格曼黑度板检测方法
《林格曼黑度板检测方法》
嘿，大家好呀！今天咱就来讲讲林格曼黑度板检测方法。
话说有一次我去一个工厂参观，就亲眼看到了他们用林格曼黑度板检测废气排放呢。
那场面，可有意思啦！工作人员拿着那块黑度板，就像拿着个宝贝似的，小心翼翼的。
他们把黑度板放在一个特定的位置，然后让废气对着它排放。
我就凑过去看呀，眼睛一眨不眨的，就想看看这到底是怎么检测的。
只见那废气呼呼地冒出来，朝着黑度板就过去了。
工作人员就那么盯着，一会儿看看废气，一会儿瞅瞅黑度板，那表情别提多认真了。
我在旁边心里直嘀咕，这能看出啥呀。
嘿，你还别说，过了一会儿，工作人员就开始嘟囔了，“哎呀，这个黑度差不多到这儿了。
”然后就开始记录数据啥的。
我当时就觉得好神奇呀，就这么一块板子，就能检测出废气的黑度。
而且工作人员那认真的模样，真的让我感受到了他们对环境检测的重视。
这林格曼黑度板检测方法呀，虽然看起来简单，但是作用可大着呢！通过这样的检测，就能知道排放是不是达标，能不能保护环境啦。
这就是我亲眼看到的林格曼黑度板检测方法啦，是不是挺有意思的呀？哈哈！以后要是有机会，我还想再去看看呢！
以上内容仅供参考，你可以根据实际情况进行调整。
HC10林格曼黑度计使用说明
一、用途本烟气墨度测定望远镜是供环保部门及工矿企业对环境污染和能源节约进行监的专用仪器。
本仪器将烟尘的监测由林格曼烟气浓度图日测法转化通过高质量的棱镜望远镜远距离测定，因此具有体积小，视场大，测距远，速度快，精度高和携带方便，容易掌握等一系列优点，是一种监测烟尘黑度的理想仪器。
二、主要参数望远镜放大倍率10×望远镜物镜口径50mm林格曼黑度等级0级、1级、2级、3级、4级、5级目视观测误差不大于0.5级三、结构原理本仪器采用双目棱镜望远系统，而在望远镜分划板上制有相应干林格曼烟气浓度图1-5级的灰度阶梯块，全透明部分则为0级、观测者通过望远镜左侧目镜将烟尘目标与该级灰度阶梯块比较，从而测定烟气黑度标准等级。
四、使用方法从皮袋中取出仪器，脱气目镜盖和物镜盖，然后将仪器对准被监测的烟囱口，调节望远镜，使烟囱口冒出的黑烟清晰，即可进行比较测定。
测定时应注意以下几点：观测时的照明光（即太阳的直射光或来自天空的照射光）应为侧光，与视线近似地成直角应避免正面光及背光在阴雾情况下，由于天空背景较暗，读数时应记取稍偏低的级别烟囱出口背景上不要有山、树和建筑物之类暗黑的障碍物观察时应代表锅炉正常运转状态，要求锅炉负荷保持在额定负荷的80%以上，此时不得向煤中加水，不得过量鼓风衡释观测不能一次为准，每次间隔可掌握在0.1-1分钟之间，依次记录数据（每次观测瞬时黑度），如烟尘黑度处于二级之间，可估计到1/2 级黑度值，最后将测得的值取平均值，即为该烟尘的黑度五、保养仪器应放在通风干燥处，并远离酸碱等挥发笥或腐蚀性较强的化学药品在使用过程中，应防止碰撞，仪器外表及花纹橡胶也应避免接触有机溶剂远望远镜物镜、目镜等内部零件均经检验并加以密封，不要任意拆开。
镜面如有灰尘污垢可用镜头刷或镜头纸掸去每次用毕，须将目、物镜盖分别盖好，外表擦试干净，然后装入袋内六、仪器的成套性10×50烟气黑度测定望远镜1台使用说明书1份镜头布1块干燥剂1袋皮袋1只皮带1条产品检验合格证1份。
林格曼黑度作业指导书
林格曼烟气黑度图法1.原理把林格曼烟气黑度图放在适当的位置上，将烟气的黑度与图上的黑度相比较，由具有资质的观察者用目视观察来测定固定污染源排放烟气的黑度。
2.仪器和设备4.1 林格曼烟气黑度图（附录）。
4.2 计时器（秒表或手表），精度1 秒。
4.3 烟气黑度图支架。
4.4 风向、风速测定仪。
3.步骤5.1 观测位置和条件5.1.1 应在白天进行观测，观察者与烟囱的距离应足以保证对烟气排放情况清晰地观察。
林格曼烟气黑度图安置在固定支架上，图片面向观察者，尽可能使图位于观察者至烟囱顶部的连线上，并使图与烟气有相似的天空背景。
图距观察者应有足够的距离，以使图上的线条看起来融合在一起，从而使每个方块有均匀的黑度,对于绝大多数观察者这一距离约为15m。
5.1.2 观察者的视线应尽量与烟羽飘动的方向垂直。
观察烟气的仰视角不应太大，一般情况下不宜大于45度角，尽量避免在过于陡峭的角度下观察。
5.1.3 观察烟气黑度力求在比较均匀的天空光照下进行。
如果在太阳光照射下观察，应尽量使照射光线与视线成直角，光线不应来自观察者的前方或后方。
雨雪天、雾天及风速大于 4.5m/s 时不应进行观察。
5.2 观测方法5.2.1 观察烟气的部位应选择在烟气黑度最大的地方，该部位应没有冷凝水蒸汽存在。
观察时，将烟囱排出烟气的黑度与林格曼烟气黑度图进行比较，记下烟气的林格曼级数。
如烟气黑度处于两个林格曼级之间，可估计一个0.5 或0.25 林格曼级数。
每分钟观测4 次，观察者不宜一直盯着烟气观测，而应看几秒钟然后停几秒钟，每次观测（包括观看和间歇时间）约15 秒，连续观测烟气黑度的时间不少于30 分钟。
5.2.2 观察混有冷凝水汽的烟气，当烟囱出口处的烟气中有可见的冷凝水汽存在时，应选择在离开烟囱口一段距离，看不到水汽的部位观察。
5.2.3 观察含有水蒸气的烟气，当烟气中的水蒸气在离开烟囱出口的一段距离后，冷凝并且变为可见，这时应选择在烟囱口附近水蒸气尚未形成可见的冷凝水汽的部位观察。
林格曼黑度图操作 作业指导书
林格曼黑度图操作作业指导书编制：________________ 审核：________________ 批准：________________ 生效：________________注意事项：1.应保持图面的整洁，定期对图面用干布擦拭，如图面被弄脏或褪色，应立即换掉，以免影响观察的精度。
2.观察烟气的仰视角应尽可能低，应尽量避免在过于陡峭的角度下观察认真填写试验记录3.使用本仪器测试数据发表论文后，请送一份复印件至本测试中心一，目的规范林格曼烟气浓度图操作方法，保证测试准确性和仪器的正常合理使用。
二，范围适用于林格曼烟气浓度图（QT203M）。
三，职责检测技术人员按本作业指导书对林格曼烟气浓度图进行操作和维护。
四，责任使用人员：按照本规程，正确对仪器使用、维护，做使用登记。
保管人员：负责对仪器进行定期维护、保养。
实验室负责人：负责仪器综合管理。
五，内容5.1观察前将安装好的林格曼烟气浓度图及其三脚架放置在平稳的地方，并用手扶稳，以免倾倒，使用时图面上不要加任何覆盖层，以免削弱图面的照明。
5.2 应在白天进行观察，放置三脚架时应使图面面向观察者，应尽量可能使图位于观察者至烟囱顶部的连线上，并使图与烟气有相似的天空背景，图距观察者应有足够的距离以使图上的线条看起来似乎消失，从而使每个方块有均与的黑度，对于绝大多数这一距离约为15米以上。
5.3 观察时应将离开烟囱的烟的黑度与图上的黑度进行比较，记下烟气的林格曼级数及这种黑度的烟持续排放时间，如烟气黑度处于两个林格曼级之间，可估计一个1/2或者1/4林格曼级数。
5.4 观察烟气力求在比较均匀的天空照明下进行，如在太阳光照射下观察，应尽量使照射光线与视线成直角，光线不应来自观察者的前方或后方，白色的方块提供一个有关照明的指标，用于发现图上任何遮阴、照明不均匀及雨斑或别的污点，如在阴霾的情况下观察，由于天空背景较暗，在读书时应根据经验取稍偏低的级数。
6. 参考文件《QT203M 林格曼烟气浓度图使用说明书》《固定污染源排放烟气黑度测定林格曼黑度图法作业指导书》。
手持式林格曼黑度计使用
手持式林格曼黑度计使用手持式林格曼黑度计使用QT201B林格曼光电测烟望远镜对于一些排放稳定的烟气，可适当减少观测频次，每分钟观测2次，记录60个读数。
林格曼黑度计广泛应用于各地环境保护部门、环境监测部门、各工矿企业及各大院校，通过对烟气黑度的测定，分析烟气排放对空气的污染程度及燃料的燃烧利用率，从而为环境管理和节约能源提供有效的监测手段。
为了让大家能够更好的使用林格曼黑度计，下面我们就带大家了解一下林格曼黑度计现场记录技巧。
烟气黑度的观测值，每次观测15s记录一个读数，填入观测记录表格（附。
每个读数都应反映15s内黑度的平均值。
连续观测烟气黑度的时间不少于30min，在此期间进行120次观测，记录120个读数。
对于烟气非常稳定的污染源，可酌情减少观测频次，每分钟观测2次，连续观测30分钟，在此期间进行60次观测，记录60个读数。
QT201B林格曼光电测烟望远镜可对烟气黑度监测，并记录。
内带电子数据保存空间，能把测试数据保存下来，回单位再做处理。
所有数据通过单片机作初步处理，数据直读。
LCD液晶显示屏显示处理后的数据、打印记录的数据即可证实被测烟气的林格曼黑度等级。
因此它可对烟气按规定要求进行排放的监测，打印记录的数据可以作为资料保存起来。
主要特点：1.体积小巧，携带方便，由于采用节能省电装置，仅带四节5号电池就能连续工作将近8小时，可手持监测林格曼黑度。
2.大液晶屏对话式菜单显示，全中文，使操作简单易懂，不需要记忆命令。
3.内有电子储存器，能储存84组数据，每组数据包括测试月，日，时，分，秒，林格曼黑度等六个数据。
4.有打印功能，能在现场获得林格曼黑度的打印结果。
主要技术指标：1.望远镜视角放大率10倍2.望远镜观测距离10～500米3.物镜通光孔径50毫米4.电子林格曼黑度等级0～5级5.测量精度0.2级6.镍氢电池/电源DC9V.300mA7.采样时间：连续、1、5、10分均测可选8.重量：1.2kg9.体积：330×120×110(mm)。
林格曼测烟望远镜操作规程
林格曼测烟望远镜操作规程
林格曼测烟望远镜操作规程
1.仪器概况
1.1基本技术指标
1.1.1望远镜视角放大率 8倍
1.1.2望远镜观测距离 10～500米
1.1.3物镜通光孔径 45毫米
1.1.4林格曼黑度等级 0.0～5.0级
1.1.5电源：内有四只5号可充电电池，外接9V 电源。
2.适用范围
适用于烟气黑度监测，并记录。
3.操作规程
3.1观测者站在与烟囱距离约20～60米的无障碍物遮挡处，将林格曼光电测烟望远镜对着烟囱，然后使仪器视场中心小孔完全被离烟囱口30～45cm 处的排气烟雾覆盖，经过电子模拟、计算，显示在液晶屏上，即可直接读出被测排气的黑度，并且将这种黑度的排气持续时间记录下来。
博州环境监测站基础文件文件编号：BZJ/JW26 -2005
共1页第1页
第一版第0次修订
生效日期：2005年7月15
日
3.2观测应在白天进行，应使照射光线与视线呈直角，排气的流向与观测者视线垂直。
如在阴雨或多云的情况下观察，由于天空背景较暗，在读数时应根据经验取稍偏低的级数。
3.3观测排气的仰视角尽可能低。
应尽量避免在过于陡峭的角度下观察。
3.4对于随时间变化大的排烟源排气的观察，要按它的变化时间来记录黑度，在这种场合表示浓度的方法称“排气浓度率”。
这是在浓
度中以加上时间负荷的平均来表示，就是说在一定观测的总时间内，把所观测到的各个黑度数、以各个黑度持续时间数、再乘于20后的得数、即为被测污染源所排出的排气浓度率。
林格曼黑度
林格曼(烟气)黑度的观察测定2006年11月01日星期三 09:32煤烟黑度与煤烟中的烟尘含量成正比，把林格曼烟气浓度图同烟囱排放的烟气进行黑度比较，可以确定烟气浓度等级，从而了解烟囱排放烟气中的烟尘含量。
采用林格曼烟气浓度图观测烟气，方法操作简便易行，常作为烟气排放的附加控制指标。
工具与材料：白卡纸（长14厘米、宽21厘米，6张），黑色笔，米尺。
活动过程：1．林格曼烟气浓度图的制作。
6张白卡纸分别编上号码a～f，使a号白纸保持全白，f号白纸涂上黑色，保持全黑。
在另4张编号为b～e的白纸上，画出边长为1厘米的小方格。
用黑笔加粗小方格边线，使b号纸上的黑线宽0. 厘米，c号纸上的黑线宽0.23厘米，d号纸上的黑线宽0.37厘米，e号纸上的黑线宽0.55厘米。
保持黑线部分深浅一致，烟气浓度图就制成了（图3-2-2-l）。
2．观测烟气黑度。
（1）选择一家燃煤工厂的烟囱作为观测对象。
烟囱的背景为天空，没有建筑物障碍（观测者可通过移动站立位置，站高或下蹲作调整）。
（2）观测者站在离烟囱约36米处，另一人手持林格曼烟气浓度图站在观测者与烟囱之间，离观测者约16米。
观测者注视浓度图，并与离烟囱口0.3～0.45米处的烟气作对比，定出烟气浓度等级（图3-2-2-2）。
（3）根据林格曼烟气浓度等级与烟尘含量的关系（表3-2-2-1），定出观测烟气中的烟尘含量，填入表3-2-2-2。
表3-2-2-1 林格曼烟气浓度等级和烟尘浓度关系表3-2-2-2 烟气黑度观测记录报告说明与延伸l．由于该方法是凭人的主观感觉进行的，因此有一定误差，一般用来在精确测定烟尘浓度前估计烟尘的浓度范围。
2．观测者在定烟气浓度等级时，视线应与烟气飘向成直角，背对阳光。
ZLK.B1林格曼烟气浓度图操作规程
ZLK.B1林格曼烟气浓度图操作规程（ISO9001-2015/ISO17025-2017）1、仪器用途林格曼烟气浓度图ZLK.B1是一种按烟气的视觉黑度对烟气进行监测的方法。
2、仪器工作原理标准的林格曼烟气黑度图由14cm×21cm不同黑度的图片组成，除全白与全黑分别代表林格曼黑度0级和5级外，其余4个级别是根据黑色条格占整块面积的百分数来确定的，黑色条格的面积占20%为1级；占40%为2级；占60%为3级；占80%为4级。
把林格曼烟气黑度图放在适当的位置上，将烟气的黑度与图上的黑度相比较，有具有资质的观察者用目视观察来测定固定污染源排放烟气的黑度。
3、仪器主要技术性能林格曼黑度等级：0～5级外形尺寸：110×40×2cm（长×宽×高）每一等级林格曼尺寸：21×14cm（宽×高）4、操作规程4.1 观察前将安装好的林格曼烟气浓度图及其三脚架放置在平稳的地方，并用手扶稳，以免倾倒。
使用时图面上不要加任何覆盖层，以免削弱图面的照明。
如图面被弄脏或褪色，应立即换掉，以免影响观察的精度。
4.2 应在白天进行观察，放置三脚架时应使图面面向观察者。
如图所示，应尽可能使图位于观察者至烟囱顶部的连线上，并使图与烟气有相似的天空背景。
图距离观察者应有足够的距离以使图上的线条看起来似乎消失，从而使每个方块有均匀的黑度。
对于绝大多数观察者这一距离约为15米以上。
4.3 观察时应将刚离开烟囱的烟的黑度与图上的黑度进行比较，记下烟气的林格曼级数及这种黑度的烟持续排放的时间。
如烟气黑度处于两个林格曼级之间，可估计一个1/2或1/4林格曼级数。
4.4 观察烟气力求在比较均匀的天空照明下进行。
如在太阳光照射下观察，应尽量使照射光线与视线成直角。
光线不应来自观察者的前方或后方。
白色的方块提供一个有关照明的指标，用于发现图上任何遮阴、照明不均匀及雨斑或别的污点。
林格曼烟气黑度测定操作步骤1
林格曼烟气黑度测定操作步骤1
林格曼烟气黑度测定操作步骤
一、林格曼烟气黑度应在白天比较均匀的天空光照下进行观测，雨雪天、雾天
及风速大于4.5m/s时不宜进行观察，观察者与烟囱的距离应足以保证对烟气排放情况清晰地观察。
二、观测者距离大约为15m，观测者的视线应与烟羽飘动的方向垂直，观察烟
气的仰视角不应太大，不应大于45。
角。
观测者应将林格曼测烟望远镜里的林格曼浓度图和烟囱出口处的烟色进行比较，记录黑度。
三、对于烟气排放十分稳定的污染源，可每分钟观测2次，每30秒记录一次读
数，连续观测30分钟；对于烟气排放不稳定的污染源，可每分钟观测4次，每15秒记录一次读数，连续观测30分钟。
四、判断林格曼黑度级别的方法：
1、林格曼黑度<1级：30分钟内出现小于1级林格曼黑度的累积时间超过28
分钟时，烟气的林格曼黑度按<1级计。
2、林格曼黑度1级：30分钟内出现1级及以上林格曼黑度的累积时间超过
2分钟时，烟气的林格曼黑度按1级计。
3、林格曼黑度2级：30分钟内出现2级及以上林格曼黑度的累积时间超过
2分钟时，烟气的林格曼黑度按2级计。
4、林格曼黑度3级：30分钟内出现3级及以上林格曼黑度的累积时间超过
2分钟时，烟气的林格曼黑度按3级计。
5、林格曼黑度4级：30分钟内出现4级及以上林格曼黑度的累积时间超过
2分钟时，烟气的林格曼黑度按4级计。
6、林格曼黑度5级：30分钟内出现5级林格曼黑度时，烟气的林格曼黑度
按5级计。
SN-LGM1林格曼烟尘黑度计 操作说明
SN-LGM1型林格曼黑度计（数码测烟望远镜）使用说明书目录一、概述 (2)二、仪器用途和特点 (2)三、技术指标及规格 (3)四、结构原理 (3)五、使用方法 (8)六、注意事项 (12)七、附录一装箱单 (12)八、附录二维修记录 (13)九、附录三烟气黑度观测记录表 (14)一、概述感谢您使用我司生产的仪器，为了保证您的正常操作，在使用仪器前，请仔细阅读说明书。
SN-LGM1型林格曼黑度计是利用林格曼烟气浓度图测量烟气黑度等级的仪器。
它把各国通用的标准林格曼烟气浓度图缩制在一块玻璃上，将其与从望远镜上观测到的实际烟气相对比，从而确定烟气的黑度等级。
其最大的特点就是可以将数码照相机固定在仪器上拍照以记录观测结果。
它具有测试快速、简单、准备度高等特点，可广泛应用于各地的环境保护部门和各工矿企业的烟气黑度测定。
二、仪器用途和特点2.1仪器的用途SN-LGM1型林格曼黑度计用于各地的环境保护部门和各工矿企业对烟气黑度的测定。
2.2仪器的特点1测量距离远2清晰度高，准确度高3数码相机万用接口支架，便与拍照，可将结果记录下来4仪器使用简单方便，一般工作人员即可操作三、技术指标及规格望远镜视角放大率：15倍望远镜观测距离：10～2000米物镜通光孔径：80毫米林格曼黑度等级：0～5级分划面摄像倍率：2倍外型尺寸：（600×105×105）mm3四、结构原理4.1结构与安装4.1.1仪器结构整个仪器分三部分：1.望远镜 2.三角架 3.照相机万用支架分别如图所示：1.望远镜固定螺丝固定螺丝图12.三角架图23.数码相机万能支架图34.1.2仪器安装1首先要把三角架展开并固定好2把望远镜架在三角架上并固定在云台上如图4所示固定旋扭图4将望远镜放在云台上（望远镜镜头方向如图箭头所示）通过镙钮将望远镜和云台固定在一起，一定要将镙钮拧紧，防止滑落。
3调整和固定望远镜把手图5通过把手可以上下调整望远镜的角度。
林格曼黑度
林格曼黑度目录1 发展2 测量2.1 林格曼黑度分析软件：展开1 发展2 测量2.1 林格曼黑度分析软件：+1QQ空间新浪微博腾讯微博百度贴吧人人豆瓣发展编辑本段林格曼是反映锅炉烟尘黑度（浓度）的一项指标！林格曼黑度就是用视觉方法对烟气黑度进行评价的一种方法。
共分为六级，分别是：0、1、2、3、4、5级，5级为污染最严重。
常用的测烟仪器有：HNT800林格曼烟气浓度图、测烟望远镜、光电测烟仪。
随着科学技术的发展和视频监控设备的不断更新，有软件企业开发出林格曼黑度分析系统。
19世纪末法国科学家林格曼将烟气黑度划分为六级，其标准形式由六个14×21cm不同黑度的长方形小块组成，其中除白、全黑分别代表烟气黑度的0级和5级外，其余4个级别是根据黑色条格占整块面积的百分数来确定。
在白色的底上用黑色的小方格表示，白色面积为100%时为0级，当黑色面积为20%时为1级，黑色面积为40%为2级，依次类推，60%为3级，80%为4级，100%为5级。
以上评价烟气黑度的图，称林格曼烟气黑度浓度图，其六个级别称林格曼级。
烟气黑度的测试通常采用对照法或测烟望远镜观测。
对照法即是用林格曼烟气浓度图与烟囱排出的烟气按一定的要求，比较测定；测烟望远镜具有体积小，便于携带，观测方便等特点。
观测时，可将烟气与镜片内的黑度图比较测定。
上述两种测定方法简单方便，但是最大的缺点是测定结果容易造成人为误差。
为了更精确测定烟气黑度，也可以采用光电测烟代，这是一种能够在仪器内部标定，自动测定烟气黑度等级的仪器。
它可以通过光学系统处理，把光信号变成电信号输出，由显示系统显示出烟气的黑度等级。
光电测烟仪测试比较客观准确，但需要避免在多云、大风或雨雾天观测。
林格曼黑度分析系统的运用则改变了以往的人工、效率低下的传统分析模式，采用了完全自动的林格曼黑度自动分析系统，分析出的结果准确，并可以实现数据自动入库，不需要大量人工的参与，大大的节省了环保部门或企业的人力物力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
附录三 TC-LGM烟气黑度观测记录表
观测人：校核人：
观测位置和条件
应该在白天进行观测；观察者的视线应尽量与烟羽飘动的方向垂直；观察烟气黑度力求在比较均匀的天空光照下进行；观察排气的仰视角尽可能低，应尽量避免在过于陡峭的角度下观察。
观测方法
观察烟气的部位应选择在烟气黑度最大的地方，该部位应没有冷凝水蒸汽存在。
观察时，将烟囱排出烟气的黑度与林格曼烟气黑度图进行比较，记下烟气的林格曼级数。
如烟气黑度处于两个林格曼级之间，可估计一个0.5 或0.25 林格曼级数。
连续观测烟气黑度的时间不少于30min，每分钟观测4 次。
观察者不宜一直盯着烟气观测，而应看几秒钟然后停几秒钟，每次观测（包括观看和间歇时间）约15s，连续观测烟气黑度的时间不少于30min。
观察烟气宜在比较均匀的天空照明下进行。
如在阴霾的情况下观察，由于天空背景较暗，在读数
时应根据经验取稍偏低的级数。
记录
1 现场情况记录
观察者应按现场观测数据记录表格（附录三）的要求，填写观测日期、被测单位、设备名称、净化设施等内容，并将观测点到烟囱的大致距离、烟囱所在的方向、风向和风速，天空情况（是否有云及云
的颜色）以及烟羽背景的情况逐一填入表内。
2 现场观测记录
烟气黑度的观测值，每次观测15s 记录一个读数，填入观测记录表格
（附录三）。
每个读数都应反映15s 内黑度的平均值。
连续观测烟气黑度的时间不少于30min，在此期间进行120 次观测，记录120 个读数。
对于烟气非常稳定的污染源，可酌情减少观测频次，每分钟观测2次，连续观测30分钟，在此期间进行60次观测，记录60个读数。
5.6计算
1 按林格曼黑度级别将观测值分级，分别统计每一黑度级别出现的累计次数和时间。
2 按以下原则确定烟气黑度级别：
1 林格曼黑度5级：30分钟内出现5级林格曼黑度时，烟气的林格曼黑度按5级计。
2 林格曼黑度4级：30分钟内出现4级及以上林格曼黑度的累计时间超过2分钟时，烟气的林格曼黑度按4级计。
3 林格曼黑度3级：30分钟内出现3级及以上林格曼黑度的累计时间超过2分钟时，烟气的林格曼黑度按3级计。
4 林格曼黑度2级：30分钟内出现2级及以上林格曼黑度的累计时间超过2分钟时，烟气的林格曼黑度按2级计。
5 林格曼黑度1级：30分钟内出现1级及以上林格曼黑度的累计时间超过2分钟时，烟气的林格曼黑度按1级计。
6 林格曼黑度﹤1级：30分钟内出现小于1级林格曼黑度的累计时间超过28钟时，烟气的林格曼黑度按﹤1级计。
