五芯电缆标准
五芯电缆标准
五芯电缆标准Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998编制说明本标准依据GB/《额定电压1kV（Um=挤包绝缘电力电缆》进行编制，对电缆的芯数进行了增加，同时根据目前国内电缆销售市场的需求规定了电缆芯数三大二小（3+2）和四大一小（4+1）两种结构，在电气设备电源连接上增加了一根保护线芯，加强了安全保护措施。
本标准规定上述电缆所用材料、主要技术参数、试验项目、试验条件及性能指标均与GB/标准相一致。
本标准由河北博瑞线缆有限公司提出。
本标准由河北博瑞线缆有限公司技术部起草。
本标准主要起草人：杨建廷方纪录。
本标准发布日期：2007年1月1日。
额定电压1kV五芯塑料绝缘电力电缆第一部分：一般规定1.范围本标准规定了额定电压1kV五芯塑料绝缘电力电缆的材料、技术要求、检验规程、包装、贮存及运输要求。
本标准适用于额定电压1kV五芯聚氯乙烯绝缘或交联聚乙烯绝缘电力电缆。
2.规范性引用文件下列文件中的条款通过标准的引用而成为本标准的条款。
凡是注明日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T2951电缆绝缘和护套材料通用试验方法GB/T2952电缆外护层GB/T3048电线电缆电性能试验方法GB/裸电线试验方法尺寸测量GB/额定电压1kV（Um=挤包绝缘电力电缆GB6995电线电缆识别标志JB/T8137-1999电线电缆交货盘GB8170数值修约规定GB/T3956-1997电线电缆铜、铝导电线芯GB/T18380电缆在火焰条件下的燃烧试验3.产品名称及代号产品名称及代号按GB/附录D《电缆型号和产品表示方法》的规定执行。
产品表示方法产品用型号、规格（芯数、标称截面）、额定电压及标准编号表示a.铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆，额定电压为1kV，五等芯，标称截面为16mm2，表示为：1 5×16 Q/b.铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆，额定电压为1kV，五芯（3+2型），主线芯标称截面为185mm2，地线及中性线标称截面95mm2表示为：1 3×185+2×95 Q/4.材料电缆的制造材料应符合GB/。
五芯电缆直径与平方对照表
五芯电缆直径与平方对照表
五芯电缆的直径与平方对照表可以根据不同的标准和规格进行
测算和对照。
一般来说，五芯电缆的直径与平方的对照表可以根据
国家标准或行业标准来确定。
在国家标准GB/T 9330-2008《电缆导
体截面积和公称直径》中，可以找到五芯电缆的直径与平方对照表。
根据该标准，可以得出不同规格的五芯电缆的直径与平方的对照关系。
另外，根据电线电缆行业的常用规格和标准，也可以找到五芯
电缆的直径与平方对照表。
一般来说，电线电缆行业会根据导体的
材料、绝缘材料以及电压等级来制定相应的标准，其中也包括了直
径与平方的对照表。
在实际工程中，选择电缆规格时需要根据具体的电气设计要求、负载情况、敷设环境等因素进行综合考虑。
因此，对于五芯电缆的
直径与平方对照表，建议在选型时参考具体的标准和规格要求，以
确保选择合适的电缆规格满足工程需求。
总之，五芯电缆的直径与平方对照表可以根据国家标准、行业
标准或具体厂家的技术资料来获取，以确保在工程设计和施工中选择合适的电缆规格。
5芯电缆系数
5芯电缆系数
摘要：
一、5芯电缆系数的定义和计算公式
二、5芯电缆系数的意义和作用
三、5芯电缆系数的应用领域
四、5芯电缆系数的选择与计算方法
五、5芯电缆系数对电缆性能的影响
六、5芯电缆系数的未来发展趋势
正文：
5芯电缆系数，作为电缆性能参数之一，是指电缆中5根导体的截面积之和与电缆外径的比值。
其计算公式为：
电缆系数= (截面积1 + 截面积2 + 截面积3 + 截面积4 + 截面积5) / 电缆外径
5芯电缆系数直接影响着电缆的传输性能、抗干扰性能和散热性能等方面。
一般来说，5芯电缆系数越小，电缆的传输性能越好，抗干扰性能越高，散热性能也越好。
5芯电缆系数在电力系统、通信系统、计算机网络系统等领域都有着广泛的应用。
例如，在电力系统中，5芯电缆系数的选择直接关系到电缆的输电能力和安全性；在通信系统中，5芯电缆系数的大小决定了电缆的传输速率和传输距离；在计算机网络系统中，5芯电缆系数的大小则影响着网络的传输速率和稳定性。
在选择和计算5芯电缆系数时，需要考虑到电缆的使用环境、传输需求和安装条件等多种因素。
只有合理地选择和计算5芯电缆系数，才能保证电缆的性能达到最佳状态。
随着科技的不断发展，对5芯电缆系数的理论研究和实际应用也在不断深入。
国标电缆五芯铜线型号标准

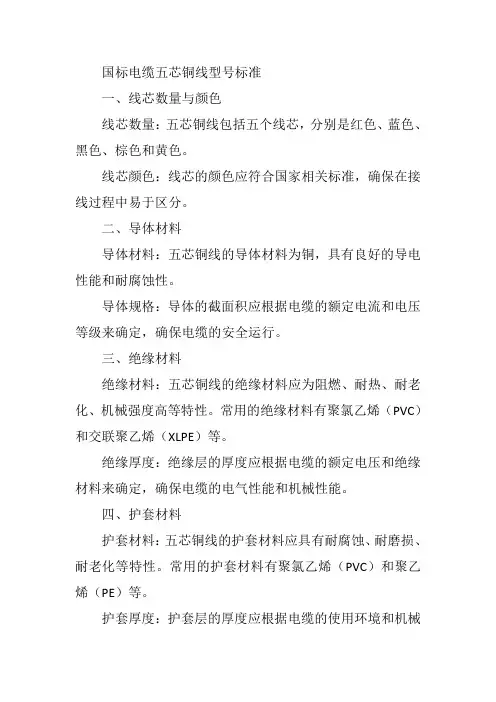

国标电缆五芯铜线型号标准
一、线芯数量与颜色
线芯数量：五芯铜线包括五个线芯，分别是红色、蓝色、黑色、棕色和黄色。
线芯颜色：线芯的颜色应符合国家相关标准，确保在接线过程中易于区分。
二、导体材料
导体材料：五芯铜线的导体材料为铜，具有良好的导电性能和耐腐蚀性。
导体规格：导体的截面积应根据电缆的额定电流和电压等级来确定，确保电缆的安全运行。
三、绝缘材料
绝缘材料：五芯铜线的绝缘材料应为阻燃、耐热、耐老化、机械强度高等特性。
常用的绝缘材料有聚氯乙烯（PVC）和交联聚乙烯（XLPE）等。
绝缘厚度：绝缘层的厚度应根据电缆的额定电压和绝缘材料来确定，确保电缆的电气性能和机械性能。
四、护套材料
护套材料：五芯铜线的护套材料应具有耐腐蚀、耐磨损、耐老化等特性。
常用的护套材料有聚氯乙烯（PVC）和聚乙烯（PE）等。
护套厚度：护套层的厚度应根据电缆的使用环境和机械
强度来确定，确保电缆的保护作用和使用寿命。
五、电压等级
电压等级：五芯铜线的电压等级应根据电缆的使用环境和负载情况来确定。
常用的电压等级有300/500V、450/750V 等。
耐压性能：电缆的耐压性能应符合国家相关标准，确保电缆在运行过程中能够承受规定的电压波动和过电压。
以上是国标电缆五芯铜线型号标准的简要介绍，具体标准可参考国家相关标准或行业规范。
芯电缆标准
5.3缆芯及内衬层
缆芯及内衬层应按Q/中的第条规定。
5.4铠装
电缆铠装按Q/中的第条规定。
5.5非金属护套
护套采用ST1型，其标称厚度和性能应符合Q/中的第条规定。
5.6成品电缆
成品电缆应按Q/中的第6章规定进行试验，其性能应符合GB/的规定。
6.试验
产品应按表5规定试验。
表5
序号
试验项目
试验类型
安装后电气试验
安装后电气试验应符合GB/第19章的规定。
7.验收规则、成品电缆标志、包装、运输及贮存
若合同无特别规定，产品验收、成品电缆标志及电缆包装、运输和保管应符合GB/附录F的规定。
额定电压1kV五芯塑料绝缘电力电缆
第二部分：额定电压1kV五芯聚氯乙烯绝缘电力电缆
1.范围
本标准规定了额定电压1kV五芯塑料绝缘电力电缆的型号、规格、技术要求和试验。
3
结构和尺寸检查
导体结构
S
GB/
绝缘厚度
S
GB/
护套厚度
S
GB/
外护层
S
外径
S
GB/
4
绝缘电阻试验
最高额定温度试验
T
GB/或GB/
室温下试验
T
GB/或GB/
5
4h交流电压试验
T
GB/
6
老化前和老化后绝缘机械性能试验
T
GB/、GB/和GB/
7
老化前和老化后护套机械性能试验
T
GB/、GB/
8
成品电缆段的附加老化试验
——B类：可在单相接地故障时作短时运行，根据JB/T8996规定，接地故障时间不宜超过1小时，对于本标准包括的电缆允许更长的带故障运行时间，但在任何情况下不宜超过8小时，每年接地故障总持续时间不宜超过125小时。
五芯电缆标准
编制说明本标准依据GB/T12706.1-2002《额定电压1kV（Um=1.2kV)挤包绝缘电力电缆》进行编制，对电缆的芯数进行了增加，同时根据目前国内电缆销售市场的需求规定了电缆芯数三大二小（3+2）和四大一小（4+1）两种结构，在电气设备电源连接上增加了一根保护线芯，加强了安全保护措施。
本标准规定上述电缆所用材料、主要技术参数、试验项目、试验条件及性能指标均与GB/T12706.1-2002标准相一致。
本标准由河北博瑞线缆有限公司提出。
本标准由河北博瑞线缆有限公司技术部起草。
本标准主要起草人：杨建廷方纪录。
本标准发布日期：2007年1月1日。
额定电压0.6/1kV五芯塑料绝缘电力电缆第一部分：一般规定1.范围本标准规定了额定电压0.6/1kV五芯塑料绝缘电力电缆的材料、技术要求、检验规程、包装、贮存及运输要求。
本标准适用于额定电压0.6/1kV五芯聚氯乙烯绝缘或交联聚乙烯绝缘电力电缆。
2.规范性引用文件下列文件中的条款通过标准的引用而成为本标准的条款。
凡是注明日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T2951电缆绝缘和护套材料通用试验方法GB/T2952电缆外护层GB/T3048电线电缆电性能试验方法GB/T4909.2裸电线试验方法尺寸测量GB/T12706.1-2002额定电压1kV（Um=1.2kV)挤包绝缘电力电缆GB6995电线电缆识别标志JB/T8137-1999电线电缆交货盘GB8170数值修约规定GB/T3956-1997电线电缆铜、铝导电线芯GB/T18380电缆在火焰条件下的燃烧试验3.产品名称及代号3.1 产品名称及代号按GB/T12706.1-2002附录D《电缆型号和产品表示方法》的规定执行。
3.2 产品表示方法3.2.1产品用型号、规格（芯数、标称截面）、额定电压及标准编号表示3.2.2举例a.铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆，额定电压为0.6/1kV，五等芯，标称截面为16mm2，表示为：VV-0.6/1 5×16 Q/BR001.2-2007b.铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆，额定电压为0.6/1kV，五芯（3+2型），主线芯标称截面为185mm2，地线及中性线标称截面95mm2表示为：YJV22-0.6/1 3×185+2×95 Q/BR004.2-20054.材料电缆的制造材料应符合GB/T12706.1-2007。
YJV五芯电缆载流量
电缆载流量
在空气中
直埋土壤中
mm 2
mm
mm
mm
kg/km
W/km
KV
A
A
3X4+1X2.5
0.7
1.5
12.5
236
≤4.61
3.5
40
55
3X6+1X4
0.7
1.5
13.7
316
≤3.08
3.5
50
65
3X10+1X6
0.7
1.5
15.4
460
≤1.83
3.5
70
90
3X16+1X10
0.7
1.8
22.4
868
≤0.524
3.5
145
155
2X50
1
1.8
20.2
1116
≤0.387
3.5
175
185
2X70
1.1
1.8
22.5
1514
≤0.268
3.5
220
225
2X95
1.1
1.8
25.4
2017
≤0.193
3.5
270
270
2X120
1.2
1.9
28.3
2526
≤0.153
3.5
3.5
30
45
1X4
0.7
1.5
6.7
87
≤4.61
3.5
45
60
1X6
0.7
1.5
7.2
110
≤3.08
3.5
55
5芯电缆 管径 对照表
5芯电缆管径对照表1. 介绍5芯电缆是一种常见的电力电缆，由5根电气导体组成。
为了确保正常传输电力和信号，选择适当的管径对5芯电缆至关重要。
本文将通过对照表的形式，详细介绍5芯电缆管径的选择。
2. 电缆管径的重要性电缆管径的选择直接影响电缆的性能和适用范围。
过小的管径可能导致电缆过载、发热和损坏，而过大的管径则会造成浪费和额外的成本。
因此，准确选择电缆管径非常重要。
3. 五芯电缆管径对照表以下是一个基于电流负载和电缆长度的5芯电缆管径对照表：电流负载（A）电缆长度（m）管径（mm²）10 0-23 1.510 23-37 2.516 0-15 1.516 15-25 2.516 25-40 425 0-10 2.525 10-16 425 16-25 635 0-2.5 435 2.5-4 635 4-6 1050 0-1.5 650 1.5-2.5 104. 电流负载和电缆管径的关系根据对照表，不同电流负载和电缆长度需要不同的管径。
以下是一些关于电流负载和电缆管径的重要信息：4.1. 电流负载电流负载是电缆传输的电流量。
电器设备的额定电流可以作为选择电缆管径的起点。
如果电流负载超过了电缆的承载能力，会产生过热风险。
4.2. 电缆长度电缆长度是指电缆从电源到负载的实际距离。
电缆长度越长，电缆电阻越大，会影响电流和电压的传输。
4.3. 管径选择根据对照表，可以选择适当的管径。
例如，当电流负载为10A，电缆长度为23m时，应选择2.5mm²的管径。
5. 管径选择的其他考虑因素除了电流负载和电缆长度，还有其他因素需要考虑：5.1. 环境温度如果电缆暴露在高温环境中，电缆的承载能力会受到影响。
在高温环境中，需要选择较大的管径以保证电缆的稳定性和安全性。
5.2. 散热一些应用中，电缆可能需要散热，以避免过热。
在这种情况下，应选择较大的管径，以增加散热表面积。
5.3. 电缆安装方式不同的电缆安装方式也会影响管径的选择。
五芯电缆接地标准
五芯电缆接地标准电缆接地是电力系统中非常重要的一环，它能够确保电力设备的安全运行，防止电气事故的发生。
而五芯电缆接地标准则是指对于五芯电缆接地的规范和要求。
下面将详细介绍五芯电缆接地标准的相关内容。
首先，五芯电缆接地标准要求接地电阻应符合国家标准。
接地电阻是指接地系统与地之间的电阻，它的大小直接影响到接地系统的性能。
根据国家标准，五芯电缆接地的电阻应小于等于4欧姆。
这是因为较低的接地电阻能够有效地将电流引入地下，减少电流对设备的影响，提高电力系统的安全性。
其次，五芯电缆接地标准要求接地电阻的测试应定期进行。
由于环境的变化和设备的老化，接地电阻可能会发生变化。
因此，为了确保接地系统的正常运行，五芯电缆接地的接地电阻应定期测试。
一般来说，每年至少进行一次接地电阻测试，以确保接地系统的稳定性。
此外，五芯电缆接地标准还要求接地电阻的测试方法应符合规范。
接地电阻的测试方法有多种，如电流法、电压法和频率扫描法等。
在进行接地电阻测试时，应选择合适的测试方法，并按照规范进行操作，以确保测试结果的准确性和可靠性。
另外，五芯电缆接地标准还要求接地系统的接地体应符合规范。
接地体是指用于与地接触的导体，它能够将电流引入地下。
根据标准要求，接地体应采用优质的铜材料制作，具有良好的导电性能和耐腐蚀性能。
此外，接地体的埋深和数量也应符合规范，以确保接地系统的正常运行。
最后，五芯电缆接地标准还要求接地系统应与其他设备的接地系统相互连接。
在电力系统中，不同设备的接地系统应相互连接，以形成一个统一的接地网。
这样可以确保电流在接地系统中的均匀分布，减少电流对设备的影响，提高电力系统的安全性。
综上所述，五芯电缆接地标准是确保电力系统安全运行的重要规范。
它要求接地电阻符合国家标准，定期进行测试，并采用合适的测试方法。
此外，接地体的材料和数量也应符合规范，接地系统应与其他设备的接地系统相互连接。
只有按照标准要求进行五芯电缆接地，才能够确保电力系统的安全性和稳定性。
国标电缆五芯铜线型号标准
国标电缆五芯铜线型号标准国标电缆五芯铜线型号标准是指在国家标准中规定了电缆五芯铜线的不同型号和规范。
电缆是一种用于将电能传输和分配的导线或组合导线，而铜线是电缆中常用的导体材料之一。
本文将详细介绍国标电缆五芯铜线型号标准的相关内容。
首先，我们需要了解电缆五芯铜线的基本结构。
电缆通常由导体、绝缘层、屏蔽层和护套层组成。
铜线作为电缆的导体，起着导电作用。
相比于其他导体材料，铜具有优良的导电性能和导热性能，因此被广泛应用于电缆制造中。
根据国家标准，电缆五芯铜线的型号标准分为以下几类：1.类别1：铜芯铜丝编织屏蔽绝缘电缆。
此类电缆的内部结构包括铜芯、绝缘层、铜丝编织屏蔽层和护套层。
铜丝编织屏蔽层的作用是保护铜芯免受外界电磁干扰。
2.类别2：铜芯铠装绝缘电缆。
此类电缆的内部结构包括铜芯、绝缘层、铠装层和护套层。
铠装层可以提供一定程度的机械保护和防腐能力。
3.类别3：铜芯钢带撑装绝缘电缆。
此类电缆的内部结构包括铜芯、绝缘层、钢带撑装层和护套层。
钢带撑装层的作用是增强电缆的机械强度和抗弯性能。
4.类别4：绝缘护套芯铜导线电缆。
此类电缆的内部结构只包括铜芯和绝缘护套，没有额外的屏蔽层或护套层。
这种电缆常用于低电压电力系统和照明系统。
5.类别5：多股绞合芯铜导线电缆。
此类电缆的内部结构由多根绞合的铜线组成，以提供更大的导电能力和弹性。
除了上述五个主要的型号标准之外，还有一些衍生型号，比如类别6、类别7等，在特定的应用领域中有着重要的作用。
根据国标电缆五芯铜线型号标准，每个型号都有其特定的应用场景和技术要求。
在选择和使用电缆时，需要根据实际需要和要求进行合理的选择，并遵循国家标准和相关法规的规定。
通过以上介绍，我们可以了解到国标电缆五芯铜线型号标准的基本内容。
这些标准的制定旨在提高电缆的质量和安全性能，以满足人们对电力传输和分配的需求。
在今后的发展中，随着科技的进步和需求的变化，电缆五芯铜线的型号标准也将随之更新和完善。
16平方以下等截面五芯电缆,规范
竭诚为您提供优质文档/双击可除16平方以下等截面五芯电缆,规范篇一：yjV五芯电缆载流量篇二：电缆芯数的选择“1进线电缆的芯数与接地形式有关，tn-c、tn-c-s接地系统均采用l1,l2,l3,pen四线引至建筑物配电箱重复接地；tn-s接地系统从变电所引出l1,l2,l3,n,pe五线。
2电缆截面小于16平方时n线和相线同截面，大于16平方时n线不小于相线截面的一半。
气体放电灯为主、单相负荷较多的回路n线与相线截面相同。
”“看低压配电系统的接地形式了,如为tn-s系统,则单相负荷一般为三芯,一芯是火线,一芯是中性线,一芯是pe线,三相负荷就是五芯线了.至于3+1芯,还有3+2芯,4+1芯.这里的1都是pe线,截面大于16的中性线和pe线是火线的一半.对照明负荷来说,单相不平衡,所以一般4+1芯,中性线的截面与火线同”“到控制箱去的要有五芯的，原因在于控制箱要用220V电源，需要n线。
而电机不需要n线，所以四芯就可以了。
”“电线、电缆，照明供电为4+1芯，电力箱供电一般为3+2芯；给ups、电梯、变频设备（水泵、电机配电箱）供电的电线、电缆为4+1芯”1，3+1电缆主要供电动机及不使用n线的三相平衡负荷中；2，3+2电缆主要用在三相负荷平衡三相四线制系统（如消防泵、排烟风机、不含电子设备的电动机的三相四线制系统）等等。
3，4+1及5芯等径的电缆主要用在单相负荷较大的三相四线制系统供电、含电子设备的三相四线制系统供电（如电梯供电）、谐波较大的三相四线制系统供电（如变频设备供电）；4，当电缆截面积小于等于16平方时，不能选用3+1电缆，要用4芯等截面电缆篇三：铜芯电线电缆载流量标准铜芯电线电缆载流量标准电缆载流量口决：估算口诀：二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流。
说明：本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是”截面乘上一定的倍数”来表示，通过心算而得。
五芯低压电缆截面积
五芯低压电缆截面积
摘要：
1.五芯低压电缆概述
2.五芯低压电缆的芯线截面积规格
3.五芯低压电缆的应用场景
4.结论
正文：
五芯低压电缆概述
五芯低压电缆是一种常见的电力电缆，主要用于低压电力系统的传输和分配电能。
它由五根相互绝缘的导线绞合而成，外部有电缆保护层。
五芯低压电缆的芯线截面积有几种规格，这取决于具体的应用场景和电力系统的要求。
五芯低压电缆的芯线截面积规格
五芯低压电缆的芯线截面积一般有以下几种规格：185 平方毫米、95 平方毫米等。
其中，185 平方毫米的芯线主要用于三相四线制电力系统，95 平方毫米的芯线则用于单相电力系统。
需要注意的是，五芯低压电缆中的五个芯线截面积并不相同，其中一根为圆形截面，其他四根为瓦楞形截面。
五芯低压电缆的应用场景
五芯低压电缆广泛应用于住宅、商业、工业等领域的电力系统中。
例如，在住宅建筑中，五芯低压电缆可用于供电、照明、空调等电气设备的连接；在商业场所，如商场、餐厅等，五芯低压电缆可满足复杂的电力需求，确保电力系统的稳定运行；在工业领域，五芯低压电缆也发挥着重要作用，如电力传
输、机械设备控制等。
结论
五芯低压电缆作为一种重要的电力传输设备，其芯线截面积的规格取决于具体的应用场景和电力系统的要求。
五芯电缆 标准
五芯电缆标准
五芯电缆的标准因用途和电压而异，以下是一些常见的五芯电缆标准：
1. GB/T ：该标准规定了额定电压450/750V及以下铜芯或铝芯塑料绝缘电缆和软线的一般要求、电缆型号与命名、技术要求、试验方法、验收规则、包装、运输和贮存等要求。
2. JB ：该标准规定了额定电压450/750V及以下阻燃和耐火电线电缆的分类、命名与标记、材料、结构、试验方法、验收规则、包装、标志与运输等要求。
3. GB ：该标准对电线电缆的选择、敷设、安装等作出了规定，适用于额定电压300/500V及以下电力电缆。
4. JB/T ：该标准规定了额定电压450/750V及以下橡皮绝缘软线和软电缆的一般要求、型号与命名、技术要求、试验方法、验收规则、包装、运输和贮存等要求。
以上是一些常见的五芯电缆标准，不同的应用领域和电压等级可能会有不同的标准要求，建议查阅相关标准或咨询专业人士以获取准确的信息。
五芯电缆标准
5
4～240
4～300
4～300
VV32、VV33
VLV32、VLV33
5
10～240
10～300
10～300
VV42、VV43
VLV42、VLV43
5
10～240
10～300
10～300
5.技术要求
5.1导体
导体的组成、性能及外观应符合Q/第条规定。
5.2绝缘
5.2.1绝缘材料
YJV42
YJLV42
交联聚乙烯绝缘聚氯乙烯护套粗钢丝铠装电力电缆
YJV23
YJLV23
交联聚乙烯绝缘聚乙烯护套钢带铠装电力电缆
YJV33
YJLV33
交联聚乙烯绝缘聚乙烯护套细钢丝铠装电力电缆
YJV43
YJLV43
交联聚乙烯绝缘聚乙烯护套粗钢丝铠装电力电缆
4.规格
电缆的规格如表3
表3
型号
芯数
主线芯标称截面
铜芯
铝芯
等截面
3+2
4+1
YJV
5
～240
4～300
4～300
YJLV
5
4～240
4～300
4～300
YJV22、YJV23
5
～240
4～300
4～300
YJLV22、YJLV23
5
4～240
4～300
4～300
YJV32、YJV33
YJLV32、YJLV33
5
10～240
10～300
10～300
YJV42、YJV43
T
GB/
10
聚氯乙烯绝缘和护套低温高压试验
五芯电缆颜色标准
国家规定，民用供电线路相线之间的电压（即线电压）为380V，相线和地线或中性线之间的电压（即相电压）均为220V。
进户线一般采用单相三线制，即三个相线中的一个和中性线（作零线）、地线。
国家标准中三相五线制标准导线颜色为：A线黄色，B线绿色，C线红色，N线蓝色，PE线黄绿双色。
GB5023（电缆规范）里面关于绝缘层颜色识别的规定：三相用电电缆颜色是黄+绿+红+蓝+黄绿双色。
一般厂家遵守国家规定，三相用五芯电缆标准导线颜色为：A线黄色，B线绿色，C线红色，N线蓝色，PE线黄绿双色。
消防应急灯正确的接线是：1、2号接线桩接外部的充电电池，1接电池正极（黄色），2接电池负极（蓝色）。
3号桩接从墙壁控制开关出来的火线，（注意是经过开关控制、能开能关才行），4号桩接零线。
没有外接电池的话，停电时，灯是不会自动亮的。
五芯低压电缆截面积
五芯低压电缆截面积五芯低压电缆截面积五芯低压电缆是一种常见的电力输送设备，广泛应用于建筑物、工业设施和交通运输领域等地方。
而截面积则是评估电缆性能和电流传导能力的重要指标。
本文将从深度和广度两个方面探讨五芯低压电缆截面积的意义、计算方法和其在实际应用中的重要性。
一、截面积的意义和定义截面积是指电缆横截面所包含的面积。
对于五芯低压电缆来说，截面积直接关系到电缆的导电能力。
一般来说，截面积越大，电缆的电流传导能力越强，可承载的负荷能力也越大。
正确计算和选择合适的截面积对于确保电缆的正常运行和安全稳定至关重要。
二、截面积的计算方法在计算五芯低压电缆的截面积时，通常需要考虑以下几个因素：电缆的额定电流、环境温度、导体材料和电缆布线方式。
根据这些因素，可以使用不同的计算方法来求得合适的截面积。
1. 根据电缆的额定电流根据电缆的额定电流以及所要求的导体工作温度和环境温度，可以通过查询电缆型号对应的电气参数表，找到对应的截面积数值。
这种方法适用于已知电缆型号和工作条件的情况。
2. 根据导体电阻导体的电阻与截面积有直接的关系。
一般情况下，可以通过测量导体的电阻来推测出其截面积的大小。
这种方法适用于已有导体但无法确定具体型号和参数的情况。
3. 根据电缆损耗电缆的截面积与其损耗有关。
通过计算电缆在给定电流下的损耗大小，可以确定最佳截面积。
这种方法适用于需要考虑电缆的功率损耗和能效的情况。
三、截面积在实际应用中的重要性五芯低压电缆截面积的选择直接关系到电缆的工作性能和安全可靠。
合适的截面积可以确保电缆在额定电流下正常工作，避免过载和短路等事故的发生。
正确选择截面积还可以提高电缆的电流传导能力，降低导线发热和能量损耗，提高电缆的功率传输效率。
截面积还与电缆的成本和安装方式有关。
过小的截面积可能导致电缆导线过热，降低电缆的寿命；过大的截面积则会增加电缆的成本和布线难度。
根据实际需求和经济性考虑，选择合适的截面积是非常重要的。
三相五芯电缆国家标准
三相五芯电缆国家标准三相五芯电缆是一种用于输送电能的电力电缆，其结构特点为三相导体和两根零线导体，广泛用于工业和建筑领域。
为了确保三相五芯电缆的安全可靠使用，国家颁布了一系列的标准规定，以规范其生产、安装和使用。
本文将对三相五芯电缆国家标准进行介绍，以便相关行业从业人员了解和遵守相关规定。
首先，三相五芯电缆国家标准对其材料的要求进行了详细规定。
在材料方面，要求导体采用优质铜材或铝材制成，绝缘材料应具有良好的绝缘性能和耐热性能，护套材料应具有良好的耐磨损和耐腐蚀性能。
这些要求旨在确保三相五芯电缆在使用过程中能够承受电压、电流和外部环境的影响，保证其安全可靠地输送电能。
其次，三相五芯电缆国家标准对其结构和规格进行了详细规定。
在结构方面，要求三相导体和两根零线导体应该按照一定的方式编织或绕制，以确保电缆在输送电能时能够保持良好的电气性能和机械性能。
在规格方面，要求三相五芯电缆的额定电压、额定电流、截面尺寸等参数应符合国家标准规定，以满足不同场合对电能输送的需求。
此外，三相五芯电缆国家标准还对其生产、安装和使用过程中的质量控制进行了详细规定。
在生产过程中，要求严格按照国家标准和相关技术规范进行生产，确保产品质量稳定可靠。
在安装和使用过程中，要求严格按照国家标准和相关规定进行操作，确保电缆的安全可靠使用。
总之，三相五芯电缆国家标准的颁布实施，对于规范三相五芯电缆的生产、安装和使用起到了重要的作用。
相关行业从业人员应当严格遵守国家标准的规定，确保三相五芯电缆在使用过程中能够安全可靠地输送电能，为工业和建筑领域的发展提供稳定可靠的电力支持。
同时，相关部门也应当加强对三相五芯电缆的监督检查，确保市场上流通的产品符合国家标准的要求，保障用户的安全和权益。
五芯三相电缆的规格
五芯三相电缆是一种用于输送三相交流电的电力电缆，通常用于工业和建筑领域。
其规格可能会根据具体的应用和国家/地区的标准存在一些差异。
以下是一种常见的五芯三相电缆规格的示例：
1. 导体：电缆由五根导体组成，分别代表三相交流电的三个相和中性导体。
常见的导体材质包括铜和铝。
2. 额定电压：五芯三相电缆通常具有额定电压，最常见的额定电压为600V和1000V，但也有其他额定电压的规格。
3. 绝缘材料：导体通常被绝缘材料包裹，常见的绝缘材料包括聚氯乙烯（PVC）、交联聚乙烯（XLPE）等。
4. 护套：电缆通常还有一层护套，用于保护绝缘和导体。
护套材料可以是PVC、低烟无卤（LSZH）等。
5. 截面积：五芯三相电缆的导体截面积根据要输送的电流大小而定，通常以平方毫米（mm²）为单位。
五芯低压电缆截面积
五芯低压电缆截面积摘要：一、五芯低压电缆简介1.五芯低压电缆的定义2.五芯低压电缆的特点二、五芯低压电缆截面积的选择1.电缆截面积的计算方法2.影响电缆截面积选择的因素3.常见五芯低压电缆截面积类型及应用三、五芯低压电缆截面积的优化1.截面积优化的方法2.截面积优化后的优势四、五芯低压电缆截面积在我国的应用1.我国五芯低压电缆的发展历程2.我国五芯低压电缆截面积的标准3.我国五芯低压电缆在实际应用中的优势正文：一、五芯低压电缆简介五芯低压电缆是一种用于电力传输的电缆，具有五根导线，主要用于电压等级较低的电力系统。
五芯低压电缆具有结构简单、施工方便、成本低等优点，广泛应用于城市电网、农村电网、工矿企业等领域。
二、五芯低压电缆截面积的选择1.电缆截面积的计算方法电缆截面积的计算方法通常根据电力系统的负载电流、传输距离等因素进行。
计算公式为：电缆截面积= (电流× 1.5) / 电缆允许电压损失。
其中，电流是指电力系统的负载电流，电缆允许电压损失是指电缆在运行过程中电压降的最大值。
2.影响电缆截面积选择的因素影响电缆截面积选择的因素主要包括负载电流、传输距离、工作环境温度等。
在选择电缆截面积时，需要综合考虑这些因素，以确保电缆在正常运行条件下具有较低的电压损失和较高的安全性。
3.常见五芯低压电缆截面积类型及应用常见的五芯低压电缆截面积类型有10mm、16mm、25mm、35mm、50mm等。
不同截面积的电缆适用于不同的场合，如10mm电缆适用于较小负载电流和较短传输距离的场合，而50mm电缆适用于较大负载电流和较长传输距离的场合。
三、五芯低压电缆截面积的优化1.截面积优化的方法截面积优化主要通过提高电缆导体的截面积、采用高导电率的导体材料、优化电缆结构等方式实现。
这些方法可以降低电缆的电阻，减小电压损失，提高电力传输效率。
2.截面积优化后的优势截面积优化后的五芯低压电缆具有以下优势：降低电力系统的运行成本，提高电力传输效率，减少能源损耗，延长电缆的使用寿命。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
编制说明
本标准依据GB/《额定电压1kV（Um=挤包绝缘电力电缆》进行编制，对电缆的芯数进行了增加，同时根据目前国内电缆销售市场的需求规定了电缆芯数三大二小（3+2）和四大一小（4+1）两种结构，在电气设备电源连接上增加了一根保护线芯，加强了安全保护措施。
本标准规定上述电缆所用材料、主要技术参数、试验项目、试验条件及性能指标均与GB/标准相一致。
本标准由河北博瑞线缆有限公司提出。
本标准由河北博瑞线缆有限公司技术部起草。
本标准主要起草人：杨建廷方纪录。
本标准发布日期：2007年1月1日。
额定电压1kV五芯塑料绝缘电力电缆
第一部分：一般规定
1.范围
本标准规定了额定电压1kV五芯塑料绝缘电力电缆的材料、技术要求、检验规程、包装、贮存及运输要求。
本标准适用于额定电压1kV五芯聚氯乙烯绝缘或交联聚乙烯绝缘电力电缆。
2.规范性引用文件
下列文件中的条款通过标准的引用而成为本标准的条款。
凡是注明日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T2951电缆绝缘和护套材料通用试验方法
GB/T2952电缆外护层
GB/T3048电线电缆电性能试验方法
GB/裸电线试验方法尺寸测量
GB/额定电压1kV（Um=挤包绝缘电力电缆
GB6995电线电缆识别标志
JB/T8137-1999电线电缆交货盘
GB8170数值修约规定
GB/T3956-1997电线电缆铜、铝导电线芯
GB/T18380电缆在火焰条件下的燃烧试验
3.产品名称及代号
产品名称及代号按GB/附录D《电缆型号和产品表示方法》的规定执行。
产品表示方法
产品用型号、规格（芯数、标称截面）、额定电压及标准编号表示
举例
a.铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆，额定电压为1kV，五等芯，标称截面
为16mm2，表示为：
1 5×16 Q/
b.铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆，额定电压为1kV，五芯（3+2
型），主线芯标称截面为185mm2，地线及中性线标称截面95mm2表示为：
1 3×185+2×95 Q/
4.材料
电缆的制造材料应符合GB/。
5.技术要求
导体
导体应符合GB/中第5章规定。
绝缘
5.2.1绝缘材料、性能及绝缘层标称厚度应符合Q/及Q/的规定。
厚度平均值应不小于规定的标称值，绝缘任一点的最小厚度应不小于标称值的90%-0.1mm。
绝缘横断面上应无目力可见的气泡。
缆芯、内衬层及填充物
缆芯分为五等芯型、“3+2”型和“4+1”型，不等芯电缆线芯标称截面配比应符合表1规定。
表1
铠装
电缆的铠装层应符合GB/第12章的规定。
非金属护套
非金属护套材料及标称厚度应符合符合GB/第13章的规定。
6.试验
试验条件
试验条件应符合GB/第14章的规定。
例行试验
例行试验应符合GB/第15章的规定。
抽样试验
抽样试验应符合GB/第16章的规定。
型式试验
型式试验应符合GB/第17、18章的规定。
安装后电气试验
安装后电气试验应符合GB/第19章的规定。
7.验收规则、成品电缆标志、包装、运输及贮存
若合同无特别规定，产品验收、成品电缆标志及电缆包装、运输和保管应符合GB/附录F的规定。
额定电压1kV五芯塑料绝缘电力电缆
第二部分：额定电压1kV五芯聚氯乙烯绝缘电力电缆1.范围
本标准规定了额定电压1kV五芯塑料绝缘电力电缆的型号、规格、技术要求和试验。
本标准适用于额定电压1kV五芯聚氯乙烯绝缘电力电缆。
本标准应与Q/《额定电压1Kv五芯塑料绝缘电力电缆第一部分：一般规定》一起使用。
2.使用特性
2.1电缆单独采用中性线和地线。
2.2电缆的额定电压应适合电缆所在系统的运行条件，为了便于选择电缆，将系统分为下
列三类：
——A类：任一相导体与地或接地导体接触时，能在一分钟内与系统分离。
——B类：可在单相接地故障时作短时运行，根据JB/T8996规定，接地故障时间不宜超过1小时，对于本标准包括的电缆允许更长的带故障运行时间，但在任何情况下不宜超过8小时，每年接地故障总持续时间不宜超过125小时。
——C类：包括不属于A类、B类的系统。
注：在系统接地故障不能立即自动解除时，故障期间加在电缆绝缘上过高的电场强度，会在一定程度上缩短电缆寿命，如预期系统会经常的运行在持久的接地故障状态下，该系统应划为C类。
2.3聚氯乙烯绝缘电力电缆的导体最高温度为70℃，短路温度（最长持续5s）为160℃。
2.4电缆安装时的环境温度
具有聚氯乙烯绝缘或聚氯乙烯护套的电缆，安装时的环境温度不宜低于0℃。
2.5电缆安装时的最小弯曲半径
电缆安装时的最小弯曲半径见表1。
表1
3.型号及名称
电缆型号及名称如表2。
表2
4.规格
电缆的规格如表3
表3
5.技术要求
5.1导体
导体的组成、性能及外观应符合Q/第条规定。
5.2绝缘
5.2.1绝缘材料
绝缘材料选用PVC/A型，挤包在导体上的绝缘性能应符合GB/的规定。
5.2.2绝缘厚度
绝缘的标称厚度应符合表4规定。
表4
5.3缆芯及内衬层
缆芯及内衬层应按Q/中的第条规定。
5.4铠装
电缆铠装按Q/中的第条规定。
5.5非金属护套
护套采用ST1型，其标称厚度和性能应符合Q/中的第条规定。
5.6成品电缆
成品电缆应按Q/中的第6章规定进行试验，其性能应符合GB/的规定。
6.试验
产品应按表5规定试验。
表5
额定电压1kV五芯塑料绝缘电力电缆
第三部分：额定电压1kV五芯交联聚乙烯绝缘电力电
缆
1.范围
本标准规定了额定电压1kV五芯交联聚乙烯绝缘电力电缆的型号、规格、技术要求和试验。
本标准适用于额定电压1kV五芯交联聚乙烯绝缘电力电缆。
本标准应与Q/《额定电压1kV五芯塑料绝缘电力电缆第一部分：一般规定》一起使用。
2.使用特性
2.1电缆单独采用中性线和地线。
2.2电缆的额定电压应适合电缆所在系统的运行条件，为了便于选择电缆，将系统分为
下列三类：
——A类：任一相导体与地或接地导体接触时，能在一分钟内与系统分离。
——B类：可在单相接地故障时作短时运行，根据JB/T8996规定，接地故障时间不宜超过1小时，对于本标准包括的电缆允许更长的带故障运行时间，但在任何情况下不宜超过8小时，每年接地故障总持续时间不宜超过125小时。
——C类：包括不属于A类、B类的系统。
注：在系统接地故障不能立即自动解除时，故障期间加在电缆绝缘上过高的电场强度，会在一定程度上缩短电缆寿命，如预期系统会经常的运行在持久的接地故障状态下，该系统应划为C类。
2.3交联聚乙烯绝缘电力电缆的导体最高温度为90℃，短路温度（最长持续5s）为250℃。
2.4电缆安装时的环境温度
具有聚氯乙烯绝缘或聚氯乙烯护套的电缆，安装时的环境温度不宜低于0℃。
2.5电缆安装时的最小弯曲半径
电缆安装时的最小弯曲半径见表1。
表1
3.型号及名称
电缆型号及名称如表2。
表2
4.规格
电缆的规格如表3
表3
5.技术要求
5.1导体
导体的组成、性能及外观应符合Q/第条规定。
5.2绝缘
5.2.1绝缘材料
绝缘材料选用XLPE型，挤包在导体上的绝缘性能应符合GB/的规定。
5.2.2绝缘厚度
绝缘的标称厚度应符合表4规定。
表4
5.3缆芯及内衬层
缆芯及内衬层应按Q/中的第条规定。
5.4铠装
电缆铠装按Q/中的第条规定。
5.5非金属护套
护套采用ST1型，其标称厚度和性能应符合Q/中的第条规定。
5.6成品电缆
成品电缆应按Q/中的第6章规定进行试验，其性能应符合GB/的规定。
6.试验
产品应按表5规定试验。
表5。
