爱华NSX-380组合音响控制电路原理及故障检

爱华NSX－380组合音响控制电路原理及故障检[日期：2006-09-28]来源：电子世界2000年第12期作者：杜开荣[字体：大中小]
爱华微型组合音响以其功能全、使用方便、音质好等特点，广受大众家庭的欢迎，社会拥有量大。

目前这类音响已进入维修期。

笔者以爱华NSX－380型组合音响为例，系统介绍该类机型的控制电路原理和故障检修。

本文所述原理与检修方法也适用于在电路上与该机型相近的NSX－330、NSX－360、NSX－500等组合音响。

一、控制电路原理
NSX－380组合音响由三波段收音、双卡磁带录放音、单碟CD放音、荧光多功能显示、功放、音箱等部分组成。

其控制电路是由微处理器(CPU)IC201(LC866428V)、八位移位寄存器IC402和IC403(均为BU4094BF)等组成的。

按照实物印板绘出的控制电路原理图如图1所示。

该组合音响有两种操作输入方式：一是从机器面板上按键输入。

面板上共有21个键，分三路按电平高低变化从IC201的{30}、{31}、{32}脚进入。

音量可手动旋转调节；二是由遥控器操作输入。

遥控红外信号经IC202接收放大整形后，从IC201的{40}脚进入，经解码后，可达到与第一种输入方式同样的效果。

显示屏共用一块，其上可显示电台频率、磁带转数、CD轨道号及播放时间、音频均衡曲线等，CD和Tape 的操作键如“Play”、“Rew”、“FF”等共用一套，只要将功能键“CD”、“Tape”选择指令发到CPU即可。

插上市电后，电源指示红灯亮，整机处于待机状态，当按下“Power”键后，脉冲信号进入IC201，经内部运算处理后，其⑧脚由高电平变成低电平，Q421导通，一方面给整机供电，处于准备工作状态，电源指示灯灭；另一方面给按键指示灯供电，指示停机前的某一功能状态。

所有的按键操作，均在荧光屏上显示，此外，某些按键下方还带有LED进行指示。

此部分功能的CPU 的⑤、⑦脚分别输出控制信号和时钟信号到IC402、IC403，经这两IC内部处理后完成。

同时，它们还完成超重低音、音量调节(驱动电机旋转)、磁带高速录放控制等功能。

例如，当按键选择“Tape”功能时，CPU使IC403的④脚由高电平变成低电平，LED1内的红灯亮，绿灯因电压不足而熄灭；否则为高电平，绿灯长亮。

LED2、LED3、LED4分别指示“CD”、“Aux”、Tuner”，原理相同。

当按下“Play”键时，CPU 使IC402的④、⑤脚由高电平变成低电平，LED5绿灯亮；否则为高电平，LED5不亮。

LED6～LED9的工作过程相同。

IC403的{11}、{12}脚输出不同的电平信号完成音量调节功能，当{12}脚为高电平，{11}脚为低电平时，Q504、Q506导通，电机逆时针转动，音量变小；当{12}脚为低电平，{11}脚为高电平时，Q507、Q508导通，电机顺时针转动，音量变大。

该组合音响的磁带机心一改传统机械机心的控制方式，两机心由一只电机驱动，运转时声音特别小，几乎无感觉。

当“Tape”功能选中后，CPU的④脚由高电平变成低电平，Q502导通，＋12V给磁带电机及霍尔元件供电，电机转动，此时磁带不动，具备放音条件。

若选择放音仓，当按下“Play”键后，CPU 的②脚由高电平变成低电平，Q503导通，电磁铁Sol得电，磁头上升，配合机心内多环异形槽齿轮，完成放音、快进、快退、磁头换向等功能。

同理可分析录放仓的工作过程。

磁带运行计数由霍尔磁敏元件进行，经霍尔元件内部放大后输出脉冲信号到CPU，并在荧光屏上显示出来，显示范围为0000～9999。

当显示数据不变(无脉冲信号)时，CPU认为磁带已到头，并发出停止放音或换向放音的命令，由双向录放音磁头换向旋转用扇形齿轮来完成。

机心内有SW2～SW6微动开关输入状态信号到CPU，并进行操作显示，其各微动开关代表的意义如下：SW2、SW3分别检测正反向磁带是否可以录音，若防抹片已撬掉，则此两开关无法闭合，不能进行录音；SW4检测是否为CrO2磁带，若是，则改变录放音的偏磁与均衡；SW5检测有无磁带在仓内，并在荧光屏上显示“Tape1、Tape2”；SW6检测磁头是否已上升到位，若上升到位便开始录放音。

IC403的{14}脚为低电平时，磁带电机调速电路中A933导通，电机以正常速度运行;当按下“High/Normal”键时，其{14}脚变成高电平，A933截止，磁带电机高速运行，进行高速录放音。

二、故障检修
控制系统故障通常是由微处理器损坏造成，排除此类故障，一般应更换微处理器。

如果是微处理器局部损坏，则可以在分析清楚后舍去不重要的功能或用其它引脚电平代替，以达到用较小的投资就可以“正常使用”的目的。

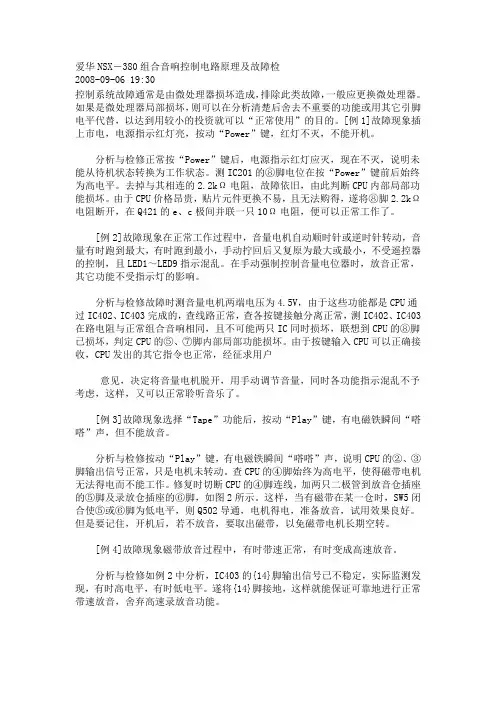

[例1]故障现象插上市电，电源指示红灯亮，按动“Power”键，红灯不灭，不能开机。

分析与检修正常按“Power”键后，电源指示红灯应灭，现在不灭，说明未能从待机状态转换为工作状态。

测IC201的⑧脚电位在按“Power”键前后始终为高电平。

去掉与其相连的2.2kΩ电阻，故障依旧，由此判断CPU内部局部功能损坏。

由于CPU价格昂贵，贴片元件更换不易，且无法购得，遂将⑧脚2.2k Ω电阻断开，在Q421的e、c极间并联一只10Ω电阻，便可以正常工作了。

[例2]故障现象在正常工作过程中，音量电机自动顺时针或逆时针转动，音量有时跑到最大，有时跑到最小，手动拧回后又复原为最大或最小，不受遥控器的控制，且LED1～LED9指示混乱。

在手动强制控制音量电位器时，放音正常，其它功能不受指示灯的影响。

分析与检修故障时测音量电机两端电压为4.5V，由于这些功能都是CPU通过IC402、IC403完成的，查线路正常，查各按键接触分离正常，测IC402、IC403在路电阻与正常组合音响相同，且不可能两只IC 同时损坏，联想到CPU的⑧脚已损坏，判定CPU的⑤、⑦脚内部局部功能损坏。

由于按键输入CPU可以正确接收，CPU发出的其它指令也正常，经征求用户
意见，决定将音量电机脱开，用手动调节音量，同时各功能指示混乱不予考虑，这样，又可以正常聆听音乐了。

[例3]故障现象选择“Tape”功能后，按动“Play”键，有电磁铁瞬间“嗒嗒”声，但不能放音。

分析与检修按动“Play”键，有电磁铁瞬间“嗒嗒”声，说明CPU的②、③脚输出信号正常，只是电机未转动。

查CPU的④脚始终为高电平，使得磁带电机无法得电而不能工作。

修复时切断CPU的④脚连线，加两只二极管到放音仓插座的⑤脚及录放仓插座的⑥脚，如图2所示。

这样，当有磁带在某一仓时，SW5闭合使⑤或⑥脚为低电平，则Q502导通，电机得电，准备放音，试用效果良好。

但是要记住，开机后，若不放音，要取出磁带，以免磁带电机长期空转。

[例4]故障现象磁带放音过程中，有时带速正常，有时变成高速放音。

分析与检修如例2中分析，IC403的{14}脚输出信号已不稳定，实际监测发现，有时高电平，有时低电平。

遂将{14}脚接地，这样就能保证可靠地进行正常带速放音，舍弃高速录放音功能。
