地下连续墙精品PPT课件
合集下载
《地下连续墙讲义》课件
地下连续墙的设计计算
设计计算内容
地下连续墙 的设计原则
地下连续墙 的承载力计 算
地下连续墙 的变形计算
地下连续墙 的稳定性计 算
地下连续墙 的抗渗计算
地下连续墙 的耐久性计 算
设计计算方法
确定地下连续墙 的深度和宽度
计算地下连续墙 的抗压强度和抗 拉强度
确定地下连续墙 的施工工艺和材 料选择
计算地下连续墙 的稳定性和变形 量
设计计算需要 采用相应的计 算方法和公式， 如弹性地基梁 法、有限元法
等
设计计算需要 根据计算结果 进行优化和调 整，以满足工 程需要和规范
要求
地下连续墙的施工监测与质量控制
施工监测方法
监测仪器：采用 先进的监测仪器， 如超声波检测仪、 应变仪等
监测频率：根据 施工进度和地质 条件，确定监测 频率
防水性能：地下连续墙具有良好的防水性能，能够防止地下水渗漏，保护 地下结构不受水害影响。
施工便捷：地下连续墙施工速度快，施工工艺简单，能够缩短工期，降低 工程成本。
环保性能：地下连续墙施工过程中产生的噪音和振动较小，对周边环境影 响较小。
地下连续墙的应用范围
地铁、隧道、地下停车场等城市地下空间开发 水利水电工程、桥梁、港口等基础设施建设 核电站、石油化工等工业设施建设 环境保护、防洪、抗震等灾害防治工程
施工常见问题及处理措施
地下连续墙施工 过程中常见的质 量问题包括：墙 体厚度不均匀、 墙体强度不足、 墙体渗漏等。
处理措施包括： 加强施工过程中 的质量控制，如 加强墙体厚度的 检测、加强墙体 强度的检测、加 强墙体渗漏的检 测等。
施工过程中常见 的安全问题包括： 施工人员安全、 施工设备安全等。
地下连续墙课件
地下连续墙与其他工法的比较
优点
地下连续墙具有墙体刚度大、防渗性能好、施工噪声低等优点，适 用于各种复杂的地质条件和环境。
缺点
相比之下，地下连续墙中开挖难度较大。
适用场景
与其他工法相比，地下连续墙在保护周边环境、控制地面沉降等方面 具有显著优势，适用于城市中心等对环境保护要求较高的区域。
THANKS FOR WATCHING
感谢您的观看
施工前的准备
01
02
03
现场勘查
对施工区域内的地质、水 文情况进行详细勘查，了 解地下障碍物、管线分布 等情况。
设备检查
确保施工所需的各种设备 、工具处于良好状态，并 具备相应的安全证书和合 格证明。
材料准备
根据工程需要，准备足够 的混凝土、泥浆等施工材 料。
泥浆制备
泥浆材料选择
选用优质粘土、膨润土等 材料，按照一定比例混合 制备泥浆。
某桥梁工程地下连续墙的应用
总结词
特殊地质条件
详细描述
该桥梁工程地下连续墙穿越了复杂的地质条件，包括软土、砂层和岩石层。通过采取适当的施工方法和地基处理 措施，有效解决了施工难题，保证了地下连续墙的稳定性和安全性，为桥梁主体结构的施工提供了可靠的支撑。
05 地下连续墙的发展趋势与 展望
地下连续墙技术的创新与发展
地下连续墙ppt课件
目录
• 地下连续墙概述 • 地下连续墙的施工工艺 • 地下连续墙的分类与选型 • 地下连续墙的工程实例 • 地下连续墙的发展趋势与展望
01 地下连续墙概述
定义与特点
定义
地下连续墙是一种在地下建筑中 采用混凝土或钢筋混凝土浇筑的 连续墙体，主要用于挡土、止水 和承重等作用。
《地下连续墙》PPT课件
常安全和经济的。
9. 占地少，可以充分利用建筑红线以内有限的地面和空间，充分发挥投资效益。
10. 工效高、工期短、质量可靠、经济效益高。
a
9
缺点：
1. 在一些特殊的地质条件下（如很软
的淤泥质土，含漂石的冲积层和超硬岩石
等），施工难度很大。
2. 如果施工方法不当或施工地质条件
特殊，可能出现相邻墙段不能对齐和漏水
2. 墙体刚度大，用于基坑开挖时，可承受很大的土压力，极少发生地基沉降或
塌方事故，已经成为深基坑支护工程中必不可少的挡土结构。
3. 防渗性能好，由于墙体接头形式和施工方法的改进，使地下连续墙几乎不透
水。
4. 可以贴近施工。由于具有上述几项优点，使我们可以紧贴原有建筑物建造地
下连续墙。
5. 可用于逆做法施工。地下连续墙刚度大，易于设置埋设件，很适合于逆做法
动，可以组成具有很大承载力的任意多边
形连续墙代替桩基础、沉井基础或沉箱基
础。对土壤的适应范围很广，在软弱的冲
积层、中硬地层、密实的砂砾层以及岩石
的地基中都可施工。
a
8
优 点：
地下连续墙之所以能得到如此广泛的应用和其具有的优点是分不开的，地下连
续墙具有以下一些优点：
1. 施工时振动小，噪音低，非常适于在城市施工。
的问题。
3. 地下连续墙如果用作临时的挡土结 构，比其它方法所用的费用要高些。
4. 在城市施工时，废泥浆的处理比较
麻烦。
a
10
地下连续墙施工工艺
施工主要工艺为导墙、泥浆护壁、成
槽施工、制作钢筋笼、水下灌注混凝土、
墙段接头处理等。
（一）导墙
导墙通常为就地灌注的钢筋混凝土结
《地下连续墙》ppt课件
作为建筑物的承重根底、地下防渗墙、隔振墙等。

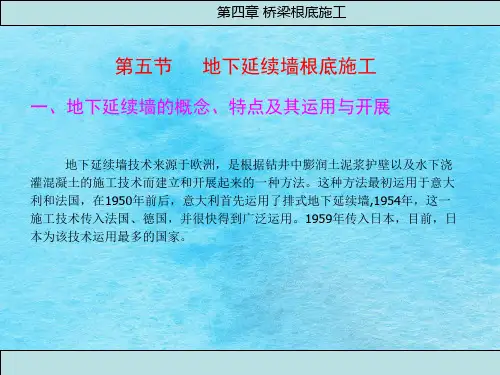

第五节 地下延续墙根底施工
第四章 桥梁根底施工
二、地下延续墙的类型与接头构造
〔一〕地下延续墙的类型 地下延续墙按其填筑资料分类
土质墙 混凝土墙 钢筋混凝土墙
组合墙
预制 现浇
地下延续墙按成墙方式可分为
桩式 壁板式 桩壁组合式
第五节 地下延续墙根底施工
第四章 桥梁根底施工
第五节 地下延续墙根底施工
第四章 桥梁根底施工
地下延续墙施工程序表示图 a〕成槽；b〕放入接头管；c〕放入钢筋笼；d〕浇筑混凝土
第五节 地下延续墙根底施工
第四章 桥梁根底施工
地下延续墙〔简称地下墙〕具有以下优点： 构造刚度大；整体性、防渗性和耐久性好；
施工时根本上无噪声、无振动，施工速度快，建造深度大， 能顺应较复杂的地质条件；
第四章 桥梁根底施工
第六节 组合和特殊根底施工
双壁钢围堰加钻孔灌注桩根底 浮式沉井加管柱〔钻孔桩〕根底 地下延续墙箱形根底
现浇钢筋混凝土壁板式 地下延续墙按支护构造方式
自立式地下墙挡土构造 锚定式地下墙挡土构造 支撑式地下墙挡土构造 逆筑法地下墙挡土构造
第五节 地下延续墙根底施工
第四章 桥梁根底施工
〔二〕地下延续墙的接头构造 地下延续墙普通分段浇筑，墙段间需设接头，另外
地下墙与内部构造也需接头，后者又称墙面接头。
1．墙段接头
钢筋笼上的钢板
图5-45 接头箱接头的施工程序
第五节 地下延续墙根底施工
第四章 桥梁根底施工
ห้องสมุดไป่ตู้
2．墙面接头
地下延续墙与内部构造的楼板、柱、梁、底板等延续 的墙身接头，既要接受剪力或弯矩又应思索施工的局限性，
第五节 地下延续墙根底施工
第四章 桥梁根底施工
二、地下延续墙的类型与接头构造
〔一〕地下延续墙的类型 地下延续墙按其填筑资料分类
土质墙 混凝土墙 钢筋混凝土墙
组合墙
预制 现浇
地下延续墙按成墙方式可分为
桩式 壁板式 桩壁组合式
第五节 地下延续墙根底施工
第四章 桥梁根底施工
第五节 地下延续墙根底施工
第四章 桥梁根底施工
地下延续墙施工程序表示图 a〕成槽；b〕放入接头管；c〕放入钢筋笼；d〕浇筑混凝土
第五节 地下延续墙根底施工
第四章 桥梁根底施工
地下延续墙〔简称地下墙〕具有以下优点： 构造刚度大；整体性、防渗性和耐久性好；
施工时根本上无噪声、无振动，施工速度快，建造深度大， 能顺应较复杂的地质条件；
第四章 桥梁根底施工
第六节 组合和特殊根底施工
双壁钢围堰加钻孔灌注桩根底 浮式沉井加管柱〔钻孔桩〕根底 地下延续墙箱形根底
现浇钢筋混凝土壁板式 地下延续墙按支护构造方式
自立式地下墙挡土构造 锚定式地下墙挡土构造 支撑式地下墙挡土构造 逆筑法地下墙挡土构造
第五节 地下延续墙根底施工
第四章 桥梁根底施工
〔二〕地下延续墙的接头构造 地下延续墙普通分段浇筑，墙段间需设接头，另外
地下墙与内部构造也需接头，后者又称墙面接头。
1．墙段接头
钢筋笼上的钢板
图5-45 接头箱接头的施工程序
第五节 地下延续墙根底施工
第四章 桥梁根底施工
ห้องสมุดไป่ตู้
2．墙面接头
地下延续墙与内部构造的楼板、柱、梁、底板等延续 的墙身接头，既要接受剪力或弯矩又应思索施工的局限性，
地下连续墙施工及质量控制PPT课件
6.2 清槽后，对槽内泥浆进行检测，泥浆比重取上、中、下3处，下 部泥浆取槽底以上0.2m处，泥浆比重应小于规范规定值。
——泥浆比重≯1.15
——含砂率不大于5%
——粘度不大于28s
——沉淤厚度≯ 100mm
10/14/2024
35
6、清槽
二、地下连续墙施工步骤
2、地下连续墙定义：在地面以下用于支承建筑物荷 载、截水防渗或挡土支护而构筑的连续墙体。定义： 利用各种挖槽机械，借助于泥浆的护壁作用，在地下 挖出窄而深的沟槽，并在其内浇注适当的材料而形成 一道具有防渗（水）、挡土和承重功能的连续的地下 墙体。
10/14/2024
4
一、地下连续墙简介
3、地下连续墙特点：地下连续墙有截水、防渗、 承重、挡土等功能。具有刚度大，整体性好，施 工噪音、震动较小，对邻近地基和建筑物结构影 响甚至微，多用于地下深坑的侧墙、高层建筑的 基础及水工建筑结构或临时维护结构工程中。故 适宜在城市建筑密集和人流多及管线多的地域施 工。其缺点是成本高，施工技术较复杂，需配备 专用设备，施工中用的泥浆有一定的污染性，需 妥善处理。
——液体压力，相当于一种液体支撑 ——槽壁形成泥皮 ——可以防止槽壁倒坍和剥落，并防止地下水渗入
10/14/2024
19
二、地下连续墙施工步骤
3、泥浆制备
3.2 成槽后灌注混凝土前要对槽孔泥浆进行置换处理和净 化，除砂可采用除砂器或沉淀池沉淀等方法。循环泥浆经 过净化处理后可重复利用
3.3 泥浆采用膨润土、纯碱、CMC按一定比例配制成，拌 浆采用泵拌和气拌相结合。具体掺量将根据现场施工时泥 浆质量测试情况而定。
10/14/2024
12
二、地下连续墙施工步骤
2、导墙施工
——泥浆比重≯1.15
——含砂率不大于5%
——粘度不大于28s
——沉淤厚度≯ 100mm
10/14/2024
35
6、清槽
二、地下连续墙施工步骤
2、地下连续墙定义：在地面以下用于支承建筑物荷 载、截水防渗或挡土支护而构筑的连续墙体。定义： 利用各种挖槽机械，借助于泥浆的护壁作用，在地下 挖出窄而深的沟槽，并在其内浇注适当的材料而形成 一道具有防渗（水）、挡土和承重功能的连续的地下 墙体。
10/14/2024
4
一、地下连续墙简介
3、地下连续墙特点：地下连续墙有截水、防渗、 承重、挡土等功能。具有刚度大，整体性好，施 工噪音、震动较小，对邻近地基和建筑物结构影 响甚至微，多用于地下深坑的侧墙、高层建筑的 基础及水工建筑结构或临时维护结构工程中。故 适宜在城市建筑密集和人流多及管线多的地域施 工。其缺点是成本高，施工技术较复杂，需配备 专用设备，施工中用的泥浆有一定的污染性，需 妥善处理。
——液体压力，相当于一种液体支撑 ——槽壁形成泥皮 ——可以防止槽壁倒坍和剥落，并防止地下水渗入
10/14/2024
19
二、地下连续墙施工步骤
3、泥浆制备
3.2 成槽后灌注混凝土前要对槽孔泥浆进行置换处理和净 化，除砂可采用除砂器或沉淀池沉淀等方法。循环泥浆经 过净化处理后可重复利用
3.3 泥浆采用膨润土、纯碱、CMC按一定比例配制成，拌 浆采用泵拌和气拌相结合。具体掺量将根据现场施工时泥 浆质量测试情况而定。
10/14/2024
12
二、地下连续墙施工步骤
2、导墙施工
地下连续墙施工讲解ppt课件
• 4.6清槽合格后，需在4h内灌注混凝土，如因钢筋 笼吊放、或其他预埋件等原因造成的不能在4h内 开始灌注混凝土的可采取适当措施进行处理。
• 注意：超挖成槽是指为了保证沉渣厚度及地连墙 深度而故意对槽段挖深，这种做法可能造成墙体 下沉，浮渣过多，为地连墙质量造成隐患。
精选ppt课件
14
地连墙成槽相关相片
精选ppt课件
17
• 5.6成槽结束后、清槽前，必须刷洗相邻槽段接头部位竖 向端面，清除端面壁上的附着物和泥皮，施工接头端面不 允许有残留绕流混凝土、袋装沙土或泥屑。
• 标准：采用锁口管时，接头端面洗刷干净，刷壁器上没有 泥屑，槽底淤积不再增加；采用接头箱时，钢板要求光滑 顺平，能够满足对接钢筋笼需要。
27
精选ppt课件
28
9.地连墙混凝土灌注
• 9.1用于灌注地连墙的混凝土必须具有良好的和易 性、流动性、缓凝性，混凝土塌落度根据设计要 求通过试验确定，一般控制在18~22cm，缓凝时 间宜为6~8h，每个单元槽使用两套或两套以上导 管灌注时，导管中心间距不宜大于3米，导管中心 与槽孔端部或接头管壁面的距离不宜大于1.5米， 开始灌注时导管底端距槽底不宜大于50cm。
精选ppt课件
6
2.2导墙施工注意事项
• 2.2.1导墙应建在较坚实的地基上，如地基土层松 散，修筑导墙前应采取加固措施。导墙背侧如粘 土分层夯实回填时，导墙须采取支撑措施防止导 墙倾覆或位移。
• 2.2.2为防止雨水流入槽沟，导墙顶面高出原地面 ，导墙中心线与地连墙轴线重合，导墙内间距用 抓斗机成槽时宜大于设计墙厚4~6cm，地连墙转 角处导墙宜外放20~50cm。导墙混凝土浇筑后续 及时养护并设置支撑，支撑横向间隔1.5~2m，竖 向两层梅花状布置。
• 注意：超挖成槽是指为了保证沉渣厚度及地连墙 深度而故意对槽段挖深，这种做法可能造成墙体 下沉，浮渣过多，为地连墙质量造成隐患。
精选ppt课件
14
地连墙成槽相关相片
精选ppt课件
17
• 5.6成槽结束后、清槽前，必须刷洗相邻槽段接头部位竖 向端面，清除端面壁上的附着物和泥皮，施工接头端面不 允许有残留绕流混凝土、袋装沙土或泥屑。
• 标准：采用锁口管时，接头端面洗刷干净，刷壁器上没有 泥屑，槽底淤积不再增加；采用接头箱时，钢板要求光滑 顺平，能够满足对接钢筋笼需要。
27
精选ppt课件
28
9.地连墙混凝土灌注
• 9.1用于灌注地连墙的混凝土必须具有良好的和易 性、流动性、缓凝性，混凝土塌落度根据设计要 求通过试验确定，一般控制在18~22cm，缓凝时 间宜为6~8h，每个单元槽使用两套或两套以上导 管灌注时，导管中心间距不宜大于3米，导管中心 与槽孔端部或接头管壁面的距离不宜大于1.5米， 开始灌注时导管底端距槽底不宜大于50cm。
精选ppt课件
6
2.2导墙施工注意事项
• 2.2.1导墙应建在较坚实的地基上，如地基土层松 散，修筑导墙前应采取加固措施。导墙背侧如粘 土分层夯实回填时，导墙须采取支撑措施防止导 墙倾覆或位移。
• 2.2.2为防止雨水流入槽沟，导墙顶面高出原地面 ，导墙中心线与地连墙轴线重合，导墙内间距用 抓斗机成槽时宜大于设计墙厚4~6cm，地连墙转 角处导墙宜外放20~50cm。导墙混凝土浇筑后续 及时养护并设置支撑，支撑横向间隔1.5~2m，竖 向两层梅花状布置。
地下连续墙_(完整版)ppt课件
✓内力计算方法有结构力学方法、各种经验方法和有限元计 算法
✓地下连续墙的深度还必须满足基坑边坡整体稳定、抗隆起 稳定和抗管涌等渗流下的稳定性要求，做为主体结构还必须 满足竖向承载力要求。
19
20
地下连续墙在水平力作用下的内力与变形
✓地下连续墙在水平力作用下的内力与变形，可采用弹性地 基梁的数值法或有限元法 ✓弹性地基梁的数值解法是将地下连续墙视为放置在土中的 弹性地基梁，坑底下土体视为弹性地基，以水平放置的弹簧 模拟，计算地下连续墙的内力与变形时，应考虑不同施工阶 段及作为永久性结构在长期荷载作用下的受力情况。
9
10
作为主体结构的几种形式的地下连续墙的特点
✓ 单独壁式 将地下连续墙直接用做主体
结构地下室外边墙。此种布置 形式壁体构造简单，地下室内 部不需另作受力结构层。但这 种方式主体结构与地下连续墙 的节点需满足结构受力要求， 地下连续墙槽段接头要有较好 的防渗性。许多土建工程中常 在地下连续墙内侧做一道建筑 内墙（一砖墙），两墙之间设 排水沟，解决渗漏问题
3
地下连续墙的优点
✓适用于多种土质条件（除岩溶地区和承压水头很高的
沙砾层外，美国110层的世界贸易中心大厦）
✓可减少工程施工对周围环境的影响，无噪音、振动少，
适用于城市与密集建筑群中施工墙体
✓刚度大、整体性好，用于深基坑支护时，变形较小，
基坑周围地面沉降小，在建筑物、构筑物密集地区可以
施工，对邻近建筑物和地下设施影响小(法国最小距离
17
18
地下连续墙竖向承载力与沉降计算
✓基础系数法 实际上地下连续墙、桩和基础底板作
为一个整体，是共同承担上部结构的垂 直荷载，采用基床系数法可进行整体的 计算分析。
✓地下连续墙的深度还必须满足基坑边坡整体稳定、抗隆起 稳定和抗管涌等渗流下的稳定性要求，做为主体结构还必须 满足竖向承载力要求。
19
20
地下连续墙在水平力作用下的内力与变形
✓地下连续墙在水平力作用下的内力与变形，可采用弹性地 基梁的数值法或有限元法 ✓弹性地基梁的数值解法是将地下连续墙视为放置在土中的 弹性地基梁，坑底下土体视为弹性地基，以水平放置的弹簧 模拟，计算地下连续墙的内力与变形时，应考虑不同施工阶 段及作为永久性结构在长期荷载作用下的受力情况。
9
10
作为主体结构的几种形式的地下连续墙的特点
✓ 单独壁式 将地下连续墙直接用做主体
结构地下室外边墙。此种布置 形式壁体构造简单，地下室内 部不需另作受力结构层。但这 种方式主体结构与地下连续墙 的节点需满足结构受力要求， 地下连续墙槽段接头要有较好 的防渗性。许多土建工程中常 在地下连续墙内侧做一道建筑 内墙（一砖墙），两墙之间设 排水沟，解决渗漏问题
3
地下连续墙的优点
✓适用于多种土质条件（除岩溶地区和承压水头很高的
沙砾层外，美国110层的世界贸易中心大厦）
✓可减少工程施工对周围环境的影响，无噪音、振动少，
适用于城市与密集建筑群中施工墙体
✓刚度大、整体性好，用于深基坑支护时，变形较小，
基坑周围地面沉降小，在建筑物、构筑物密集地区可以
施工，对邻近建筑物和地下设施影响小(法国最小距离
17
18
地下连续墙竖向承载力与沉降计算
✓基础系数法 实际上地下连续墙、桩和基础底板作
为一个整体，是共同承担上部结构的垂 直荷载，采用基床系数法可进行整体的 计算分析。
地下连续墙.ppt
5、槽段垂直度检测：采用超声波检测，每幅墙不少于2点。
槽段开挖精度质量标准表
项目
允许偏差
检验方法
槽宽
0～+50mm
垂球实测
垂直 度
0.3％
超声波测井仪
槽深 大于设计深度100～200mm
测绳
➢ 泥浆制备
1、地下连续墙墙趾位于④6粉土夹粉砂层，该层和⑧1共组成承压水层，故对
槽壁的稳定较不利。因地下墙深，各道工序施工时间长，在槽孔长时间暴露中容 易引起沉渣增厚和槽段失稳等问题，因此本工程在泥浆指标控制上要适当提高泥 浆的粘度和比重，以增加泥浆护壁能力和悬浮沉渣能力，降低沉渣厚度，保证槽 壁稳定，避免颈缩现象。
2、钢筋笼下方过程中要仔细查看笼体是否完全卡入H型钢翼缘板内。 3、查看吊点、桁架、搁置点部位的焊接长度是否满足规范要求，焊缝质量 是否可靠。
槽段接头设备 有金属接头管、履带起重机、顶升架(包括支承架、大行程千斤顶 和油泵等)或振动拔管机等。 其他机具设备 有钢筋对焊机，弯曲机，切断机，交、直流电焊机等。
施工准备
一
、
成槽机组装
地
下
连
续
泥土外运
墙
施
工
工
艺
钢筋笼制作
测量放样 导墙制作 槽段挖掘 成槽质量检验 清沉渣换浆 清刷接头，二次清孔 吊装钢筋笼 吊装接头管 设置混凝土导管
新鲜泥浆储存
施工槽段
再生泥浆储存
泥浆指标检测
新鲜泥浆配置
回收槽内泥浆
不符合要求
符合要求
泥浆指标调整
裂化泥浆废弃
泥浆分离器 分离泥浆
土渣废弃
回收泥浆指标测试
常规泥浆配比表
泥浆材料
膨润土 （钠基）
槽段开挖精度质量标准表
项目
允许偏差
检验方法
槽宽
0～+50mm
垂球实测
垂直 度
0.3％
超声波测井仪
槽深 大于设计深度100～200mm
测绳
➢ 泥浆制备
1、地下连续墙墙趾位于④6粉土夹粉砂层，该层和⑧1共组成承压水层，故对
槽壁的稳定较不利。因地下墙深，各道工序施工时间长，在槽孔长时间暴露中容 易引起沉渣增厚和槽段失稳等问题，因此本工程在泥浆指标控制上要适当提高泥 浆的粘度和比重，以增加泥浆护壁能力和悬浮沉渣能力，降低沉渣厚度，保证槽 壁稳定，避免颈缩现象。
2、钢筋笼下方过程中要仔细查看笼体是否完全卡入H型钢翼缘板内。 3、查看吊点、桁架、搁置点部位的焊接长度是否满足规范要求，焊缝质量 是否可靠。
槽段接头设备 有金属接头管、履带起重机、顶升架(包括支承架、大行程千斤顶 和油泵等)或振动拔管机等。 其他机具设备 有钢筋对焊机，弯曲机，切断机，交、直流电焊机等。
施工准备
一
、
成槽机组装
地
下
连
续
泥土外运
墙
施
工
工
艺
钢筋笼制作
测量放样 导墙制作 槽段挖掘 成槽质量检验 清沉渣换浆 清刷接头，二次清孔 吊装钢筋笼 吊装接头管 设置混凝土导管
新鲜泥浆储存
施工槽段
再生泥浆储存
泥浆指标检测
新鲜泥浆配置
回收槽内泥浆
不符合要求
符合要求
泥浆指标调整
裂化泥浆废弃
泥浆分离器 分离泥浆
土渣废弃
回收泥浆指标测试
常规泥浆配比表
泥浆材料
膨润土 （钠基）
地下连续墙施工案例ppt课件
• ① 杂填土：厚度3.2～1.4 m，层面标高1.40～3.20m，上部以杂质为主，含少量粘性土，下部以 粘性土为主。
• ② 褐黄色粘土～灰黄色粉质粘土层：厚度 0.00～2.10m，层面标高2.67～0.57 m，含铁锰质斑点， 至上而下状态渐差， 局部地段为淤泥质土，可塑～软塑。
• ③ 灰色淤泥质粉质粘土夹粉土：厚度 4.50～6.80m，层面标高 0.79～0.03 m，夹薄层粉砂，流 塑。
最新课件
பைடு நூலகம்
22
3.2 主要技术措施
e.
在原有抓斗捞抓法清基的基础上， 考虑还不能完全清理 干净，再用高扬程的排污泵，进行泵吸收反循环清基。
f.
锁口管采用近期重新加工的月亮板插片式锁口管， 改变以前用单轴铰接的锁口管，以减少管子的纵向 变形。
g.
采用大型起重设备，对钢筋笼一次吊装入槽，减少因钢 筋笼分节制作造成的时间过长对槽壁稳定的影响。
• 深层承压水层：本车站基坑开挖深度为23.1～25.0 m，基坑开挖以下有承压含水层 (第⑦层砂土层)，场区第⑥层隔水层及第⑦层层面埋深及厚度均有一定起伏变化。承 压水影响程度各处不一，车站东端影响最为严重。在车站东端第⑦层层面埋深约 33.1m，基坑深约 25 m，即基坑底至承压含水层顶板土层厚度仅8.1m，车站中段和 西端影响较小，第⑦层层面埋深最大处约 41.1 m，基坑深度按 23.1 m 考虑时，基坑 底至承压含水层顶板土层厚度约 18.0 m。根据 2个孔的承压水观测资料，水头高度 分别约达 24.58 m和 31.29 m。根据上海市《基坑工程设计规程》(DGJ08—61—97) 及上海地铁《基坑工程施工规程》(SZ—08—2000)中承压水验算公式估算，抗承压 水头的稳定性安全系数Ky 只有0.6～1.0 m，均小于规范要求，不能克服承压水的水 头压力，需采取安全可靠的降水措施，以防基坑突涌。
• ② 褐黄色粘土～灰黄色粉质粘土层：厚度 0.00～2.10m，层面标高2.67～0.57 m，含铁锰质斑点， 至上而下状态渐差， 局部地段为淤泥质土，可塑～软塑。
• ③ 灰色淤泥质粉质粘土夹粉土：厚度 4.50～6.80m，层面标高 0.79～0.03 m，夹薄层粉砂，流 塑。
最新课件
பைடு நூலகம்
22
3.2 主要技术措施
e.
在原有抓斗捞抓法清基的基础上， 考虑还不能完全清理 干净，再用高扬程的排污泵，进行泵吸收反循环清基。
f.
锁口管采用近期重新加工的月亮板插片式锁口管， 改变以前用单轴铰接的锁口管，以减少管子的纵向 变形。
g.
采用大型起重设备，对钢筋笼一次吊装入槽，减少因钢 筋笼分节制作造成的时间过长对槽壁稳定的影响。
• 深层承压水层：本车站基坑开挖深度为23.1～25.0 m，基坑开挖以下有承压含水层 (第⑦层砂土层)，场区第⑥层隔水层及第⑦层层面埋深及厚度均有一定起伏变化。承 压水影响程度各处不一，车站东端影响最为严重。在车站东端第⑦层层面埋深约 33.1m，基坑深约 25 m，即基坑底至承压含水层顶板土层厚度仅8.1m，车站中段和 西端影响较小，第⑦层层面埋深最大处约 41.1 m，基坑深度按 23.1 m 考虑时，基坑 底至承压含水层顶板土层厚度约 18.0 m。根据 2个孔的承压水观测资料，水头高度 分别约达 24.58 m和 31.29 m。根据上海市《基坑工程设计规程》(DGJ08—61—97) 及上海地铁《基坑工程施工规程》(SZ—08—2000)中承压水验算公式估算，抗承压 水头的稳定性安全系数Ky 只有0.6～1.0 m，均小于规范要求，不能克服承压水的水 头压力，需采取安全可靠的降水措施，以防基坑突涌。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
围护结构示意图：
2.基坑支撑方案
设置支撑 主要是为了承受地下连续墙墙传递的土压力和水压力
1 支撑材料选定 2 支撑布置形式 3 支撑道数确定
1.支撑材料
材料
特点
现浇钢筋混凝土
混凝土凝结后硬度大，变形小，强度的安 全可靠性强，施工方便，但支撑浇制和养 护时间长，围护结构处于无支撑状态的暴 露时间长，软土中被动区土体位移大，如 果对变形有较高要求，则需进行加固，施 工工期长，拆除困难，爆破拆除对周围影 响大
设计基坑开挖22m，按照六道钢管支撑，初步拟定各道 支撑中心标高从上到下为2.59m，-1.41m，-4.41m，-7.41m， -11.41m，-14.41m。支撑示意图如下：
3.地下连续墙内力计算及稳定验算
基坑开挖分为7个工况进行，设立6道钢支撑。
1.土压力的计算
黏性土主动土压力强度公式 ：
2.最大剪力和最大弯矩的计算
黏性土被动土压力强度公式
同开挖阶段下地下墙所受最大内力表
开挖工况 最大弯矩 （KN.M）
1
-1.16
2
-214.90
3
-2085.63
4
-1788.82
5
-3821.78
深度（m） 最大剪力 （KN）
2.86
2.02
10.95
124.15
27.39
375.673
23.06
根据公式算出承载弯矩Mu，max=25450KN·m 远大于7741ห้องสมุดไป่ตู้81KN·m 故满足承载力要求
确定地下连续墙的入土深度
基坑围护方案中初步拟定入土比1.05，入土深度为 23.1m，那么地下连续墙总长为45.1m。
验算地连墙长度： 抗隆起稳定安全系数Kw=4.22>2.5,满足要求 抗渗稳定安全系数Ks=4.75>2,满足要求
两种布置的示意图：
对撑布置
角撑布置
支撑布置平面示意图
方案选择：设计基坑围护结构采用长方形，平面 形状比较规则，采用对撑布置。 端头采用角撑来加固。 平面一副为8m。
3.支撑道数
竖向支撑的道数，支撑点标高的确定，应考虑在一定地质条件 下，满足基坑围护和支撑结构体系的稳定和控制变形的要求
根据规范，软土地区第一道支撑设于地下1.0～2.5m，每道支 撑的竖向间隔一般介于2.5～4.5m之间，为减少基坑开挖之后 围护结构的变形，最小道支撑的布置尽量落低，但应高出底板 60cm以上，以便于底板和外墙的施工。
设计基坑挖深22m，地下水位1.5m处，一般降水 需降到基坑开挖面以下1m处，故降水深度大于 >20m，属于降水深度很大的基坑开挖工程。设计 选择深井井点降水作为降水方法。
写在最后
经常不断地学习,你就什么都知道。你知道得越多,你就越有力量 Study Constantly, And You Will Know Everything. The More
地下连续墙是一种不用模版在地下建造连续墙的方法。具 有震动小，噪音低，墙体刚度大，防渗性能好，接头止水 效果良好，对周围地基无扰动等优点。
此次设计就是对地下连续墙进行综合设计。
设计需要完成的内容：
1
基坑围护方案
2
基坑支撑方案
3 地下连续墙内力计算及稳定验 算
4
初步施工组织设计
1.基坑围护方案
方案设计注意的点： （1）围护结构采用哪种形状？ （2）多少米为一槽段？ （3）槽段形式如何设置？ （4）地连墙的厚度及高度的取值？
设计题目: 北蔡地铁车站地下连续墙支护深基坑综合设计
姓名： 专业： 指导老师：
设计的背景
为了进一步发展城市建设以及改善交通状况,地铁在我国大 量建设,地铁车站的基坑工程是当前十分关注的岩土工程热 点,也是技术复杂,综合性很强的难点,同时又是提高质量,减 少事故的重点。其中，支护结构又是基坑工程中的一个关 键点，故选择合适的支护结构可以提高基坑工程的效率以 及安全性。
562.192
31.52
770.52
深度（m）
2.43 8.18 18.21 17.28 24.08
6
-7249.74
40.09
1180.73
30.88
7
-7741.81
41.82
1232.77
32.40
·
3.承载力复核：工况计算出的Mmax<Mu，max
M u,max s,max 1 f c bh0 2
钢结构
安装、拆除施工方便，可周转使用，支撑 中加预应力，可调节轴力而有效控制围护 墙变形；施工工艺高求高，如节点与支撑 结构处理不当，施工支撑不及时不准确， 会造成失稳。
设计采用钢结构。其钢结构采用规格为 Ф609mm的钢管。
2.支撑布置
在支撑布置形式上有对撑布置，角撑布置，钢筋混凝土环梁支 撑布置等。在设计中我主要选用对撑布置和角撑布置。
You Know, The More Powerful You Will Be
谢谢你的到来
学习并没有结束，希望大家继续努力
Learning Is Not Over. I Hope You Will Continue To Work Hard
演讲人：XXXXXX 时 间：XX年XX月XX日
通过上述验算，地下连续墙长度满足要求。
4.初步施工组织设计
施工工艺 降水设计
施工工艺
槽段施工流程
降水设计
在地下水位较高地区开挖深基坑，若不进行降水处理， 则地下水必然渗流入基坑，影响地基承载力，造成安全隐患。 降水方法：
降水方法
集水井降水 轻型井点降水 喷射井点降水 深井井点降水
降水深度（m） <5 <6 <20 >15
2.基坑支撑方案
设置支撑 主要是为了承受地下连续墙墙传递的土压力和水压力
1 支撑材料选定 2 支撑布置形式 3 支撑道数确定
1.支撑材料
材料
特点
现浇钢筋混凝土
混凝土凝结后硬度大，变形小，强度的安 全可靠性强，施工方便，但支撑浇制和养 护时间长，围护结构处于无支撑状态的暴 露时间长，软土中被动区土体位移大，如 果对变形有较高要求，则需进行加固，施 工工期长，拆除困难，爆破拆除对周围影 响大
设计基坑开挖22m，按照六道钢管支撑，初步拟定各道 支撑中心标高从上到下为2.59m，-1.41m，-4.41m，-7.41m， -11.41m，-14.41m。支撑示意图如下：
3.地下连续墙内力计算及稳定验算
基坑开挖分为7个工况进行，设立6道钢支撑。
1.土压力的计算
黏性土主动土压力强度公式 ：
2.最大剪力和最大弯矩的计算
黏性土被动土压力强度公式
同开挖阶段下地下墙所受最大内力表
开挖工况 最大弯矩 （KN.M）
1
-1.16
2
-214.90
3
-2085.63
4
-1788.82
5
-3821.78
深度（m） 最大剪力 （KN）
2.86
2.02
10.95
124.15
27.39
375.673
23.06
根据公式算出承载弯矩Mu，max=25450KN·m 远大于7741ห้องสมุดไป่ตู้81KN·m 故满足承载力要求
确定地下连续墙的入土深度
基坑围护方案中初步拟定入土比1.05，入土深度为 23.1m，那么地下连续墙总长为45.1m。
验算地连墙长度： 抗隆起稳定安全系数Kw=4.22>2.5,满足要求 抗渗稳定安全系数Ks=4.75>2,满足要求
两种布置的示意图：
对撑布置
角撑布置
支撑布置平面示意图
方案选择：设计基坑围护结构采用长方形，平面 形状比较规则，采用对撑布置。 端头采用角撑来加固。 平面一副为8m。
3.支撑道数
竖向支撑的道数，支撑点标高的确定，应考虑在一定地质条件 下，满足基坑围护和支撑结构体系的稳定和控制变形的要求
根据规范，软土地区第一道支撑设于地下1.0～2.5m，每道支 撑的竖向间隔一般介于2.5～4.5m之间，为减少基坑开挖之后 围护结构的变形，最小道支撑的布置尽量落低，但应高出底板 60cm以上，以便于底板和外墙的施工。
设计基坑挖深22m，地下水位1.5m处，一般降水 需降到基坑开挖面以下1m处，故降水深度大于 >20m，属于降水深度很大的基坑开挖工程。设计 选择深井井点降水作为降水方法。
写在最后
经常不断地学习,你就什么都知道。你知道得越多,你就越有力量 Study Constantly, And You Will Know Everything. The More
地下连续墙是一种不用模版在地下建造连续墙的方法。具 有震动小，噪音低，墙体刚度大，防渗性能好，接头止水 效果良好，对周围地基无扰动等优点。
此次设计就是对地下连续墙进行综合设计。
设计需要完成的内容：
1
基坑围护方案
2
基坑支撑方案
3 地下连续墙内力计算及稳定验 算
4
初步施工组织设计
1.基坑围护方案
方案设计注意的点： （1）围护结构采用哪种形状？ （2）多少米为一槽段？ （3）槽段形式如何设置？ （4）地连墙的厚度及高度的取值？
设计题目: 北蔡地铁车站地下连续墙支护深基坑综合设计
姓名： 专业： 指导老师：
设计的背景
为了进一步发展城市建设以及改善交通状况,地铁在我国大 量建设,地铁车站的基坑工程是当前十分关注的岩土工程热 点,也是技术复杂,综合性很强的难点,同时又是提高质量,减 少事故的重点。其中，支护结构又是基坑工程中的一个关 键点，故选择合适的支护结构可以提高基坑工程的效率以 及安全性。
562.192
31.52
770.52
深度（m）
2.43 8.18 18.21 17.28 24.08
6
-7249.74
40.09
1180.73
30.88
7
-7741.81
41.82
1232.77
32.40
·
3.承载力复核：工况计算出的Mmax<Mu，max
M u,max s,max 1 f c bh0 2
钢结构
安装、拆除施工方便，可周转使用，支撑 中加预应力，可调节轴力而有效控制围护 墙变形；施工工艺高求高，如节点与支撑 结构处理不当，施工支撑不及时不准确， 会造成失稳。
设计采用钢结构。其钢结构采用规格为 Ф609mm的钢管。
2.支撑布置
在支撑布置形式上有对撑布置，角撑布置，钢筋混凝土环梁支 撑布置等。在设计中我主要选用对撑布置和角撑布置。
You Know, The More Powerful You Will Be
谢谢你的到来
学习并没有结束，希望大家继续努力
Learning Is Not Over. I Hope You Will Continue To Work Hard
演讲人：XXXXXX 时 间：XX年XX月XX日
通过上述验算，地下连续墙长度满足要求。
4.初步施工组织设计
施工工艺 降水设计
施工工艺
槽段施工流程
降水设计
在地下水位较高地区开挖深基坑，若不进行降水处理， 则地下水必然渗流入基坑，影响地基承载力，造成安全隐患。 降水方法：
降水方法
集水井降水 轻型井点降水 喷射井点降水 深井井点降水
降水深度（m） <5 <6 <20 >15
