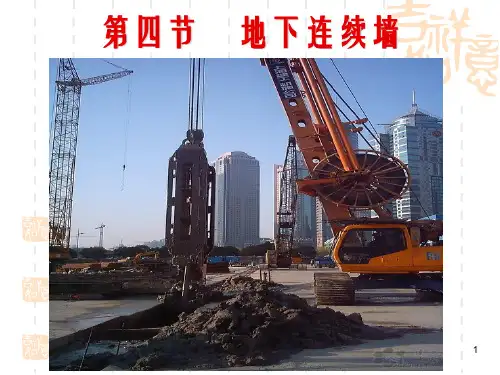

地连墙课件

吊接 头箱
放钢 筋笼
插入 导管
浇筑 混凝土
铺设轨道 组装挖槽机 机架就位
拔出接头管(箱)
二.成槽阶段
（一）导墙施工
❖ 地下连续墙成槽前先要构筑导墙，导墙是建造地下 连续墙必不可少的临时构造物，再施工期间，导墙 经常承受钢筋笼、浇注砼用的导管、钻机等静、动 荷载的作用，因而必须认真设计和施工，才能进行 地下连续墙的正式施工。
地下连续墙的历史
地下连续墙开挖技术起源于欧洲，是根据打井和石 油钻井使用泥浆和水下浇注混凝土的方法发展而来
1950年在意大利米兰首先采用了护壁泥浆地下连续 墙施工
20世纪50~60年代该技术在西方发达国家及前苏联 得到推广，成为地下工程和深基础施工中有效技术
1959年日本引进，现在日本在此技术上最为发达， 已经累计建成了1500万m2以上
(3). 重物支承台
➢ 施工期间，承受钢筋笼、灌筑混凝土用的导管、接头管以及其 它施工机械的静、动荷载。
(4).存蓄泥浆
➢ 导墙内存蓄泥浆，为保证槽壁的稳定，要使泥浆液面始终保持 高于地下水位一定的高度。大多数规定为1.25~2.0m。上海地 区施工经验，使泥浆液面保持高于地下水位1.0m，一般也能 满足要求。
（二）泥浆护壁
✓ 地下连续墙的深槽是在下进行挖掘的。 ✓ 泥浆的费用占工程费用的一定比例 ✓ 泥浆材料选用要因地制宜，就地取材
导墙采用小钢模
导墙回填土
1.导墙的作用
(1).作为测量的基准
➢ 导墙与地下墙中心相一致，规定了沟槽的位置走向，可作为量 测挖槽标高、垂直度的基准，导墙顶面又作为机架式挖土机械 导向钢轨的架设定位。
(2). 挡土作用
➢ 由于地表土层受地面超载影响，容易塌陷，导墙起到挡土作用。 为防止导墙在侧向土压力作用下产生位移，一般应在导墙内侧 每隔1~2m架设上下两道木支用作临时挡土墙的地下连续墙
地下连续墙施工技术
地下连续墙施工：在地面上采用专用挖槽机 械设备，按一个单元槽段长度(一般6~8m)， 沿着深基础或地下构筑物周边轴线，利用膨 润土泥浆护壁开挖深槽
地下连续墙施工过程主要划分为三个阶段： ➢ 准备工作阶段 ➢ 成槽阶段 ➢ 浇筑混凝土阶段。
➢ 导墙应高压地面100mm ➢ 地下墙两侧导墙内表面之间的净距，应比地下连
续墙厚度略宽，一般为40mm左右。导墙顶面应 高于地面100mm左右，以防雨水流入槽内稀释及 污染泥浆。 ➢ 现浇钢筋混凝土导墙拆模以后，应沿纵向每隔1m 左右设上、下两道木支撑，将两片导墙支撑起来， 在导墙的混凝土达到设计强度之前，禁止任何重 型机械和运输设备在旁边行驶，以防导墙受压变 形。
侧可以不用模板，将土壁作为侧模直接浇注砼； ➢ ⑥浇注导墙砼并养生； ➢ ⑦拆除模板并设置横撑； ➢ ⑧回填导墙外侧空隙并碾压密实
4.导墙的构造要求
➢ 导墙一般采用C20混凝土浇筑，配筋通常为 φ12~φ14@200 ，水平钢筋连接成整体
➢ 导墙厚度150-200mm，墙趾≥200mm，墙深1.02.0m
地下连续墙缺点
1.在一些特殊的地质条件下（如很软的淤泥 质土，含漂石的冲积层和超硬岩石等），施 工难度很大。
2.如果施工方法不当或施工地质条件特殊， 可能出现相邻墙段不能对齐和漏水的问题
3.地下连续墙如果用作临时的挡土结构，比 其它方法所用的费用要高些。
4.在城市施工时，废泥浆的处理比较麻烦。
一.准备工作阶段
（1）施工现场情况调查 （2）水文地质情况调查 （3）制定施工方案
施工工艺流程
a)
b)
c)
d)
e)
f)
g)
循环 泥浆
制备
沉淀
沉淀
旋流器
泥浆
池1
池2
振动筛
排渣
泥
补
渣
进
输入
开挖 排
泥
泥浆
补浆 除
浆
泥浆排放 或处理
钢筋笼 浇灌机 泥浆 制 作 架就位 排除
挖导沟
筑导墙
挖槽
吸泥 清底
地下连续墙的应用
1.水利水电、露天矿山和尾矿坝（池）和环保工程的 防渗墙
2.建筑物地下室（基坑） 3.地下构筑物（如地下铁道、地下道路、地下停车场
和地下街道、商店以及地下变电站等）。 4.市政管沟 和涵洞
5.盾构等工程的竖井 6.泵站、水池 7.码头、护案和干船坞 8.地下油库和仓库 9.各种深基础和桩基
1958年我国应用于水利工程大坝防渗墙中，70年 代起用于建筑工程，近几年在地下等工程广泛应用
目前地下连续墙的最大开挖深度为140 m，最薄的 地下连续墙厚度为20cm
地下连续墙的定义

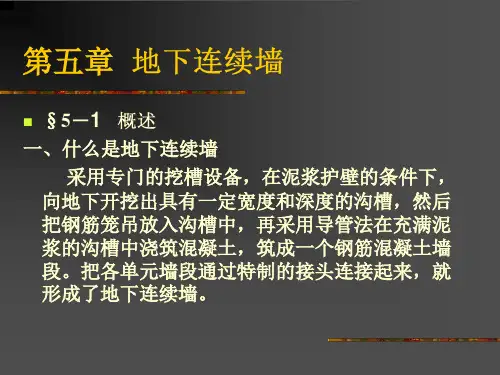

地下连续墙：利用各种挖槽机械，借助于泥浆的 护壁作用，在地下挖出窄而深的沟槽，并在其内 浇注适当的材料而形成一道具有防渗（水）、挡 土和承重功能的连续的地下墙体。
地下连续墙优点
1.施工时振动小，噪音低，非常适于在城市施工。 2.墙体刚度大，可承受很大的土压力，安全可靠。 3.防渗性能好， 4.可以贴近施工。使我们可以紧贴原有建筑物建造地
下连续墙
5.可用于逆做法施工。地下连续墙刚度大，易于设置 埋设件，很适合于逆做法施工
6.适用于多种地基条件 7.可用作刚性基础，取代桩、沉井、沉箱受力 8. 作为土坝、尾矿坝和水闸等水工建筑物防渗结构 9.占地少，充分利用建筑红线以内有限的地面和空间 10.工效高、工期短、质量可靠、经济效益高
2、导墙形式
形 —— 适用于较差土层 形 —— 适用于较好土层 ] [ 形 —— 适用于较差土层
2.导墙的 形式
导墙一般采用 现浇钢筋混 凝土结构， 也有钢制的 或预制钢筋 混凝土的装 配式结构。
3.导墙的施工顺序
➢ ①平整场地； ➢ ②测量定位； ➢ ③挖槽及处理弃土； ➢ ④绑扎钢筋： ➢ ⑤支立导墙模板，为了不松动背后的土体，导墙外
地下连续墙分类
1.按墙体材料可分为： ➢ ①钢筋混凝土墙；②塑性混凝土墙；③固化灰浆墙；
④自硬泥浆墙；⑤预制墙；⑥泥浆槽墙（回填砾石、 粘土和水泥三合土）；⑦后张预应力地下连续墙； ⑧钢制地下连续墙。 2.按成墙方式可分为： ➢ ①桩排式；②壁板式；③桩壁组合式。 3.按墙的用途可分为： ➢ ①防渗墙；②临时挡土墙；③永久挡土（承重）墙； ④作为基础用的地下连续墙。 4.按开挖情况可分为： ➢ ①地下连续墙（开挖）；②地下防渗墙（不开挖）
