通风空调系统施工图的识图顺序一般包括以下几个步骤：
1. 先识别建筑布置图：通过建筑图纸，了解建筑的功能、用途以及各个房间的相对位置关系等基本信息。
2. 确定系统设计参数：根据建筑用途、人员密度、环境条件等，确定通风空调系统的设计参数，如送风量、回风量、温度要求等。
3. 识别送风管道系统：根据系统设计参数和建筑布置图，开始识别各个房间的送风管道走向，确定送风口的位置和数量。
4. 识别回风管道系统：根据送风管道的走向，确定回风管道的位置和路径，保证回风口与送风口的合理对应关系。
5. 识别排风系统：根据建筑布置图和环境要求，确定各个房间的排风系统，包括排风口的位置和数量。
6. 识别空调末端设备：根据系统设计参数，确定空调末端设备的类型、位置和数量，如风机盘管、空调箱等。
7. 确定管道连接及支撑方式：根据识别出的管道系统，确定各个管道之间的连接方式和支撑方式，保证管道的稳定和连接的密封性。
8. 绘制施工图纸：根据以上识图结果，绘制通风空调系统施工图纸，包括各个房间的管道走向、设备安装位置等细节图。
以上是通风空调系统施工图的一般识图顺序，具体的识图过程还需根据实际工程情况进行调整。
在实际工程中，需要遵循相关的设计规范和行业标准，确保施工图的准确性和安全性。
您可以参考相关的建筑设计规范和通风空调系统的技术标准。
通风空调识图讲解精选课件PPT
• 封闭式系统：这类系统所处理的空气全部来自空调房 间本身，经济性好，但卫生效果差没，因此这类系统 主要用于无人员停留的密闭空间。
2021/3/2
12
（5）按风管内空气流速不同分类
•通风：就是利用换气的方法，向某一房间或空间输 送室外新鲜空气（称为新鲜空气或新风），同时将 室内被污染的空气直接或经处理后排到室外，达到 维持室内环境满足人们生活或生产的需要
2021/3/2
2
通风的功能主要有：
(1) 提供人呼吸所需要的氧气；
(2) 稀释室内污染物或气味；
(3) 排除室内工艺过程产生的污染物；
通风换气 全面通风：为改善整个房间空气质量而进行的通风换气
3.按作用动力： 自然通风：借助室内外压差产生的风压和室内外温差产
生的热压进行通 风换气的方式 机械通风：依靠机械动力（风机风压）进行通风换气
2021/3/2
5
(二)通风系统组成
• 1.通风系统组成:风管、风管部件、配件、 风机及空气处理设备等。
1）恒温恒湿空调工程：在生产过程中，为保证产品质量， 空调房间内的空气温度和相对湿度要求恒定在一定数值
范围之内。例如机械精密加工车间、计量室等。这些车 间的空调工程通常称做恒温恒湿空调工程。
2）一般空调工程：在某些公共建筑物内，对房间内空气温 度和湿度不要求恒定，随着室外气温的变化室内空气温、
湿度允许在一定范围内变化。如体育场、宾馆、办公楼
• 低速空调系统：工业建筑主风道风速低于 15m/s，民用建筑主风道风速低于10m/s，按设 计规范，一般民用建筑舒适性空调系统源自速系 统风管内风速不宜大于8m/s。
项目三建筑通风空调工程施工图的识读与安装
在识读图纸时，需要考虑施工现场的条件，如空间限制、吊装设备 等，以确保施工的可行性。
安装细节的把握
对于通风空调系统的安装，需要注意细节问题，如管路的坡度、设 备的安装高度等，以确保系统的正常运行。
通风空调工程安装技术的发展趋势
01
智能化技术的应用
随着智能化技术的发展，通风空调系统的安装将更加便捷和高效。例如，
公共设施
医院、学校、交通枢纽等需要提供高质量空气环 境的场所。
实际工程中通风空调系统的安装技术
确定风口位置
根据房间用途和气流组织要求 ，合理布置送风口和回风口的
位置。
安装设备
按照施工图纸的要求，正确安 装各种通风空调设备，如风机 、空气处理机组等。
安装风管
根据施工图纸，按照规定的坡 度和方向安装风管，确保风管 的连接严密、牢固。
项目三建筑通风空调工程 施工图的识读与安装
• 通风空调工程施工图识读基础 • 通风空调工程施工图的详细解读 • 通风空调工程的安装技术 • 工程实例分析 • 总结与展望
01
通风空调工程施工图识读基础
施工图的基本知识
施工图定义
施工图是用于指导建筑工程施工 过程的图纸，包括建筑、结构、 给排水、电气、暖通等专业的图
空调水系统施工图的识读
要点一
总结词
掌握水系统的管路走向、管径、控制元件等，明确各设备 间的连接方式。
要点二
详细描述
空调水系统的施工图主要包括冷冻水、冷却水、冷凝水等 管路的走向、管径、控制元件等。在识读过程中，需要明 确各设备间的连接方式，如水泵、冷凝器、蒸发器等，以 确保水系统的循环和换热效果。同时，还需要注意管路的 坡度、排气阀、补水阀等细节问题，以确保水系统的正常 运行和使用安全。
任务一 通风空调工程施工图识读.
2-2剖面图
1-排烟风机；
1-1剖面图
1-排烟风机； 4-防火调节阀1000×630；
3-3剖面图
2-排烟风口；
排烟通风系统图
1-排烟风机； 2-排烟风口400×500；3-防火调 节阀1250×500；4-防火调节阀1000×630； 5-伞形风帽； 6-砌筑（建筑物内）竖直排烟道
T605 4.52 4.55
5)通过设计施工说明了解设计意图、材料材质、施工技术要求.
例1某建筑物通风及排烟工程 1. 通风方式 2.通风系统设置的部位 3.通风系统主要设备及组成 4.管道的走向以及与设备间的连接关系
图例
设计与施工说明
5
7
注：图中“-1.600、-3.750”均为墙洞底标高
排烟通风管道平面图
1-排烟风机； 2-排烟风口400×500；3-防火 调节阀1250×500；4- 熟悉有关图例、符号，设计及施工说明，通过说明了解系统 的组成形式，系统所用的材料、设备、保温绝热、刷油的做法及 其他主要施工方法。 识读通风与空调施工图时，先读设计说明，对整个工程建立 全面的概念。再识读原理图，了解水系统的工艺流程后，识读风 管系统图。领会两种介质的工艺流程后，再读各层、各通风空调
4.50
0.00
3.50 CT211-2 500*500
3342*1620*2209
程，使施工人员对整个水系统或制冷工艺有全面了解。
对通风与空调工程中的送风、排风、消防正压送风、排烟 等流程作出表示。
原理图（即工艺流程图）可不按比例绘制。 (5) 通常可采用国家或地区的标准图。因上述图中未能反映清 楚，国家或地区又无标准图，则由设计人员用详图进行表示。
例如，同一平面图中多管交叉安装，须用节点详图表达清
通风与空调工程识图分解

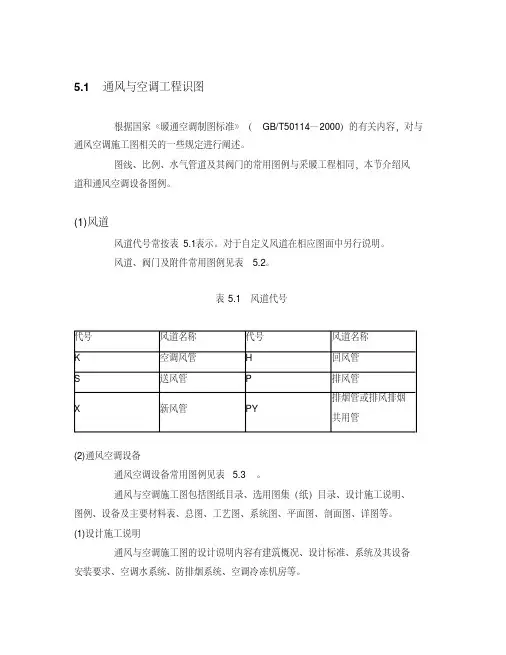

5.1通风与空调工程识图根据国家《暖通空调制图标准》（GB/T50114—2000）的有关内容，对与通风空调施工图相关的一些规定进行阐述。
图线、比例、水气管道及其阀门的常用图例与采暖工程相同，本节介绍风道和通风空调设备图例。
(1)风道风道代号常按表5.1表示。
对于自定义风道在相应图面中另行说明。
风道、阀门及附件常用图例见表5.2。
表5.1风道代号(2)通风空调设备通风空调设备常用图例见表5.3。
通风与空调施工图包括图纸目录、选用图集（纸）目录、设计施工说明、图例、设备及主要材料表、总图、工艺图、系统图、平面图、剖面图、详图等。
(1)设计施工说明通风与空调施工图的设计说明内容有建筑概况、设计标准、系统及其设备安装要求、空调水系统、防排烟系统、空调冷冻机房等。
①建筑概况工程的要求。
②设计标准介绍建筑物的面积、空调面积、高度和使用功能，对空调室外气象参数，夏季和冬季的温湿度及风速。
室内设计标准，即各空调房间夏季和冬季的设计温度、湿度、新风量要求及噪音标准等。
③空调系统及其设备对整栋建筑的空调方式和各空调房间所采用的空调设备进行简要说明。
对空调装置提出安装要求。
④空调水系统试压和排污要求。
⑤防排烟系统⑥空调冷冻机房们的安装要求。
(2)平面图和剖面图系统类型、所选管材和保温材料的安装要求，系统防腐、机械送风、机械排风或排烟的设计要求和标准。
冷冻机组、水泵等设备的规格型号、性能和台数，它平面图表示各层和各房间的通风（包括防排烟）与空调系统的风道、水管、阀门、风口和设备的布置情况，并确定它们的平面位置。
包括风、水系统平面图，空调机房平面图，制冷机房平面图等。
剖面图主要表示设备和管道的高度变化情况，并确定设备和管道的标高、距地面的高度、管道和设备相互的垂直间距。
(3)风管系统图表示风管系统在空间位置上的情况，并反映干管、支管、风口、阀门、风机等的位置关系，还标有风管尺寸、标高。
与平面图结合可说明系统全貌。
(4)工艺图（原理图）一般反映空调制冷站制冷原理和冷冻水、冷却水的工艺流程，使施工人员对整个水系统或制冷工艺有全面了解原理图（即工艺流程图）可不按比例绘制。
通风与空调工程识图

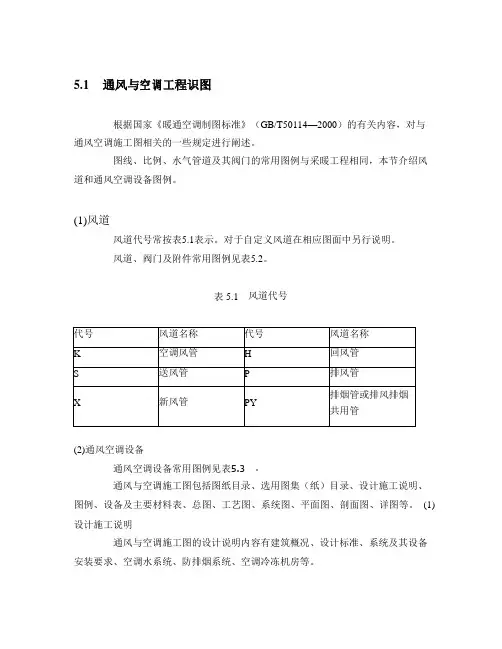

5.1通风与空调工程识图根据国家《暖通空调制图标准》（GB/T50114—2000）的有关内容，对与通风空调施工图相关的一些规定进行阐述。
图线、比例、水气管道及其阀门的常用图例与采暖工程相同，本节介绍风道和通风空调设备图例。
(1)风道风道代号常按表5.1表示。
对于自定义风道在相应图面中另行说明。
风道、阀门及附件常用图例见表 5.2。
表5.1 风道代号代号风道名称代号风道名称K 空调风管H 回风管S 送风管P 排风管X 新风管PY 排烟管或排风排烟共用管(2)通风空调设备通风空调设备常用图例见表 5.3 。
通风与空调施工图包括图纸目录、选用图集（纸）目录、设计施工说明、图例、设备及主要材料表、总图、工艺图、系统图、平面图、剖面图、详图等。
(1)设计施工说明通风与空调施工图的设计说明内容有建筑概况、设计标准、系统及其设备安装要求、空调水系统、防排烟系统、空调冷冻机房等。
①建筑概况介绍建筑物的面积、空调面积、高度和使用功能，对空调工程的要求。
②设计标准室外气象参数，夏季和冬季的温湿度及风速。
室内设计标准，即各空调房间夏季和冬季的设计温度、湿度、新风量要求及噪音标准等。
③空调系统及其设备对整栋建筑的空调方式和各空调房间所采用的空调设备进行简要说明。
对空调装置提出安装要求。
④空调水系统系统类型、所选管材和保温材料的安装要求，系统防腐、试压和排污要求。
⑤防排烟系统机械送风、机械排风或排烟的设计要求和标准。
⑥空调冷冻机房冷冻机组、水泵等设备的规格型号、性能和台数，它们的安装要求。
(2)平面图和剖面图平面图表示各层和各房间的通风（包括防排烟）与空调系统的风道、水管、阀门、风口和设备的布置情况，并确定它们的平面位置。
包括风、水系统平面图，空调机房平面图，制冷机房平面图等。
剖面图主要表示设备和管道的高度变化情况，并确定设备和管道的标高、距地面的高度、管道和设备相互的垂直间距。
(3)风管系统图表示风管系统在空间位置上的情况，并反映干管、支管、风口、阀门、风机等的位置关系，还标有风管尺寸、标高。
任务一 通风空调工程施工图识读
例1某建筑物通风及排烟工程 1. 通风方式 2.通风系统设置的部位 3.通风系统主要设备及组成 4.管道的走向以及与设备间的连接关系
③空调系统及其设备：对整栋建筑的空调方式和各空调房 间所采用的空调设备进行简要说明。对空调装置提出安装要求。
④空调水系统 系统类型、所选管材和保温材料的安装要求，
⑤防排烟系统 机械送风、机械排风或排烟的设计要求和标准。 ⑥空调冷冻机房 冷冻机组、水泵等设备的规格型号、性能和 台数，它们的安装要求。 (2) 平面图表示各层和各房间的通风（包括防排烟）与空调系统的 风道、水管、阀门、风口和设备的布置情况，并确定它们的平面位 置。包括风、水系统平面图，空调机房平面图，制冷机房平面图等。
通风空调工程施工图由设计施工说明、主要设备材料明细 表、平面图、系统图、剖面图、系统原理图及详图组成。详图 包括部件加工及安装图。
二）通风空调工程施工图的识读
熟悉有关图例、符号，设计及施工说明，通过说明了解系统 的组成形式，系统所用的材料、设备、保温绝热、刷油的做法及 其他主要施工方法。
识读通风与空调施工图时，先读设计说明，对整个工程建立 全面的概念。再识读原理图，了解水系统的工艺流程后，识读风 管系统图。领会两种介质的工艺流程后，再读各层、各通风空调 房间、制冷站、空调机房等的平面图。
图例
设计与施工说明
5
注：图中“、-3.750”均为墙洞底标高
7
排烟通风管道平面图
建筑设备工程CAD制图与识图05--空调通风工程01.16
5.4.5 设计施工说明 (1) 设计说明 空调通风工程设计说明是为了帮助工程设计、审图 人员、项目审批等技术人员了解本项目的设计依据、 引用规范与标准、设计目的、设计思想、设计主要 数据与技术指标等主要内容。设计说明一般应包含 下列内容： 1) 设计依据 2) 建筑概况 3) 室外计算参数 4) 室内设计参数 5) 空调设计说明 6) 通风设计说明
说明了该空调系统的工作原理。
第5章PDF图\5-06 第三版.pdf
5.4.7 平面图
一般规定如下： 1) 平面图一般是在建筑专业提供的建筑平面图上。 2) 绘制时应保留原有建筑图的外形尺寸、建筑定位轴线编号、房间和 工段等各区域名称。 3) 绘制平面图时，有关工艺设备画出其外轮廓线，非本专业的图（门、 窗、梁、柱、平台等建筑购配件、工艺设备等）均用细实线表示， 4) 若车间仅一部分或几层平面与本专业有关，可以仅绘制有关部分与 层数，并画出切断线。 5) 平面图中表示剖面位臵的剖面线应在平面图中有所表示，剖视线应 尽量少拐弯。 6) 管道和设备布臵平面图应按假想除去上层板后俯视规则绘制，否则 应在相应垂直剖面图中表示平剖面的剖切符号。 7) 空调通风工程平面图按其系统特点一般有风管系统平面图（根据系 统的复杂程度有时又可分风口布臵平面图、风管布臵平面图）、水管 布臵平面图、空调机房平面图、冷冻机房平面图(冷冻机房的绘制方法 参见第3章)等。
5.3.2 风系统常用设备 空调通风工程风管系统常用设备图例宜按表5-7绘制。
5.4空调通风制图基本方法 5.4.1 空调通风工程图的特点 空调通风系统，无论是风管系统还是水管系统，一 般都以环路形式出现。 空调通风系统中的主要设备，如冷热源、空调箱、 冷却塔等，其安装位臵由本专业根据机房布臵要求， 提供设备布臵图，土建专业则根据本专业提供的设 备定位布臵尺寸以及设备的重量，设计设备布臵基 础。 空调通风系统中的设备、风管、水管及许多配件的 安装，都需要土建的建筑结构配合支持。 空调通风工程中，设备、风管、水管的配件常需配 臵一定的强电或弱电供应，即需要与建筑电气密切 配合。
通风空调施工图的识读
【识图练习】识读空调系统施工图一、工程简介某综合楼占地面积约为1000平方米，首层为商场和银行办公。
由于商场空间较大，而且热湿负荷的变化规律不大，使用时间也较一致，所以，适用于集中式空调系统；由于银行有多个办公室，热湿负荷变化比较大，时间也有可能不一致，为了便于独立调节各办公室的温度和湿度，可以采用风机盘管加新风机的空调系统。
二、识读空调系统施工图图3-22是《首层空调系统风管平面图》，图3-23是《首层空调冷水平面图》。
其中，轴号○1～○4的空间用作商场，采用全空气空调系统，轴号○4～○7的空间用作银行办公，采用风机盘管加新风机的空调系统。
（一）全空气系统1. 全空气空调系统的风管平面一般说来，阅读风管平面可以先从空调箱开始，逆风流动方向看到新风口，顺风流动方向看至房间，再至回风干管、空调箱，再看回风干管至排风管、排风口这一支路。
对于风系统，送风管与回风管的区别在于：以房间为界，送风管一般将送风口在房间内均匀布置，管路复杂；回风管一般集中布置，管路相对简单。
回风管一般与新风管相接，然后一起混合被空调箱吸入，经过空调箱处理后送至送风管。
送风口一般为双层百叶、方形散流器、圆形散流器、条形送风口等，回风口一般为单层百叶、单层隔栅等。
如图3-22位于轴号○3～○4的立式新风空调器（编号1）旁有尺寸为1800×400的防水百叶窗，这是新风口，空调系统通过该新风口从室外吸入新鲜空气来补充室内人员消耗的氧气。
在新风空调器处有一静压消声器（编号10）和回风消声百叶（编号9），室内大部分空气由此百叶和防火调节阀2500×1400（编号6）吸入回到空调机房。
防火调节阀的作用是防止发生火灾时，通过风管进入空调机组。
当温度达到70℃时，防火调节阀会熔断，起到阻隔火势漫延到机组的作用。
新风与回风在空调箱混合后，经过处理送至送风干管。
首先，送风经过防火调节阀（编号7），流入送风管，尺寸2600×400，然后分出两段尺寸均为1500×400的支管，在支管上安装方形直片散流器475×475，散流器间距标注为4200mm 。
