汽车灯光标志图解
汽车灯光标志图解相信大家都记得考驾照时，灯光的使用就是必考项目，可见其在驾驶中的重要性。
车灯除了具备照明的作用外，还有提示与警示的作用，说白了，懂得车灯的使用方法，也就懂得了保命的技巧一一防止被其他车误撞。
下面我们来教大家认识灯光标志。
通常，德系和美系车型的汽车灯光控制调节都设置在方向盘的左下方，标识也较好理解，上图是以奥迪车型为例。
没有大灯自动调节的车型就会设有手动调节旋钮，而打开近光灯后配合转向灯拨杆前推就可以变换为远光灯，往后拉则远光灯闪一下，也就是俗称的闪灯，许多车主在会车时常常用到。
了解更多：远光灯和近光灯的区别远光灯正确使用方法转向灯大家应该都知道，向下为左，向上为右。
左边的按钮则是行车电脑调节，可以选择显示油耗或续航里程等。
有些高配车型的转向灯拨杆上还设有车道辅助系统，可以监控前方道路，当车辆偏离航道时通过方向盘震动提示驾驶者。
与德系美系不同，日韩车型和我们的自主车，都习惯于将灯光控制集中在方向盘后的转向灯拨杆上，但功能和标识都大同小异，没有多少区别，在此就不重复介绍了。
车顶灯的标识和操作都较为简单，其中车内照明灯按键处于中间位置时，打开车门车内就会自动亮起，也可以通过左右两边的按键手动操作。
了解更多：汽车内部按钮图解灯光部分：灯光是平时最常用到的功能之一，因此先拿出来说说。
大灯控制主要有两个位置，欧系主要占据方向盘面板左侧，日韩系则以方向盘左侧拨杆为“阵地” 这两种方式其实各有优劣，只要适应都没有任何问题。
而且各种按钮的指示都是统一的，所以不会有识别难度。
随着灯光技术发展，诸如自动大灯、全天候灯、停车指示灯甚至夜视系统也越来越普及，好在这些灯光标志一般都非常形象，比如夜视系统就是车道上方一轮月牙，一目了然。
★汽车车灯怎么用每次晚上走斑马线过马路，我都要往来车方向多看几眼，以确定是否有车。
我之所以要多看几眼，是因为我必须提防那些晚上不开车灯的“奇葩司机” ！实际上，这些“奇葩司机”有不少是新手，他们对车灯的使用方法一窍不通，甚至连怎么开车灯都不懂……“路上都有路灯了，我能看清楚，没必要开灯了吧？”这可能是新手们晚上不开灯的常用理由。

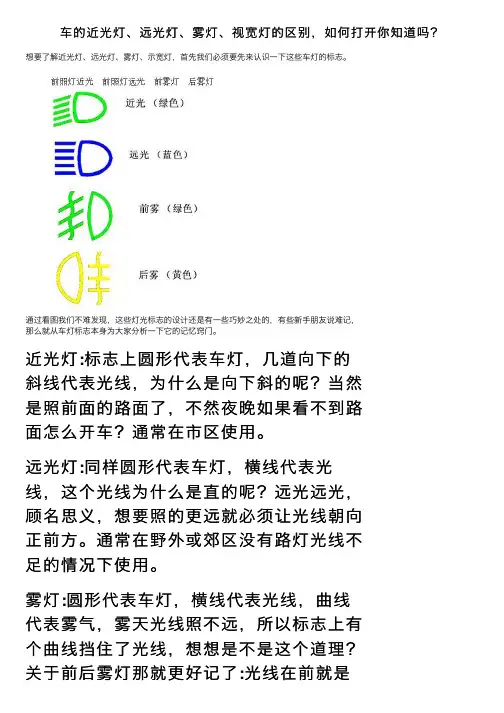

车的近光灯、远光灯、雾灯、视宽灯的区别，如何打开你知道吗？
车的近光灯、远光灯、雾灯、视宽灯的区别，如何打开你知道吗？想要了解近光灯、远光灯、雾灯、⽰宽灯，⾸先我们必须要先来认识⼀下这些车灯的标志。
通过看图我们不难发现，这些灯光标志的设计还是有⼀些巧妙之处的，有些新⼿朋友说难记，那么就从车灯标志本⾝为⼤家分析⼀下它的记忆窍门。
近光灯:标志上圆形代表车灯，⼏道向下的斜线代表光线，为什么是向下斜的呢？当然是照前⾯的路⾯了，不然夜晚如果看不到路⾯怎么开车？通常在市区使⽤。
远光灯:同样圆形代表车灯，横线代表光线，这个光线为什么是直的呢？远光远光，顾名思义，想要照的更远就必须让光线朝向正前⽅。
通常在野外或郊区没有路灯光线不⾜的情况下使⽤。
雾灯:圆形代表车灯，横线代表光线，曲线代表雾⽓，雾天光线照不远，所以标志上有个曲线挡住了光线，想想是不是这个道理？关于前后雾灯那就更好记了:光线在前就是前雾灯，光线在后就是后雾灯。
简单吗？通常在⾬、雾、雪天使⽤，极端天⽓时最好打开雾灯⽽不是双闪灯。
⽰宽灯:顾名思义，⽰宽灯不就是表⽰车宽的灯吗？同样圆形代表车灯，横线代表光线，光线分向两边，不正像汽车左右四个灯打开⽰宽的样⼦吗？通常在夜幕刚刚降临时使⽤。
如何打开:市⾯上主流车灯开关有两种，⼀种是以德系车为代表的类型，⼀种是以⽇系车为代表的类型。
先来看以德系为代表的车灯:⼀图顺时针拧动开关到所需灯光位置即可，雾灯需要按动雾灯按钮，按下常亮即表⽰打开。
⼆图的雾灯则需要将开关拧到⽰宽灯或者近光灯上，再向外拉，拉⼀下表⽰开启前雾灯，拉两下表⽰开启前后雾灯。
再来看下以⽇系车为代表的车灯开关:最左侧这⼀块属于旋钮开关，灯光以横线所对的位置为准，从下⾄上依次为:关闭、⽰宽灯、近光灯、灯光⾃动，右侧的旋钮为雾灯及应急警⽰灯开关，从下⾄上依次为:关闭、前雾灯、后雾灯、应急警⽰灯。
最上⾯那个是远光，箭头是表⽰向前推的意思，不管是哪种车，远光灯开关都是向前推的。
汽车各灯ppt
并车过程中并线 盲区都是很难以消除的， 由于车身设计的缘故，反 光镜所能提供给我们的视 觉范围总会有一些盲区存 在，驾驶员的头部又不能 总是扭来扭去，这样会反 而更加增大了行车危险。 因此人们想到了并线辅助 装置，其原理很简单与我 们常见的倒车雷达类似。
儿童座椅
汽车的各种灯
• • • • •
车内氛围灯 日间行车灯 氙气大灯 转向头灯 自动头灯
• 刹车灯 • 示廓灯 • 雾灯
车内氛围灯
• 车内氛围灯是一种起
到装饰作用的照明灯， 通常是红色、蓝色、 绿色等，主要为了使 车厢在夜晚时更加绚 丽。
日间行车灯
• 日间行车灯是指使车辆在白天
行驶时更容易被识别的灯具， 装在车身前部。也就是说这个 灯具不是照明灯，不是为了使 驾驶员能看清路面，而是为了 让别人知道有一辆车开过来了， 是属于信号灯的范畴。日间行 车灯的最大功效，不是在于美 观！而是在于提供车辆的被辨 识性（to 识性（to be seen），在国外行 seen），在国外行 车开启头灯，可降低12.4%的 车开启头灯，可降低12.4%的 车辆意外，同时也可降低 26.4%的车祸死亡机率。 26.4%的车祸死亡机率。
安全气囊
• 安全气囊一般安装在车内
前方（正副驾驶位），侧 方（车内前排和后排）和 车顶三个方向。在装有安 全气囊系统的容器外部都 印有Supplemental 印有Supplemental Inflatable Restraint System，简称SRS)的字样， System，简称SRS)的字样， 直译成中文，应为“ 直译成中文，应为“辅助 可充气约束系统” 可充气约束系统”。旨在 减轻汽车碰撞后，乘员因 惯性发生二次碰撞时的伤 害程度。
主动式头枕
各种车灯操作使用说明和仪表标识大全新手,考驾照必备
各种车灯操作使用说明和仪表标识大全(新手,考驾照必备)第1章车灯术语汇总1第2章车灯的“傻瓜”操作手册(组图)2第3章车灯拨杆使用扫盲指南7第4章汽车灯光必备常识和误区解读8第5章车辆灯光控制杆操作图解说明1201大灯开关每控制杆上每一个标示的意义及使用1202汽车灯光使用有讲究1603车辆灯光的使用17第1章车灯术语汇总双闪灯【俗名：故障灯，危险报警闪光灯，双跳灯】小灯前后位灯后位灯示廓灯近光灯远光灯前雾灯后雾灯后位灯：前位灯与后位灯，俗称小灯，也有人叫做示宽灯。
它的作用，主要是用以表示汽车的存在及大体的宽度，便于其他车辆在会车和超车时判断。
制动信号灯，简称制动灯，俗称刹车灯，是用来提醒后面的车辆本车已经采取制动措施的警告灯。
它安装在汽车的尾部，红色，当汽车制动时，线路接通，自动发出红光。
由于制动灯对汽车的安全关系重大，因此，它的亮度明显大于后位灯，一般是后位灯亮度的五倍以上。
白天距离100m以上就可看清。
非规用语：刹车灯第2章车灯的“傻瓜”操作手册(组图)如果一位驾驶员被问到：“您知道汽车那些信号灯都是怎么回事吗，该如何正确使用？”，也许这位被问到的朋友会一脸惊诧还略带些茫然的看着提问者。
但这的确并不是个可笑的问题，现如今大街上跑的车越来越多，而并不能正确使用汽车信号等的朋友也随之增多，这里面不光有新手，而且还有不少驾龄颇长的老司机。
适时开启示廓灯、大灯和伤不起的远光灯先来说说我们平时经常用到的这几组灯吧。
每当天近傍晚、华灯初上的时候，我们一般会习惯性的打开示廓灯。
光从字面上看，“示”是警示的意思；“廓”有轮廓之意，所以示廓灯是一种警示标志的车灯，用来提醒其它车辆注意的示意灯，既能表示汽车高度又能表示宽度。
但如今有很多车的仪表盘都带有自发光功能，因此在天刚刚擦黑时未将示廓灯开启的情况比比皆是，这里要奉劝各位车主们，为了大家的安全，还是多动一下手指为好。
后示廓灯在向路人及其它追随者显示自己的身材，以免发生不必要的亲密接触近光大灯就不必多说了，一般在需要的时候基本上大多数驾驶者都会将它打开，但也偶尔会在路灯照明条件比较好的地方，看见某辆“幽灵车”在路上飘来荡去。
常常提到的车的近光灯、远光灯、雾灯、视宽灯等等，有什么区别、如何打开？
常常提到的车的近光灯、远光灯、雾灯、视宽灯等等，有什么区别、如何打开？如果是驾照理论考试的话这应该是⼀道送分题，因为这是汽车灯光最简单的操作。
就让我们来重温⼀下理论考试的温馨时光吧。
咱们按照各个灯光打开的顺序来说。
⽰宽灯⼜称作⽰廓灯，是⼀组⼩功率的灯泡，⽤来显⽰车⾝位置的。
车⾝前后两侧都有。
近光灯是夜间⾏车照亮前⽅路⾯的，光线斜向下照射路⾯，功率⼀般都⽐较⼤，最常见的就是卤素灯泡，好⼀点的有氙⽓灯，LED灯，还有激光灯。
远光灯是照射车辆前⽅的，光线平⾏于路⾯射向远⽅，因此会对对向⾏⼈车辆产⽣⼀定影响。
雾灯分为前雾灯和后雾灯，国标要求前雾灯颜⾊为⽩⾊或者黄⾊，后雾灯为红⾊，同时国标规定⼩型汽车⾄少要有⼀个后雾灯，前雾灯则没强制要求，因此很多车都省去了前雾灯，同时只保留⼀个后雾灯。
前雾灯⽤来提⽰⾃⾝位置，同时可以辅助照明，后雾灯主要是⽤来提⽰⾃⾝位置。
组合灯光开关上红点的位置就是⽰宽灯，继续往下拧到绿⾊圆点处是近光灯，近光灯打开时⽰宽灯不熄灭，想要打开远光灯时需要向绿⾊箭头⽅向按压操纵杆，往红⾊箭头⽅向拉则是点动开启远光灯，也就是说你拉起来远光灯亮，松⼿后⾃动弹回去远光灯熄灭。
如果⼿指向内移动就可以转动雾灯开关了，旋转到蓝⾊圆点处是前雾灯打开，旋转到黄⾊圆点处是后雾灯打开，同时前雾灯不熄灭。
有些车的操纵杆控制⽅式略有不同，有些车则是旋钮式的，有些车雾灯是按钮式的，但是我们只要认清这⼏个图标即便再怎么变化也都能灵活运⽤。
这⾥需要说明⼀下各个灯光的关系：⽰宽灯在开启灯光系统时是第⼀个点亮的，⽽且常亮；单独打开雾灯开关时雾灯并不会亮，需要⾄少将灯光开关打在⽰宽灯处。

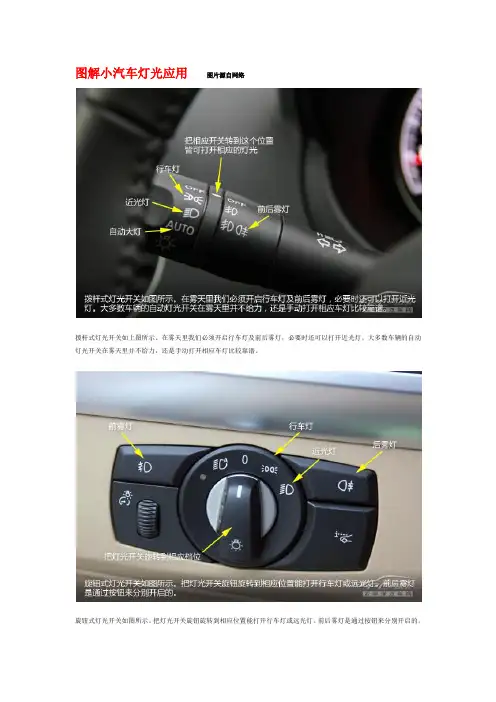

图解小汽车灯光使用
图解小汽车灯光应用图片源自网络拨杆式灯光开关如上图所示。
在雾天里我们必须开启行车灯及前后雾灯，必要时还可以打开近光灯。
大多数车辆的自动灯光开关在雾天里并不给力，还是手动打开相应车灯比较靠谱。
旋钮式灯光开关如图所示。
把灯光开关旋钮旋转到相应位置能打开行车灯或远光灯。
前后雾灯是通过按钮来分别开启的。
行车灯：行车灯也叫做示宽灯，它的作用是使车辆的四个角为人所见，亮度没有大灯那么高。
在雨天、天色昏暗或者在地下停车场时应亮起此灯。
行车灯亮起时，仪表盘上会亮起如图所示的标志。
远光灯与近光灯远光灯的照射高度比近光灯要高，因此能够照亮更高更远的物体。
近光灯一般在有路灯照明的公路上使用。
远光灯则在没有灯光照明的公路上使用，也会经常被用于照亮远处公路上方的路牌。
通过不同的变换远近光方式，能够实现与其它司机交流的目的。
在会车时，如果我们使用远光灯，对方驾驶员将由于强光而无法看清路面并无法判断你车辆的准确位置，这将增加意外发生的几率。
所以会车时，如开了远光灯，应切换为近光灯。
如对方车辆使用了远光灯，你可以通过快速变换远近光来提醒来车的司机。
转向灯顾名思义，转向灯是用来表示车辆需要进行转向的。
在车辆需要转向的场合必须提前亮起转向灯，在确认后方没有来车时方可转向，切忌打灯后不确认后方情况就马上转向。
在超车前亮左转向灯，确认前方具备超车条件方可超车。
后方车辆有超车意图，可以通过亮起右转向灯示意后方车辆超越。
在红绿灯前的掉头或转向车道，除非是排第一，否则没必要一直打开转向灯，在车辆转向时再打转向灯也不晚。
雾灯雾灯的穿透力比行车灯要强得多，其功率与大灯相若，因此在雾天、暴雨、大雪以及沙尘暴天气时，我们应该把车辆的前后雾灯打开，让其他车辆在更远的地方就能看到你的车子。
从上图我们可以看出，雾灯的灯光是发散的，射出角度较大，因而有很好的穿透力和辨识度。
而近光灯由于射出角度较低，只能照亮近处的路面，如遇上雨、雾、沙尘暴等天气，其穿透力和辨识度比不上雾灯。
机动车危险报警闪光灯-示廓灯-示宽灯-后位灯及其灯
一、汽车危险报警闪光灯、示廓灯、示宽灯、后位灯及灯光控制系统类型警报灯（双闪）就是转向灯同时闪烁，只要开起就会两边小灯同时闪烁，用于警告作用，例如车坏了停在路边，开双闪，告诉来往车辆注意，也用于特别时刻，如警车等特种车辆执行任务时。
将灯开关开至第一挡时，前后亮的小灯就是示宽灯。
是表示车的宽度以提示对方和后车。
示宽灯：标识车体的宽度，是示廓灯的一部分，车体的前后都有。
小车因为不需要标识长度和高度，所以前后的示宽灯就是示廓灯。
示廓灯用于在晚上行驶时，让别的车辆看见其实示廓灯和示宽灯差不多，只是示廓灯多在大型车辆上，如大客车，大公交车和大卡车，每一个侧面都有许多，晚上亮起，可以让别的车辆看见该车有多长多宽避免交通事故，尤其是拖挂车，在晚上行驶车斗是黑的，过往车辆不注意就撞上了，有了示廓灯就知道该车是个长车。
示廓灯：标识车体的的轮廓，比如宽度、高矮程度、长度。
比如大车，前脸上下左右四角、尾部上下左右四角、车厢棱角上都有灯，这个就是标准的示廓灯。
前照灯就是大灯。
灯开关顺时针开两档就能打开示廓灯就是小灯，灯开关顺时针开一档就好后尾灯与示廓灯同时点亮，不需要另外开关打开。
前雾灯。
灯开关顺时针打开一档，然后往外拔开一档后雾灯。
灯开关顺时针打开两档。
然后往外拔开两档后位灯：就是标识车体后部的灯，比如车尾的高度、宽度，对于小车，因为不需要高度，所以后位灯就是后示宽灯。
开大灯(远近光灯)时示宽灯(小灯)也亮，开雾灯时要先开启小灯或大灯才有效，开雾灯时若先前大灯开此时大灯也亮，开雾灯时若此时碰对远光大灯也亮，千万别开远光灯，要凋到近光灯或关闭大灯，否则前方一片白茫茫，更看不清，加剧危险。
一定要学会在不同情况下合理使用各种灯光。
会车前要关闭远光灯，不是越亮越安全。
二、汽车车灯使用及操作图解大全(1)雾灯的使用及操作[导读]汽车灯光的使用与行车安全有着直接的关系，正确使用汽车灯光不仅可以保护自身的安全，同时可以营造出一个井然有序的交通环境。
《汽车灯光系统》课件
03
转向灯系统
转向灯的种类与结构
总结词
卤素转向灯
转向灯是汽车的重要安全装置，其种类和 结构对行车安全具有重要影响。
采用卤素灯泡，具有成本低、亮度高、耐 高温等优点，但寿命相对较短。
LED转向灯
结构
采用LED灯珠，具有启动速度快、亮度高、 寿命长等优点，但成本较高。
不要滥用
在晴天、雪天等能见度较高的天气条件下，不建议使用雾灯，以免对其他车辆造 成干扰。同时，在城市道路或高速公路上行驶时，也不应长时间开启雾灯。
05
刹车灯系统
刹车灯的种类与结构
刹车灯的种类
LED刹车灯、卤素刹车灯、氙气刹车 灯等。
刹车灯的结构
灯泡、灯座、反射镜、透镜等组成。
刹车灯的控制逻辑
刹车灯的控制逻辑
制动灯
制动灯是用于标识车辆制动状 态的灯具，通常安装在车辆的 后部。
车内照明灯
车内照明灯用于提供车内照明 ，方便乘客在车内阅读、操作 等。
汽车灯光系统的发展历程
01
02
03
早期汽车灯光系统
早期的汽车灯光系统比较 简单，只有基本的照明功 能。
现代汽车灯光系统
现代的汽车灯光系统更加 智能化和多功能化，例如 自动调节亮度、自适应巡 航控制等。
不要过度使用灯光
及时维护保养
在行车过程中，不要频繁使用远光灯 或雾灯，以免对其他车辆的驾驶造成 干扰。
按照汽车制造商的推荐，定期对灯光 系统进行维护保养，以确保其正常工 作和延长使用寿命。
注意道路状况
根据不同的道路状况（如雨天、雾天 、雪天等），合理使用相应的灯光（ 如雾灯、近光灯、远光灯等）。
机动车危险报警闪光灯,示廓灯,示宽灯,后位灯及其灯.
一、汽车危险报警闪光灯、示廓灯、示宽灯、后位灯及灯光控制系统类型警报灯（双闪）就是转向灯同时闪烁，只要开起就会两边小灯同时闪烁，用于警告作用，例如车坏了停在路边，开双闪，告诉来往车辆注意，也用于特别时刻，如警车等特种车辆执行任务时。
将灯开关开至第一挡时，前后亮的小灯就是示宽灯。
是表示车的宽度以提示对方和后车。
示宽灯：标识车体的宽度，是示廓灯的一部分，车体的前后都有。
小车因为不需要标识长度和高度，所以前后的示宽灯就是示廓灯。
示廓灯用于在晚上行驶时，让别的车辆看见其实示廓灯和示宽灯差不多，只是示廓灯多在大型车辆上，如大客车，大公交车和大卡车，每一个侧面都有许多，晚上亮起，可以让别的车辆看见该车有多长多宽避免交通事故，尤其是拖挂车，在晚上行驶车斗是黑的，过往车辆不注意就撞上了，有了示廓灯就知道该车是个长车。
示廓灯：标识车体的的轮廓，比如宽度、高矮程度、长度。
比如大车，前脸上下左右四角、尾部上下左右四角、车厢棱角上都有灯，这个就是标准的示廓灯。
前照灯就是大灯。
灯开关顺时针开两档就能打开示廓灯就是小灯，灯开关顺时针开一档就好后尾灯与示廓灯同时点亮，不需要另外开关打开。
前雾灯。
灯开关顺时针打开一档，然后往外拔开一档后雾灯。
灯开关顺时针打开两档。
然后往外拔开两档后位灯：就是标识车体后部的灯，比如车尾的高度、宽度，对于小车，因为不需要高度，所以后位灯就是后示宽灯。
开大灯(远近光灯)时示宽灯(小灯)也亮，开雾灯时要先开启小灯或大灯才有效，开雾灯时若先前大灯开此时大灯也亮，开雾灯时若此时碰对远光大灯也亮，千万别开远光灯，要凋到近光灯或关闭大灯，否则前方一片白茫茫，更看不清，加剧危险。
一定要学会在不同情况下合理使用各种灯光。
会车前要关闭远光灯，不是越亮越安全。
二、汽车车灯使用及操作图解大全(1)雾灯的使用及操作[导读]汽车灯光的使用与行车安全有着直接的关系，正确使用汽车灯光不仅可以保护自身的安全，同时可以营造出一个井然有序的交通环境。
汽车仪表盘指示灯现用图解
汽车仪表盘指示灯图解手刹指示灯驻车指示灯驻车制动手柄（即手刹）拉起时，此灯点亮。
手刹被放下时，该指示灯自动熄灭。
在有的车型上，刹车液不足时此灯会亮。
电瓶指示灯显示蓄电池工作状态的指示灯。
接通电门后亮起，发动机启动后熄灭。
如果不亮或长亮不灭应立即检查发电机及电路。
刹车盘指示灯显示刹车盘片磨损情况的指示灯。
正常情况下此灯熄灭，点亮时提示车主应及时更换故障或磨损过渡刹车片，修复后熄灭。
机油指示灯显示发动机机油压力的指示灯，本灯亮起时表示润滑系统失去压力，可能有渗漏，此时需立即停车关闭发动机进行检查。
水温指示灯显示发动机冷却液温度过高的指示灯，此灯点亮报警时，应即时停车并关闭发动机，待冷却至正常温度后再继续行驶。
安全气囊指示灯显示安全气囊工作状态的指示灯，接通电门后点亮，约3－4秒后熄灭，表示系统正常，不亮或常量表示系统存在故障。
ABS指示灯接通电门后点亮，约3－4秒后熄灭，表示系统正常。
不亮或长亮则表示系统故障，此时可以继续低速行驶，但应避免急刹车。
发动机自检灯发动机工作状态的指示灯，接通电门后点亮，约3－4秒后熄灭，发动机正常。
不亮或长亮表示发动机故障，需及时进行检修。
燃油指示灯提示燃油不足的指示灯，该灯亮起时，表示燃油即将耗尽，一般从该灯亮起到燃油耗尽之前，车辆还能行驶约50公里左右。
车门状态指示灯显示车门是否完全关闭的指示灯，车门打开或未能关闭时，相应的指示灯亮起，提示车主车门未关好，车门关闭后熄灭。
清洗液指示灯显示风挡清洗液存量的指示灯，如果清洗液即将耗尽，该灯点亮，提示车主及时添加清洗液。
添加清洁液后，指示灯熄灭。
电子油门指示灯本灯多见于大众公司的车型中，车辆开始自检时，EPC灯会点亮数秒，随后熄灭，出现故障，本灯亮起，应及时进行检修。
前后雾灯指示灯该指示灯是用来显示前后雾灯的工作状况，前后雾灯接通时，两灯点亮，图中左侧的是前雾灯显示，右侧为后雾灯显示。
转向指示灯转向灯亮时，相应的转向灯按一定频率闪烁。
汽车仪表盘指示灯图解汇总
汽车仪表盘指示灯图解手刹指示灯驻车指示灯驻车制动手柄（即手刹）拉起时，此灯点亮。
手刹被放下时，该指示灯自动熄灭。
在有的车型上，刹车液不足时此灯会亮。
电瓶指示灯显示蓄电池工作状态的指示灯。
接通电门后亮起，发动机启动后熄灭。
如果不亮或长亮不灭应立即检查发电机及电路。
刹车盘指示灯显示刹车盘片磨损情况的指示灯。
正常情况下此灯熄灭，点亮时提示车主应及时更换故障或磨损过渡刹车片，修复后熄灭。
机油指示灯显示发动机机油压力的指示灯，本灯亮起时表示润滑系统失去压力，可能有渗漏，此时需立即停车关闭发动机进行检查。
水温指示灯显示发动机冷却液温度过高的指示灯，此灯点亮报警时，应即时停车并关闭发动机，待冷却至正常温度后再继续行驶。
安全气囊指示灯显示安全气囊工作状态的指示灯，接通电门后点亮，约3－4秒后熄灭，表示系统正常，不亮或常量表示系统存在故障。
ABS指示灯接通电门后点亮，约3－4秒后熄灭，表示系统正常。
不亮或长亮则表示系统故障，此时可以继续低速行驶，但应避免急刹车。
发动机自检灯发动机工作状态的指示灯，接通电门后点亮，约3－4秒后熄灭，发动机正常。
不亮或长亮表示发动机故障，需及时进行检修。
燃油指示灯提示燃油不足的指示灯，该灯亮起时，表示燃油即将耗尽，一般从该灯亮起到燃油耗尽之前，车辆还能行驶约50公里左右。
车门状态指示灯显示车门是否完全关闭的指示灯，车门打开或未能关闭时，相应的指示灯亮起，提示车主车门未关好，车门关闭后熄灭。
清洗液指示灯显示风挡清洗液存量的指示灯，如果清洗液即将耗尽，该灯点亮，提示车主及时添加清洗液。
添加清洁液后，指示灯熄灭。
电子油门指示灯本灯多见于大众公司的车型中，车辆开始自检时，EPC灯会点亮数秒，随后熄灭，出现故障，本灯亮起，应及时进行检修。
前后雾灯指示灯该指示灯是用来显示前后雾灯的工作状况，前后雾灯接通时，两灯点亮，图中左侧的是前雾灯显示，右侧为后雾灯显示。
转向指示灯转向灯亮时，相应的转向灯按一定频率闪烁。
汽车车灯简介演示
05
车灯市场与产业链
Chapter
车灯市场规模与增长
规模庞大并持续增长
全球汽车车灯市场规模已达数十亿美元，并在近年来持续保持增 长态势。
亚太地区增长迅速
亚太地区由于汽车产量和消费量的增加，车灯市场规模增长尤其 迅速。
LED技术推动增长
随着LED技术的不断发展和应用，LED车灯市场呈现出快速增长 的趋势。
02
各类车灯详细介绍
Chapter
前大灯
照明作用
前大灯是汽车的主要照明设备， 用于在夜间或光线较暗的条件下 提供前方道路照明，确保驾驶者
能够看清前方路况。
种类多样
前大灯的种类包括卤素大灯、氙 气大灯、LED大灯等，不同类型 的大灯在亮度、射程、能耗等方
面具有各自特点。
自动调节
现代汽车的前大灯通常配备自动 调节功能，能够根据车速、转向 角度等因素自动调节光照角度和
亮度，提高行车安全性。
后尾灯
01
02
03
示意作用
后尾灯主要用于向后方车 辆示意本车的行驶状态， 如刹车、转向等，以提醒 后方车辆保持安全距离。
红灯代表刹车
后尾灯中的红色灯光通常 表示车辆正在刹车，提醒 后方车辆注意减速避让。
黄灯代表转向
后尾灯中的黄色灯光通常 表示车辆正在转向，告知 后方车辆注意跟随或避让 。
照明功能：车灯通过前大灯、后尾灯 等照明装置，提供足够的照明亮度， 确保驾驶员在夜间或视线不良的情况 下能够看清道路和障碍物。
功能
信号功能：车灯还包括转向灯、刹车 灯等信号装置，用于向其他道路使用 者发出车辆的行驶意图和状态信息， 提高行车安全性。
车灯发展历程
早期车灯
早期的汽车车灯采用煤油灯或乙 炔灯作为光源，照明效果较差，
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
汽车车灯图解大全来自汽车之家示廓灯示廓灯定义：示廓灯也叫示宽灯，俗称小灯。
光从字面上看，“示”是警示的意思;“廓”有轮廓之意，所以示廓灯是一种警示标志的车灯，用来提醒其它车辆注意的示意灯。
这种灯一般安装在汽车顶部的边缘处，这既能表示汽车高度又能表示宽度。
安全标准规定在车高高于三米的汽车必须安装示廓灯。
示廓灯使用：示廓灯的颜色为前白后红，如下图所示，将灯光开关开至第一挡时，前后亮的灯就是示廓类。
示廓灯用于在傍晚行驶时，让别的车辆看见。
当你从后视镜看不清楚后边的时候，就该点亮小灯，特别是下雨天。
但是很多司机会用示廓灯代替近光灯在黑暗中行车，这是很危险的，因为示宽灯并无法照亮前方道路。
《交通法》相关规定：第六十条机动车在道路上发生故障或者发生交通事故，妨碍交通又难以移动的，应当按照规定开启危险报警闪光灯并在车后50米至100米处设置警告标志，夜间还应当同时开启示廓灯和后位灯。
夜间发生故障或事故未开示廓灯和后位灯的罚款200。
近光灯、远光灯近光灯定义：近光灯就是为了近距离照明，设计要求就是照射范围大(160°)，照射距离短，聚光度也无法调节。
近光灯的照射距离约有30-40米左右。
远光灯的照射高度比近光灯要高，因此能够照亮更高更远的物体.根据实验得知：夜间以55公里/小时速度行驶时，发现情况立即踩制动，停车距离正好30米。
即当在近光灯照射范围内发现情况到立即停车，车与物体之间已无间隙。
当然这是在车况、路况及驾驶员反应均良好情形下，如果高于这一车速，车况、路况较差和驾驶员疲劳反应时间长等情况下，其结果可想而知了。
因此，夜间行车一定要控制车速。
在平坦宽阔、视线良好的道路上使用远光灯时，车速可适当加快;而在会车又遇上路面不平或转弯或桥梁或窄路或交叉路口等复杂情况时应减速慢行，车速一般控制在40公里/小时以内。
示宽灯的下一档就是大灯，也就是远近光灯。
它的主要作用是汽车行驶时照明，原车的远近光不可以同时打开，也就是远近灯光的切换，切换手柄在方向盘左下侧，上下拨动可以切换远近光。
经改装了的灯，打开近光时近光亮，打开远光时远近光同时亮。
如图所示远光灯的照射高度比近光灯要高，因此能够照亮更远的物体，近光灯一般在有灯光照射的公路上使用。
远光灯则在没有灯光照明的公路上使用，也会经常被用于照亮远处公路上方的路牌。
近光灯的使用：在以下几种情况下必须打开近光灯:在天黑没有路灯的地段开车以及在傍晚天色较暗或黎明曙光初现时开车，都必须打开近光灯;如果赶上大雾、下雪或大雨天气，视线受阻，那么即使在白天也必须打开近光灯;在一些路段虽然有照明设备，但亮度不够，这时也应该打开近光灯。
要注意的是，在傍晚判断自己是否应该打开近光灯时，可以看看自己的后视镜。
如果你从后视镜中看后车已经开始模糊，那么就意味着应该及时打开近光灯了。
远光灯的使用：只有在路上没有其它照明设备，而且对面没有车辆行驶的情况下，才能使用远光灯。
否则会严重干扰对方视线，甚至造成交通事故。
一定要小心不要误将远光灯当近光灯用。
碰到以下几种情况必须立即将远光灯换成近光灯:一是对面有车开来，二是离前面同方向的车距离较近，三是当路上已经有足够的照明度，还有就是在过铁路交叉道口和回到交通繁忙的街道上的时候。
一些司机朋友也许遇到过这种情况:对面车的司机很不友好地开了远光灯，这种情况下应该怎么做呢?别急，专家教你两招:一是不看它的大灯，将视线移到车的右侧;二是放慢车速，适当鸣笛，实在不行就停车。
《交通法》相关规定：《道路交通安全法》第四十八条规定：(一)在没有中心隔离设施或者没有中心线的道路会车时，距相对方向来车150米内不能使用远光灯。
(二)在没有中心隔离设施或者没有中心线的窄桥、窄路与非机动车会车时不能使用远光灯。
(三)通过有交通信号控制的交叉路口，转弯时不能使用远光灯。
(四)夜间没有路灯、照明不良或者遇有雾、雨、雪、沙尘等低能见度的情况下行驶时，同方向行驶的后车与前车近距离行驶时，不能使用远光灯。
(五)夜间超车时，应远近光灯交替使用，提醒前方车辆。
(六)在照明较好的城区不宜使用远光灯。
雾灯雾灯定义：从名称上就很容易理解，雾灯是在大雾天气里使用的灯光信号，雾灯在雾中的穿透力更强，因此更容易让车辆或行人及早注意到。
雾灯分前雾灯和后雾灯，前雾灯一般为明亮的白色，后雾灯则为红色。
后雾灯的标志和前雾灯有一点区别，前雾灯标志的灯光线条是向下的，后雾灯的是平行的，一般位于车内的仪表控制台上。
由于防雾灯亮度高、穿透性强，不会因雾气而产生漫反射，所以正确使用能够有效预防事故的发生。
在有雾的天气，前后雾灯通常是一起使用的。
雾灯使用：如下图所示，遇到雾、雨、雪天气，视线不清的时候，就必须打开前雾灯，白天也不能例外。
许多车型都将雾灯设计成跟位置灯或近光灯共同使用。
有的司机在大雾天气只使用远光灯，这是很危险的。
因为远光灯的设计是大面积照射，容易在雾里造成散射，在驾驶人眼前造成散射光团、一片雪白，看不清前方。
相反地，有的司机认为夜晚视线不好，会将雾灯和大灯一并打开，还有些司机将后雾灯当位置灯用，这样也是不正确的。
实际上如果不是在有雾或者风沙天气，是不应该开雾灯的，而只有当可视距离小于50米时才能使用后雾灯。
因为无论是对于对面车辆还是后车的司机，雾灯看着都很刺眼。
《交通法》相关规定：第八十一条机动车在高速公路上行驶，遇有雾、雨、雪、沙尘、冰雹等低能见度气象条件时，应当遵守下列规定：(一)能见度小于200米时，开启雾灯、近光灯、示廓灯和前后位灯，车速不得超过每小时60公里，与同车道前车保持100米以上的距离;(二)能见度小于100米时，开启雾灯、近光灯、示廓灯、前后位灯和危险报警闪光灯，车速不得超过每小时40公里，与同车道前车保持50米以上的距离;(三)能见度小于50米时，开启雾灯、近光灯、示廓灯、前后位灯和危险报警闪光灯，车速不得超过每小时20公里，并从最近的出口尽快驶离高速公路。
不按规定使用防眩目近光灯、远光灯、示宽灯、尾灯、雾灯的，一次记2分日间行车灯日间行车灯定义：日间行车灯是指使车辆在白天行驶时更容易被识别的灯具，装在车身前部。
也就是说这个灯具不是照明灯，不是为了使驾驶员能看清路面，而是为了让别人知道有一辆车开过来了，是属于信号灯的范畴。
日间行车灯使用：当汽车发动机一启动，日间行车灯则自动开启，并不断增加亮度以引起路上其他机动车、非机动车以及行人的注意。
当夜晚降临，驾驶者手动打开近光灯后，日间行车灯则自动熄灭。
相关链接：欧盟规定从2011年2月7日起，欧盟境内所有新的乘用车和小型货车都必须安装日间行车灯;从2012年8月7日起，欧盟境内所有新的各类货车和公共汽车都必须安装日间行车灯。
在国外，很多国家规定：白天不开灯将被罚款。
如在奥地利将被处以最少15欧元最多5000欧元的罚款，意大利罚33欧元、斯洛文尼亚和匈牙利罚40欧元，北欧国家罚得最厉害，丹麦罚款70欧元、芬兰罚50欧元、冰岛罚60欧元、挪威罚180欧元。
又有部分国家在部分时间段内也实行该规定，如立陶宛是每年11月1日至3月1日;波兰是每年1月1日至2月底;斯洛伐克是每年10月15日至3月15日;捷克是10月31日至3月底。
而国内暂时没有相关的规定。
双闪灯双闪灯定义：又名危险报警闪光灯，作为一种信号，表示其他车辆与行人注意本车发生故障或有了特殊情况，提醒过信车辆和行人注意。
双闪灯使用：如下图所示，在车辆的仪表盘上有一个带有红色三角形的按钮，按下去即可开启双闪。
双闪灯的作用是当车辆发生意外情况后，引起其他车辆警惕，防止发生追尾灯事故。
除了在车辆发生故障、临时停车等情况下，当遇到雾、雨、雪、沙尘等能见度小于100米的气象条件时，同样应当使用。
《交通法》相关规定：符合法律规定使用双闪有五种情形：一是雾天行车;二是车辆在道路发生故障或交通事故;三是牵引故障机动车，牵引车和被牵引车应同时开启危险报警闪光灯;四是高速公路遇雾、雨、雪、沙尘、冰雹等低能见度天气，能见度小于100米时;五是道路临时停车时。
滥用双闪灯属交通违法，按规定应对违法者处200元以下罚款。
制动灯制动灯含义:制动灯含义也很好理解，就是刹车时候亮起的灯。
制动灯总共有三处，分别是尾部刹车灯和左右侧以及高位制动灯。
制动灯使用:制动灯是和制动踏板相关联，当驾车人踩下制动踏板时，制动灯即亮起，并发出红色光，提醒后面的车辆注意，不要追尾。
当驾车人松开制动踏板时制动灯即熄灭。
《交通法》相关规定：《道路交通安全法》第九十条规定机动车驾驶人违反道路交通安全法律、法规关于道路通行规定的，处警告或者二十元以上二百元以下罚款。
一般情况下制动灯不亮将处以200元的罚款。
牌照灯牌照灯的定义:何为照牌灯?每辆汽车前后的明显位置都装有号码牌照，每块牌照的旁边装的就是照牌灯。
其作用是为了夜间能够清楚地看到牌照号码，通过号码就可查出车辆的所有数据资料。
一旦汽车发生交通事故，交警可以从汽车的前后方看到车辆的牌号，并通过车牌号查找出车辆的责任人。
牌照灯的使用:.汽车牌照灯是夜间或者天色比较暗的时候和行车位置灯(位置灯，即一般所说的小灯，它主要是表明车辆存在和宽度的灯)一起打开的灯，一般用于配合警方在夜间跟踪和监视工作。
如图所示，牌照灯没有独立的开关，它和小灯是同一个开关控制。
《交通法》相关规定：所有车辆夜间行驶时，都必须打开车后的牌照灯。
后牌照灯的亮度，夜间正常视力在20米之内，必须能看清牌照号码，且要求牌照灯必须与小灯同一个开关控制。
如果夜间行车，牌照灯不亮则视为车主故意遮挡号牌，按规定应对违法者处200元罚款。
转向灯转向灯定义:转向灯是在机动车辆转向时开启以提示前后左右车辆及行人注意的重要指示灯。
转向灯灯管采用氙气灯管，单片机控制电路，左右轮换频闪不间断工作。
转向灯采用闪光器，实现灯光闪烁。
主要可分为阻丝式、电容式和电子式三种。
转向灯使用:转向灯是表示汽车动态信息的最主要装置，安装在车身前后，在汽车转弯时开启，它为行车安全提供了保障，为了您和他人的安全，请按规定使用转向灯，使人们提前知道汽车的动向，做出正确的判断。
●汽车行至一般平面交叉路口，应根据路面宽度、交通流量的大小以及当时的行驶速转向灯度，在距离路口30—10米的地方，按转弯方向开启转向灯，如向右转弯和向右变更车道须开启右转向灯，如向左转弯或向左变更车道须开启左转向灯。
转入设有导向车道的路口，应在进入导向车道?前开启转向灯。
开得过早会给后车“忘关转向灯”的错觉，开得过晚则造成后车或行人因反应不及而发生事故。
●汽车驶入或驶出环形交叉路口时，应根据行驶方向，开启相应的转向灯。
●在车辆行驶中，当本车道交通不畅，需要变更车道时，应通过后视镜，观察相邻车道是否空闲，在不妨碍其他车道车辆正常行驶的情况下，应事先开启相应的转向灯，然后再变更车道。
