POM聚甲醛知识大全
POM产品知识介绍
• • • • • • •
10
ADZ——POM特点 优点：
5
• 优点: • 非增强规格刚性良好 • 可在较大的温度范围 保持韧性 • 有较宽的使用温度范 围 • 抗疲勞性 • 抗蠕变性 • 尺寸稳定性, 低吸水性 • 抗化学品及燃料性 • 低磨擦及磨损性–润滑 性 • 可提供食品级(FDA) • 可提供内紫外光稳定 剂规格
杜邦POM特点
3
POM的性能
• 目前公司主要有两款POM产品：ADZ 和杜邦 • ADZ=A（ASAHI旭化成）+D （DUPONT杜邦）+Z （张家港）即杜邦-旭化成聚甲醛（张家 港）有限公司。旭化成和杜邦各占合资 公司50%股份，目前其年产能2万吨， 专业生产普通共聚甲醛。旗下品牌 TYSTRON（3520，4520，7520） • 杜邦：Delrin®聚甲醛树脂是杜邦在十 九世纪五十年代末发明的（100P， 300P，500P，900P,1700\2700P）
潜在的不足: 最高长期使用温度<90; 中期120°C 无阻燃级 抗水解性(热水) 缺口敏感 抗强酸及碱性低 可替代: 金属(重量, 磨擦, 抗腐蚀性) 聚酰胺(尺寸稳定性)
6
• • • • • • • • •
竞争对手 A档：巴斯夫-（BASF N2320-003）P
南通宝泰菱-（POLY M90-04，44， 88） B档：南通宝泰菱-（KEP F20-02， F20-03） 泰科纳-（TICONA KP20） 杜邦&旭化成-（ADZ 4520） 台丽钢-（FM090) 韩国科隆-（K300） C档： POLY ZPR，ADZ-AD90 D档： 云天化M90，蓝星BS090
8
• ADZ:
用途介绍
聚甲醛学名聚氧亚甲基(简称POM)
聚甲醛求助编辑聚甲醛结构式聚甲醛(英文：polyformaldehyde)热塑性结晶聚合物。
被誉为“超钢”或者“赛钢”，又称聚氧亚甲基。
结构为，英文缩写为POM。
通常甲醛聚合所得之聚合物，聚合度不高，且易受热解聚。
目录编辑本段性能数值聚甲醛制品1比重 1.43熔点175°C伸强度（屈服） 70MPa伸长率（屈服） 15%（断裂） 15%冲击强度（无缺口） 108KJ/m2（带缺口） 7.6KJ/m2均聚甲醛的合成一般以甲醛的水溶液在酸的存在下缩合聚合。
得到聚合度为100以上的a-聚甲醛，然后将其加热分解成甲醛气体，经精制和脱水后，通常利用部分预聚合的方法纯化单体，然后通入含少量引发剂的干燥溶剂中进行聚合。
因为水的存在，使分子量显著降低。
引发剂可用路易斯酸或碱等。
但大多用叔胺进行负离子加成聚合，反应如下：聚甲醛的端基为半缩醛（—CH2OH），当温度高于100℃ 时，端基易断裂，一般需经端基处理使之稳定化。
稳定化处理后可耐热到230 ℃。
多聚甲醛可在 170～200 ℃的温度下加工，如注射、挤出、吹塑等。
主要用作工程塑料，用于汽车、机械部件等。
典型应用范围POM具有很低的摩擦系数和很好的几何稳定性，特别适合于制作齿轮和轴承。
由于它还具有耐高温特性，因此还用于管道器件（管道阀门、泵壳体），草坪设备等。
注塑模工艺条件:干燥处理：如果材料储存在干燥环境中，通常不需要干燥处理。
熔化温度：均聚物材料为190~230℃；共聚物材料为190~210℃。
模具温度：80~105℃。
为了减小成型后收缩率可选用高一些的模具温度。
注射压力：700~1200bar。
注射速度：中等或偏高的注射速度。
流道和浇口：可以使用任何类型的浇口。
如果使用隧道形浇口，则最好使用较短的类型。
对于均聚物材料建议使用热注嘴流道。
对于共聚物材料既可使用内部的热流道也可使用外部热流道。
化学和物理特性POM是一种坚韧有弹性的材料，即使在低温下仍有很好的抗蠕变特性、几何稳定性和抗冲击特性。
聚甲醛POM特性
聚甲醛POM特性聚甲醛POM 学名"聚氧化亚甲基".（又称赛钢、特灵）POM依结构不同可分为均聚甲醛(POM-H)和共聚甲醛(POM-K)两种。
1. 外观:POM的外观为淡黄色或白色半透明或不透明的粉料或粒料，硬而质密、与象牙相似，制品表面光滑并有光泽，2.燃烧性:易燃，离火后能继续燃烧，其氧指数仅为14~16，火焰上端为黄色、下端为蓝色，熔融落滴，有刺激性甲醛味和鱼腥味。
需注意，具有毒性。
3.透气性:POM的透气性小，仅为PE的几分之一。
4.收缩率:POM的高结晶程度导致它有相当高的收缩率，可高达到2%~3.5%。
5.力学性:POM的力学性能相当好，具有较高的弹性模量，摩擦系数低而稳定，耐磨性能好，自润滑性好。
有很高的硬度和刚度。
与金属十分接近。
尺寸稳定性好，吸水率很小，耐多次重复冲击，强度变化小。
其抗张强度和模量已接近钢材。
疲劳强度好。
是热塑性材料中耐疲劳性最为优越的品种。
能耐一百万次以上反复负荷作用。
具有高度抗蠕变和应力松驰能力。
力学性能随温度变化小，共聚比均聚稍大一些。
6.耐热性:POM的耐热性较差，在成型温度下易降解放出皿醛，一般在造粒时加入稳定剂。
具有较高的热变形温度，均聚为136℃，共聚为110℃。
在220℃以上分解，产生甲醛气体，可在140℃下短期使用,长期使用温度为-40～100℃。
7.耐气候性:POM耐气候性较差，长期在大气中曝晒会老化，长期在紫外光作用下，力学性能下降，表面发生粉化和龟裂。
室外应用要添加稳定剂。
8.化学性:POM耐药品性强，耐有机溶剂、油类、弱酸、弱碱，除了强酸、酚{TodayHot}类和有机卤化物外，对其他化学品稳定，在所有的工程塑料中聚甲醛耐有机溶剂和耐油性十分突出。
其色母的制作，也远比一般树脂苛刻。
聚甲醛因其结晶性，不能够用染料着色。
9. 电学性:POM的电绝缘性较好，几乎不受温度和湿度的影响；耐电弧性极好，并可在高温下保持。
一.优点:尺寸稳定性好，价格便宜，表面硬度高而且表面致密，能耐一般化学药品和溶剂，电性能好。
聚甲醛POM一些知识
关于聚甲醛与Delrin答读者问（涓涓）问：在国外客户订货单中，有一个件要用聚甲醛，或者是Delrin。
请问它是一些什么样的材料？王概05/1/13答：您先看看这些资料，如果不够，咱们再查。
聚甲醛[CH2O]n或H-[CH2O]n-OH,甲醛的聚合物，有低分子量和高分子最两种。
(1)低分子量聚甲醛的聚合度n约为8-100。
白色固体，有甲醛臭味。
熔点约为120-170℃不溶于乙醇、丙酮和乙醚，溶于稀碱和稀酸溶液，熔融时分解很快，不具塑料的一些力学性质，并不能加工成薄膜，可用作消毒剂、杀菌剂、熏蒸剂以及制造树脂和人造象牙等，可由纯甲醛在惰性溶剂(如庚烷等)中经高温聚合而得。
(2)高分量聚甲醛的聚合度远大于前者，透明或不透明的固体，比重约熔点约170-185℃，不溶于水、丙酮，极难溶于稀碱和稀溶液。
缓和加热促进解聚。
熔融时热分解快，最后完全变脆，可用作工程塑料。
均聚：拉伸强度700公斤/厘米2，弯曲强度50公斤/厘米2，压缩强度1260公斤/厘米2，冲击强度：注射；挤压公斤-厘米/厘米2。
硬度洛氏M94、R120，热变形温度（公斤/厘米2）170℃，介电常数×106赫兹。
可代替铜和钢等，用于制造机械、汽车、飞机、电器和遥控装置的零件等，一般甲醛在溶剂中常温聚合而成。
聚缩醛-[CHRO]-n醛类的聚合物。
醛类分子中因有活泼的羰基存在，都有聚合的倾向。
甲醛、乙醛、高级醛、硫代醛、氯代醛、氟代醛、不饱和醛、芳香醛等都可用作原料，其中主要的是甲醛和乙醛。
一般具有优良的机械强度、耐磨性、耐油性和耐溶剂性。
可用于制合成纤维、热塑性塑料、输气管、输油管、飞机油箱等。
（涓涓2005/1/13）再问：非常感谢您的来信我仍想进一步了解：1、工业用材料 DELRIN，就是聚乙缩醛？2、物理特性方面聚乙缩醛与聚甲醛的主要区别。
3、什么条件下可用聚甲醛替代聚乙缩醛？（指用作机械零件）顺祝新春好！王概2005年1月14日 12:02答：是的，Delrin就是乙缩醛树脂，是美国杜邦公司在第二次世界大战结束后，继塑胶合成材料尼龙之后的又一个成功产品。
聚甲醛POM的一些知识

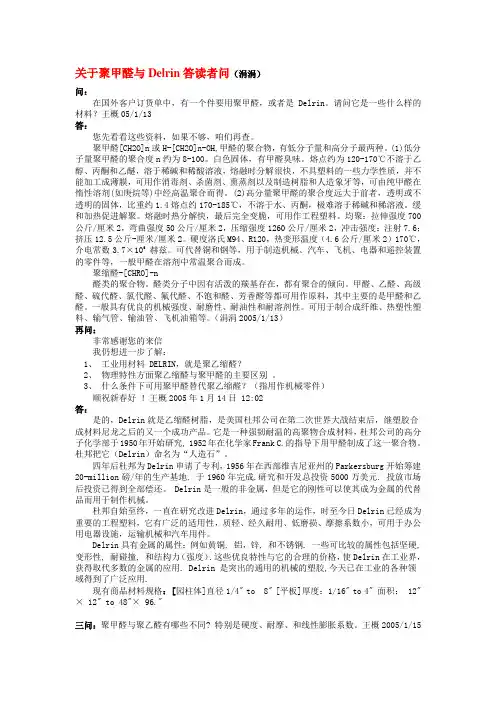

关于聚甲醛与Delrin答读者问（涓涓）问：在国外客户订货单中，有一个件要用聚甲醛，或者是Delrin。
请问它是一些什么样的材料？王概05/1/13答：您先看看这些资料，如果不够，咱们再查。
聚甲醛[CH2O]n或H-[CH2O]n-OH,甲醛的聚合物，有低分子量和高分子最两种。
(1)低分子量聚甲醛的聚合度n约为8-100。
白色固体，有甲醛臭味。
熔点约为120-170℃不溶于乙醇、丙酮和乙醚，溶于稀碱和稀酸溶液，熔融时分解很快，不具塑料的一些力学性质，并不能加工成薄膜，可用作消毒剂、杀菌剂、熏蒸剂以及制造树脂和人造象牙等，可由纯甲醛在惰性溶剂(如庚烷等)中经高温聚合而得。
(2)高分量聚甲醛的聚合度远大于前者，透明或不透明的固体，比重约1.4熔点约170-185℃，不溶于水、丙酮，极难溶于稀碱和稀溶液。
缓和加热促进解聚。
熔融时热分解快，最后完全变脆，可用作工程塑料。
均聚：拉伸强度700公斤/厘米2，弯曲强度50公斤/厘米2，压缩强度1260公斤/厘米2，冲击强度：注射7.6；挤压12.5公斤-厘米/厘米2。
硬度洛氏M94、R120，热变形温度（4.6公斤/厘米2）170℃，介电常数3.7×106赫兹。
可代替铜和钢等，用于制造机械、汽车、飞机、电器和遥控装置的零件等，一般甲醛在溶剂中常温聚合而成。
聚缩醛-[CHRO]-n醛类的聚合物。
醛类分子中因有活泼的羰基存在，都有聚合的倾向。
甲醛、乙醛、高级醛、硫代醛、氯代醛、氟代醛、不饱和醛、芳香醛等都可用作原料，其中主要的是甲醛和乙醛。
一般具有优良的机械强度、耐磨性、耐油性和耐溶剂性。
可用于制合成纤维、热塑性塑料、输气管、输油管、飞机油箱等。
（涓涓2005/1/13）再问：非常感谢您的来信我仍想进一步了解：1、工业用材料 DELRIN，就是聚乙缩醛？2、物理特性方面聚乙缩醛与聚甲醛的主要区别。
3、什么条件下可用聚甲醛替代聚乙缩醛？（指用作机械零件）顺祝新春好！王概2005年1月14日 12:02答：是的，Delrin就是乙缩醛树脂，是美国杜邦公司在第二次世界大战结束后，继塑胶合成材料尼龙之后的又一个成功产品。
第八章：聚甲醛
3. 二氧五环
二. 均POM的合成
（1）以甲醛为原料的合成路线 主要有甲醛的水溶液聚合和无水甲醛聚合两种方 法。
（2）以三聚甲醛为原料的合成路线
由于三聚甲醛容易纯化，且在中性和碱性下稳 定比活性高的甲醛单体容易处理，因此目前大多数 采用由三聚甲醛生产POM的工艺路线。
三、共POM的合成
二、POM的后处理 POM大分子两端是半缩醛端基 （—OCH2—OH），在加热到100℃ 以上时，半 缩醛键自链端开始断裂，均POM可一直断裂到 大部分为甲醛气体，共POM一直裂解到单体链 节 C—C键（例如—CH2—CH2—O—）为止。因此 不论均POM还是共POM，在加工前必须进行后 处理，这是POM有良好使用性能的关键。
4.
5. 凝固速度：快。POM的凝固温度在160℃左右， 凝固速度大于熔融速度，温度稍低于熔点时，即生 成结晶相而具有一定的刚性和表面硬度，故可快速 脱模，缩短冷却时间。由于凝固速度快，在制品表 面亦产生缺陷，如折皱、斑纹、熔接痕等，对此采 取相应的措施予以补救：如增加注射速度、提高模 具温度、改进模具结构等。 6. 吸水性：低。约0.25%左右，制品成型后的尺寸 稳定性好，水分的存在对其性能和成型加工影响不 大，因此成型前可不做干燥处理，但当颗粒表面吸 附有水分时，从改善制品外观出发，还是应进行预 干燥处理。对于成型大面积的薄壁制品，预干燥还 兼有改善制品表面光泽的作用。
4. 化学性能
（POM的基本结构决定了它没有常温溶剂。 在树脂熔点以下或附近，也几乎找不到任何溶 剂，仅有个别物质如全氟丙酮，能够形成极稀 的溶液，所以在所有工程塑料中POM的耐有机 溶剂和耐油性十分突出。特别是在高温条件下 有相当好的耐侵蚀性。且尺寸和机械强度变化 不大。）
POM-聚甲醛的简介和特征
POM-聚甲醛的简介聚甲醛学名聚氧化次甲基，英文名称Polyoxymethylenes或者Polyacetal(简称POM)，是分子主链中含有[-CH2-O-]链节的线型高分子化合物，为乳白色不透明结晶性线性热塑性树脂聚甲醛是一种没有侧基、高密度、高结晶的线型聚合物，具有优异的综合性能。
它是继尼龙之后发展的优良树脂品种，分子结构规整和结晶性使其物理机械性能十分优异，有金属塑料之称。
按其分子链中化学结构的不同可以分为均聚甲醛和共聚甲醛两种。
分子式：结构式：均聚甲醛：—[CH2O]n—共聚甲醛：-[CH2O]n-[CH2O-CH2-CH2]m-(n>m)均聚甲醛和共聚甲醛均聚甲醛结晶度高，机械强度、刚性、热变形温度等比共聚甲醛好，共聚甲醛熔点低，热稳定性，耐化学腐蚀性，流动特性，加工性均优于均聚甲醛，新开发的产品为超高流动（快速成型），耐冲击和降低模具沉积牌号，也有无机填充，增强牌号。
两者的重要区别是：均聚甲醛密度、结晶度、熔点都高，但是热稳定性差，加工温度范围窄(约10℃)，对酸碱稳定性略低；共聚甲醛密度、结晶度、熔点、强度都较低，但是热稳定性好，不容易分解，加工温度范围宽(50℃),对酸碱的稳定性较好。
聚甲醛是本世纪60年代问世的新型热塑性工程塑料，它的发展极其迅速，目前已经成为工程塑料家族中举足轻重的一员。
聚甲醛的原料是甲醛，可以从化肥生产中的废气一氧化碳与氢先合成得到甲醇，再经过氧化而制得甲醛。
甲醛经过缩聚或者离子型聚合得到聚甲醛。
聚甲醛是一种表面光滑、有光泽的硬而致密的材料，淡黄或白色，薄壁部分呈半透明。
燃烧特性为容易燃烧，离火后继续燃烧，火焰上端呈黄色，下端呈兰色，发生熔融滴落现象，有强烈的刺激性甲醛味、鱼腥味。
聚甲醛味白色粉末，一般不透明，着色性好，它的力学、机械性能与铜、锌极其相似，可以在-40℃~100℃温度范围内长期使用，它的耐磨性和自润滑性也比绝大多数工程塑料优越，又有良好的耐油、耐过氧化物性能。
聚甲醛pom 聚合反应
聚甲醛pom 聚合反应聚甲醛(POM)是一种高分子材料，其名称源于它的化学组成：甲醛分子通过聚合反应形成长链的聚合物。
POM通常被称为聚氧甲基，它是一种脆性高分子材料，但其硬度、刚度和耐磨损性优异，使其成为许多产品的理想选择。
聚甲醛POM的聚合反应通常是通过两种方法实现的。
第一种方法是自由基聚合，这种方法需要中间体物质，如过氧化物，自由基引发剂和金属络合物。
这种方法具有反应速率快、成本低和生产量大的优点。
第二种方法是离子聚合法，这种方法需要化学物质作为引发剂，如酸和碱，以及催化剂和溶剂。
这种方法的优点是可以控制成分、结构和性能，但成本较高。
POM的各种特性使它适用于众多应用程序。
它的密度低，因此在制造轻量化部件时非常有用。
它的耐磨损性和耐腐蚀性使其成为制造管道、阀门和其他要求高度保真的零件的理想选择。
POM的高硬度和强度可以用于制造齿轮、法兰、轴和其他需要强度和耐用性的零件。
此外，POM还具有良好的阻燃性和耐温性，因此适用于高温和高压系统。
虽然POM具有许多优点，但也有一些缺点需要注意。
POM是一种脆性材料，容易裂开和断裂。
它还具有低屈服强度和易膨胀的特性，这些特性可能导致部件失去原有的准确度和形状。
因此，在选择POM作为材料时，需要仔细考虑这些潜在问题，并进行相关测试以确保其适用于特定应用。
总的来说，聚甲醛POM是一种理想的高分子材料，具有良好的力学性能、耐磨损性和耐腐蚀性。
在许多行业，如汽车制造、航空航天、医疗设备等方面，POM都得到了广泛的应用，成为了不可缺少的部分。
因此，POM的生产和加工技术也在不断发展和创新，以满足不断变化和不断发展的需求。
我们相信，随着技术的不断进步，POM将继续发挥其优异的特性，为各行各业的发展带来更多的贡献。
聚甲醛 POM MSDS
聚甲醛 POM MSDS1. 概述聚甲醛（POM）是一种具有高强度、高刚性和良好耐磨性的热塑性塑料。
本化学品为聚甲醛颗粒，白色或淡黄色，可溶于某些有机溶剂，不溶于水。
2. 成分/化学名聚甲醛（POM）是由甲醛单体经过聚合反应得到的高分子化合物。
3. 危险性3.1 物理危害- 聚甲醛颗粒对皮肤和眼睛无明显刺激性，但长时间接触可能导致皮肤干燥。
- 颗粒可能堵塞呼吸道，造成吸入危害。
3.2 化学危害- 聚甲醛本身不具有毒性，但高温下分解产生的甲醛气体对人体有害。
- 避免与氧化剂、还原剂、酸类、碱类等化学品接触，以免发生化学反应。
4. 急救措施4.1 皮肤接触- 立即用清水冲洗受污染区域，必要时就医。
4.2 眼睛接触- 立即用清水冲洗眼睛，必要时就医。
4.3 吸入- 立即将受害者移至空气新鲜处，保持呼吸道的通畅，必要时就医。
4.4 摄入- 立即大量饮水，不要催吐，必要时就医。
5. 防护措施- 操作聚甲醛时，建议佩戴防护眼镜、手套和口罩。
- 应在通风良好的环境中操作，避免吸入颗粒。
6. 稳定性与反应性6.1 稳定性聚甲醛在常规储存条件下稳定，避免高温、光照和潮湿环境。
6.2 反应性聚甲醛不易与其他物质发生化学反应，但避免与氧化剂、还原剂、酸类、碱类等化学品接触。
7. 毒理学信息聚甲醛本身无毒性，但高温下分解产生的甲醛气体对人体有害。
长期吸入甲醛可能导致呼吸道刺激、头痛、眼睛疼痛等症状，严重时可能导致呼吸道病变。
8. 生态学信息聚甲醛对环境的影响较低，但避免将其排放到自然环境中，以免对生态系统造成影响。
9. 废弃处理遵循当地法律法规，将废弃的聚甲醛颗粒交付专业处理机构进行处理。
10. 运输信息按照国际和国内相关法律法规，正确标签、包装、运输聚甲醛颗粒。
11. 法规信息遵守我国《化学品安全管理条例》等相关法律法规，确保聚甲醛的生产、使用、储存、运输等环节安全合规。
12. 其他信息本化学品安全数据表（MSDS）根据当前认知编写，但由于化学品的安全性涉及多个方面，用户在使用过程中仍需结合实际情况进行评估。
聚甲醛POM注塑技术参数
聚甲醛PoM注塑技术参数1.P0M的典型应用范围：(I)POM具有很低的摩擦系数和很好的几何稳定性，特别适合于制作齿轮和轴承。
(2)由于它还具有耐高温特性，因此还用于管道器件(阀门、泵壳体)、草坪设备等。
(3)中压、中速、彳明温、较高模温。
2.P0M的化学和物理特性：(I)POM是一种坚韧有弹性的材料，即使在低温下仍有很好的抗蠕变特性、几何稳定性和抗冲击特性。
(2)POM可分为均聚POM也有共聚POM o(3)均聚POM具有很好的延展强度、抗疲劳强度，但不易于加工。
(4)共聚POM有很好的热稳定性、化学稳定性并且易于加工。
(5)无论均聚POM还是共聚POM,都是结晶性材料并且不易吸收水(6)POM的高结晶度导致它有很高的收缩率,可高达到2%-3.5%,成型24小时后收缩停止。
(7)密度1.40g∕cm3o3.注塑温度(1)干燥处理：如果材料储存在干燥环境中，通常不需要干燥处理。
若受潮则100℃干燥2~4小时。
(2)熔化温度：均聚物材料可设为215℃(190~230℃),共聚物材料可设为205℃(190o C-210o C)o(3)模具温度：80-120o C o模具温度通常控制在80~1000C,对薄壁长流程及形状复杂的制品，模温可提高至120o C o为了减小成型后收缩率可选用高一些的模具豌4.注射压力：Ioo~140MPa。
(1)浇口、厚壁短流程、小面积的制品，注射压力为40~80MPa o(2)一般制品为100MPa左右。
(3)小浇口、薄壁长流程、大面积的制品，注射压力较高，为120~140MPaβ5.保压压力(1)取决于制品壁厚和模具温度。
(2)保压可设为为80~100MPa o(3)需要精密成型的地方，保持注射压力和保压为相同水平是很有利的(没有压力降)。
(4)相同的循环时间条件下，延长保压时间，成型重量不再增加，这意味保压时间为最优。
6.背压：5-IOMPa07•注射速率：(1)中等或偏高的注射速率。
聚甲醛POM的一些知识
关于聚甲醛与Delrin答读者问（涓涓）问：在国外客户订货单中，有一个件要用聚甲醛，或者是Delrin。
请问它是一些什么样的材料？王概05/1/13答：您先看看这些资料，如果不够，咱们再查。
聚甲醛[CH2O]n或H-[CH2O]n-OH,甲醛的聚合物，有低分子量和高分子最两种。
(1)低分子量聚甲醛的聚合度n约为8-100。
白色固体，有甲醛臭味。
熔点约为120-170℃不溶于乙醇、丙酮和乙醚，溶于稀碱和稀酸溶液，熔融时分解很快，不具塑料的一些力学性质，并不能加工成薄膜，可用作消毒剂、杀菌剂、熏蒸剂以及制造树脂和人造象牙等，可由纯甲醛在惰性溶剂(如庚烷等)中经高温聚合而得。
(2)高分量聚甲醛的聚合度远大于前者，透明或不透明的固体，比重约1.4熔点约170-185℃，不溶于水、丙酮，极难溶于稀碱和稀溶液。
缓和加热促进解聚。
熔融时热分解快，最后完全变脆，可用作工程塑料。
均聚：拉伸强度700公斤/厘米2，弯曲强度50公斤/厘米2，压缩强度1260公斤/厘米2，冲击强度：注射7.6；挤压12.5公斤-厘米/厘米2。
硬度洛氏M94、R120，热变形温度（4.6公斤/厘米2）170℃，介电常数3.7×106赫兹。
可代替铜和钢等，用于制造机械、汽车、飞机、电器和遥控装置的零件等，一般甲醛在溶剂中常温聚合而成。
聚缩醛-[CHRO]-n醛类的聚合物。
醛类分子中因有活泼的羰基存在，都有聚合的倾向。
甲醛、乙醛、高级醛、硫代醛、氯代醛、氟代醛、不饱和醛、芳香醛等都可用作原料，其中主要的是甲醛和乙醛。
一般具有优良的机械强度、耐磨性、耐油性和耐溶剂性。
可用于制合成纤维、热塑性塑料、输气管、输油管、飞机油箱等。
（涓涓2005/1/13）再问：非常感谢您的来信我仍想进一步了解：1、工业用材料 DELRIN，就是聚乙缩醛？2、物理特性方面聚乙缩醛与聚甲醛的主要区别。
3、什么条件下可用聚甲醛替代聚乙缩醛？（指用作机械零件）顺祝新春好！王概2005年1月14日 12:02答：是的，Delrin就是乙缩醛树脂，是美国杜邦公司在第二次世界大战结束后，继塑胶合成材料尼龙之后的又一个成功产品。
聚甲醛POM特性
聚甲醛POM特性聚甲醛POM学名"聚氧化亚甲基".(又称赛钢、特灵)POM依结构不同可分为均聚甲醛(POM-H)和共聚甲醛(POM-K)两种。
1.外观:POM的外观为淡黄色或白色半透明或不透明的粉料或粒料，硬而质密、与象牙相似，制品表面光滑并有光泽,2燃烧性：易燃,离火后能继续燃烧,其氧指数仅为14-16 ,火焰上端为黄色、下端为蓝色,熔融落滴, 有刺激性甲醛味和鱼腥味。
需注意，具有毒性。
3透气性：POM的透气性小,仅为PE的几分之一。
4收缩率：POM的高结晶程度导致它有相当高的收缩率,可高达到2%~%。
5力学性：POM的力学性能相当好,具有较高的弹性模量，摩擦系数低而稳定,耐磨性能好,自润滑性好。
有很高的硬度和刚度。
与金属十分接近。
尺寸稳定性好,吸水率很小，耐多次重复冲击，强度变化小。
其抗张强度和模量已接近钢材。
疲劳强度好。
是热塑性材料中耐疲劳性最为优越的品种。
能耐一百万次以上反复负荷作用。
具有高度抗蠕变和应力松驰能力。
力学性能随温度变化小，共聚比均聚稍大一些。
6•耐热性：POM的耐热性较差,在成型温度下易降解放出皿醛,—般在造粒时加入稳定剂。
具有较高的热变形遍度，均聚为136°C ,共聚为110°C。
在220°C以上分解，产生甲醛气体，可在140°C下短时间利用，长期利用温度为-40 ~ 100°C o7耐气候性：POM耐气候性较差，长期在大气中曝晒会老化，长期在紫外光作用下，力学性能下降,表面发生粉化和龟裂。
室外应用要添加稳定剂。
8•化学性：POM耐药品性强，耐有机溶剂、油类、弱酸、弱碱，除了强酸、酚｛TodayHot｝类和有机卤化物外，对其他化学品稳定，在所有的工程塑料中聚甲醛耐有机溶剂和耐油性十分突出。
其色母的制作，也远比一般树脂苛刻。
聚甲醛因其结晶性，不能够用染料看色。
9.电学性：POM的电绝缘性较好,几乎不受温度和湿度的影响；耐电弧性极好,并可在高温下保持。
聚甲醛(POM)
成型性能
可采用以下方式成型： 1. 注塑 2. 挤出 3. 吹塑
注塑成型的工艺条件：
1. 干燥：树脂本身的吸湿性很小，因此并不一定需要干燥，但成型时如含水量大于 0.1%,则需进行干燥，也有利于避免出现模垢现象，但对于一些填充品级，如碳纤 维填充，导电品级，则必须进行干燥，干燥条件为 80-90℃，3~4 小时。
品牌 Celcon/Hostaform Ultraform Delrin Duracon Kepital Tenac Formosacon Inpital
2. 电子电气：开关键盘、按钮、音像带卷轴动力工具，庭园整理工具零件、电风扇零 件、手表微型齿轮、插头、开关、按扭、继电器、盒式磁带的轴和轮壳、照相机其 它精密仪器的零件。
3. 家用电器：电视机、洗衣机、电冰箱、电话机、收录机、洗碟机的各种零件等。 4. 机械工业：齿轮、驱动轴、链条、阀门、阀杆螺母、轴承、凸轮、叶轮、滚轮、喷
4. 注射机台：用普通注射成型，合模力>成型品的投影面积 x40-60MPa。 5. 料筒容量：产品重量一般为料筒容量的 40-80%。 6. 喷嘴与闭锁系统：可用开放式喷嘴，但为了防止流涎，最好选用闭锁式喷嘴。 7. 螺杆：用标准型螺杆即可，压缩比 2.8-3.0:1，长径比：18-22:1。 8. 料筒温度：树脂的熔点约 165℃，实际成型时的最佳温度是 190-210℃，最好是
聚甲醛（POM）
发展历史 物料性能 成型性能 模具设计 应用 制造商及品牌
发展历史
1. 1955 年前后，美国杜邦公司由甲醛聚合得到甲醛均聚物，即均聚甲醛，商品名为 Delrin。
POM-聚甲醛的加工特性和工艺参数讲解
POM-聚甲醛的加工特性和工艺参数讲解聚甲醛，也叫离子聚合物甲醛或POM（Polyoxymethylene），是一种具有优良性能的工程塑料。
它具有高强度、刚性好、耐燃、耐磨、耐腐蚀等特点，广泛应用于汽车、电器、仪器仪表等领域。
下面我将详细介绍POM的加工特性和工艺参数。
首先，POM的加工特性：1.熔融温度：POM的熔融温度在165℃左右，加工时需要在这个温度范围内进行。
2.收缩率：在注塑成型过程中，POM会有一定的收缩率。
一般来说，横向收缩率约为1.5%~2%，纵向收缩率约为0.2%~0.7%。
3.流动性：POM具有较好的流动性，易于塑料在注塑模具中充填，形成理想的制品。
4.耐磨性：POM具有良好的耐磨性能，对于要求耐磨性的零部件，如轴套、齿轮等，选择POM是一个不错的选择。
5.耐候性：POM对紫外线的稳定性较好，不易受到日光和氧化影响。
其次，POM的加工工艺参数：1.熔体温度：POM熔融温度在165℃左右，一般选择165℃~175℃的熔体温度进行加工。
2.模具温度：模具温度对注塑成型的工艺和制品质量有很大影响。
一般选择80℃~100℃的模具温度，可以保证制品具有较好的表面质量。
3.射胶时间：射胶时间指的是从开始注塑到注塑完毕的时间。
对于POM来说，射胶时间一般较短，可根据具体情况设置在0.1s~0.3s之间。
4.射胶速度：射胶速度是指注射机胶料进入模腔的速度，速度过快可能会导致产品表面出现气泡或短流现象。
一般来说，射胶速度控制在5cm/s~8cm/s为宜。
5.保压时间：保压时间是指保持注塑机压力的时间，以确保制品充分冷却。
对于POM来说，一般保压时间为20s~30s，过长会导致生产效率降低。
6.冷却时间：冷却时间是指制品在模具中冷却至适合取出的时间。
对于POM来说，一般冷却时间为30s~60s，根据制品厚度和尺寸合理设置。
总结起来，POM作为一种优良的工程塑料，具有熔融温度适中、流动性好、耐磨性和耐候性优良的特点。
含油聚缩醛(POM)
POM （Polyoxymethylene）聚甲醛ポリアセタール聚甲醛(POM)聚甲醛学名聚氧化聚甲醛（简称POM）又称赛钢、特灵。
它是以甲醛等为原料聚合所得。
POM-H（聚甲醛均聚物），POM-K（聚甲醛共聚物）是高密度、高结晶度的热塑性工程塑料。
具有良好的物理、机械和化学性能，尤其是有优异的耐摩擦性能。
聚甲醛是一种没有没有侧链，高密度，高结晶性的线性聚合物，具有优异的综合性能。
聚甲醛是一种表面光滑，有光泽的硬而致密的材料，淡黄或白色，可在-40- 100°C温度范围内长期使用。
它的耐磨性和自润滑性也比绝大多数工程塑料优越，又有良好的耐油，耐过氧化物性能。
很不耐酸，不耐强碱和不耐紫外线的辐射。
物理性质聚甲醛的拉伸强度达70MPa，吸水性小，尺寸稳定，有光泽，这些性能都比尼龙好，聚甲醛为高度结晶的树脂，在热塑性树脂中是最坚韧的。
具抗热强度，弯曲强度，耐疲劳性强度均高，耐磨性和电性能优良。
聚甲醛的性能:性能数值比重 1.43熔点175°C伸强度（屈服）70MPa伸长率（屈服）15%（断裂）15%冲击强度（无缺口）108KJ/m2（带缺口）7.6KJ/m2应用范围POM属结晶性塑料，熔点明显，一旦达到熔点，熔体粘度迅速下降。
当温度超过一定限度或熔体受热时间过长，会引起分解。
POM具有较好的综合性能，在热塑性塑料中是最坚硬的，是塑料材料中力学性能最接近金属的品种之一，其抗张强度、弯曲强度、耐疲劳强度，耐磨性和电性都十分优良，可在-40度--100度之间长期使用。
化学性质按分子链结构不同，聚甲醛可分为均聚甲醛和共聚甲醛，前者密度、结晶度、熔点都高，但是热稳定性差，加工温度窄（10度），对酸堿的稳定性略低；后者密度、结晶度、熔点较低，但热稳定性好，不易分解，加工温度宽（50度）不足之处在于：由受强酸腐蚀，耐侯差，粘合性差，热分解与软化温度接近，限氧指数小。
它们广泛用于汽车工业，电子电器，机械设备等。
聚甲醛 pom
一、概述
1、聚甲醛学名聚氧亚甲基,简称POM。
分子主链链节中含有-CH2-O-的线型 高分子化合物。是没有侧链的高熔点、 高密度、高结晶性热塑性工程塑料
可分为均聚甲醛和共聚甲醛两种，俗称赛
钢。
二、聚甲醛的制备
1、 均聚甲醛的制备
以三聚甲醛为原料的均聚甲醛的反应式：
CH2 O
n O
CH2 O
BF3. O.(C2H5)2
CH2 + H2O
惰 性 溶 剂 如石油醚、环己烷、苯等
HO CH2 ( OCH2 )nO CH2OH (阳 离 子 聚 合 )2、 共聚甲醛的ຫໍສະໝຸດ 备三聚甲醛二氧戊环
3、酯化封端
POM的端基是活性的羟基，必须封端，不然会自动降解 经典的封端工艺是采用乙酐酯化封端。
Polyoxymethylene
目录
发展史
概述 制备
优缺点
展望
聚甲醛的发展历史
1859年，A. M. Butlerov(布特列洛夫 )在研究中首次发 现了由甲醛聚合成低分子量 POM 的方法， 但是由于POM 在加热的条件下极易分解， 因而未能实用化。 1940年，Du Pont公司发表了关于无水甲醛聚合方法的专 利，为POM 的工业化奠定了基础， 此后Du Pont公司投 入了大量的人力物力，完成了POM的热稳定化技术，并且 在1960年实现了工业化生产。 之后， Celanese（赛拉尼斯）公司成功开发了以三聚甲 醛和环氧乙烷制造POM共聚物的技术， 并于1962年投入 了以“Celcon”命名的共聚POM的工业化生产。
END 谢谢！
三、聚甲醛的优缺点
优点：硬度大、耐磨、耐湿、耐化学 品性，耐燃油、耐疲劳、冲击强度高、 高韧性、高抗蠕变性、尺寸稳定性好、 有自润滑性 、设计自由度高。 缺点：相对密度较高(1.38～1.43）、 缺口冲击强度低、耐热性差、不宜阻 燃、不宜印刷、成型收缩率较大。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
POM聚甲醛知识大全1POM（聚甲醛）聚甲醛学名聚氧化聚甲醛（简称POM），又称赛钢、特钢。
它是以甲醛等为原料聚合所得。
POM-H（聚甲醛均聚物），POM-C（聚甲醛共聚物）是高密度、高结晶度的热塑性工程塑料。
具有良好的物理、机械和化学性能，尤其是有优异的耐摩擦性能。
聚甲醛是一种无侧链高密度结晶性聚合物，具有优异的综合性能。
聚甲醛是一种表面光滑，有光泽的硬而致密的材料，淡黄或白色，可在-40- 100°C温度范围内长期使用。
它的耐磨性和自润滑性也比绝大多数工程塑料优越，又有良好的耐油，耐过氧化物性能。
很不耐酸，不耐强碱和不耐紫外线的辐射。
(加入UV剂，能大大提高其耐紫外线等级）1物理性质 POM塑胶聚甲醛塑料是继尼龙之后发展的又一优良树脂品种，具有优良的综合性能。
聚甲醛有着良好的耐溶剂、耐油类、耐弱酸、弱碱等性能。
聚甲醛有着很高的硬度和钢性，具有高度抗蠕变和应力松弛能力，优良的耐磨性，自润滑性，耐疲劳性聚甲醛是一种没有侧链、高密度、高结晶性的线型聚合物，具有优异的综合性能。
聚甲醛的拉伸强度可达70MPa，可在104℃下长期使用，脆化温度为-40℃，吸水性较小。
但聚甲醛的热稳定性较差，耐候性较差，长期在大气中曝晒会老化。
聚甲醛的力学性能相当好，它具有较高的强度的弹性模量，摩擦系数小，耐磨性能好。
聚甲醛还具有高度抗蠕变和应力松弛的能力。
聚甲醛尺寸稳定性好，吸水率很小，所以吸水率对其力学性能的影响可以不予考虑。
聚甲醛有较好的介电性能，在很宽的频率和温度范围内，它的介电常数和介质损耗角正切值变化很小。
聚甲醛的耐热性较差，在成型温度下易降解放出皿醛，一般在造粒时加入稳定剂。
若不受力，聚甲醛可在140℃下短期使用，其长期使用温度为85℃。
聚甲醛耐气候性较差，经大气老化后，一般性能均有所下降。
但它的化学稳定性非常优越，特别是对有机溶剂，其尺寸变化和力学性能的降低都很少。
但对强酸和强氧化剂如硝酸、硫酸等耐蚀性很差。
聚甲醛的拉伸强度达70MPa，吸水性小，尺寸稳定，有光泽，这些性能都比尼龙好，聚甲醛为高度结晶的树脂，在热塑性树脂中是最坚韧的。
具抗热强度，弯曲强度，耐疲劳性强度均高，耐磨性和电性能优良。
POM具有很低的摩擦系数和很好的几何稳定性，特别适合于制作齿轮和轴承。
由于它还具有耐高温特性，因此还用于管道器件（管道阀门、泵壳体），草坪设备等。
POM物性表：密度 1.39g/cm3，吸水率1.2%，连续使用温度20-110℃，屈服抗拉强度63MPa，缺口冲击韧度6Kj/㎡，洛氏硬度135MPa，邵氏硬度85MPa，弹性模量2600MPa，软化温度150℃，热变形温度HDT155℃，热线膨胀系数1.1，热导率W/(m×K)031，摩擦系数1.352优点1、具高机械强度和刚性；2、最高的疲劳强度；3、环境抵抗性、耐有机溶剂性佳；4、耐反覆冲击性强；5、广泛的使用温度范围(-40℃~120℃)；6、良好的电气性质；7、复原性良好；8、具自已润滑性、耐磨性良好；9、尺寸安定性优。
用途：电子电器：洗衣机，果汁机定时器等组件；汽车：车把，电动窗等零件；机械零件，齿轮，把手，螺杆，玩具等；分类：玻纤/碳纤增强POM，防火POM，抗紫外线耐候POM,加铁氟龙POM，防静电/导电POM。
3应用范围POM属结晶性塑料，熔点明显，一旦达到熔点，熔体粘度迅速下降。
当温度超过一定限度或熔体受热时间过长，会引起分解。
POM具有较好的综合性能，在热塑性塑料中是最坚硬的，是塑料材料中力学性能最接近金属的品种之一，其抗张强度、弯曲强度、耐疲劳强度，耐磨性和电性都十分优良，可在-40度--100度之间长期使用。
4化学性质编辑按分子链结构不同，聚甲醛可分为均聚甲醛和共聚甲醛，前者密度、结晶度、熔点都高，但是热稳定性差，加工温度窄（10度），对酸堿的稳定性略低；后者密度、结晶度、熔点较低，但热稳定性好，不易分解，加工温度宽（50度）不足之处在于：由受强酸腐蚀，耐侯差，粘合性差，热分解与软化温度接近，限氧指数小。
它们广泛用于汽车工业，电子电器，机械设备等。
还可以做水龙头、框窗、洗漱盆。
POM产品5工艺条件干燥处理：如果材料储存在干燥环境中，通常不需要干燥处理。
熔化温度：均聚物材料为190~230℃；共聚物材料为190~210℃。
模具温度：80~105℃。
为了减小成型后收缩率可选用高一些的模具温度。
注射压力：700~1200bar注射速度：中等或偏高的注射速度。
流道和浇口：可以使用任何类型的浇口。
如果使用隧道形浇口，则最好使用较短的类型。
对于均聚物材料建议使用热注嘴流道。
对于共聚物材料既可使用内部的热流道也可使用外部热流道。
POM 聚甲醛的化学和物理特性：POM是一种坚韧有弹性的材料，即使在低温下仍有很好的抗蠕变特性、几何稳定性和抗冲击特性。
POM既有均聚物材料也有共聚物材料。
均聚物材料具有很好的延展强度、抗疲劳强度，但不易于加工。
共聚物材料有很好的热稳定性、化学稳定性并且易于加工。
无论均聚物材料还是共聚物材料，都是结晶性材料并且不易吸收水分。
POM的高结晶程度导致它有相当高的收缩率。
6中国的发展现状聚甲醛（pom）是一种性能优良的工程塑料，在国外有“夺钢”、“超钢”之称。
pom具有类似金属的硬度、强度pom和钢性，在很宽的温度和湿度范围内都具有很好的自润滑性、良好的耐疲劳性，并富于弹性，此外它还有较好的耐化学品性。
pom以低于其他许多工程塑料的成本，正在替代一些传统上被金属所占领的市场，如替代锌、黄铜、铝和钢制作许多部件，自问世以来，pom已经广泛应用于电子电气、机械、仪表、日用轻工、汽车、建材、农业等领域。
在很多新领域的应用，如医疗技术、运动器械等方面，pom也表现出较好的增长态势。
应用消费持续增长pom用在那些对润滑性、耐磨损性、刚性和尺寸稳定性要求比较严格的滑动和滚动的机械部件上，性能尤为优越，因此主要用于工业机械、汽车、电子电气、管件和灌溉用品等方面。
中国pom市场增长迅速，2002年中国pom市场表观消费量为13．657万吨，1990～2002年pom市场表观消费量年均增长率为11．7%。
预计2005年中国pom市场表观消费量为16．8万吨，2000～2005年pom市场表观消费量年均增长率将达到10．3%。
到2010年，中国pom3市场表观消费量将增加到19．7万吨，2005～2010年pom市场表观消费量年均增长率将达到3．2%。
支持中国pom市场迅速发展的主要因素有：国民经济的整体发展使五大工程塑料之一的pom 应用市场不断扩大，用量不断增加；中国pom生产原料价廉易得，pom生产和贸易利润丰厚；pom应用领域不断出现新突破，如改性材料的研究开发等。
鉴于中国市场需求的稳步增长，pom的价格将继续保持稳中有升的趋势。
技术差距不容忽视pom尽管中国pom的市场需求不断攀升，但由于中国对pom的研制开发相对较晚，中国内pom 的生产规模、产量以及品种、质量始终不能满足市场的需求。
中国pom生产与其它国先进水平相比，仍存在原料单耗高、装置规模小、质量不稳定、品种牌号少等问题。
例如，杜邦均聚工艺pom的甲醛（37%）吨单耗为2．56吨，还有报道为3．08吨，而中国生产pom 的甲醛吨单耗为5～6吨，虽然经过改进有所下降，但差距仍然较大。
产能增长不足需求中国pom行业连续多年生产能力和产量都较低，生产能力和产量仍然不能满足市场的需求。
2002年中国pom生产厂家仅有3家，其中只有云天化集团的pom生产装置为万吨级（现已扩能为2万吨/年）。
2002年中国pom生产能力为1．28万吨/年，产量约为1万吨。
1966～2002年中国pom生产能力年均增长率为16．7%，产量年均增长率为18．8%，可见扩大国内pom厂家的生产能力势在必行。
预计2005年中国pom生产厂家将达到6家，总生产能力将可达13万吨/年；预计2010年中国pom生产能力为19万吨/年，2005～2010年pom生产能力年均增长率将达到7．9%。
pom造成中国pom产能增长不能满足市场需求的原因是：其它国pom市场增长较快，而中国pom生产的基础比较薄弱；另外pom是资金和技术密集型的材料类化工产品，中国巨大的市场引起了国外大的关注，其它国一直想以其产品占据中国市场，不愿转让技术，使中国pom的技术水平提高缓慢，不能满足用户需求；再有就是长期以来，中国经济体制和企业经营机制不符合市场经济规律，企业不能及时获得足够的资金投入，制约了pom生产的发展。
POM（1）?一般性能?POM的外观为谈黄色或白色半透明或不透明的粉料或粒料，硬而质密、与象牙相似，制品表面光滑并有光泽，成型收缩率高达3.5%。
POM易燃，其氧指数仅为14~16，火焰上端为黄色、下端为蓝色，熔融落滴，有刺激性甲醛味和鱼腥味。
POM的透气性小，仅为PE的几分之一。
?（2）?力学性能?POM的力学性能优异，比强度可达50.5Mpa，比刚度达2650Mpa，与金属十分接近。
POM的力学性能随温度变化小，共聚POM比均聚POM稍大一点。
POM的冲击强度较高，但常规冲击不及ABS和PC；POM对缺口敏感，有缺口可使冲击强度下降90%。
POM的疲劳强度十分突出，1014??交变载荷作用后，疲劳强度可达35Mpa，而PA和PC仅为28Mpa。
POM的耐蠕变性与PA相似，在20℃、21Mpa、3000h时仅为2.3%，而且受温度影响小。
POM的摩擦因数小，耐磨性好（POM>PA66>PA6>ABS>HPVC>PS>PC），极限PV值很大，自润滑性好，适于受力摩擦制品如齿轮和轴承的生产。
?（3）?热学性能?POM的长期耐热性不高，但短期可耐160℃，其中均聚POM短期耐热比共聚POM高10℃以上，但长期耐热共聚POM反而高10℃左右。
?（4）?电学性能?POM的电绝缘性较好，几乎不受温度和湿度的影响；介电常数和介电损耗角正切值在很宽的温度、湿度和频率范围内变化很小；耐电弧性极好，并可在高温下保持。
POM的介电强度与厚度有关，厚度0.127mm时为82.7kv/mm,厚度为 1.88mm时为23.6kv/mm。
? （5）?环境性能?POM不耐强酸和氧化剂，对稀酸及弱酸有一定的稳定性。
POM的耐溶剂性良好，可耐烃类、醇类、醛类、醚类、汽油、润滑油及弱碱等，并可在高温下保持相当的化4学稳定性能。
POM的耐候性不好，长期在紫外光作用下，力学性能下降，表面发生粉化和龟裂。
? （6）??三、?成型加工?1．?加工特性?POM熔体的流变性呈非牛顿型，其熔体的粘度对温度不敏感；对注塑而言，要增加流动性能，可以从增加注塑速率减小喷嘴尺寸等方面入手。
