明沟污水截流工程顶管工作井施工方案工作坑开挖顶管坑支护设计及计算1．顶管坑支护设计顶管坑结构尺寸（长×宽=L×B）：主干线（D1500）顶管坑8m×5m。
施工中顶管坑结构尺寸根居检查井的类型调节开坑尺寸来满足顶进需要,开挖前，根据顶坑的管内底标高，考虑导轨高度、顶管坑底板厚度等计算出顶管坑实际槽底标高（H）。
顶管坑采用C25钢筋砼厚度30cm.在工作井、接收井分别设置4口大口径降水井进行降水,深度15m,降水时间30天,保证施工时工作面无水。
根顶管坑上部设锁口圈梁，圈梁宽800mm，高500mm，圈梁采用16Φ20为主筋，Φ8＠200箍筋，混凝土强度等级C25。
为了顶管工作坑下部钢架能与锁口圈梁连接，锁口圈梁向下预留钢筋接头，方法是在槽底向下打孔，插入800mm长φ20钢筋，间距1000mm。
预留钢筋锚入锁口长度不小于400mm。
坑壁采用格栅挂钢筋网片倒挂逆作法，分层开挖，分层锚喷混凝土进行支护，结构厚度为250mm，格栅每750mm设一道，并在坑底设一道格栅。
竖向用Φ20钢筋连接（采用搭接焊），间距为1m。
钢格栅主筋采用Φ20、每断面4根，每榀钢格栅纵筋与横筋之间采用波浪型连接。
沿钢格栅内侧主筋外缘满铺Φ6@100钢筋网片，并与主筋焊接成一体。
竖井施工中应沿竖井壁设置“土钉”长1.5m的Φ20锚杆，呈梅花状布置，间隔1.5m，并在喷射混凝土前与网片及钢格栅焊接牢固，以满足结构整体受力的要求，注意各网片相互搭接坑底要设一道钢格栅，本工程喷射混凝土设计强度等级为C20，中粗砂、豆石（粒径在0.5～1.0cm）配比为水泥（PO32.5）:砂子:豆石=1:2:2，速凝剂掺量为水泥重量的5%，水泥、砂子豆石和速凝剂采用人工搅拌，混合料要随拌随用，不掺速凝剂的干料其存放时间不应超过45分钟，喷射作业应分层，分片分段依次进行，喷射顺序应自上向下，沿水平方向螺旋式移动，回旋直径应为300mm左右，一圈压半圈，一次喷射厚度不得大于100mm,分三层喷满，每次喷1m，不得在一处堆积，要求喷射密实不得露筋，锚喷厚度不得小于250mm 厚。
供热管网工程顶管坑支护要求
热力管网工程顶管坑支护要求
参照相关规范，结合热力管网顶管坑施工实际，对热力管网顶管坑施工支护做以下要求：
1、热力管道进行顶管坑开挖作业时，要严格按照施工图设计进行放坡，因现场施工条件，无法放坡或放坡达不到设计要求时，必须进行工作坑支护。
2、如果可以按照施工图设计进行放坡，当顶管坑深度超过2.5米以上，也必须对工作坑进行支护；
3、工作坑支护长度为沿管道方向，以工作坑为中心，前后各1米范围内进行密支护；
4、完成填沙洇水后，方可拆除支护。
5、支护撑板采用木材，其构件规格宜符合下列规定：
（1）护板采用木质材料，厚度不小于50mm，板间距不大于100 mm（不得使用竹板）；
（2）每个工作坑不得少于4块横板和4块立板，横板和立板宜为方木，其断面不小于150mm×150mm；
（3）立板长度要满足底部到顶管坑底，顶部出顶管坑；
（4）纵撑必须采用钢管加顶丝，钢管直径不得小于89 mm；
（5）横板、立板、纵撑均不得出现搭接；
（6）纵撑的垂直间距不宜大于1.5m。
6、根据现场情况也可采用其他支护方案，但不得低于以上标准，并报监理同意。
顶管基坑支护方案

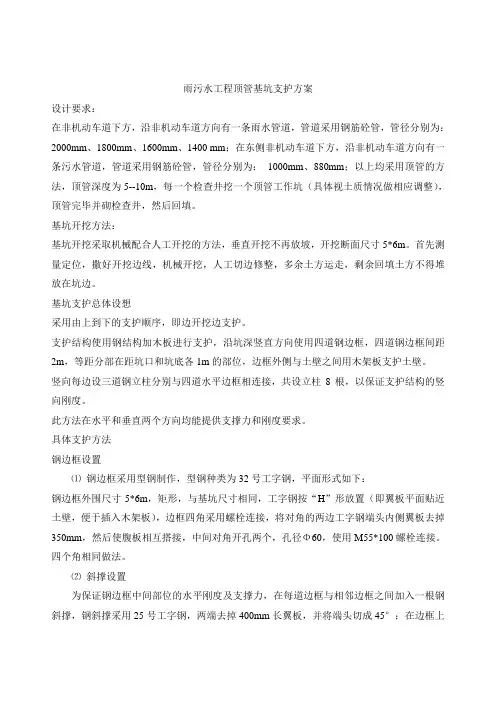

雨污水工程顶管基坑支护方案设计要求：在非机动车道下方，沿非机动车道方向有一条雨水管道，管道采用钢筋砼管，管径分别为：2000mm、1800mm、1600mm、1400 mm；在东侧非机动车道下方，沿非机动车道方向有一条污水管道，管道采用钢筋砼管，管径分别为：1000mm、880mm；以上均采用顶管的方法，顶管深度为5--10m，每一个检查井挖一个顶管工作坑（具体视土质情况做相应调整），顶管完毕并砌检查井，然后回填。
基坑开挖方法：基坑开挖采取机械配合人工开挖的方法，垂直开挖不再放坡，开挖断面尺寸5*6m。
首先测量定位，撒好开挖边线，机械开挖，人工切边修整，多余土方运走，剩余回填土方不得堆放在坑边。
基坑支护总体设想采用由上到下的支护顺序，即边开挖边支护。
支护结构使用钢结构加木板进行支护，沿坑深竖直方向使用四道钢边框，四道钢边框间距2m，等距分部在距坑口和坑底各1m的部位，边框外侧与土壁之间用木架板支护土壁。
竖向每边设三道钢立柱分别与四道水平边框相连接，共设立柱8根，以保证支护结构的竖向刚度。
此方法在水平和垂直两个方向均能提供支撑力和刚度要求。
具体支护方法钢边框设置⑴钢边框采用型钢制作，型钢种类为32号工字钢，平面形式如下：钢边框外围尺寸5*6m，矩形，与基坑尺寸相同，工字钢按“H”形放置（即翼板平面贴近土壁，便于插入木架板），边框四角采用螺栓连接，将对角的两边工字钢端头内侧翼板去掉350mm，然后使腹板相互搭接，中间对角开孔两个，孔径Φ60，使用M55*100螺栓连接。
四个角相同做法。
⑵斜撑设置为保证钢边框中间部位的水平刚度及支撑力，在每道边框与相邻边框之间加入一根钢斜撑，钢斜撑采用25号工字钢，两端去掉400mm长翼板，并将端头切成45°；在边框上距两端各1500mm处将内侧翼板上半部切出长度400mm的豁口，将斜撑端头插入豁口内，搭于边框腹板上，中间打孔Φ60一个，用M55*100螺栓连接。
顶管施工方案(工作坑)
顶管施工方案目录一、工程概况 3二、主要工程量 3三、主要工程措施及控制要点 3 3。
1工作坑及顶进中的测量 3 3。
2工作坑、接收坑施工 4 3。
3顶管方法 83。
4顶管推力计算83.5护铁及顶铁 83。
6基坑基础及导轨 83.7后背墙 93。
8平台及起重架 103.9顶管平台下管 103.10工具管 103。
11顶管洞门的开启 113。
12管道顶进施工 11四、施工质量保证措施 13五、施工现场安全管理措施 17六、文明施工及环保措施 18七、应急预案 19八、顶管穿越××河安全措施 19九、附图表 19一、工程概况：1、本段顶管为通信管线套管，管线穿越××河。
河底管上顶覆土1.7m左右，管材选用加重混凝土管，管径φ1750mm，顶管长度为66m。
2、地质情况，土质亚粘土，为保证工作坑的稳定性，坑壁支护采用锚喷支护。
3、计划工期，从进场日期起30天，施工用电,租用80KW发电机。
二、主要工程量管道D=1750mm 66m锚喷工作坑：8。
2m×5m×10。
6m 一座锚喷接收坑：8。
5m×2.7m×9。
6m 一座外运土方：1012。
2m3三、主要工程措施及控制要点3。
1工作坑及顶进中的测量3.1。
1 施工前须将管线的中线点及水准点引至工作坑附近，并作上标记。
工作坑施工完成后，将地面管道中心桩用经纬仪(标称精度不低于6″)引入工作坑两侧坑壁上或支撑上，作为顶管中心的测量基线.3。
1。
2将地面的临时水准点用水准仪（精度指标不低于3mm）引入工作坑的底部，每一个工作坑须设置三个水准点，选择不易碰撞及不遮挡测量的地方设置。
3.1.3工作坑的中心桩与水准点设置必须牢固可靠，要经常校对并保证准确。
3.1.4对中心桩设置可靠的延长桩，延长桩设置时采用2″经纬仪用正倒镜实施，结果采用归化法确定.管道中心桩位置，要考虑到后背或基础变形影响.3.1.5检查、校对各种测量仪器及工具均经权威坚定部门检测，切在检测期内使用，凡不符和精度标准且过了检测期的绝对不许使用。
顶管沉井基坑支护施工相关计算书
19.4 (10.92
5) 78
KN
=12741
=25318kN< +
=20592+12741=33333
地基承载力满足要求!
1.3 吊车起重量复核计算 根据吊车的参数50t吊车工作幅度为20m（长36m），起重
量为3.5t。
表 1（节选）
单位：kg
工
主臂
主 主臂＋副臂(m)
作 Ⅰ缸伸至 100% ， 支腿全伸，侧方、 臂
吊装示意草图 1.4 沉井墙模板（木模板）计算书
计算依据： 1、《建筑施工模板安全技术规范》JGJ162-2008 2、《混凝土结构设计规范》GB50010-2010 3、《建筑结构荷载规范》GB 50009-2012 4、《钢结构设计规范》GB 50017-2003 一、工程属性
新浇混凝土墙名称 沉井井壁 新 浇 混 凝 土 墙 墙 厚 1000
粉质黏土的的承载力为 170KPa,
=114.4*170=19448kN
摩阻力 KN
——沉井井壁的最大容许
沉井外壁为直壁，井壁侧摩阻力分布图如图所示
Ffk 上下
fk 5 2
fk
(H
5) 93.7
19.4 5 2
19.4 (9 5) 93.7
KN
=11816
=25740kN<
+
地基承载力满足要求!
21.868kN/m2
倾倒混凝土时对垂直面模板荷载 2
标准值Q3k(kN/m2)
新 浇 混 凝 土 对 模 板 的 侧 压 力 标 准 值 G4k ＝ min[0.22γct0β1β2v1/2，γcH]＝min[0.22×24×4×1×1×21/2，24×6.65] ＝min[21.87，151.6]＝21.87kN/m2
顶管工作坑设计与支护施工

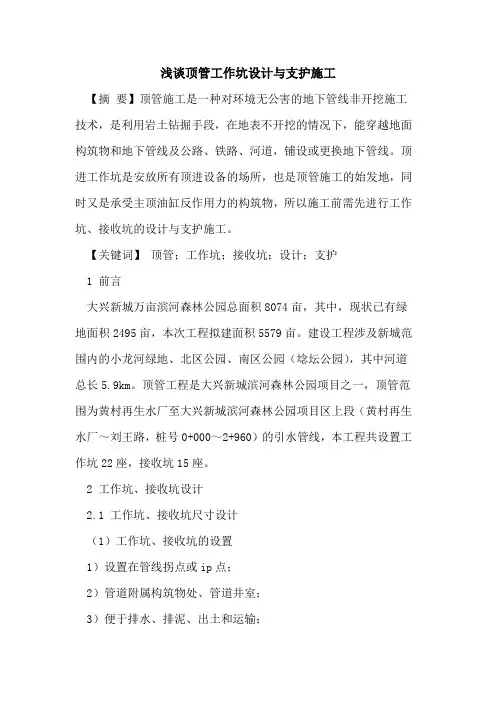

浅谈顶管工作坑设计与支护施工【摘要】顶管施工是一种对环境无公害的地下管线非开挖施工技术，是利用岩土钻掘手段，在地表不开挖的情况下，能穿越地面构筑物和地下管线及公路、铁路、河道，铺设或更换地下管线。
顶进工作坑是安放所有顶进设备的场所，也是顶管施工的始发地，同时又是承受主顶油缸反作用力的构筑物，所以施工前需先进行工作坑、接收坑的设计与支护施工。
【关键词】顶管；工作坑；接收坑；设计；支护1 前言大兴新城万亩滨河森林公园总面积8074亩，其中，现状已有绿地面积2495亩，本次工程拟建面积5579亩。
建设工程涉及新城范围内的小龙河绿地、北区公园、南区公园（埝坛公园），其中河道总长5.9km。
顶管工程是大兴新城滨河森林公园项目之一，顶管范围为黄村再生水厂至大兴新城滨河森林公园项目区上段（黄村再生水厂～刘王路，桩号0+000～2+960）的引水管线，本工程共设置工作坑22座，接收坑15座。
2 工作坑、接收坑设计2.1 工作坑、接收坑尺寸设计（1）工作坑、接收坑的设置1）设置在管线拐点或ip点；2）管道附属构筑物处、管道井室；3）便于排水、排泥、出土和运输；4）尽量避开房屋、地下管线、池塘、架空电线等不利于施工的场所；5）顶管单向顶进时宜设在下游一侧。
（2）工作坑尺寸设计：（见图1）1.混凝土管2.垫铁3.支撑4.横支撑5.千斤顶6.横支撑7.立支撑 8.方木 9.枕木 10.轨道1）底板尺寸：b=d1+s式中：b-矩形工作坑的底部宽度，m；d1-管道外径，m；s-操作宽度，可取2.4～3.2m；2）底板长度：l=l1+l2+l3+l4+l5式中： l-矩形工作坑的底部长度，m；l1-为稳管时，已顶进管节留在导轨上的最小长度，取0.3～0.6m；l2-管节长度，m；l3-输土工作间长度，可取1.2～2.0m；l4-千斤顶长度，m；l5-后背墙的厚度（根据后背墙设计厚度）。
3）工作坑深度：h1=h1+h2+h3式中：h1-工作坑深度，m；h1-地面至管道底部外缘的深度，取4.3m；h2-管道外缘底部至导轨底面的高度，取0.02m；h3-基础厚度，取0.3m；（3）接收坑尺寸设计：1）底板尺寸：长×宽（符合《顶管施工技术及验收规范》接收坑的形状和最小尺寸要求）2）接收坑深度：h2=h1+h3+h4+t式中：h1-地面至管道底部外缘的深度，m；h3-基础厚度，m；h4-顶管机进入接收坑后支撑垫板的厚度，m；t-管壁厚度，m。
