MCS51单片机C语言编程

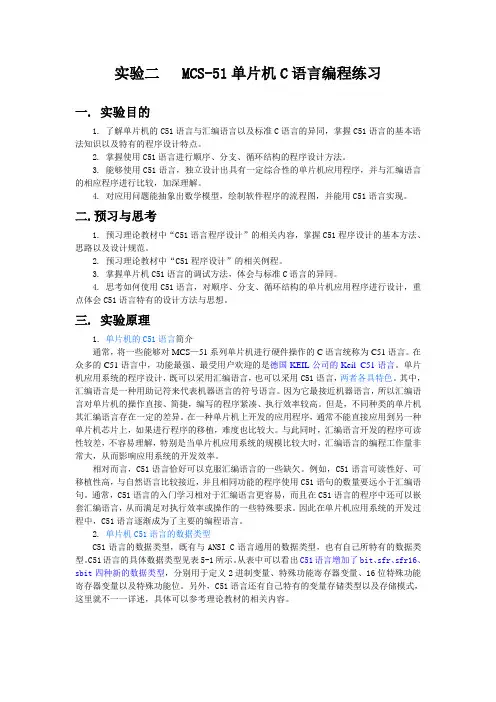

实验二 MCS-51单片机C语言编程练习一. 实验目的1. 了解单片机的C51语言与汇编语言以及标准C语言的异同，掌握C51语言的基本语法知识以及特有的程序设计特点。
2. 掌握使用C51语言进行顺序、分支、循环结构的程序设计方法。
3. 能够使用C51语言，独立设计出具有一定综合性的单片机应用程序，并与汇编语言的相应程序进行比较，加深理解。
4. 对应用问题能抽象出数学模型，绘制软件程序的流程图，并能用C51语言实现。
二.预习与思考1. 预习理论教材中“C51语言程序设计”的相关内容，掌握C51程序设计的基本方法、思路以及设计规范。
2. 预习理论教材中“C51程序设计”的相关例程。
3. 掌握单片机C51语言的调试方法，体会与标准C语言的异同。
4. 思考如何使用C51语言，对顺序、分支、循环结构的单片机应用程序进行设计，重点体会C51语言特有的设计方法与思想。
三. 实验原理1. 单片机的C51语言简介通常，将一些能够对MCS—51系列单片机进行硬件操作的C语言统称为C51语言。
在众多的C51语言中，功能最强、最受用户欢迎的是德国KEIL公司的Keil C51语言。
单片机应用系统的程序设计，既可以采用汇编语言，也可以采用C51语言，两者各具特色。
其中，汇编语言是一种用助记符来代表机器语言的符号语言。
因为它最接近机器语言，所以汇编语言对单片机的操作直接、简捷，编写的程序紧凑、执行效率较高。
但是，不同种类的单片机其汇编语言存在一定的差异。
在一种单片机上开发的应用程序，通常不能直接应用到另一种单片机芯片上，如果进行程序的移植，难度也比较大。
与此同时，汇编语言开发的程序可读性较差，不容易理解，特别是当单片机应用系统的规模比较大时，汇编语言的编程工作量非常大，从而影响应用系统的开发效率。
相对而言，C51语言恰好可以克服汇编语言的一些缺欠。
例如，C51语言可读性好、可移植性高，与自然语言比较接近，并且相同功能的程序使用C51语句的数量要远小于汇编语句。
大学课件MCS51单片机指令系统与汇编语言程序设计
