机械基础期末试题b卷及答案

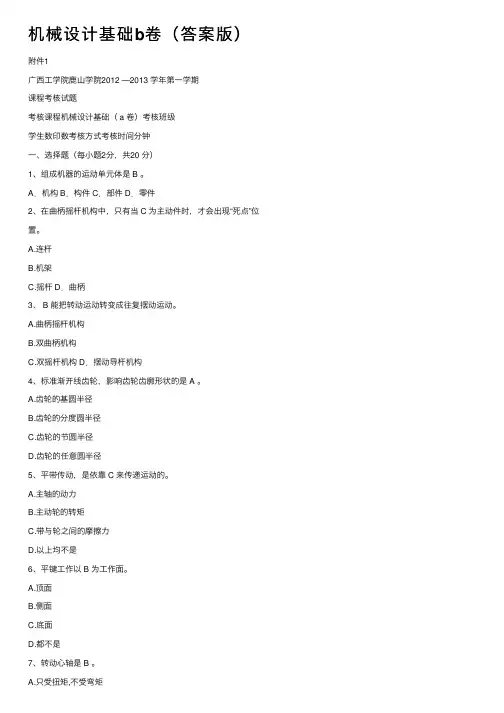

机械设计基础b卷（答案版）
机械设计基础b卷（答案版）附件1⼴西⼯学院⿅⼭学院2012 —2013 学年第⼀学期课程考核试题考核课程机械设计基础（ a 卷）考核班级学⽣数印数考核⽅式考核时间分钟⼀、选择题（每⼩题2分，共20 分）1、组成机器的运动单元体是 B 。
A．机构 B．构件 C．部件 D．零件2、在曲柄摇杆机构中，只有当 C 为主动件时，才会出现“死点”位置。
A.连杆B.机架C.摇杆 D．曲柄3、 B 能把转动运动转变成往复摆动运动。
A.曲柄摇杆机构B.双曲柄机构C.双摇杆机构 D．摆动导杆机构4、标准渐开线齿轮，影响齿轮齿廓形状的是 A 。
A.齿轮的基圆半径B.齿轮的分度圆半径C.齿轮的节圆半径D.齿轮的任意圆半径5、平带传动，是依靠 C 来传递运动的。
A.主轴的动⼒B.主动轮的转矩C.带与轮之间的摩擦⼒D.以上均不是6、平键⼯作以 B 为⼯作⾯。
A.顶⾯B.侧⾯C.底⾯D.都不是7、转动⼼轴是 B 。
A.只受扭矩,不受弯矩B.只受弯矩,不受扭矩C.既不受扭矩,⼜不受弯矩D.既受扭矩,⼜受弯矩8、滚动轴承的基本额定动载荷是指 C 。
A．滚动轴承能承受的最⼤载荷B．滚动轴承能承受的最⼩载荷C．滚动轴承在基本额定寿命L＝106转时所能承受的载荷109、转轴⼯作时承受 A 。
A.转矩和弯矩B.弯矩C.转矩D.摩擦⼒矩10、带传动采⽤张紧轮的⽬的是 D 。
A.减轻带的弹性滑动B.提⾼带的寿命C.改变带的运动⽅向D.调节带的初拉⼒⼆、填空题（每⼩题2分，共20 分）1、机械中制造的单元称为零件，⽽运动的单元称为构件。
2、平⾯机构中，两构件通过点、线接触⽽构成的运动副称为__ ⾼副_ _。
3、根据功能，⼀台完整的机器是由动⼒系统）、执⾏系统、传动系统、操作控制系统四部分组成的。
车床上的主轴属于执⾏部分。
4、理论轮廓曲线相同⽽实际轮廓曲线不同的两个对⼼直动滚⼦从动件盘形凸轮机构，其从动件的运动规律是____相同__的。
5、轴按受载荷的性质不同，分为转轴、⼼轴和传动轴。
机械基础期末试卷(B)答案
《机械基础》技师班期末试卷(B)一、填空（32×0.5分）1、运动副是指使两构件之间既能保持___直接______接触，而又能产生一定相对运动的__联接______。
2、普通平键的工作面是两侧面面，楔键的工作面是上下两面。
、5、凸轮是一个具有_曲线轮廓_____ 或__凹槽_____的构件，一般作主动件，作___等速回转___ 运动或往复直线_______的运动。
6、60Si2Mn钢按用途分类属于合金结构钢，按含碳量分类属于高碳钢，它的最终热处理方法是淬火+中温回火。
7、普通热处理中的“四把火”分别指正火、退火、淬火、和回火。
其中正火或退火8、根据石墨的形态不同，铸铁常可分为灰铸铁、球墨铸铁和可锻铸铁。
其中球墨铸铁铸铁的综合力学性能最佳。
9、常用的间歇运动机构有棘轮机构和槽轮机构两种。
10、平面四杆机构的三种基本形式是曲柄摇杆机构、双曲柄机构、和双摇杆机构。
11、螺纹M24×1.5—6h6g—L，M表示普通螺纹，该螺纹公称直径为12 mm，螺距为1 mm，旋向为右旋，顶径公差带代号为6g，中径公差带代号为6h ，L表示旋合长度是长旋合。
13、根据直轴所受载荷不同，可将其分为心轴、转轴和传动轴三类。
二、判断题（正确的画“О”，错误的画“。
）（15×1分）1、不锈钢中的含碳量越高，其耐腐蚀性越好。
（×）2、在平面连杆机构的“死点”位置，从动件的运动方向不能确定。
（О）3、汽车常用等长双摇杆机构来操纵前轮的转向。
（О )4、40Cr钢是最常用的合金调质钢。
（О）5、铰链四杆机构中的最短杆就是曲柄。
（×）6、铸铁一类的脆性材料适宜于受拉构件的材料。
（×）7、GCr15表示其碳含量为零，而铬含量约为15%。
（×）8、等加速等减速运动规律的s—δ曲线形状为一段抛物线。
（О）10、一般来说，碳钢淬火应选用矿物油作为冷却介质。
（×）11、表面热处理就是改变钢材表面化学成分，从而改变钢材表面的性能。
机械设计基础期末试卷B
端正考风 严肃考纪 诚信应考！广东省华南理工大学-工学院2012-2013学年度第 二 学期《机械设计基础》期末考试试题（B ）卷注意事项：1. 考前请将密封线内填写清楚；2. 所有答案请直接答在试卷上(或答题纸上)；3．考核方式：考试［ ］考查［ ］；考试形式：闭卷［ ］开卷［ ］；4. 考场要求：笔试［ ］机试［ ］；考试时间120分钟。
一、填空题（10分）1．两构件通过面接触组成的运动副称为 副，通过线接触组成的运动副称为 副。
2． 齿轮传动的标准安装是指_______________。
3．铰链四杆机构是按 的不同形式分为三种基本型式的。
4．平面连杆机构当行程速比K________时，机构就具有急回特性。
5．分度圆上的压力角等于____________，摸数取的是____________值，齿厚和齿槽宽____________的齿轮，称为标准齿轮。
7．渐开线齿廓形状取决于_____________________直径大小， 一、选择题（每题2分，共20分）1．当两轴距离较远，且要求传动比准确，宜采用_______。
(1 )带传动 (2）一对齿轮传动 (3) 轮系传动 2．键联接的主要用途是使轮与轮毂之间________(1)沿轴向固定并传递轴向力 (2) 沿轴向可作相对滑动并具由导向性 （3）沿周向固定并传递扭距 (4 安装拆卸方便3．一个渐开线圆柱齿轮上有两个可见圆，______、______和两个不可见圆：___、____。
（1）度圆、齿顶圆； 基圆、齿根圆； （2） 齿顶圆、基圆； 分度圆、齿根圆（3）分度圆、基圆；齿顶圆、齿根圆；（4）齿顶圆、齿根圆；分度圆、基圆4．一蜗杆轴，其两端宜选用_____________。
（1）推力轴承（2）向心轴承（3）向心推力轴承5．自行车轮轴、电风扇叶片、起重机上的起重吊钩、台虎钳上的螺杆、柴油发动机上的曲轴和减速器中的齿轮，以上零件中有（）种是通用零件。
《机械制造技术基础》试题B卷及答案
武汉理工大学教务处试题标准答案及评分标准 （B 卷） | 课程名称：机械制造技术基础一、 简答题：（每小题6分，共30分）1、答：⑴ 低碳钢材料的切削加工性分析：材料的强度和硬度低，但其塑性和韧性大，切削加工时，非常容易出现积屑瘤、鳞刺，严重影响加工质量和加工精度（3分），且不易断屑（3分），故加工性差。
改善措施：① 对低碳钢进行正火处理，以提高材料的硬度，降低其塑性；② 合理地选用刀具材料、刀具几何参数和切削用量。
2、答：由于YT 类硬质合金材料中含有钛合金元素，切削温度较高时，容易与工件材料中的钛元素发生亲和现象，造成刀具表面上的钛元素的流失而加剧刀具的磨损，故YT 类硬质合金不能用来切削不锈钢材料。
3、答：安排加工顺序一般应遵循下列原则： 基面先行（定位基准面先加工）、先粗后精（先粗加工、后精加工）、先主后次（先加工工件的主要加工面、后加工次要加工面）、先面后孔（先加工工件的平面、后加工控系） （本题共6分）4、答：用YT15硬质合金车刀切削45碳钢时，切削用量与刀具寿命的关系式为： ，此式表明：切削速度v 对T 的影响极大，f 次之，而切削厚度对T 的影响最小。
（3分） 故：为提高切削效率，在机床电机功率允许的情况下，应优先采用较大的 p a ，其次采用较大的进给量 f ，v 对T 的影响太大，应慎重确定。
（3分）5、答：车削外圆时：由于切削力的方向不变，主轴旋转时，主轴轴颈始终被压向轴瓦孔的某一侧，故主轴轴颈的圆度误差将直接传给被切削的工件。
（4分）而轴瓦孔的圆度误差基本不影响主轴轴线的回转精度。
（2分）故：对车床主轴轴径的形状精度要求非常高，而对滑动轴承的轴瓦孔的形状精度要求不高。
二、判断题：（正确的划“√”，错误的划“×”，每小题2分，共20分） 第1～5小题，依次为 √ ，× ，× ，√ ，× ；第6～10小题，依次为 × ，× ，× ，√，√ 。
《机械基础》期末考试试卷-B带答案
第1页，共3页二、填空题：（18）1、三角形螺纹的牙型为 ，因其具有较好的 性能，所以，通常用于 。
2、轮齿折断一般发生在 部位，为防止轮齿折断，应进行 强度计算。
3、曲柄摇杆机构中，当 与 处于两次共线位置之一时，出现小传动角。
4、在凸轮机构四种常用的推杆运动规律中， 运动规律有刚性冲击； 运动规律和 运动规律有柔性冲击； 运动规律无冲击。
5、普通螺栓的公称直径为螺纹 ，梯形螺纹的公称直径为螺纹 。
6、轴按所受载荷的性质分类，自行车前轴是7、铰链四杆机构的杆长为a=60mm ，b=200mm ,c=100mm ，d=90mm 。
若以c 为机架，则此四杆机构为 。
8、润滑剂有 、 和 三类。
三、判断题：（15分）1、选择带轮直径时，直径越小越好 （ ）2、局部自由度是与机构运动无关的自由度 （ ）3、压力角越大对传动越有利 （ ）4、受横向载荷的螺栓联接中的螺栓必受剪切力 （ ）5、偏心轮机构是由曲柄摇杆机构演化而来的 （ ）6、挤压就是压缩 （ ）7、圆柱销与销孔之间必须采用过盈配合 （ ）8、对载荷小，而工作平衡的轴可选用球轴承 （ ）9、作用在物体上的力，向一指定点平行移动必须同时在物体上附加一个力偶。
（ ）10、Y 型V 带所能传递功率最大 （ ）第2页，共3页班 级学 号 姓 名※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※装订 线 四、简答题1、何谓标准件？它最重要的特点是什么？试列举出五种标准件。
（6分） 答：2、根据构件的强度条件可以解决工程和实际中的哪三方面的问题？（5分） 答：3、何谓带传动的弹性滑动和打滑？能否避免？（8分） 答：4、齿轮为什么会发生根切现象？（5分） 答：五、计算题：1、机械传动如图所示，根据图示参数和信息，求运动链末端构件的运动速度或行程并标明其运动员方向。
机械基础B卷答案
《机械基础》试卷 共4页 第1页 XXXXXX 考试试题 课程名称： 考试日期：2011年 月 日一、 填空题（每空1分，共20分） 1、蜗杆传动的主要参数有 蜗杆齿数 、 蜗轮齿数 、 蜗杆分度圆直径 、 蜗杆直径系数 、和 蜗杆导程角 等。
2、采用行星轮系，可以将两个独立的运动合成为一个运动，或将一个运动 分解 为两个独立的运动。
3、采用行星轮系，可以将两个独立的运动合成为一个运动，或将一个运动 分解 为两个独立的运动。
4、轮系中含有圆锥齿轮、蜗轮蜗杆、齿轮齿条、其各轮转向职能用画箭头的方法表示。
5、定轴轮系中的传动比等于首轮与末轮的转速之比，也等于该轮系中所有从动齿轮的连乘积与所有主动齿轮系数的连乘积之比。
6、在键24×120 GB／T 1096--2003的标记中，该键为A 型的普通平键，24表示键宽24mm,120表示键长为120mm ，GB/T 1096-2003 表示标准代号。
7、采用A 型和C 型普通平键时，轴上键槽一般用轴向铣刀切制出。
8、在平键连接中，当轮毂需要在轴上沿轴同移动时可采用导向平键。
9、自行车前轴工作时只承受（弯矩），起（支撑）作用。
二、 选择题（每题2分，共30分） 专业：姓名：学号：班级：座位号―――――――――――――――――――――――――装―――――――订―――――――线――――――――――――――――答 题 不 得 超 过 此 装 订 线1、当两轴相距较远，且要求瞬时传动比准确，应采用（C）传动。
A.带B.链C.轮系2、若齿轮与轴之间（A），则齿轮与轴各自转动，互不影响。
A 空套 B.固定 C.滑移3、齿轮与轴之间滑移，是指齿轮与轴周向固定，齿轮可沿（B）滑移。
A. 周向B.轴向C.周向与轴向4、国家标准规定，蜗杆以（B）参数为标注参数，蜗轮以端面参数为标准参数。
A. 端面B.轴面C. 法面5、在中间平面内，阿基米德蜗杆传动相当于（ A）的传动。
机械设计基础 B卷 答案
湖南机电职业技术学院2007-2008学年度第二期焊接0701 班 《机械设计基础》期末考试答案 B 卷一、 判断题（论述正确的在括号后面打“√”，错误的打“X ”。
每题1分，共20分）1、拉压变形时其内力称为轴力，常用N F 表示，若用截面法计算出轴力为正，表示杆件受拉伸，若轴力为负，则表示杆件受压缩。
（√ ）2、静力学研究的对象是刚体，材料力学研究的对象是变形固体。
（ √ ）3、变形固体五种基本变形，即拉压变形、剪切与挤压变形、扭转变形及弯曲变形、组合变形。
（ √ ）4、圆轴发生扭曲变形时，剪应力最大值出现在其轴线部位。
（X ）5、平面任意力系的平衡方程有3种形式，一是基本形式、一是二矩式、一是三矩式。
（ √ ）6、平面汇交力系中各力矢构成的力多边形自行封闭或各力矢的矢量和等于零，则物体平衡。
（ √ ）7、固定端约束反力通常用一组正交的约束反力和一个约束反力偶来表示。
（√ ）8、平面任意力系向一点简化的结果是：一个主矢和一个主矩，主矢与简化中心的位置无关，主矩与简化中心的位置有关。
（√ ） 9、求内力的常用方法是截面法，截面法解题有两个步骤。
（ X ） 10、轴向拉伸时的内力是轴力，压缩时的内力叫剪力。
（ X ） 11、材料的许用应用是由材料的结构形式决定的，与材料的性质无关。
（X ） 12、杆件受剪切变形时，无挤压变形。
（X ） 13、键联接的主要作用是实现轴和轮毂零件之间的周向固定，并传递转矩 。
（ √ ）14、螺纹联接对同一公称直径，按螺距大小分为粗牙螺纹和细牙螺纹。
（ √ ） 15、螺纹联接的防松可以通过摩擦防松和机械防松等办法。
（√ ）16、花键联接由外花键和内花键组成， 工作时靠键齿的侧面互相挤压传递转矩。
（ √ ）17、二力构件受力特点是：两力大小相等、方向相反、作用线在同一直线上。
（√ ）18、力偶不能与一个力等效，也不能与一个力平衡，力偶只能用力偶来平衡。
《机械基础》期考末试卷(B卷)附答案
20**-20**学年第一学期《机械基础》期末考试卷（B卷）（考试时间100分钟）（闭卷）一．填空题（每空1分，共20分）1．螺纹联接中，当被联接件之一厚度太厚，不宜加工成通孔，且需经常装拆的场合，宜采用联接。
2．带传动中，弹性滑动是由于而引起的相对滑动。
打滑是由于面引起的相对滑动。
3．为避免降低承载能力，滑动轴承的油槽应开在。
4．滚动轴承是标准件，它的内孔与轴颈一般采用配合，它的外圈与承孔一般采用配合。
5．螺纹代号为M12－5g6g表示的是螺纹。
（填外、内）6．渐开线齿轮不仅瞬时传动比恒定，而且能使中心距具有性7．凸轮机构中的从动杆锁合方式有外力锁合和锁合。
8．能实现间歇运动的机构有__________和__________。
9．离合器在机器过程中可以实现接合和分离，而联轴器必须在时实现接合或分离。
10．强化钢材的完整过程是。
11．、和是齿轮几何尺寸计算的主要参数。
12．揭示构件所受内力最有效的方法是。
13．带传动的张紧方法通常有和两种。
二．判断题（正确的在括号内打“√”，错误的在括号内打“×”，每题1分，共15分）1．在四杆机构中，可利用加飞轮的方法来克服它的死点。
（）2．差动轮系和行星轮系的主要区别在于差动轮系有一固定的中心轮。
（）3．制动器一般都是利用摩擦力矩来消耗机器运转部件的动力，达到制动的目的。
（）4．相对位移螺旋传动，螺杆两端的螺纹旋向相同。
（）5．油缸速度×活赛面积＝输入流量。
（）6．通常所说齿轮的压力角是指分度圆上的压力角。
（）7．可用键来实现轴上零件的轴向定位。
（）8．型号为203的滚动轴承的内径是15mm。
（）9．螺纹的牙形角越大，螺旋副就越容易自锁。
（）10．分力一定比合力小。
（）11．曲柄滑块机构是曲柄摇杆机构的演化形式。
（）12．金属材料的硬度越高，零件的寿命就越长。
（）13．力偶可以在作用面内任意移动，而不改变它对刚体的作用效果。
（）14．气压传动工作环境适应性好，允许的工作温度范围宽。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
佛山市联创汽车职业学校2013—2014学年第一学期
《机械基础》期末考试B 卷
该试题适用班级：1207班
一、填空题(每2分，共40分)。
1、设计机械零件时，保证零件在规定期限内不产生失效所依据的原则，称为 。
2、两构件之间直接接触，又能作一定相对运动的联接，称为 。
3、在铰链四杆机构简图中，固定不动的称为 。
4、铰链四杆机构可按 摇杆 的存在情况分为三种基本形式：曲柄摇杆机构、双曲柄机构和双摇杆机构。
5、在曲柄摇杆机构中，存在着一个位置使得曲柄不可转动，机构的这种位置称为 。
6、在推程或回程中，从动件所移动的距离称为 ，用h 表示。
7、形位公差带有四个基本要素构成，即公差带的形状、大小、方向和 。
8、按结构特点和工作原理；键连接可分为 ，半圆键和楔键联接。
9、螺是在圆柱（或圆锥）表面上沿 切制出的具有相同截面的连续
凸起和沟槽。
10、螺旋传动由螺杆（螺旋），螺母和机架组成，将主动件的回转运动变为从动
件的 。
11、摩擦型带传动按带横街面的形状的不同分为：平带传动、 、
多楔带传动、圆带传动。
12、常见的齿轮失效形式有 、齿面点蚀、齿面磨损、齿面胶合。
13、按照蜗杆齿廓曲线的形状，普通圆柱蜗杆传动又分为 、环
面蜗杆传动、锥蜗杆传动。
14、根据轮系在运转时各齿轮的轴线相对于机架的位置是否固定，可以分
为和周转轮系两种基本类型。
15、在定轴轮系中的传动比正负号取决于。
16、轴的主要功用是支承旋转零件，使其具有确定的，
以传递动力和运动。
17、按摩擦性质，轴承可分为滑动轴承和两大类。
18、滚动轴承代号中的基本代号是一个基础，由，尺寸系列代号
和内径代号组成。
19、刚性联轴器按照能否补偿轴线偏移分为和可移式联轴
器两大类。
20、牙嵌式离合器的牙型有三角形、、梯形、锯齿形等。
二、判断题（每题2分，共30分）。
1、组成机构的各个相对运动部分称为零件。
（）
2、构件和运动副是机构最基本的组成部分。
（）
3、凸轮从动件的运动规律只有等速运动规律。
（）
4、公差带的大小由公差值决定；公差带相对零线的位置由靠近零线的上偏差或
下偏差决定。
（）
5、“
摇杆机构 B.双曲柄机构 C.曲柄摇杆机构
2、下列运动副属于高幅的是( )
A.移动副
B.转动副
C.齿轮副
3、形位公差带的基本构成要素是公差带的形状( )
A.大小、方向
B.大小、位置
C.方向、位置
D.大小、方向和位置
4、为了使带传动可靠，一般要求小带轮的包角a1大于等于（）
A、90度
B、120度
C、150度
D、60度
5、Tr24X10(P5)LH-7H，其中Tr和P5分别代表（）
A、普通螺纹、导程
B、普通螺纹、螺距
C、梯形螺纹、螺距
D、梯形螺纹、导程
6、国家标准规定，分度圆上的齿形角为标准值，其值为（）
A、20度
B、15度
C、25度
D、30度
7、直齿圆锥齿轮传动的正确啮合条件是（）
A、两齿轮的大端面模数相等
B、两齿轮的大端齿形角相等
C、两齿轮的大端面模数相等，两齿轮的大端齿形角不相等
D、两齿轮的大端面模数相等，两齿轮的大端齿形角相等
8、图示铰链四杆机构是（）。
Ａ. 曲柄摇杆机构；Ｂ.双曲柄机构；Ｃ. 双摇杆机构。
9、能实现间歇运动的机构是（）。
Ａ. 曲柄摇杆机构；Ｂ. 双摇杆机构；Ｃ. 槽轮机构；Ｄ. 齿轮机构。
10、液压传动不宜用于（）的场合。
Ａ. 实现控制；Ｂ. 定传动比；Ｃ. 大型机械；Ｄ.要求无级调
《机械基础》期末考试B卷答案
一、填空题
1、设计计算准则
2、运动副
3、机架
4、曲柄
5、死点位置
6、行程
7、位置
8、平键连接
9、螺旋线 10、直线运动
11、V带传动 12、轮齿折断 13、圆柱蜗杆传动 14、定轴轮系
15、外齿合的次数 16、工作位置 17、滚动轴承 18、类型代号
19、固定式联轴器 20、矩形
二、判断题
三、选择题。
