⒉ 六个投影面的展开
目录导航
仰视
主视
俯视
7
3.基本视图的三等规律
一：长对正 二：高平齐 三：宽相等 高平齐 长对正
目录导航
8
剖视图
目录导航
问题：当机件的内部形状较复杂时，视图上将出现许多虚 线，不便于看图和标注尺寸。
解决办法？采用剖视图
9
一、剖视图的概念
⒈ 剖视图的形成
目录导航
假想用一剖 切面将机件剖开，
隙。
（7）图线的颜色深浅程度要一致，不要粗线深、细线浅。
15
目录导航
约2～5mm 应线段相交
我们公司规定为： 一般略小于一个 字高，约等于一 个当前字高。
应是线段而不是短划
应留间隙
用细实线代替 点划线
针对较小的部位。
应用线段相交
16
断裂处边界线的线型选用
目录导航
断裂画法通常可分为单边断裂和中间断裂，绘制断裂处的边界线有三 种线型可供选用，即：波浪线、双折线和细双点画线。选用时应根据机件的 具体情况并考虑绘图的方便来选取。并且应注意细双点画线必须成对使用。 1 中断处的边界线：可用波浪线、双折线和细双点画线； 2 单边断裂的边界线：可用波浪线、双折线； 3 局部视图中的断裂边界线：可用波浪线、双折线； 注：“2”、“3”条中不允许用细双点画线作为断裂处的边界线。
35
目录导航
(2) 线性尺寸数字的注写方向： 线性尺寸数字的注写方向，有两种注写方法。 方法一：水平尺寸的数字字头向上；铅垂尺寸的数字字头 朝左；倾斜尺寸的数字字头应有朝上的趋势。
58
R1
(8)
.5
C2
M20-6g 28
38
20
机械制图规范
机械制图的基本要求一、图纸幅面绘制机械图样时，优先采用5种规定的图纸基本幅面，分别是：A0、A1、A2、A3、A4。
必要时，也允许选用所规定的加长幅面。
加长幅面的尺寸由基本幅面的短边成整数倍增加后得出。
二、图框格式在图纸上，图框线必须用粗实线画出，其格式分为不留装订边和留有装订边两种，但同一产品的图样只能采用一种格式。
三、标题栏gb/t10609.1-89对标题栏的内容、格式和尺寸作了规定，标题栏的文字方向应为看图方向，标题栏的外框为粗实线，里边是细实线，其右边线和底边线应与图框线重合。
四、比例（gb/t14690-93）比例是图中图形与实物相应要素的线性尺寸之比。
需要按比例绘制图样时，应由规定的系列中选取适当的比例。
为了能从图样上得到实物大小的真实感，应尽量采用原值比例(1:1)，当机件过大或过小时，可选用表规定的缩小或放大比例绘制，但尺寸标注时必须注实际尺寸。
一般来说，绘制同一机件的各个视图应采用相同的比例，并在标题栏中填写。
当某个视图需要采用不同比例时，可在视图名称的下方或右侧标注比例。
五、字体(gb/t14691-93)图样中书写的字体必须做到：字体工整、笔画清楚、间隔均匀、排列整齐。
字体的高度（用h表示）的公称尺寸系列为1.8，2.5，3.5，5，7，10，14，20mm。
字体高度代表字体的号数。
1. 汉字汉字应写成长仿宋体，并应采用国家正式公布推行的简化字。
汉字的高度不应小于3.5mm，其字宽一般为字高的2/3。
长仿宋体的书写要领是：横平竖直，注意起落，结构匀称，填满方格. 二数字和字母2. 数字和字母有直体和斜体两种。
一般采用斜体，斜体字字头向右倾斜，与水平线约成75°角。
在同一图样上，只允许选用一种形式的字体。
六、图线（gb/t17450-1998）1. 图线线型及其应用gb/t17450-1998《技术制图图线》中规定了15种基本线型，每种基本线型的变形有四种。
图线的宽度(用d表示)分为粗线、中粗线、细线三种，其比例关系是４:2:1。
机械制图规范(实用版)
注：1．绘制技术图样时，应优先采用基本幅面。
必要时，也允许采用第二选择的加长幅面或第三选择的加长幅面。
2．加长幅面的图框尺寸，按所选用的基本幅面大一号的图框尺寸确定。
例如A2×3的图框尺寸，按A1的图框尺寸确定，即e 为20（或c 为10），而A3×4的图框尺寸，按A2的图框尺寸确定，即e 为10（或c 为10）。

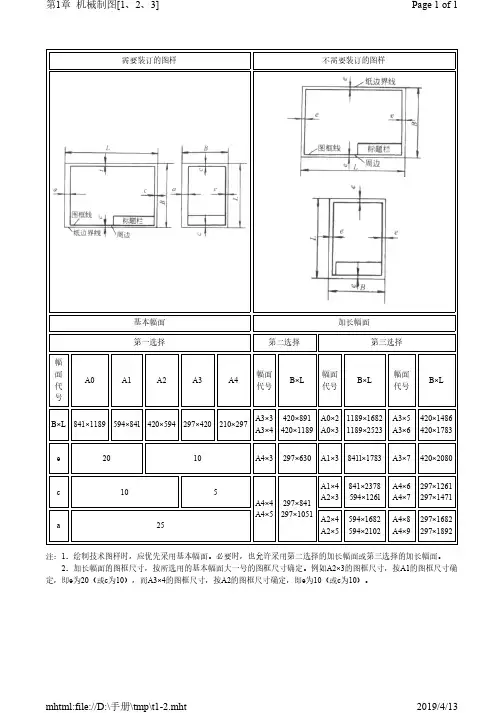

需要装订的图样不需要装订的图样基本幅面加长幅面第一选择第二选择第三选择幅面代号A0A1A2A3A4幅面代号B×L幅面代号B×L幅面代号B×LB×L 841×1189594×84l 420×594297×420210×297A3×3A3×4420×891420×1189A0×2A0×31189×16821189×2523A3×5A3×6420×1486420×1783e 2010A4×3297×630A1×3841l×1783A3×7420×2080c 105A4×4A4×5297×841297×1051A1×4A2×3841×2378594×126l A4×6A4×7297×1261297×1471a 25A2×4A2×5594×1682594×2102A4×8A4×9297×1682297×1892Page 1 of 1第1章 机械制图[1、2、3]基本要求举例必要时可以用细实线在图纸周边内画出分区图幅分区数目按图样的复杂程度确定．但必须取偶数。
机械制图规范
9. 尺寸标注样例
角度 尺寸界线应沿径向引出，尺寸线画成圆弧，圆 心是角的顶点。尺寸数字应一律水平书写，一 般标注在尺寸线的中断处，必要时也可按右图 的形式标注。 大圆弧 在图纸范围内无法标出圆心位置时，可按右图 标注。 球面 标注球面的尺寸，应在ø或R前加注“S”。不 致引起误解时，则可省略。
材料表：
材料表放在标题栏的上方。 材料表应包含件号、图号或标准号、名称及规格、数量、 材料牌号、重量、备注等信息。
主要有3种比例系列 1、原始比例，1：1，适用于零 件比较小，一张图可以放下的情 况。
2、放大比例，5：1，2：1或者 其他比例。适用于，零件小，结 构复杂，需要放大才能表达清楚 的情况。
06.CAD尺寸标注的设置
调整的设置 调整方式 选择第一个，最佳效果即可。 标注特征比例 选按布局缩放标注。我比较习惯布 局作图，所以我选的是按布局。模 型空间作图，要选全局比例。 文字位置 选尺寸线旁边。
06.CAD尺寸标注的设置
主单位的设置 精度，小数点后2位；后续消零一定 要选上，要不然后边带2个零，很难 看。 线性标注 单位格式选择小数； 角度标注 单位格式选择十进制； 其余按系统默认即可。
06.CAD尺寸标注的设置
符号和箭头的设置 机械制图中，常用的箭头为实心闭 合箭头，大小2.5个单位。
圆心标记、折断标注、半径折弯标 注、线性折弯标注和弧线标注这些 用的不多，使用系统默认即可。
06.CAD尺寸标注的设置
文字的设置 文字外观 高度设置为3.5个单位，文字样式选 择自己常用的样式。 文字位置 垂直和水平位置，设置为置中。文 字偏移，1个单位即可。视图方向， 工程上习惯从左到右看图。 文字方向 一般为与直线对齐。 选项 不需要文字边框。
(完整版)机械制图常用规范
字体号数（h）的公称尺寸系列为（mm）：1.8，2.5，3.5，5，7，10，14，20。汉字高h不小于3.5mm，上下标的字体高度应比正常字体小一号。
汉字应采用长仿宋体（字宽～0.7h），和国家正式公布推行的简化字。
字母和数字分A型和B型，A型字体的笔画宽度为h/14、B型字体的笔画宽度为h/10；字母和数字的书写有直体和斜体。同一张图样的字体型式和书写方法应一致。
3.1图线（GB/T 17450-1998《技术制图图线》）
图线宽度（d）系列为（mm）：0.13，0.18，0.25，0.35，0.5，0.7，1，1.4，2.0。应用时应根据图形大小、复杂程度和缩放复制要求确定。
表1-3常用基本线型及其应用
机械图样上的图线宽度一般分粗线和细线两种，粗线与细线的宽度比为2：1，通常粗线宽为
3.1
3.2形位公差表示法
形状和位置公差的标注方法应遵循GB/T 1182《形状
和位置公差通则、定义、符号和图样表示法》。
3.3装配图上的序号图1-3序号和指引线
装配图中的每一种零、部件均应编号。一个部件可以编写一个序号，同一种零、部件用一般标注一次，必要时可以重复标注。装配图中零、部件的序号，应与明细栏（表）中的序号一致。
（1：2.5）
（1：2.5×10n）
（1：3）
（1：3×10n）
（1：4）
（1：4×10n）
1：5
1：5×10n
（1：6）
（1：6×10n）
1：10
放大
2：1
2×10n：1
（2.5：1）
（2.5×10n：1）
（4：1）
（4×10n：1）
机械制图规范
机械制图规范机械制图的基本要求一、图纸幅面绘制机械图样时，优先采用5种规定的图纸基本幅面，分别是:A0、A1、A2、A3、A4。
必要时，也允许选用所规定的加长幅面。
加长幅面的尺寸由基本幅面的短边成整数倍增加后得出。
二、图框格式在图纸上，图框线必须用粗实线画出，其格式分为不留装订边和留有装订边两种，但同一产品的图样只能采用一种格式。
三、标题栏gb/t10609.1-89对标题栏的内容、格式和尺寸作了规定，标题栏的文字方向应为看图方向，标题栏的外框为粗实线，里边是细实线，其右边线和底边线应与图框线重合。
四、比例(gb/t14690-93)比例是图中图形与实物相应要素的线性尺寸之比。
需要按比例绘制图样时，应由规定的系列中选取适当的比例。
为了能从图样上得到实物大小的真实感，应尽量采用原值比例(1:1)，当机件过大或过小时，可选用表规定的缩小或放大比例绘制，但尺寸标注时必须注实际尺寸。
一般来说，绘制同一机件的各个视图应采用相同的比例，并在标题栏中填写。
当某个视图需要采用不同比例时，可在视图名称的下方或右侧标注比例。
五、字体(gb/t14691-93)图样中书写的字体必须做到:字体工整、笔画清楚、间隔均匀、排列整齐。
字体的高度(用h表示)的公称尺寸系列为1.8，2.5，3.5，5，7，10，14，20mm。
字体高度代表字体的号数。
1. 汉字汉字应写成长仿宋体，并应采用国家正式公布推行的简化字。
汉字的高度不应小于3.5mm，其字宽一般为字高的2/3。
长仿宋体的书写要领是:横平竖直，注意起落，结构匀称，填满方格. 二数字和字母2. 数字和字母有直体和斜体两种。
一般采用斜体，斜体字字头向右倾斜，与水平线约成75?角。
在同一图样上，只允许选用一种形式的字体。
六、图线(gb/t17450-1998)1. 图线线型及其应用gb/t17450-1998《技术制图图线》中规定了15种基本线型，每种基本线型的变形有四种。
图线的宽度(用d表示)分为粗线、中粗线、细线三种，其比例关系是,:2:1。
机械制图要求规范-国家标准-20211114104801
机械制图要求规范国家标准20211114104801一、图纸幅面和格式1. 图纸幅面：按照国家标准，机械制图图纸幅面分为A0、A1、A2、A3、A4、A5等六种规格，其中A0幅面最大，A5幅面最小。
制图时，应根据实际需要选择合适的图纸幅面。
2. 图纸格式：机械制图图纸应包括栏、绘图栏、比例尺、图纸编号等要素。
栏应包含图名、比例、材料、绘图人、审核人、批准人等信息；绘图栏应包含视图、剖视图、断面图等；比例尺应清晰标示；图纸编号应具有唯一性。
二、线条、符号和标注1. 线条：机械制图中常用的线条包括实线、虚线、点划线、双点划线等。
实线表示可见轮廓线，虚线表示不可见轮廓线，点划线表示中心线，双点划线表示断裂线。
制图时，应根据实际需要选择合适的线条。
2. 符号：机械制图中常用的符号包括尺寸符号、表面粗糙度符号、焊接符号等。
尺寸符号用于标注零件尺寸，表面粗糙度符号用于表示零件表面质量要求，焊接符号用于表示焊接方式。
制图时，应按照国家标准正确使用符号。
三、视图和剖视图1. 视图：机械制图中的视图包括主视图、俯视图、左视图、右视图、仰视图、后视图等。
制图时，应根据零件的结构特点选择合适的视图，以充分展示零件的形状和尺寸。
2. 剖视图：机械制图中的剖视图包括全剖视图、半剖视图、局部剖视图等。
制图时，应根据零件的结构特点选择合适的剖视图，以清晰展示零件的内部结构。
四、图纸绘制要求1. 绘图工具：机械制图应使用专业的绘图工具，如绘图板、绘图笔、绘图墨水等。
绘图时，应保证图纸清晰、整洁。
2. 绘图规范：机械制图应遵循国家标准，如《机械制图通用规范》（GB/T 4458.12002）等。
制图时，应按照规范要求进行绘图。
3. 图纸审核：机械制图完成后，应进行审核。
审核内容包括图纸的完整性、准确性、一致性等。
审核通过后，方可进行后续的制造、加工等环节。
机械制图要求规范国家标准20211114104801五、比例和尺寸标注1. 比例：机械制图中的比例应按照国家标准进行选择，如1:1、2:1、1:2等。
机械制图要求规范-国家标准
(1) 所注尺寸以mm为单位时单位符号省略，如用其他单 位必须注明；
(2) 所注尺寸数值是物体的真实大小，与图形大小及作 图准确度无关；
(3) 所注尺寸为物体的最后完工尺寸，否则应另加说明； (4) 每一尺寸只标注一次，应标注在该结构最清晰的图
形上。
精选课件
15
2．标注尺寸的基本要素
一个完整的尺寸标注应包括四个要素： 尺寸界线、尺寸线、尺寸线终端和尺寸数字。
（a）
精选课件
（b）
16
(1) 尺寸界线
用细实线绘制，可由图形的轮廓线、轴线、对称中心 线等图线引出或代替。
(2) 尺寸线
用细实线绘制在尺寸界线之间，不能由其他图线引出 或代替。
尺寸线和尺寸界线一般互相垂直，必要时允许倾斜，如 图3-9b。
相互平行的尺寸线，应小尺寸在内、大尺寸在外。平行 距离一般为5～7mm。
弧交AC于F；
③ 作线段AF的垂直平分线， 交长轴于O1、交短轴于O2。
K1
分别找出O1、 O2的对称点
O3 、O4；
E
O4 FC
O1 O D O2
N
B O3
N1
④ 连接O1O2、O1O4、O3O2、O3O4，分别以O1、O3为圆
心，以O1A为半径画弧至连心线；以O2、O4为圆心，以O2C
为半径画弧至连心线，即得椭圆。
应留出间隙。 (3) 画圆时，中心线超出轮廓线3～5mm。当圆太小时，
可用细实线代替点画线。 见图3-8。
精选课件
13
图 3-8 图线注意事项
精选课件
14
五、尺寸标注（GB/T4458.4－2003）
尺寸标注是生产中零件加工和装配的直接依据。因此 必须严格按照国标规定进行。
机械制图标注规范
64
R4
45
48
80 100
4
7
68
机械制图—第一章制图基本知识和技能
(2) 尺寸界线一般应与尺寸线垂直。必要时才允 许倾斜，如下图φ70和φ24尺寸的尺寸界线。
(3) 在光滑过渡处标注尺寸时，必须用细实线将 轮廓线延长，从它们的交点处引出尺寸界线。
45
70
24
(a) (b)
机械制图—第一章制图基本知识和技能
a
标 题栏
c
标 题栏
c 竖装
c
横装
机械制图—第一章制图基本知识和技能
纸边界线 纸 边界线 细实线 （细 实线） 对中符号（粗实线）伸入图框内 对 中符号（粗实线）伸入图框5 内mm 5 mm
图框线 图 框线 粗实线 （粗 实线）
标题栏
（ a）
（b）
机械制图—第一章制图基本知识和技能
纸边界线 纸 边界线
2）.尺寸线 尺寸线用来表示所注尺寸的度量方向。 (1) 尺寸线用细实线绘制，其终端有箭头和斜线两种形 式。箭头终端适用于各种类型的图样。 斜线终端：必须在尺寸线与尺寸界线相互垂直时才能使 用。斜线终端用细实线绘制，方向以尺寸线为准，逆时 针旋转45°画出。
～ 6d ～ 6d 尺 寸 界线 尺寸 界 线 尺 寸线 尺寸 线
机械制图—第一章制图基本知识和技能
2.图线画法及其注意的问题
（5）在较小的图形上绘制点画线或双点画线有困 难时，可用细实线代替。
（6）虚线与虚线相交、虚线与点画线相交，应以 线段相交；虚线、点画线如果是粗实线的延长线，应 留有空隙；虚线与粗实线相交，不留空隙。 （7）图线的颜色深浅程度要一致，不要粗线深细 线浅。
20
机械制图规范
机械制图规范一、制图一般规范1、图纸幅面和格式图纸幅面和格式由国家标准 GB／T 14689—1993《技术制图图纸幅面和格式》规定。
1）图纸幅面图纸幅面指的是图纸宽度与长度组成的图面。
绘制技术图样时应优先采用表1所规定的基本幅面。
必要时，也允许加长幅面。
表1图纸幅面及图框格式尺寸2）标题栏和明细表（GB/T 10609.1 – 1989）每张图纸上都必须画出标题栏，装配图有明细表。
标题栏按图1所示绘制和填写，明细表按图2所示绘制和填写。
图1 标题栏图2 明细表2、字体（GB／T 14691—1993）（1）书写字体必须做到：字体工整、笔画清楚、间隔均匀，排列整齐。
（2）字体的号数，即字体高度h，其公称尺寸系列为：1.8，2.5，3.5，5，7，10，14，20mm。
（3）汉字应写成长仿宋体字，并采用国家正式公布推行的简化字。
汉字的高度h不应小于3.5mm，其字宽一般为 h（约0.7h）。
（4）汉字书写的要点在于横平竖直，注意起落，结构均匀，填满方格。
（5）字母和数字分为A型和B型。
A型字体的笔画宽度d为字高（h）的1/14，B型字体笔画宽度为字高的1/10。
在同一图样上只允许选用一种型式的字体。
字母和数字可写成斜体或直体，但全图要统一。
斜体字字头向右倾斜，与水平基准线成75°。
3、图线1）基本线型根据国标GB/T 17450－1998《技术制图图线》，在机械制图中常用的线型有实线、虚线、点画线、双点画线、波浪线、双折线等（见表2）。
表2基本线型及应用2）图线的宽度图线的宽度d应根据图形的大小和复杂程度，在下列数系中选择：0.18，0.25，0.35，0.5，0.7，1，1.4，2mm。
在机械图样上，图线一般只有两种宽度，分别称为粗线和细线，其宽度之比为2：1。
在通常情况下，粗线的宽度采用0.5或0.7 mm，细线的宽度采用0.25或0.35 mm。
在同一图样中，同类图线的宽度应一致。
《机械制图》国家标准规定
如果按留装订边的格式绘制图框则装订边的尺寸为25mm另三边的尺寸为 10mm或5mm,即表中的尺寸 a、c。
二、标题栏 （GB10609.1—89） GB10609.1—89）
标题栏画在图纸的右下角并靠于边框线，如图所示。
标题栏
标题栏
注意： 注意： 1.栏内的格线均为细实线； 2.填写时应打上格子认真书写； 3.图名、校名写成10号字，其余的写成7号字。
⑵ 尺寸线 用细实线绘制，与所标注的线段平行。 尺寸线不能被其他图线代替，也不能作为其他图线的延长线，即 必须单独画出。标注圆或圆弧的尺寸时 尺寸线应过圆心。 ⑶ 箭头 为尺寸线终端形式中的一种，箭头的 画法如图所示。 作图时若画箭头的位置不够,可用45° 斜线或圆点来代替，如下图所示。 ⑷ 尺寸数字 尺寸数字应注写清楚且不允许被任何所穿过，若无法 避免时应将图线断开。应注意尺寸数字的注写位置和方向 线性尺寸的数字一般注写在尺寸线的上方，也允许注写在 尺寸线的中断处。垂直方向 的尺寸数字应注写在尺寸线的 左边方向向左,如图所示。
注意：1.图形不论放大或缩小均应注其实际尺寸； 2.一般将作图的比例写在标题栏比例栏目中。
1-3字体 （GB/T14691-93） 字体 ）
1.汉字 汉字 图样中的汉字应写成长仿宋体。 长仿宋体。 长仿宋体 字体的字号表示字的书写高度（h)，有1.8、2.5、3.5、5、7、10、14、 h 和20（mm）等字号，字宽一般为 2 。 按规定汉字字高不得小于3.5mm。 按规定汉字字高不得小于 。
第1章 <机械制图>国家标准规定 机械制图>
1-1图纸幅面和格式 1-2比例 1-3字体 1-4图线 1-5尺寸标注
概述
为了规范各项技术工作，国家标准技术制图颁布了一系列的标准。 基本常识： 基本常识： 国家标准代号中各字母、数字表示的意义
机械制图规范
机械制图1.每个产品或零、部件，应尽可能分别绘制在单张图样上。
如果必须分布在数张图样时，主要视图、明细栏、技术要求，一般应配置在第一张图样上。
（主要针对复杂外壳或者装配图等）2.零（部）件和总装图必须标注净重，以千克为单位时不标注单位。
重量小于10克的零（部）件可以用克做单位，要标注单位g。
3.按比例绘制图样时应由表1规定的系列中选取适当的比例，必要时也允许选取表2中的比例。
4.产品图样只有1张图纸时，可省略填写页码。
当超过一张时，需标明共几页，第几页。
5.装配明细栏表头的高度为14mm，其余每栏的高度为7mm。
6.技术要求规范：(1)条文应编顺序号，仅有一条时，不写顺序号；(2)顺序号后应加标点符号“.”；(3)每一条文最后不加标点符号；(4)技术要求序号中的内容，应按照总装配图、部件图、零件图的“设计要求→工艺加工→检验方法→搬运规定”的顺序来编制。
7.产品图样中的汉字、字母、数字均采用Chinesef_fs。
字符大小的公称尺寸系列为：1.8、2.5、3.5、5、7。
汉字的宽高比一般为0.7，字母、数字的宽高比一般为0.5。
当汉字与字母、数字混合使用时，宽高比应根据汉字进行设定。
8.图样中的箭头设置如下图：9.当零件较小，尺寸无法标注时，可按如下标注：10.标注剖面为正方形结构尺寸时，可在正方形边长尺寸数字前加注符号“□”或“B×B”11. 标注板状零件的厚度时，可在尺寸数字前加注符号“t”12.45°倒角和非45°倒角的标注如下：13. 同一零件相隔的剖面或断面应使用相同的剖面线，相邻零件的剖面线应该用方向不同间距不同的剖面线14. 特定剖面符号分类示例如下图：15. 局部放大图设置如下：16.表面粗糙度：17.钢板、铜板的表面和冲切断裂面一般不必标注表面结构要求符号及等级，如有特殊要求的，要标注表面结构要求符号及等级，然后由工艺员安排相应的加工设备和工序来达到图纸要求，例如：钢板的表面用磨床加工和研磨加工、用精冲工艺提高钢板的冲切断裂面的表面结构要求等级。
机械制图规则
1. 图纸幅面及图框格式
2. 图纸幅面
2523 2102 1982 1682 1471 1261 1051 A45
630
420
A44
A43 A3 A4
297
A1 A2 A33 A34
594 891 1486 1783 2080 2378
210
3. 图框格式
L L e c c B e e L e e L c c
尺寸线成为轮廓线的延长线
尺寸线成为中心线的延长线
尺寸线与中心线重合 尺寸线与轮廓线重合
(1) 尺寸线不能用其它图线代替，一般也不得与其它图线重合或画在其延长线上。 (2) 标注线性尺寸时，尺寸线必须与所标注的线段平行。
5. 同一张图上，数字及箭头的大小应保持一致
数字与箭头太小
数字与箭头太大
数字要采用标准字体，且书写工整，不得潦草。在同一张 图上，数字及箭头的大小应保持一致。
5. 画线注意事项示例
A1 虚线画相交。 B1 虚线段应断开。
C1 B1
C1 圆心应为画的交点。 D1 点画线的两端是画， 应超出图形外2~5mm。 E1 可用细实线代替点画线。
D1
A1
E1
四、字体
字体指的是图中文字、字母、数字的书写形式。国 家标准 GB／T 14691—1993《技术制图 字体》规定 了对字体的要求。
3. 图线应用示例
F1 K2 G2 A1 B3 G1 B2 B1
C1
A1
C2
D1
K1
A1 B1 B2 B3 C1 C2 D1 F1 G1 G2 K1 K2
可见轮廓线 尺寸线及尺寸界线 剖面线 重合断面的轮廓线 断裂处的边界线 视图和剖视的分界线 断裂处的边界线 不可见轮廓线 对称中心线 轨迹线 相邻辅助零件的轮廓线 极限位置的轮廓线
机械制图规范
机械制图规范郑州市加滋杰交通科技股份有限公司机械制图规范仅供内部使用，严禁外泄）版次：A/0状态：试用发行日期：2013 年11 月归口部门：研发中心硬件研发部目录前言 0主题内容与适用范围 0规范性引用文件 0第一部分图纸规范和标准 (2)1.1 图号的编制 (2)1.1.1 项目图号的编制 (2)1.1.2 设备图号的编制 (2)1.1.3 设备图号的编制说明 (2)第二部分制图的一般规范和标准 (3)2.1 图纸幅面和格式 (3)2.1.1 图纸幅面 (3)2.1.2 标题栏和明细表 (4)2.2 字体要求 (5)2.3 尺寸标注 (7)2.4 焊接符号的尺寸及简化表示法 (10)2.5 图线 (15)2.5.1 基本线型 (15)2.5.2 图线的宽度 (16)2.6 比例 (18)2.7 机械装配图中零、部件序号编排方法 (19)2.8 图纸的折叠装订 (20)2.9 标题栏和明细表的组成和填写 (20)2.9.1 标题栏的组成 (20)2.9.2 标题栏的填写 (20)2.9.3 明细表的说明和一般规范要求 (21)2.9.4 明细表的组成和填写 (21)2.10 剖视图和断面图的画法和要求 (22)第三部分计算机绘图设置（AutoCAD） (25)3.1 图层设置 (25)3.2 字体样式的设置 (26)第四部分公差和一般公差、形位公差及表面粗糙度规范 (26) 4.1 公差的定义 (26)4.2 一般公差要求 (26)4.3 一般公差 (26)4.4 一般公差的选用 (27)4.5 采用一般公差好处 (27)4.6 公差的基本要求 (27)4.7 图样上的公差标注方式 (28)4.8 表面粗糙度代号及标注 (30)第五部分公司图纸设计模板的使用 (32)第六部分图纸的校对 (33)附录一：机械装配通用技术条件 (33)附1.1 一般要求 (33)附1.2 装配连接方式 (33)附录二切削加工件通用技术条件- 重型机械 (36)附2.1 铸件技术条件 (36)附2.2 未注明倒角，倒圆尺寸技术条件 (37)附2.3 未注线性尺寸，倒圆半径，倒角高度及角度的极限偏差技术条件 (37)附2.4 未注形位公差技术条件 (37)附2.5 键槽、螺丝孔与螺栓通孔未注公差技术条件 (37)附2.6 未注表面粗糙度技术条件 (38)附录三焊接件通用技术条件 (38)、八、■前言为进一步规范公司的机械图纸类电子文档的相关设定（如图层、字体、线型、图框分区等），根据《机械制图》等相关国家标准以及公司的实际需要，特制定了本机械制图规范。
机械制图规范
二、焊接结构及焊缝标注
焊接结构的特点
④可以充分利用轧制型材组焊成所需要的结构，这些轧制型材可以是标准的，也可以按需要 设计成专用(非标准)的，这样的结构质量轻、焊缝少。
⑤可以和其他工艺方法联合制造，如设计成铸-焊、锻-焊、栓-焊、冲压-焊接等联合的金属 结构。
要有利于实现机械化和自动化焊接。为此，应尽量采用简单、平直的结构形式；减少短而不 规则的焊缝；一条焊缝上其截面应相同；要避免采用难以弯制或冲压的具有复杂空间曲面的结 构；尽量减少施焊时的翻身次数；组装时，定位和夹紧应方便。
二、焊接结构及焊缝标注
焊接设计的基本原则
3）尽量减少焊接量 除了前述尽量多选用轧制型材减少焊缝外，还可以利用冲压件代替部分焊件；结构形状复杂，
二、焊接结构及焊缝标注
焊接设计的基本原则
为了使设计能达到上述的基本要求，设计焊接结构时，应遵循下列的设计原则： 1）合理选择和利用材料 所选用的金属材料必须同时满足使用性能和加工性能的要求，前者包括强度、韧度、耐磨、
耐蚀、抗蠕变等性能；后者主要是焊接性能，其次是其他冷、热加工性能，如热切割、冷弯、 热弯、金属切削及热处理等性能。
一、基本标准
简化后
简化前
一、基本标准
一、基本标准
轮廓画法
一、基本标准
轮廓画法
一、基本标准
省略剖面符号的画法
一、基本标准
剖面符号的涂色画法
一、基本标准
较大剖面的画法
更多的图样画法请参考GB T16675.1-2012技术制图 简化表示法 第1部分： 图样画法
一、基本标准
GB T16675.2-2012技术制图 简化表示法 第2部分：尺寸注法
2023-机械制图要求规范-国家标准
O2
④的对连接称O点1OO32、、OO14O；4、O3O2、O3O4，分别以O1、O3为圆
心，以O1A为半径画弧至连心线；以O2、O4为圆心，以O2C
为半径画弧至连心线，即得椭圆。
◎斜度的画法
斜度＝tanα＝H/L＝1:n
1:5
a)
b)
c)
斜度指一条直线(或平面)相对于另一条直线(或平面)的倾
斜程度。
5号字
3.5号字
阿拉伯数字直体 阿拉伯数字斜体
大写英文字母斜体 小写英文字母斜体
3．本卷须知 图 3-7 根本图线的应用
3．本卷须知 (1) 同一图样上，同类图线宽度应一致。 (2) 图线与图线相交时，应该是画线相交。只有当
细虚线处于粗实线的延长线上时，为说明可见与不可 见轮廓的界线，应留出间隙。
(2) 尺寸线
用细实线绘制在尺寸界线之间，不能由其他图线引出 或代替。
尺寸线和尺寸界线一般互相垂直，必要时允许倾斜，如 图3-9b。
相互平行的尺寸线，应小尺寸在内、大尺寸在外。平行 距离一般为5～7mm。
同方向的尺寸线，应排列在一条直线上。
(3) 尺寸线终端 形式一般有两种：箭头和斜线。
同一图样只能采用一种形式。 箭头是机械图样中的根本形式。当尺
◎等分圆周
A
B
1
2
3
B’ O
C
4 5
C’
6
D
D’
E
以七边形为例说明。
将垂直直径AE七等分，以A为圆心、AE为半径画弧交
水平直径的延长线于点O；作O2、O4、O6〔隔点取〕的
连线，延长交圆周于点B、C、D，并作其对称点B′C′、
D′；将各点依次连接，即为所求七边形。
机械制图规范
郑州市加滋杰交通科技股份有限公司机械制图规范（仅供内部使用，严禁外泄）版次：A/0状态：试用发行日期：2013年11月归口部门：研发中心硬件研发部目录前言 0主题内容与适用范围 0规范性引用文件 0第一部分图纸规范和标准 (2)1.1 图号的编制 (2)1.1.1 项目图号的编制 (2)1.1.2 设备图号的编制 (2)1.1.3 设备图号的编制说明 (2)第二部分制图的一般规范和标准 (2)2.1 图纸幅面和格式 (2)2.1.1 图纸幅面 (2)2.1.2 标题栏和明细表 (3)2.2 字体要求 (3)2.3 尺寸标注 (5)2.4 焊接符号的尺寸及简化表示法 (7)2.5 图线 (10)2.5.1 基本线型 (10)2.5.2 图线的宽度 (11)2.6 比例 (13)2.7 机械装配图中零、部件序号编排方法 (14)2.8 图纸的折叠装订 (14)2.9 标题栏和明细表的组成和填写 (14)2.9.1 标题栏的组成 (14)2.9.2 标题栏的填写 (15)2.9.3 明细表的说明和一般规范要求 (15)2.9.4 明细表的组成和填写 (16)2.10 剖视图和断面图的画法和要求 (16)第三部分计算机绘图设置（AutoCAD） (17)3.1 图层设置 (17)3.2 字体样式的设置 (18)第四部分公差和一般公差、形位公差及表面粗糙度规范 (18)4.1 公差的定义 (18)4.2 一般公差要求 (19)4.3 一般公差 (19)4.4 一般公差的选用 (19)4.5 采用一般公差好处 (19)4.6 公差的基本要求 (20)4.7 图样上的公差标注方式 (21)4.8 表面粗糙度代号及标注 (21)第五部分公司图纸设计模板的使用 (22)第六部分图纸的校对 (23)附录一：机械装配通用技术条件 (23)附1.1 一般要求 (23)附1.2 装配连接方式 (23)附录二切削加工件通用技术条件-重型机械 (26)附2.1 铸件技术条件 (26)附2.2 未注明倒角，倒圆尺寸技术条件 (27)附2.3 未注线性尺寸，倒圆半径，倒角高度及角度的极限偏差技术条件 (27)附2.4 未注形位公差技术条件 (27)附2.5 键槽、螺丝孔与螺栓通孔未注公差技术条件 (28)附2.6 未注表面粗糙度技术条件 (28)附录三焊接件通用技术条件 (28)前言为进一步规范公司的机械图纸类电子文档的相关设定（如图层、字体、线型、图框分区等），根据《机械制图》等相关国家标准以及公司的实际需要，特制定了本机械制图规范。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
剖切视图和向视图
• 剖切视图“A-A”，不必标为“剖面A-A” • 向视图标注“A向”，不能表示为“局部视图A”可标为
（若比例与整张图相同则不必标）
，
等
PPT文档演模板
机械制图规范[1]
剖切视图和向视图
• 剖面图中，螺栓（柱）、主轴等轴类零件不画剖面线。
PPT文档演模板
机械制图规范[1]
局部放大视图
当同一视图中有几个被放大的部分时，应用罗马数 字依次表明被放大的部位，并在局部放大图的上方 标出相应的罗马数字和所采用的比例。（图20）
GB/T4458.1-2002机械制图 图样画法 视图
PPT文档演模板
当机件上被放大的部分仅一个时，在局部放大 图的上方只需注明所采用的比例。（图21）
图号F555.2.2
PPT文档演模板
机械制图规范[1]
设计中需注意的问题
尺寸基准尽可能采用加工基准或装配基准，以减少积累误差和工作量。 （F555.2.1）
公差带的选取不能随意，既要考虑经济性，更要考虑使用要求（如轴和 轴瓦之间的工作间隙）和可装拆性。（F555.2-1与F555-1的φ740； F555.2-1中的φ155）
螺纹的标注
管螺纹的标注
螺纹的画法
PPT文档演模板
机械制图规范[1]
螺纹的表示
• 凡不攻穿的螺纹孔，均应标注钻孔深度、攻丝深度（F555.2-1） 图号F555-1
PPT文档演模板
机械制图规范[1]
粗糙度符号的标注
GB/T 131-93机械制图 表面粗糙度符号、代号及其注法
• 表面粗糙度符号、代号一般注在可见轮廓线、尺寸界限、引出线或他们的延长线上，符号 的尖端必须从材料外指向表面。
机械制图规范[1]
表面粗糙度及螺纹标注
• 零件的所有机加工表面、孔都应标注表面粗糙度（特别是铸件）；表面粗糙度的高低要根 据使用要求和加工方式确定，不是越高越好。
• 常用粗糙度等级1.6，3.2，6.3，12.5（1.6为精车最高能达到的加工精度，普通要求不高的 加工面可用12.5）
• 螺纹要画两条线，以与一般孔区分
PPT文档演模板
机械制图规范[1]
设计中需注意的问题
• 在可能的情况下，一个表面的所有位置尺寸、形状尺寸、表面粗糙度等 应尽可集中标注在同一个视图上（F555.2-1，F555.1-1）
粗糙度方向应与 刀口方向相同
图号F555.2-1
PPT文档演模板
机械制图规范[1]
设计中需注意的问题
• 要有“配加工”的意识，如果2个零件上的配合位置都要靠分别保证绝对 位置的准确度来达到，则成本会非常高（F555.2.2，F555.2.1，F555.2-7）
PPT文档演模板
机械制图规范[1]
3rew
演讲完毕，谢谢听讲!
再见，see you again
PPT文档演模板
2020/11/18
机械制图规范[1]
装配后的相对位置影响密封间隙或使用性能的，应在装配调整完之后， 用定位销将二者固定，以减少每次重装的调整工作量（如F555.2.1复合 轴承组件左、右半；建议传动壳体F555.2-1与齿轮箱体F555-1之间也加 两只定位销）
PPT文档演模板
机械制图 反映主要性能参数； • 反映主要组成部件； • 反映总体外形尺寸（长×宽×高）、重量； • 反映安装尺寸； • 反映与外接设备的连接尺寸； • 反映重要装配位置的配合尺寸和公差要求； • 反映整机的主要试验、检验、吊装、运输的主要要求和注意事项。
• 表面粗糙度代号中数字及符号的方向必须按图的规定标注。
PPT文档演模板
机械制图规范[1]
中心孔表示法
GB/T4459.5-1999机械制图 中心孔表示法
• 引出端为箭头 • 2个孔应写为“2×”，而不是“2-” • D和D1的值应按照标准GB/T4459.5-1999选取 • 粗糙度在引出线上标出
机械制图规范
PPT文档演模板
2020/11/18
机械制图规范[1]
工程图中的线宽
• 轮廓线应用粗实线，尺寸等线应用细实线，二者粗细应有明显的区别
图号F555-1
PPT文档演模板
机械制图规范[1]
注意尺寸标注的方向
GB_T4458.4-2003机械制图 尺寸注法
例子:
错 误
正 确
PPT文档演模板
正 确
图号F555.2-1
螺纹无螺纹线
PPT文档演模板
无粗糙度
孔无中心线
管螺纹引线无箭头
机械制图规范[1]
螺纹连接
• 螺纹连接不具备自锁能力，故重要部位的螺栓（柱）连接处，螺母 下面都应带弹簧垫圈（或双螺母）。
PPT文档演模板
机械制图规范[1]
螺纹的表示
GB/T4459.1-1995机械制图螺纹及螺纹紧固件表示法
