建筑制图基础习题测验(DOC)

建筑制图基础练习题及答案

建筑制图基础练习题及答案一、填空题1、按照建筑制图标准规定，图纸幅面是指图纸本身的大小规格。

A0图纸的图幅b×l== 841×1189 ,图框线与图幅线之间的间隔a为 25 ,c为10 。

2、图样的比例为图形与实物相对应的线性尺寸之比；图纸上的尺寸，应以尺寸数字为准，不得从图样上直接量取。

3、尺寸单位除标高及总平面是以米为单位外，其他必须以毫米为单位。

角度的尺寸线应以圆弧表示。

4、尺寸应尽量布置在投影图的轮廓之外，并位于两个投影之间。

同方向的尺寸可以组合起来，排成几道，小尺寸在内，大尺寸在外，相互间平行、等距，距离约为 7～10 mm。

5、剖视图分为全剖视图、半剖视图、局部剖视图，它的剖切方法有单一剖切面剖切、阶梯剖、旋转剖；断面图包括移出断面图、重合断面图和中断断面图。

6、剖视图的剖切符号表示剖切面的起、迄、转折位置及投射方向。

剖切符号由剖切位置线和剖视方向线组成，他们分别用长度为 6～10 毫米和 4～6 毫米的粗实线来表示。

二、简答题：1、按照《房屋建筑统一制图标准（GB/T50001-2001）》规定，尺寸包括哪些内容？各部分的绘图规定是什么？尺寸的排列与布置有什么要求？答：一个完整的尺寸包括：尺寸界线、尺寸线、尺寸起止符号和尺寸数字。

各部分的绘图规定：（1）尺寸界线用细实线画，应与被注长度垂直，其一端应离开图样轮廓线不小于2mm，另一端宜超出尺寸线2mm—3 mm；（2）尺寸线用细实线画，应与被注长度平行，其两端不宜超出尺寸界线；（3）尺寸起止符号应用中粗斜短线画，其倾斜方向应与尺寸界线成顺时针45°角，长度宜为2 mm —3mm。

对于以圆弧为尺寸界线的起止符号，宜用箭头。

（4）尺寸数字应依据其方向注写在靠近尺寸线的上方中部。

尺寸数字的长度单位，通常除高程及总平面图上以米（m）为单位外，其他都以毫米（mm）为单位。

尺寸的排列与布置要求：画在图样外围的尺寸线，与图样最外轮廓线的距离不宜小于10 mm；平行排列的尺寸线间距为7 mm～10 mm，且应保持一致；互相平行的尺寸线，应从被注轮廓线按小尺寸近、大尺寸远的顺序整齐排列。

建筑制图基础题库

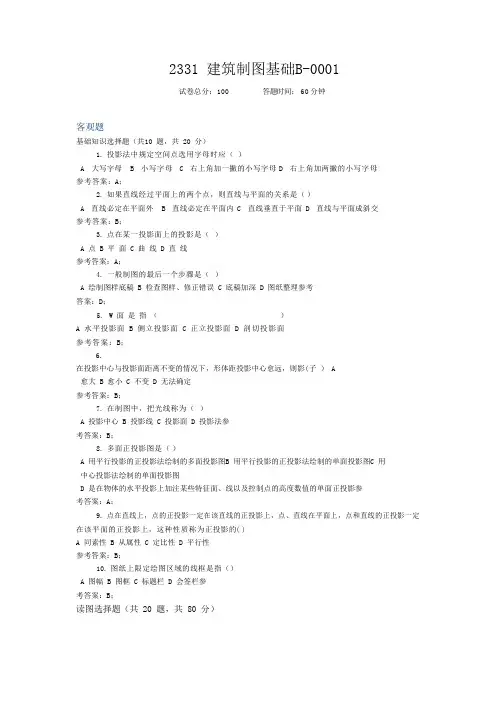

2331 建筑制图基础B-0001试卷总分：100 答题时间：60 分钟客观题基础知识选择题（共10 题，共 20 分）1.投影法中规定空间点选用字母时应（）A 大写字母B 小写字母C 右上角加一撇的小写字母D 右上角加两撇的小写字母参考答案：A；2.如果直线经过平面上的两个点，则直线与平面的关系是（）A 直线必定在平面外B 直线必定在平面内C 直线垂直于平面D 直线与平面成斜交参考答案：B；3.点在某一投影面上的投影是（）A 点B 平面C 曲线D 直线参考答案：A；4.一般制图的最后一个步骤是（）A 绘制图样底稿B 检查图样、修正错误C 底稿加深D 图纸整理参考答案：D；5.W 面是指（）A 水平投影面B 侧立投影面C 正立投影面D 剖切投影面参考答案：B；6.在投影中心与投影面距离不变的情况下，形体距投影中心愈远，则影(子） A愈大 B 愈小 C 不变 D 无法确定参考答案：B；7.在制图中，把光线称为（）A 投影中心B 投影线C 投影面D 投影法参考答案：B；8.多面正投影图是（）A 用平行投影的正投影法绘制的多面投影图B 用平行投影的正投影法绘制的单面投影图C 用中心投影法绘制的单面投影图D 是在物体的水平投影上加注某些特征面、线以及控制点的高度数值的单面正投影参考答案：A；9.点在直线上，点的正投影一定在该直线的正投影上，点、直线在平面上，点和直线的正投影一定在该平面的正投影上，这种性质称为正投影的( )A 同素性B 从属性C 定比性D 平行性参考答案：B；10.图纸上限定绘图区域的线框是指（）A 图幅B 图框C 标题栏D 会签栏参考答案：B；读图选择题（共 20 题，共 80 分）图91、图9 给出了物体的轴侧图，则物体侧面投影图正确的一项是（）A BC D参考答案：A；2、在图4 中，有一个投影面缺失投影线，此投影面为（）A H 面B V 面C W 面D 不能确定参考答案：B；3、图2 中直线AB 和BC 的夹角为（）A 直角B 锐角C 钝角D 不能确定参考答案： C；4、图2 中的物体应为（）A 棱台B 棱锥C 棱柱D 圆锥参考答案：A；5、在图1 中，点A 与点B 是（）重影点。

《建筑制图基础》A卷

一、作图题（共40分）1.根据形体的直观图，画出形体三面投影图，尺寸在图中量取。

2.根据给出的两面投影图补画第三投影。

、3. 根据正投影图作出形体的正等轴测图4. 作出下面形体的1—1剖面图和断面图。

二、单选题（每题2分，共30分）1. 正面投影与侧面投影应保持( )关系。

A、长度相等且对正B、宽度相等C、高度相等且平齐D、长、宽、高都相等2. 已知点C坐标为C（10，5，25），则点C到H面的距离为( )。

A、10mmB、15mmC、5mmD、25mm3. A1号幅面的图纸其尺寸为( )mmA、1189×841B、1000×800C、841×594D、594×4204. 立面图不能按（）方式命名。

A、朝向B、轴线C、色彩D、主出入口5. 不属于建筑平面图的是（）。

A、基础平面图B、底层平面图C、标准层平面图D、屋顶平面图6. 下列材料图例中，表示钢筋混凝土材料的是（）。

7. 正面和水平投影图所对应的侧面投影图为（）。

A B C D8. 工程图纸一般是采用（）原理绘制。

、中心投影法B、平行投影法C、斜投影图D、正投影图9. 在建筑总平面图中，下列图例分别代表（）、1—计划建筑物，2—原有建筑物，3—拆除的建筑物，4—改建的建筑物、1—原有建筑物，2—计划建筑物，3—露天作业场所，4—拆除的建筑物、1—原有建筑物，2—露天作业场所，3—计划建筑物，4—拆除的建筑物、1—计划建筑物，2—原有建筑物，3—改建的建筑物，4—拆除的建筑物10. 形体的图样是用各种不同的图线画成的，其中虚线表示（）。

、定位轴线B、剖面线C、可见轮廓线D、不可见轮廓线11. 在建筑平面图中，位于2和3轴线之间的第一根分轴线的正确表达为（）。

A B C D12. 标注Φ6@200中，以下说法错误的是（）A、Φ为直径符号，且表示该钢筋为Ⅰ级B、6代表钢筋根数C、@为间距符号D、200代表钢筋间距为200mm13. 配筋图中的钢筋用（）表示。

建筑制图基础题库

建筑制图基础B-0001试卷总分：100 答题时间：60分钟客观题基础知识选择题（共10题，共20分）1. 投影法中规定空间点选用字母时应（）A 大写字母B 小写字母C 右上角加一撇的小写字母D 右上角加两撇的小写字母参考答案：A；2. 如果直线经过平面上的两个点，则直线与平面的关系是（）A 直线必定在平面外B 直线必定在平面内C 直线垂直于平面D 直线与平面成斜交参考答案：B；3. 点在某一投影面上的投影是（）A 点B 平面C 曲线D 直线参考答案：A；4. 一般制图的最后一个步骤是（）A 绘制图样底稿B 检查图样、修正错误C 底稿加深D 图纸整理参考答案：D；5. W面是指（）A 水平投影面B 侧立投影面C 正立投影面D 剖切投影面参考答案：B；6.在投影中心与投影面距离不变的情况下，形体距投影中心愈远，则影子( ）A 愈大B 愈小C 不变D 无法确定参考答案：B；7. 在制图中，把光线称为（）A 投影中心B 投影线C 投影面D 投影法参考答案：B；8. 多面正投影图是（）A 用平行投影的正投影法绘制的多面投影图B 用平行投影的正投影法绘制的单面投影图C 用中心投影法绘制的单面投影图D 是在物体的水平投影上加注某些特征面、线以及控制点的高度数值的单面正投影参考答案：A；9. 点在直线上，点的正投影一定在该直线的正投影上，点、直线在平面上，点和直线的正投影一定在该平面的正投影上，这种性质称为正投影的( )A 同素性B 从属性C 定比性D 平行性参考答案：B；10. 图纸上限定绘图区域的线框是指（）A 图幅B 图框C 标题栏D 会签栏参考答案：B；读图选择题（共20题，共80分）图91、图9给出了物体的轴侧图，则物体侧面投影图正确的一项是（）A BC D参考答案：A；2、在图4中，有一个投影面缺失投影线，此投影面为（）A H面B V面C W面D 不能确定参考答案：B；3、图2中直线AB和BC的夹角为（）A 直角B 锐角C 钝角D 不能确定参考答案：C；4、图2中的物体应为（）A 棱台B 棱锥C 棱柱D 圆锥参考答案：A；5、在图1中，点A与点B是（）重影点。

建筑制图基础实训考试题及答案

建筑制图基础实训考试题及答案一、根据所给投影图，完成下面的选择题。

(每题5分，共计15分)
1．在图1中，与投影面W平行的直线(即侧平线)是( )。

A．A月B．AC
C．AD D．月C
2．在图1中，与三个投影面都倾斜的直线(即一般位置直线)是( )。

A．A月B．AC
C．AD D．BC
3．在图2中，与投影面W垂直的平面(即侧垂面)是( )。

A．△ABC B．△CDE
C. △ACE D．△AEF
二、补全投影图中所缺图线。

(每题10分，共计20分)
1．
2．
三、根据下面各题的要求，完成作图。

(每题15分，共计45分)
1．过A点作长度为30mm，o＝45‘的正平线AB，已知月点在A点的右上方。

2．已知矩形ABCD的AB边的投影和AC边的正面投影，补全该矩形的两面投影。

3．求作三棱锥被截切后的水平投影与侧面投影。

四、求截切后圆柱体的侧面投影。

(20分)
参考答案
一、(本题共15分。

每选对一题给5分，选错不给分，也不扣分)
答案略
二、(本题共20分。

每小题10分)
l．每补对一条线给1分。

2．每补对一条线给2分。

三、(本题共45分)
1．求出正面投影8分，水平投影7分。

2，求出水平投影8分，求出正面投影7分。

3．求出水平投影8分，求出侧面投影7分
四、(15分)
求截切后圆柱体的侧面投影。

《建筑制图基础》题库及答案【全】-国家开放大学形考任务

A.同素性B.平行性C.从属性I).定比性
38•点在直线上，点的正投影一定在该直线的正投影上，点、直线在平面上，点和直
线的正投影一定在该平面的正投影上，这种性质称为正投影的(c)
A.从属性B.平行性C.同素性D.定比性
39.线段上的点将该线段分成的比例，等于点的正投影分线段的正投影所成的比例，
这种性质称为正投影的(A)
A.图幅B.标题栏C.图框D.会签栏
13.标注球的半径尺寸时，应在尺寸前加注符号(A)
A. SRB. R C. RS D. S
14.标注圆弧的弧长时，表示尺寸线应以(I))
A.平行与圆弧的直线B.箭头C,标注圆弧的弦长D.该圆弧同心的圆弧线
表示
15.下列关于角度、弧长、弦长的标注说法有误的一项是(C)
61.在制图中，形成投影的方法称为(B)
A.投影中心B.投影法C.投影线D.投影面
62.中心投影法中，当投影中心与投影面距离不变的情况下，形体距投影中心愈近，
则影子(A)
A.愈大B.不变C.愈小D.无法确定
63.投影中心在有限的距离内，发出锥状的投影线，用这些投影线作出的形体的投影，
称为(D)
A.水平投影B.垂直投影C.平行投影D.中心投影
29.图形与实物相对应的线性尺寸之比称为(C)
A. 3种B. 4种C. 1种D. 2种
30.图样及说明中的汉字宜采用(B)
A.黑体B.长仿宋体C.楷体D.隶书
31.制图的基本规定要求数量的数值注写应采用(A)
A.正体阿拉伯数字B.正体罗马数字C.斜体阿拉伯数字D.斜体罗马数字
32.图纸中的拉丁字母、阿拉伯数字与罗马数等如需写成斜体字，其斜度应是从字的
中常作为设计方案和展览用的直观图样

建筑工程技术专业《建筑制图基础》试题及答案

《建筑制图基础》第1页《建筑制图基础》第2页(共10页) 试卷代号：座位号高职学院2013—2014学年度第一学期建筑工程技术专业《建筑制图基础》试题注意：请考生正确填写试卷右上角的座位号。

一、单选题：（每小题2分，共30分)1、A2图纸的幅面尺寸为（）mm 2。

A 、594×841B 、420×594C 、297×420D 、210×2972、建筑制图标准规定，当0号到2号图纸横放时，图框线离图纸左边缘的距离为______mm ，其余三边距离为_______mm 。

（）A 、20 5B 、20 10C 、25 5D 、25 103、形体的图样是用各种不同的图线画成的，其中虚线表示（）。

A 、定位轴线B 、剖面线C 、可见轮廓线D 、不可见轮廓线4、建筑制图标准规定，若粗线的线宽为b ，则中线的线宽为（）。

A 、0.5bB 、0.35b C、0.25b D 、0.18b5、房屋建筑制图标准规定，定位轴线、中心线应采用（）线绘制。

A 、细实线B 、细虚线C 、细单点长画线 D、粗单点长画线6、一个图形的比例为1：100，将该图形放大到两倍后，其比例应为（）。

A 、1：200B 、1：100C 、1：50D 、1:10 7、建筑施工图中，线性尺寸标注的正确方法是（）。

8、剖切符号中，剖视方向线的长度宜为（）。

A 、6～10mm B 、5～8mmC 、4～6mmD 、3～6mm 9、下列材料图例中，表示钢筋混凝土材料的是（）。

10、根据两点的坐标A(0，10，20)、B(0，0，20)判断，错误的是（）。

A 、A 与B 在V 面上重影 B 、A 在W 面上，B 在Z 轴上 C 、A 点的H 投影在Y 轴上，B 点的H 投影在原点上 D 、A 在B 的后面10mm 处 11、下列直线段中，为水平线的是（）。

12、下列平面图形中，能反映平面图形实形的为（）。

13、根据形体的V 、W 面投影，选择正确的H 面投影（）。

建筑制图基础试题及答案

建筑制图基础试题及答案
一、单项选择题（每小题仅有1个正确答案，请将正确答案的序号填入括号里，每小题2分，共20分）
1．图纸的幅面的简称是（A） A．图幅 B.图框C．标题栏 D．会签栏
2.幅面代号为A2的图纸长、短边尺寸分别是（ C）
A．1189mm、841mmB. 841mm、594mmC．594mm、420mmD．297mm、210mm
3．图样及说明中的汉字宜采用（A）A．长仿宋体 B.黑体C．隶书D．楷体
4.标注圆弧的弧长时，表示尺寸线应以（B） A．箭头 B.该圆弧同心的圆弧线 C．标注圆弧的弦长 D.平行与圆弧的直线5．在制图中，把光源称为(A )
A．投影中心 B.投影线 C．投影面 D.投影法
6．形成物体的最基本几何元素包括（A ）
A．点、直线和平面B．点、曲线和曲面C．点、曲线和平面D．曲面、曲线、直线
7．投影面展开之后，W，H两个投影都反映形体的宽度，这种关系称为（D）
A．长对正B．高平齐 C．高平正D．宽相等8．构成形体最基本的几何元素是（ A ）。

建筑制图基础试题答案

建筑制图基础试题答案一、选择题1. 建筑制图中，表示墙体厚度的线型是：A. 粗实线B. 细实线C. 虚线D. 中断线答案：A. 粗实线2. 在建筑平面图中，通常用来表示门窗位置的符号是：A. 圆形B. 矩形C. 正方形D. 椭圆形答案：B. 矩形3. 以下哪个视图不是建筑立面图的组成部分？A. 正立面B. 背立面C. 侧立面D. 地面平面答案：D. 地面平面4. 建筑剖面图中，表示室内外高差的线是：A. 标高线B. 参考线C. 中心线D. 对齐线答案：A. 标高线5. 在建筑制图中，用于表示材料质感的图例是：A. 索引图例B. 详图图例C. 材料图例C. 尺寸图例答案：C. 材料图例二、填空题1. 在建筑制图中，__________是用来表示建筑元素在不同高度上的位置关系。

答案：标高2. 建筑详图中，__________是用来展示建筑构件细节和构造方式的图示。

答案：详图3. 为了确保施工过程中的准确性，建筑制图中通常会包含__________来指导施工人员。

答案：施工说明4. 在建筑制图中，__________是用来表示墙体、楼板等构件内部结构的图示。

答案：剖面5. 建筑平面图中，__________是用来表示家具、设备等非结构性元素的位置。

答案：陈设三、判断题1. 建筑制图中的尺寸线应该使用细实线表示。

（对/错）答案：对2. 建筑立面图中不需要表示出门窗的开启方式。

（对/错）答案：错3. 建筑剖面图和截面图是同一个概念的不同叫法。

（对/错）答案：错4. 在建筑制图中，所有的文字说明都应该使用正楷字体以保证清晰易读。

（对/错）答案：错5. 建筑制图中，索引图例的作用是为了指引读者找到相关的详图或图纸。

（对/错）答案：对四、简答题1. 请简述建筑制图中尺寸标注的基本规则。

答案：建筑制图中的尺寸标注应遵循以下基本规则：尺寸线应清晰、准确，避免交叉；尺寸数字应放置在便于阅读的位置，通常位于尺寸线的上方或旁边；尺寸应包括必要的单位标识；对于复杂的构件，应使用引出线进行标注，以避免图纸混乱。

建筑制图基础试题及答案

建筑制图基础试题及答案一、单项选择题（每题2分，共10分）1. 建筑制图中，表示建筑物高度的线型是：A. 粗实线B. 细实线C. 虚线D. 点划线答案：A2. 建筑平面图中，墙体的厚度通常用以下哪种线型表示？A. 粗实线B. 细实线C. 虚线D. 点划线答案：B3. 在建筑立面图中，表示建筑物外轮廓的线型是：A. 粗实线B. 细实线C. 虚线D. 点划线答案：A4. 建筑剖面图中，表示建筑物内部结构的线型是：A. 粗实线B. 细实线C. 虚线D. 点划线答案：C5. 建筑制图中，表示建筑物内部家具的线型是：A. 粗实线B. 细实线C. 虚线D. 点划线答案：D二、多项选择题（每题3分，共15分）1. 建筑制图中常见的比例尺有：A. 1:50B. 1:100C. 1:200D. 1:500答案：ABCD2. 建筑平面图中，以下哪些元素需要标注尺寸？A. 墙体B. 门窗C. 楼梯D. 家具答案：ABCD3. 建筑立面图中，以下哪些元素需要表示？A. 建筑物的外轮廓B. 窗户的位置和大小C. 阳台和雨篷D. 屋顶的形状和材料答案：ABCD4. 建筑剖面图中，以下哪些元素需要表示？A. 建筑物的内部结构B. 楼层高度C. 墙体厚度D. 屋顶结构答案：ABCD5. 建筑制图中，以下哪些线型用于表示建筑物的中心线？A. 粗实线B. 细实线C. 虚线D. 点划线答案：D三、判断题（每题2分，共10分）1. 建筑制图中，所有的尺寸线都应该用细实线表示。

（对/错）答案：错2. 在建筑平面图中，墙体的厚度可以用不同粗细的线条来表示。

（对/错）答案：错3. 建筑立面图中，建筑物的外轮廓应该用粗实线表示。

（对/错）答案：对4. 建筑剖面图中，建筑物内部结构应该用虚线表示。

（对/错）答案：对5. 建筑制图中，表示建筑物内部家具的线型应该是点划线。

（对/错）答案：对四、简答题（每题5分，共20分）1. 请简述建筑制图中尺寸标注的基本原则。

《建筑制图基础》机考试题整理

《建筑制图基础》机考网考题库及答案客观题基础知识选择题（共10题，共20分）1.图样及说明中的汉字宜采用（）A 长仿宋体B 黑体C 隶书D 楷体2. 在H面上得到的正投影图叫（）A 水平投影图B 正面投影图C 侧面投影图D 底面投影图3. 投影面展开之后，V，W两个投影上下对齐，这种关系称为（）A 长对正B 高平齐C 高平正D 宽相等4. 在制图中，把承受影子的面称为（）A 投影中心B 投影线C 投影面D 投影法5. 在平面图形中确定尺寸位置的点、直线称为（）A 尺寸基准B 尺寸定型C 尺寸定位D 尺寸标注6. 正三棱柱放置位置为上下三角形底面为水平面，则其W面投影形状为（）A 矩形B 三角形C 直线D 不能确定7. 投影法中规定，空间点在V面的投影选用字母时应（）A 大写字母B 小写字母C 右上角加一撇的小写字母D 右上角加两撇的小写字母8. 由一点放射的投射线所产生的投影称为（）A 中心投影B 水平投影C 垂直投影D 正投影9. 如果直线经过平面上一点，且平行于平面上的一条直线，则直线与平面的关系是（）A 直线必定在平面外B 直线必定在平面内C 直线垂直于平面D 直线与平面成斜交10. 线段上的点将该线段分成的比例，等于点的正投影分线段的正投影所成的比例，这种性质称为正投影的( )A 同素性B 从属性C 定比性D 平行性读图选择题（共20题，共80分）1. 已知ED是平面ABC上的一条直线，则下图完全正确的是（）A BC D 参考答案：A；2. 在图1中，点A在点B的（）A 左下方B 左上方C 正下方D 正左方参考答案：A；3. 图9给出了物体的轴侧图，则物体水平面投影图正确的一项是（）A BC D 参考答案：A；4. 图2中，铅垂面应为（）个A 2B 4C 6D 8参考答案：C；5. 图2中，侧锤线应为（）条A 2B 4C 6D 8参考答案：B；6. 已知平面GFE和平面ABC相交于MN，则下图中完全正确的是（）A BC D 参考答案：A；7. 在图6中，有一个投影面缺失投影线，缺失投影线的条数为（）A 1条B 2条C 3条D 4条参考答案：C；8. 图9给出了物体的H面和W面投影，则V面投影应为（）A BC D 参考答案：D；9. 在图1中，直线EC为（）A 正垂线B 水平线C 正平线D 侧锤线参考答案：C；10. 已知物体的三面投影，则下图完全正确的是（）A BC D 参考答案：A；11. 图7给出了物体的V面和W面投影，则H面投影应为（）A BC D 参考答案：A；12. 图2中直线AB和BC的夹角为（）A 直角B 锐角C 钝角D 不能确定参考答案：C；13. 在图1中，平行于H投影面的直线共（）条。

建筑制图基础D(1-4)考试及答案

建筑制图基础D-1试卷总分：100 答题时间：60分钟客观题基础知识选择题（共10题，共20分）1. 两直线平行，它们的正投影也平行，且空间线段的长度之比等于它们正投影的长度之比，这种性质称为正投影的（）A同素性B从属性C定比性D平行性参考答案：D；2. 在投影中心与投影面距离不变的情况下，形体距投影中心愈近，则影子（）A愈大B愈小C不变D无法确定参考答案：A；3. 侧棱垂直于底面的棱柱为（）A正棱柱B斜棱柱C直棱柱D不能确定参考答案：C；4. 制图的基本规定要求数量的单位符号应采用（）A正体阿拉伯数字B斜体阿拉伯数字C正体字母D斜体罗马数字参考答案：C；5. 轴测投影图是（）A用平行投影的正投影法绘制的多面投影图B用平行投影的正投影法绘制的单面投影图C用中心投影法绘制的单面投影图D是在物体的水平投影上加注某些特征面、线以及控制点的高度数值的单面正投影参考答案：B；考生答案：B；试题分数：2；考生得分：26. 用于确定平面图形中各个组成部分的形状和大小的尺寸是（）A基准尺寸B定型尺寸C定位尺寸D标注尺寸参考答案：B；7. 投影法中规定，空间点在W面的投影选用字母时应（）A大写字母B小写字母C右上角加一撇的小写字母D右上角加两撇的小写字母参考答案：D；8. V面是指（）A水平投影面B侧立投影面C正立投影面D剖切投影面参考答案：C；9. 平面内对投影面的最大斜度线与平面内的该投影面的平行线两者的关系是（）A垂直B平行C相交D不能确定参考答案：A；10. 在制图中，形成投影的方法称为（）A投影中心B投影线C投影面D投影法参考答案：D；读图选择题（共20题，共80分）1.已知直线MN和直线EF均与平面ABC交于K点，则水平投影面上全部可见的线段(未给出)为（）A、f k和m kB、e k和m kC、f k和n kD、e k和n k参考答案：A；2. 图9给出了物体的V面和W面投影，则H面投影应为（）A BC D参考答案：A；3、图1中，直线AB的实际长度为（）A 2mmB 45mmC 15mmD 30mm参考答案：D；4. 在图8中，有一个投影面缺失投影线，缺失投影线的条数为（）A 1条B 2条C 3条D 4条参考答案：B；5. 图10给出了物体的V面和H面投影，则V面投影应为（）A B CD参考答案：A；6. 图6中，平面ABC为（）A 水平面B 侧平面C 正平面D 一般位置平面参考答案：A；7. 图2中，各投影面上的重影点共有（）个。

《建筑制图基础》机考试题整理

《建筑制图基础》机考网考题库及答案客观题基础知识选择题（共10题，共20分）1.图样及说明中的汉字宜采用（）A 长仿宋体B 黑体C 隶书D 楷体2. 在H面上得到的正投影图叫（）A 水平投影图B 正面投影图C 侧面投影图D 底面投影图3. 投影面展开之后，V，W两个投影上下对齐，这种关系称为（）A 长对正B 高平齐C 高平正D 宽相等4. 在制图中，把承受影子的面称为（）A 投影中心B 投影线C 投影面D 投影法5. 在平面图形中确定尺寸位置的点、直线称为（）A 尺寸基准B 尺寸定型C 尺寸定位D 尺寸标注6. 正三棱柱放置位置为上下三角形底面为水平面，则其W面投影形状为（）A 矩形B 三角形C 直线D 不能确定7. 投影法中规定，空间点在V面的投影选用字母时应（）A 大写字母B 小写字母C 右上角加一撇的小写字母D 右上角加两撇的小写字母8. 由一点放射的投射线所产生的投影称为（）A 中心投影B 水平投影C 垂直投影D 正投影9. 如果直线经过平面上一点，且平行于平面上的一条直线，则直线与平面的关系是（）A 直线必定在平面外B 直线必定在平面内C 直线垂直于平面D 直线与平面成斜交10. 线段上的点将该线段分成的比例，等于点的正投影分线段的正投影所成的比例，这种性质称为正投影的( )A 同素性B 从属性C 定比性D 平行性读图选择题（共20题，共80分）1. 已知ED是平面ABC上的一条直线，则下图完全正确的是（）A BC D 参考答案：A；2. 在图1中，点A在点B的（）A 左下方B 左上方C 正下方D 正左方参考答案：A；3. 图9给出了物体的轴侧图，则物体水平面投影图正确的一项是（）A BC D 参考答案：A；4. 图2中，铅垂面应为（）个A 2B 4C 6D 8参考答案：C；5. 图2中，侧锤线应为（）条A 2B 4C 6D 8参考答案：B；6. 已知平面GFE和平面ABC相交于MN，则下图中完全正确的是（）A BC D 参考答案：A；7. 在图6中，有一个投影面缺失投影线，缺失投影线的条数为（）A 1条B 2条C 3条D 4条参考答案：C；8. 图9给出了物体的H面和W面投影，则V面投影应为（）A BC D 参考答案：D；9. 在图1中，直线EC为（）A 正垂线B 水平线C 正平线D 侧锤线参考答案：C；10. 已知物体的三面投影，则下图完全正确的是（）A BC D 参考答案：A；11. 图7给出了物体的V面和W面投影，则H面投影应为（）A BC D 参考答案：A；12. 图2中直线AB和BC的夹角为（）A 直角B 锐角C 钝角D 不能确定参考答案：C；13. 在图1中，平行于H投影面的直线共（）条。
