CENTAC例行维护保养和故障排除指南英格索兰空气压缩机团组例行起动/停机起动之前, 操作员应先熟悉主驱动机的操作运行. 可以参考驱动机制造商的操作手册及其指示. 操作员还应熟悉所有附件和选项设备.不熟悉本空压机组的人员不得起动, 操作或糊弄本设备. 只允许经完整培训的人员来起动和操作本空压机. 以下程序是对经完整培训的操作人员的指南:起动1.接通通往油冷却器, 风冷却器及其他任何选项热交换器的冷却液. 风冷却器要排气, 如果不是连续排气式的话.2.打开通往控制面板的仪表空气管路上的阀.3.检查密封空气压力表. 密封空气压力必需在7 – 8 PSIG之间. 必要时调节密封空气调节阀.4.检查主驱动机和压缩机的油位.5.接通控制面板的电源. 预润滑泵应随之起动.6.检查压缩机壳体的油压. 此油压应是20 PSIG (公称压力).7.检查油温. 此油温应是95 F (公称).8. 检查进气阀是否关闭; 旁通阀是否打开.9.打开排气管路上的隔断阀.10.打开所有冷凝水疏水旁通阀以排掉压缩机壳体里残余的冷凝水.11.放掉进气管道滴水脚管里的冷凝水.12.检查排气压力设定点, 必要时调节之.13.按下控制面板上的起动按钮.a.油压应升高到26 – 30 PSIG (110 - 115︒F的温度上).b.预润滑泵应自动停机.c.如果压缩机是”卸载”起动, 机组将继续在此模式中运行, 直止选用另一控制模式.d.如果压缩机是以”卸载”以外的运行模式起动, 则当起动时间过去后排气压力将升高到排气压力设定点.14.观察机组的油压. 如果压力不在推荐运行范围内则调节油池回油口上的油压传感阀.15.观察振动水平, 如果振动过大机组回自动停机.16.观察通往压缩机壳体的供油温度. 此油温应在105 - 115︒F之间; 同时供水温度应是95︒F或以下.17.观察风冷却器水流量. 一般来说水流应保持25︒F的跨冷却器温升. 在此设定点上, 如果在全负荷条件下, 离开冷却器的空气温度与进水温度相差应不超过20︒F.Centac压缩机是自动运行的, 它具备以下最低限度的保护装置:●低油压自动停机保护●油温(过高/低)自动停机保护●高空气温度自动停机保护●小齿轮轴振动大自动停机保护●过(高峰)电压报警其它额外保护装置请参见操作手册里的电气和气动图及”控制”一节.停机有关主驱动机停机的任何特别说明, 请参见主驱动机制造商的说明书.只需按下”Compressor Stop”(压缩机停机)按钮就能停下任何Centac压缩机. 带特殊选项的机组的停机请参阅电气图和”控制”一节.压缩机停机前先要卸载. 推荐这种方法可使运行温度稳定.当压缩机停机时预润滑油泵会立即开始工作. 压缩机停机后应让预润滑油泵继续运行20 –30 分钟, 然后才切断控制面板的电源, 再停止预润滑油泵. 有些机组可能装有能自动停止预润滑油泵的选项设备. 该选项设备的细节请参阅电气图和”控制”一节. 停机后也需要润滑, 以便循环油将内部热量带走.压缩机停机后也要让冷却液继续流动20 –30 分钟. 有些机组可能装有能自动停止油流的选项设备. 推荐此程序是为了控制压缩机的冷却.在汽轮机机组上要注意预防速度过大. 如果施加于汽轮机的负载突然减低, 在某些情况下, 会引起速度很快提高, 以至调节器不能及时做出反应. 长时间以一个固定速度运行可能造成调节器故障, 因为蒸气里的脏物会形成沉淀并聚积在正常运动零件的周围, 最终粘结或咬死.为确保调节器能充分运行, 那么在Centac压缩机卸载之前最好一边观察调节器连杆和蒸气阀阀杆的运动一边改变压力控制的设定值. 如果这几个零件能自由运动, 就说明调节器的性能正常.维护保养维护时间表Centac压缩机不需要始终有人看管, 但有几项要定期检查. 有计划的预防性保养和检查对于压缩机的连续最优化性能和长的使用寿命是必不可少的. 以下是检查和预防性保养的总的要求和时间表. 由于非常的服务条件和环境影响设备的可靠性, 检查和保养的项目和时间间隔应根据实际需要调整, 以满足你的具体要求.每天和每次开机1.检查并记录仪表空气压力.2.检查压缩机油池的油位.3.检查并记录压缩机油温.4.检查并记录压缩机供油压力5.检查主驱动机油位.(不适用于带抗摩擦轴承的驱动机). 参见驱动机制造商操作手册的说明.6.检查压缩机每级的振动水平.7.检查并记录所有级间压力(如有的话).8.检查并记录所有级间温度.9.检查并记录进气温度.10.检查管道/接头泄漏.11.检查并记录风冷却器进/出水温.12.检查冷凝水疏水阀并放气.13.检查并记录进气空滤器压差.14.检查以确保风冷却器在持续放气. 放气阀装在壳体的顶部.15.放掉进气管路滴水管里的冷凝水. 压缩机运行中不得打开此阀.16.放掉排气总管滴水管里的冷凝水.17.放掉旁通空气管路滴水管里的冷凝水.18.放掉任何其他水平走向的空气管道的滴水管里的冷凝水.19.检查漏油, 根据需要纠正之.20.检查密封垫片/O型圈漏油.21.检查漏水, 根据需要纠正之.22.打开控制空气管路滴水阀以放掉可能收集到的水.23.检查仪表空气管路过滤器, 放掉可能收集到的水.24.检查并记录油过滤器压差, 必要时调换滤芯.每季度一次的保养1.检查仪表空气过滤器●排放并清洁过滤器.●调换滤芯.2.排放控制空气管路滴水管3.检查冷凝水疏水阀●拆下清洁. 必要时调换零件.●必要时调换整个疏水阀.4.电机轴承润滑●使用正确型号和用量的润滑脂.●只能使用手动泵式滑脂枪.●电机停止时才可加轴承润滑脂.5.目测进气过滤器●清洁滤芯.●必要时调换滤芯.●检查过滤器接缝是否开裂而造成潜在的旁通. 根据需要将接缝密封住..6.调换油雾捕捉器芯●U型管加油.●清洁捕捉器芯的壳体.●检查旧的捕捉器芯是否过度压碎. 增加限制螺母以防过度压碎.●去除翼形螺母下面的防松垫圈, 如果装有的话.●重新安装翼形螺母下面的密封垫圈.●检查以确保捕捉器芯盖与芯接触良好. 盖子应四方地与壳体配合.7.检查消雾器芯并根据需要调换之. 消雾器是长寿命零件, 不需要例行调换.8.检查控制面板●观察: 松动接线, 错误的管路过滤器, 损坏的管路过滤器以及足够的灭弧器.●清洁面板风扇过滤器及面板.●拆开接线端板上所有不用的线, 整理打结.●检查振动传送器导线以确保其是直接接到微控制器接线端板上每半年一次的保养1.润滑主驱动机联轴节. 干型联轴节部件必需检查.2.调换油过滤器.3.风冷却器作水压试验.4.执行每季度要求的保养项目.5.在非压力润滑的滑套轴承型机组上要调换驱动机轴承的润滑油.6.取油样作分析.7.按操作手册里”控制”一节所述程序检查控制系统.8.检查进气阀和旁通阀的标定.每年一次的保养1.按操作手册里的制造商指示检查主驱动机.2.目测检查联轴节, 根据要求对中心和润滑. 调换磨损严重的零部件.3.大齿轮带有抗摩擦轴承的机组上要手动转动大齿轮检查表面粗糙度.4.检查并清洁油池吸油网.5.目测检查油冷却器管, 必要时清洁其水侧.6.目测检查油冷却器上的锌质阳极(铅笔状), 必要时调换之.7.目测检查进气节流阀.8.目测检查旁通阀.9.目测检查排气止逆阀.10.取油样分析和/或调换油.冷却器, 转子总成, 轴承和密封的调换备件有多种选择:●工厂折价交换.●退回零件翻新.●退回损坏零件作报废处理, 同时取得信用额度买新零件.●工厂对所有交换零件提供保修.●快速清洁冷却器及其水压试验.故障排除症状可能原因更正行动不能起动没有清除停机或连锁装置纠正停机或连锁工况, 即让控制面板上相关指示灯熄灭.起动器无主电源检查起动器电压. 检查保险丝.无空压机或起动器的控制电源. 检查控制面板/起动器电压. 检查控制变压器.导线接头松动或腐蚀, 电源检查接头, 必要时清洁, 紧固和调换之.线缺陷.电机起动器或起动电路缺陷. 按制造商的建议排除起动器故障.预润滑泵无效预润滑泵减压阀调节不当. 将减压阀调节到正确压力.预润滑泵不运行. 泵起动器排故. 检查电压.电机故障. 修理或调换电机.泵故障. 修理或调换泵.无密封空气(密封气连锁是选项). 建立密封空气.油温高油冷却器水流量低或无水. 建立正确水流量.水温比预期的要高. 采取必要措施降低供水温度.温控装置设定值不当. 校准仪表.油冷却器水侧脏或堵塞. 清洁冷却器管道. 必要时装水过滤器.油压低系统压力减压阀调节不当. 将系统压力减压阀调节到正确油压.油管漏或压扁. 修理或调换油管.油过滤器脏. 换上干净过滤器.主油泵故障. 修理或调换主油泵.空气温度高风冷却器水流量低或无水. 建立正确水流量.水温比预期的要高. 采取必要措施降低供水温度.温控装置设定值不当. 校准仪表.风冷却器水侧脏或堵塞. 清洁冷却器水管. 必要时装水过滤器.与英格索兰服务代表联系.密封空气仪表空气压力低. 参见下面”低仪表空气压力”.压力低密封空气压力调节器调节不当. 将调节器压力调节到正确值.放气阀调节过多.(如果装有的话). 减小密封空气放气量.密封磨损. 调换密封. 咨询英格索兰服务代表.仪表或阀工无供气压力, 气管压扁或漏气. 建立仪表供气压力. 修理或调换气管. 作气压低空气调节器调节不当. 调节调节器以达到正确的仪表气压力.振动大油温低. 油需要预热时间.驱动机与压缩机中心不对. 检查并对准中心(随后电机脚加定位销)联轴节或隔圈磨损. 润滑. 调换联轴节和/或隔圈.异物聚积使转子总成失联系英格索兰服务代表. 需要清洁和检查去平衡. 平衡.气动零件损坏使转子总联系英格索兰服务代表. 需要修理或调换成失去平衡. 和检查平衡.驱动机的感应振动. 平衡电机转子.不加载模式选择开关在UNLOAD 将模式选择开关改到Modulate (调节)或位置上. Auto-Dual (自动-双重) 工作模式.压力控制器设定点低. 将压力控制器调节到要求的工作压力.旁通阀不关闭或进气阀不纠正进气阀或旁通阀的不当运行.打开.系统空气压缩机不加载. 参见上面”不加载”段落.压力低进气空滤器脏. 调换滤芯.涌流低. 参见下面”连续涌流”.用气量比预期的要大. 修理所有漏气点. 断开不必要的需求.连续涌流排气隔断阀关闭. 打开隔断阀.(抽吸)涌流传感器标定不当. 标定仪表. 确保涌流传感器器开关不卡住.进气过滤器脏. 调换滤芯.节气门限位(LLR, CLL, TL) 调整节气门限位.调节不当.级间空气温度高. 建立正确的通往风冷却器的水流.水温比预期的要高. 降低冷却水温度.空气动力零件磨损或缠结. 联系英格索兰服务代表.能耗大环境温度比预期的要低. 减低压缩机载荷. 咨询英格索兰代表.初级电压低. 咨询电厂. 检查电源.电机效率降低. 咨询电机制造商.载荷过大. 降低载荷.驱动电机初级电压低. 将电压恢复到规定值.电流大载荷大. 降低载荷.纯正零件和服务英格索兰纯正备件是无可替代的.我们对你们用户的承诺是举世无双的. 一天24小时, 一周7天, 英格索兰随时准备好为你服务. 你需要什么结果, 英格索兰就替你生产.请拨打(800) 820-2128.英格索兰承诺为你们服务. 如果你们需要信息资料, 服务或备件, 我们战略布点的服务机构就为你服务. 如果你需要Centac压缩机的技术支持, 请与你当地的英格索兰代表联系, 或直接打电话给工厂.英格索兰Centac售后市场服务内容有:●润滑油●性能改进●控制系统升级●CMC®微处理机控制●CEM®Centac节能大师●纯化学空滤器●冷却器清洁和修理服务●转子清洁, 平衡和修理服务●翻新Centac压缩机●离心诊断服务CDS●Centac用户培训学校欲知详情, 请与离心式空压机分部售后市场支持服务联系:英格索兰公司上海办事处上海市中山南二路1089号徐汇苑大厦11楼邮政编码200030电话：0086-21-54529898 - 2423传真：0086-21-6426783624小时免费服务呼叫中心：(800)820-2128。

英格索兰V 操作与维修手册

1内容与缩写内容1.内容与缩写2.前言3.贴花6.安全9.概览11.安装与调试20.操作指令37.维护42.故障排除缩写与符号####同上海英格索兰压缩机有限公司联系索取序号—>####直到序号####—>从序号起*没有图示+选项NR不要求AR根据要求SM总图HA高环境温度选项WC水冷却机组AC风冷却机组ERS能量恢复系统T.E.F.C.闭式电机O.D.P.开式电机2前言该手册包含的内容应该视为上海英格索兰压缩机有限公司的财产，属于上海英格索兰压缩机有限公司的机密。

未征得上海英格索兰压缩机有限公司的事先书面许可，不得复制。

本文件中的任何内容均无意扩大文件中直接说明或间接隐含的关于上海英格索兰产品的讲话、保证和说明。

任何此类保单或产品销售的条款及条件，将遵守此类产品销售的标准条款和条件。

如有需要，可来信索取。

本指南包含指令和技术数据，以及操作和维修人员进行例行操作和定期维修所需执行的任务。

大型检修不在本指南包括范围之内，应由指定的上海英格索兰压缩机有限公司维修部门承担。

附加在压缩空气系统上的所有备件、附件、管子和连接器都必须：●有良好的质量，从知名厂家获得。

而且，如有可能，属于上海英格索兰压缩机有限公司认可的类型。

●能承受的压力至少相等于机器最大允许的工作压力。

●与空压机的润滑剂/冷却剂相容。

●伴有安全安装、操作和维修的指令。

任何设备的细节可从上海英格索兰维修部门获取。

如使用仿造备件，即不包括在上海英格索兰压缩机有限公司认可部件清单中的维修备件，可能会造成上海英格索兰压缩机有限公司无法控制的危险条件。

因此，上海英格索兰压缩机有限公司对因安装非标准维修部件所造成的损失概不承担任何责任。

标准的保质条件也会受到影响。

上海英格索兰压缩机有限公司有权不加通告便改变及改良产品，没有义务对已销产品补加改良措施。

版权2010年上海英格索兰压缩机有限公司3贴花ISO符号图形及国际标准符号的意义4贴花5贴花V SERIES 15-37机组贴花序号零件号数量名称序号零件号数量名称1992899441电压380/3/5012190002561QS 标志2928674071不准吸入符号13468448661现场施工注意928674981排气口468465071额定工况运行3928675302热表面符号468729091贴花机组维护指南4929305851压力容器符号468730141贴花皮带张力推荐参数表5929305933电击警告符号14428731391铭牌6929306681维护15468729411标签运输支架190515491三滤注意16189908381贴花警告190193481贴花开机调试警告17231752431贴花加油468542531贴花电气原理图星三角启动182********胶带直径3’’468729251贴花维护保养零件15-22kW19468577851Logo SIRC 15-22kW 468729331贴花维护保养零件30-37kW 468577771Logo SIRC 30-37kW 7931659592转动时使用防护罩20468578191贴花前面板15-22kW 8931659832转向468577931贴花前面板30-37kW 9931664601冷却剂排放符号21992661991安装贴花10931665021油滤芯更换符号11931712624起吊前视图机器内部（前）启动门内部机器内部（后）顶视图左视图机器内部（左）右视图6安全概览操作人员在维修或操作之前须阅读并理解《贴花》，并参阅《手册》。

英格索兰V15-37空压机操作与维修手册

缩写与符号 #### —>#### ####—> * + NR AR SM HA WC AC ERS T.E.F.C. O.D.P. 同英格索兰（中国）工业设备制造有限公司联系索取序号直到序号从序号起没有图示选项不要求根据要求总图高环境温度选项水冷却机组风冷却机组能量恢复系统闭式电机开式电机
13 14 15 16 17 18 19 20 21 22 23
油过滤器热控阀油冷却器电机过载保护安全阀安全阀冷却剂排放阀止回阀空滤阻尼指示器储气罐排水阀
10 概览
V SERIES 30-37 系统流程 PID 图
46853214 Rev. A 图解 1 2 3 4 5 6 7 8 9 10 11 12 空滤进气阀容调阀(选项) 机头电机油分离筒体油分离器最小压力维持阀后冷却器压力传感器压力传感器温度传感器 13 14 15 16 17 18 19 20 21 22 23 油过滤器热控阀油冷却器电机过载保护安全阀安全阀冷却剂排放阀止回阀空滤阻尼指示器压缩机排气压缩机进气
7 安全
压缩空气如处置不当，压缩空气可能成为危险品。操作之前要切实将系统中的压力全部释放，并确保机器不能意外启动。一定要使机器根据额定的压力操作，而且要让所有相关人员都知道这种额定压力。安装在机器上的空气压力设备，或与该机器相连的所有空气压力设备，都必须有安全工作压力额定，该额定不得低于机器的额定压力。如果有多于一台空压机连接在一个共同的下游工厂上，必须安装有效的隔离阀，并用工作程序加以控制，从而使一台机器不被另一台机器意外加压或过度加压。压缩空气决不能同任何形式的呼吸设备或面具直接相连。由于被压缩的空气中有少量的含油量，要注意与之配备的后处理及生产设备是与之相配套的。如果排出的空气最后排放在一个封闭的空间内，必须提供充分的排风设备。每次使用压缩空气时，都必须使用适当的个人保护设备。所有的含压部件，尤其是活性软管及其接头，必须定期检查，做到完美无暇。如发现暇疵，必须根据本《手册》的指令替换。要避免身体与压缩空气接触。装于机器上的所有安全阀必须定期检查，以确保正确运行。切勿对储气罐或类似器皿施加超过设计极限的压力。切勿使用未能达到空压机设计要求的储气筒或类似器皿。同你的销售商联系以获取帮助。切勿在储气筒或类似器皿上钻孔、电焊、或以其他方法改变之。材料机器制造过程中使用了下述材料，如使用不当，可能会危害身体健康：防护性润滑脂防锈剂空压机冷却剂

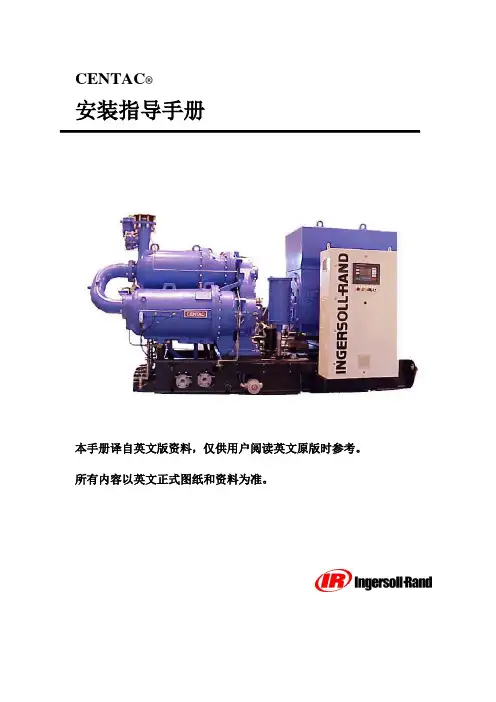

英格索兰安装指导手册

安全
本手册包括英格索兰离心压缩机的安装、操作和维护的说明。英格索兰离心压缩机组设计用来提供安全和可靠的运行。然而，它既是压力系统，又是转动机械，因此操作人员必须正确判断，并采取适当的安全措施，以避免人身伤害，并避免损坏设备或周围物品。本手册的目的是为使用人员提供操作、维护离心空压机组的一般训练。
安全规程
总体安装图
电气示意图
工艺仪表流程图（P&ID图）
电机外形图及数据表
正确安装CENTAC 1CV，1ACV，1BCV空气压缩机，并按厂家操作说明书要求正确操作，将会长期保证良好的压缩空气质量。
说明
本手册中标明“必须”的部分意味着必须遵守，才能获得设备正常的保用。
本手册当中“应当”一词意味着理想的状态，但对于运行来说不是命令形式的，如果不符合此种状态，不一定会影响机组的保用。如果对这些建议有所偏离，将可能会严重影响高效运行，或者会影响维护人员对机组进行维护。
运行周期间的长期停运（30天以上）。
工厂（或工段）停止运行。
安装计划
概述
正确安装是所有动设备获得满意操作效果的重要条件。为了以最低的操作费用获得最高的可靠性能，则需对设备营造一个良好的外部支持条件。另外，一个良好的安装方案，将会降低安装和操作成本。请参阅压缩机总体安装图中用户连接接口详细信息及吊装点。进一步资料请与当地英格索兰代表机构联系。
空气配管
一个设计良好的空气管线配置需要很好的方案，并需要很好地执行这一方案。
配管涉及下列内容：
空气入口配管和过滤器
空气旁通配管
膨胀节
空气排气配管
多台压缩机组安装时的空气排气配管
储气罐
控制空气配管/过滤器
仪表空气配管
CENTAC的产品设计并没有考虑机组承受外部配管的所有重量。与压缩机相连的出口管、入口管、旁通管、水管和其他管都必须有自己的支撑。对配管要提供充分的支撑以防过量的静负荷作用在动设备的法兰上。

英格索兰 M200-250kw 操作维修手册

Ingersoll-Rand®SSR M200-VSDM250-VSDM200-低压M250-低压OPERATION AND MAINTENICE MANUAI操作维修手册C.C.N:19067644DATE:June2011REV :B英格索兰 SSR M200-LVM250-LV操作维修手册回转式螺杆空气压缩机这台压缩机购买于:英格索兰公可保持对产品进行修改和改进的权利，并不另行通知用户:对以前销售的产品不承担相应的修改和改进的责任。

订单机器编号用户订单编号英格索兰公司订单编号为了便于参考，请在此记录您的机器的系列编号和机型编号:系列编号机组型号图号: 19067644日期：2010年8月目录1 目录2 前言3-7 ISO符号8-9 安全10-17 一般信息18-22 安装/搬运23-34 操作说明33 空气呵护36-39 维护保养40 故障排除缩写和符号#### 找英格索兰要编号→#### 到xxxx编号为止####→从xx编号起●未图示+ 选项NR 不需要AR 按需要HA 高环境温度机粗WC 水冷机组AC 风冷机组ERS 能源回收系境T.E.P.C. 全封闭风扇冷却电机（IP54）O.D.P. 开式防清漏电机PPM 百万分率DE 德国DK 丹麦ES 百班牙FR 法国GB 大不列颠联合王国IT 意大利NO 挪威NL 荷兰目录与缩写1PT 葡萄牙SE 瑞典FI 芬兰2前言本手册之内容归英格索兰公司所有，属其知识产权。

未经英格索兰公司事前书面准许，不得复制。

本文件中的任何内容都不表示或暗示对这里所述产品的任何承诺和保证。

这类产品销售的保修和其它条款以标准销售条款为准。

有标准销售条款备索。

本手册包含操作维护人员日常工作和定期保养所需的一切技术数据。

大修理不在本手册范围内，有关事宜请与授权的英格索兰服务部门联系。

本机的设计现格已通过各种EC指令的认证，对任何部分的修改都是绝对禁止的，因为这样会使EC认证失效。

英格索兰操作维护手册.

CENTAC®操作维护手册本手册从英文版资料的翻译,仅供用户阅读英文原版时提供参考。

所有内容以英文正式图纸和资料为准。

目录第一部分:机组参数第二部分:机组描述第三部分:操作第四部分:维护第五部分:故障排除第六部分:备件与服务第一部分:机组参数CENTAC离心式空气压缩机型号:序列号:额定流量进气温度进气压力排气压力相对湿度冷却水温度冷却水温升第一级中间冷却器水流量第二级中间冷却器水流量后冷却器水流量油冷却器水流量总计水流量第二部分:机组描述简介英格索兰CENTAC离心式空压机是一种可靠高效的离心式压缩机,设计用来提供无油压缩空气或压缩氮气。

每台压缩机均为整体组装,安装在一个钢制底板上。

并且配备有独立工作的润滑油系统和先进的控制面板。

以下是一些其主要的突出特点和益处:标准特点带来的益处较小的坚固底板不需要特制的地基控制阀组装在机组上机组安装安装好的中间冷却器与后冷却器紧凑高效的设计安装在底板上的控制面板在生产厂已接好联线并经过检测将电器联接部分减到最少减少安装时间和费用CENTAC压缩机工作原理CENTAC压缩机是一种速度型离心式压缩机。

如图2.1所示,空气通过安装在机组上的进气调节阀进入压缩机并流进第一级压缩。

在那里叶轮(1将速度加给气体,然后气体进入静止的扩压器部分(2,在那里将速度转化成压力。

内置于机组中的中间冷却器(3去掉压缩过程中所产生的热量,从而提高压缩效率。

然后气体在流动的低速区通过不锈钢水气分离器(4 除去冷凝水。

当气体被强制通过不锈钢水气分离器后,气体所带的水分降低了。

这样的过程在每一个接续的阶段重复,直到压缩机达到的了所要求的工作压力。

图2.1 CENTAC机组工作原理机组描述CENTAC压缩机是一种由电动机驱动的离心式空气压缩机。

压缩机与驱动机直接耦合在一起,并且整个机组,包括润滑系统,控制系统和附助部件,安装在一个公共的底板上。

整个压缩机组包括:●主电机直接驱动一个各级共用的大齿轮。

英格索兰空压机中文操作维修手册

VHP650E/XP825E/P950E/VHP750E/XP950E操作维修说明书OPERATING & MAINTENANCE MANUAL螺杆空气压缩机SCREW COMPRESSORS移动式低噪音PORTABLE LOWNOISE上海英格索兰压缩机有限公司SHANGHAI INGERSOLL-RAND COMPRESSOR LTD.图号 CPN: 99265860日期 DATE: 2007.3版本 REV. C欢迎您使用上海英格索兰压缩机有限公司生产的各种牌号的螺杆压缩机SIRC有权对产品进行修改和改进，不负有对已出厂产品进行相应修改和改进的义务。

用户订单号：________________I-R公司订单号：________________为了便于查询，请将你所购的机器编号和型号记录在此型号：________________机组编号：________________本手册介绍了电移动系列螺杆压缩机的工作原理及其主要结构，尽可能为操作人员提供有关压缩机关键部件的功能、操作、维护保养等方面的知识，目的在于让用户最有效地使用该设备。

在压缩机开机前，操作人员应仔细阅读本手册，充分掌握压缩机的操作技能。

用户应以操作该设备为荣，并使设备处于清洁、良好的工作状态。

如不清楚或有其他需求，请与本公司售后服务部门联系。

安全注意事项安全注意事项1. 在机组运转时，不要打开边门，或者松动、拆掉任何管路附件、接头。

机组里充满带压的热工质(液体与气体)，能引起严重的人身伤害事故。

2. 电动机、控制面板、控制箱都接有380V 电源，在电气系统调试、检修之前，务必切断电源。

向压缩机供电的电源线路上，必须安装自动空气开关或熔断器等安全装置。

为了确保电器设备的可靠性，务必按照有关的安全条例，接上合适的接地线，必要时需安装避雷装置。

3. 压缩机不能在高于铭牌规定的排气压力下工作，否则电动机会过载，其结果将导致电动机和压缩机停车。

英格索兰CENTAC【C950】离心式空压机操作手册

操作电机。
注意在此提醒压缩机的所有者，租借者或操作者，任何不遵守一般的安全规则，不管在此是否提出，都有可能导致事故或人身伤亡。对于因违背规定、或违背安全措施需引起注意、警惕的惯例及在操作和处理压缩机时需要采取而未采取措施，不论在此说明与否，英格索兰公司都不承担责任。
启动压缩机之前
所需工具
z 千分表（2 个） z 对中工具 z 水平仪 z 润滑脂枪 z 平头起子 z 塑料头或铅头锤 z 间隙设定工具 z 千分表支持架 z 可调扳手
4．油通过油过滤器到大齿轮，小齿轮轴承，最后再到油箱。通过调节油冷却器后的油压释放阀，可以控制流入压缩机内的油压的高低。
5．剩余的润滑油通过压缩机排到油箱。
润滑油系统包括所有必须的仪表和安全装置以保护压缩机。这些装置包括： z 油压传感器指示油压并监测是否油压过低。 z 油温传感器（RTD）会在非正常油温时报警。同一装置还可以用作一个自锁装置，
采用冷对中。对中数据的读取必须是在联轴器的内套上，并且上面没有油脂或其他脏东西。
根据千分表对压缩机端联轴器内套外周的测量数据，将压缩机端联轴器内套与外套水平对中。
如果不是采用的标准齿式联轴器，则需要参考供货商的技术资料。
警告运行前必须检查联轴器本身的情况，以及联轴器的对中情况。
图3 双千分表对中
标准特点
带来的益处
较小的坚固底板
不需要特制的地基
控制阀组装在机组上
机组安装
安装好的中间冷却器与后冷却器
紧凑高效的设计
安装在底板上的控制面板
在生产厂已接好联线并经过检测
将电器联接部分减到最少
减少安装时间和费用
CENTAC 压缩机工作原理 CENTAC 压缩机是一种速度型离心式压缩机。如图 2.1 所示，空气通过安装在机组

英格索兰 M200-250kw 操作维修手册

Ingersoll-Rand®SSR M200-VSDM250-VSDM200-低压M250-低压OPERATION AND MAINTENICE MANUAI操作维修手册C.C.N:19067644DATE:June2011REV :B英格索兰 SSR M200-LVM250-LV操作维修手册回转式螺杆空气压缩机这台压缩机购买于:英格索兰公可保持对产品进行修改和改进的权利，并不另行通知用户:对以前销售的产品不承担相应的修改和改进的责任。

订单机器编号用户订单编号英格索兰公司订单编号为了便于参考，请在此记录您的机器的系列编号和机型编号:系列编号机组型号图号: 19067644日期：2010年8月目录1 目录2 前言3-7 ISO符号8-9 安全10-17 一般信息18-22 安装/搬运23-34 操作说明33 空气呵护36-39 维护保养40 故障排除缩写和符号#### 找英格索兰要编号→#### 到xxxx编号为止####→从xx编号起●未图示+ 选项NR 不需要AR 按需要HA 高环境温度机粗WC 水冷机组AC 风冷机组ERS 能源回收系境T.E.P.C. 全封闭风扇冷却电机（IP54）O.D.P. 开式防清漏电机PPM 百万分率DE 德国DK 丹麦ES 百班牙FR 法国GB 大不列颠联合王国IT 意大利NO 挪威NL 荷兰目录与缩写1PT 葡萄牙SE 瑞典FI 芬兰2前言本手册之内容归英格索兰公司所有，属其知识产权。

未经英格索兰公司事前书面准许，不得复制。

本文件中的任何内容都不表示或暗示对这里所述产品的任何承诺和保证。

这类产品销售的保修和其它条款以标准销售条款为准。

有标准销售条款备索。

本手册包含操作维护人员日常工作和定期保养所需的一切技术数据。

大修理不在本手册范围内，有关事宜请与授权的英格索兰服务部门联系。

本机的设计现格已通过各种EC指令的认证，对任何部分的修改都是绝对禁止的，因为这样会使EC认证失效。

英格索兰空气压缩机维修指南

英格索兰空气压缩机维修指南1、故障现象:机组排气温度高(超过100 °C)2、故障现象:机组油耗大或压缩空气含油量大3、故障现象:机组压力低4、故障现象:机组排气压力过高5、故障现象:机组电流大6、故障现象:机组无法启动7、故障现象:机组启动时电流大或跳闸8、故障现象：风扇电机过载1、故障现象:机组排气温度高(超过100 °C)·机组冷却剂液位太低(应该从油窥镜中能看到，但不要超过一半)；·油冷却器脏；·油过滤器芯堵塞；·温控阀故障(元件坏)；·断油电磁阀未电或线圈损坏；·断油电磁阀膜片破裂或老化；·风扇电机故障；·冷却风扇损坏；·排风管道不畅通或排风阻力(背压)大；·环境温度超过所规定范围(38°C 或 46°C)；·温度传感器故障(Intellisys控制机组)；·压力表是否故障(继电器控制机组)。

2、故障现象:机组油耗大或压缩空气含油量大·冷却剂量太多，正确位置应机组加载时观察，此时油位应不高于一半；·回油管堵塞；·回油管安装(与油分离芯底部距离)不符合要求；·机组运行时排气压力太低；·油分离芯破裂；·分离筒体内部隔板损坏；·机组有漏油现象；·冷却剂变质或超期使用。

3、故障现象:机组压力低·实际用气量大于机组输出气量；·放气阀故障(加载时无法关闭)；·进气阀故障；·液压缸故障；·负载电磁阀(1SV)故障·最小压力阀卡死；·用户管网有泄漏；·压力设置太低；·压力传感器故障(Intellisys控制机组)；·压力表故障(继电器控制机组)；·压力开关故障(继电器控制机组)；·压力传感器或压力表输入软管漏气；4、故障现象:机组排气压力过高·进气阀故障；·液压缸故障；·负载电磁阀(1SV)故障；·压力设置太高；·压力传感器故障(Intellisys控制机组)；·压力表故障(继电器控制机组)；·压力开关故障(继电器控制机组)。

英格索兰离心风机操作维护说明书

英格索兰离心风机操作维护指导书1．风机的日常启动、运行和停止1.1启动1.1.1启动前检查1）到中控室检查该风机的压力设定值是否符合要求（主风机设计排气压力为75KPa，尾气风机的设计压力：20KPa，压力设定值不能超过设计压力）2）检查就地控制柜220V电源是否具备（就地柜顶部的指示灯亮则就地柜已供电）3）确认控制柜上的“就地/远程”转换开关置于就地（Local）侧4）检查齿轮箱油位是否正常，停机时油位应保持在油视镜1/2以上，否则补充5）检查风机前、后轴承的油杯是否有油，一定确保油杯一直有油，否则补充6）检查冷却水是否循环正常，水管路上的阀门都已开启7）检查确保风机排气管道上的阀门全部开启8）检查进气阀和放空阀仪表气源是否正常，确认仪表气管线上的阀门都已打开9）确认主电机380V动力电源已经投上1.1.2启动风机1）拉出控制柜上的急停按钮，按下复位键，确认故障报警已熄灭（如果故障灯亮，就需到中控室检查故障信息，排除故障后重复该步骤）2）确认与上次的启动间隔时间超过8分钟，否则启动程序无法运行3）按下启动按钮，启动程序自动运行A．风机运转B．进气阀在卸载开度25％，放空阀100％打开C．启动时间（25秒）完成后进气阀和放空阀进入自动控制状态1.2停机1）按下停止按钮，风机将自动卸载并停止运行。

∙风机首先卸载，卸载完成后自动停机∙风机控制电源送电后延时2分钟才能启动风机∙风机停止后延时8分钟才能再次启动2）按下急停按钮，风机将立即停机1.3故障报警当出下如下信号时风机立即联锁停机，在按下复位按钮前到中控室检查故障信息并排除故障后才能重新开机。

A．风机振动高B．风机轴承温度高C．启动器故障（高压开关柜故障）D．电机过载（过载超过12秒）E．喘振（连续喘振超过8秒）1.4参数监控和修改中控室可以显示如下风机数据：风机振动值；风机内、外轴承温度；电机电流；系统压力；进气阀开度；放空阀开度；压力设定值；各种报警和联锁信息；紧急停机按钮状态等。

英格索兰空压机用户手册

英格索兰空压机用户手册一智能控制系统(intellisys)1紧急停车开关按下这个按钮将会立刻停止压缩机的运行。

在此按钮没有经过手动复位前，压缩机将不能重新启动。

顺时针转支此按钮可以复位。

2电压指示灯(在启动装置盒内)指示控制电路有电压并且可以启动空气压缩机。

3电压指示灯指示智能控制系统电压有效。

4按钮a)启动如果显示屏显示READY TO START，按下这个按钮可以启动空气压缩机运行。

如果需要空气则压缩机会自动启动并加载。

如果在显示列表中按此按钮将会退出显示列表。

显示屏将会从“CHECKING MACHINE”退到“READY TO START”。

b)卸载停车按此按钮压缩机将卸载停机。

如果压缩机正在加载，它将会先卸载，7秒后压缩机立即停机。

如果压缩机没有加载，它将会立即停车。

按下机组停车按钮，所有发光二级管(L.E.D)灯都会闪烁检查并且在显示屏内闪烁软件版本号。

c)卸载/加载如果机组正在加载，按此按钮将会导致机组卸载，卸载指示灯亮。

直到重新按此按钮后机组才能加载。

如果机组没有加载，按此按钮将会使机组在ON/OFF LINE或MOD/ACS控制模式下提前操作加载。

d)显示选择按此按钮可以显示屏中进行信息选择。

如果连续按此按钮，显示列表会滚动显示。

此按钮也可用于退出参数设定程序。

e)设定此按钮用于进入参数设定程序，也可以用于复位报警。

按此按钮一次可以复位一条报警，按二次可以清除一条报警。

f)箭头这两个按钮有几种功能。

如果智能控制系统在参数设定模式，箭头用于选择参数设定值。

如果机组有多条报警记录，箭头用于滚动这些记录。

箭头还有一种功能就是用于日常标定。

如果机组没有运行，同时按上、下两个箭头按钮可以进入标定程序，显示屏将会显示“CALIBRATING”。

变时才需要进行重新标定。

5参数设定程序这个程序允许用户修改控制逻辑中的14个变量。

进行参数设定时，按SET按钮进行参数设定目录。

SET OFFLINE AIR PRESSURE 指示灯亮，显示屏显示“××××Psi”，OFFLINE AIR PRESSURE(低压加载压力)是第一个要设定的参数，××××是指需要设定的参数值。

英格索兰空压机日常维护

待废油排完后，关闭放油开关、堵上放油堵头，用漏斗把空压机油从加油口加入油缸，观察油视镜，加油到油视镜中上位。
加完油后用扳手柠回油缸盖，用抹布擦干净洒出的油滴。
送电开机，观察油位，如果油位偏低则停机重新加油。
更换空气过滤器
用手拧下螺母，把盖子拿开就可以换下空气过滤器。
更换油过滤器
排油口漏出，但万一漏出，立即停止加油。
4）在拧上排油塞或盖上排油槽之前，先运行空压机30 分钟，确保停下电机，断开电源，挂好警示牌，然后再安装排油塞或盖上排油槽。以避免新加的油脂损失及污物进入电机内部。
清洗油分离器筒体回油过滤网∕小孔
需要工具：开口扳手、钳子滤网∕小孔总成的外观与直管接头相似，装
在两段外径1 ∕4的回油管之间，主体用1 ∕2 六角钢制成，在六角的平面上刻有小孔的孔径和流向。
如要拆除滤网∕小孔总成，先断开两端的回油管，牢牢捉住中心部分，同时用一，同时要小心避免损失滤网及密封表面。在重新安装前还需要清洁并检查所有部件，当安装完好后，确认流向正确。
准备工具：抹布、皮带钳或链条钳。用抹布抹干净流出的机油后安装新的油过滤器并用手或皮带拧紧油过滤器
更换油气分离器
准备工具：抹布、扳手、套筒扳手、水管钳等。松开將回油管引入筒体的那个接头，并拆去管
总成。从筒体盖上的弯头拆去放气阀。拆下最小压力阀接头的管子，松开冷却器进口处同一管子上的管螺母，然后将管子从筒体盖上拿开。使用适当的套筒扳手拆除筒体上的螺栓，然后拆除筒体盖。清洁筒体及其盖上装的密封垫片表面。仔细检查筒体确保无任何异物例如碎步、工具等掉入筒体，检查新的密封垫片是否损伤，然后将新的分离器装入筒体，将筒体盖放到其正确位置上，并装好螺栓（螺栓应对角上紧，扭力195N）。

英格索兰空压机用户手册

POW
4 按钮 a) 启动如果显示屏显示 READY TO START，按下这个按钮可以启动空气压缩机运行。如果需要空气则压缩机会自动启动并加载。如果在显示列表中按此按钮将会退出显示列表。显示屏将会从“CHECKING MACHINE”退到“READY TO START”。 START
b) 卸载停车按此按钮压缩机将卸载停机。如果压缩机正在加载，它将会先卸载，7 秒后压缩机立即停机。如果压缩机没有加载，它将会立即停车。按下机组停车按钮，所有发光二级管(L.E.D)灯都会闪烁检查并且在显示屏内闪烁软件版本号。
调整此参数值。再按一次 SET 按钮选择下一个要设定的参数。如果此参数已经被
调整，按 SET 按钮确定新值，显示屏显示确认。确定后，下一个要设定的参数会
被显示。如果不需要修改参数，按 SET 按钮进入下一个要设定的参数。当进入
SELECT OPTIONS 设定项时，SELECT OPTIONS 指示灯亮，并且如果安装了选择模
操作都需要复位警告信息，按 SET 按钮一次可以清除警告信息。以下是报警信息列表：
1) CHG SEPR ELEMENT 这个警告在机组满负荷时分离器前压力比压缩机出口压力高 12psig(0.8bar)时产生。 2) HIGH AIREND TEMP 当空气罐温度(2ATT)达到 221ºF(105ºC)时这个警告会生产。 3) HIGH AIR PRESS 如果机组安装了智能控制序列程序(ISC)，并且管线压力达到最大“下线”压力 3 秒后出现此警告。 4) T2 SENSOR RAILURE 如果开启了低环境温度设置并且低环境温度传感器没有安装或断线会出现此警告。 7 报警当一个报警生产时，报警指示灯亮并且显示屏显示当前报警信息。如果有多条报警生产，则显示屏显示“SCROLL FOR ALARM”。在这个位置上，一、下箭头用于查看报警信息，所有报警(紧急停机除外)将可以通过按两次 SET 按钮复位。任何报警都会在报警描述中说明。下面是报警信息列表： 1) LOW SUMP PRESS 机油箱压力低如果机组运行并且机油箱压力太低时将会出现此报警。 2) HIGH AIR PRESS 空气压力高如果机组运行并且储气罐压力比机组额定操作压力加上 20PSI(1.4bar)再加上分离器压力差大，或者当前压力比额定压力高 15psig(1.0bar)时会出现此报警。 3) HIGH AIREND TEMP 空气出口温度高如果空气出口温度高于 228ºF(109ºC)时出现此报警。 4) STARTER FAULT 1SL(2SL)启动器失败当机组正在运行时，如果启动装置处于开启位置时出现此报警。如果机组获得停机命令并且不能开启时也会出现此报警。1SL 参考启动接触器 1M 辅助

英格索兰V250空压机操作与维修手册

切记把运输包装用的材料，根据当地法规全部清除掉。
注机组在运输时运输栓是装好的。在运行机组之前必须拆除运输栓并检查传动带拉力。松开，
拆除并清理运输栓。关于传动带的拉力检查步骤，请参阅维护部分。
13 安装/调试
图解 1. 空压机 2. 储气罐 3. 空气干燥器 4. 压缩空气过滤器 5. 系统用气点
英格索兰（中国）
Ｖ系列２５０ｋＷ５０Ｈｚ空压机操作与维修手册
本手册指南包括重要的安全信息，是机器操作和维修人员的必备之品。
零件号：４８８７８０２９版本：Ｄ日期：２０１５年８月
内容
1. 2. 3. 6. 10. 11. 19. 42.
内容与缩写前言贴花安全概览安装/调试操作指令维护
数量 1 1 1 1 1 1 1 1
1 3 1 3 1
名称电压 400/3/50 不准吸入符号排气口机组维护指南现场施工注意额定工况运行三滤注意
贴花维护转向警告贴花贴花开机调试电击警告符号
800 Label 热表面符号油滤芯更换符号
序号 10 11 12
13 14 15
16 17 18 19 20
本指南包含指令和技术数据，以及操作和维修人员进行例行操作和定期维修所需执行的任务。大型检修不在本指南包括范围之内，应由指定的上海英格索兰压缩机有限公司维修部门承担。
附加在压缩空气系统上的所有备件、附件、管子和连接器都必须：有良好的质量，从知名厂家获得。而且，如有可能，属于上海英格索兰压缩机有限公司认
由于被压缩的空气中有少量的含油量，要注意与之配备的后处理及生产设备是与之相配套的。
如果排出的空气最后排放在一个封闭的空间内，必须提供充分的排风设备。

英格索兰离心空压机C700操作手册

本手册包含了英格索兰公司所拥有的机密和商业保密信息（以下称为”所有权事宜”）. 在向被授权方透露所有权事宜时, 被授权方应把所有权事宜当作保密和机密对待;没有英格索兰公司的书面批准不应把该所有权事宜泄露给第三方; 除了使用或维修以下设备的必要不应透露本所有权事宜；该所有权事宜只可以透露给需要使用或了解所有权事宜的员工. 如果英格索兰公司要求, 该手册应归还本公司。

未经授权使用本手册会受到法律制裁.免责声明“原样”提供. 本手册及其内容”按原样提供，没有任何暗示的担保。

英格索兰公司保修及责任极限保修卖方对其制造的设备实行保修，并担保以下发运的机器从投产之日起的12个月内或从发运之日起的18个月内（先到为准)＊无材料和工艺上的缺陷. 根据本保修条款, 机器如有任何故障，买方有责任及时在规定期限内向卖方作书面报告；后者一旦接到报告，有权选择其更正措施, 或对该设备提供适当修理, 或以工作地点F.O.B价格提供调换零件；前提是买方能按照良好工业惯例和卖方推荐的具体程序妥善存储，安装，维护及操作该设备。

对于由卖方提供但由其他方制造的附件或设备, 凡由制造商提供给卖方的任何保修项目均可以转嫁给买方。

没有卖方事前书面同意, 卖方不再负责对该设备进行任何修理, 调换或调整；也不承担买方或其他方所执行劳务的任何费用.特别需要将腐蚀，侵蚀及正常磨损的影响排除出保修范围. 性能担保仅限于卖方具体说明的那些范围. 除非满足这种性能的担保责任仅限于做规定的测试，否则卖方应承担以上述方式在上面规定期限内作更正的责任.除了本章节内容, 卖方不做任何其他担保或任何形式的表述, 无论言明还是暗示; 出于特殊目的的所有对商品规格和适宜性的暗示担保因此一律免除。

2.2.1.01离心式空压机操作保养规程

1.PURPOSE目的1.1此文件为英格索兰离心式空压机的标准操作及维护保养规程1.2此文件的目的是建立设备标准化启动和停止程序，避免因操作不当而造成不必要的设施中断事故，保持空压机设备的良好运行状态，给予最好的操作与保养，以及在最低的保养费用下获得最佳的持续功能2.SCOPE 适用范围适用于PROIFM现场的英格索兰离心式空压机3.DEFINITIONS AND ABBREVIATIONS 定义和缩略语CDA Compressed Dry Air 压缩干燥气体的缩写4.RESPONSIBILITIES 职责4.1 PROIFM负责对空压机设备的运行点检工作4.2合同维保厂商负责空压系统设备的定期保养维护、易耗品的更换以及应急维修，PROIFM负责对该维保商的工作安排、服务质量的监督管理4.3根据使用状况和需求，PROIFM人员及时开启/停止/切换空压设备，了解和记录设备使用和运行的状况5. REFERENCE相关文件《英格索兰C700空压机操作维护指导手册》6.SAFETY PRECAUTION作业安全卫生暨环保须知6.1人员操作时应严格遵照所操作设备之SOP，不得随意变更、删减操作步骤、内容和顺序，操作动作应平稳6.2人员到现场操作检查时，应按安全路线行走，精神集中，随时注意行走路线的环境，避让障碍物，防止人员受伤。

行走过程中不得随意踩踏、碰撞管道，以防因人为原因造成管道破损，造成不应有的设备损失和人员伤亡6.3进入管线密集或较低的现场作业检查时，应佩戴安全帽；进入高噪音现场时，应佩戴隔音耳塞6.4进行设备PM前，应根据现场情况和PM内容需要，采取恰当的防范措施，并恰当穿戴防护器具，恶劣环境作业应视情况佩带护目镜、安全鞋、耳塞、手套等成人员受伤6.6在进行维修时，要随时防止设备通电；绝不允许在带电的机组上进行维修操作6.7维修期间确保截止阀关闭并挂上标志，防止因空气倒流引起的转动6.8不要关闭任何安全装置的阀门6.9压缩机压力未卸掉之前，不得拆卸任何压缩机部件6.10机组运行时，不得维修任何部件6.11压缩机不得以超过压缩机铭牌所标示的压力额定值运行6.12压缩机不得以超过或低于驱动器铭牌所标示的转速额定值运行6.13机组运行时，不得拆卸任何挡板、护罩或滤网6.14定期检查所有安全设施是否工作正常6.15使用压缩空气必须谨慎小心，因为压缩空气可能引起严重的人身伤害6.16不要把工具、废布或拆下的部件等留在压缩机或驱动机上6.17 不得使用可燃溶剂清洗部件6.18 维修和护理时要保持清洁，用干净的布块或牛皮纸盖好零件或外露的接口6.19 压缩机护罩、盖板和漏网未装好前，不要操作机组6.20 在易燃或有毒气体积聚的区域，不要操作机组6.21拆下盖帽或丝堵前必须停运压缩机，有压力的油或空气可能引起严重的人身伤亡6.22不要在CDA管路上行走攀爬6.23进行设备PM或操作时产生的废弃物应分类处理，应遵循EHS环境废弃物相关管理规定放置入对应的垃圾桶中，不得随意丢弃6.24如果操作人员不慎被化学药品溅到，立刻到附近的冲身吸眼器用水冲洗伤处15分钟左右，再到医务室治疗6.25如果发生大量的化学品泄露等安全、卫生和环保事故时，处理人员应该及时与EHS联系7.OPERATING PROCEDURES操作指导图一：空压机控制面板1 2 3 4 5 61.远程控制指示灯2.故障指示灯3.预润滑油泵运转指示灯4.远程控制开关5.控制电源开关6.紧急停机按钮图二：空压机控制面板按键功能7.1空压机首次开机前的检查7.1.1开机前要检查以下各项以确认是否有腐蚀和清洁情况A．油箱（在没有密封盖的压缩机上）B．进气过滤器C．进气管线D．排气管线E．旁通管线F．冷却水管线7.1.2检查进气过滤器位置和安装7.1.3检查进气过滤器管线的以下各项A．材料（不锈钢或有色金属）B．最小尺寸C．到第一段弯管处的距离（最小四倍管径）D．管线中水平部分的冷凝水排放装置E．管线支撑F．进气过滤器上的压力表或压差表G．管径从大到小逐步过渡7.1.4检查排气管线的以下各项A．最小尺寸B．到第一段弯管处距离（最小 3 倍的管径）C．管线支撑情况D．管线水平部分的冷凝水排放装置E．安全阀（位于截止阀与压缩机之间）F．截止阀G． PT 点在最小10 倍管径的直管上7.1.5检查旁通管线的以下各项A．最小尺寸B．到第一段弯管处距离（从旁通阀起算最小 8 倍管径）C．管线支撑情况D．消音器的位置E．管线水平部分的冷凝水排放位置7.1.6检查控制气管线情况A．材料B．最小尺寸C．水与杂质过滤器（5 微米级）D．与控制面板接合“CA“的端头E．与排气管线接合，从截止阀起算最小 10 倍管径。

英格索兰UP系列空压机维修故障指南

运行电压低
确保起动和运行的电压降分别不超过10%和6%
三相电压不平衡
调电压整输入
产生低电流
空滤堵
更换空滤芯
空压机无载运行
调整压力，符合标准运行
高电压
调整输入电压
排气压力高
压力开关设置不正确
调整压力开关
负载电磁阀坏
更换
排气阀坏
更换
进气阀故障
维修和泥更换
系统空气压力低
压力开关设置不正确
调整压力开关
负载电磁阀坏
下设定点：绿色指针逆时针增大，顺时针减小
故障现象
原因
解决方法
压缩机无法启动
没有控制电压
检查控制保险丝FU1,FU2,FU3。
检查变压器次级绕组有无110V控制电压
星三角转换时间继电器坏
更换时间继电器
空压机运行时停机
温度高
检查油路系统，冷却系统
电机过载
检查电机，负荷等。手动复位
产生高电流
额定压力以上运行
调整压力，符合标准运行
油分离芯压降大
更换油分离芯，和检查空滤芯
更换
排气阀坏
更换
皮带打滑
更换
进气阀故障
更换
温度高
高于额定压力运行
调整压力
空滤芯堵
更换冷却器脏清洗Fra bibliotek冷却油少
添加
环境温度高
改善空压机房环境
冷却风受阻
改善
冷却油消耗过大
油份离芯坏
更换油分离芯
分离器排气受阻
维修清洗
压力调整
普通和常闭用于加载和卸载控制，普通和常开用于自动重启信号
上设定点：红色指针逆时针增大，顺时针减小

英格索兰空压机维修方法大全
