(完整版)500kV变电站主要设备介绍

(完整版)500kV变电站主要设备介绍

500kV变电站主要设备介绍第一部分设备的公用参数一、设备环境条件根据设备使用当地的具体环境确定,具体是:1、户外设备环境条件主要分为:海拔高度、环境温度、相对湿度、污秽等级、地震烈度、覆冰厚度。

2、户内设备环境条件主要是环境温度和相对湿度。

二、设备的额定电压1、我国的电压等级电压等级分别用“系统标称电压”表示,分别为:1000kV、750kV、500kV、330kV(西北)、220kV、145kV (东北)、110kV、60kV、35kV、10kV、6kV(电厂)、0.4kV2、设备的额定电压“设备的额定电压”分别用上述系统的“最高运行电压”表示,分别为:1100kV、800kV、550kV、363kV (西北)、252kV、167kV(东北)、126kV、69kV、40.5kV、11.5kV、6.9kV(电厂)、0.46kV三、绝缘水平绝缘水平是指:设备带电部分与不带电部分之间的绝缘能力,主要分为:雷电冲击、操作冲击和工频耐压三种绝缘水平,主要根据相应的国家和行业的标准以及安装地点的使用要求选择。

四、设备的试验要求各种设备都应该按照国家和行业的标准,通过相关的试验。

设备试验主要分为以下几种:型式试验、出厂试验、安装现场的交接试验等。

五、额定频率:50HZ第二部分 500kV变电站主要一次设备500kV变电站一般分为三个电压等级,即:500kV、220kV和35kV,下面分别介绍各级电压的一次设备。

一、500kV主变压器变压器的作用是“改变电压,将各级电压连接起来”。

500kV主变压器的主要型式和参数介绍如下:1、额定容量:750MVA、1000MVA等等2、绕组容量比:100/100/50等等3、电压变比500/220/35kV等等4、短路阻抗5、空载损耗和负载损耗6、单相变压器(A、B、C三相共三台),或三相共体变压器(A、B、C三相一台)。

多数变电站为三台分相的单相变压器,少量运输条件优越的变电站采用三相共体变压器。

1、变电站的主要一次设备

1、变电站的主要一次设备
组装式变压器(墨江变、永丰变等)。
220kV变电站的主变压器容量一般有 150MVA、180MVA和240MVA三种。 500kV变电站的主变压器容量一般有 750MVA和1000MVA两种。
现场组装式变压器最重件可限制在 60t(单相250MVA)以内,变压器本体紧 凑,占地面积小(为三台单相变压器的 尽管增加了工厂分解与现场组装工序,且 绝缘设计需增加10%的裕度,但由于现场
1.8.3 软母线
1.8.4 跨路管母线
1.8.5 半绝缘铜管母线
1.9 户内成套开关柜
是一种用于接受和分配电能,并具有对电 路和设备有保护、控制和监测功能的电器。 1.9.1 户内成套开关柜的分类
按电压等级分有10kV开关柜和35kV开关柜 两种。 按主开关的安装方式划分有移开式(中置 式、手车式)和固定式两种。 按开关柜隔室结构划分可分为铠装型、间 隔型和箱型。
泄漏电流在 线监测仪
支持瓷瓶(内装 氧化锌阀片)
均压环
1.7 限流电抗器
串接在主变10kV进线回路中,主要用于限 制短路电流的大小。
1.8 母线 变电站的母线主要是用于汇聚和传输电能,
有支持式管母线、悬吊式管母线、软母线、跨
路管母线、半绝缘铜管母线等5种。
1.8.1 支持式管母线
1.8.2 悬吊式管母线
芯式变压器铁芯结构(三相三主柱带两旁柱)
油箱及底座
散热器
出线套管
储油柜
按变压器组装方式的不同可分为三相 组合变压器和现场组装式变压器。 通常,220kV变电站大多采用三相共 体变压器,少数运输困难的工程则采用三
相组合式变压器(如:广西的城关变、云
南的紫溪变)。500kV变电站一般都采用
单相变压器,云南的个别工程有选用现场

变电站主要电气设备简介

变电站主要电气设备简介
1.隔离开关的作用
——隔离电源:电气设备检修时,用隔离开关 将需要检修的电气设备与带电的电源隔离,形 成明显可见的断开点,以保证检修人员和设备 的安全。
——倒换线路或母线:用隔离开关将电气设备 或线路从一组母线切换到另一组母线上。
——关合与开断小电流电路:关合和开断电压 互感器、避雷器电路;电容电流;空载电力线 路;空载变压器等。
变压器工作原理
变压器分类
用途:升压变压器、降压变压器;
相数:单相变压器和三相变压器;
线圈数:双线圈变压器、三线圈变压器和自 耦变压器;
铁心结构:心式变压器和组式变压器;
调式变压器和干式 变压器等;
容量大小:小型变压器、中型变压器、大型 变压器和特大型变压器。
隔离开关基本知识
2、对隔离开关的基本要求:
具有明显的断点。 应有可靠的绝缘。 具有足够的热稳定、动稳定。 操作性能好。 结构简单、动作可靠。 带接地刀闸的隔离开关必须装设连锁机构。
隔离开关基本知识
3.隔离开关的技术参数和型号
额定电压(kV) 最高工作电压(kV) 额定电流(A) 热稳定电流(kA) 极限通过电流峰值(kA)
➢第1部分表示相数。 D—单相(或强迫导向);S—三相 ➢第2部分表示冷却方式。 J—油浸自冷;F—油浸风冷; FP—强迫油循环风冷; SP—强迫油循环水冷。 ➢第3部分表示电压级数。 S—三级电压;无S表示两级电压 ➢其他:O—全绝缘;L—铝线圈或防雷;O—自耦(在首位 时表示降压自耦,在末位时表示升压自耦);Z—有载调压; TH—湿热带(防护类型代号);TA—干热带(防护类型代 号)
变压器原理图(图3-1)
500kV电压等级变压器一般使用单 相自耦变压器,220kV及以下一般 使用三相三绕组变压器。冷却型式 主要为强迫油循环风冷。

史上最全变电站各类设备讲解

史上最全变电站各类设备讲解

概述
➢ PT间隔
PT汇控柜
PT
刀闸(接地刀闸)
二.变压器
变压器
常见的两种变压器:
干式变压器
油浸式变压器
变压器
• 变压器的主体构造: 1、铁芯 2、绕组
•变压器的结构——铁芯、绕组、分接开关、绝缘、油箱、冷却器、保护装置
变压器
• 变压器的附件:
• 1-铭牌; 2-信号式温度计; • 3-吸湿器; 4-油标; • 5-储油柜; 6-安全气道 • 7-气体继电器; 8-高压套管; • 9-低压套管; 10-分接开关; • 11-油箱; 12-放油阀门; • 13-器身; 14-接地板; • 15-小车
一、隔离开关的基本知识
• 2、对隔离开关的基本要求: – 具有明显的断点。 – 应有可靠的绝缘。 – 具有足够的热稳定、动稳定。 – 操作性能好。 – 结构简单、动作可靠。 – 带接地刀闸的隔离开关必须装设连锁机构
一、隔离开关的基本知识
• 3.隔离开关的技术参数和型号 – 额定电压(kV) – 最高工作电压(kV) – 额定电流(A) – 热稳定电流(kA) – 极限通过电流峰值(kA)
运行要求
• 含水量的要求: • 危害:1、对于气体本身无影响,但是如果在固体绝缘表
面凝水,则会降低沿面闪络电压,造成闪络放电;2、水 分在电弧作用下参与SF6气体分解,产生腐蚀性氟化物等 有毒气体。降低绝缘部件的绝缘电阻和破坏金属件的表面 镀层。
• 工作:1、测微水。2、吸附剂。 • 巡视要求:
真空断路器
地绝缘的作用。
变压器工作原理
变压器三相绕组接线 有两种: 1、星形联结 记作:“Y”或“y” 2、三角形联结 记作:“D”或“d”
变压器

变电站主要电气设备图文详解-精

变电站主要电气设备图文详解-精

SF6断路器的结构类型
• 1.瓷柱式SF6断路器
结构特点:灭弧室安装在高强 度瓷套中,用空心瓷柱支承和 实现对地绝缘。灭弧室和绝缘 瓷柱内腔相通,充有相同压力 的SF6气体,通过控制柜中的 密度继电器和压力表进行控制 和监视。穿过瓷柱的绝缘拉杆 把灭弧室的动触头和操动机构 的驱动杆连接起来,通过绝缘 拉杆带动触头完成断路器的分 合操作。
11)干式变压器的外表应无积污。 12)变压器室不漏水,门、窗、照明应完好,通风良好,温度正常。 13)变压器外壳及各部件应保持清洁。
开关电器
• 主要用来闭合与开断正常电路和故障电路或用来隔 离高压电源。
• 承担的任务:
正常工作情况下,开合正常工作电流 仅用来断开故障情况下的过负荷电流或短路电流 既用来开合正常工作电流,又开合过负荷电流或短路电流 只用来在检修时隔离电压
• 同时交链一次,二次绕组的磁 通量的相量为φm ,该磁通量称 为主磁通;
变压器原理图(图3-1)
变压器工作原理
• 若一次、二次绕组的电压、电动势的瞬时值均按正弦规 律变化,则有
• 不计铁心损失,根据能量守恒原理可得 • 由此得出一次、二次绕组电压和电流有效值的关系: • 令 K=N1/N2,称为匝比(亦称电压比),则
1-并联电容;2-端子; 3-灭弧室瓷套;4-支持瓷; 5-合闸电阻;6-灭弧室; 7-绝缘拉杆;8-操动机构箱
高压断路器
是电力系统中任务最繁重、地位最重要、结构最 复杂的开关电器。
对断路器的基本要求: ✓ 足够的开断能力 ✓ 尽可能短的动作时间
✓ 高度的工作可靠性
高压断路器的类型 ✓ 按安装地点分 —--户内式、户外式 ✓ 按照使用的灭弧介质分 —- 油断路器、压缩空气
断路器、六氟化硫断路器、真空断路器等

变电站一次设备有哪些及介绍

变电站一次设备有哪些及介绍

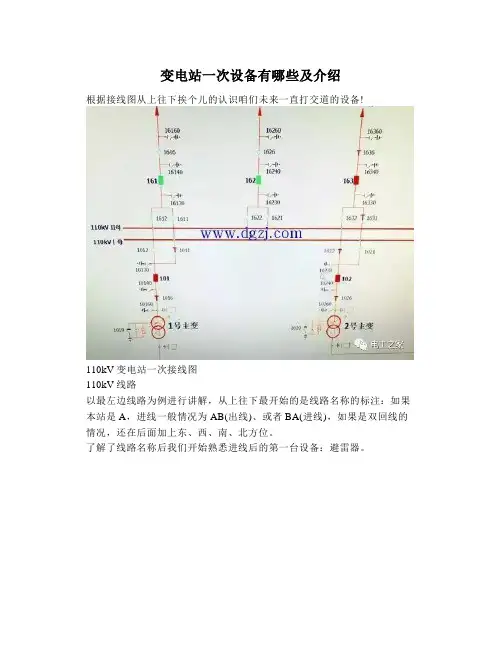

变电站一次设备有哪些及介绍根据接线图从上往下挨个儿的认识咱们未来一直打交道的设备!110kV变电站一次接线图110kV线路以最左边线路为例进行讲解,从上往下最开始的是线路名称的标注:如果本站是A,进线一般情况为AB(出线)、或者BA(进线),如果是双回线的情况,还在后面加上东、西、南、北方位。

了解了线路名称后我们开始熟悉进线后的第一台设备:避雷器。

避雷器避雷器:为了保护电器免受高瞬态过电压危害并限制续流时间也常限制续流赋值的一种电器。

可以这么理解:雷击时产生的外部过电压而产生的大电流会被避雷器引导地面中去,从而保护了变电站的一次设备。

避雷器主要有管型避雷器、阀型避雷器和氧化锌避雷器,前一利用间隙加灭弧能力进行设计,第二种利用间隙加碳化硅的阀片进行设计,最普遍也是应用最广的是氧化锌避雷器:利用氧化锌的非线性的电压电流曲线进行设计。

线路PT(电压互感器)电压互感器的作用主要是将一次高电压通过线圈变比降为最高100V的二次电压,电压数据提供给二次保护装置使用。

特别注意:PT二次部分禁止短路(因为电流变比与电压变比刚好相反,如果短路会在二次侧产生极大的短路电流)同理,CT二次侧禁止开路。

Tip:线路上的电压互感器一般只安装在一相上(两相、三相也有),作用主要是检无压、检同期的作用(两相、三相的还用于关口电压的计量),单相PT针对自动重合闸装置和线路地刀带电闭锁而存在。

避雷器之后就是经典的组合了:开关刀闸从上往下依次是:线路地刀16160—线路刀闸1616—线路侧地刀16140—线路161断路器—母线侧地刀16130—母线侧刀闸1611或者1612(根据链接母线号数决定)—母线开关=断路器(具有灭弧能力)刀闸=隔离开关(不具有灭弧能力)110kV室外GIS变电站线路侧一次设备其中16160这把地刀归调度管辖,因为要考虑到线路对面的情况才能决定该不该合这把刀,而我们只是变电站运维人员没有千里眼,看不到那么远!而开关、刀闸的动作均由直流供电系统保障(主控室内的直流馈电柜)。

变电站一次主设备

变电站一次主设备

第二章变电站一次主设备变电站中凡直接用来接受与分配电能以及与改变电能电压相关的所有设备,均称为一次设备或主设备。

由于大都承受高电压,故也多属高压电器或设备。

它们包括主变压器、断路器、隔离刀闸、母线、互感器、电抗器、补偿电容器、避雷器以及进出变电所的输配电线路等。

由一次设备连接成的系统称电气一次系统或电气主接线系统。

第一节电力变压器变压器是一种静止的电气设备,属于一种旋转速度为零的电机。

电力变压器在系统中工作时,可将电能由它的一次侧经电磁能量的转换传输到二次侧,同时根据输配电的需要将电压升高或降低。

故它在电能的生产输送和分配使用的全过程中,作用十分重要。

整个电力系统中,变压器的容量通常约为发电机容量的3倍以上。

变压器在变换电压时,是在同一频率下使其二次侧与一次侧具有不同的电压和电流。

由于能量守恒,其二次侧与一次侧的电流与电压的变化是相反的,即要使某一侧电路的电压升高时,则该侧的电流就必然减小。

变压器并不是也决不能将电能的“量”变大或变小。

在电力的转换过程中,因变压器本身要消耗一定能量,所以输入变压器的总能量应等于输出的能量加上变压器工作时本身消耗的能量。

由于变压器无旋转部分,工作时无机械损耗,且新产品在设计、结构和工艺等方面采取了众多节能措施,故其工作效率很高。

通常,中小型变压器的效率不低于95%,大容量变压器的效率则可达80%以上。

一、电力变压器分类及工作原理(一)电力变压器的分类根据电力变压器的用途和结构等特点可分如下几类:(1)按用途分有:升压变压器(使电力从低压升为高压,然后经输电线路向远方输送);降压变压器(使电力从高压降为低压,再由配电线路对近处或较近处负荷供电)。

(2)按相数分有:单相变压器;三相变压器。

(3)按绕组分有:单绕组变压器(为两级电压的自耦变压器);双绕组变压器;三绕组变压器。

(4)按绕组材料分有:铜线变压器;铝线变压器。

(5)按调压方式分有:无载调压变压器;有载调压变压器。

110kv变电站主要电力设备

110kv变电站主要电力设备

第三章主要电力设备3.1 变压器3.1.1 主变压器变压器主要技术参数一、四台主变简介贵冶1#总降1#、2#主变压器是江苏常州变压器厂生产的SFI10-31500/110,2000年元月出厂。

1#变压器于2002年4月4日投入运行。

2#主变压器与2002年5月17日投入运行。

3#、4#主变是保定变压器厂生产的SFI9-50000/110,1997年2月出厂。

3#、4#主变压器与1997年12月20日投入运行。

4#主变压器于2001年10月9日进行第一次吊芯大修。

3#主变压器于2003年10月15日进行第一次吊芯大修。

主变大修一般由贵溪电厂电力检修公司负责进行。

二、铭牌参数1、1#、2#主变型号:SFZ10—31500/110 江苏常州变压器厂额定容量:31500kV A额定电压:121/6.3kV额定电流:150.3/2887A电压组合:121(+6—-10)/6.3kV冷却方式:ONAN(油浸自冷)/ONAF(油浸风冷)63/100%联接组别:YN,d11绝缘水平:LI480AC200—LI325AC140/LI60AC25噪声:64.5dB短路阻抗:13.03%空载损耗:19.14kW负载损耗:137.33kW油重:11.8 T油枕重: 4.5 T总重:47.6 T2、3#、4#主变型号:SFZ9—50000/110(+6/-10)保定变压器厂额定容量:50000kV A额定电压:121/6.3kV额定电流:239/4582A联接组别:YN/d11油重:15.21 T油枕重: 4.02T总重:63.44T短路阻抗:14.3%空载损耗:36.1kW空载电流:0.28%负载损耗:214.9kW套管CT技术数据3、变压器压力释放阀型号:YSF5—55/130KJ,开启压力为55Kap,K为电信号,J为机械信号。

4、变压器本体安装的瓦斯继电器信号为QJ4—80型,其油速为1.0m/s。

5、有载调压安装的瓦斯继电器型号为QJ4—25型,其油速为0.7m/s。

变电站设备讲解

变电站设备讲解

三、高压断路器
1、作用
(1)控制作用: 正常时接通、断开负荷电流。
(2)保护作用:故障时接通、断开短路电流。
2、符号 QF,DL
油:灭弧介质
3、类型 空 SF6气::
真空: 磁吹:
4、技术参数
(1)额定电压(2)额定电流(3)额定开断电流
(4)动稳定电流(5)热稳定电流(6)关合电流
(7)全开断时间(8)操作循环
(3)额定开断电流。在额定电压下,规定的时间内断路 器能可靠切断的最大电流的有效值,称为额定开断电 流电I流k,为它:表1.6示、断3.路15器、的6.3断、路8、能1力0、。1我2.国5、规1定6、额2定0、开2断5、 31.5、40、50、63、80、100kA等
(4)动稳定电流。断路器在闭合位置时,所能通过的最 大短路电流,称为动稳定电流,亦称额定峰值耐受电 流,它表明断路器在冲击短路电流作用下,承受电动 力的能力。这个值的大小由导电及绝缘等部分的机械 强度所决定
2、二次设备
对一次设备进行测量、监视、保护、控制的设备。
(1)测量表计 (2)绝缘监察装置 (3)控制和信号装置 (4)继电保护装置 (5)自动装置 (6)直流电源设备 (7)塞流线圈(高频阻波器)
3、电气接线和配电装置的概念
(1)电气主接线(一次接线)
一次设备按预期的生产流程所连接形成的电路。
就是这种气体分子或原子生成负离子的倾向性强。由电 弧电离所产生的电子,被SF6气体和由它分解产生的卤族分子 和原子强烈的吸附,因而带电粒子的移动性显著降低,并由 于负离子与正离子极易复合还原为中性分子和原子。因此, 弧隙空间导电性的消失过程非常迅速。弧隙电导率很快降低, 从而促使电弧熄灭。
(3) 真空断路器的灭弧原理

变电站主要电气设备

变电站主要电气设备

变电站主要电气设备变电站是连接电网与用电负荷的重要电力设施,起到电能转换、分配和控制的作用。

以下是变电站主要电气设备的介绍。

1. 变压器变压器是变电站的核心设备之一,主要功能是进行电能转换和传递。

它能将高电压的交流电转换为低电压的交流电,或者反过来。

在电网中,变压器的作用是将电压升高或降低,以满足不同地区、不同用电负荷对电能的需求。

通常,变压器分为主变压器和配变压器两种形式。

2. 断路器断路器是变电站中必不可少的设备之一,主要用于切断电路,以实现对电网的控制和维护。

当电路发生故障或超载时,断路器会自动切断电路,防止故障扩大和事故发生。

在变电站中,常用的断路器有空气断路器和真空断路器两种类型。

3. 隔离开关隔离开关一般用于开关电路,与断路器不同的是,隔离开关不直接切断电流,而是将电路与主电路隔离。

它的作用是使电路在运行过程中可以灵活调整,方便维护和检修。

4. 接地开关接地开关是变电站中用于将电气设备、电缆等接地的重要设备之一,可有效地防止电气设备的接地故障,以保证变电站的安全运行。

5. 电流互感器电流互感器是一种测量电路中电流大小的设备,可将高电流电路中的电流转换为低电流的信号输出。

通过它,可以实现对电路电流的准确测量和控制,在电力系统中起到了至关重要的作用。

6. 电压互感器电压互感器是对高压电流进行测量时必不可少的设备,可将高电压信号转换为低电压信号输出。

它主要用于电网电压的检测和计量,能够准确地将高电压信号转换为适宜的低电压信号,方便测量和控制。

7. 继电保护装置继电保护装置是电力系统中非常重要的设备,其主要作用是在电气设备发生故障时及时切断电路,实现对电路的保护。

同时,它能够监控电流、电压等电气参数,并对其进行处理,以确保电力系统的安全运行。

变电站中的电气设备涉及范围广泛,种类繁多。

这些设备不仅直接关系着电力系统的安全稳定运行,也为实现电能的高效传输和利用提供了有力的保障。

变电站一次设备介绍

变电站一次设备介绍
基本部件(主要针对巡检内容): 组件与主变压器基本一致,根据电压等级的不同相比主变压器内容有所减少,室外的配套内容可增加一项:跌 落式熔断器。
7 Part
基本概念:一种能释放过电压能量、限制过电压幅值的设备。当过电压出现时,避雷器两端子间的电压不超过 规定值,使电气设备免受过电压损坏;过电压作用后,又能使系统迅速恢复正常状态。
变电站一次设备(主要)
1
电气一次接线图简介
2
变压器(主变)
CONTENTS
目录
3
断路器
4
隔离开关和接地开关
5
互感器(PT、CT)
6
站用变(接地变)
7
避雷器
8
电容器组、电抗器(消弧 线圈)
9
配电装置室(高压室)
10 继电保护室
11 通信室及其它
12 GIS/HIGS设备
1 Part
电气接线图:使用电气系统标准图形符号和文字符号表示电气装置中的各元件及其相互联系的工程图。 可分为:一次接线图和二次接线图。
2、电压互感器(PT):将高电压变成低电压的互感器。在正常使用情况下,其比差和角差都应在允许范围内。
分类: (1)、按绕组数目分:①、双绕组;②、三绕组。 (2)、按绝缘介质分:①、干式;②、浇筑式;③、油浸式;④、气体式。 (3)、按工作原理分:①、电磁式;②、电容式;③、电子式。
特点: (1)、电压互感器一次绕组并联在电力线路中,匝数较多,而二次绕组与测量仪表或继电器电压线圈并联,
作人员的安全。 (3)、有足够的动热稳定、机械强度、绝缘强度。 (4)、跳、合闸时的同期要好,要有最佳的跳合闸速度,以尽可能降低操作过电压。 (5)、应结构简单动作可靠。 (6)、带有接地刀闸的隔离开关必须装设联锁机构,以保证隔离开关的正确操作。外式

变电所的主要设备

变电所的主要设备

极数 额定电流(A)
八、低压断路器(自动空气开关)
工作原理
低压断路器常用产品
框架式断路器
特点:保护功能多, 可连续整定保护值, 电动分合闸, 应用:电流1000A以 上变压器出线开关
塑壳式断路器
特点:可实现过载、失 压、短路保护,保护 电流不能连续调节 应用:配电屏出线、 电流大于100A的回路
第三章 变配电所
第一节 概述 第二节 变配电所的主要设备 第三节 变配电所常用主接线 第四节 变配电所的形式、结构及位置选择
第一节 概述
升压变电站 火电厂
10.5kV
220kV
水电厂 升压变电站
区域变电站
10kV 输电网络
380/220V
输电网络
变配电所
小区(商住)变配电所的作用: ① 变换电压,汇集和分配电能。将电网送来的电能由10千
2、 树干式 树干式接线的特点是配电母线上每路馈电出线给同一方向
的多个负荷点供电。
树干式线路及其开关
电缆分支箱
电器数量少,投资省,但 可靠性不高,不便实现自
动化。
单回路树干式只可供
三级负荷,双回路树干式
可靠性有所提高,可供二
级负荷。
单回路树干式
双回路树干式
电缆分支箱
HSS——总降压变电所 HDS——高压配电所 STS——车间变电所
三、高压负荷开关
作用:接通和分断负荷电流。
型号
F
负荷开关 W—户外;N—户内
设计序号
电压等级(千伏)
最大断开电流(KA)
额定电流(A)
S—熔断器上装 (下装不注)
R—带熔断器(不带者不注) D—有接地刀闸
四、高压熔断器

变电站主设备操作原则(二篇)

变电站主设备操作原则(二篇)

变电站主设备操作原则1.变压器的并列操作:电压比、阻抗电压、接线组别相同的变压器方可并列运行,若电压比和阻抗电压不同,则必须经过核算,在并列运行时任一台都不过负荷时方可并列。

变压器并列、解列前应检查负荷分配情况,并将检查语句写入倒闸操作票中。

新投运或经大修的变压器并列前,应先进行核相,确认无误后方可进行并列。

2.变压器的停送电变压器停、送电前,应考虑中性点的倒换问题,确保停送电后直接接地的中性点数目不变。

对于110kV及以上直接接地的中性点,倒换时应先合上另一台变压器的中性点接地开关,再拉开原来的中性点接地开关;如果是35kV消弧线圈进行倒换,则应拉开原已合上的变压器中性点接地开关,再合上另一台变压器的中性点接地开关。

变压器停电时,应先停低压侧,再停中压侧,最后停高压侧,操作时可先将各侧断路器断开,再按由低到高的顺序拉开各侧隔离开关。

对于主变隔离开关,应先拉变压器侧,后拉母线侧,送电时顺序与此相反。

强油风冷变压器,投运前应先投入冷却器。

3.变压器有载调压分接开关操作并列运行的变压器,其调压操作应轮流逐级进行,一台变压器上不得连续进行两个及以上的分接变换。

当主变压器过负荷时,不得进行有载调压分接头变换的操作。

有载调压分接开关运行6-12个月或切换xx-4000次后,应取油样进行试验,运行1-2年或切换5000次后,应更换有载调压分接开关箱中的油,切换5000-10000次后,应对分接开关进行吊芯检查。

4.母线操作母线停送电时,应做好电压互感器二次切换,防止电压互感器二次侧向母线反充电。

用母联断路器对母线充电时,应投入母联断路器充电保护,充电正常时后退出充电保护。

倒母线操作,应按规定投退和转换有关线路保护及母差保护,倒母线前应将母联断路器设置为死开关。

对母线充电的操作,一般情况下应带电压互感器直接进行充电操作。

5.隔离开关操作(1)禁止用隔离开关拉合带负荷设备或带负荷线路。

(2)禁止用隔离开关拉开、合上空载变压器。

变电站主设备讲解

变电站主设备讲解

第一章 主变压器的构成及基本原理
4)变压器油(45#) 作用:绝缘、散热、灭弧、抗氧化 对于自然循环自冷的油浸变压器, 冷却介质油最高温度为40°C,最
。 高顶层油温95°C
第一章 主变压器的构成及基本原理
5)压力释放阀 当变压器油箱内部压力因事故急剧升高 时,此压力如不及时释放,将造成变压 器油箱变形甚至爆裂。压力释放阀可在 油箱压力达到其开启压力时迅速开启, 使油箱压力降低。排出的油经导油管定 向排放,防止油 的飞溅。当降至关闭 压力时,压力释放阀迅速关闭,使油箱 内保持正压有效的防止外部空气、水分 和杂质进入油箱
变压器是利用电磁感应原理传输电能或电信号的器件, 它具有变压、 变流和变阻抗的作用。 变压器的种类很多, 应用十分广泛。 比如在电力系统中用电力变压器把发电机 发出的电压升高后进行远距离输电, 到达目的地后再用变 压器把电压降低以便用户使用, 以此减少传输过程中电能 的损耗; 在电子设备和仪器中常用小功率电源变压器改变 市电电压, 再通过整流和滤波, 得到电路所需要的直流电 压; 在放大电路中用耦合变压器传递信号或进行阻抗的匹 配等等。 变压器虽然大小悬殊, 用途各异, 但其基本结构 和工作原理却是相同的。
第一章 主变压器的构成及基本原理
3)高低压套管
电力变压器是变换电压、传输功率的电气设备,其中接受电能的一侧叫高压绕 组(一次绕组),输出电能的叫低压绕组(二次绕组)。 绕组作用:接受电能,经过变压之后,再把电能输送出去。 中小型变压器有两个绕组:高压绕组(一次绕组)、低压绕组(二次绕 组),低压绕组靠近铁芯,高压绕组在低压绕组外面。大型变压器会有三个绕 组,多一个中压绕组。 对绕组的要求:导线外皮绝缘性能 要好,绕组机械强度要高,在发生 短路时,电磁力会使绕组变形。 绕组散热条件要好,因此绕组在 绕制时有适当的空隙,以便变压 器油及时把热量带走。

变电站主要一次设备-课件(PPT演示).

变电站主要一次设备-课件(PPT演示).

电流互感器
电流互感器的作用 将一次回路的大电流变换成二次回路的小电流(通常额定电流为5A) 变换的目的是为了降低监视、检测、计量系统工作状态的二次回路的电 流,以提高安全性能和降低二次回路的设备成本。 电流互感器的工作原理 基本工作原理:电磁感应原理
1—铁心 2—一次绕组 3—二次绕组
电流互感器基本图例
变电站主要一次设备
电力变压器
电力变压器 电力变压器作用: 实现电网的电压等级变换,是变电所主要设备。 变压器类型 电力变压器绕组的绝缘和冷却方式是影响变压器使用的主要因 素。 一般按变压器绕组的绝缘和冷却方式进行分为油浸式、干式两种 形式。 油浸式变压器: 以油为变压器绕组的绝缘和冷却方式,散热较好, 性价比较适中,但防火、防爆性能较差。 干式变压器:以环氧树脂为变压器绕组的绝缘和冷却方式(用环氧 树脂浇注变压器绕组)散热稍差,价格高,但防火、防爆性能好, 在现代建筑中的应用日益增多。
高压熔断器
高压熔断器的功能 功能:高压熔断器串联接入线路中,在过载或短路时切断负荷电流。 基本结构: 高压熔断器一般由熔体、支持金属导体的触头和保护外壳三大部分组成 保护方式: 在流过熔体的电流大于其开断电流时,熔体熔断,切断电流,达到保护目 的。 高压负荷开关的分类 一般高压熔断器按安装地点分为户外(RW) 、户内(RN)两种 RW系列熔断器在熔体熔断后熔管自动脱落,形成明显的断点,可兼起隔 离开关的作用,广泛用于室外场所。 近年在一般跌开式熔断器的基础上增加了灭弧装置和灭弧触头,构成负荷 型跌开式熔断器,可带负荷操作,如RW—10(F)型跌开式熔断器,这种负 荷型跌开式熔断器有推广应用的趋势。
使用电流互感器的注意事项 二次回路应连接可靠,不能安装熔断器或开关因为电流互感器二次绕 组侧匝数较多,一旦开路,将会在二次侧感应出高压,危急人身和设备 安全。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

第一章 主变压器的构成及基本原理
4、变压器的结构
变压器主要由铁心和绕组两个基本部分组成, 如图 2 - 34 所示, 在一个闭合的铁心上套有两个绕组, 绕组与绕组之间 以及绕组与铁心之间都是绝缘的。
i1 u1 N1
N2 u2
ZL
(a)
(b)
图2-34 变压器
第一章 主变压器的构成及基本原理
变压器的铁心由0.35~0.5mm厚的硅钢片交错叠装 而成。
变电站一次设备介绍
目录
第一章:主变压器构成及基本原理。 第二章:220kV断路器构成及基本原理。 第三章:220kV隔离开关构成及基本原理。 第四章:互感器的构成及基本原理。 第五章:避雷器的构成及基本原理。
第一章 主变压器的构成及基本原理
1、变压器的分类
•按冷却方式分类:干式(自冷)变压器、油浸(自冷)变压器、氟化物(蒸发 冷却)变压器。 •按防潮方式分类:开放式变压器、灌封式变压器、密封式变压器。 •按铁芯或线圈结构分类:芯式变压器、壳式变压器、环型变压器、金属箔变压 器。 •按电源相数分类:单相变压器、三相变压器、多相变压器。 •按用途分类:电源变压器、调压变压器、音频变压器、中频变压器、高频变压 器、脉冲变压器。
第一章 主变压器的构成及基本原理
8)储油柜 当变压器油的体积随着油的温度膨胀或减小时,油枕起着调节油量,保证变压器 油箱内经常充满油的作用。 如没有油枕,油箱内的油面波动就会带来一下不利因素: 一是油面降低时露出铁芯和线圈部分会影响散热和绝缘; 二是随着油面波动空气从箱盖缝里排出和吸进,而由于上层油温很高,使油很快 地氧化和受潮。油枕的油面比油箱的油面要小,这样,可以减少油和空气的接触 面,防止油被过速地氧化和受潮。 三是油枕的油在平时几乎不参加油箱内的循环,它的温度要比油箱内的上层油温 的低的多,油的氧化过程也慢的多,因此有了油枕,可以防止油的过速氧化。
绕组一般采用绝缘铜线或铝线绕制, 其中与电源相连 的绕组称为原绕组(或称为原边、 初级); 与负载相连 的绕组称为副绕组(或称为副边、 次级)。 按铁心和绕 组的组合结构可分为心式变压器和壳式变压器, 如图所示。 心式变压器的铁心被绕组包围, 而壳式变压器的铁心则包 围绕组。
第一章 主变压器的构成及基本原理
第一章 主变压器的构成及基本原理
保存:充氮气保存应保持0.01-0.03MP的气体压力防止空气、杂质侵入 变压器内部造成铁芯及绕组受潮。 注油保存应注意油位,有无渗漏油现象 本体倾斜角度,瓦斯继电器管路倾斜角度
第一章 主变压器的构成及基本原理
7、变压器注油 (1)新补入的油必须经过试验合格后才可注入,若为新旧混合物的油, 即使新、旧油均试验合格,也还要在混合后再进行试验,这是因为变压 器油的成分及其物理化学性质,不只限于油的牌号、产地、商标,而应 该有实际的混合比,混合后还要进行试验,合格后才可使用。 (2)补油前应将重瓦斯保护由跳闸改为信号装置,这是因为,在加油和 滤油时,难免将空气带入变压器内,而不能及时排除,当变压器运行后 随着油温的上升,油内部存储的空气逐渐溢出,使瓦斯继电器动作而不 必断开油开关,只需给一报警信号,让运行值班人员做出判断。 (3)补油后要检查瓦斯继电器,并及时放出气体,24小时无问题,再将 瓦斯保护接入跳闸回路。 (4)禁止从变压器下部补油,以防止变压器的底部污秽物质进入变压器 线圈内部。 (5)补油要适量。
1)铁芯: 作用:导磁,通过电磁感应,把 电能从原端送到次端。
为了降低变压器损耗,铁芯 导磁率要高。
绕好的A、B、C三相线包套 在三个铁芯柱上,再把上面的硅 钢片插好,组成完整的磁路。
第一章 主变压器的构成及基本原理
变压器的结构形式
第一章 主变压器的构成及基本原理
2)油箱
箱盖
波纹片
波纹片作用:增大散热面积, 催进油的循环对流,使变压器心 子周围的高温油通过波纹片冷却 循环,起到降低变压器运行温度 的作用。
变压器是利用电磁感应原理传输电能或电信号的器件, 它具有变压、 变流和变阻抗的作用。 变压器的种类很多, 应用十分广泛。 比如在电力系统中用电力变压器把发电机 发出的电压升高后进行远距离输电, 到达目的地后再用变 压器把电压降低以便用户使用, 以此减少传输过程中电能 的损耗; 在电子设备和仪器中常用小功率电源变压器改变 市电电压, 再通过整流和滤波, 得到电路所需要的直流电 压; 在放大电路中用耦合变压器传递信号或进行阻抗的匹 配等等。 变压器虽然大小悬殊, 用途各异, 但其基本结构 和工作原理却是相同的。
第一章 主变压器的构成及基本原理
(2)瓦斯保护动作:1轻瓦斯报警:a因滤油、加油或冷却系统不 严密,以致空气进入变压器内,b因油温下降或漏油,使油面缓慢 降低,c由于发生穿越性短路故障,d因变压器故障产生少量气体。 2重瓦斯掉闸:a变压器发生严重故障,油温剧烈上升,同时分解 出大量气体,使油很快地流向油枕,b发生穿越性短路,浮子继电 器下浮筒、挡板、水银接点和二次接线发生故障。由此可见,瓦 斯继电器动作并不完全意味着变压器内部故障。为弄清原因,需 先对变压器外部进行检查,查不出异常再由继电器内聚集气体多 少、颜色、化学成分来鉴别。气体多少决定事故大小,若气体有 色且可燃,则故障由内部故障所致,必须将变压器停下来,查明 原因,若气体也辨不出,要进行油样检查,若闪点比上次检查低 5°以上时,则证明变压器必有内部故障,应立即进行修理。
第一章 主变压器的构成及基本原理
11、变压器运行时可能遇到哪些异常现象 (1)变压器高压侧熔丝熔断或掉闸。处理方法: 1.检查一次保险和防雷间隙是否有短路接地现象,再检查外部有 无异常。 2.由于变压器内部故障引起,应仔细检查变压器是否有冒烟或油 外溢现象及温度是否正常。 3.用摇表检查一、二次绕组之间,一、二次对地的绝缘情况,判 断不了故障,要考虑是否有匝间或层间短路,这时用电桥测量各 绕组直流电阻,经全面检查判明故障后方可投入运行。
第一章 主变压器的构成及基本原理
9、变压器并列运行的条件 1)、电压相同、变比相同。
变比差值不超过0.5% 2)、连接组别相同。
联结方式、极性、相序必须相同 3)、阻抗电压相等。
差别不易超过10% 4)、容量差别不宜过大。
不易超过3:1
第一章 主变压器的构成及基本原理
10、变压器的巡视 变压器巡视检查应注意以下几点: (1)声音是否正常噪声。 (2)检查变压器及套管是否有渗、漏油现象,油的颜色和油位是否 正常,如有异常进行处理。 (3)变压器的电流和温度是否正常 (4)变压器套管是否清洁,有无破损、裂纹和放电痕迹。 (5)变压器接地是否良好,一、二次引线及各触点是否紧固,各部 分电气距离是否符合要求。 (6)变压器一次元件接触面有无发热变色现象。
第一章 主变压器的构成及基本原理
2、变压器的编号规则
SFZ10-100000/220
第一章 主变压器的构成及基本原理
3、变压器基本结构
具有两个或多个绕组的静止设备,为了传输电能,在同一频率下,通过电磁感应 将一个系统的交流电压和电流转换为另一个系统的电压和电流,通常这些电流和 电压的值是不同的。 1.油箱 2.高、低压套管 3.铁芯 4.变压器油 5.分接开关 6.压力释放阀 7. 绝缘套管 8.温度计 9.放油阀门 10.气体继电器 11.吊环(吊铁芯用、吊器身用)
第一章 主变压器的构成及基本原理
11)冷却器 当变压器上层油温与下部油温产生 温差时,通过冷却器形成油温对流, 经冷却器冷却后流回油箱,起到降 低变压器温度的作用。 冷却器有强油风冷却器、新型大容 量风冷却器、强油水冷却器
第一章 主变压器的构成及基本原理
5、怎样正确选择变压器的容量 变压器容量选择原则是容量能够得到充分利用,一般负荷应为 变压器额定容量的75%-90%左右,动力要考虑单台大容量电机 的启动问题,一般变压器容量应为单台大容量电机容量的3倍, 另外,还应该考虑用电设备的同时率。
第一章 主变压器的构成及基本原理
6、在吊装运输变压器时应注意什么 在运输和吊装电力变压器时应注意以下事项: (1)电力变压器倾斜度不超过15%。 (2)要防止变压器振动和碰撞。 (3)变压器的套管、油枕、温度、及瓦斯继电器、散热管、 防爆筒等,都不能承受较大的机械力,运输吊装时一定不能碰 撞这些部位及装置。 (4)在吊装变压器时,应使用油箱下特备的吊环用以承力, 散热管不能承重,否则将发生损坏、漏油、弯曲或变形。 (5)电力变压器在运输中保持平衡,严防铁芯位移和翻倒而 造成内部机械损伤。
第一章 主变压器的构成及基本原理
1.高压套管 2.吸湿器 9.散热器 10.铭牌
11.接地螺栓
12.油样活门 13.放油阀门 14.活门
15.绕组 16.温度计 17.铁芯 18.净油器
19.油箱 20.变压器油
第一章 主变压器的构成及基本原理
第一章 主变压器的构成及基本原理
8、变压器的试运行 变压器第一次投入时,可全压冲击合闸,冲击合闸 时一般可由高压侧投入。 变压器第一次受电后,持续时间不应少于10min, 无异常情况。 变压器应进行3~5次全压冲击合闸,并无异常情况, 励磁涌流不应引起保护装置误动作。 变压器试运行要注意冲击电流、空载电流、一、二 次电压、温度。并做好详细记录。 变压器空载运行24小时,无异常情况,方可投入负 荷运行。
第一章 主变压器的构成及基本原理
9)吸湿器 吸湿器又名呼吸器,常用吸湿 器为吊式吸湿器结构。吸湿器 内装有吸附剂硅胶,油枕内的 绝缘油通过吸湿器与大气连通, 内部吸附剂吸收空气中的水分 和杂质,以保持绝缘油的良好 性能。
第一章 主变压器的构成及基本原理
10)净油器 净油器又名热吸虹器,是用钢板焊接 成圆筒形的小油罐,罐内也装有硅胶 或活性氧化铝吸附剂。当油温变化而 上下流动时,经过净油器达到吸取油 中水分、渣滓、酸、氧化物的作用。 净油器安装再变压器上部时净化效率 高,装在下部时易于更换,安装位置 视情况而定。
