第七章：水利工程图
利用这种关系可画出同坡曲面上的等高线。
地形图
– 地形等高线
用假想水平面H截割山丘，可得到一条不规则的曲 线，该曲线上每个点的高程都相等，称之为等高线。
– 地形面的标高投影
用一组高差相等的水平面截割地形面，可得到一组 高程不同的等高线，这些等高线的水平投影，并注 明每条等高线的高程和画图比例，得到地形面的标 高投影。
– 如果交线是直线，只需求两个共同点并连直线； 如果交线是曲线，则应求出一系列共同点，然 后依次相连。
例题
– 已知：在高程为2m的地面上挖一基坑，坑底 高程为-2m；各坡面的坡度如图所示。
– 求：开挖线和坡面交线
– 解：
开挖线：
– 地面高程为2m，故开挖线就是各坡面上高程为2m的等 高线，它们分别与相应的坑底边线平行。
标高投影法 (Topographical projection)：表 示地形图和复杂曲面的投影方法
– 用水平投影加注高度数值表示物体形状； – 高度数值称为高程或标高，以米为单位； – 一般采用与测量一致的标准海平面作为基准面； – 必须注明绘图比例或画出图示比例尺； – 需画出相关剖面图，以清晰、完整表示地形特
平距离L
L=l/H
H=4-(-3)=7m 用比例尺量得L=5.67m i= 7/5.67=1/0.81
平面的标高投影
– 等高线：
某个平面或曲面上的等高线是该面上高程相等的点的 集合，即水平面与该面的交线。
地形图
– 地形等高线
用假想水平面H截割山丘，可得到一条不规则的曲 线，该曲线上每个点的高程都相等，称之为等高线。
– 地形面的标高投影
用一组高差相等的水平面截割地形面，可得到一组 高程不同的等高线，这些等高线的水平投影，并注 明每条等高线的高程和画图比例，得到地形面的标 高投影。
– 如果交线是直线，只需求两个共同点并连直线； 如果交线是曲线，则应求出一系列共同点，然 后依次相连。
例题
– 已知：在高程为2m的地面上挖一基坑，坑底 高程为-2m；各坡面的坡度如图所示。
– 求：开挖线和坡面交线
– 解：
开挖线：
– 地面高程为2m，故开挖线就是各坡面上高程为2m的等 高线，它们分别与相应的坑底边线平行。
标高投影法 (Topographical projection)：表 示地形图和复杂曲面的投影方法
– 用水平投影加注高度数值表示物体形状； – 高度数值称为高程或标高，以米为单位； – 一般采用与测量一致的标准海平面作为基准面； – 必须注明绘图比例或画出图示比例尺； – 需画出相关剖面图，以清晰、完整表示地形特
平距离L
L=l/H
H=4-(-3)=7m 用比例尺量得L=5.67m i= 7/5.67=1/0.81
平面的标高投影
– 等高线：
某个平面或曲面上的等高线是该面上高程相等的点的 集合，即水平面与该面的交线。
8第八章水利工程制图
第八章 水利工程图
水工图——在水利水电工程中，表达水工建筑物设计、施工和管理 的工程图样称为水利工程图，简称水工图。
水工图的内容包括水工图分类、视图、尺寸标注、图例符号和 技术说明等，它是反映设计思想、指导工程施工的重要技术资料。
本章将结合水工建筑物的特点介绍有关水工图的绘制和识读。
第一节 水工图的分类与特点
位示意表示。这种画法虽然不能表示结构的详细情况，但能表示出它的 位置、类型和作用。
常见的水工建筑物平面图例如表8-1所示。
表8-1 常见水工建筑物平面图例
续表
第三节 常见水工曲面表示法
一、常见曲面的形成与表示方法 曲面的作用：使水流平顺，改善建筑物受力条件。 常见曲面有：柱面、锥面、渐变面、扭面 形成：由直线或曲线运动形成。 构成要素有:母线、素线、定点、导线、 导面。 可分为：直线面（由直线作母线运动形成的曲面）；和曲线面（由曲 线作母线运动形成的曲面）。 曲面的表示法：应画出曲面的母线、导线、导面的投影，还画出曲面 的投影外形轮廓线及若干条素线。如图8-15所示。
当整张图只使用一种比例时，比例统一注写在标题栏内，否则，应逐一标 注。比例的字高应比图名的字高小1～2号。具体标注方式如图8-8所示。
或
图8-8 图名标注方式
(二)视图配置和标注
由于水工建筑物一般都比较庞大，所以水工图通常采用缩小的比例。
水利工程图简介(ppt 31张)
（四）视图名称及比例标注
一个视图中铅垂和水平方向 采用不同比例时，应分别标 注纵横比例。
水工图中各视图图名一般 河流横剖面图
纵 1:1000 横 1:5000
150.00
统一标注在图形上方，并在 图名下方绘一粗横线，其长
度应以图名所占长度为准。
当整张图纸中只采用一种 比例时，比例应注写在标题栏 中，否则应和视图名称一起按 照如下形式注写： 平 面 图 平面图1：200或 1 ：2 0 0
桩号的标注方法
水利工程图的尺寸标注
四、非圆曲线尺寸的注法
标注非圆曲线尺寸时，一般用非圆曲线上各点的坐标值表示。
带坐标尺寸注法
不带坐标尺寸注法
溢流坝面曲线坐标
水利工程图的阅读和绘制
一、读图
读图一般采用“总体──局部──细部──总体”的循环过程。
（1）概括了解：阅读标题栏及文字说明，了解建筑物的名称、作用、画图 的比例、尺寸单位、施工要求等。 （2）分析视图表达：了解采用了哪些视图、剖视图、断面图和详图，剖
展开画法
水利工程图的表达方法
8、合成视图
对称或基本对称的同一物体 的图形，可将两个视向相反的视 图或剖视图、断面图各画对称的 一半，并以对称线为界，合成一
个图形，称为合成视图。
9、分层画法 对于多层结构，可按构造层 次分层绘制，相邻层用波浪线分 界，并可用文字注写各层结构的 名称 。
一个视图中铅垂和水平方向 采用不同比例时，应分别标 注纵横比例。
水工图中各视图图名一般 河流横剖面图
纵 1:1000 横 1:5000
150.00
统一标注在图形上方，并在 图名下方绘一粗横线，其长
度应以图名所占长度为准。
当整张图纸中只采用一种 比例时，比例应注写在标题栏 中，否则应和视图名称一起按 照如下形式注写： 平 面 图 平面图1：200或 1 ：2 0 0
桩号的标注方法
水利工程图的尺寸标注
四、非圆曲线尺寸的注法
标注非圆曲线尺寸时，一般用非圆曲线上各点的坐标值表示。
带坐标尺寸注法
不带坐标尺寸注法
溢流坝面曲线坐标
水利工程图的阅读和绘制
一、读图
读图一般采用“总体──局部──细部──总体”的循环过程。
（1）概括了解：阅读标题栏及文字说明，了解建筑物的名称、作用、画图 的比例、尺寸单位、施工要求等。 （2）分析视图表达：了解采用了哪些视图、剖视图、断面图和详图，剖
展开画法
水利工程图的表达方法
8、合成视图
对称或基本对称的同一物体 的图形，可将两个视向相反的视 图或剖视图、断面图各画对称的 一半，并以对称线为界，合成一
个图形，称为合成视图。
9、分层画法 对于多层结构，可按构造层 次分层绘制，相邻层用波浪线分 界，并可用文字注写各层结构的 名称 。
建筑制图课件第14章水利工程图
②连接画法，当图形较长时，允许将其分成两部分绘制，再用连接符号表 示相连，并用大写汉语拼行字母编号，如中土坝立面图。
二、水闸图
专业资料
设计说明
图纸目录
1、阅读水利工程图的方法和步骤
平面图
总体图 剖面图
断面图
详图 水工建筑物立体形状
图14-6 读水利工程图的步骤
2、常见结构及其作用
ຫໍສະໝຸດ Baidu
1) 上、下游翼墙:过水建筑物如水闸、船闸等的进出口处两侧常设置导水墙， 这种导水墙称为翼墙。上游进水翼墙的作用是引导水流平缓的进入闸室，以 减少水流对闸室的冲击作用。下游出水翼墙的作用则为将水流均匀地扩散、 减少冲刷。上游翼墙常用圆弧式翼墙、下游翼墙常用扭曲面翼墙。分水闸的 进出口处也常采用斜墙式翼墙（八字墙）。
2) 铺盖:铺盖是铺设在上游河床上、紧靠闸室或坝体的一层防冲、防渗保护 层，其作用为保护上游河床，提高闸室、大坝的安全稳定性。 3) 护坦和消力池:经闸、坝流下的水带有很大的冲击力，为防止下游河床受 冲刷，保证闸、坝的安全，在紧接闸坝的下游河床上，常用钢筋混凝土做出 消力池，水流在池中翻滚，消除大部分水流冲力。消力池的底板称为护坦， 上设排水孔，用以排出闸、坝基础的渗漏水，降低护坦所承受的渗透压力。
3、水工图的表达方法
1）水工图的基本表达方法
（1）视图的名称及作用： ①平面图，俯视图在水工图中称为平面图，它是表达水利工程的平面布置情
水利工程制图习题集cad版（含74个样图）
{"code":"InvalidRange","message":"The requested range cannot bBaidu Nhomakorabea satisfied.","requestId":"d671bbaa-4e53-4d7a-a0c1-b01de8ce81a2"}
工程制图--水利工程图共33页文档
▪
29、勇猛、大胆和坚定的决心能够抵得上武器的精良。——达·芬奇
▪
30、意志是一个强壮的盲人，倚靠在明眼的跛子肩上。——叔本华
谢谢！
33
工程制图--水利工程图
6
、
露
凝
无
游
氛
，
天
高
风
景
澈
。
7、翩翩新 来燕，双双入我庐 ，先巢故尚在，相 将还旧居。
8
、
吁
嗟
身
后
名
，
于
我
若
浮
烟
。
9、 陶渊 明（ 约 365年 —427年 ），字 元亮， （又 一说名 潜，字 渊明 ）号五 柳先生 ，私 谥“靖 节”， 东晋 末期南 朝宋初 期诗 人、文 学家、 辞赋 家、散
文 家 。汉 族 ，东 晋 浔阳 柴桑 人 （今 江西 九江 ） 。曾 做过 几 年小 官， 后辞 官 回家 ，从 此 隐居 ，田 园生 活 是陶 渊明 诗 的主 要题 材， 相 关作 品有 《饮 酒 》 、 《 归 园 田 居 》 、 《 桃花 源 记 》 、 《 五 柳先 生 传 》 、 《 归 去来 兮 辞 》 等 。
1
0
、
倚
南
窗
以
寄
傲
，
审
容
膝
Βιβλιοθήκη Baidu
水利工程制图(高职)-第1章 制图基本知识和技能
圆弧与直线相切
连接弧圆心在与已知直线相距为R的平行线上。 切点为从圆心向直线作垂线的交点（垂足）。
动画演示
圆弧与圆弧相切－外切
连源自文库弧圆心在已知弧的同心圆上，同心圆半径 为两半径之和。
切点为两弧连心线与已知弧的交点。
圆弧与圆弧相切－内切
连接弧圆心在已知弧的同心圆上，同心圆半径 为两半径之差。
字体
尺寸的组成
一个完整的尺寸包含四个部分 ① 尺寸界线－细实线 ② 尺寸线－细实线 ③ 尺寸箭头 ④ 尺寸数字
尺寸文字的书写方向
尺寸注写在尺寸线上方中间位置。 水平、倾斜尺寸数字字头趋向上。 垂直尺寸在尺寸线左侧，字头向左。
线性尺寸的标注
同方向的尺寸放在同一直线上。 小尺寸在里，大尺寸在外，间隔7～10，不小
比例
原值比例
• 图与物尺寸相等，表示为 1:1
放大比例
• 图比物大，如 2:1、5:1、10:1
缩小比例
• 图比物小，如 1:2、1:5、1:10、1:100、 1:1000
图形尺寸应标注真实尺寸
无论采用什么比例作图，标注尺寸时必须标注 物体的实际尺寸，与比例无关。
图线（P8表1-4）
图线的应用
平面图形的绘图步骤
1. 绘制已知 线段
2. 绘制中间 线段
3. 绘制连接 线段
于5mm。 位置不够时箭头或数字可以放在外侧。
水利工程5个版本施工平面图
附表五：施工总平面图
附表五：施工总平面图
施工总平面图
施工道路
...
附表五：施工总平面布置示意图
坡道工程施工队临设区样式
...
项目部布置示意
...
...
...
工程制图水利工程图
（4）综合整理：读懂建筑物各主要组成部分及细部结构后，再回到总图 阅读，以便弄清建筑物的总体结构形状。
水利工程图的阅读和绘制
二、绘图
在制图课中，为了贯彻水工图识读及绘制的基本要求，常抄绘水工图。
（1）基本要求。在不改变建筑物结构及原图表达方案的前提下，另选比例 将原图抄绘于指定图纸上，或再补画少量视图。
一、标高标注
标高数字一律以米 为单位，注写到小数点
水面标高
以后第三位。在总布置
图中，可注写到小数点
后第二位。 特征水位应在标注
标高
正常蓄水位 107.000
水位的基础上加注特征
水位名称 。
特征水位是指反映水库工作状态的水位, 是规划设计阶段确定主要水工建筑物尺 寸(如坝高、溢洪道宽度、电站装机容 量等)及估算工程效益的基本依据。
的图形，可将两个视向相反的视 图或剖视图、断面图各画对称的 一半，并以对称线为界，合成一 个图形，称为合成视图。
9、分层画法
对于多层结构，可按构造层 次分层绘制，相邻层用波浪线分 界，并可用文字注写各层结构的 名称 。
相邻结构层用波浪线 分界，并注写各层结 构的名称。
水利工程图的表达方法
10、其他
工程制图 水利工程图简介
主要内容
一、水利工程图的分类（掌握） 二、水利工程图的表达方法（掌握） 三、水利工程图的尺寸标注（掌握） 四、水利工程图的阅读和绘制（熟悉）
水利工程图的阅读和绘制
二、绘图
在制图课中，为了贯彻水工图识读及绘制的基本要求，常抄绘水工图。
（1）基本要求。在不改变建筑物结构及原图表达方案的前提下，另选比例 将原图抄绘于指定图纸上，或再补画少量视图。
一、标高标注
标高数字一律以米 为单位，注写到小数点
水面标高
以后第三位。在总布置
图中，可注写到小数点
后第二位。 特征水位应在标注
标高
正常蓄水位 107.000
水位的基础上加注特征
水位名称 。
特征水位是指反映水库工作状态的水位, 是规划设计阶段确定主要水工建筑物尺 寸(如坝高、溢洪道宽度、电站装机容 量等)及估算工程效益的基本依据。
的图形，可将两个视向相反的视 图或剖视图、断面图各画对称的 一半，并以对称线为界，合成一 个图形，称为合成视图。
9、分层画法
对于多层结构，可按构造层 次分层绘制，相邻层用波浪线分 界，并可用文字注写各层结构的 名称 。
相邻结构层用波浪线 分界，并注写各层结 构的名称。
水利工程图的表达方法
10、其他
工程制图 水利工程图简介
主要内容
一、水利工程图的分类（掌握） 二、水利工程图的表达方法（掌握） 三、水利工程图的尺寸标注（掌握） 四、水利工程图的阅读和绘制（熟悉）
工程制图--水利工程图分析
河流横剖面图
纵 1:1000 横 1:5000
150.00
纵横比例的标注
一个视图中铅垂和水平方向 采用不同比例时，应分别标 注纵横比例。
水工图中各视图图名一般 统一标注在图形上方，并在 图名下方绘一粗横线，其长 度应以图名所占长度为准。
当整张图纸中只采用一种 比例时，比例应注写在标题栏 中，否则应和视图名称一起按 照如下形式注写： 平面图
平面图1：200或 1：200
Fra Baidu bibliotek
水利工程图的表达方法
二、规定画法和习惯画法
1、对称形体的省略画法
图形超出对称线时可不 画对称符号
在不致引起误解时，对具有对称性的形体，可只画1/2或1/4，并 在对称中心线的两端画出对称符号。
水利工程图的表达方法
2、相同要素的简化画法 当形体内有多个完全相同且按一定规律排列的结构要素时，可
规划图
枢纽布置图
水工图
建筑物结构图
施工图
竣工图
105国道
导托堤 3.795 km
导托堤
德安县城 南面
博阳河
樟树陶村
前山水河
枢 纽 布 置 图
水利工程图的表达方法
一、基本表达方法
（一）常用符号
1、水流方向
2、指北针
水利工程图的表达方法
（二）视图名称
水工建筑物常用三视图表达，即平面图、立面图和侧面图。因其 许多部分被土层覆盖，且内部结构也较复杂，所以剖视图、断面图应 用也较多。
纵 1:1000 横 1:5000
150.00
纵横比例的标注
一个视图中铅垂和水平方向 采用不同比例时，应分别标 注纵横比例。
水工图中各视图图名一般 统一标注在图形上方，并在 图名下方绘一粗横线，其长 度应以图名所占长度为准。
当整张图纸中只采用一种 比例时，比例应注写在标题栏 中，否则应和视图名称一起按 照如下形式注写： 平面图
平面图1：200或 1：200
Fra Baidu bibliotek
水利工程图的表达方法
二、规定画法和习惯画法
1、对称形体的省略画法
图形超出对称线时可不 画对称符号
在不致引起误解时，对具有对称性的形体，可只画1/2或1/4，并 在对称中心线的两端画出对称符号。
水利工程图的表达方法
2、相同要素的简化画法 当形体内有多个完全相同且按一定规律排列的结构要素时，可
规划图
枢纽布置图
水工图
建筑物结构图
施工图
竣工图
105国道
导托堤 3.795 km
导托堤
德安县城 南面
博阳河
樟树陶村
前山水河
枢 纽 布 置 图
水利工程图的表达方法
一、基本表达方法
（一）常用符号
1、水流方向
2、指北针
水利工程图的表达方法
（二）视图名称
水工建筑物常用三视图表达，即平面图、立面图和侧面图。因其 许多部分被土层覆盖，且内部结构也较复杂，所以剖视图、断面图应 用也较多。
第18章 水利工程图
第十八章水利工程图§18.1 概述
§18.2 水工图的表达方法
§18.3 水工图的阅读和绘制
水工建筑物（重力坝）
水工建筑物（双曲拱坝）
水工建筑物（无坝引水枢纽）
水工建筑物( 水闸）
水工建筑物( 水闸）
水工建筑物( 水闸）
水工建筑物( 水闸）
水工建筑物( 渡槽）
§18.1 概述
◆水利工程图定义
--表达水利工程建筑物及其设计施工过程的投影视
图称为水利工程图，简称为水工图。
--是反映设计思想、指导施工的重要技术资料。
◆水工图的分类及特点
--水利工程的建造通常包括规划、勘测、设计、施
工和验收等几个阶段，每个阶段都要绘制相应的图
样。图样的基本类型有：规划示意图、枢纽布置图、建筑结构图和施工图。
§18.1.2 枢纽布置图
--在水利工程中，由若干个水工建筑物有机组合互相协
同工作的综合体称水利枢纽。
--枢纽布置图内容：
(1)水利枢纽所在地区的地形、地物、河流、水流方向（用箭头表示），所用比例，地理方位（画指北针）、水准标高和主要建筑物的控制点（基准点）的测量坐标。
(2)各建筑物的平面形状及其相互位置。
(3)各建筑物与地形面相交的情况。
(4)各建筑物的主要高程及其它主要尺寸。
§18.1.3 建筑结构图
--结构图是以某一对象的工程，根据受力安全需要而选
用的材料结构布置图，如结构分部和细部构造图、钢筋
混凝土图。
--建筑结构图的内容包括：
(1) 建筑物整体的形状、大小、构造以及所选用的材料。
(2) 建筑物基础的地质情况及建筑物与地基的连接方法。
(3) 建筑物与相邻建筑物的连接情况。
(4) 建筑物工作条件，如上、下游各种设计水位、水面曲线等。
建筑制图课件第14章水利工程图
图14-1 某地区水利规划图
3）建筑物结构图
用来表示水利枢纽中各建筑物的形状、大小、结构与构造及组成材料等内 容构图样，称为建筑物结构图。 包括以下主要内容：
（1）建筑物的整体形状、大小、结构与构造及组成材料； （2）建筑物地基的地质情况及其与地基的连接方法； （3）相邻建筑物之间的连接情况； （4）建筑物的主要工作条件，如各特征水位、水面曲线、淤沙高度； （5）建筑物内部结构型式、尺寸及构造要求； （6）建筑物细部构造的型式、结构要求、大小及材料； （7）建筑物主要附属设备型式与位置； （8）建筑物观测仪器及布置等。
_______________。
三、水利枢纽平面图
读枢纽布置图(图14-8)。 读图提示如下：
1．通过概括了解，知道枢纽的功能及其组成部分。 2．通过深入阅读各个视图、剖视图，读懂拦河大坝和电站的各个部分。 3．通过总结归纳，对枢纽有一个整体概念。
从上述概括了解和深入读图中进行总结归纳，便可对这个水电站枢纽的主要水工建 筑物的大小、形状、位置、作用、结构特点、材料等，有一个比较完整和清晰的整体概 念。
2）枢纽布置图：水利工程中，不同的水工建筑物组成的协同工作的有机综
合体，称为水利枢纽。
（1）水利枢纽所在地区的地物、地貌、水流方向、地理方位及大地坐标(或 主要建筑物轴线坐标)等；
（2）组成该水利枢纽的各建筑物的平面形状及其相互位置；

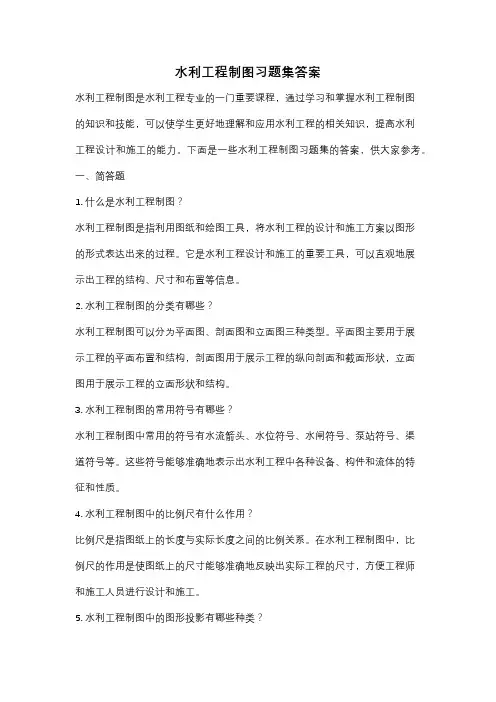

水利工程制图习题集答案
水利工程制图习题集答案
水利工程制图是水利工程专业的一门重要课程，通过学习和掌握水利工程制图
的知识和技能，可以使学生更好地理解和应用水利工程的相关知识，提高水利
工程设计和施工的能力。下面是一些水利工程制图习题集的答案，供大家参考。
一、简答题
1. 什么是水利工程制图？
水利工程制图是指利用图纸和绘图工具，将水利工程的设计和施工方案以图形
的形式表达出来的过程。它是水利工程设计和施工的重要工具，可以直观地展
示出工程的结构、尺寸和布置等信息。
2. 水利工程制图的分类有哪些？
水利工程制图可以分为平面图、剖面图和立面图三种类型。平面图主要用于展
示工程的平面布置和结构，剖面图用于展示工程的纵向剖面和截面形状，立面
图用于展示工程的立面形状和结构。
3. 水利工程制图的常用符号有哪些？
水利工程制图中常用的符号有水流箭头、水位符号、水闸符号、泵站符号、渠
道符号等。这些符号能够准确地表示出水利工程中各种设备、构件和流体的特
征和性质。
4. 水利工程制图中的比例尺有什么作用？
比例尺是指图纸上的长度与实际长度之间的比例关系。在水利工程制图中，比
例尺的作用是使图纸上的尺寸能够准确地反映出实际工程的尺寸，方便工程师
和施工人员进行设计和施工。
5. 水利工程制图中的图形投影有哪些种类？
水利工程制图中的图形投影有正投影和斜投影两种。正投影是指通过垂直于平面的光线，将物体的形状和尺寸投影到平面上。斜投影是指通过倾斜的光线，将物体的形状和尺寸投影到平面上。
二、计算题
1. 某水利工程的平面图比例尺为1:2000，某一构件在平面图上的长度为5cm，实际长度为多少米？
工程制图水利工程图共33页
45、法律的制定是为了保证每一个人 自由发 挥自己 的才能 ，而不 是为了 束缚他 的才能 。—— 罗伯斯 庇尔
16、业余生活要有意义，不要越轨。——华盛顿 17、一个人即使已登上顶峰，也仍要自强不息。——罗素·贝克 18、最大的挑战和突破在于用人，而用人最大的突破在于信任人。——马云 19、自己活着，就是为了使别人过得更美好。——雷锋 20、要掌握书，莫被书掌握；要为生而读，莫为读而生。——布尔沃
Baidu Nhomakorabea
END
工程制图水利工程图
41、实际上，我们想要的不是针对犯 罪的法 律，而 是针对 疯狂的 法律。 ——马 克·吐温 42、法律的力量应当跟随着公民，就 像影子 跟随着 身体一 样。— —贝卡 利亚 43、法律和制度必须跟上人类思想进 步。— —杰弗 逊 44、人类受制于法律，法律受制于情 理。— —托·富 勒
16、业余生活要有意义，不要越轨。——华盛顿 17、一个人即使已登上顶峰，也仍要自强不息。——罗素·贝克 18、最大的挑战和突破在于用人，而用人最大的突破在于信任人。——马云 19、自己活着，就是为了使别人过得更美好。——雷锋 20、要掌握书，莫被书掌握；要为生而读，莫为读而生。——布尔沃
Baidu Nhomakorabea
END
工程制图水利工程图
41、实际上，我们想要的不是针对犯 罪的法 律，而 是针对 疯狂的 法律。 ——马 克·吐温 42、法律的力量应当跟随着公民，就 像影子 跟随着 身体一 样。— —贝卡 利亚 43、法律和制度必须跟上人类思想进 步。— —杰弗 逊 44、人类受制于法律，法律受制于情 理。— —托·富 勒
8第八章水利工程制图
合成视图 简化画法
拆卸画法
图8－9 合成视图、拆卸画法与简化画法
二、特殊表达方法
（三）简化画法 对于图样中的一些细小结构，当其成规律地分布时，可以简化绘
制，如图8-9中的排水孔。 图样中的某些设备（如闸门启闭机、发电机、水轮机调速器、桥式
起重机）可以简化绘制。 （四）展开画法
当构件或建筑物的轴线（或中心线）为曲线时，可以将曲线展开成 直线后，绘制成视图（或剖视或剖面）。这时，应在图名后注写“展开” 二字，或写成“展视图”，如图8-10所示。
图8-6 建筑物的纵、横剖面
（一）视图的名称和作用
（5）详图 将物体的部分结构用大于原图形所采用的比例画出的图形称为详
图。 详图一般应标注，其形式为：在被放大部分处用细实线画小圆圈，
标注字母。详图用相同的字母标注其图名，并注写比例，如图8-7所 示。
详图可以画成视图、剖视图、剖面图，它与被放大部分的表达方式 无关。必要时，详图可用一组（两个或两个以上）视图来表达同一个被 放大部分的结构。
上拟建六个水电站。 特点：规划图表示范围大，图形比例小，一般采用比例为1:5000～
1:10000甚至更小。
（一）规划图
图8-1 某河流域规划图
一、水工图的分类
（二）枢纽布置图 将整个水利枢纽的主要建筑物的平面图形画在地形图上，这样的图形就称
为水利枢纽布置图。枢纽布置图可以单独画在一张图纸上，也可以和立面图等 配合画在一张图纸上。
(完整版)第十章_水利工程制图
（3）水工图中，各视图应标注名称，一般 章目录 下一页
规定画法和习惯方法
１、展开画法 ２、省略方法 ３、简化画法 ４、拆卸画法 ５、合成视图 ６．分层表示法 ７．连接表示法
章目录 返 回
如图所示，假 想将倾斜部分 展开到与正立 面平行后，再 画出视图，这 种视图称为展 开视图。在图 名后应注明 “展开”二 字。
注:索引符号中的圆圈直径一般为10mm左右， 圆内过圆心画一条水平线；引出线的延长线应 通过圆心。
章目录 下一页
详图的画法和标注
当在被放大部分作出索引符号时，在 详图的下方也应注出对应的详图符号， 详图符号用一粗实线圆绘制，直径约为 14mm。在圆的右边用比详图编号小一 号的字注出详图的比例。
用文字注写详图时，被放大的部分 可不作任何标注，如上图中的详图1可注 写为“上游坝脚放大图”，这时原图可不 作任何标注。
章目录 返 回
桩号的注法
对于坝、隧洞、渠道等较长的水工建筑物，沿 轴线的长度尺寸一般采用“桩号”的注法，标 注形式为k+m，k为公里数，m为米数。
章目录 返 回
拆卸画法
当所要表达的结构被其它部件或附属设备 遮挡时，可假想将后者拆去，然后再绘制剖视 图，这种画法称为拆卸画法。
章目录 返 回
合成视图
对称或基本对称的图形，可将两个相反方向 的视图或剖视图、剖面图各画对称的一半，并以 对称线为界，合成一个图形，称为合成视图。
规定画法和习惯方法
１、展开画法 ２、省略方法 ３、简化画法 ４、拆卸画法 ５、合成视图 ６．分层表示法 ７．连接表示法
章目录 返 回
如图所示，假 想将倾斜部分 展开到与正立 面平行后，再 画出视图，这 种视图称为展 开视图。在图 名后应注明 “展开”二 字。
注:索引符号中的圆圈直径一般为10mm左右， 圆内过圆心画一条水平线；引出线的延长线应 通过圆心。
章目录 下一页
详图的画法和标注
当在被放大部分作出索引符号时，在 详图的下方也应注出对应的详图符号， 详图符号用一粗实线圆绘制，直径约为 14mm。在圆的右边用比详图编号小一 号的字注出详图的比例。
用文字注写详图时，被放大的部分 可不作任何标注，如上图中的详图1可注 写为“上游坝脚放大图”，这时原图可不 作任何标注。
章目录 返 回
桩号的注法
对于坝、隧洞、渠道等较长的水工建筑物，沿 轴线的长度尺寸一般采用“桩号”的注法，标 注形式为k+m，k为公里数，m为米数。
章目录 返 回
拆卸画法
当所要表达的结构被其它部件或附属设备 遮挡时，可假想将后者拆去，然后再绘制剖视 图，这种画法称为拆卸画法。
章目录 返 回
合成视图
对称或基本对称的图形，可将两个相反方向 的视图或剖视图、剖面图各画对称的一半，并以 对称线为界，合成一个图形，称为合成视图。
相关主题
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
平面图1：200或 1：200
水利工程图的表达方法
二、规定画法和习惯画法
1、对称形体的省略画法
图形超出对称线时可不 画对称符号
在不致引起误解时，对具有对称性的形体，可只画1/2或1/4，并 在对称中心线的两端画出对称符号。
水利工程图的表达方法
2、相同要素的简化画法 当形体内有多个完全相同且按一定规律排列的结构要素时，可
桩号的标注方法
水利工程图的尺寸标注
四、非圆曲线尺寸的注法
标注非圆曲线尺寸时，一般用非圆曲线上各点的坐标值表示。
带坐标尺寸注法
不带坐标尺寸注法
溢流坝面曲线坐标
水利工程图的阅读和绘制
一、读图
读图一般采用“总体──局部──细部──总体”的循环过程。
（1）概括了解：阅读标题栏及文字说明，了解建筑物的名称、作用、画图 的比例、尺寸单位、施工要求等。
标高标注
水利工程图的尺寸标注
二、坡度的注法
坡度一般采用1：n表示，当坡度较缓时，可用百分数表示， 即 i=n%。
坡度标注
水利工程图的尺寸标注
三、桩号的注法
对于坝、隧洞、渠道等较长的水工建筑物，沿轴线的长度尺 寸通常采用里程桩的标注方法，即 k +- m，其中k为公里数，m为 米数。
起点桩号注成 0+000，反方向用“--”。
曲面的表示 为了增强图样的直观性，水
工图中的曲面应用细实线画出若 干素线，斜坡面应画出坡线，如 右图所示。
曲面表示
水利工程图的表达方法
10、其他
详图 当物体的局部结构
由于图形比例较小而表 示不清或不便于注写尺 寸时，将这些局部结构 用较大的比例画出，所 得的视图即为详图。
土坝结构图
水利工程图的尺寸标注
（4）综合整理：读懂建筑物各主要组成部分及细部结构后，再回到总图 阅读，以便弄清建筑物的总体结构形状。
水利工程图的阅读和绘制
二、绘图
在制图课中，为了贯彻水工图识读及绘制的基本要求，常抄绘水工图。
（1）基本要求。在不改变建筑物结构及原图表达方案的前提下，另选比例 将原图抄绘于指定图纸上，或再补画少量视图。
工程制图 水利工程图简介
主要内容
一、水利工程图的分类（掌握） 二、水利工程图的表达方法（掌握） 三、水利工程图的尺寸标注（掌握） 四、水利工程图的阅读和绘制（熟悉）
水利工程图的分类
表达水利工程规划、枢纽布置和水工建筑物形状、尺寸及结构 的图样称为水利工程图，简称水工图。
相关规范《水利水电工程制图标准》（SL73-95）。
的图形，可将两个视向相反的视 图或剖视图、断面图各画对称的 一半，并以对称线为界，合成一 个图形，称为合成视图。
9、分层画法
对于多层结构，可按构造层 次分层绘制，相邻层用波浪线分 界，并可用文字注写各层结构的 名称 。
相邻结构层用波浪线 分界，并注写各层结 构的名称。
水利工程图的表达方法
10、其他
大坝横剖面
纵剖面图
河流纵剖面图
大坝纵剖面
水利工程图的表达方法
（三）视图配置
为便于读图，水工图中各视图应尽可能按投影关 系配置。有时为合理利用图纸，将某些视图配置在图 幅内适当的地方，也是允许的。大型水工建筑物的视 图较大，可以将某一张视图单独画在一张图纸上。
水利工程图的表达方法
（四）视图名称及比例标注
河流横剖面图
纵 1:1000 横 1:5000
150.00
纵横比例的标注
一个视图中铅垂和水平方向 采用不同比例时，应分别标 注纵横比例。
水工图中各视图图名一般 统一标注在图形上方，并在 图名下方绘一粗横线，其长 度应以图名所占长度为准。
当整张图纸中只采用一种 比例时，比例应注写在标题栏 中，否则应和视图名称一起按 照如下形式注写： 平面图
（2）抄绘与读图的关系。正确抄绘的基础是读图，只有认真识读原图，了 解建筑物的主要结构，并弄清各视图间的对应关系，抄绘结果的正确性才有保 证。同时还应看到，抄绘的过程又是深入读图的过程。抄绘过程中遇到的每根 线、每个尺寸的位置、画法及注写，常涉及一些概念问题。其中有的正是此前 读图时忽略或遗漏的问题。因此，为了做到正确抄绘，要求读者深入读图、深 刻理解。
形体，可断开后缩短绘制，断裂处用波浪线或折断线表示，但尺 寸应按总长标注。
水利工程图的表达方法
A
5、连接画法
当形体较长，图纸空间
有限，形体需全部表达时，可
A
采用连接画法分段绘制，并标
A
注连接符号和字母表示图形的
连接关系。
A
水利工程图的表达方法
6、展开画法 当构件或建筑物的轴线（或中心线）为曲线时，可将曲线展
（2）分析视图表达：了解采用了哪些视图、剖视图、断面图和详图，剖 视图、断面图的剖切位置及投影方向，详图表达的部位，各视图的 大概作用，以及有哪些规定画法和习惯画法，为深入读图做准备。
（3）分析形体： 对建筑物的主要组成部分逐一分析识读 。识读水工图， 除想象形状外，还有结构、大小、材料等项内容需一并加以识读。
ห้องสมุดไป่ตู้
一、标高标注
标高数字一律以米 为单位，注写到小数点
水面标高
以后第三位。在总布置
图中，可注写到小数点
后第二位。 特征水位应在标注
标高
正常蓄水位 107.000
水位的基础上加注特征
水位名称 。
特征水位是指反映水库工作状态的水位, 是规划设计阶段确定主要水工建筑物尺 寸(如坝高、溢洪道宽度、电站装机容 量等)及估算工程效益的基本依据。
规划图
枢纽布置图
水工图
建筑物结构图
施工图
竣工图
105国道
导托堤 3.795 km
导托堤
德安县城 南面
博阳河
樟树陶村
前山水河
枢 纽 布 置 图
水利工程图的表达方法
一、基本表达方法
（一）常用符号
1、水流方向
2、指北针
水利工程图的表达方法
（二）视图名称
水工建筑物常用三视图表达，即平面图、立面图和侧面图。因其 许多部分被土层覆盖，且内部结构也较复杂，所以剖视图、断面图应 用也较多。
仅在两端或适当位置画出其完整形状，其余部分以中心线或中心线 交点表示。
n个
水利工程图的表达方法
3、折断画法
不同形状和材料的形 体，折断线的画法有 所区别……
当仅需表达形体某一部分的形状时，可假想将不要的部分折断， 只画出需要的部分，并在折断处画出折断线。
水利工程图的表达方法
4、断开画法 对于较长且沿长度方向的断面形状一致或按一定规律变化的
开成直线后，绘制成视图、剖视图或断面图。这时应在图名后注 写“展开”二字，或写成展视图。
7、拆卸画法 当视图、剖视图中所要表达的结构被另外的结构或填土遮挡时，
可假想将遮挡结构拆去或将填上掀去，然后作被遮挡结构的投影。采 用拆卸画法无需作任何说明和标注。
展开画法
水利工程图的表达方法
8、合成视图 对称或基本对称的同一物体
顺水流方向观察时，左边为左岸，右边为右岸。 布置水工图时，习惯上使水流方向为自上向下或自左向右。 当视图与水流方向有关时，顺水流方向时为上游立面图，逆水流 方向为下游立面图。
河流的上下游和左右岸
剖切面平行于轴线或顺水流流 向——纵剖面图 剖切面垂直于轴线或水流流 向——横剖面图
横剖面图
河流横剖面图
水利工程图的表达方法
二、规定画法和习惯画法
1、对称形体的省略画法
图形超出对称线时可不 画对称符号
在不致引起误解时，对具有对称性的形体，可只画1/2或1/4，并 在对称中心线的两端画出对称符号。
水利工程图的表达方法
2、相同要素的简化画法 当形体内有多个完全相同且按一定规律排列的结构要素时，可
桩号的标注方法
水利工程图的尺寸标注
四、非圆曲线尺寸的注法
标注非圆曲线尺寸时，一般用非圆曲线上各点的坐标值表示。
带坐标尺寸注法
不带坐标尺寸注法
溢流坝面曲线坐标
水利工程图的阅读和绘制
一、读图
读图一般采用“总体──局部──细部──总体”的循环过程。
（1）概括了解：阅读标题栏及文字说明，了解建筑物的名称、作用、画图 的比例、尺寸单位、施工要求等。
标高标注
水利工程图的尺寸标注
二、坡度的注法
坡度一般采用1：n表示，当坡度较缓时，可用百分数表示， 即 i=n%。
坡度标注
水利工程图的尺寸标注
三、桩号的注法
对于坝、隧洞、渠道等较长的水工建筑物，沿轴线的长度尺 寸通常采用里程桩的标注方法，即 k +- m，其中k为公里数，m为 米数。
起点桩号注成 0+000，反方向用“--”。
曲面的表示 为了增强图样的直观性，水
工图中的曲面应用细实线画出若 干素线，斜坡面应画出坡线，如 右图所示。
曲面表示
水利工程图的表达方法
10、其他
详图 当物体的局部结构
由于图形比例较小而表 示不清或不便于注写尺 寸时，将这些局部结构 用较大的比例画出，所 得的视图即为详图。
土坝结构图
水利工程图的尺寸标注
（4）综合整理：读懂建筑物各主要组成部分及细部结构后，再回到总图 阅读，以便弄清建筑物的总体结构形状。
水利工程图的阅读和绘制
二、绘图
在制图课中，为了贯彻水工图识读及绘制的基本要求，常抄绘水工图。
（1）基本要求。在不改变建筑物结构及原图表达方案的前提下，另选比例 将原图抄绘于指定图纸上，或再补画少量视图。
工程制图 水利工程图简介
主要内容
一、水利工程图的分类（掌握） 二、水利工程图的表达方法（掌握） 三、水利工程图的尺寸标注（掌握） 四、水利工程图的阅读和绘制（熟悉）
水利工程图的分类
表达水利工程规划、枢纽布置和水工建筑物形状、尺寸及结构 的图样称为水利工程图，简称水工图。
相关规范《水利水电工程制图标准》（SL73-95）。
的图形，可将两个视向相反的视 图或剖视图、断面图各画对称的 一半，并以对称线为界，合成一 个图形，称为合成视图。
9、分层画法
对于多层结构，可按构造层 次分层绘制，相邻层用波浪线分 界，并可用文字注写各层结构的 名称 。
相邻结构层用波浪线 分界，并注写各层结 构的名称。
水利工程图的表达方法
10、其他
大坝横剖面
纵剖面图
河流纵剖面图
大坝纵剖面
水利工程图的表达方法
（三）视图配置
为便于读图，水工图中各视图应尽可能按投影关 系配置。有时为合理利用图纸，将某些视图配置在图 幅内适当的地方，也是允许的。大型水工建筑物的视 图较大，可以将某一张视图单独画在一张图纸上。
水利工程图的表达方法
（四）视图名称及比例标注
河流横剖面图
纵 1:1000 横 1:5000
150.00
纵横比例的标注
一个视图中铅垂和水平方向 采用不同比例时，应分别标 注纵横比例。
水工图中各视图图名一般 统一标注在图形上方，并在 图名下方绘一粗横线，其长 度应以图名所占长度为准。
当整张图纸中只采用一种 比例时，比例应注写在标题栏 中，否则应和视图名称一起按 照如下形式注写： 平面图
（2）抄绘与读图的关系。正确抄绘的基础是读图，只有认真识读原图，了 解建筑物的主要结构，并弄清各视图间的对应关系，抄绘结果的正确性才有保 证。同时还应看到，抄绘的过程又是深入读图的过程。抄绘过程中遇到的每根 线、每个尺寸的位置、画法及注写，常涉及一些概念问题。其中有的正是此前 读图时忽略或遗漏的问题。因此，为了做到正确抄绘，要求读者深入读图、深 刻理解。
形体，可断开后缩短绘制，断裂处用波浪线或折断线表示，但尺 寸应按总长标注。
水利工程图的表达方法
A
5、连接画法
当形体较长，图纸空间
有限，形体需全部表达时，可
A
采用连接画法分段绘制，并标
A
注连接符号和字母表示图形的
连接关系。
A
水利工程图的表达方法
6、展开画法 当构件或建筑物的轴线（或中心线）为曲线时，可将曲线展
（2）分析视图表达：了解采用了哪些视图、剖视图、断面图和详图，剖 视图、断面图的剖切位置及投影方向，详图表达的部位，各视图的 大概作用，以及有哪些规定画法和习惯画法，为深入读图做准备。
（3）分析形体： 对建筑物的主要组成部分逐一分析识读 。识读水工图， 除想象形状外，还有结构、大小、材料等项内容需一并加以识读。
ห้องสมุดไป่ตู้
一、标高标注
标高数字一律以米 为单位，注写到小数点
水面标高
以后第三位。在总布置
图中，可注写到小数点
后第二位。 特征水位应在标注
标高
正常蓄水位 107.000
水位的基础上加注特征
水位名称 。
特征水位是指反映水库工作状态的水位, 是规划设计阶段确定主要水工建筑物尺 寸(如坝高、溢洪道宽度、电站装机容 量等)及估算工程效益的基本依据。
规划图
枢纽布置图
水工图
建筑物结构图
施工图
竣工图
105国道
导托堤 3.795 km
导托堤
德安县城 南面
博阳河
樟树陶村
前山水河
枢 纽 布 置 图
水利工程图的表达方法
一、基本表达方法
（一）常用符号
1、水流方向
2、指北针
水利工程图的表达方法
（二）视图名称
水工建筑物常用三视图表达，即平面图、立面图和侧面图。因其 许多部分被土层覆盖，且内部结构也较复杂，所以剖视图、断面图应 用也较多。
仅在两端或适当位置画出其完整形状，其余部分以中心线或中心线 交点表示。
n个
水利工程图的表达方法
3、折断画法
不同形状和材料的形 体，折断线的画法有 所区别……
当仅需表达形体某一部分的形状时，可假想将不要的部分折断， 只画出需要的部分，并在折断处画出折断线。
水利工程图的表达方法
4、断开画法 对于较长且沿长度方向的断面形状一致或按一定规律变化的
开成直线后，绘制成视图、剖视图或断面图。这时应在图名后注 写“展开”二字，或写成展视图。
7、拆卸画法 当视图、剖视图中所要表达的结构被另外的结构或填土遮挡时，
可假想将遮挡结构拆去或将填上掀去，然后作被遮挡结构的投影。采 用拆卸画法无需作任何说明和标注。
展开画法
水利工程图的表达方法
8、合成视图 对称或基本对称的同一物体
顺水流方向观察时，左边为左岸，右边为右岸。 布置水工图时，习惯上使水流方向为自上向下或自左向右。 当视图与水流方向有关时，顺水流方向时为上游立面图，逆水流 方向为下游立面图。
河流的上下游和左右岸
剖切面平行于轴线或顺水流流 向——纵剖面图 剖切面垂直于轴线或水流流 向——横剖面图
横剖面图
河流横剖面图
