钢筋混凝土课程设计三钢筋混凝土多层框架结构设计1. 设计资料(1)基本资料南方某高校拟建一四层教学楼,采用整体式钢筋混凝土框架结构,现浇双向板肋梁楼盖,楼板厚均按100㎜设计,屋面板按120㎜设计。

建筑总高19.0m,每层层高3.9m,室内外高差0.45m。

基础顶面标高定位-1.0m。

抗震设防烈度为7度,Ⅱ类场地土,特征周期分区为第三组。

基本风压w0=0.35kN/㎡,地面粗糙度为B类。

基本雪压s0=0.25 kN/㎡。

活荷载:内走道及卫生间:2.5 kN/㎡,其余房间:2.0 kN/㎡。

楼梯间荷载:10 kN/㎡(恒+活),一般取恒荷载为7.5 kN/㎡,活荷载为2.5 kN/㎡。

上人屋面活荷载:2.0 kN/㎡;不上人屋面活荷载:0.5 kN/㎡。

(2)建筑构造楼面面层做法:水磨石楼面(0.76 kN/㎡);顶棚抹灰:20㎜厚混合砂浆刷乳胶漆(γ=17 kN/㎥);内墙做法:190厚小型空心砌块(2.28 kN/㎡);外墙做法:249厚小型空心砌块(2.88 kN/㎡);内外墙装修一律采用20㎜厚混合砂浆找平后刷外墙漆。

(3)材料选用混凝土:底层采用C30;二层以上采用C30。

钢筋:梁、柱中受力纵筋均采用HRB335,箍筋及构造钢筋采用HPB235。

2. 结构布置及计算简图(1)抗震等级确定:框架结构,高度H=19m<30m,设防烈度为7度,抗震等级为三级。

(2)框架结构梁、柱截面尺寸确定①横向框架梁截面尺寸确定边跨:hb=l0 =×6600=660㎜,取hb=600㎜,取bb=hb=×600=300㎜,取bb=250㎜,l0/hb=6600/600=11>4。

中间跨:hb=l0/8=3000/8=375㎜,取hb=400㎜,bb=hb/2=400/2=200㎜,取bb=250㎜,l0/h0=3000/400=7.5>4。

次梁:hb₂=l0/12=6000/12=500㎜,取hb₁=450㎜,bb₂=hb₂/2=450/2=225㎜,取bb₂=250㎜,l0/hb₂=6000/450=13.3>4。

《混凝土结构课程设计》

《混凝土结构课程设计》

《混凝土结构课程设计》一、教学目标本节课的学习目标包括以下三个方面:1.知识目标:学生需要掌握混凝土结构的基本概念、材料的性质和设计原则。

具体包括混凝土的组成、强度特性、耐久性要求以及混凝土结构的设计方法等。

2.技能目标:学生能够运用所学知识对简单的混凝土结构进行设计和分析,并能够使用相关软件进行计算和绘图。

3.情感态度价值观目标:培养学生对混凝土结构工程的安全性和可靠性的认识,使其能够在实际工程中考虑到人与自然环境的和谐共生。

二、教学内容本节课的教学内容主要包括以下几个部分:1.混凝土结构的基本概念,包括混凝土的定义、分类及其在工程中的应用。

2.混凝土材料的性质,包括混凝土的强度、变形、耐久性等方面的内容。

3.混凝土结构的设计原则和方法,包括结构设计的基本原理、设计步骤以及相关规范的要求等。

4.混凝土结构的施工技术,包括混凝土的浇筑、养护、施工质量控制等方面的内容。

三、教学方法为了提高教学效果,本节课将采用多种教学方法相结合的方式进行:1.讲授法:通过教师的讲解,使学生掌握混凝土结构的基本概念和设计原则。

2.案例分析法:通过分析实际工程案例,使学生了解混凝土结构的设计和施工过程。

3.实验法:学生进行混凝土材料的实验,使其能够直观地了解混凝土的性质。

4.讨论法:学生进行小组讨论,培养其团队协作能力和解决问题的能力。

四、教学资源为了支持教学内容的实施,我们将准备以下教学资源:1.教材:选用权威、实用的教材,为学生提供系统的学习资料。

2.参考书:提供相关的参考书籍,丰富学生的知识体系。

3.多媒体资料:制作精美的PPT、视频等多媒体资料,提高学生的学习兴趣。

4.实验设备:准备充足的实验设备,确保学生能够进行实践操作。

五、教学评估本节课的评估方式包括以下几个方面:1.平时表现:通过观察学生在课堂上的参与程度、提问回答等情况,评估其对知识的掌握程度。

2.作业:布置适量的作业,评估学生对课堂所学知识的应用能力。

混凝土结构设计课程设计

混凝土结构设计课程设计

混凝土结构设计课程设计一、课程目标知识目标:1. 学生能理解混凝土结构设计的基本原理和概念,掌握混凝土结构的材料性质及力学性能。

2. 学生能够掌握混凝土结构设计的相关规范和标准,了解不同结构类型的设计要求。

3. 学生能够运用所学知识,分析混凝土结构在实际工程中的应用和问题。

技能目标:1. 学生能够运用计算机软件进行混凝土结构的初步设计和计算,具备实际操作能力。

2. 学生能够运用力学原理,解决混凝土结构设计中的简单问题,具备一定的结构分析能力。

3. 学生通过课程学习,能够进行团队合作,沟通协调,共同完成混凝土结构设计项目。

情感态度价值观目标:1. 培养学生对混凝土结构设计学科的兴趣和热情,激发学生主动学习的动力。

2. 培养学生严谨的科学态度和良好的工程意识,提高学生的职业道德素养。

3. 培养学生关注社会发展,认识到混凝土结构设计在国民经济建设中的重要性,增强学生的社会责任感。

课程性质:本课程为专业核心课程,旨在培养学生具备混凝土结构设计的基本理论和实践能力。

学生特点:学生为土木工程专业大三学生,已具备一定的力学和材料科学基础,具有较强的学习能力和实践欲望。

教学要求:结合课程性质和学生特点,注重理论与实践相结合,提高学生的实际操作能力和解决问题的能力。

在教学过程中,注重启发式教学,引导学生主动思考,培养学生的创新意识和团队合作精神。

通过课程学习,使学生能够达到上述课程目标,为将来从事混凝土结构设计工作打下坚实基础。

二、教学内容1. 混凝土结构设计基本原理:包括混凝土材料的力学性能、混凝土结构耐久性、结构设计的基本原则和方法。

教材章节:第一章 混凝土结构设计基本原理2. 混凝土结构设计规范与标准:介绍国内外混凝土结构设计规范、标准及其应用。

教材章节:第二章 混凝土结构设计规范与标准3. 混凝土结构类型及设计方法:包括梁、板、柱、墙、基础等结构的设计计算方法。

教材章节:第三章 混凝土梁设计;第四章 混凝土板设计;第五章 混凝土柱设计;第六章 混凝土剪力墙设计;第七章 基础设计4. 混凝土结构设计实例分析:分析典型混凝土结构工程案例,使学生了解实际工程中的应用和问题。

2024版年《钢筋混凝土结构课程设计》完整版x

2024版年《钢筋混凝土结构课程设计》完整版x

2024年《钢筋混凝土结构课程设计》完整版x目录•课程设计概述•钢筋混凝土结构基本理论•钢筋混凝土梁板设计•钢筋混凝土框架结构设计•钢筋混凝土剪力墙设计•课程设计案例分析与讨论•课程设计总结与展望课程设计概述培养学生综合运用钢筋混凝土结构基本理论、基本知识和基本技能的能力,解决工程实际问题的能力。

使学生掌握钢筋混凝土结构设计的基本步骤和方法,熟悉相关设计规范。

提高学生的创新能力和实践能力,为其未来从事土木工程领域的工作打下坚实的基础。

目的与意义设计任务与要求设计任务根据给定的建筑条件和荷载要求,完成钢筋混凝土结构的设计,包括梁、板、柱、墙等构件的设计和配筋计算。

设计要求设计应满足安全性、适用性和耐久性的要求,符合相关设计规范;结构选型合理,传力路径明确;计算准确,图纸规范。

熟悉设计任务书和相关设计规范,收集必要的设计资料。

设计准备结构选型与布置荷载计算根据建筑条件和荷载要求,选择合适的结构形式和构件布置方案。

根据荷载规范,计算恒载、活载、风载、雪载等荷载标准值。

030201采用手算或电算方法,对结构进行内力分析,求出各构件的内力。

内力分析根据内力计算结果,选择合适的截面尺寸和配筋方案。

截面设计根据构造要求,设计梁、板、柱、墙等构件的细部构造。

构造设计绘制施工图按照制图规范,绘制结构施工图和钢筋详图。

设计校核与审查对设计成果进行校核和审查,确保设计质量和安全性。

钢筋混凝土结构基本理论钢筋混凝土材料的力学性能混凝土的力学性能包括抗压、抗拉、抗折、弹性模量等性能指标,以及混凝土在多轴应力状态下的性能表现。

钢筋的力学性能主要包括屈服强度、抗拉强度、延伸率、冷弯性能等指标,以及钢筋在反复荷载作用下的疲劳性能。

钢筋与混凝土的粘结性能分析钢筋与混凝土之间的粘结力、滑移等性能,以及影响粘结性能的因素。

梁板柱墙01020304分析梁的受力特点、破坏形态、设计计算方法等,包括简支梁、连续梁、悬臂梁等类型。

介绍板的分类、受力特点、计算理论等,包括单向板、双向板、无梁楼盖等类型。

混凝土结构课程设计计算书

混凝土结构课程设计计算书

混凝土结构课程设计计算书摘要:一、前言二、设计任务及要求三、设计计算1.结构选型与尺寸2.材料性能3.受力分析4.截面设计5.构造措施四、计算结果与分析1.构件内力计算2.截面性能计算3.结构性能评价五、结论与建议正文:一、前言本次混凝土结构课程设计,旨在掌握混凝土结构设计的基本原理和方法,培养独立进行结构设计的能力。

设计过程中,遵循我国现行的混凝土结构设计规范,确保设计的安全性、经济性和合理性。

二、设计任务及要求本次设计任务为:设计一栋两层混凝土框架结构建筑,总建筑面积为2000平方米,设计使用年限为50年,结构安全等级为二级,场地类别为Ⅱ类。

要求满足建筑功能需求,结构形式简单,施工方便。

三、设计计算1.结构选型与尺寸根据建筑功能和面积要求,本设计采用钢筋混凝土框架结构。

结构尺寸如下:柱间距为6米,梁高为2.4米,板厚为0.2米。

2.材料性能结构材料采用C30混凝土,抗压强度fc=30MPa;钢筋采用HRB400,抗拉强度fy=400MPa,屈服强度fy0.8=360MPa。

3.受力分析根据建筑荷载和结构尺寸,计算框架结构的荷载效应和内力。

荷载包括:恒载、活载、风载和地震载。

4.截面设计根据受力分析和材料性能,进行框架结构的截面设计。

包括:柱截面、梁截面和板截面。

5.构造措施根据规范要求,采取相应的构造措施,如:设置箍筋、弯起钢筋、纵筋连接器等,以确保结构的安全性能。

四、计算结果与分析1.构件内力计算通过计算,得到柱、梁、板等构件的内力值。

2.截面性能计算根据内力值和材料性能,计算截面性能,包括:抗弯性能、剪切性能、挠曲性能等。

3.结构性能评价对结构的整体性能进行评价,包括:结构刚度、变形、承载力等。

五、结论与建议本次设计符合任务要求,结构安全、经济、合理。

钢筋混凝土框架与砌体结构课程设计 (1)

钢筋混凝土框架与砌体结构课程设计 (1)

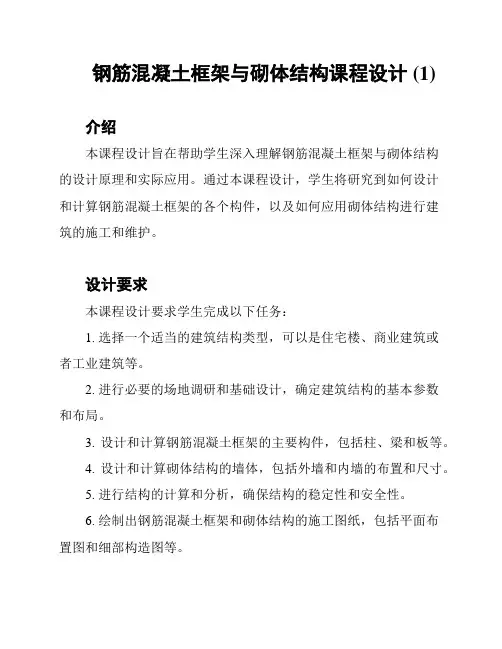

钢筋混凝土框架与砌体结构课程设计 (1)介绍本课程设计旨在帮助学生深入理解钢筋混凝土框架与砌体结构的设计原理和实际应用。
