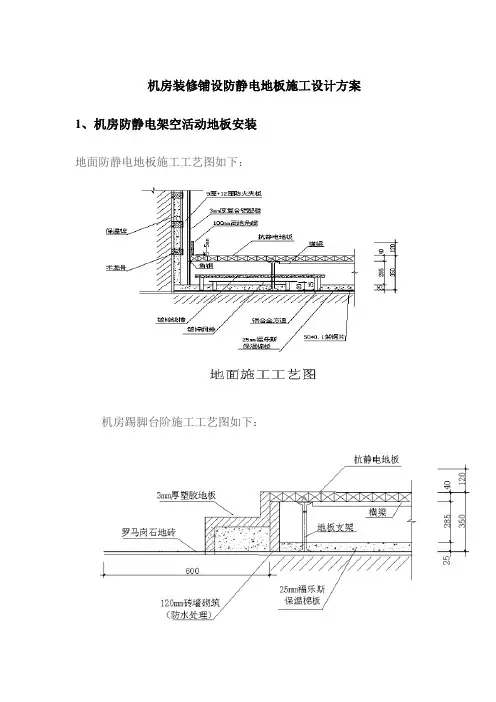

机房装修铺设防静电地板施工设计方案

机房装修铺设防静电地板施工设计方案1、机房防静电架空活动地板安装

地面防静电地板施工工艺图如下：

机房踢脚台阶施工工艺图如下：

进入机房架高地面的踢脚台应具有防水隔潮、美观大气、坚固实用等特点，本项目中，我方使用120mm砖墙砌筑以隔离机房架高地面，设一级台阶，台阶的宽度以300mm为宜，以砌素砼而成，根据实际需要，在台阶表面铺设防水材料，如大理石、丁纹钢板、塑胶地板等。

2、防静电架空活动地板施工步骤

机房抗静电地板安装工程中，地面预处理十分关键，在铺设地板前必须先对地面进行较好的预处理，首先刷素泥一道，抹平机房地面，采用20厚1：2.5水泥砂砂抹面赶光，地面基础处理到平整、光滑、没有明显的坡度和不平，再刷机房专用地台漆二遍，起防潮、防霉作用。

拉水平线，地面弹方格网线，弹线要反复校正。在机房四周墙面安装角钢支架，地面按地面弹线铺设金属屏蔽网（50*0.1紫铜片），金属屏蔽网与机房接地铜排相连，组成一个完整的机房屏蔽系统，具有接地、抗静电、抗干扰的作用。

结合布线系统的设计及施工，在地面架空安装强弱电走线线槽及接地铜排，强弱电走线线槽之间间距大于30mm。

在地面铺设和地板下四周墙面铺设25mm厚阿姆斯壮一级福乐期保温棉，包福乐斯不燃铝箔，起到保温、隔热、防潮作用，至此，地面预处理完成。

铺设防静电地板，地板支撑脚直接安装在50*0.1紫铜片上方。敷设地板时，用水泡水平仪逐步找平，高度靠可调支架调节，相临地板间不得有缝隙，安装较重设备的地板下部加强支撑。地板板面标高300~350mm，具有足够空间形成地板下净压风库。

机房防静电地板如何能正确施工、要求规范及要求

计算机房的防静电技术，是属于机房安全与防护畴的一部分。静电引起的问题不仅硬件人员很难查出，有时还会使软件人员误认为是软件故障，从而造成工作混乱。此外，静电通过人体对计算机或其他设备放电时(即所谓的打火)当能量达到一定程度，也会给人以触电的感觉(例如有时触摸电脑显示器或机箱时)，因此，在防静电地板铺设后，一定要进行防静电接地处理并接保护电阻盒，不然起不到防静电作用。

一、静电地板的功能

机房地板一般采用防静电活动地板。防静电地板的作用，就是把地面上所产生的静电，通过防静电地板导入。这一点，下面我们立刻即可一目了然。

1、可拆卸性。因此，机房设备可在防静电地板下进行自由的电器连接，便于铺设和维修，使机房整洁美观；

2、可以保护各种电缆、电线、数据线及插座，使其不受损坏；

3、可以利用地板下的空间作为空调的静压风库，获得满意的气流组织；

4、消除电缆外露对人体的危害；

5、可以利用防静电活动地板的可调性，消除地面的不平度，保证机房地面的整体水平度；

6、能使静电荷漏泄至地，并反射电磁辐射。

7、机房地板，应符合国标GB6650-86《计算机房用活动地板技术条件》。

一、静电地板安装的施工要求

1、地面处理：

2、拉水平线

地面弹方格网线，弹线要反复校正。在机房四周墙面安装角钢支架，地面按地面弹线铺设金属屏蔽网（50*0.1紫铜片），金属屏蔽网与机房接地铜排相连，组成一个完整的机房屏蔽系统，具有接地、抗静电、抗干扰的作用。

机房防静电地板安装规范

随着科技发展的不断推进，机房的技术设备越来越多，如服务器、存储器、通信设备等，它们都要求机房拥有更高的安全性能和可靠性，其中地板尤为重要。机房防静电地板是机房不可缺少的重要部分，为了维护机房的稳定运行，确保设备的安全性，机房防静电地板的安装规范尤为重要。

机房防静电地板安装规范基本上包括以下几方面：

一、基础准备

1、机房防静电地板安装前，必须充分检查基础是否坚实、无裂缝、平整，唇口密封情况，环境温湿度条件是否符合要求。

2、为了达到良好的防静电效果，机房防静电地板安装时必须让金属栅栏完全夹于地板中间，金属栅栏必须铺设完整，且要除面层金属丝不得断开或缺失。

二、防静电地板的安装

机房防静电地板的安装一般分为铺设、密封、清理三个步骤：

1、铺设：将铺设地板的板材铺设于铺设层内，且要保证表面层与金属栅栏夹紧。

2、密封：地板两唇口连接处，应依据机房防静电地板使用说明书中指定的密封材料进行密封，以保证机房防静电地板有效避免水分进入而造成地砖腐蚀等问题；

3、清理：地面铺设完成后，应及时清除现场的杂物、油漆痕迹等，机房防静电地板的安装便完成了。

三、维护

机房防静电地板安装完成后要及时进行应用维护，主要包括如下几点：

1、维护检查：应定期进行检查，主要检查地板的唇口密封情况，以确保密封牢固；

2、定期清洁：应定期对地板进行清洁维护，以防止污物积聚，减少地板损坏；

3、及时修复：偶尔发生的地板损坏要及时修复，以确保机房地面的安全性。

机房防静电地板的良好运行是机房设备的运行中重要的一部分，它的安装规范也不可忽视，否则将会导致设备的损坏，影响机房的抗静电能力，所以，安装防静电地板时，一定要按照相关标准严格执行规范，确保机房安全，让设备有效运行。

机房防静电地板如何正确施工、规范及要求

计算机房的防静电技术，是属于机房安全与防护范畴的一部分。静电引起的问题不仅硬件人员很难查出，有时还会使软件人员误认为是软件故障，从而造成工作混乱.此外，静电通过人体对计算机或其他设备放电时（即所谓的打火）当能量达到一定程度，也会给人以触电的感觉（例如有时触摸电脑显示器或机箱时)，因此，在防静电地板铺设后，一定要进行防静电接地处理并接保护电阻盒，不然起不到防静电作用。

一、静电地板的功能

机房地板一般采用防静电活动地板。防静电地板的作用,就是把地面上所产生的静电,通过防静电地板导入大地.这一点,下面我们立刻即可一目了然。

1、可拆卸性。因此，机房内设备可在防静电地板下进行自由的电器连接，便于铺设和维修，使机房整洁美观；

2、可以保护各种电缆、电线、数据线及插座，使其不受损坏；

3、可以利用地板下的空间作为空调的静压风库,获得满意的气流组织；

4、消除电缆外露对人体的危害；

5、可以利用防静电活动地板的可调性，消除地面的不平度,保证机房地面的整体水平度;

6、能使静电荷漏泄至地,并反射电磁辐射.

7、机房地板，应符合国标GB6650-86《计算机房用活动地板技术条件》。

一、静电地板安装的施工要求

1、地面处理：

机房抗静电地板安装工程中，地面预处理十分关键，在铺设地板前必须先对地面进行较好的预处理，首先刷素泥一道，抹平机房地面，采用20厚1:2。5水泥砂砂抹面赶光，地面基础处理到平整、光滑、没有明显的坡度和不平,再刷机房专用地台漆二遍,起防潮、防霉作用。

2、拉水平线

地面弹方格网线，弹线要反复校正。在机房四周墙面安装角钢支架，地面按地面弹线铺设金属屏蔽网(50＊0.1紫铜片），金属屏蔽网与机房接地铜排相连,组成一个完整的机房屏蔽系统，具有接地、抗静电、抗干扰的作用。

机房静电地板施工标准

一、前言。

机房静电地板是指在计算机机房等特殊场所使用的地板，其主要作用是防止静

电的产生和积累，保护机房内的设备和人员安全。因此，机房静电地板的施工标准显得尤为重要。本文将详细介绍机房静电地板施工标准，以期为相关人员提供参考和指导。

二、施工前准备。

1. 设计方案确认，在进行机房静电地板施工前，首先需要确认设计方案，包括

地板材料、施工工艺、施工周期等内容。

2. 材料准备，根据设计方案，准备好所需的地板材料、胶水、导电材料等。

3. 施工人员培训，确保施工人员具备相关的施工技能和安全意识，可以正确操

作施工设备和材料。

三、施工过程。

1. 地面处理，在进行机房静电地板施工前，需要对地面进行清洁、打磨和处理，确保地面平整、干净。

2. 安装导电材料，根据设计方案，将导电材料铺设在地面上，并采用专用的胶

水进行固定，确保导电材料与地面紧密贴合。

3. 铺设地板，在导电材料固定后，将机房静电地板铺设在地面上，注意地板之

间的连接和间隙处理，确保整体平整、美观。

4. 接地处理，对铺设好的机房静电地板进行接地处理，确保地板与接地线连接

良好，有效地排除静电。

四、施工验收。

1. 施工质量检查，对已完成的机房静电地板进行质量检查，包括地面平整度、

地板固定度、导电性能等方面。

2. 静电测试，使用专业的静电测试仪器对机房静电地板进行测试，确保地板的

静电性能符合要求。

3. 安全检查，对施工现场进行安全检查，确保施工过程中未留下任何安全隐患。

五、施工注意事项。

1. 施工环境，机房静电地板施工需要在无尘、无静电干燥的环境下进行，避免

机房防静电地板如何施工？详细总结！

来源：机电安装第一课

如有侵权，请联系删除

正文如下：

机房静电地板如何安装在机房建设装修中是非常重要的一步，那么一起先来看下，静电地板如何详细安装。

静电地板的功能

机房地板一般采用防静电活动地板。防静电地板的作用，就是把地面上所产生的静电，通过防静电地板导入大地。这一点，下面我们立刻即可一目了然。

一、铺设防静电地板活动地板，主要具有以下功能：

1、可拆卸性。因此，机房内设备可在防静电地板下进行自由的电器连接，便于铺设和维修，使机房整洁美观；

2、可以保护各种电缆、电线、数据线及插座，使其不受损坏；

3、可以利用地板下的空间作为空调的静压风库，获得满意的气流组织；

4、消除电缆外露对人体的危害；

5、可以利用防静电活动地板的可调性，消除地面的不平度，保证机房地面的整体水平度；

6、能使静电荷漏泄至地，并反射电磁辐射。

7、机房地板，应符合国标GB6650-86《计算机房用活动地板技术条件》

静电地板安装的施工要求

1、地面处理：

2、拉水平线

防静电活动地板通用规范

防静电活动地板通用规范(SJ/T10796-2001)

本标准适用于计算机机房及其他电子设备房间中铺设的活动地板。该活动地板在计算机机房及其

他电子设备房间中铺设在房屋建筑地面上作安装设备、设备的走线及空调风库空间等用。其他类似房间需用的活动地板亦可参照此标准执行

1 术语

1.1 活动地板高度

由活动地板上表面至房间地面之间的距离。

1.2 四周支承式

地板支架含有横梁，地板铺在横梁上的安装方式。

1.3 四角支承式

地板的四角直接铺在支撑上的安装方式。

1.4 活动地板系统电阻

活动地板上表面至地板支撑底座的电阻

2 结构

2.1 活动地板按支撑方式分四周支承式和四角支承式。

2.2 四周支承式活动地板由地板、支撑、横梁、缓冲垫等组成，见图1。

2.3 四角支承式活动地板由地板、支撑、缓冲垫等组成，见图2

3 活动地板规格及型号编制方法

3.1 活动地板高度分两种.见表1。

表1 mm

类型基本尺寸可调范围备注

H1 200 ±20 --

H2 350 地板下空间兼作风库

3.2 地板幅面尺寸及尺寸公差见表2，形位公差见表3。

表2 mm

板幅

类型基本尺寸极限偏差基本尺寸极限偏差

A 500×500 ±0.2 20、25、30、35 ±0.2

B 600×600*

表3 mm

类型形状公差位置公差备注

A 地板表面平面度0.3 地板相邻边垂直度0.3

注：木质基地板参照表2表3执行?

3.3 型号编制方法

活动地板的型号用下述方法表示。

例1：铝质基活动地板，铺设高度为200mm，地板幅面500mm×500mm，承重类型为Z，应写为：

HDL•200•500•Z

机房防静电地板如何正确施工、规范及要求

计算机房的防静电技术，是属于机房安全与防护范畴的一部分。静电引起的问题不仅硬件人员很难查出，有时还会使软件人员误认为是软件故障，从而造成工作混乱。此外，静电通过人体对计算机或其他设备放电时（即所谓的打火）当能量达到一定程度，也会给人以触电的感觉（例如有时触摸电脑显示器或机箱时），因此, 在防静电地板铺设后，一定要进行防静电接地处理并接保护电阻盒，不然起不到防静电作用。

一、静电地板的功能

1、可拆卸性。因此，机房内设备可在防静电地板下进行自由的电器连接，便于铺设和维修，使机房整洁美观；

2、可以保护各种电缆、电线、数据线及插座，使其不受损坏；

3、可以利用地板下的空间作为空调的静压风库，获得满意的气流组织；

4、消除电缆外露对人体的危害；

5、可以利用防静电活动地板的可调性，消除地面的不平度，保证机房地面的整体水平度；

6、能使静电荷漏泄至地，并反射电磁辐射。

7、机房地板，应符合国标GB6650-86《计算机房用活动地板技术条件》。

、静电地板安装的施工要求1、地面处理：

机房抗静电地板安装工程中，地面预处理十分关键，在铺设地板前必须先对地面进行较好的预处理，首先刷素泥一道，抹平机房地面，采用20厚1：2.5水泥砂砂抹面赶光，

地面基础处理到平整、光滑、没有明显的坡度和不平，再刷机房专用地台漆二遍，起防潮、防霉作用。

2、拉水平线地面弹方格网线，弹线要反复校正。在机房四周墙面安装角钢支架，地面按地面弹线铺设金属屏蔽网（50*0.1紫铜片），金属屏蔽网与机房接地铜排相连，组成一个完整的机房屏蔽系统，具有接地、抗静电、抗干扰的作用。

机电安装--机房防静电地板的施工及规范要求

机房防静电地板的施工及规范要求

静电地板的功能

一、铺设防静电地板活动地板，主要具有以下功能：

1、可拆卸性。因此，机房内设备可在防静电地板下进行自由的电器连接，便于铺设和维修，使机房整洁美观；

2、可以保护各种电缆、电线、数据线及插座，使其不受损坏；

3、可以利用地板下的空间作为空调的静压风库，获得满意的气流组织；

4、消除电缆外露对人体的危害；

5、可以利用防静电活动地板的可调性，消除地面的不平度，保证机房地面的整体水平度；

6、能使静电荷漏泄至地，并反射电磁辐射。

7、机房地板，应符合国标GB6650-86《计算机房用活动地板技术条件》

静电地板安装的施工要求

1、地面处理：

机房抗静电地板安装工程中，地面预处理十分关键，在铺设地板前必须先对地面进行较好的预处理，首先刷素泥一道，抹平机房地面，采用20厚1：2.5水泥砂砂抹面赶光，地面

基础处理到平整、光滑、没有明显的坡度和不平，再刷机房专用地台漆二遍，起防潮、防霉作用。

2、拉水平线

根据房间平尺寸和设备布置情况，按活动地板块模数，

制定铺设方案及合理的铺设方法，应遵循以下原则：

①如室内无控制柜等设备，几何尺寸有符合活动地板块

机房防静电地板及施工要求

⑴、机房使用防静电活动地板的优点

对于大中小型计算机机房，为了防止静电对机房设备的不良影响，必须考虑安装使用防静电活动地板。因为它提供了以下优点：

➢使安装简单化，并为以后设备配置的改变和扩充提供了较大的灵活性。

➢机房内设备可通过防静电地板下进行自由的电气连接，便于敷设和维护，使机房整洁美观。

➢它可以保护各种电缆、电线、数据线及插座，使其不受损坏。

➢机房可以利用地板下空间作为空调的静压风库，获得满意的气流组织。无论计算机设备安装在什么位置，都可以通过防静电活动地板的风口得到空调后的空气。

➢有利于设备底部的维修、维护。

➢消除了电缆外露对人体的危害。

➢可以利用防静电活动地板的可调性，消除真地面的不平度，保证机房地面的整体水平度。

➢能使静电荷漏泄至地，并反射电磁辐射。

⑵、防静电地板的维护使用要求

使用环境

铺设防静电地板的房间环境控制要求温度：15℃～35℃，相对湿度：45%RH～75%RH；

装饰面地板：

➢禁用尖锐、锋刃的器具在活动地板的装饰面上直接施工操作，防止破坏装饰面的防静电性能和美观程度；

➢使用过程中禁止人员从高处直接跳落到防静电地板上，及在移动物品时野蛮搬运，砸伤地板；

➢在活动地板上搬运物品时,禁止直接在板面上推动物体,使物体与地面之间直接摩擦,造成板面划伤；

➢在搬运物品时,应用带有胶轮的推车进行搬运或在物体的轮廓与地板之间铺设隔离垫,防止板面损伤；

➢在防静电活动板面上放置较重物品时,应平稳摆设,以免砸伤防静电地板；

➢对地板下部空间的设备进行维护时,应用地板吸板器进行地板安装,拆装地板要轻拿轻放,以免损伤防静电地板；

机房防静电地板如何正确施工、规范及要求

计算机房的防静电技术，是属于机房安全与防护范畴的一部分.静电引起的问题不仅硬件人员很难查出，有时还会使软件人员误认为是软件故障，从而造成工作混乱。此外,静电通过人体对计算机或其他设备放电时（即所谓的打火）当能量达到一定程度,也会给人以触电的感觉(例如有时触摸电脑显示器或机箱时），因此，在防静电地板铺设后,一定要进行防静电接地处理并接保护电阻盒，不然起不到防静电作用。

一、静电地板的功能

机房地板一般采用防静电活动地板.防静电地板的作用，就是把地面上所产生的静电,通过防静电地板导入大地.这一点,下面我们立刻即可一目了然。

1、可拆卸性。因此，机房内设备可在防静电地板下进行自由的电器连接，便于铺设和维修，使机房整洁美观；

2、可以保护各种电缆、电线、数据线及插座,使其不受损坏；

3、可以利用地板下的空间作为空调的静压风库,获得满意的气流组织；

4、消除电缆外露对人体的危害;

5、可以利用防静电活动地板的可调性,消除地面的不平度，保证机房地面的整体水平度；

6、能使静电荷漏泄至地，并反射电磁辐射。

7、机房地板，应符合国标GB6650-86《计算机房用活动地板技术条件》。

一、静电地板安装的施工要求

1、地面处理：

机房抗静电地板安装工程中,地面预处理十分关键，在铺设地板前必须先对地面进行较好的预处理，首先刷素泥一道，抹平机房地面,采用20厚1:2。5水泥砂砂抹面赶光,地面基础处理到平整、光滑、没有明显的坡度和不平，再刷机房专用地台漆二遍，起防潮、防霉作用。

2、拉水平线

地面弹方格网线,弹线要反复校正。在机房四周墙面安装角钢支架，地面按地面弹线铺设金属屏蔽网(50＊0。1紫铜片)，金属屏蔽网与机房接地铜排相连，组成一个完整的机房屏蔽系统，具有接地、抗静电、抗干扰的作用。

机房防静电地板如何正确施工规范及要求

一、施工前的准备工作

1.对地板进行清洁处理，去除尘土、油污及杂物等。

2.检查地面是否平整，如有高低差，则需要进行修整，以确保地板施

工的平整性。

3.检查地面的湿度，湿度不能超过施工规范要求的范围。

二、施工要求

1.底部处理：机房地板施工前，需首先在地面上做好底部处理。可以

选择防潮层或防潮薄膜进行处理，以保证地下水分不能渗透到地板。

2.安装地板：将地板按照规范要求进行安装，确保地板与地面接触面

积均匀，地板之间的连接要紧密，不能有缝隙。对于需要进行切割的地板，要使用专用工具进行切割，并将切割面修整平整。

3.接地连接：地板安装完成后，需要对地板进行接地连接，以便将静

电导入地下。接地连接应采用规范要求的接地导线材料，并按照规范要求

进行连接。

4.温湿度控制：机房内的温湿度要在规范要求的范围内，以免影响地

板的使用寿命及性能。

三、规范要求

1.施工规范：施工应按照国家相关规范进行，包括建筑规范、电气工

程安装施工及验收规范等，确保施工质量达到规范要求。

2.材料性能：机房防静电地板材料应符合相关国家标准和行业要求，具有良好的抗静电性能和导电性能。

3.静电防护性能：地板的接地电阻值应符合规范要求，通常要求在10^6Ω以下。

4.耐重性能：地板要能够承受机房内的设备及人员的重量，通常要求静负荷不超过50N/㎡，动负荷不超过100N/㎡。

5.耐磨性能：机房地板需要具有较好的耐磨性能，能够承受机房内设备的频繁移动和冲击。

6.防水、防火性能：地板需要具有一定的防水、防火性能，以减少地面的液体渗入和火灾的发生。

机房防静电地板如何正确施工、规范及要求

计算机房的防静电技术，是属于机房平安与防护X畴的一局部。静电引起的问题不仅硬件人员很难查出，有时还会使软件人员误认为是软件故障，从而造成工作混乱。此外，静电通过人体对计算机或其他设备放电时(即所谓的打火)当能量到达一定程度，也会给人以触电的感觉(例如有时触摸电脑显示器或机箱时)，因此，在防静电地板铺设后，一定要进展防静电接地处理并接保护电阻盒，不然起不到防静电作用。

一、静电地板的功能

1、可拆卸性。因此，机房内设备可在防静电地板下进展自由的电器连接，便于铺设和维修，使机房整洁美观；

2、可以保护各种电缆、电线、数据线及插座，使其不受损坏；

3、可以利用地板下的空间作为空调的静压风库，获得满意的气流组织；

4、消除电缆外露对人体的危害；

5、可以利用防静电活动地板的可调性，消除地面的不平度，保证机房地面的整体水平度；

6、能使静电荷漏泄至地，并反射电磁辐射。

7、机房地板，应符合国标GB6650-86?计算机房用活动地板技术条件?。

一、静电地板安装的施工要求

1、地面处理：

机房抗静电地板安装工程中，地面预处理十分关键，在铺设地板前必须先对地面进展较好的预处理，首先刷素泥一道，抹平机房地面，采用20厚1：2.5水泥砂砂抹面赶光，地面根底处理到平整、光滑、没有明显的坡度和不平，再刷机房专用地台漆二遍，起防潮、防霉作用。

2、拉水平线

地面弹方格网线，弹线要反复校正。在机房四周墙面安装角钢支架，地面按地面弹线铺设金属屏蔽网〔50*0.1紫铜片〕，金属屏蔽网与机房接地铜排相连，组成一个完整的机房屏蔽系统，具有接地、抗静电、抗干扰的作用。

机房防静电地板如何正确施工、规范及要求

计算机房的防静电技术,是属于机房安全与防护范畴的一部分。静电引起的问题不仅硬件人员很难查出，有时还会使软件人员误认为是软件故障，从而造成工作混乱。此外,静电通过人体对计算机或其他设备放电时(即所谓的打火）当能量达到一定程度，也会给人以触电的感觉（例如有时触摸电脑显示器或机箱时），因此，在防静电地板铺设后，一定要进行防静电接地处理并接保护电阻盒，不然起不到防静电作用。

一、静电地板的功能

机房地板一般采用防静电活动地板。防静电地板的作用,就是把地面上所产生的静电，通过防静电地板导入大地.这一点，下面我们立刻即可一目了然.

1、可拆卸性。因此，机房内设备可在防静电地板下进行自由的电器连接，便于铺设和维修，使机房整洁美观；

2、可以保护各种电缆、电线、数据线及插座，使其不受损坏；

3、可以利用地板下的空间作为空调的静压风库，获得满意的气流组织；

4、消除电缆外露对人体的危害;

5、可以利用防静电活动地板的可调性，消除地面的不平度，保证机房地面的整体水平度；

6、能使静电荷漏泄至地，并反射电磁辐射.

7、机房地板，应符合国标GB6650-86《计算机房用活动地板技术条件》.

一、静电地板安装的施工要求

1、地面处理：

机房抗静电地板安装工程中，地面预处理十分关键，在铺设地板前必须先对地面进行较好的预处理,首先刷素泥一道，抹平机房地面，采用20厚1：2。5水泥砂砂抹面赶光,地面基础处理到平整、光滑、没有明显的坡度和不平，再刷机房专用地台漆二遍，起防潮、防霉作用。

2、拉水平线

地面弹方格网线，弹线要反复校正。在机房四周墙面安装角钢支架,地面按地面弹线铺设金属屏蔽网（50*0。1紫铜片），金属屏蔽网与机房接地铜排相连，组成一个完整的机房屏蔽系统，具有接地、抗静电、抗干扰的作用。
