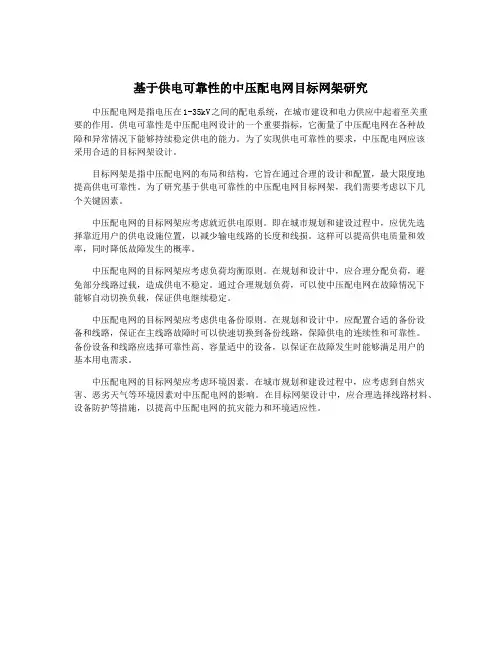

基于供电可靠性的中压配电网目标网架研究
基于供电可靠性的中压配电网目标网架研究
【摘要】
本文围绕基于供电可靠性的中压配电网目标网架展开研究，引言部分介绍背景、研究意义和国内外研究现状。在首先介绍中压配电网的可靠性评价方法，然后阐述基于供电可靠性的中压配电网目标网架设计原则，建立可靠性评价指标，讨论研究重点以及综合评价模型。结论部分总结了中压配电网目标网架设计的意义与作用，并展望未来研究方向。本研究为中压配电网的供电可靠性提供了重要参考，有望提升配电网的运行效率和稳定性，为建设智能电网奠定基础。
【关键词】
关键词：中压配电网、供电可靠性、目标网架研究、可靠性评价方法、设计原则、评价指标、综合评价模型、研究重点、设计意义与作用、未来展望、国内外研究现状。
1. 引言
1.1 背景介绍
中压配电网是指电压等级在10kV到35kV之间的配电系统，在电力系统中起着至关重要的作用。随着电力需求的不断增长和电力系统的不断发展，中压配电网的可靠性越来越受到重视。中压配电网的可靠性对于确保电力供应的连续性、提高电网运行效率和保障用电设备的安全运行至关重要。
当前中压配电网在供电可靠性方面仍然存在一些问题，如线路故
障频发、供电中断率较高等。研究如何提高中压配电网的供电可靠性，成为当前的迫切需求。
本文旨在通过对中压配电网的可靠性评价方法、目标网架设计原则、可靠性评价指标、研究重点和供电可靠性综合评价模型等方面展
开研究，为中压配电网的供电可靠性提升提供理论支撑和技术指导。
本文还将结合我国当前中压配电网的实际情况和国内外研究现状，探
讨中压配电网目标网架设计的意义与作用，展望未来的研究方向，从
基于网格化理念的中压配电网布局规划
基于网格化理念的中压配电网布局规划
摘要：在我国进入21世纪快速发展的新时期，精细化规划成为提高电网企业效益的关键，为此提出了一套基于供电网格优化划分的中压配电网规划思路和方法。首先，确定规划区域主干通道布局，确保土地资源预留。然后，在明确网格划分目的和原则的基础上，基于就近选择负荷备供变电站和负荷聚类方法，实现供电网格在全局范围内的优化划分。最后，分别在各供电网格内，基于其供区分类优选接线模式和一、二次建设改造标准，并进行主干线布线规划。对于过渡年网架，为避免重复改造和便于施工，提出了逐片建设改造的原则。提出的方法在全局统筹基础上遵循“技术可行、经济最优”的基本规划理念，将复杂的配电网络全局规划转化为各优化网格内部的局部规划，使得不同规划人员可以得到基本一致的网格优化划分方案，强化了规划的科学性和确定性，为相关导则修编和细化提供参考，已获得实际应用。
关键词：配电网；电网规划；网格优化划分；全局统筹
引言
近年来我国经济科技都迅速发展，城市化进程速度也在不断加快，城市居民的数量不断增加的同时，用电量也随之增加。如何对大规模的中压配电网进行科学合理的规划是目前城市配电网快速发展所面临的一个重要问题。其中，中压配电网是指10kV电压等级的电力网络。很显然，传统的规划方法已经不适用了。需要采取新的规划方法对中压配电网进行合理规划。
1城市中压配电网工作的设计意义
现代城市化发展背景下，能源的应用发挥了十分重要的作用。如果城市内大范围断电，将给人们的生产生活带来很大影响，也会限制经济活动的稳定运行，造成的经济损失巨大。对城市中压配电网实施布局期间，电力网络的分配还存在一些问题，地区内的大范围停电现象尽管很少，但还是无法彻底根除。这主要是
浅谈中低压配电网规划
电 力 科 技
浅谈 中低压配 电网规划
闫 军
（ 陕西省地方电力（ 集 团） 有 限责任公司神木县供 电分公 司， 陕西 神木 ７ １ ９ ３ ０ ０ ）
摘 要： 中低 压 配 电 网是衡 量一 个 城 市 电 力市 场 开拓 完善 与否 的 重要 途 径 ， 它一 方 面是 衡 量这 个 城 市 总体 发展 规 划 运行 好 坏 与
否， 另一方面为这个城市配电网建设与改造提供 了重要的依据 。文章通过分析 中低压配电网规划的原则， 理清配电网的规 划思 路， 着重考虑配电网中的主要因素来论述 了我 国 目 前城市配电网的建设， 并针对城 市中低压配电网规划提 出一些想法和建议 ， 希 望 为其他 人 提供 一 些ห้องสมุดไป่ตู้ 考 。
关键 词 ： 中低 压 ； 城 市 配 电网 ； 规 划
１中低 压配 电网规 划 的原 则 利用科学的计算方法对这个区域内的负荷增长作出精确的计算 。 城 市 中低压 配 电 网规 划 的原 则 是 负荷 预 测 ， 它 主要 是 根 据 预测 负荷预测是针对确定区域 的密集度及负荷分布 的程度 ， 之后对 的 原理 ， 针对 确 定 区域 的 密集 度 及 负 荷 分 布 的程 度 ， 之 后 对各 个 配 各个配电网变电站的供 电区域进行合理分布 ， 并且必须及时和上一 以确定这个城市配电线路 的整体走 电网变 电站 的供 电 区域进 行 合 理分 布 ， 并 且 必 须及 时 和 上一 级 配 电 级配电网的规划 紧密结合起来 ， 网的规 划 紧密 结合 起 来 ，以确 定 这个 城 市 配 电线 路 的整 体 走 向 ， 配 向， 配电网的接线形式 ， 以及各个变电站之间联系方式等。 电网的接线形式 ， 以及各个变电站之间联 系方式等。并在城市 中低 对于负荷预测的合理使用 ，它可以从城市整体 的角度出发 ， 了 还 要 与这 个 城 市配 电 网规 压 配 电 网规 划 编 制 的 过程 中 ， 做好 一 个 长 期 的 规 划 ， 并 坚 持 这 个 长 解城 市 的资 源 以及 城 市人 口的 相关 信 息 ， 久的规划 ， 之后在做好整体规划的基础上按阶段的不 同做好一个实 划预测 的信息相匹配 ， 不能有太大 的差异 ， 也不能硬拿来一些计算 另外 ， 负荷 预 测 可 以与 这 个 城 市 施 计划 ， 以免 造成 不 必要 的重 复 以及 缺 乏 整体 性 。还 要 对 城市 中低 方 式对 这 个 城 市 的 负荷 进 行 预 测 ； 将配 电网规划所涉及 的用地和站址落到实际规 压 配 电 网的 编制 规划 建 立 一个 良好 的评 估 反馈 机 制 ， 针 对 出 现 的问 的发展规划相结合， 题 做 到 及 时 反馈 、 及 时调 整 ， 进 而 整 理 好适 合 这 个 城 市 的 中低 压 配 划中来 ， 这样才能节约这个城市的资源 ， 满足市 民对电力 的需求 ， 进 电网规 划 的 正式 规划 文 本 。 而获得更大的效益。 因此 ， 对于负荷预测 的合理使用， 是配 电网规划 ２城 市 中低 压配 电网规 划 的 主要 考虑 因 数 与城 市 规 划相 互 共 同发 展 的关 键 ， 也 是 这个 城 市 得 以发 展 的 必要 条 中低 压 配 电 网是 衡 量 一 个 城 市 电力 市 场 开拓 完善 与否 的重 要 件 。 途径 ， 这也反映着这个城市配 电网规划与建设 中应该有许多值得注 随着经济 的不断发展 ， 无论什么事物的发展和变化情况也都变 意 的问题 。 得复杂起来 ， 然而负荷也不例外 ， 所 以我们不能用陈旧的预测方式 那 样 预 ２ ． １城市 中低 压 配 电 网规 划 中不确 定 的 因素 很 多 ，配 电 网区域 来 预 测在 负荷 的大 小是 怎 样 以及 负荷 的 位置 应 该怎 样处 理 。 的密 集 度及 负荷 分 布 的程 度 也是 很难 准 确 预测 。 测 的结果 会 与实 际结 果 有很 大 的差 异 。 而 我们 这 是就 需 要运 用 空 间 ２ ． ２城市 中低压配电网的规划是一个综合性 的规划 ，它涉及的 负荷来进行预测 ， 这样就可 以避免结果上 的差异 ， 通过对城市大量 业务 部 门繁 多 以外 ， 它 还 涉 及 到很 宽 广 的 专业 知识 的领 域 ， 它 除 了 信息和数据的收集和处理 ， 得到更好地结果 ， 使得城市更好地发展 。 要满 足 城市 生 活 用 电的安 全 性 与 可靠 性 、 城 市 经济 发 展 的投 资 成 本 比如 说 ： 一个 城 市新 开 发 的 区域 ， 原 来 没 有它 的任何 负荷 数 据 ， 所 以 等 经 济要 求 以外 ， 还 要 及 时 与这 个 城 市 的 政 府 规 划相 协 调 ， 与 市 政 就不 能用 发 展趋 势 法 来预 测 ， 及 时 预测 了 ， 也 没 有 什 么实 际 意 义 ， 但 这样 就 不 会 产生 不 切 实 规划 等 部 门协 调 ， 以满足 这个 城 市经 济 发展 的需要 。 综 上所 述 ， 在 做 是你 要 用空 间 负荷 预 测 的方 法 来预 测 的 话 ， 好城市中低压配电网的规划这个全方位 的工作之前我们必须在事 际 的 问题 ， 也从 根 本上 解决 了新 开发 区 域 的用 电 问题 。 前 就要 考 虑 到这 个规 划 所 涉及 到 的 各方 面 的考 虑 因素 ， 进 而做 好 防 由于空间负荷预测不会受负荷转移问题 的影响 ， 所以一般情况 范 工作 ， 以免 造成 职 能 的重 复 。 下 电力 部 门都 会采 用 空 间负 荷预 测来 预 测 结果 。 因为 一般 常规 性 的 ３ 城 市 中低 压配 电网规 划 的思 路 负荷 预 测方 法 考虑 的范 围 比较 狭 窄 ，而 且 变通 性 也 不是 很 灵 活 ， 不 衡 量一 个 城 市 的配 电网 的规 划 与设 计 主 要包 括 三项 基 本 要 素 ， 会考虑区域的地理 问题带来 的负荷变化 ， 所 以都会用空间负荷预钡 ４ 主要包 括 ： 长 期规 划 、 网络规 划 和施 工设 计 。 长 期 规划 是 对城 市 配 电 来 取代 一 般常 规性 的预 测 方法 。这 样一 来 ， 得 到 的预 测 结 果不 会 带 网未来几年甚至是几十年的适合城市发展的投资项 目和符合城市 来任何附加值 ， 而且合理利用资源， 避免资金资源 的浪费 ， 对城市 电 用 电量需求的结构架的规划预测 ； 网络规划也是短期规划 ， 它是对 网的 发展 也有 很 大益 处 。 近期 城市 产 生 的投 资项 目的处理 而 产 生 的规 划 ； 而 施 工设 计 用 于衡 （ ２ ） 充 分 考虑 现有 配 电 网对 规 划 的影 响 量这个方案的可行程度 ， 以及考虑各个因素结构设计 、 设备 和材料 无论做怎样的规划 ，都要对规划中所涉及 到任何 因素进行分 的获 取等 因素 。 析， 考 虑各 种 因 素 的 利 与弊 ， 如果 预 测 结 果 不 能 在现 有 的条 件 下 的 城市 中低 压 配 电 网 的 长期 规 划 是 这 个 城 市 中 供 电 企业 活动 中 运行情况 ， 就不能评估配 电网整体的能力 ， 也就不会 发现 配电网中 最 基 本 的环 节 。它 为 了获 得 更 大 的效 益 ， 配 电 网规 划 的 主要 目的 则 存 在 的 哪 些 不 足之 处 ， 也 不 可 能 及 时对 规 划 进 行 更 改 ， 进 而得 到适 是 确 定 适 合 城 市 的最 佳 的 网络 接 线形 式 。在 实 施 规 划 的 每 一个 阶 合 城 市 发 展 的解 决 办 法 。所 以要 充 分 考 虑 现 有 配 电 网对 规划 的影 段， 都要及时对这个城市供电安全性和协调性等各种突发的情况进 响 ， 为做好城市发展的配电规划做好提前 的准备 ， 进而有 利于城市 行调整 ， 尽可能地降低配 电网的寿命周期内的整体费用的消耗 。所 的快 速发 展 。 以说 为 了达 到 最佳 的网络 接 线 形式 这 个 目标 ， 供 电部 门必须 考 虑 所 ４结 束语 有的费用因素 ， 不仅要考虑这个城市在投资额方面的因素还要考虑 综上 所 述 ，城 市 电力 市 场 发展 的好 与坏 离 不 开对 配 电 网 规划 ， 到城 市 在对 于 投 资这 个项 目的时 间安 排 ， 还 要 考 虑到 这 个投 资项 目 要 着 重 考虑 配 电 网 中的 主要 因素 ， 进 而建 设 和 发展 我 国城 市 的配 电 每年 所 需 消耗 的 费用 ， 例如 ： 维护费用 、 损坏 费 用 等 等 。这 也证 明 了 网， 还要结合当前城市经济发展脚步 、 城市发展 的相关政策 、 居 民生 要想将投 资费用降至最低就要有一个好 的适合这个诚实 的最优 的 活用电水平 的需求 ， 做好适合 这个城市配电网发展 的规划 ， 以满足 网络规 划 。 城市供 电的需求 、 提升城市供 电质量 以及供电的安全 ， 并且合理利 当前我国现有 的配 电网对规划未来 的网络结构提供 了一个好 用城市 的资金和资源 ， 以取得最大 的效益 ， 所 以说城市 中低压配 电 的开始 ， 对于城市中用 电的投资需求应负荷的增长 ， 还要及 时更换 网规划 具 有很 大 的社 会 意义 。 电网中已到寿命的设备 。通过制定这个配 电规划 ， 合情合理的地完 参 考 文献 善现有 的配电网。 我们除了要提倡安全 ， 以降低费用为中心 ， 还要 随 『 ｉ Ｉ 城 市 电力 网规 划 设计 导 则『 ｚ １ ． 北京 ： 国 家 电
中压配电网网格化规划方法研究
中压配电网网格化规划方法研究
为提高配电网的供电可靠性，本文提出了一种配电网网格化规划方法。文中介绍了配电网网格化规划的思路、主要原则及具体方法。通过网格化规划将中压配电网供电区域按区块划分为电气上独立的供电网格，将复杂的配电网化繁为简，并以网格为单位编制中压目标网架和过渡网架，同时全面梳理网格一次网架、配电自动化、配网通信、计量自动化建设需求，统筹规划，确保配网一、二次设备协调建设。
标签：配电网;网格化;负荷预测
1 引言
配电网是电网中直接和用户连接的重要环节，配电网的网架结构水平和运维管理水平直接影响着对电力用户的供电可靠性。而长期以来电网的固定资产投资和管理投资主要倾斜于主网，对配网的规划建设和运维管理重视不够，导致配电网普遍存在以下问题：网架结构复杂，线路联络多，停送电操作复杂，同时影响配电自动化的实施;联络关系不合理，实际可转供电能力有待提升;线路供电范围交叉，迂回供电现象较多;负荷分布不均匀，设备利用效率不高。
配电网已成为电网发展的瓶颈，随着社会经济的快速发展，用户对供电可靠性和供电电能质量的要求越来越高，现状配电网的网架结构水平和运行状态已经无法满足用户的需求。近年来，电网的投资已逐步向配电网倾斜，但是配网覆盖范围广，设备规模庞大，如何做到;如何指导配电网科学有序建设，精准投资，最大效益的提升配电网网架结构水平和供电可靠性，这已成为诸多配网工作者高度关注的问题，也是配电网管理部门急需解决的问题。
为提高配电网的网架结构水平和供电可靠性，本文提出了一種配电网网格化规划方法。介绍了配电网网格化规划的思路、主要原则及具体方法。通过网格化规划将中压配电网供电区域按区块划分为电气上独立的供电网格，将复杂的配电网化繁为简，并以网格为单位编制中压目标网架和过渡网架，同时全面梳理网格一次网架、配电自动化、配网通信、计量自动化建设需求，统筹规划，确保配网一、二次设备协调建设。
浅谈新形势下的中低压配电网设计
浅谈新形势下的中低压配电网设计
摘要：结合新形势下配电网的发展方向及本人的工作经验浅谈新形势下中低压配电网设计的若干原则及注意事项。
关键词：新形势；中低压配电网；现状；发展方向；设计。
配电网主要是指110kV及以下的供电网络，根据负荷的性质、大小不同，其配电线路的电压等级也有所不同，负荷越大电压等级越高。如大型工厂供电电压一般为110kV，小型工厂、企业一般为10(20)kV，居民生活用电则为220(380)V。
中低压配电网的电压等级为10kV及以下，按地区的不同，中低压配电网又分为城市配电网(下称“城网”)和农村配电网(下称“农网”)。
中低压配电网服务着居民生活的各方面及众多企业的运作与生产，是人民距离最近、最直接接触的电网。
它的供电质量好坏、安全可靠与否将直接影响人民的生活、企业的生产，它的运行效率高低将直接影响电力部门的经济效益。
随着社会经济的不断发展，对电力的需求越来越大，对中低压配电网的要求越来越高，中低压配电网面临的压力与挑战越来越大，因此做好中低压配电网的设计工作显得越来越重要。
下面本文将从分析我国中低压配电网的现状着手，结合其发展方向以及个人的工作经验浅谈如何做好相关的设计工作。
1 我国中低压配电网现状
近年来，中低压配电网在“十二五计划”的指导下进行建设改造，已经对网架结构、供电能力、可靠性等方面进行了良好的改善，但仍存在不少问题。
1.1中压电网方面
(1)电网网架结构不完善，运行方式灵活性低，负荷转供能力低。
网架结构不合理，负荷转供能力低，严重限制了检修、故障修复的灵活性，增加了停电时间。在实际工程中，经常出现相邻的线路在低负荷时都无法相互转带。
浅析10KV中压配电网的规划
浅析10KV中压配电网的规划
作者：李伟
来源：《中国新技术新产品》2012年第21期
摘要：随着城市的发展，居民对于电量的需求量的增加，现有供电网络已经不能与发展相匹配。中压电网作为城市供电系统的组成部分日趋显示出其重要性。电力系统是城市基础设施的核心部分，电力系统中压电网是承担负荷的中心。基于经济发展与电力供求要求，电网的改造和建设，电力系统的合理化现代化显得尤为重要。本文就电网的设计规划和基础设施建设等问题做出深入研究。
关键词：10kV；配电网；规划
中图分类号： U665.12 文献标识码：A
1概述
随着经济的快速发展，城镇化建设速度进程的提高，对于城镇建设的要求也随之变化，而与之配套的电力设施以及供电系统的标准也有着相应的变化。对此，各级电力部门对其供电的能力和可靠性等均提出了高标准高要求。而在整个城市供电系统中配电网是与用户直接联系的。其处在整个供电系统的末端，通过发电、输电、变电、配电等系统服务于用户，起到核心作用。因此供电能力以及可靠性的实现都靠配电网，配电网的良好运作是保障整个系统为用户平稳可靠输电的重要环节。其出现故障将会造成用户无法正常使用直至故障排除，配电网恢复原有状态，才能继续供电。结合多年的经验和技术的更新以及新时代的要求变化，在对配电网的建设上本文展开合理的研究，并对其优化建设提出观点。
2 网络结构方面
当前主要有以下几点：
存在部分10kV 主干长度偏长、导线截面偏小、绝缘化率低、N-1 率低、装接配变容量偏高的线路。造成电阻偏大，能耗增加。
存在部分10kV 线路及配变平均负载率偏高的线路。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅论中压配电网评估及目标网架建设吕贤敏
发表时间：2018-01-06T19:19:45.857Z 来源：《电力设备》2017年第26期作者：吕贤敏
[导读] 摘要：随着配电网的迅速发展，现有的10kV中压配电网网架结构不合理等问题越来越突出。
（国网龙岩供电公司福建龙岩 364000）
摘要：随着配电网的迅速发展，现有的10kV中压配电网网架结构不合理等问题越来越突出。本文介绍了中压配电网评价体系的基础上，初步探索了中压配电网网架结构，并对架空网络和电缆网络目标网架结构建设中存在的几个关键问题进行了分析。关键词：配电网；评估体系；目标网架
中压配电网直接面对客户，设备多，接线复杂，线损所占比例高，建设投资大，如若对配电网目标网架建设进行更加精细化、标准化的规划，将产生较高的经济效益和社会效益。10kV中压配电网架建设对用户的供电可靠性和质量水平有直接影响。以下在初步总结了中压配电网目标网架建设相关原理及其指标，应用比较实用的中压配电网评价体系，并在此基础上对中压配电网目标网架建设的有关问题进行初步的探索。
1、评估理论和方法
当前评估类方法大多是以多对象多指标综合评价方法为主，常用的有优序法、综合评分方法、功效系数法、引入次序法、双基点法、主成分分析法、模糊评价法等等，这些方法有其各自的适用场合和特点。模糊评价方法是基于模糊数学评价方法，基于隶属函数的理论把定性转向为定量评价，评价具有系统性强、结构清晰、适应性好等特点。层次分析法是一种系统决策分析的综合评价方法，其通过建立类层次结构，将复杂的问题分解成多个因素，很大程度上提高了决策的有效性、可靠性、可行性。考虑中压配电网评估具有模糊性和复杂性特征，单个指标只能反映电网的一部分，而没有充分体现系统的整体。实施步骤为：
（1）把评价指标体系中包括的因素有效分组，根据基础层、中间层和目标层的形式，建立了层次结构模型。（2）指数隶属度函数可分为效益、成本、适中三种类型，一一计算指标的实际值，然后再带入到对应的隶属度函数，从而得到每个指标的评分。
（3）通过比较各项指标的重要性，建立判断矩阵，得到相对权重向量，并进行一致性检查。
（4）在底层指标完成计算和通过一致性检验之后，进行下层指标权重和评分加权求和，得出这个指数，进以此进行逐层计算综合评分。
2、中压配电网评估体系
面向快速发展地区的中压配电网的快速发展特点和国家电网公司的技术指导要求，提出从供电能力和网架结构两点进行综合评估。电力系统安全运行的基础是电网网架结构，也是满足负载需求的先决条件，网架结构是否合理会直接影响系统的安全性、可靠性和经济性。（1）典型的接线方式：用来确定网架结构是不是合理的。技术指导把架空线多分段适度联络、开关站以及环网等接线看作为典型的接线模式，无联络公用放射、架空线主干线中串环网、支接开关接线则就是非典型接线模式。
（2）供电半径：10kV及以下线路的供电半径指从变电站（配电变压器）低压侧出线到其供电的最远负荷点之间的线路长度。技术指导规则，10kV线路供电半径应满足末端电压质量的要求。依据行政级别或规划水平年的负荷密度等划分为A+、A、B、C、D、E类供电区域，其中A+、A、B类供电区供电半径应不大于3公里、C类供电区供电半径不超过5公里，D类供电区域供电半径不超过15公里，E类供电区域供电半径应根据需要经计算确定。
（3）变电站电力水平：变电站进线电源的可靠性水平。根据电源的性质分为初级、二级和三级。作为中压配电网的上级电源，其可靠性对中压配电网络结构的合理性有直接影响。
（4）架空线部分联络比：反映架空网络协调可靠性和经济性。技术指导规定，每次架空线路分段数量不得少于2条，两段相邻至少有一条联络线，联络线总数在2条以上。
（5）线提供容量：分析线路上安装的变压器总容量，包括线路装接客户变压器与公网变压器。
（6）变电站之间的联系：通过统计变电站10kV侧线站之间的重合度，求得变电站之间的联络能力，低于30%的不合格。
3、中压配电网目标网架结构初探
3.1分布配置开关站的原则
配电网络因为缺乏现有的电源点，10kV出线回路数很少，小容量中压用户消耗变电站10kV回路数太多，导致变电站10kV出现间隔的利用率比较低，变电容量无法充分发挥。考虑到10kV的配电站接线模式灵活、清晰，其出现带继电保护，而且10kV母线有自切功能，很容易判断故障点，可以快速实现荷载传递，释放荷载的能力强，因此，在优化10kV配电网结构的过程中，应该坚持“围绕电源点，分布配电站”原则。
3.2配电网分层分区的原则
10kV配电网架长期处于参差不齐且错综复杂的混乱状态，这使得配电网的操作存在非常大的隐患，主要原因是地区发展不平衡，电网网架结构没有统一的规划原则。配电网络规划中，应该根据“分层分区，温和的交错”的原则，合理化理顺配电网层次，明确区块性质，结构合理，避免配网结构无序交错。
3.3配电网目标网架结构
目标网架结构应以“分层分区”的思想，形成一个简洁清晰、层次清晰的网架结构。对于架空网络，根据架空网络发展阶段，确保调度操作灵活，荷载转移方便。在电缆网络具体的开发过程中，一定做好配电网络发展的过渡计划，特别是对环网连接，应该有最近和未来的相应解决方案，为环网成环可能性较小、规划方向不是很明确的地块，不适合使用环网连接。在电缆网络分层结构中，K型中压配电站站有“节点”的作用，在实际的施工过程中，适当的引导用户集中建设，以配电站方式为主体，避免在未来进行大规模的改造。中压配电站规划容量不能超过12000kVA，单线负荷控制在4000kVA以下。
4、关键问题的探讨
4.1架空线分期建设方案
（1）在初始负载比较轻的情况下，可以采取“一分段单联络”的方式，意味着每回线路负载率应小于50%；
（2）线路负载率约为67%时，可以考虑采取“二分段二联络”方式；
（3）最后的负载率以75%为最佳，采取“多分段三联络”方式。
以上不同的方式应该一步一步的优化过程，循序渐进，并根据电源点情况适度发展、因地制宜。
4.2环网的过渡方案
对于环网连接模式，主回路的环网节点不能更太多，尽可能避免主回路电缆迂回，努力缩短主回路工期。考虑区域发展阶段，应考虑环网接线方式过渡方案。在初期阶段，考虑采用简单的单环网接线模式，两个线负载率不能高于50%；随着区域发展，可以考虑形成多分段两联络，每一条的负载率小于67%，提高线路的利用率；随着负载的进一步发展，可以考虑建立第二环，采用双环网络连接。
4.3 中压配电在配置的数量
变电站建设和其所供负荷、变电站的供电能力、变电站主变压器容量、直接用户与K站负荷在变电站总负荷的比例有关。在规划元气配电网络的时候，主变容量为20MVA变电站主变压器容量，平均每个母线可以配置1-2个中压配电站；变电站主变压器容量是31.5MVA，平均每段母线可以配置2-3个中压配电站；变电站主变容量50MVA，平均每段母线可以配置有3-4个中压配电站。特定的区域将根据具体情况而定。
4.4 中压配电站进出线的控制
在开始建设电网的时候，电力短缺是电网建设的主要矛盾。在这一点上，在地区内可以设置中压配电站，增加10kV回路数，延长10kV母线，应用中压配电站获得更好的负载释放能力。当负荷发展到某种程度之后，考虑改变开关站进线电源，并试图实现配电站从两个不同的变电站供电，形成负荷传递能力，以提高变电所供电能力的现状。
通常来说，建议中压配电站最大容量控制在12000kVA以内。如果配电站使用辐射连接模式，10kV出线数可以控制在6-12回；如果是环网接线方式，可以控制在4-6次。在实践中，需要根据区域用户、箱变、数量和容量具体情况，灵活确定中压配电站10kV出线数量。
5、结束语
10kV目标网架的建设不会是一蹴而就的，但必须建立相应的原则、制定相关标准。在相关的标准和原则的指导下，阶段性分析评价配电网的相关指标，明确并找出配电网中存在的不足，并明确下一步改革和发展目标。
