山西煤炭运销集团阳城四侯煤业有限公司井下高低压开关整定计算编制单位:机电科编制日期:二〇一四元月七日目录一、高压开关整定计算原则.............................................................................二、低压开关整定计算原则.............................................................................三、高压开关整定计算...................................................................................1、中央变电所.....................................................................................2、采区变电所 (6)四、低压开关整定计算.....................................................................................(一)、馈电开关整定计算...................................................................1、中央变电所.................................................................................2、采区变电所.................................................................................3、采区水泵房.................................................................................4、轨道大巷无极绳绞车硐室 ........................................................5、主井底.........................................................................................6、采区无极绳硐室 ........................................................................(二)、启动器开关整定计算...............................................................1、中央变电所 (18)2、采区水泵房.................................................................................3、副井底.........................................................................................4、消防材料库口.............................................................................5、主井底.........................................................................................6、胶带大巷.....................................................................................7、一采区轨道巷.............................................................................8、一采区转载巷 (32)9、一采区东胶带巷 ........................................................................10、采区煤仓底...............................................................................井下电网设备保护整定计算一、高压开关整定计算原则根据《煤矿井下供电的三大保护细则》、《井下供电系统图》、《煤矿电工手册》进行计算。
井下变电所_高压开关过流整定计算[1] 2
![井下变电所_高压开关过流整定计算[1] 2](https://img.taocdn.com/s3/m/994180d828ea81c758f578d7.png)

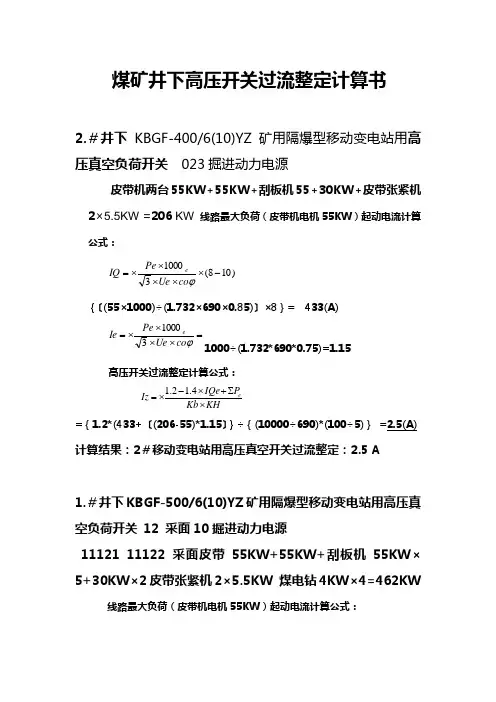

煤矿井下高压开关过流整定计算书2.#井下KBGF-400/6(10)YZ 矿用隔爆型移动变电站用高压真空负荷开关 023掘进动力电源皮带机两台55KW+55KW+刮板机55+30KW+皮带张紧机2×5.5KW =206 KW 线路最大负荷(皮带机电机55KW )起动电流计算公式: )108(31000-⨯⨯⨯⨯⨯=ϕco Ue Pe IQ e{〔(55×1000)÷(1.732×690×0.85)〕×8}= 433(A)=⨯⨯⨯⨯=ϕco Ue Pe Ie e 310001000÷(1.732*690*0.75)=1.15高压开关过流整定计算公式: KH Kb P IQe Iz e⨯∑+⨯-⨯=4.12.1 ={1.2*(433+〔(206-55)*1.15〕}÷{(10000÷690)*(100÷5)} =2.5(A) 计算结果:2#移动变电站用高压真空开关过流整定:2.5 A1.#井下KBGF-500/6(10)YZ 矿用隔爆型移动变电站用高压真空负荷开关 12 采面10掘进动力电源11121 11122采面皮带55KW+55KW+刮板机55KW ×5+30KW ×2皮带张紧机2×5.5KW 煤电钻4KW ×4=462KW线路最大负荷(皮带机电机55KW )起动电流计算公式:)108(31000-⨯⨯⨯⨯⨯=ϕco Ue Pe IQ e{〔(55×1000)÷(1.732×690×0.85)〕×8}= 433(A)=⨯⨯⨯⨯=ϕco Ue Pe Ie e 310001000÷(1.732*690*0.75)=1.15高压开关过流整定计算公式: KH Kb P IQe Iz e⨯∑+⨯-⨯=4.12.1 ={1.2*(433+〔(462-55)*1.15〕}÷{(10000÷690)*(100÷5)} =3.72(A) 计算结果:1#移动变电站用高压真空开关过流整定:3.5 A3.#井下KBGF-200/6(10)YZ 矿用隔爆型移动变电站用高压真空负荷开关 1掘进01掘进主用局扇风机电源11123掘进2×28KW +110501掘进2×28KW =112 KW线路最大负荷(皮带机电机56KW )起动电流计算公式:)108(31000-⨯⨯⨯⨯⨯=ϕco Ue Pe IQ e{〔(56×1000)÷(1.732×690×0.85)〕×8}= 441(A)=⨯⨯⨯⨯=ϕco Ue Pe Ie e 310001000÷(1.732*690*0.75)=1.15高压开关过流整定计算公式: KH Kb P IQe Iz e⨯∑+⨯-⨯=4.12.1 ={1.2*(441+〔(112-56)*1.15〕}÷{(10000÷690)*(100÷5)} =2.09(A) 计算结果:2#移动变电站用高压真空开关过流整定:2A4.#井下KBGF-200/6(10)YZ 矿用隔爆型移动变电站用高压真空负荷开关 11123掘进110501掘进备用局扇风机电源3掘进2×28KW +1掘进2×28KW =112 KW线路最大负荷(皮带机电机56KW )起动电流计算公式:)108(31000-⨯⨯⨯⨯⨯=ϕco Ue Pe IQ e{〔(56×1000)÷(1.732×690×0.85)〕×8}= 441(A)=⨯⨯⨯⨯=ϕco Ue Pe Ie e 310001000÷(1.732*690*0.75)=1.15高压开关过流整定计算公式: KH Kb P IQe Iz e⨯∑+⨯-⨯=4.12.1 ={1.2*(441+〔(112-56)*1.15〕}÷{(10000÷690)*(100÷5)} =2.09(A) 计算结果:2#移动变电站用高压真空开关过流整定:2A)5.12.1(31000-⨯⨯⨯⨯⨯=ϕco Ue Pe IQ e{〔(630×1000)÷(1.732×660×0.85)〕×1.5}=972(A)=⨯⨯⨯⨯=ϕco Ue Pe Ie e 310001000÷(1.732*690*0.75)=1.15高压开关过流整定计算公式: KH Kb P IQe Iz e⨯∑+⨯-⨯=4.12.1 ={1.2*(972+〔(892-630)*1.15〕}÷{(10000÷690)*(150÷5)} =3.4(A) 计算结果:立井变电所代3#变压器高压开关过流整定:取4A4.地面变电所代800变压器高压开关150/5∑Pe=主扇360+斜井绞车155+立井绞车132+空压机75+锅炉65+生活照明污水处理100=887KW线路最大负荷(主扇2*160KW )起动电流计算公式:(采用变频器启动) )5.12.1(31000-⨯⨯⨯⨯⨯=ϕco Ue Pe IQ e{〔(320×1000)÷(1.732×380×0.85)〕×1.5}=859(A)=⨯⨯⨯⨯=ϕco Ue Pe Ie e 310001000÷(1.732*380*0.85)=1.79高压开关过流整定计算公式: KH Kb P IQe Iz e⨯∑+⨯-⨯=4.12.1 ={1.2*(859+〔(887-320)*1.79〕}÷{(10000÷400)*(150÷5)} =2.999(A) 计算结果:地面变电所代800变压器高压开关过流整定:取3A ##################################################5.井下斜井变电所一回路高压总开关400/5(1号高开) ∑Pe=北翼2069KW+南翼746KW=2815KW线路最大负荷(采煤机组380KW )起动电流计算公式:)108(31000-⨯⨯⨯⨯⨯=ϕco Ue Pe IQ e{〔(380×1000)÷(1.732×1140×0.85)〕×8}=1793(A)=⨯⨯⨯⨯=ϕco Ue Pe Ie e 310001000÷(1.732*1200*0.85)=0.59高压开关过流整定计算公式: KH Kb P IQe Iz e⨯∑+⨯-⨯=4.12.1 ={1.2*(1793+〔(2815-380)*0.59〕}÷{(10000÷1200)*(400÷5)} =5.28 (A) 计算结果:井下斜井变电所一回路高压开关过流整定:取5A6.斜井变电所1#变压器高压开关400/5(2号高开)∑Pe=593.5KW线路最大负荷(刮板机80KW )起动电流计算公式:)74(31000-⨯⨯⨯⨯⨯=ϕco Ue Pe IQ e{〔(80×1000)÷(1.732×660×0.85)〕×6}=494(A)=⨯⨯⨯⨯=ϕco Ue Pe Ie e 310001000÷(1.732*690*0.75)=1.15高压开关过流整定计算公式: KH Kb P IQe Iz e⨯∑+⨯-⨯=4.12.1 ={1.2*(494+〔(593.5-80)*1.15〕}÷{(10000÷690)*(400÷5)} =1.12 (A) 计算结果:井下斜井变电所1#变压器高压开关过流整定:取1.5A7.井下斜井变电所3#变压器高压开关400/5(3号高开)∑Pe=440.5KW线路最大负荷(暗斜井皮带机2*110KW )起动电流计算公式:)74(31000-⨯⨯⨯⨯⨯=ϕco Ue Pe IQ e{〔(2×110×1000)÷(1.732×1140×0.85)〕×6}=1358(A)=⨯⨯⨯⨯=ϕco Ue Pe Ie e 310001000÷(1.732*690*0.75)=1.15高压开关过流整定计算公式: KH Kb P IQe Iz e⨯∑+⨯-⨯=4.12.1 ={1.2*(1358+〔(440.5-2×110)*1.15〕}÷{(10000÷690)*(400÷5)} =1.7(A) 计算结果:井下斜井变电所一回路高压开关过流整定:取2A8.井下斜井变电所代104乙高压开关200/5(5号高开)∑Pe=1035KW线路最大负荷(采煤机组380KW )起动电流计算公式:1000)108(31000=-⨯⨯⨯⨯⨯=ϕco Ue Pe IQ eϕco Ue Pe Ie e⨯⨯⨯⨯=310001000÷(1.732*1140*0.85)=0.59高压开关过流整定计算公式: KH Kb P IQe Iz e⨯∑+⨯-⨯=4.12.1 ={1.2*(1793+〔(1035-380)*0.59〕}÷{(10000÷1200)*(200÷5)} =6.5(A) 计算结果:井下斜井变电所代104乙高压开关过流整定:取6A9.斜井变电所代立井变一回路高压开关200/5(6号高开)∑Pe=746KW线路最大负荷(主排水泵90KW )起动电流计算公式:)74(31000-⨯⨯⨯⨯⨯=ϕco Ue Pe IQ e{〔(90×1000)÷(1.732×1140×0.85)〕×6}=621(A)=⨯⨯⨯⨯=ϕco Ue Pe Ie e 310001000÷(1.732*660*0.85)=1.15高压开关过流整定计算公式: KH Kb P IQe Iz e⨯∑+⨯-⨯=4.12.1 ={1.2*(621+〔(746-90)*1.15〕}÷{(10000÷660)*(200÷5)} =2.84(A) 计算结果:斜井变电所代立井一回路高压开关过流整定:取3A10.10KV 母线联络开关与变电所进线总开关相同,故整定值也相同不再另作计算。
井下整定计算书

山西煤炭运销集团阳城四侯煤业有限公司井下高低压开关整定计算编制单位:机电科编制日期:二〇一四元月七日目录一、高压开关整定计算原则 (1)二、低压开关整定计算原则 (2)三、高压开关整定计算 (3)1、中央变电所 (3)2、采区变电所 (6)四、低压开关整定计算 (10)(一)、馈电开关整定计算 (10)1、中央变电所 (10)2、采区变电所 (13)3、采区水泵房 (16)4、轨道大巷无极绳绞车硐室 (18)5、主井底 (19)6、采区无极绳硐室 (20)(二)、启动器开关整定计算 (22)1、中央变电所 (22)2、采区水泵房 (23)3、副井底 (24)4、消防材料库口 (25)5、主井底 (26)6、胶带大巷 (29)7、一采区轨道巷 (30)8、一采区转载巷 (32)9、一采区东胶带巷 (33)10、采区煤仓底 (35)井下电网设备保护整定计算一、高压开关整定计算原则根据《煤矿井下供电的三大保护细则》、《井下供电系统图》、《煤矿电工手册》进行计算。
1、过载值计算:I g ≤ϕcos 3⨯⨯e eU Pg I ——高压配电装置的过载整定值,A ;e P ——高压配电装置所带负荷的额定功率之和,kW;e U ——高压配电装置的额定电压,kV;ϕcos ——功率因数取0.8-1;2、两相短路值计算:对于电子式高压综合保护器,按电流互感器(5A)倍数分级整定:ge b ex Qe I k I k I n ∑+≥n ——互感器二次额定电流(5A)的倍数I Qe ---容量最大的电动机的额定启动电流K X ---需用系数,取1.15∑I e ---其余电动机的额定电流之和b k ——矿用变压器的变压比,取8.7-15.2;ge I ——高压配电装置额定电流,A ;3、校验:5.13)2(≥zb d I k I ∑R =R 1/K b 2+R b +R 2 ∑X =X X +X 1/K b 2+X b +X 2∑∑+=22)2()()(2X R U I ed)2(d I ——变压器低压侧两相短路电流,A ;I Z ——高压配电装置短路电流整定值;b k ——矿用变压器的变压比,取8.7-15.2; 二、低压开关整定计算原则根据《煤矿井下供电的三大保护细则》、《井下供电系统图》、《煤矿初步设计》、《煤矿电工手册》进行计算。
井下供电整定计算书

整定计算原则一、根据《煤矿井下供电的三大保护细则》来进行计算和整定。
二、整定原则1、总进线、联络开关整定值稍微比所带负荷高防开关整定值稍大;2、原则上大一档;3、下级与上级整定值成阶梯状。
中央变电所整定计算一、中央变电所母线短路电流计算:平地变电站母线短路容量按100MVA 计算,则: 1、电源系统电抗为:Xx=U P 2/S d =102/100=1Ω2、平地变电站至中央变电所两趟电缆型号、长度为MYJV22-3×185-800-103、电缆线路电抗为:Xl=x0L=0.09×0.8=0.072Ω 电缆线路阻抗为:RL=r0L=0.118×0.8=0.0944Ω 则:ΣX= Xx+Xl=1+0.072=1.072Ω 中央变电所母线短路容量:S d =3.93072.11022==∑X U MVA 短路电流计算:I )3(d= U P /3∑Z=10000/220944.0072.13+=5365A I )2(d=0.866I )3(d=0.866×5365=4646A 二、供电系统图如下:三、短路电流计算: (一)井下中央变电所1、变压器D 1—D 2的短路电流计算:计算公式:22202)()(2X R E I d ∑+∑=(1) 系统电抗计算:de S S U X 22==0.0051Ω(2) 高压电缆的阻抗计算:20K L R R =100000⨯=AR ρ=0.526Ω/㎞20K L X X =X 0=0.08Ω/㎞两台干式变压器均采用MYJV 22-10 3×35高压电缆24米,所以可求得: R=0.526×0.024/15.22=0.000055Ω X=0.08×0.024/15.22=0.000008Ω (3) 400KVA 变压器阻抗计算:222Beed b S U P R = BeXe b S U U X 2210=R b1=0.00893Ω X b1=0.0468Ω(630KVA) 低压电缆阻抗计算:R D =0.315×0.02=0.0063Ω X D =0.078×0.02=0.00156Ω 将以上计算结果代入计算公式可得:22202)()(2X R E I d ∑+∑=I 2d1= I 2d2=6200A2、各回路最远端采用查表法计算短路电流,详细见下表所示:四、中央变电所高防开关的整定: 1、6#高防开关控制1#干式变压器 (1) ee g U S I ⋅≤3…………高压配电箱的过载整定值g I …… 高压配电箱的过载整定值,A ;e S ………高压配电箱所带变压器的额定功率容量,为400KVA;e U …… 高压配电箱额定电压,kV;103400⨯=g I =23A过载保护整定电流倍数(23/100=0.23),取0.2倍。
井下电气设备过载整定计算书

井下设备的整定计算第一部分过载整定一.过流整定细则说明1.馈电开关(含移变低压侧)中过载长延时保护电流整定按实际负载电流值整定。
实际整定时,应计算其保护干线所有负载的额定电流之和,根据各负载运行情况,乘一需用系数。
公式: I=K∑Iez——过载保护电流整定值,A;式中: Iz∑Ie ——保护干线中所有电机额定电流之和,A;K——需用系数,取0.5~1。
2.馈电开关(含移变低压侧)中电子保护器的短路保护整定,取其保护干线中最大负载电机的起动电流,加其余电机的实际电流之和。
=IQe+K∑Ie公式: Iz式中: I——短路保护电流整定值,A;zIQe——最大负载电机起动电流,A;∑Ie ——其余电机额定电流之和,A;K——需用系数,取0.5~1。
整定以负载电机的额定电流为依据, 3.电磁起动器中电子保护器的过载电流Iz时,即视为过载,根据控制开关的整定方式取其近似值。
当运行中电流超过Iz值时,即视为短路,保护器瞬间动保护延时动作;当运行中电流超过8倍的Iz作。
4.馈电开关短路电流的可靠动作校验,应计算出其保护干线最远端两相短路电流,除以其短路保护整定值,灵敏度系数不小于1.5。
公式:式中Id(2)——被保护干线最远端两相短路电流,A;——馈电开关短路电流整定值,A;Iz1.5——可靠系数。
5.电磁起动器短路电流的可靠动作校验,应计算出所带负载电机处最远端两相短路电流除以8倍的过载定值,灵敏度系数不小于1.2。
公式:式中Id(2)——被保护干线最远端两相短路电流,A;——馈电开关短路电流整定值,A;Iz1.5——可靠系数。
6.高压配电装置,应根据其保护干线中移动高压侧过流整定值进行整定。
7.移动变电站高压侧整定以低压侧整定电流除以该移变的高压变比,取其近似值。
8.本细则参照《煤矿井下供电的三大保护细则》(煤矿工业出版社)第一章第二节制定。
二.综采工作面电气整定计算(一).移变的整定计算500KVA移变(10KV→690V,变比取14.5)二次侧过载整定电流:I/zz=K∑I e=0.75×1.15×577.4=498A二次侧短路保护电流:Izz =IQe+K∑I e=6×1.15×180+0.75×1.15×397.4=1585A (取皮带机电机为干线最大负载)折算至一次侧过载整定电流:I/Z=498÷14.5=34A折算至一次侧短路保护电流:IZ=1585÷14.5=109A1000KVA移变(10KV→1200V,变比取8.3)二次侧过载整定电流:I/zz=K∑I e=0.75×0.67×1020=513A二次侧短路保护电流:Izz =IQe+K∑I e=6×0.67×500+0.75×0.67×520=2271A(取采煤机为干线最大负载)折算至一次侧过载整定电流:I/Z=513÷8.3=62A折算至一次侧短路保护电流:IZ=2271÷8.3=274A800KVA移变(10KV→1200V,变比取8.3)二次侧过载整定电流:I/zz=K∑I e=0.75×0.67×730=367A二次侧短路保护电流:Izz =IQe+K∑I e=6×0.67×160+0.75×0.67×570=929A(取后溜机头为干线最大负载)折算至一次侧过载整定电流:I/Z=367÷8.3=44A折算至一次侧短路保护电流:IZ=929÷8.3=112A(二).馈电开关的整定计算回风顺槽馈电的过载整定计算:I/=K∑I e=0.75×1.15×101.4=87A回风顺槽馈电的短路保护计算:I=IQe+K∑I e=6×1.15×75+0.75×1.15×26.4=540A (取无极绳电机为干线最大负载)运输顺槽馈电的过载整定计算:I/=K∑I e=0.75×1.15×265.5=230A运输顺槽馈电的短路保护计算:I=IQe+K∑I e=6×1.15×180+0.75×1.15×85.5=1316A (取皮带电机为干线最大负载)名称型号电压(V) 用途负载(KW)过载电流(A)短路电流(A)起动器QBZ-80 660 回风顺槽水泵电机11 13 104 起动器QBZ-80N 660 回风顺槽绞车电机11.4 13 104起动器QBZ-80N 660 液压张电机 4 5.5 44 起动器QBZ-120N 660 无极绳绞车电机75 86 688 起动器QJR-200 660 皮带机电机90×2 207 1656 起动器QBZ-80N 660 张紧装置电机7.5 9 72 起动器QBZ-80 660 排水泵电机13 15 120 起动器QBZ-80 660 排水泵电机13 15 120 起动器QBZ-80 660 排水泵电机15 17 136 起动器QBZ-80 660 回柱绞车18.5 21 168 起动器QBZ-80 660 回柱绞车18.5 21 168组合开关QBZ-1600/1140(660)-61140 采煤机500 335 26801140 乳化液泵站1 125 84 6721140 乳化液泵站2 125 84 6721140 破碎机110 74 5921140 转载机160 107 8561140 备用软起组合QJR-4×400/1140(660)-41140 后溜机头160 107 8561140 后溜机尾160 107 8561140 前溜机头160 107 8561140 前溜机尾160 107 856起动器QBZ-80 1140 喷雾泵45 30 240 起动器QBZ-80 1140 喷雾泵45 30 240 三.3101工作面电气整定计算(一).综掘队馈电的整定计算馈电过载整定电流:I/zz=K∑I e=0.75×1.15×180.5=156A馈电短路保护电流:Izz =IQe+K∑I e=6×1.15×40+0.75×1.15×140.5=397A(取刮板机电机为干线最大负载)(二)轨道大巷500KVA移变的整定计算500KVA移变(10KV→1200V,变比取8.3)二次侧过载整定电流:I/zz=K∑I e=0.67×135=90A二次侧短路保护电流:Izz =IQe+K∑I e=8×90=720A折算至一次侧过载整定电流:I/Z=90÷8.3=11A折算至一次侧短路保护电流:IZ=720÷8.3=87A名称型号电压(V) 用途负载(KW)过载电流(A)短路电流(A)馈电KBZ-400 1140 综掘机135 90 720 馈电KJZ-200 660 综掘队馈电180.5 156 397 起动器QBZ-80N 660 刮板机40 46 368 起动器QBZ-80N 660 刮板机40 46 368。
煤矿井下高低压供电整定计算书

煤矿井下高低压供电整定计算书1. 引言嘿,朋友们!今天我们来聊聊煤矿井下的高低压供电整定计算。
这可是个重要的话题,关系到矿工们的安全和设备的正常运转。
大家都知道,煤矿工作环境复杂,安全第一,供电整定可不能马虎。
接下来,我就带你们深入这个话题,轻松愉快地了解一下这门技术活儿。
2. 供电系统概述2.1 高低压供电的区别首先,我们得弄清楚什么是高压,什么是低压。
简单来说,高压就是电压大,能够远距离输送电力,比如说1000伏特以上。
而低压呢,一般是380伏特及以下,常用于咱们日常生活和小型设备。
就好比你在家里用的插座,都是低压的。
而矿井下的设备,有的需要高压才能运行,比如一些大型机械。
2.2 供电系统的重要性煤矿的供电系统就像是矿井的血液,缺了它可不行。
没有电,设备就没法转动,矿工们的工作也就成了空中楼阁。
所以,供电系统必须要整定得当,确保电流稳定、可靠。
想象一下,如果设备在关键时刻掉链子,那可是“八百里加急”的麻烦事儿。
3. 整定计算的基本原则3.1 安全性整定计算的首要原则就是安全,安全,还是安全!咱们得确保每一根电缆、每一个开关都能承受得住负载。
你可不能让电流像脱缰的野马一样乱窜。
这里面涉及到短路电流、过载保护等等,都是保证安全的关键。
3.2 经济性当然,经济性也很重要。
供电系统的设计和整定不能过于奢侈,得合理利用资源,降低成本。
毕竟,谁也不想在“黄土高坡”上为了一点电费而心疼不已。
整定计算的时候,我们要考虑到设备的实际运行情况,确保在保证安全的前提下,尽量节省开支。
4. 整定计算步骤4.1 收集数据开始整定计算之前,第一步就是收集所有相关的数据。
包括负载的类型、容量,还有使用的设备参数。
这就像做饭之前得先准备好食材,缺一不可。
数据越全,整定就越精准,像一颗美味的菜肴。
4.2 计算电流然后,我们就要根据收集的数据来计算电流了。
一般来说,可以使用公式来计算负载电流、短路电流等。
这一步可得认真对待,计算错误可就像“船到桥头自然直”一样,后果不堪设想。
九鑫煤业井下供电整定计算书

九鑫煤业机电设备整定计算书一、整定方式(一)、高防开关的电流的整定。
我矿入井为10KV高压,整定计算方法如下:(二)、低防开关整定:3、过载整定值,通常我们能够从铭牌上知道一台电动机的额定功率(P N )和额定电流(I N ),则Nca ca N ca ca N ca 85.0cos I I PP S P P =≈==ϕ (5-1) 在生产现场常常只知道电动机的额定功率和额定电压,而不知道额定电流。
电动机的额定电流可用式(5-2)计算。
但有些参数需要查电机手册才能得到,现场计算很不方便。
NN N N N cos 3ϕηU P I =(5-2)式中 P N ——电动机额定功率,kW ;U N ——电动机额定电压,kV ; ηN ——电动机额定效率; cos φN ——电动机额定功率因数。
这里用迅速估算电动机额定电流的方法,准确性可满足工程计算要求。
当电动机额定电压为380V 时, I N ≈ 2P N ; 当电动机额定电压为660V 时, I N ≈ 1.05P N ; 当电动机额定电压为1140V 时, I N ≈ 0.6P N ; 当电动机额定电压为6kV 时, I N ≈ 0.12P N ; 当电动机额定电压为10kV 时, I N ≈ 0.07P N 。
4、馈电开关中电子保护器的短路保护整定原则,其整定范围为(3~10)IN;我们这里取8倍。
IN 为馈电开关额定电流。
5、照明综保的整定:(三)、两相短路电流的计算及效验两相短路电流的计算公式为:I)2(d =∑∑+22)()(2XRUe∑R=R1/K b2+R b+R2∑X=Xx+X1/ K b2+X b+X2式中I)2(d—两相短路电流,A;∑R、∑X—短路回路内一相电阻、电抗值的总和,Ω;Xx—根据三相短路容量计算的系统电抗值,Ω;R1、X1—高压电缆的电阻、电抗值,Ω;Kb—矿用变压器的变压比,若一次电压为6000V,二次电压为400、690、1200V时,变比依次为15、8.7、5;当一次电压为10000V,二次电压为400、690、1200V时,变比依次为25、14.5、8.3;Rb 、Xb—矿用变压器的电阻、电抗值,Ω;R2、X2—低压电缆的电阻、电抗值,Ω;Ue—变压器二次侧的额定电压,V。
矿井整定计算书模板

XX矿业矿井整定计算书编制单位:机电科编制日期:编制人:审核:机电矿长:井下变电所低压整定计算1、D1-2馈电开关定值计算 设备明细本台开关型号为KBZ-400,所带负荷为中央水泵房2#水泵,主斜井皮带涨紧绞车、给煤机等,共计101kW ,电压等级660V ,最大负荷75kW 。
(1)过载保护整定电流值:A K P I I X e 9582.010115.115.1e z =⨯⨯==≤ (2)短路保护整定电流值:A I I I 4.5472615.17515.16e qe d =⨯+⨯⨯=+≥∑, 取547A (3)短路倍数整定: 6.595547n z d s ===I I 取6倍 (4)灵敏系数校验:从变压器至本台馈电负荷线路末端,其中MYP 3×95型电缆10m ,换算系数0.53,MYP 3×50型电缆35m ,换算系数1,MYP 3×35型电缆20m ,换算系数1.37,折合为50mm ²电缆长度68m ,查表得两相短路电流为6904A ,故5.11.129566904n z s 2d sen>)(=⨯=⨯=I I K 满足灵敏度要求。
式中:I Z --过流保护整定值;I e --用电设备额定电流之和;P e --用电设备额定功率之和;Kx --所带负荷需用系数;I d --短路保护整定值;I eq --容量最大一台电机或几台电机的额定起动电流;∑e I --除最大一台电机外,其余负荷额定电流之和;n s --短路整定倍数。
2、D1-3馈电开关定值计算 设备明细本台开关型号为KBZ-400,所带负荷为中央水泵房1#水泵,160kW,电压等级660V 。
(1)过载保护整定电流值:A P I I e 18416015.115.1e z =⨯==≤,取185A (2)短路保护整定电流值: A I I I 110416015.16e qe d =⨯⨯=+≥∑ (3)短路倍数整定: 61841104n z d s ===I I 取6倍 (4)灵敏系数校验:从变压器至本台馈电线路末端,其中MYP 3×95型电缆15m ,换算系数0.53,MYP 3×50型电缆38m ,换算系数1,MYP 3×35型电缆15m ,换算系数1.37,折合为50mm ²电缆长度66m ,查表得两相短路电流为7010A ,故5.13.611107010d 2d sen>)(===I I K 满足灵敏度要求。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
山西煤炭运销集团阳城四侯煤业有限公司井下高低压开关整定计算编制单位:机电科编制日期:二〇一四元月七日目录井下电网设备保护整定计算一、高压开关整定计算原则根据《煤矿井下供电的三大保护细则》、《井下供电系统图》、《煤矿电工手册》进行计算。
1、过载值计算:I g ≤ϕcos 3⨯⨯e eU Pg I ——高压配电装置的过载整定值,A ;e P ——高压配电装置所带负荷的额定功率之和,kW;e U ——高压配电装置的额定电压,kV;ϕcos ——功率因数取;2、两相短路值计算:对于电子式高压综合保护器,按电流互感器(5A)倍数分级整定:ge b ex Qe I k I k I n ∑+≥n ——互感器二次额定电流(5A)的倍数I Qe ---容量最大的电动机的额定启动电流K X ---需用系数,取∑I e ---其余电动机的额定电流之和b k ——矿用变压器的变压比,取ge I ——高压配电装置额定电流,A ;3、校验:5.13)2(≥zb d I k I ∑R =R 1/K b 2+R b +R 2 ∑X =X X +X 1/K b 2+X b +X 2∑∑+=22)2()()(2X R U I ed)2(d I ——变压器低压侧两相短路电流,A ;I Z ——高压配电装置短路电流整定值;b k ——矿用变压器的变压比,取二、低压开关整定计算原则 根据《煤矿井下供电的三大保护细则》、《井下供电系统图》、《煤矿初步设计》、《煤矿电工手册》进行计算。
1、过载值计算:IZ=×∑P2、两相短路电流计算:∑R =R 1/K b 2+R b +R 2 ∑X =X X +X 1/K b 2+X b +X 2∑∑+=22)2()()(2X R U I ed注:根据以上公式计算过程由Excel 表格完成。
3、校验:电缆干线效验:zd I I )2(≥ 开关保护效验:z d I I 8)2(≥式中:I Z ----过载电流整定值∑P---所有电动机额定功率之和I d ---短路保护的电流整定值I Qe ---容量最大的电动机的额定启动电流K X ---需用系数,取∑I e ---其余电动机的额定电流之和I (2)d ---被保护电缆干线或支线距变压器最远点的两相短路电流值保护装置的可靠动作系数三、高压开关整定计算1、中央变电所1)进线高开(G001、G009),母联高开(G005) 高开的额定电流值为400A ,总负荷为5067KW 。
※整定电流:g 5067==292.53101I ⨯⨯A 过载取295A ,过载保护整定电流倍数(400=),取倍。
※短路电流:对于电子式高压综合保护器,按电流互感器(5A)倍数整定,整定值:n ≥(I Qe +K X ∑I e )/K b I gen ≥(6417+×4137)/×400=取n=2,所以取短路电流为2×400=800A※校验: z d dI K I 32≥z d dI K I 32=××295)=≥灵敏度满足要求2)采变高开(G004、G006)高开的额定电流值为300A ,负荷为4272KW 。
※整定电流:g 4272==246.73101I ⨯⨯A 过载取250A ,过载保护整定电流倍数(250/300=),取倍。
※短路电流:对于电子式高压综合保护器,按电流互感器(5A)倍数整定,整定值:n ≥(I Qe +K X ∑I e )/K b I gen ≥(6417+×3342)/×300=取n=2,所以取短路电流为2×300=600A※校验:z d d I K I 32≥ z d dI K I 32=××250)=≥灵敏度满足要求3)变压器高开(G002、G008)高开的额定电流值为100A ,负荷为330KW 。
※整定电流:g 330==19.053101I ⨯⨯A 过载取20A ,过载保护整定电流倍数(20/100=),取倍。
※短路电流:对于电子式高压综合保护器,按电流互感器(5A)倍数整定,整定值:n ≥(I Qe +K X ∑I e )/K b I gen ≥(1012+×220)/×100=取n=1,所以取短路电流为1×100=100A※校验:z d d I K I 32≥ z d dI K I 32=××20)=≥灵敏度满足要求4)主井底移变高开(G007)高开的额定电流值为100A ,负荷为465KW 。
※整定电流:g 465==26.853101I ⨯⨯A 过载取27A ,过载保护整定电流倍数(27/100=),取倍。
※短路电流:对于电子式高压综合保护器,按电流互感器(5A)倍数整定,整定值:n ≥(I Qe +K X ∑I e )/K b I gen ≥(1029+×265)/×100=取n=1,所以取短路电流为1×100=100A※校验:z d d I K I 32≥ z d dI K I 32=××27)=≥灵敏度满足要求2、采区变电所1)进线高开(G010、G020),母联高开(G015) 高开的额定电流值为300A ,负荷为4272KW 。
※整定电流:g 4272==246.73101I ⨯⨯A 过载取250A ,过载保护整定电流倍数(250/300=),取倍。
※短路电流:对于电子式高压综合保护器,按电流互感器(5A)倍数整定,整定值:n ≥(I Qe +K X ∑I e )/K b I gen ≥(6417+×3342)/×300=取n=2,所以取短路电流为2×300=600A※校验:z d d I K I 32≥ z d dI K I 32=××250)=≥灵敏度满足要求2)综采动力高开(G013)高开的额定电流值为300A ,负荷为2502KW 。
※整定电流:g 2502==144.463101I ⨯⨯ A 过载取145A ,过载保护整定电流倍数(145/300=),取倍。
※短路电流:对于电子式高压综合保护器,按电流互感器(5A)倍数整定,整定值:n ≥(I Qe +K X ∑I e )/K b I gen ≥[6417+×1572]/×300=取n=3,所以取短路电流为3×300=900A※校验:z d d I K I 32≥ z d dI K I 32=××145)=≥灵敏度满足要求3)专风机高开(G011、G019)高开的额定电流值为200A ,负荷为120KW 。
※整定电流:g 120==6.93101I ⨯⨯ A 过载取7A ,过载保护整定电流倍数(7/200=),取倍。
※短路电流:对于电子式高压综合保护器,按电流互感器(5A)倍数整定,整定值:n ≥(I Qe +K X ∑I e )/K b I gen ≥(552+×60)/×100=取n=1,所以取短路电流为1×200=200A※校验:z d d I K I 32≥ z d dI K I 32=××7)=≥灵敏度满足要求4)变压器高开(G012、G018)高开的额定电流值为100A ,负荷为420KW 。
※整定电流:g 420==24.23101I ⨯⨯ A 过载取25A ,过载保护整定电流倍数(25/100=),取倍。
※短路电流:对于电子式高压综合保护器,按电流互感器(5A)倍数整定,整定值按公式(14)得:n ≥(I Qe +K X ∑I e )/K b I gen ≥(828+×330)/×100=取n=1,所以取短路电流为1×100=200A※校验:z d d I K I 32≥ z d dI K I 32=××25)=≥灵敏度满足要5)综掘变压器高开(G014、G016)高开的额定电流值为100A ,负荷为615KW 。
※整定电流:g 615==35.53101I ⨯⨯ A 过载取36A ,过载保护整定电流倍数(36/100=),取倍。
※短路电流:对于电子式高压综合保护器,按电流互感器(5A)倍数整定,整定值按公式(14)得:n ≥(I Qe +K X ∑I e )/K b I gen ≥+×365)/×100=取n=2,所以取短路电流为2×100=200A※校验:z d d I K I 32≥ z d dI K I 32=××25)=≥灵敏度满足要四、低压开关整定计算(一)、馈电开关整定计算1、中央变电所1)总馈电(K001,K005),母联馈电(K004)负荷:三台110KW 水泵电机、一台75KW 无极绳电机、两台25KW 调度绞车电机,按矿井雨季三台水泵同时工作取330kW整定:IZ=×∑P =×330=,取380A校验:查表知两相短路电流值:Imin (2)=7244A 。
校验计算: 2.18I I )2(d ≥z 5.1I I )2(d ≥z(2)d I 7244 2.388I 8380z ==⨯ >因此,此电缆末端最小两相短路电流满足短路保护灵敏性符合要求。
(2)d I 724419.06I 380z == > 因此,此电缆末端最小两相短路电流满足保护电缆干线的要求。
2)轨道大巷无极绳绞车馈电(K-002)负荷:一台75KW 无极绳绞车电机,一台25KW 调度绞车开关,一台照明综保5KW 。
整定:IZ=×∑P =×105=,取120A校验:经查其电缆换算长度L 换算=11m查表知两相短路电流值:Imin (2)=6712A 。
校验计算: 2.18I I )2(d ≥z 5.1I I )2(d ≥z (2)d I 671278I 8120z ==⨯ 7>因此,此电缆末端最小两相短路电流满足短路保护灵敏性符合要求。
(2)d I 671255.9I 120z == > 因此,此电缆末端最小两相短路电流满足保护电缆干线的要求。
3)副井底调度绞车馈电(K-003)负荷:一台25KW 调度绞车整定:IZ=×∑P =×25=,取30A校验:经查表其电缆换算长度L 换算=11m查表知两相短路电流值:Imin (2)=6712A 。
校验计算: 2.18I I )2(d ≥z 5.1I I )2(d ≥z (2)d I 671227.978I 830z ==⨯ >因此,此电缆末端最小两相短路电流满足短路保护灵敏性符合要求。
