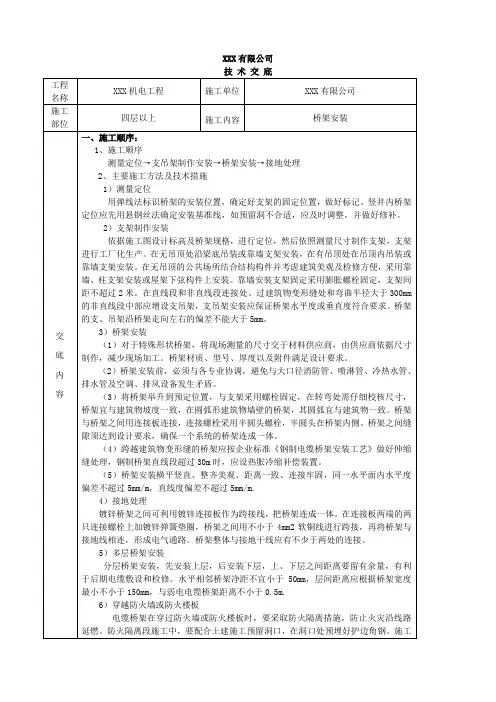

桥架安装技术交底

5）多层桥架安装
分层桥架安装，先安装上层，后安装下层，上、下层之间距离要留有余量，有利于后期电缆敷设和检修。水平相邻桥架净距不宜小于50mm，层间距离应根据桥架宽度最小不小于150mm，与弱电电缆桥架距离不小于0.5m.
6）穿越防火墙或防火楼板
电缆桥架在穿过防火墙或防火楼板时，要采取防火隔离措施，防止火灾沿线路延燃。防火隔离段施工中，要配合土建施工预留洞口，在洞口处预埋好护边角钢。施工时根据电缆敷设的根数和层数用L50*50*5角钢制作固定框，同时将固定框焊在护边角钢上。
（2）电缆桥架转弯处的弯曲半径，不小于桥架内电缆最小允许弯曲半径。
（3）当设计无要求时，电缆桥架水平安装的支架间距为1.5～3m；垂直安装的支架间距不大于2m。
（4）桥架与支架间螺栓、桥架连接板螺栓固定紧固无遗漏，螺母位于桥架外侧；当铝合金桥架与钢支架固定时，有相互间绝缘的防电化腐蚀措施。
（5）敷设在竖井内和穿越不同防火区的桥架，按设计要求位置有防火隔堵措施。
3）、电缆的首端、末端和分支处应设标志牌。
三、质量记录
1、支架与吊架固定不牢，主要原因是金属膨胀螺栓的螺母未拧紧或焊接没焊好。支架与吊架的焊接处未做防腐处理，应及时刷防锈漆
2、保护地线的线径和压接螺丝的直径不符合要求。
3、桥架及绝缘导线的产品出厂合格证
4、桥架安装工程施工记录
5、电缆桥架安装和桥架内电缆敷设检验批质量验收记录
二、质量验收标准
1、主控项目：
1）、金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（N）可靠，且必须符合下列规定：
（1）金属电缆桥架及其支架全长应不少于2处与接地（PE）或接零（N）干线相连接；
（2）非镀锌电缆桥架间连接板的两端跨接铜芯接地线，接地线最小允许截面积不小于4mm2；

桥架施工技术交底记录范文

桥架施工技术交底记录范文下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!桥架施工技术交底记录范文一、引言在桥梁建设中，桥架施工技术是至关重要的一环。

桥架安装技术交底

桥架安装技术交底一、前期准备工作1.1 施工环境桥架安装施工环境应具备以下条件：•地面平整，无明显障碍物干扰安装；•清理场地，确保施工区域无杂物和垃圾；•确保施工现场操作安全和周边人员安全；•设置施工警示标志，提醒过往行人和车辆注意。

1.2 工具设备桥架安装所需的工具和设备如下：•硬度测量仪：用于测量桥架的硬度，以保证桥架的强度和稳定性；•钢制均梁、钢筒、钢丝绳等：用于支撑和固定桥架；•钢质锤：用于敲打连接部位，确保连接锁紧；•手持钢锯：用于切割桥架长度，以适应安装位置；•扳手、起子等常规工具：用于拆装钢板和连接配件；•应急设备：包括急救箱、消防器具等，确保施工期间安全。

二、桥架安装步骤2.1 安装前测量进行桥架安装前，需要进行测量，确定安装高度、长度和安装位置。

同时，应测量桥架的硬度，以确保安装完毕后桥架的强度和稳定性。

2.2 钢筋焊接对于钢筋桥架，需要进行钢筋的焊接。

钢筋焊接应符合相关规范，确保焊接接头牢固可靠。

2.3 固定起始支架在开始安装之前，需要将起始支架固定在已确定的安装位置。

起始支架的固定方法应根据实际情况和桥架类型确定，一般采用焊接或钢制均梁、钢筒等支撑。

2.4 安装中间支架在起始支架安装完毕后，可以开始安装中间支架。

中间支架的数量和位置根据实际情况和桥架长度确定。

中间支架的安装流程如下：1.将钢筋调整到正确的高度；2.使用钢筋或钢筒支撑，使其处于正确的水平线上；3.与起始支架焊接，或使用钢丝绳连接；4.检查安装牢固。

2.5 安装末端支架当安装到桥架的末端时，需要安装末端支架。

安装末端支架的方法与中间支架类似，但需要特别注意安装位置和精度。

2.6 检查整体状况在安装完毕后，需要对桥架进行整体检查。

检查内容包括以下几个方面：•检查各处连接是否牢固；•检查桥架是否处于正确的水平线上；•检查桥架的硬度是否符合相关要求。

三、安全注意事项在桥架安装过程中，需要特别注意以下安全事项：1.施工人员必须配戴安全帽，并严格遵守安全操作规程；2.施工现场应设置安全警示标志，提醒过往行人和车辆注意安全；3.施工现场应保持清洁和整洁，防止杂物、残渣等影响安全；4.施工人员应按规定使用工具和设备，并保持其良好状态；5.确保施工期间有足够的应急设备，以应对突发情况；6.在桥架安装完成后，需要进行整体检查，确保桥架牢固可靠。

桥架安装技术交底记录

桥架安装技术交底记录会议主题：桥架安装技术交底会议时间：2024年5月10日会议地点：公司会议室会议内容：1.会议开始会议主持人向与会人员介绍会议目的和议程。

并强调本次会议的重要性，希望大家能够认真参与并互相交流意见和经验。

2.桥架基本知识介绍会议主持人对桥架的基本知识进行了简要介绍，包括桥架的定义、分类、材料和常见用途等。

3.桥架安装前准备工作3.1建筑结构检查会议主持人强调在安装桥架之前，必须对建筑结构进行全面检查，确保能够承受桥架的重量和跨度。

3.2材料准备针对本次安装需要使用的材料，会议主持人逐一介绍了每种材料的特点及其在安装过程中的使用方式，并提醒大家在使用前进行检查，确保材料的质量和完整性。

3.3安装工具准备会议主持人提到了安装桥架所需要使用的各种工具，如梯子、螺丝刀、扳手等，强调了正确使用工具的重要性，并建议大家在使用工具前进行检查和维护。

4.桥架安装步骤4.1桥架悬挂装置的安装会议主持人详细介绍了桥架悬挂装置的安装步骤，包括确定悬挂点、安装悬挂装置等。

并提醒大家在安装过程中注意安全，避免发生意外。

4.2桥架段之间的连接会议主持人解释了桥架段之间的连接方式，并指导大家如何正确连接和固定桥架段，确保其稳定性和牢固性。

4.3安装支架和固定装置会议主持人详细介绍了安装桥架支架和固定装置的步骤和方法，并强调了支架和固定装置的重要性，必须按照要求进行安装，以确保桥架的稳定性。

4.4桥架的垂直和水平调整会议主持人指导大家如何进行桥架的垂直和水平调整，以确保桥架的安装位置和水平度符合要求。

5.安全注意事项会议主持人强调了在桥架安装过程中需要注意的安全事项，包括佩戴安全帽、使用防护设备、避免高处坠落等，并建议大家遵守相关安全规范和操作规程。

6.问题答疑和总结会议主持人开放了问题答疑环节，与会人员针对桥架安装过程中遇到的问题进行了讨论和交流，并得到了解决方案。

最后，会议主持人总结了本次交底内容和要点，并希望与会人员能够将所学知识应用到实际工作中。

桥架安装施工技术交底

桥架安装施工技术交底1、为确保本工程施工质量达到优良标准,施工班组在施工前必须树立"质量第一”思想，重视施工质量,认真熟悉图纸，了解施工规范,精心施工,增强“创建品牌工程,让顾客满意”的质量目标意识。

2、施工前班组必须先熟悉设计图纸及施工员画的桥架敷设透视详图上的桥架走向及所选用配件、支架的规格、型号,并仔细核对送至现场的实物材料,是否有误,确定后方能施工。

3、根据施工图确定的桥架敷设位置,先在墙面上弹出垂直桥架的敷设直线,再弹出水平桥架的敷设横线。

4、弹线完成后,进入支架安装工序。

根据规范规定：每节桥架的固定点不应少于两个及在转角、分支处和端部均应有固定点的要求,合理均匀分配桥架支架（固定点）的设置位置。

5、在安装桥架各类支架（固定点）的施工中,必须牢记：多孔砖墙上严禁使用膨胀螺栓固定铁件。

6、桥架敷设应平整、无扭曲变形,内壁应光滑、无毛刺。

7、桥架连接处的接口应平直、严密,盖板应齐全、平整、无翘角。

8、固定及连接桥架的螺栓应紧固；桥架连接片及螺栓的螺母应设在桥架的外侧。

9、桥架的出线口应位置正确、光滑、无毛刺。

10、桥架的敷设应平直整齐,水平或垂直允许偏差为长度的2%。

,且全长允许偏差为20mm；安装后的桥架盖板应便于开启。

11、金属桥架敷设安装后,必须牢固地连接成为一整体,并与接地主干线可靠连接。

镀锌桥架可不做跨接接地线,但防松装置应设在明显部位,且在每个连接部位的两端不少于两处。

12、桥架敷设完毕后,班组必须进行自检,填写班组自检单,并报施工员进行复核。

接受交底人签字:交底人签字:年月日年月日。

桥架的安全技术交底模板

一、交底目的为确保桥架安装过程中的安全，防止安全事故发生，提高施工人员的安全意识和操作技能，特制定本安全技术交底。

二、交底对象所有参与桥架安装的施工人员、监理人员及管理人员。

三、交底时间在桥架安装前，由项目负责人组织进行安全技术交底。

四、交底内容1. 施工准备（1）熟悉施工图纸，了解桥架安装的具体要求。

（2）检查施工材料、设备是否符合要求，确保质量合格。

（3）对施工人员进行安全教育和培训，提高安全意识。

2. 施工操作工艺（1）桥架安装前，应检查现场环境，确保安全施工。

（2）使用人字梯、单梯等高空作业设备时，必须确保其稳固可靠，使用人员需佩戴安全帽。

（3）使用切割机、电焊机等机械设备时，必须遵守操作规程，确保操作安全。

（4）桥架安装过程中，严禁在桥架下方停留人员，防止物体坠落伤人。

（5）桥架水平安装时，支架间距为15至3米；垂直安装时，支架间距不大于2米。

（6）电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠。

（7）电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。

3. 成品保护（1）桥架安装完成后，对桥架表面进行清洁，防止污损。

（2）对桥架及电缆进行固定，防止因振动、温度变化等原因导致电缆移位。

（3）对桥架及电缆进行标识，明确用途和责任。

4. 安全注意事项（1）施工人员应穿戴好个人防护用品，如安全帽、防护眼镜、防尘口罩等。

（2）高空作业人员必须系好安全带，确保安全。

（3）使用电气设备、电动工具时，要有可靠的保护接地（接零）措施。

（4）打眼时，要戴防护眼镜，工作地点下方不得站人。

（5）禁止酒后作业，严禁违章操作。

五、交底要求1. 施工人员要认真听取安全技术交底，了解并掌握相关安全操作规程。

2. 施工过程中，严格遵守安全技术交底要求，确保施工安全。

3. 项目负责人要定期检查施工安全情况，发现问题及时整改。

4. 监理人员要加强对施工安全的监督检查，确保施工安全。

桥架安装技术交底

5）桥架引出的配管应使用钢管，桥架开孔使用开孔器，钢管与桥架连接时，应使用管接头固定；
6）桥架及支架必须可靠接地；
7）防火隔离段施工中应配合土建预留洞口，垂直穿越楼板处应在其孔洞四周设置高度为50mm及以上的防水台，用防火堵料填满与建筑物之间的空隙，内部用阻火包填充密实，防火堵料的厚度不应低于结构厚度；
2.4保护地线施工
1）桥架本体之间的连接应牢固可靠，桥架全长不大于30米时，不应少于2处与保护导体可靠连接。

全长大于30米时，每隔20-30米增加一个连接点，起始端和终点端均应可靠接地；
2）桥架端部之间的连接电阻不应过大，接地孔应清除绝缘涂层；
3）在伸缩缝和软连接处需采用编织铜线连接，编织铜线应进行刷锡处理。

三、质量标准
1主控项目
1.1 桥架本体之间的连接应牢固可靠，桥架全长不大于30米时，不应少于2处与保护导体可靠连接。

全长大于30米时，每隔20-30米增加一个连接点，起始端和终点端均应可靠接地
1.2桥架转弯分支处宜采用专用配件，其弯曲半径不应小于桥架内敷设电缆允许的
最小弯曲半径。

2 一般项目
2.1 直线段钢制桥架超过30米，应设置伸缩节；桥架跨越建筑物变形缝时，应设
置补偿装置；
2.2 桥架之间桥架与支架之间及与连接板的固定螺栓应紧固无遗漏，螺母应位于桥架外侧；
2.3 桥架与支架安装应符合下列规定：桥架宜敷设在易燃易爆气体和热力管道下方，与各类管道的净距符合如下规定
别经项目部质量、安全负责人会签，项目部生产经理（项目总工）对技术交底进行审核，再由项目总工程师负责批准。

当地方主管部门对技术交底表格另有规定时，按地方规定执行。

桥架安装技术交底

桥架安装技术交底
一支架材料规格
1横担采用角钢，吊杆采用镀锌丝杆。
2横担、吊杆规格：宽度在200以下用L30* 3角钢，吊杆用φ8镀锌丝杆；宽度在250~400用L40*4角钢，吊杆用φ8镀锌丝杆；宽度在600以上用L50* 5角钢，吊杆用φ10镀锌丝杆。角钢下料钻孔完成后红丹防锈漆二度防腐处理，角钢下边倒角去毛刺。
7严禁将桥架直接点焊在金属结构上。
8当需在桥架上引下保护管至设备时，管端伸入桥架的长度应一致，管口应加保护套，在距保护管弯头300~400ｍｍ处，应将保护管固定，固定应牢靠。
9全封闭式桥架的终端应配用相应断面尺寸的封堵。
10金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠。
3除伸缩缝外，桥架延续连接处的间隙不得大于10ｍｍ。
4在建筑沉降缝处，应设置补偿装置。
5钢制桥架直线段不超过30米应设伸缩节，铝合金或玻璃钢制桥架长度超过15米应设伸缩节。
6用于组合桥架延续连接及附件的紧固螺栓均应注意螺栓安装方向，螺栓头应在桥架内侧，螺帽在外侧，螺栓长度应适中，紧固后约伸出10ｍｍ为宜。
2除伸缩缝外，盖板的中间连接应严密，接头处间隙不得大于2ｍｍ，转弯处不得大于5ｍｍ。
3盖板应卡接严密，不得有虚盖或扭曲变形现象，卡锁可靠。
单
位意Βιβλιοθήκη 见建设单位监理单位
交底人被交底人日期2005年4月14日
11金属电缆桥架及其支架全长应不少于2处与接地（PE）或接零（PEN）相连接。
12非镀锌电缆桥架间连接板的两端跨接铜芯接地线，接地线最小允许截面积不小于4ｍｍ2。
13镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。

竖向桥架安装--技术交底

工程名称
中天融域一期二标段
交底时间
年月日
交底部位
9栋底内容：
室内防火桥架安装
（1）桥架安装应按以下工艺顺序施工：
核对图纸→技术交底→准备材料机具→弹线定位→支架与吊装固定→桥架安装→保护地线安装
（2）首先沿着墙壁及顶板根据设计图进行弹线定位，标出固定点的位置。
（3）桥架与墙面之间固定采用膨胀螺栓。桥架安装竖向采用侧面开孔便于连接桥架内电缆，并在井内安装扁铁接地线。
（4）当直线段钢制电缆桥架超过30m,应有伸缩缝,其连接采用伸缩连接板或伸缩节。
（5）安装时，两节桥架的接头处应严密。垂直竖井内桥架的连接时，应先作垂直掉线，再进行组装。
（6）桥架与桥架间螺栓、桥架连接板螺栓固定无遗漏，螺母位于桥架外侧。
技术负责人：交底人：接交人：

桥架施工技术交底

桥架施工技术交底1. 项目背景桥架施工技术交底是指在桥梁建设项目中，施工单位向相关人员介绍桥架施工的具体技术要求、安全注意事项、质量管理要求等方面的交底会议。

本文旨在介绍桥架施工技术交底的必要性、流程、内容和注意事项等方面。

2. 交底的必要性桥架施工是一项复杂的工程，需要各方面合作，保证工程质量和安全。

在桥架施工前，召开一次技术交底会议具有以下必要性：2.1 减少施工风险桥架施工存在一定的危险性，在施工中如果出现闪失，可能会给施工人员、设备和施工进度造成不可逆的损失。

开展技术交底可以帮助施工方了解风险点，采取相应的措施减少施工风险。

2.2 确定施工方案桥架施工需要制定详细的施工方案，涉及材料、设备、施工进度、工人配备等方面。

通过技术交底，施工方可以确定最佳的施工方案，提高施工效率，减少材料浪费。

2.3 明确监理要求监理是桥架施工质量管理的关键环节，监理人员需要了解施工细节，指导施工进度，监控施工质量。

根据监理要求，施工方可优化工程设计，提高工程质量。

2.4 促进施工进度桥梁建工期一般较长，如离工期过近，双方联系不紧密，就可能造成时间的浪费。

通过技术交底会议，施工方可以更好地了解工程具体情况，制定合理的施工计划，提高施工效率，促进施工进度。

3. 施工技术交底流程桥架施工技术交底流程包括以下几个步骤。

3.1 召开准备会议在正式召开交底会议之前，施工方需要召开一个准备会议。

准备会议的目的是制定交底会议的具体议程，明确参加人员名单、分工、会议时间、地点等事项。

此外，召开准备会议还要对桥架施工的程序、资料、图纸进行归档和备份，以便在后续施工中调取。

3.2 召开技术交底会议技术交底会议是桥架施工技术交底的核心环节。

在会议中，施工方应向参会人员详细介绍施工要求、安全注意事项、质量管理要求等方面的内容。

同时，监理人员应对施工方提出的问题进行解答和指导。

会议结束后，应将会议记录整理归档。

3.3 进行宣传教育技术交底会议结束后，施工方应组织宣传教育活动，让施工人员进一步了解施工规范，树立安全意识。

桥架技术交底

技术交底记录编号：标高复核弹线定位支架制作支架安装桥架安装桥架接地桥架标识成品保护工艺流程做法工序具体做法标高复核根据施工图纸，对施工现场的实际标高进行核对。

弹线定位根据深化图纸，用红外定位仪定位支架标注的位置，用墨斗在顶板或墙柱上弹出支架固定点所在的直线，然后用笔依照深化图画出固定点具体的位置。

水平支架间距为2m，竖向支架间距为2m。

桥架的首/末端，转角/三通分支处，直线段每15m处用刚性支架固定。

画完后报工长及质检员验收合格后方可展开下一道工序；支架制作1）下料要求：具体横担尺寸按照桥架尺寸查表确定；先检查钢材，应平直、无变形；型钢切割统一尺寸，制作切角模具，倒圆弧角，切口无卷边、毛刺；采用加热煨弯，避免型钢断裂，保证支架倒角一致；支架穿孔统一采用台钻钻孔，位置一致，杜绝使用氧气等烧孔。

2）焊接要求：焊条选用国标型号，满焊，焊接时焊缝不得出现裂纹、咬边、气孔、凹陷、漏焊现象；3）防锈处理：打磨平整，去除表面绣渣，杂质；切记勿过多打磨焊缝处，保持焊缝饱满；第一道防锈漆涂刷均匀，无遗漏；涂刷完成后报工长及质检员验收合格后方可展开下一道工序；第二道防锈漆，验收合格后涂刷第二道防锈漆；面漆为蓝色油漆，采用喷枪喷涂方式，喷涂均匀无遗漏，厚度满足要求。

支架安装支架安装固定于已经定位弹线的位置，梁上固定采用膨胀螺栓M8型；加气块上固定采用穿墙孔固定，螺丝统一露3个丝。

通丝吊杆外需套PVC管，具体规格见下表：通丝吊杆型号PVC管规格备注Φ10 Φ16PVC管颜色：均采用白色。

Φ12 Φ16Φ14 Φ20通丝吊杆下侧需采用螺帽堵头将通丝吊杆包住，颜色与PVC管一致,通丝生根部位采用PVC承托。

PVC承托螺帽堵头桥架安装1）沿顶板安装：吊具及横担选型表：2）沿墙(竖井)安装M8×80M10×95M12×110其中H=（W+100）×60%支架选型表：沿墙垂直安装：采用40×4角钢；沿墙水平安装：槽架宽度(W)(mm) 角钢支架支架斜撑备注W≤200 30×3角钢当≥2条槽架共用一支架时，槽架的宽度为200＜W＜400 40×4角钢W＝400 30×3角钢W总=W1+ W2+……+W n+(n-1) ×50mm 400＜W≤600 40×4角钢W＞600 50×5角钢3）安装实例类别工艺图效果图沿顶板安装沿墙（竖井）安装4）细节要求（1）桥架与支架的固定采用1个螺丝固定，固定位置在桥架中间，如下图：桥架与支架的螺栓固定位置（2）由金属桥架引出的金属管线，接头处应用锁母固定。

桥架安装安全技术交底记录模板

一、工程基本信息1. 工程名称：____________________2. 建设单位：____________________3. 监理单位：____________________4. 施工单位：____________________5. 交底部位：____________________6. 交底日期：____________________7. 交底人：____________________8. 接收人：____________________二、安全技术交底内容1. 施工人员安全教育（1）施工人员必须接受安全生产教育和培训，了解桥架安装工程的安全操作规程和注意事项。

（2）施工人员要严格遵守劳动纪律，服从现场指挥，不得违章作业。

2. 施工现场安全措施（1）施工现场应设置明显的安全警示标志，提醒施工人员注意安全。

（2）施工人员进入现场必须佩戴安全帽，高空作业必须系好安全带。

（3）施工过程中，桥架下方不得有人停留，确保施工安全。

3. 桥架安装技术要求（1）桥架安装应按照设计图纸和施工规范进行，确保桥架安装牢固、横平竖直。

（2）支架、托臂应安装牢固，横档在同一水平面上，偏差不应大于5mm。

（3）桥架全长应有良好接地，接地线最小允许截面积不小于4mm²。

4. 电缆敷设技术要求（1）电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。

（2）电缆敷设前应进行绝缘电阻测试和耐压实验，确保电缆绝缘性能良好。

（3）电缆敷设排列整齐，水平敷设的电缆，首尾两端、转弯两侧及每隔5至10m处设固定点。

5. 施工工具与设备安全（1）施工过程中，使用的电气设备、电动工具必须具备可靠的保护接地（接零）措施。

（2）使用人字梯、单梯等高空作业工具时，必须确保其坚固、稳定，并采取必要的安全措施。

（3）打眼、切割等作业时，施工人员必须佩戴防护眼镜，工作地点下方不得站人。

6. 应急措施（1）施工现场应配备必要的应急救援器材，如急救箱、灭火器等。

桥架安装技术交底

深化图纸，经设计单位、建设单位统一后实施。

图1 桥架安装工艺流程图
图2 局部综合排布图
图2 使用水准仪协助定位支吊架安装位置
度一致，吊架伸出横担支架长度一致且不超过50mm 。

如图5、图6所示：
图3 水平四通支吊架设置情况图4 增加支吊架安装情况
图5 桥架圆钢吊架安装示意图间。

图6 桥架角钢吊架安装示意图
⑬水平桥架的弯通、三通安装示意图如图7、8所示：
图7 水平桥架弯通安装示意图
图8 水平桥架三通安装示意图
设置距离满足要求，如图9、10所示：
图9 水平桥架避让排水管安装示意图
图10 强电桥架与弱电桥架交叉点安装示意图
图11 竖向桥架安装示意图
图12 金属桥架与保护导体可靠连接
耐火衬板，封堵的厚度不小于250mm或墙体厚度。

图13 桥架封堵实例
图14 桥架封堵示意图。

竖井内桥架安装施工技术交底

线槽宽度（mm ）
允许最小厚度（mm） 1.5 2.0
线槽宽度（mm）＞800
允许最小厚度（mm） 2.5
＜400 400~800
2.2 技术关键要求 2.2.1 桥架、线槽宜敷设在干燥和不易受损害的场所，应紧贴建筑物、构筑物的表面，且平直整齐，多条桥架线槽并列敷设时，应无明显缝隙。
2.2.2 桥架、线槽敷设应根据设计要求有可靠接地或接零，但不宜作为设备的接地导体。 2.2.3 手工焊接所用焊条应符合《碳钢焊条》(GB 5117)标准，宜用E4300 型～E4313型焊条。 2.2.4 连接板、连接螺栓等受力附件应与线槽、桥架等本体结构强度相适应。 2.2.5 生产厂家应给出各种型式规格的线槽、桥架在不同荷载时的最大挠度值，与其长度比不应大于1％。 2.2.6 桥架、线槽敷设时，底板接口与盖板接口应错开，其错开距离不应小于20mm。 2.3 质量关键要求 2.3.1 桥架、线槽敷设应平直整齐，水平或垂直允许偏差为其长度的2‰，且全长允许偏差为20mm，并列安装时，盖板应便于开启。 2.3.2 桥架、线槽的连接应连续无间断，在转角、分支处和端部均应有固定点，并应紧贴墙面固定，接口应平直、严密，盖板应齐全、平整、无翘角。 2.3.3 桥架、线槽的盖板在直线段上和90°转角处，应成45°斜口相接，分支处应成三角叉接，盖板应无翘角，接口应严密整齐。 2.4 环境关键要求 2.4.1 控制噪声污染；
3.3.4电气竖井内固定桥架的支架和槽钢的固定方法见图5-29。电缆支架全长均应有良好的接地,即将支架与墙上预埋的接地埋件焊成一体。
图5-29
3.4桥架安装 3.4.1桥架与支架之间固定采用螺栓。 3.4.2桥架与钢管之间连接采用专用锁母固定,并有跨接地线。 3.4.3当直线段钢制电缆桥架超过30m,应有伸缩缝,其连接采用伸缩连接板。 3.6.8电气竖井内金属线槽的安装见图5-31。

桥架安装技术交底记录

4）非金属线槽/桥架所有非导电部分均应相应连接和跨接，使之成为一个整体，并做好整体连接。
5）敷设在竖井内的线槽/桥架和穿越不同防火区的线槽/桥架，按设计要求位置设防火隔堵措施。
6）直线端的钢制线槽/桥架长度超过30m加伸缩节，电缆线槽/桥架跨变形缝处设补偿装置。
7）金属电缆线槽/桥架间及其支架全长应不小于2处与接地（PE）或接零（PEN）干线相连接。
（2）孔洞预留：根据设计图纸的轴线部位，将预制好的木套盒放在线槽/桥架穿墙、楼板的位置，待结构模板拆除后拆下框架，并抹平洞口。
（3）支架及吊杆的要求：
1）支架及吊杆所用的钢材应平直，无显著扭曲，下料后长短控制在3mm范围内，切口处无卷边及毛刺；
2）钢支架与吊架焊接牢固，无显著变形，焊缝均匀平整，焊接长度符合要求，不得出现裂痕咬边、气孔、凹陷及漏焊等缺陷。
四、成品保护
1、安装金属线槽/桥架及时，应注意保持墙面净洁。
2、金属线槽/桥架盖板应齐全，不得遗漏。
3、非金属线槽/桥架盖板油漆无污辱及划痕。
4、注意不得破坏土建的金属膨胀螺栓、螺母未拧紧或焊接部位开焊，应及时将螺母拧紧，将开焊处重新补焊，金属膨胀螺栓固定不牢、吃墙过深或出墙太多，钻孔偏差过大造成松动，应及时修复。
2、支架或吊架的焊接处未做防锈处理，应及时补刷防锈。
1）镀锌圆钢吊杆时，横担上方无平垫及螺母，下方无平垫、弹簧垫片或无双螺母，应及时补齐。
2）非镀锌线槽/桥架连接板的两段跨接的接地线不得小于4 mm2，平弹垫齐全。
3）金属电缆线槽/桥架间及其支架全长应不小于2处与接地（PE）或接零（PEN）干线相连接。
1）首先沿墙壁或顶板根据设计图进行弹线定位，标出点的位置。
2）根据吊架或吊架的负重，选择相应的金属膨胀螺栓及钻头，所选的钻头长度不大于套管长度3 mm；

桥架安装安全技术交底

安全技术交底表(CSCECIE-SP-B0412)图4安全绳绳头设置图5安全绳固定支架示意（3）安全带的使用：由于我们的移动平台全部在2m以上，所以作业时必须系好安全带，安全带必须选用五点式的安全带，根据个人身材调节安全带至合适松紧度，不应过松也不能过紧，在移动平台作业时必须把五点式安全带的两个挂钩全部挂在设置的安全绳上。

图7 五点式安全带（四）针对临时用电：（1）现场用电设备必须配备合格的开关箱，保证一机一箱一闸一漏保，严禁用电设备直接接至现场二级配电箱；（2）所用开关箱配置齐全，所选漏保动作值不大于30ma，动作时间不超过，使用前漏保试跳可靠，接地跨接线跨接可靠，现场使用专用插头接线，严禁不用插头直接将线头插入插座孔使用，现场所用电缆必须保证PE线单独设置，即单相设备使用3芯电缆，三相设备使用5芯电缆；（3）现场电缆应完好无损，有破皮现象的电缆禁止使用；（4）现场作业时，电缆线和开关箱均应架空，不允许直接拖地，电缆架空可以考虑用绝缘S钩或绝缘支架架空。

图8 电缆架空急救措施：施工过程中如有突发事故发生，应第一时间与项目部取得联系，项目部已配有急救箱尽快进行处理，伤情严重的应由项目部安排及时送往指定医院予以救治。

1、如发现有人触电时应立即:（1）切断电源，如拉下闸刀、保险丝等；（2）使用木棍挑开电源；（3）站在干木板或者木凳上，拉开触电者的干衣服，使其脱离电源，万一触电者因抽筋而紧握电线，可用干燥的木棍，胶把钳子等工具切断电源。

（4）情况严重的送医院就诊。

交底人签名李金河职务电气工程交底时间注：1、项目对操作人员进行安全技术交底时填写此表；2、签名处不够时，应将签到表附后。

受教育人员会签单。

竖井桥架安装安全技术交底模板

一、交底对象1. 施工单位全体施工人员2. 监理单位现场监理人员二、交底时间[具体日期]三、交底内容一、工程概况1. 工程名称：[项目名称]2. 施工单位：[施工单位名称]3. 监理单位：[监理单位名称]4. 施工地点：[竖井位置]二、安全注意事项1. 人员安全（1）施工人员进入现场必须佩戴安全帽，穿着符合安全要求的服装。

（2）高空作业人员必须佩戴安全带，并确保安全带系牢。

（3）严禁酒后作业，严禁疲劳作业。

（4）施工现场严禁吸烟、使用明火。

2. 施工安全（1）施工前应检查施工现场环境，确保地面平整，无障碍物。

（2）施工过程中，施工人员应严格遵守操作规程，不得擅自改变施工方案。

（3）施工过程中，严禁随意堆放材料，以免影响施工安全。

（4）施工过程中，应确保施工机械、设备安全运行。

三、竖井桥架安装技术要求1. 施工人员应熟悉竖井桥架的设计图纸，了解竖井桥架的结构和安装要求。

2. 施工前，应检查桥架及配件的完好性，确保符合设计要求。

3. 竖井桥架的安装应遵循以下步骤：（1）在竖井内定位，确保桥架的水平和垂直度。

（2）安装桥架支架，确保支架的固定牢固。

（3）将桥架固定于支架上，确保桥架的水平和垂直度。

（4）桥架连接处应采用专用连接件，确保连接牢固。

（5）桥架接地应按照规定要求进行，确保接地可靠。

四、施工注意事项1. 施工过程中，应保持施工区域整洁，不得堆放杂物。

2. 施工过程中，应保持施工通道畅通，不得阻碍通行。

3. 施工过程中，应严格按照施工图纸进行施工，不得擅自改变施工方案。

4. 施工过程中，应加强施工过程中的质量控制，确保工程质量。

五、应急预案1. 发生安全事故时，应立即停止施工，组织人员撤离现场。

2. 立即报告监理单位和施工单位，启动应急预案。

3. 根据事故情况，采取相应措施，确保事故得到有效控制。

六、总结1. 施工人员应充分认识到竖井桥架安装的安全重要性，提高安全意识。

2. 施工单位应加强施工现场安全管理，确保施工安全。

桥架作业安全技术交底模板

一、工程概况1. 工程名称：[填写工程名称]2. 建设单位：[填写建设单位名称]3. 监理单位：[填写监理单位名称]4. 施工单位：[填写施工单位名称]5. 交底部位：[填写具体交底部位，如：某栋楼某层桥架安装工程]6. 交底日期：[填写交底日期]7. 交底人：[填写交底人姓名及职务]8. 接收人：[填写接收人姓名及职务]二、交底内容1. 施工准备- 技术准备：审阅设计图纸，现场勘察电气设备的安装位置和电缆桥架安装的路由；电缆桥架途径；建筑结构类型；预埋件和预留孔洞的位置、尺寸。

根据设计要求和现场勘察记录，编制桥架使用计划，包括各种规格、型号的桥架及其配件等。

- 现场条件：土建工程应全部结束且预留孔洞，预埋件符合设计要求，预埋件安装牢固，强度合格。

桥架架设沿线模板等设施拆除完毕，场地清理干净，道路畅通。

- 材料准备：施工区域所需的桥架、钢材、配件及辅材等材料均已运送至现场并妥善保存在项目中心库房内。

2. 施工工艺流程- 弹线定位：根据设计图纸中桥架的分布进行弹线定位。

对于桥架较密集的变配电所，从地板上弹线，然后用红外线射灯定位投射到顶板来确定支架的固定点。

其它部位从顶板上放线以确定支架的位置。

- 支架安装：1. 水平桥架支架采用镀锌通丝圆钢作吊杆，镀锌角钢作横担。

在转弯及三通处设置固定防晃角钢支架，与其他专业管线并排排列时可采用联合支架。

2. 支、吊架的位置应根据桥架的转弯、三通等部位处定位，应保证在所有的电缆敷设完毕后，挠度与跨距之比不大于1：200。

3. 水平桥架支架吊杆与横担角钢采用上下双螺母连接，确保连接牢固。

3. 施工要点- 电缆桥架水平安装的支架间距为15至3m；垂直安装的支架间距不大于2m。

- 电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。

- 敷设在竖井内和安装不同防火区的桥架，按设计要求位置，有防火隔墙措施。

- 支架与预埋件焊接固定时，焊缝饱满；膨胀螺栓固定时，选用螺栓适配，连接紧固，防松零件齐全。
